BYOK SQUADRONE User guide

BYOK GMBH INDUSTRIESTRASSE 17 D 25462 RELLINGEN
TEL [phone] FAX [phone] [e-mail]
Montageanleitung / Mounting Instruction

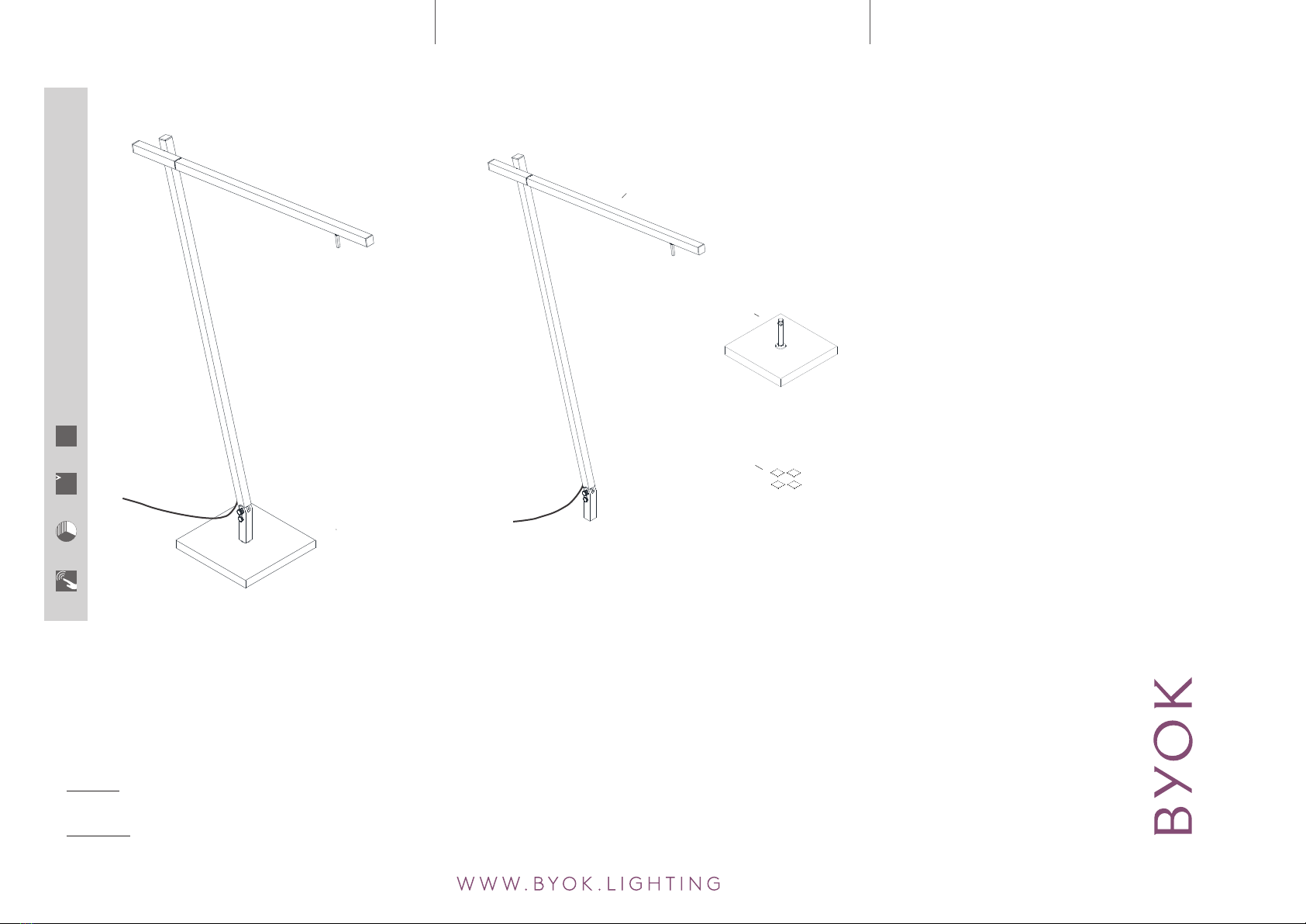

Teile / Parts
A
SQUADRONE
C
B
90
RAL
Technische Daten/ Technical Data:
Anschlussspannung/ : 230-250V / 50-60HzSupply Voltage
Leuchtmittel/ : LEDLight Source
Systemleistung/ : 6,4 WPower
Pflegehinweis:
Zur Reinigung und Pflege des Leuchtenkörpers empfehlen wir, diesen mit einem weichen, nicht
fusselden Tuch ohne Druck zu behandeln. Grobe Verschmutzungen können mit
handelsüblichem Spiritus oder Glasreiniger beseitigt werden.
Care instructions:
For cleaning and care of the luminaire body, we recommend to treat it with a soft, non-fuzzing
cloth without pressure. Coarse dirt can be removed with standard spirit or glass cleaner.
!!!Die Leuchtmittel bitte nicht eigenständig wechseln. Bei Bedarf wenden Sie sich bitte an den Hersteller!!!
Nur autorisiertes Fachpersonal darf die Montage und Inbetriebnahme der Leuchte/n unter
Berücksichtigung dieser Montageanleitung und aller für den jeweiligen Anwendungsbereich geltenden
Normen und Vorschriften durchführen.Dieses Qualitätsprodukt wurde mit Sorgfalt hergestellt und
verpackt. Sollte sich dennoch ein Grund zur Beanstandung ergeben, so wenden Sie sich bitte an den
Fachhändler, bei dem Sie das Produkt erworben haben. Muss das Produkt zur Reparatur eingeschickt
werden, benutzen Sie bitte ausschließlich die Originalverpackung und fügen Sie bitte unbedingt diesen
Garantieschein bei. Ohne Originalverpackung und Garantieschein kann eine eventuelle Garantie für das
Produkt nicht übernommen werden. Bei Bedarf können Sie die entsprechende Verpackung bei uns
beziehen.( Stand: April 2010)
!!!Please do not change the bulbs independently. If necessary, please contact the manufacturer!!!
Mounting and commissioning of the luminaire/s may only be performed by authorized personnel, in
accordance with this mounting instructions and any standards and regulations applicable to the respective
area of application. This quality product has been manufactured and packed with great care. Should there
still be reason for complaint, please contact the retailer where you purchased the product. If the product has
to be sent in for repairs, please only use the original box and always include this guarantee note in the box.
We cannot assume any guarantee for the product without the original box and the guarantee note. If
necessary, you can purchase the corresponding box from us (as of April 2010).
SQUADRONE
STEHLEUCHTE/FLOOR LAMP

BYOK GMBH INDUSTRIESTRASSE 17 D 25462 RELLINGEN
TEL [phone] FAX [phone] [e-mail]
2100
3
4
Montageanleitung / Mounting Instruction
1 DE
EN
I
II
I
II
Packen Sie die Leuchte (A) und den Leuchtenfuß (B) aus und
legen sie diese auf eine weiche Oberfläche .
Stecken Sie die Fußaufnahme (A1) der Leuchte (A) auf die
Tischfuß (B) (Zeichnung 1) . Sichern Sie die Leuchte mit der
Rändelschraube (E) (Zeichnung 2).
Je nach Tischebene können die mitgelieferten selbstklebenden
Filzfüsse (C) unter den Leuchtenfuß (B) angebracht werden.
Unpack the luminaire (A) and the luminaire base (B) and place
them on a soft surface .
Screw the vertical base (A1) of the luminaire (A) with the base
clamp (B) (Illustration 1) . And protect the luminaire with the
knurled screw (E) (Illustration 2) .
According to the table plane you can fix the self-adhesive felt pats
(C) under the base (B) .
2
A3
III
Die Position der Leuchtenkopf (A3) können Sie durch drehen und
bewegen des Leuchtenkopfes (A3) und des Leuchtenstiels (A2)
verändern (Zeichnung 3,4).
III
The position of the luminaire head (A3) can be changed by
rotating and moving back and forth the luminaire head (A3) and
the luminare still (A2) (Illustration 3,4).
A3
A3
A2
A1
A1
B
B
A1
A2
E
A2
A2
SQUADRONE
