C.C.E. RADIO MOBILE RX 868 MHz User manual

Power Supply
Max Absorbed Current
Max Relay Contact Current
Safety Edge -1 (Device 1) Active
Safety Edge -2 (Device 2) Active
Receiving
Low Battery
Activated Device
No Signal
Power Supply Led
Alimentazione
Corrente Max Assorbita
Corrente Max Contatto Relè
Costa -1 (Device 1) Attiva
Costa -2 (Device 2) Attiva
Ricezione In Corso
Batteria Scarica
Intervento Dispositivo
Mancanza Trasmissione
Led Alimentazione
12-24 V AC/DC
150 mA
1 A
led LD5 verde ON
led LD4 verde ON
led LD2 verde lampeggiante
led LD1 rosso lampeggiante
buzzer intermittente
led LD1 rosso ON
led LD4 verde e/o
LD5verde OFF
led LD1 rosso lampeggiante
led LD4 verde e/o
LD5 verde lampeggiante
led LD3 verde ON
12-24 V AC/DC
150 mA
1 A
green led LD5 ON
green led LD4 ON
green led LD2 ashing
red led LD1 ashing /
intermittent buzzer
red led LD1 ON
green led LD4 and/or
LD5OFF
red led LD1 ashing
green led LD4 and/or
LD5 ashing
green led LD3 ON
Caratteristiche Elettriche Electrical Features
P1 = Pulsante di programmazione
P1 = Setup button
Ponte non tagliato:
autotest non utilizzato oppure
autotest a logica positiva
Jumper closed:
self-test not in use or
with positive-logic use
Ponte tagliato:
autotest a logica negativa
Jumper open:
self-test with negative-logic use
P2 = Pulsante di programmazione
P2 = Setup button
Fissaggio /Fixing
12-24 V AC/DC
Safety edge-1; NC contact
Safety edge-2; NC contact
Self-test
12-24 V AC/DC
Costa-1; contatto NC
Costa-2; contatto NC
Autotest
Morsettiera Terminal Board

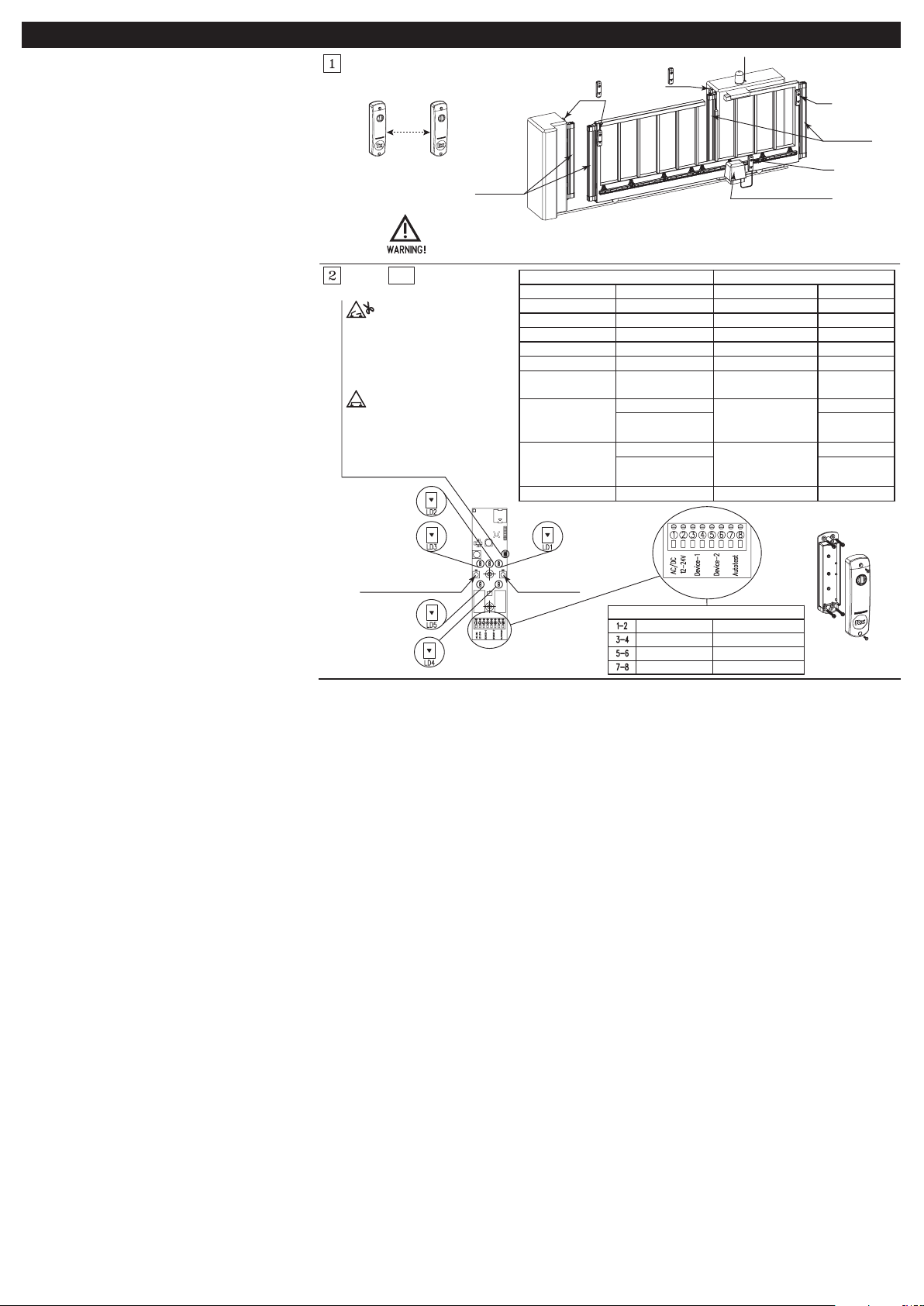

Collegamenti Elettrici - Electrical connection
Costa
Safety edge
Distanza minima 30 cm
Minimum distance 30 cm
min. 30 cm Costa
Safety edge
Tx
Rx
Rx
Tx
Tx
Rx
Automatismo
Automatism
ATTENZIONE: Radio RX va montato all’esterno dell’automatismo.
WARNING: Radio RX has to be tted outside the automatism box.
VORSICHT: Radio RX sollte extern am Antrieb installiert werden.
ADVERTENCIA: Radio RX está montado en el exterior de el automatismo.
ATTENTION: Radio RX est monté sur l'extérieur de l'automation.
MANUALE D’USO E MANUTENZIONE - IT
DESCRIZIONE - RX
Il Radio Mobile è un sistema di comunicazione wireless per la gestione in sicurezza
di uno o più bordi sensibili (resistivi e non). Radio Mobile è composto da un ricevitore da
installare sulla parte ssa e da uno o più trasmettitori da installare sulla parte mobile e/o ssa
delle automazioni. Il sistema è di facile installazione ed evita laboriosi cablaggi. La distanza
massima consentita tra il trasmettitore ed il ricevitore è di 20 mt.
DESTINAZIONE D’USO - RX
Il Radio Mobile è stato costruito per essere installato su automazioni per cancelli scorrevoli o a
battente, portoni, portoni sezionali, porte motorizzate, basculanti e serrande.
USO NON PREVISTO - RX
Questo dispositivo non deve essere utilizzato in applicazioni diverse da quelle sopracitate.
- Non applicare tensioni diverse da quelle indicate (ricevitore).
- Non utilizzare batterie diverse da quelle indicate (tramettitore).
Il fabbricante non può considerarsi responsabile di eventuali danni causati dall’uso improprio,
errato o irragionevole del prodotto.
MANUTENZIONE - RX
Il sistema non necessita di manutenzioni particolari, ma è buona norma vericare
periodicamente (ogni 6 mesi) il funzionamento del sistema stesso. La verica e la
manutenzione deve essere effettuata da personale qualicato.
ISTRUZIONI MONTAGGIO - RX
Questo sistema può essere installato solo da personale qualicato, che sia a conoscenza delle
norme europee corrispondenti. Le istruzioni d’uso di questo apparato devono essere sempre
in possesso dell’utente.
RICEVITORE - RX
- Fissare la parte posteriore del contenitore in materiale plastico sulla parte ssa utilizzando i
fori di ssaggio come indicato in gura 2.
- Sul ricevitore a due canali è possibile associare un massimo di 4 trasmettitori.
- Collegare i cavi secondo lo schema in gura 2.
- Alimentare il ricevitore (V=12-24 V AC/DC – tipo SELV).
PROGRAMMAZIONE - RX
Alimentare RX ( led verde LD3 acceso).
1. Per associare il trasmettitore al device 1, premere il pulsante P1 del ricevitore, il led verde
LD5 inizia a lampeggiare ed il buzzer emette un suono breve.
2. Premere il pulsante P1 sul trasmettitore che si vuole associare, il led rosso LD1 si accende,
tenere premuto nchè il led verde LD2 si accende e contemporaneamente si spegne il led rosso
LD1. Al rilascio del pulsante P1 il led verde LD2 inizia a lampeggiare. Sul RX il led verde LD5
rimane acceso ed il buzzer emette un suono prolungato.
3. Per associare il trasmettitore al device 2, premere il pulsante P2 del ricevitore, il led verde
LD4 inizia a lampeggiare ed il buzzer emette un suono breve.
4. Premere il pulsante P1 sul trasmettitore che si vuole associare, il led rosso LD1 si accende,
tenere premuto nchè il led verde LD2 si accende e contemporaneamente si spegne il led rosso
LD1. Al rilascio del pulsante P1 il led verde LD2 inizia a lampeggiare. Sul RX il led verde LD4
rimane acceso ed il buzzer emette un suono prolungato.
5. Per associare altri trasmettitori, ripetere la procedura indicata nei punti 1 e 2 oppure 3 e 4,
no ad un massimo di 4 trasmettitori.
6. In caso di reset generale procedere nel seguente modo:
a. Tenere premuto il pulsante P1 sul ricevitore nchè il buzzer non emette un suono
prolungato.
b. Tenere premuto il pulsante P2 sul ricevitore nchè il buzzer non emette un suono
prolungato.
Evitare di resettare contemporaneamente i 2 canali.
I TX non vanno resettati.
c. In caso di sostituzione di uno o più trasmettitori, resettare solamente il canale dove si vuole
associare il/ i nuovi trasmettitori, poi procedere come indicato nel punto 1 e 2 oppure 3 e 4.
AUTOTEST - RX
L’autotest verica lo stato dei relè ad ogni avvio dell’automazione.
Per questa funzione è necessario utilizzare l’ingresso “autotest” presente sui morsetti del
ricevitore.
Se l’automazione installata prevede l’autotest (cioè un controllo dello stato dei componenti
prima dell’avvio dell’automazione stessa) si può procedere nel seguente modo:
- Autotest a logica positiva: (jumper J1 non tagliato) prevede che prima dell’avvio
dell’automazione un impulso faccia passare la tensione da 0V a 12-24 V AC/DC. In questo
caso il ricevitore è già predisposto.
- Autotest a logica negativa: (jumper J1 tagliato) prevede che prima dell’avvio
dell’automazione un impulso faccia passare la tensione da 12-24 V a 0 V AC/DC.
La funzione autotest ripristinerà le uscite relè entro 1 secondo.
SMALTIMENTO - RX
Il sistema contiene parti elettroniche e deve quindi essere smaltito nel rispetto della Direttiva
RAEE.
USE AND MAINTENANCE MANUAL - EN
DESCRIPTION - RX
Radio Mobile is a wireless communication system used to manage one or more safety
edges (both with 8,2KOhm resistor or not). Radio Mobile consists of a radio receiver and
trasmitter that has to be installed on the xed part (receiver) and on the moving or xed part
(trasmitter) of every automation. The system is easy to install without any laborious wiring
on the moving parts. Maximum distance allowed between receiver and transmitter is 20mt.
DESTINATION OF USE - RX
New and existing sliding or swing gates, garage doors, sectional doors, rolling shutters, upand-
over doors.
IMPROPER USAGE - RX
This device doesn’t have to be used in applications different than specied above.
- Do not apply to the receiver voltages other than the specied ones. - Do not apply to
the transmitter batteries different than the specied ones The manufacturer can’t be held
responsible for any damage caused by improper or wrong usage.
MAINTENANCE - RX
The system don’t need any particular manteinance, but it’s a good practice to verify the system
functionalities every six months. Verication and manteinance has to be done by qualied
personnel.
INSTALLATION - RX
This system must only be installed by qualied personnel that has experience with automatic
doors/gates and knowledge of the relevant EU standards. The instructions for use of this
equipment must always remain in the possession of the user.
RECEIVER - RX
- Fix the back of the plastic case on the xed part, using screws on the preholed points (see
picture nr.2).
- The dual channel receiver can be linked up to 4 transmitters
- Connect the wirings as shown on picture nr.2.
- Switch on the receiver ( V= 12/24 V AC/DC – SELV type ).
PROGRAMMING - RX
Switch on the receiver (green led LD3 is on)
1.To link the transmitter to Device 1, press button P1 on the receiver, the green led LD4 starts
blinking and the buzzer makes a short bleep.
2. Press button P1 on the trasmitter you want to link to the receiver, the red led LD1 turns on.
Keep pressed until the green led LD2 turns on and the red led LD1 turns off. When releasing
button P1, the green led LD2 starts blinking. On the receiver the green led LD5 is on and the
buzzer makes a long bleep.
3.To link the transmitter to Device 2, press button P2 on the receiver, the green led LD4 starts
blinking and the buzzer makes a short bleep.
4. Press button P1 on the trasmitter you want to link to the receiver, the red led LD1 turns on.
Keep pressed until the green led LD2 turns on and the red led LD1 turns off. When releasing
button P1, the green led LD2 starts blinking. On the receiver the green led LD4 is on and the
buzzer makes a long bleep.
5. To link more transmitters, repeat step 1 and 2 ( or 3 and 4) up to a maximum of 4
transmitters.
6. In case of total reset of the system proceed as follows:
- a. Press button P1 on the receiver until it makes a long bleep.
- b. Press button P2 on the receiver until it makes a long bleep.
- c. Do not reset both channels simultaneously. Transmitters do not need to be reset
- d. In case of replacement of one or more transmitters, reset only the channel where to link
the new transmitter, then proceed as per steps 1 and 2 ( or 3 and 4 ).
SELF-TEST - RX
The self-test function veries relay status every time the automation is turned on.
To use self-test function it is necessary to connect “autotest” inputs on the RX’s terminal.
If the installed automation has a built-in self-test option (the automation checks all the system
components before starting) it’s possible to proceed as follows:
- Positive-logic self-test (jumper J1 closed): before starting the automation, the voltage rises
from 0V to 12-24 V AC/DC to check the status of the relay. In this case the receiver is already
prepared.
- Negative-logic self test (jumper J1 open): before starting the automation, the voltage
changes from 12-24 V AC/DC to 0V to check the status of the relay.
The self-test function will restore relay outputs within 1 second.
DISPOSAL - RX
The system contains electronic parts and have to be disposed following RAEE Directive.
MANUAL DE USO Y MANTENIMIENTO - ES
DESCRIPCIÓN - RX
Radio Mobile es un sistema de comunicación sin cables para la gestión de una o más bandas
sensibles (resistivas o no) en toda seguridad. Radio Mobile se compone de un receptor que se
debe instalar en la parte ja y uno o varios transmisores para instalar en la parte móvil y/o
ja de los automatismos. El sistema se instala con facilidad y evita laboriosos cableados. La
distancia máxima permitida entre el transmisor y el receptor es de 20 m.
DESTINO DE USO - RX
Radio Mobile ha sido fabricado para ser instalado en automatismos para puertas deslizantes
o de batiente, portones, portones seccionales, puertas motorizadas, basculantes y cierres
metálicos.
USO NO PREVISTO - RX
Este dispositivo no debe ser utilizado en aplicaciones diferentes de las antes citadas.
- No aplique tensiones diferentes de las indicadas (receptor).
- No utilice baterías diferentes de las indicadas (transmisor).
El fabricante no puede ser considerado responsable de eventuales daños causados por el uso
impropio, equivocado o no racional del producto.
MANTENIMIENTO - RX
El sistema no requiere operaciones de mantenimiento especiales, pero es conveniente
comprobar periódicamente (cada 6 meses) el funcionamiento del sistema mismo. La
comprobación y el mantenimiento deben ser efectuados por personal calicado.
INSTRUCCIONES DE MONTAJE - RX
Este sistema puede ser instalado solo por personal calicado, que conozca las normas
europeas correspondientes. Las instrucciones de uso de este aparato deben estar siempre en
posesión del usuario.
RECEPTOR - RX
- Fije la parte posterior del contenedor de material plástico en la parte ja utilizando los
agujeros de jación como se indica en la gura 2.
- Al receptor de dos canales se pueden asociar un máximo de 4 transmisores.
- Conecte los cables según el esquema en la gura 2.
- Alimente el receptor (V=12-24 V CA/CC – tipo MBTS).
PROGRAMACIÓN - RX
Alimente RX (led verde LD3 encendido).
1. Para asociar el transmisor al dispositivo 1, presione el pulsador P1 del receptor, el led verde
LD5 comienza a parpadear y la sirena emite un sonido breve.
2. Presione el pulsador P1 en el transmisor que se desea asociar, el led rojo LD1 se enciende,
manténgalo apretado hasta que el led verde LD2 se encienda y al mismo tiempo se apague el
led rojo LD1. Cuando se suelta el pulsador P1 el led verde LD2 comienza a parpadear. En el RX
el led verde LD5 permanece encendido y la sirena emite un sonido prolongado.
3. Para asociar el transmisor al dispositivo 2, presione el pulsador P2 del receptor, el led verde
LD4 comienza a parpadear y la sirena emite un sonido breve.
4. Presione el pulsador P1 en el transmisor que se desea asociar, el led rojo LD1 se enciende,
manténgalo apretado hasta que el led verde LD2 se encienda y al mismo tiempo se apague el
led rojo LD1. Cuando se suelta el pulsador P1 el led verde LD2 comienza a parpadear. En el RX
el led verde LD4 permanece encendido y la sirena emite un sonido prolongado.
5. Para asociar otros transmisores, repita el procedimiento indicado en los puntos 1 y 2 o 3 y
4, hasta un máximo de 4 transmisores.
6. En caso de restablecimiento general siga los siguientes pasos:
a. Mantenga apretado el pulsador P1 en el receptor hasta que la sirena emita un sonido
prolongado.
b. Mantenga apretado el pulsador P2 en el receptor hasta que la sirena emita un sonido
prolongado.
Evite restablecer al mismo tiempo los 2 canales.
Los TX no deben restablecerse.
c En caso de sustitución de uno o varios transmisores, restablezca solamente el canal donde
se desea asociar el nuevo transmisor o transmisores, después proceda como se indica en el
punto 1 y 2 o 3 y 4.
AUTOTEST - RX
El autotest comprueba el estado de los relés en cada arranque del automatismo.
Para ello, es necesario utilizar la entrada “autotest” presente en los bornes del receptor.
Si el automatismo instalado prevé el autotest (esto es, un control del estado de los componentes
antes del arranque del automatismo mismo) se puede proceder de la siguiente manera:
- Autotest de lógica positiva: (puente J1 no cortado) prevé que antes del arranque del
automatismo un impulso haga pasar la tensión de 0V a 12-24 V CA/CC. En este caso el receptor
ya está preparado.
- Autotest de lógica negativa: (puente J1 cortado) prevé que antes del arranque del
mod. RADIO MOBILE RX 868 MHzcod. RADIORX868 ISTRUZIONI DI MONTAGGIO - ASSEMBLY INSTRUCTIONS

Noi: - The following:
C.C.E Srl - Via dell’Artigianato, 16 - 35010 Villa del conte (PD) - ITALY
in qualità di fabbricante e detentore del fascicolo tecnico:
as manifacturer and owner of the technical le:
In accordo con i requisiti essenziali della Direttiva R&TTE 1999/05/CE dichiara che:
According to the essential requirements of R&TTE Directive 1999/05/CE declares:
Tipo di apparecchiatura - Type of equipment Dispositivo di comunicazione wireless
Wireless communication system
Nome marchio commerciale - Brand name of trademark C.C.E.
Tipo, modello - Type designation RADIOMOBILE
(RADIORX - RADIOTX)
Costruttore - Manufacturer C.C.E.
Le norme armonizzate o le speci che tecniche (designazioni) che sono state applicate in accordo con le regole della
buona arte in materia di sicurezza in vigore nella CEE sono:
The following harmonized strandards or technical speci cation (designations) which comply with good engineering practice in
safety matters in force within the EEC have been applied:
ETSI EN 300 440-2 V1.3.1
ETSI EN 300 440-1 V1.5.1
EN 301 489-3 V1.4.1
ETSI EN 301 489-1 V.1.8.1
EN 60950-1:2006 + A11:2009 + A1:2010
EN 12978:2009

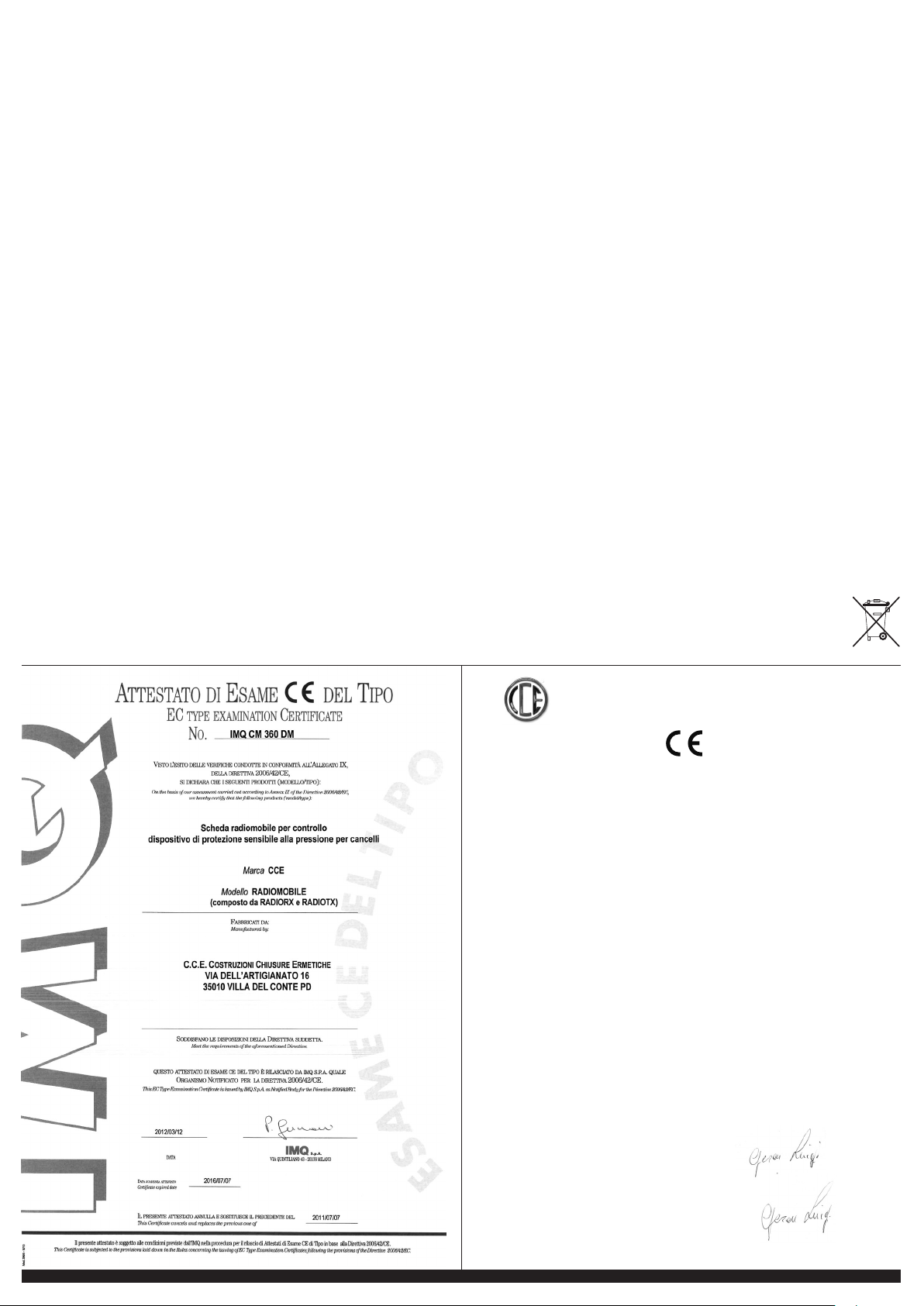

I prodotti RADIORX e RADIOTX hanno ottenuto la Expert Opinion nr. 0390-ARAK-00121 da parte dell’Istituto Italiano
del Marchio di Qualità (IMQ S.p.a. - NB n° 0051).
RADIOTX and RADIORX obtained Expert Opinion nr.0390-ARAK-00121 by Istituto Italiano del Marchio di Qualità (IMQ S.p.a.
- NB n° 0051).
In qualità di costruttore e/o rappresentante della Società all’interno della CEE, si dichiara sotto la propria responsabilità
che gli apparecchi sono conformi ai requisiti essenziali previsti dalle Direttive summenzionate come da certicato IMQ
nr. IMQ CM 360 DM del 12/03/2012.
As the manufacturer’s authorised representative established within EEC, we declare under full responsibility that the equipment
follows the provision of the Directive stated above, as stated by IMQ certicate nr. IMQ CM 360 DM dated 12/03/2012.
Compilatore Compiler Geron Luigi
Data e luogo di emissione Firma della persona autorizzata
Date and place of issue Signature of authorized person
15.03.2012 Geron Luigi
Villa del Conte (PD) Italy
C.C.E. Srl Costruzioni Chiusure Ermetiche - I 35010 Villa del Conte Via dell’Artigianato, 16
Tel. [phone] Fax [phone] - http://www.cce-pd.com e-mail : [email protected]
C.C.E. Srl Costruzioni Chiusure Ermetiche
I 35010 Villa del Conte - Italy
Via dell’Artigianato, 16
Tel. [phone] Fax [phone]
DICHIARAZIONE
DECLARATION
DI CONFORMITÀ
OF CONFORMITY
®
automatismo un impulso haga pasar la tensión de 12-24V a 0V CA/CC.
La función autotest restablecerá las salidas de relé en 1 segundo.
ELIMINACIÓN - RX
El sistema contiene partes electrónicas y por lo tanto debe eliminarse respetando la directiva
RAEE.
GUIDE D’UTILISATION ET D’ENTRETIEN - FR
DESCRIPTION - RX
Le Radio Mobile est un système de communication sans l de gestion sécurisée d’un ou
plusieurs bords sensibles (résistifs ou non). Radio Mobile est composé d’un récepteur à installer
sur la partie xe et d’un ou plusieurs émetteurs à installer sur la partie mobile et/ou xe
des automations. Le système est facile à installer et évite les câblages laborieux. La distance
maximale admissible entre l’émetteur et le récepteur est de 20 m.
UTILISATION PRÉVUE - RX
Le Radio Mobile a été conçu en vue d’une installation sur automations pour portes coulissantes
ou à battants, portes sectionnelles, motorisées et rideaux.
USAGE INAPPROPRIÉ - RX
Ne pas utiliser ce dispositif sur des applications autres que celles mentionnées ci-dessus.
- N’appliquer que les tensions indiquées (récepteur).
- N’utiliser que les batteries indiquées (émetteur).
Le fabricant décline toute responsabilité vis-à-vis des dommages éventuels provoqués par un
usage inapproprié, incorrect ou déraisonnable du produit.
ENTRETIEN - RX
Le système ne demande aucun entretien particulier, mais il est de bonne norme de vérier
périodiquement (tous les 6 mois) le fonctionnement du système même. Le contrôle et
l’entretien sont à effectuer par le personnel qualié.
INSTRUCTIONS DE MONTAGE - RX
Ce système peut être installé uniquement par le personnel qualié, à connaissance des normes
européennes correspondantes. Le mode d’emploi de cet appareil doit rester en permanence
en possession de l’utilisateur.
RÉCEPTEUR - RX
- Fixer l’arrière du boîtier en plastique sur la partie xe à l’aide des trous de xation comme
indiqué dans la gure 2.
- Il est possible d’associer au maximum 4 émetteurs sur le récepteur à deux canaux.
- Brancher les câbles selon le schéma en gure 2.
- Alimenter le récepteur (V=12-24 V CA/CC – type TBTS).
PROGRAMMATION - RX
Alimenter le RX (led vert LD3 allumé).
1. Pour associer l’émetteur au dispositif 1, appuyer sur le bouton P1 du récepteur, le led vert
LD5 commence à clignoter et le buzzer émet un bref signal sonore.
2. Appuyer sur le bouton P1 sur l’émetteur que l’on souhaite associer, le led rouge LD1
s’allume, tenir enfoncé jusqu’à ce que le led vert LD2 s’allume et s’éteigne simultanément le
led rouge LD1. Lors du relâchement du bouton P1, le led vert LD2 commence à clignoter. Sur
le RX, le led vert LD5 reste allumé et le buzzer émet un signal sonore continu.
3. Pour associer l’émetteur au dispositif 2, appuyer sur le bouton P2 du récepteur, le led vert
LD4 commence à clignoter et le buzzer émet un bref signal sonore.
4. Appuyer sur le bouton P1 sur l’émetteur que l’on souhaite associer, le led rouge LD1
s’allume, tenir enfoncé jusqu’à ce que le led vert LD2 s’allume et s’éteigne simultanément le
led rouge LD1. Lors du relâchement du bouton P1, le led vert LD2 commence à clignoter. Sur
le RX, le led vert LD4 reste allumé et le buzzer émet un signal sonore continu.
5. Pour associer d’autres émetteurs, répéter la procédure indiquée aux points 1 et 2 ou 3 et 4,
jusqu’à 4 émetteurs au maximum.
6. En cas de réinitialisation générale, procéder comme suit :
a. Tenir enfoncé le bouton P1 sur le récepteur jusqu’à ce que le buzzer émette un signal
sonore continu.
b. Tenir enfoncé le bouton P2 sur le récepteur jusqu’à ce que le buzzer émette un signal
sonore continu.
Éviter de réinitialiser simultanément les 2 canaux.
Les TX ne doivent être réinitialisés.
c. En cas de remplacement d’un ou plusieurs émetteurs, réinitialiser uniquement le canal où
l’on souhaite associer le/les nouveau/x émetteur/s, procéder ensuite comme indiqué au point
1 et 2 ou 3 et 4.
AUTOTEST - RX
L’autotest vérie l’état des relais à chaque démarrage de l’automation.
Pour employer cette fonction, utiliser l’entrée autotest située sur les borniers du récepteur.
Si l’automation installée prévoit l’autotest (c’est à dire un contrôle de l’état des composants
avant le démarrage de l’automation même), procéder de la manière suivante :
- Autotest à logique positive: (pont J1 non interrompu) avant le démarrage de l’automation,
une impulsion fait passer la tension de 0V à 12-24 V CA/CC. Dans ce cas le récepteur est
déjà prédisposé.
- Autotest à logique négative: (ponte J1 interrompu) avant le démarrage de l’automation, une
impulsion fait passer la tension de 12-24V à 0V CA/CC.
La fonction autotest restaurera les sorties relais dans 1 seconde.
ÉLIMINATION - RX
Le système dispose de parties électroniques et doit par conséquent être éliminé conformément
à la directive RAEE.
BEDIENUNGS UND WARTUNGSANLEITUNG - DE
BESCHREIBUNG - RX
Radio Mobile ist ein drahtloses Kommunikationssystem für die sichere Steuerung einer
oder mehrere Kontaktleisten (mit oder ohne Widerstand). Radio Mobile besteht aus einem
Empfänger, der am fest montierten Teil installiert wird, und einem oder mehreren Sendern,
die am beweglichen u/o fest montierten Teil vom automatischen Antrieb montiert werden.
Das System lässt sich leicht installieren und macht aufwendiges Verkabeln überüssig. Der
maximale Abstand zwischen Sender und Empfänger beträgt 20 m.
VERWENDUNGSZWECK - RX
Das Funksystem Radio Mobile wurde für die Installation an den automatischen Antrieben
von Schiebetüren, Flügeltüren, Toren, Sektionaltoren, motorisierten Toren, Kipptoren und
Schnelllauftoren entwickelt und gebaut.
UNSACHGEMÄSSER GEBRAUCH - RX
Die Vorrichtung darf nicht für andere als die oben genannten Anwendungen verwendet
werden.
- Das Anlegen von Spannungen, die von den oben genannten Werten abweichen (Empfänger),
ist verboten.
- Das Verwenden von anderen als den angegebenen Batterien (Sender), ist verboten.
Der Hersteller ist nicht für eventuelle Schäden haftbar, die durch unsachgemäßen, falschen
oder unvernünftigen Gebrauch des Produkts entstanden sind.
WARTUNG - RX
Das System macht keine besondere Wartung erforderlich. Die Funktionstüchtigkeit vom
System sollte aber regelmäßig überprüft werden (alle 6 Monate). Die Kontrollen und
Wartungseingriffe dürfen nur von qualiziertem Fachpersonal durchgeführt werden.
MONTAGEANLEITUNG - RX
Das System darf nur von qualiziertem Fachpersonal installiert werden, dem die maßgeblichen
europäischen Bestimmungen bekannt sind. Die Bedienungsanleitung des Systems muss sich
immer im Besitz des Benutzers benden.
EMPFÄNGER - RX
- Die Rückseite vom Plastikgehäuse am fest montierten Teil befestigen. Dazu die Bohrungen
verwenden (siehe Abb. 2).
- Am Zweikanal-Empfänger können maximal 4 Sender zugeordnet werden.
- Die Kabel wie auf Abbildung 2 anschließen.
- Den Empfänger speisen (V=12-24 V AC/DC – Typ SELV).
PROGRAMMIERUNG - RX
Den Strom am RX einschalten (grüne LED LD3 ein).
1. Um den Sender dem Gerät 1 zuzuordnen, die Taste P1 am Empfänger drücken. Die grüne
LED LD5 beginnt zu blinken und der Buzzer piept kurz.
2. Die Taste P1 am Sender drücken, der dem Empfänger zugeordnet werden soll. Die rote LED
LD1 schaltet sich ein. Die Taste gedrückt halten, bis sich die grüne LED LD2 einschaltet und
gleichzeitig die rote LED LD1 ausschaltet. Bei Loslassen der Taste P1 beginnt die grüne LED LD2
zu blinken. Am RX bleibt die grüne LED LD5 an und es ertönt ein langer Piepton.
3. Um den Sender dem Gerät 2 zuzuordnen, die Taste P2 am Empfänger drücken. Die grüne
LED LD4 beginnt zu blinken und der Buzzer piept kurz.
4. Die Taste P1 am Sender drücken, der dem Empfänger zugeordnet werden soll. Die rote LED
LD1 schaltet sich ein. Die Taste gedrückt halten, bis sich die grüne LED LD2 einschaltet und
gleichzeitig die rote LED LD1 ausschaltet. Bei Loslassen der Taste P1 beginnt die grüne LED LD2
zu blinken. Am RX bleibt die grüne LED LD4 an und es ertönt ein langer Piepton.
5. Um weitere Sender zuzuordnen, die in Punkt 1 und 2 oder in Punkt 3 und 4 beschriebene
Prozedur wiederholen. Es können maximal 4 Sender angeschlossen werden.
6. Für ein Reset vom gesamten Funksystem wie folgt vorgehen:
a. Die Taste P1 am Empfänger gedrückt halten, bis ein langer Piepton ertönt.
b. Die Taste P2 am Empfänger gedrückt halten, bis ein langer Piepton ertönt.
Die 2 Kanäle nicht gleichzeitig rückstellen. Die TX werden nicht rückgestellt.
c. Wenn ein oder mehrere Sender ausgewechselt werden, nur den Kanal rückstellen, auf dem
der bzw. die neuen Sender zugeordnet werden sollen. Dann wie unter Punkt 1 und 2 oder
unter Punkt 3 und 4 beschrieben vorgehen.
SELBSTTEST - RX
Der Selbsttest prüft die Funktionstüchtigkeit der Relais bei jedem Starten vom Antrieb.
Dazu den Selbsttest-Eingang verwenden, der sich an den Klemmen vom Empfänger bendet.
Wenn der installierte Antrieb den Selbsttest vorsieht (d.h. eine Kontrolle vom Status der
Komponenten vor dem Starten vom Antrieb selbst), wie folgt vorgehen:
- Selbsttest mit positiver Logik: (Brücke J1 nicht getrennt) Vor dem Starten vom Antrieb wird
die Spannung durch einen Impuls von 0V auf 12-24 V AC/DC erhöht. In diesem Fall ist der
Empfänger bereits entsprechend ausgelegt.
- Selbsttest mit negativer Logik: (Brücke J1 getrennt) Vor dem Starten vom Antrieb wird die
Spannung durch einen Impuls von 12-24 V auf 0 V AC/DC gesenkt.
Die Selbsttest-Funktion stellt die Relaisausgänge in 1 Sekunde zurück.
ENTSORGUNG - RX
Das System enthält elektronische Bauteile und muss deshalb unter Beachtung
der WEEE-Richtlinie entsorgt werden.
C.C.E. srl - I 35010 Villa del Conte - Via dell’Artigianato, 16 - PD - Italy - Tel. [phone] - Fax [phone] - http://www.cce.it - e-mail: [email protected]
C.C.E. cares about the environment. Our factory uses 100% solar power electricity. This sheet is printed on 100% recyclable paper. C
