Calesco Waterbedheater User manual

Waterbedheater
USER INSTRUCTIONS
BEDIENUNGSANLEITUNG
MODE D’EMPLOI
GEBRUIKERSHANDLEIDING
BRUKSANVISNING
BRUGSANVISNING
2
6
10
14
18
22
GB
DE
FR
NL
SE
DK CALESCO

2
Calesco waterbed heating element
with electronic thermostat
CAREFULLY READ THESE INSTRUCTIONS
BEFORE INSTALLING AND USING THE
HEATING ELEMENT.
IMPORTANT!
· The element is intended only for
conventional water beds with minimum
dimensions 75 x 200 cm and minimum
depth of water of 17 cm.
· The mattress must be placed on a
hard base.
· The element is not intended for
medical use.
· The element should be connected only
to 220-240 V AC.
·The heating element must not be
switched on when the mattress is not
filled with water during emptying or
filling.
· Ensure that the bedding does not
come into contact with the heating
element as this will lead to overheating.
· Sharp objects such as needles and
pins must not be inserted in the element.
THE HEATING ELEMENT, THE THERMOSTAT
AND THE CONTROL DEVICE
The heating element is supplied with
a thermostat and a control device. The
thermostat controls the temperature in the
heating element, and the control device is
used to set the timer and the temperature.
CHECKING THE ELEMENT
The function of the element is checked
as follows:
1. Plug the element connector into the
thermostat and the mains plug into the
mains power point.
2. Set the control device to the maximum
temperature. See “adjusting the control
device” for instructions. The heating
element should now become warm to the
touch after a short time.
3. Withdraw the plug from the mains power
point after checking the element.
IMPORTANT NOTE ON INSTALLATION IN
WATERBEDS!
An opening must be made in the base of
the bed for the entry of the cable, or a
corner of the bottom panel must be cut
out. The element should be placed under
the water mattress and the safety liner
avoiding all creases.

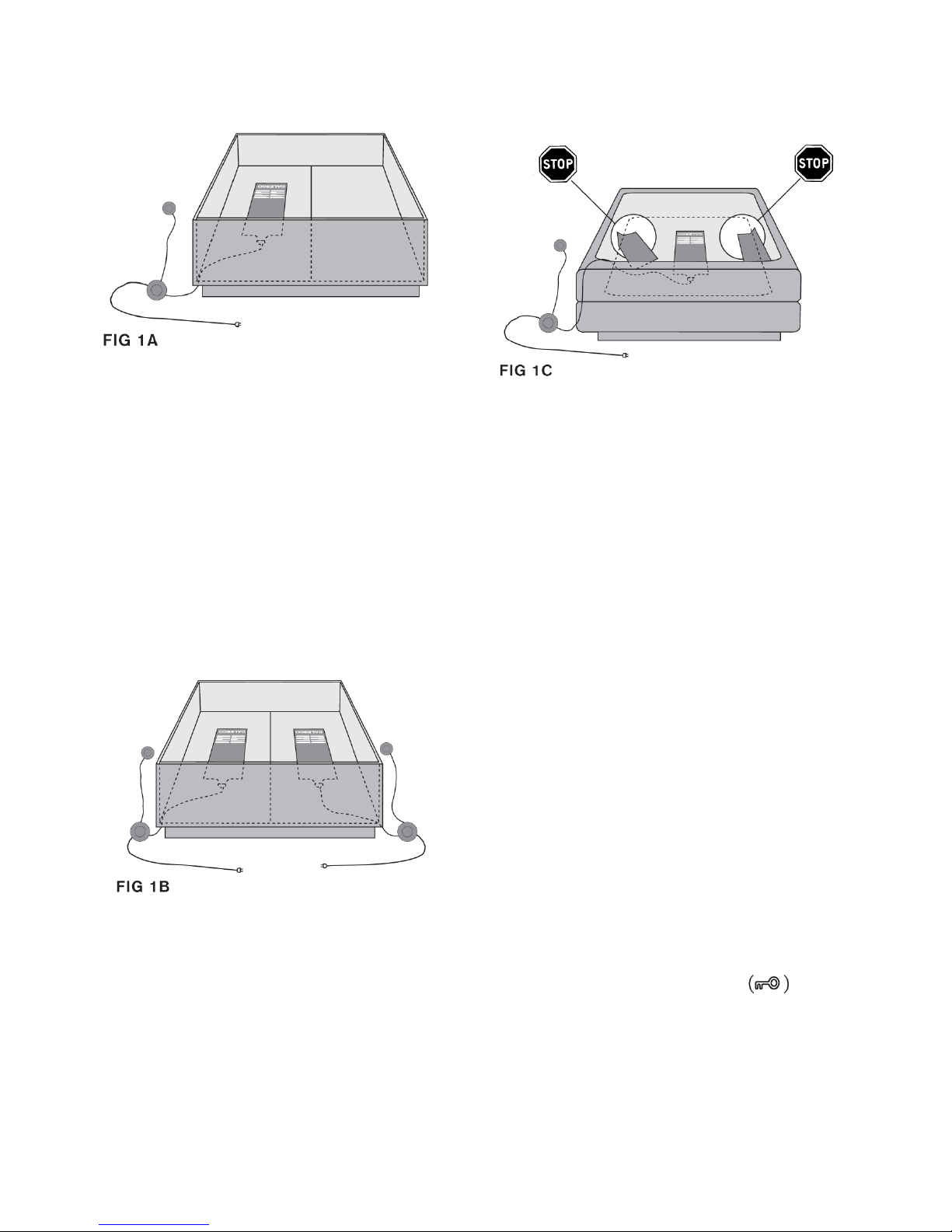

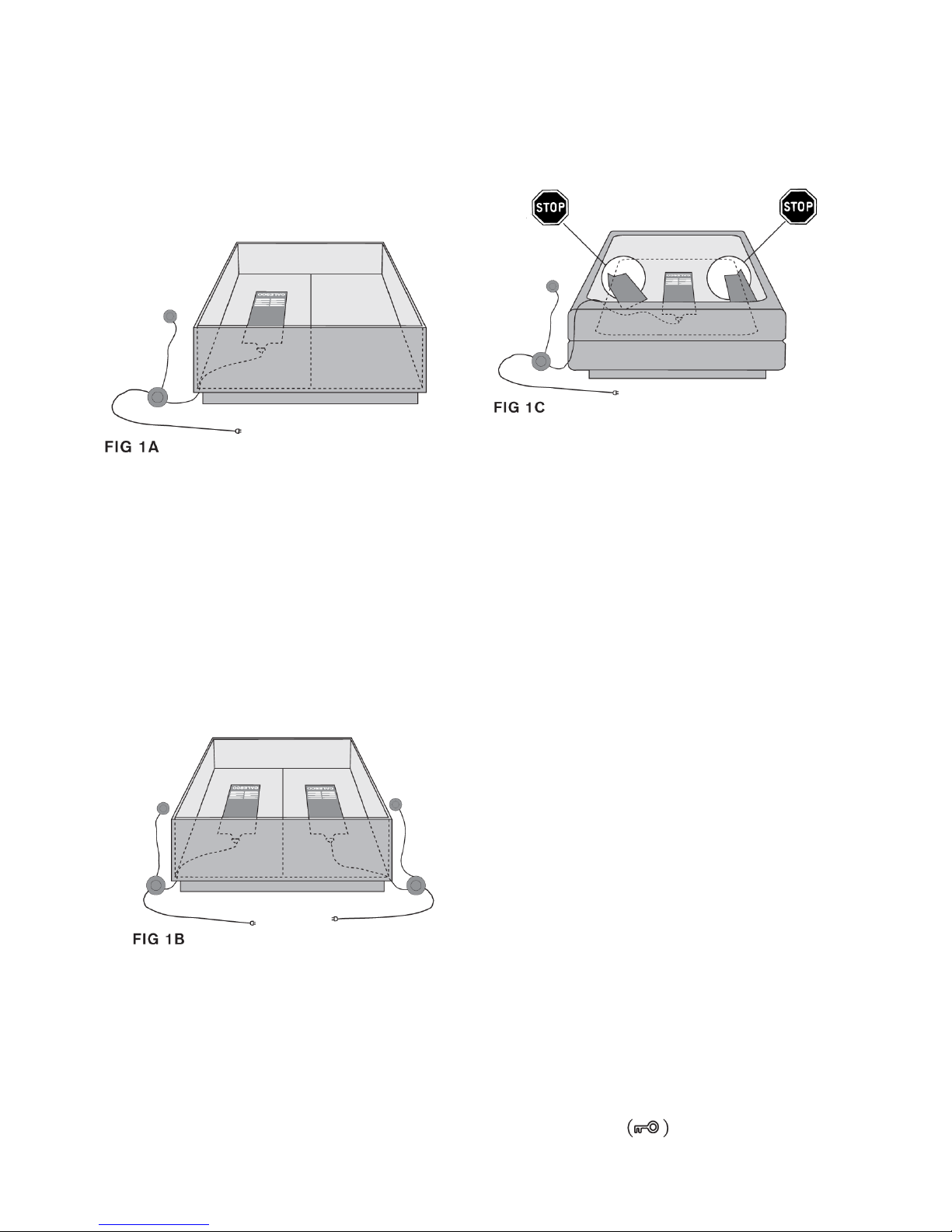

INSTALLATION IN SINGLE BED WITH HARD
BASE (FIG 1A)
1. Take care that the cable is not trapped
between the frame and the bottom panel.
Lay the element with the printed side
upwards, directly on the bottom panel,
making sure that it is not creased.
IMPORTANT!
If possible, avoid laying the element over
joints. If this cannot be avoided tape
over the joint with wide fabric tape before
laying down the element. Make sure that
the whole of the element is covered by the
safety liner and the water mattress. Both
the safety liner and the mattress must be
free from creases over the element.
2. Plug in the element to the thermostat.
3. When the bed has been fully assembled
and the mattress filled with water plug
in the element to the mains power point and
set to the required temperature.

3
The temperature setting can be varied
according to your individual needs, however
a temperature of about 28°C is suitable for
most people. Adjust to individual needs.
INSTALLATION IN DOUBLE BED WITH
HARD BASE (FIG 1B)
Proceed as for a single bed but observe
the following:
IMPORTANT!
In double beds with two mattresses, two
elements must be used. They must not
be placed under the division between
the mattresses.
INSTALLATION IN WATER BEDS WITH
”SOFT SIDES” (FIG 1C)
Make sure that no part of the heating
element gets under or in contact with the
insulation around the edges. The whole
of the element must lie under the water
mattress and safety liner. The element
must lie flat.
IMPORTANT!
In double beds with two mattresses, two
elements must be used. They must not
be placed under the division between the
mattresses.
HEATING TIME
The heating time for water from 8°C to
28°C is 1-3 days, depending on the volume
of water and the power of the element.
COOLING TIME
Cooling takes a longer time than warming.
The cooling time from 30°-28°C may be
several days.
CLEANING
Clean the element with a damp cloth.
IMPORTANT!
The cable between the heating element
and the thermostat cannot be repaired or
replaced. If it is damaged the appliance
should be discarded.
ADJUSTING THE CONTROL DEVICE
When the user presses any key on the control
device, the display will light up, enabling
the user to see the display when the room
is dark. In order to change any settings
the child safety lock must be pressed
while any adjustments are made. There is
one timer deactivated mode and one timer
activated mode.
TIMER DEACTIVATED MODE
By default the control device is set to timer
deactivated mode. If the device has been
changed to the timer activated mode, and
the user wants to switch to the timer deacti-
vated mode, press the and both the
buttons for 1 second. In the timer deactivated
mode the user can adjust the temperature, but
not set the timer. The timer shows --:-- , indi-
cating it is non functional.

4
TIMER ACTIVATED MODE
In order to switch from the timer deactivated
to the timer activated mode, press the
and both the buttons for 1 second.

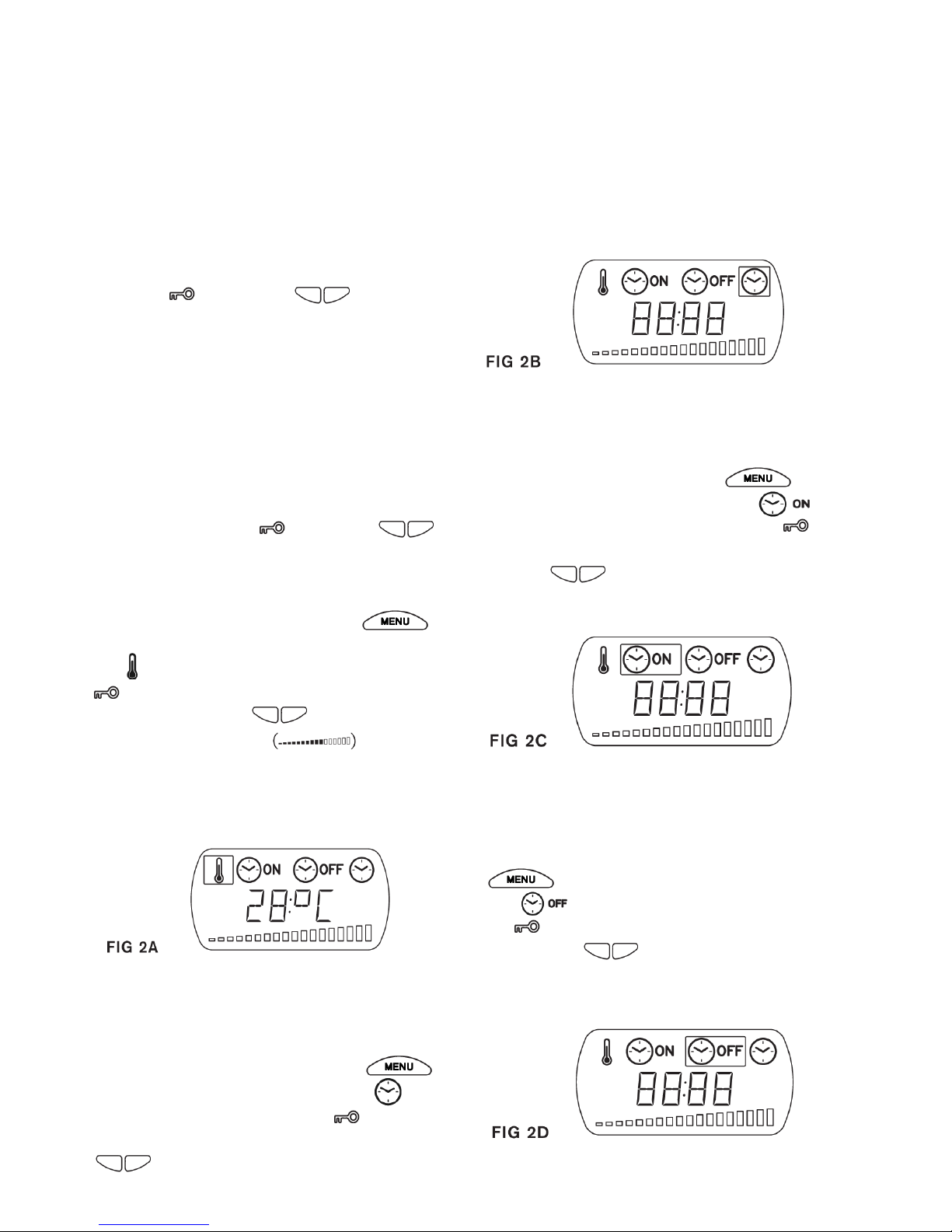

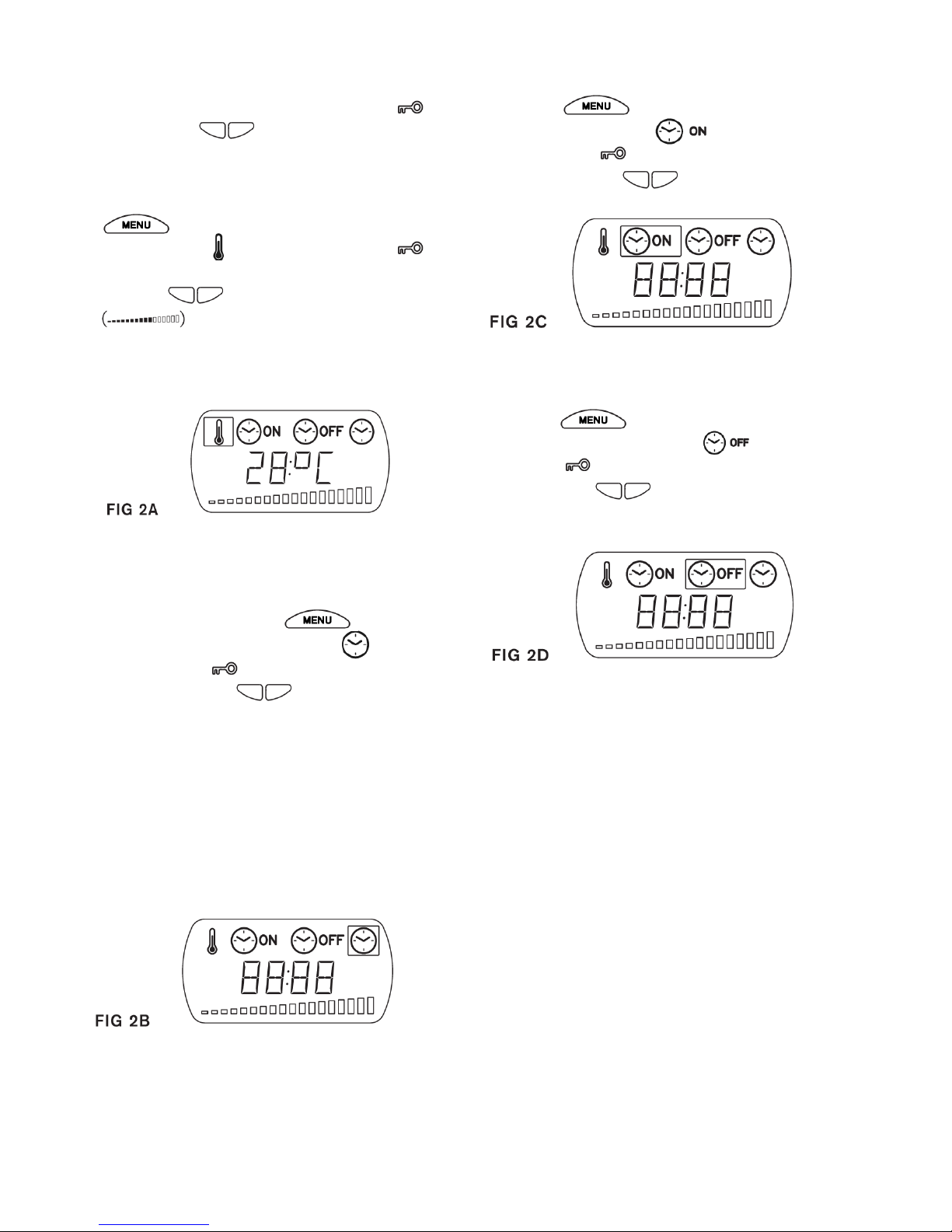

TEMPERATURE (FIG 2A)
To change the temperature, press the
button until the black square
surrounds the icon. Now press the
button while adjusting the temperature
with the buttons. The bar graph
refills continuously until the
heating element has been switched off by
the timer off function.
SETTING THE CLOCK (FIG 2B)
For the timer to work correctly, it is important
to set the clock to the correct time. To
set the clock, press the button until
the black square surounds the icon.
Now press the button while adjusting
the time with the buttons.
IMPORTANT!
If the control device is unplugged, it
will remember the time the clock was
set to for a short period of time. There
is however no guarantee that the time
will not be reset if the device has been
unplugged.
TIMER ON (FIG 2C)
To set the start time for heating the element,
press the button until the black
square surrounds the icon.
Now press the button while adjusting
the time with the buttons.
TIMER OFF (FIG 2D)
To set the end time for heating the element,
press the button until the
black square surrounds the icon. Now
press the button while adjusting the
time with the buttons.

5
GUARANTEE
Manufacturers two-year guarantee: A Calesco heating element which fails
due to faulty manufacture will be replaced by the manufacturer, provid-
ing the element is returned to the supplier within two years of the date of
purchase. Please note the date of purchase and element type in the box
provided.
Technicaldata
Type
Rating
Dimension
6300
6315
6316
6342
6360 (110V)
300W
300x950 mm
6311
200W
300x630mm
6307
6320
100W
300x630mm
Temperature control
Power supply
Heating circuit
Element insulation
Lead out
Over heat protection
Electronic.
230V (110V).
Etched Copper foil.
Double insulated, vulcanised, with
an outer sheath of water tight, flame retardant PVC,
tested to IEC 335 by independent test authority.
Lead out Integrally moulded in PVC. Watertight.
Tested for tensile strength.
Over heat protection Manually re-settable protector
incorporated into the element
Electronic thermostat with
thermistor transducer.
Fire resistant plastic.
Up to 36°C.
Electronic thermostat +/- 0,25°C.
Temperature control
Material
Temperature range
Temperature variation
at PVC mattress
THERMOSTAT AND CONTROL DEVICE
ALARM AND ERROR CODES
ACTION
Unplug power during a few minutes,
then plug in the power and try again.
Contact dealer
Contact dealer
Contact dealer
DEFINITION
Overheat error
CODE
Err1
Err2
Err3
Err4
HEATING ELEMENT

6
Calesco Wasserbettheizung
mit elektronischem Thermostat
LESEN SIE SORGFÄLTIG DIE
ANLEITUNGEN, BEVOR SIE DAS
HEIZELEMENT ANBRINGEN UND
VERWENDEN.
ACHTUNG!
· Das Element ist nur für herkömmliche
Wasserbetten mit Minimummaßen 75 x
200 Zentimeter oder Minimumtiefe des
Wassers von 17 Zentimeter bestimmt.
· Die Matratze muss auf ein hartes
Unterbrett gesetzt werden.
· Das Element ist nicht für
medizinischen Gebrauch bestimmt.
· Das Element sollte nur an 220 - 240 V
Wechselstrom angeschlossen werden.
·Das Element darf nicht eingeschaltet
werden, wenn die Matratze nicht mit
Wasser gefüllt ist, oder während des
Leerens oder des Füllens.
· Stellen Sie sicher, daß die Bettwäsche
nicht in Kontakt mit der Heizung kommen
kann. Dieses kann Überhitzung
verursachen.
· Scharfe Gegenstände wie Nadeln und
Stifte dürfen nicht in das Element
eingesteckt werden.
DAS HEIZELEMENT, DAS THERMOSTAT
UND DIE STEUERVORRICHTUNG
Das Heizelement ist mit einem Thermostat
und einer Steuervorrichtung ausgestattet.
Das Thermostat steuert die Temperatur in
der Heizung und die Steuervorrichtung wird
benutzt, um den Timer und die Temperatur
einzustellen.
ÜBERPRÜFUNG DES ELEMENTS
Die Funktion des Elements wird wie folgt
überprüft:
1. Die Kabel des Elements in das
Thermostat einstecken und dann den
Netzstecker in den Netzanschluß einstecken.
2. Die Steuervorrichtung auf maximale
Temperatur einstellen. Siehe auch “Die
Handhabung der Steuervorrichtung” in der
Bedienungsanleitung. Bei Berührung soll
das Element nach kurzer Zeit warm werden.
3. Nach Überprüfung des Elements
nehmen Sie den Stecker aus dem
Netzanschluß heraus.
ANWEISUNGEN FÜR WASSERBETTEN, DIE
NOCH NICHT ZUSAMMENGEBAUT SIND
Eine Önung für Einbringung des Kabels
muss im Unterbre des Bees angebracht
werden, z.B. in einer Ecke vom unteren Bre.
Das Element wir unter die Wassermatratze und
unter die Sicherheitszwischenlage gelegt. Dabei ist
wichg, daß das Element nicht geknickt wird.
INSTALLATION IM EINZELNEN BETT MIT
HARTEM UNTERBRETT (FIG 1A)
1. Stellen Sie sicher, daß das Kabel nicht
zwischen dem Rahmen und dem harten
Bre verklemmt ist. Legen Sie das Element
mit der bedruckten Seite nach oben, direkt
auf das harte Bre. Dabei ist wichg, daß
das Element nicht geknickt ist.
ACHTUNG!
Wenn möglich, vermeiden Sie das
Element über Stoßflächen zu legen.
Wenn dieses nicht möglich ist, bitte die
Stoßfläche mit breitem Gewebeklebeband
überdecken, bevor das Element
niedergelegt wird. Überprüfen Sie, ob das
ganze Element mit dem Sicherheitstuch
und der Wassermatratze bedeckt ist. Das
Sicherheitstuch und die Wassermatratze
müssen über dem Element faltenfrei sein.
2. Schließen Sie das Element an das
Thermostat an.
3. Wenn das Bett völlig zusammengebaut
und die Matratze mit Wasser gefüllt ist,
schließen Sie das Element an das Stromnetz

7
an und stellen Sie die gewünschte Tempera-
tur ein. Die korrekte Temperatureinstellung
schwankt von Person zu Person, aber eine
Temperatur von ungefähr 28°C empfinden
die meisten Menschen als angenehm.
Justieren Sie die Temperatur auf Ihre indivi-
duellen Bedürfnisse.
INSTALLATION IN WASSERBETTEN MIT
“SOFT-SEITEN” (FIG 1C)
Überprüfen Sie, daß kein Teil des Elements
unter dem oder in Berührung mit dem
seitlichen Schaumstoff ist. Das ganze
Element muss unter der Wassermatratze
und unter dem Sicherheitstuch liegen. Das
Element muss flach liegen.
INSTALLATION IM DOPPELTEN BETT MIT
HARTEM BRETT (FIG 1B)
Wie für das einzelne Bett, jedoch muss
folgendes beachtet werden:
ACHTUNG!
In doppelten Betten mit zwei Matratzen
müssen zwei Elemente benutzt werden.
Die Elemente dürfen nicht unter die
Stoßfläche der Matratzen gelegt werden.
ACHTUNG!
In doppelten Betten mit zwei Matratzen
müssen zwei Elemente benutzt werden.
Die Elemente dürfen nicht unter die
Stoßfläche der Matratzen gelegt werden.
ZEIT ZUM AUFHEIZEN
Die Zeit Wasser von 8°C bis auf 28°C
zu erwärmen beträgt etwa 1 - 3 Tage,
abhängig von Wasservolumen und Leistung
des Elements.
ZEIT ZUM ABKÜHLEN
Das Abkühlen dauert länger als das
Aufheizen. Von 30°C bis auf 28°C
abzukühlen kann mehrere Tage dauern.
REINIGUNG
Säubern Sie das Element mit einem
feuchten Tuch.
ACHTUNG!
Das Kabel zwischen dem Heizelement
und dem Thermostat kann nicht repariert
oder ersetzt werden. Wenn es beschädigt
wird, muß das Element komplett
ausgetauscht werden.
HANDHABUNG DER
STEUERVORRICHTUNG
Jede beliebige Taste der Steuervorrichtung
bringt die Anzeige zum leuchten und
ermöglicht dem Benutzer so die Anzeige im
dunklen Raum zu sehen. Um irgendwelche
Einstellungen zu ändern muß das Kinder-
sicherungsschloß betätigt werden,
während die Änderungen eingestellt werden.

8
Es gibt einen entaktivierten und einen aktivier-
ten Modus der Zeituhr.
ENTAKTIVIERTER MODUS DER ZEITUHR
Durch Rückstellung wird die Steuervorrichtung
auf entaktivierten Modus der
Zeituhr eingestellt. Wenn die Vorrichtung
zu aktiviertem Modus der Zeituhr geändert
worden ist und der Benutzer zu entaktiviertem
Modus der Zeituhr schalten möchte,
die Taste und beide Tasten
für 1 Sekunde gleichzeitig betätigen. Im
entaktivierten Modus der Zeituhr kann der
Benutzer die Temperatur ändern, aber nicht
die Zeituhr oder Uhr. Wenn Zeituhr und Uhr
--:-- zeigen, sind sie außer Funktion.
AKTIVIERTER MODUS DER ZEITUHR
Um von entaktiviertem Modus der Zeituhr
auf aktivierten zu ändern, betätigen Sie
gleichzeitig die Taste und beide
Tasten für 1 Sekunde.
TEMPERATUR (FIG 2A)
Um die Temperatur zu ändern die
Taste betätigen bis das schwarze Quadrat
die Ikone umgibt. Betätigen Sie jetzt die
Taste, während der Änderung der
Temperatur mit den Tasten.
Das Balkendiagramm wird
ununterbrochen gefüllt, bis das Heizelement
durch die Zeituhr aus Funktion ausgeschaltet
worden ist.
EINSTELLUNG DER UHR (FIG 2B)
Damit die Zeituhr richtig arbeitet, ist es wichtig,
daß die Uhrzeit richtig eingestellt ist. Um die
Uhr einzustellen, betätigen Sie die
Taste bis das schwarze Quadrat die Ikone
umgibt. Betätigen Sie jetzt die Taste,
während der Änderung der Zeit mit den beiden
Tasten.
ZEITUHR EIN (FIG 2C)
Um die Anlaßzeit des Heizelements
einzustellen, betätigen Sie die
Taste bis das schwarze Quadrat die
Ikone umgibt. Betätigen Sie jetzt die
Taste, während der Einstellung der Zeit
mit den Tasten.
ZEITUHR ENDE (FIG 2D)
Um die Endzeit für das Heizen des
Elements einzustellen, betätigen Sie die
Taste bis das schwarze Quadrat
die Ikone umgibt. Betätigen Sie jetzt
die Taste, während der Einstellung der
Zeit mit den Tasten.
ACHTUNG!
Wenn die Steuervorrichtung vom Netz
getrennt ist, erinnert sie sich über eine
gewisse Zeit an die vorher eingestellte
Zeit. Es gibt jedoch keine Garantie, daß
die Zeit sich nicht zurückstellt, wenn die
Vorrichtung getrennt worden war.

9
GARANTIE
Zweijährige Garantie des Herstellers: Ein Calesco Heizelement, das we-
gen fehlerhafter Herstellung kaput ist, wird durch den Hersteller ersetzt.
Das fehlerhafte Element muss innerhalb von zwei Jahren vom Datum des
Erwerbs an den Händler zurückgegeben werden. Vermerken Sie bitte das
Datum des Erwerbs im dafür vorgesehenen Kasten.
TechnscheDaten
Type
Leistung
Abmessung
6300
6315
6316
6342
6360 (110V)
300W
300x950 mm
6311
200W
300x630mm
6307
6320
100W
300x630mm
Temperaturregelung
Spannung
Heating circuit
Elementisolation
Elementanschluβ
Überhitzungsschutz
Elektronisch.
230V (110V).
Geätzte Kupfer-Folie.
Doppelte Isolierung, vulkanisiert, äußere Schicht
aus wasserdichtem und feuersicherem PVC,
getestet nach IEC 335 bei unabhängigem Gutachter.
In PVC eingebettet (vulkanisiert), wasserdicht,
auf Zugfestigkeit geprüft.
Im Element befindlicher Überhitzungsschutz der sich
nach Fehlerabstellung wieder in Ausgangsstellung begibt.
Elektronischer Thermostat mit
Thermistorabschalter.
Feuerbeständiger Kunststoff.
Bis 36°C.
Elektronischer Thermostat +/- 0,25°C.
Temperaturregelung
Material
Temperaturbereich
Temperaturschwank-
ungen an PVC Matratze
THERMOSTAT UND REGELUNG
WARNUNG UND STÖRUNG KODEN
MAβNAHME
Stecker für ein Paar Sekunden
aus, danach wieder einstecken.
Händler ansprechen.
Händler ansprechen.
Händler ansprechen.
FEHLER
Überhitzungsfehler
KODE
Err1
Err2
Err3
Err4
HEIZELEMENT

10
Elément chauffant Calesco pour
lit à eauavec thermostat électronique
LIRE ATTENTIVEMENT CES INSTRUCTIONS
AVANT D’INSTALLER ET D’UTILISER
L’ÉLÉMENT CHAUFFANT.
IMPORTANT!
· Cet élément est destiné uniquement
aux lits à eau conventionnels de
dimensions 75 x 200 cm minimum et de
17 cm de hauteur d’eau minimum.
· Le matelas doit être placé sur un
support ferme et rigide.
·Cet élément n’est pas conçu pour
une utilisation médicale.
· Brancher l’élément uniquement sur une
tension secteur 220-240 V AC.
· L’élément ne doit pas être branché
tant que le matelas n’est pas rempli
d’eau, ni pendant le remplissage ou la
vidange.
· Assurez vous que la literie (draps,
couvertures) ne soit pas en contact avec
l’élément chauffant, ce qui entraînerait une
surchauffe.
· Tout objet pointu tel que aiguille ou
épingle est à proscrire sur l’élément.
ELÉMENT CHAUFFANT, THERMOSTAT ET
SYSTÈME DE CONTRÔLE
L’élément chauffant est livré avec un
thermostat et un système de contrôle.
Le thermostat contrôle la température dans
l’élément chauffant, et le système de
contrôle est utilisé pour régler la minuterie
et la température.
CONTRÔLE DE L’ÉLÉMENT
Vérifier le fonctionnement de l’élément en
procédant comme suit:
1. Brancher la connexion de l’élément au
thermostat et les branchements principaux
aux prises de courant.
2. Régler le système de contrôle à la
température maximale. Reportez vous à la
rubrique “Réglage du système de contrôle”
pour le mode d’emploi. L’élément devient
rapidement chaud au toucher.
3. Débrancher les prises de courant
principales après avoir contrôlé l’élément.
CONSIGNES POUR LIT À EAU NON
ASSEMBLÉ
Effectuer une ouverture à la base du lit ou
découper un coin du panneau côté pieds,
pour faire passer le câble. Placer l’élément
sous le matelas à eau et la doublure de
protection afin d’éviter tout pli.
INSTALLATION DANS UN LIT À EAU UNE
PLACE AVEC SUPPORT RIGIDE (FIG 1A)
1. Veillez à ce que le câble ne soit pas
coincé entre le cadre du lit et le support.
Poser l’élément à plat directement sur le
support, face imprimée au dessus, en vous
assurant qu’il ne fasse pas de pli.
IMPORTANT!
Éviter, de préférence, de poser l’élément
sur les jointures. Si cela est impossible,
recouvrez les jointures avec un ruban
textile large avant de poser l’élément.
Assurez vous qu’il soit entièrement
recouvert par la doublure de sécurité et
le matelas à eau, ces deux derniers ne
présentant aucun pli sur la surface de
l’élément.
2. Brancher l’élément au thermostat.
3. Une fois le lit assemblé et le matelas

11
rempli d’eau, raccorder l’élément aux prises
de courant principales et régler à la
température souhaitée. Le réglage de la
température peut varier en fonction de vos
besoins propres, une température d’environ
28°C est cependant recommandée.
INSTALLATION DANS UN LIT À EAU DEUX
PLACES AVEC SUPPORT RIGIDE (FIG 1B)
Procéder comme pour un lit une place et
observer les points suivants:
IMPORTANT!
Dans un lit deux places avec deux
matelas, deux éléments sont nécessaires.
Ils ne doivent pas être placés sous la
séparation entre les deux matelas.
INSTALLATION DANS UN LIT À EAU À
“BORDS SOUPLES” (FIG 1C)
Assurez vous qu’aucune partie de l’élément
chauffant ne se trouve en dessous ou
en contact avec l’isolation des bords du
lit. Toute la surface de l’élément doit être
recouverte par le matelas à eau et la
doublure de protection. L’élément doit être
bien à plat.
IMPORTANT!
Dans un lit deux places avec deux matelas,
deux éléments sont nécessaires. Ils ne doivent
pas être placés sous la séparation entre
les deux matelas.
TEMPS DE RÉCHAUFFEMENT
Le temps de chauffe de l’eau de 8°C à 28°C est
d’environ 1 à 3 jours, en fonction du volume de
l’eau et de la puissance de l’élément.
TEMPS DE REFROIDISSEMENT
Le refroidissement prend plus de temps
que le réchauffement. Passer de 30°à 28°C
peut nécessiter plusieurs jours.
NETTOYAGE
Hors tension, nettoyer l’élément avec un
chiffon humide.
IMPORTANT!
Les câbles ne sont pas réparables. En cas
de dommage, changer l’équipement.
RÉGLER LE SYSTÈME DE CONTRÔLE
Lorsque l’utilisateur appuie sur une quelconque
touche du système de contrôle, l’affichage
s’allume permettant ainsi d’être visible dans
l’obscurité. Pour modifier les réglages, presser
simultanément sur la touche sécurité enfant
en ajustant vos données. Vous disposez
d’un mode programmation désactivé et d’un
mode programmation activé.
LE MODE PROGRAMMATION DÉSACTIVÉ
Par défaut le système de contrôle est réglé
en mode désactivé. Si le système a été
modifié en mode activé et que l’utilisateur
souhaite passer en mode désactivé, presser sur
la touche et sur les deux touches
pendant une seconde. En mode désactivé,
l’utilisateur peut régler la température, mais
pas la programmation. Le programmateur
indique --:-- ce qui signifie qu’il ne fonctionne
pas.

12
LE MODE PROGRAMMATION ACTIVÉ
Pour passer du mode désactivé au mode
activé, presser sur la touche et sur
celles-ci pendant une seconde.
TEMPÉRATURE (FIG 2A)
Pour modifier la température, appuyer
sur jusqu’à ce que le carré noir
entoure l’icône . Activer ensuite la
touche en ajustant la température
à l’aide des touches . La barre
graphique se noircit progressive-
ment jusqu’à ce que l’élément soit coupé par
l’intermédiaire du programmateur.
MISE EN MARCHE ‘ON’ DE LA
PROGRAMMATION (FIG 2C)
Pour régler l’heure à laquelle vous souhaitez
que l’élément commence à chauffer, appuyer
sur jusqu’à ce que le rectangle noir
entoure l’icône . Appuyer ensuite simul-
tanément sur en ajustant le temps avec
les touches .
ARRÊT ‘OFF’ DE LA PROGRAMMATION
(FIG 2D)
Pour régler l’heure à laquelle vous souhaitez
que l’élément arrête de chauffer, appuyer sur
jusqu’à ce que le rectangle noir en-
toure l’icône . Appuyer ensuite simultané-
ment sur la touche en ajustant le temps
avec les touches .
RÉGLAGE DE L’HORLOGE (FIG 2B)
Pour que le programmateur fonctionne
correctement, il est très important que
l’horloge soit à l’heure. Pour régler l’horloge,
activer la touche jusqu’à ce que le
carré noir entoure l’icône . Puis presser
sur la touche en réglant le temps avec
les touches .
IMPORTANT!
Si le système de contrôle est débranché,
le temps pour lequel l’horloge était réglé
apparaîtra pendant une courte durée. Il
n’y a cependant aucune garantie que le
temps ne soit pas modifié si le système
a été débranché.

13
GARANTIE
Durée de la garantie : deux ans. Un élément présentant un défaut de
fabrication reconnu par Calesco sera remplacé sous réserve d’ être re-
tourné au fournisseur dans les deux ans, maximum, après la date d’achat.
Veuillez noter la date et le type d’élément figurant sur la boîte.
Donnéestechniques
Type
Puissance
Dimension
6300
6315
6316
6342
6360 (110V)
300W
300x950 mm
6311
200W
300x630mm
6307
6320
100W
300x630mm
Régulation de la
température
Tension
Circuit chauffant
Isolation élément
Enveloppe
Sécurité de surchauffe
Électronique
230V (110V).
Circuit imprimé cuivre.
Double isolation vulcanisée, avec une couche
extérieure PVC étanche, antiflammes testé selon la
norme IEC 335 par un organisme indépendant.
PVC moulé. Étanche. Limite élastique testée.
Protection réarmable incorporée dans l’élément.
Thermostat électronique avec
résistance thermique.
Plastique résistant au feu.
Jusqu’à 36°C.
Thermostat électronique +/- 0,25°C.
Contrôle de la
température
Matériau
Plage de température
Régulation de
température
THERMOSTAT ET SYSTÈME DE CONTRÔLE
ALARME ET CODES DÉFAUTS
ACTION
Débrancher pendant quelques minutes,
puis rebrancher et faire un nouvel essai.
Contacter le revendeur.
Contacter le revendeur.
Contacter le revendeur.
DÉFINITION
Erreur surchauffe.
CODE
Err1
Err2
Err3
Err4
ELEMENT CHAUFFANT

14
Calesco verwarmingselement voor
waterbeddenmet elektronische thermostaat
LEES, VOORDAT U HET VERWARMINGSELE-
MENT INSTALLEERT, EERST DEZE
HANDLEIDING ZORGVULDIG DOOR.
BELANGRIJK!
· Het element is uitsluitend bestemd
voor conventionele waterbedden met
afmetingen van minstens 75 x 200 cm
en een waterdiepte van minstens 17 cm.
· De matras dient op een harde
ondergrond te worden geplaatst.
· Het element is niet bedoeld voor
medische toepassingen.
· Het element mag alleen worden
aangesloten op 220-240 V AC.
· Het verwarmingselement mag niet
zijn ingeschakeld wanneer de matras
niet met water is gevuld en tijdens
leegmaken of vullen.
· Zorg ervoor dat het beddengoed niet in
contact komt met het verwarmingselement,
dit kan oververhitting veroorzaken.
· Voorkom dat scherpe voorwerpen zoals
naalden en spelden in aanraking komen
met het element.
VERWARMINGSELEMENT, THERMOSTAAT
EN BEDIENINGSPANEEL
Het verwarmingselement wordt geleverd
inclusief een thermostaat en een
bedieningspaneel.
De thermostaat controleert de temperatuur
van het verwarmingselement. Op het
bedieningspaneel kunt u de timer en de
temperatuur instellen.
CONTROLE VAN HET ELEMENT
Controleer de werking van het element
als volgt:
1. Sluit de stekker van het element aan op
de thermostaat en steek de stekker van de
voeding in de wandcontactdoos.
2. Stel op het bedieningspaneel de
maximale temperatuur in.
Zie hiervoor de instructie onder “instellen van
het bedieningspaneel”. Het verwarmingsele-
ment wordt nu na korte tijd handwarm.
3. Neem na het controleren van het element
de stekker uit de wandcontactdoos.
INSTRUCTIES VOOR WATERBEDDEN DIE
NIET VOORAF ZIJN GEMONTEERD
Maak ten behoeve van het doorleiden
van de kabel een opening in de bodem
van het bed of verwijder een hoekje uit
de bodemplaat. Plaats het element onder
de watermatras en de veiligheidsbekleding,
waarbij geen plooien mogen ontstaan.
INSTALLATIE IN EENPERSOONSBED MET
HARDE BODEM (FIG 1A)
1. Zorg ervoor dat de kabel niet klem zit
tussen het bedframe en de bedbodem.
Leg het element met de bedrukte kant naar
boven, direct op de bedbodem. Let erop
dat het element glad ligt zonder plooien.
BELANGRIJK!
Voorkom zo mogelijk dat het element
over naden wordt gelegd. Als dit niet
mogelijk is, dient de naad met brede
textieltape te worden afgeplakt alvorens
het element neer te leggen. Zorg ervoor
dat het gehele element wordt bedekt
door de veiligheidsbekleding en door de
watermatras. De veiligheidsbekleding en
de matras mogen boven het element geen
plooien vertonen.
2. Sluit de stekker van het element aan op
de thermostaat.
3. Nadat het bed volledig is gemonteerd
en de matras met water is gevuld, kan het
element worden aangesloten op het
wandcontact en kan de gewenste
temperatuur worden ingesteld. De
temperatuurinstelling is variabel, afhankelijk
van uw individuele behoee. De meeste mensen

15
geven de voorkeur aan een temperatuur van ca
28°C. Pas de temperatuur aan uw persoonlijke
behoefte aan.
INSTALLATIE IN TWEEPERSOONSBED MET
HARDE BODEM (FIG 1B)
Volg de procedure zoals bij een eenpersoons-
bed, maar let op het volgende:
BELANGRIJK!
In tweepersoonsbedden met twee
matrassen, dienen twee elementen te
worden gebruikt. De elementen mogen
niet onder de scheiding tussen de twee
matrassen worden geplaatst.
INSTALLATIE IN WATERBEDDEN MET
“ZACHTE ZIJWANDEN” (FIG 1C)
Zorg ervoor dat geen deel van het
verwarmingselement zich onder of in
contact met de isolatie rondom de randen
bevindt. Het gehele element dient onder de
watermatras en de veiligheidsbekleding te
liggen. Het element dient vlak te liggen.
BELANGRIJK!
In tweepersoonsbedden met twee matrassen,
dienen twee elementen te worden gebruikt. De
elementen mogen niet onder de scheiding tus-
sen de twee matrassen worden geplaatst.
OPWARMTIJD
De opwarmtijd van het water van 8°C tot 28°C
bedraagt 1-3 dagen, afhankelijk van de hoeveel-
heid water en het vermogen van het element.
AFKOELTIJD
Het afkoelen duurt langer dan het
opwarmen. De afkoeltijd vanaf 30°-28°C
bedraagt enkele dagen.
REINIGING
Reinig het element met een vochtige doek.
BELANGRIJK!
De kabel tussen het verwarmingselement
en de thermostaat kan niet gerepareerd of
vervangen worden. Bij beschadiging dient
het toestel te worden afgedankt.
INSTELLEN VAN HET BEDIENINGSPANEEL
Door indrukken van een willekeurige toets
op het bedieningspaneel zal het display
oplichten, zodat u het paneel ook in het
donker kunt aflezen. Om instellingen te
wijzigen dient u tijdens het invoeren van
de wijziging de kinderbeveiliging in te
drukken. U kunt instellen bij uitgeschakelde
timer of bij ingeschakelde timer.
INSTELLEN BIJ UITGESCHAKELDE TIMER
Standaard is het bedieningspaneel ingesteld
op uitgeschakelde timer. Als is omgeschakeld
naar instellen bij ingeschakelde timer, en u
wilt omschakelen naar instellen bij

16
UITSCHAKELEN MET BEHULP VAN DE
TIMER (FIG 2D)
Druk voor het instellen van de eindtijd van het
verwarmingselement op de toets,
tot het zwarte kader rondom het icoon
zichtbaar is. Druk daarna op de toets terwijl
u de tijd instelt met de toetsen.
INSTELLEN VAN DE KLOK (FIG 2B)
Voor correcte werking van de timer is het
belangrijk dat de klok de juiste tijd aangeeft.
Druk hiervoor op de toets tot het
zwarte kader rondom het icoon zichtbaar
is. Druk daarna op de toets terwijl u de
tijd instelt met de toetsen.
BELANGRIJK!
Nadat het bedieningspaneel is ontkoppeld,
blijft de tijd waarop de klok is ingesteld nog
korte tijd in het geheugen opgeslagen. Er is
echter geen garantie dat de tijd niet wordt
teruggesteld nadat het paneel is ontkoppeld.
uitgeschakelde timer, drukt u gedurende
1 seconde op de toets en op beide
toetsen. Bij uitgeschakelde
timer kunt u wel de temperatuur instellen,
maar niet de timer. De timer geeft --:-- aan,
wat betekent dat hij niet actief is.
INSTELLEN BIJ INGESCHAKELDE TIMER
Voor omschakelen van uitgeschakelde
timer naar ingeschakelde timer drukt u
gedurende 1 seconde op de toets
en op beide toetsen.
TEMPERATUUR (FIG 2A)
Druk, om de temperatuur te wijzigen, op de
toets tot het zwarte kader rondom
het icoon zichtbaar is. Druk daarna op de
toets terwijl u de temperatuur instelt
met de toetsen. Het staafdiagram
blijft vollopen tot het verwarming-
selement door de timerfunctie is uitgeschakeld.
INSCHAKELEN MET BEHULP VAN DE
TIMER (FIG 2C)
Druk voor het instellen van de starttijd
van het verwarmingselement op de
toets, tot het zwarte kader rondom het
icoon zichtbaar is. Druk daarna op de
toets terwijl u de tijd instelt met de
toetsen.

17
GARANTIE
Twee jaar fabrieksgarantie: een Calesco verwarmingselement dat niet
werkt als gevolg van een fabricagefout, wordt door de fabrikant vervan-
gen, op voorwaarde dat het element binnen twee jaar na de aankoopda-
tum aan de leverancier wordt teruggezonden. Vergeet niet de aankoopda-
tum en het in de doos aangegeven typenummer te vermelden.
Technischegegevens
Type
Vermogen
Afmetingen
6300
6315
6316
6342
6360 (110V)
300W
300x950 mm
6311
200W
300x630mm
6307
6320
100W
300x630mm
Temperatuurregeling
Voeding
Verwarmingscircuit
Isolatie van het element
Uitwendige kabel
Oververhittingsbeveiliging
Elektronisch.
230V (110V).
Geëtste koperfolie.
Dubbel geïsoleerd, gevulkaniseerd, met uitwendig omhulsel
van waterdichte vlamvertragende PVC, door een onafhankelijk
testlaboratorium getest volgens IEC 335.
Integraal in PVC gegoten. Waterdicht. Getest op treksterkte.
Handmatige terugstelbare beveiliging ingebouwd in het
element.
Elektronische thermostaat met
thermistortransductor.
Brandwerend plastic.
Tot 36°C.
Elektronische thermostaat +/- 0,25°C.
Temperatuurregeling
Materiaal
Temperatuurbereik
Temperatuurvariatie
op PVC matras
THERMOSTAAT EN BEDIENINGSPANEEL
ALARM EN STORINGCODES
MAATREGEL
Trek de stekker uit, wacht enkele
minuten en schakel de stroom weer in.
Neem contact op met verkoper.
Neem contact op met verkoper.
Neem contact op met verkoper.
DEFINITIE
Thermostaat oververhit
CODE
Err1
Err2
Err3
Err4
VERWARMINGSELEMENT

18
Calesco vattensängselement
med elektronisk termostat
LÄS ANVISNINGARNA NOGA INNAN
DU MONTERAR OCH ANVÄNDER
VÄRMEELEMENTET.
VIKTIGT!
· Elementet är endast avsett för vanliga
vattensängar med minimimått 75 x 200 cm
och minimum 80 liter. Vattendjupet är mini-
mum 5 cm för 100 W element. För övriga
element gäller minimum vattendjup 17 cm.
· Madrassen ska placeras på en hård
sängbotten.
· Elementet är ej avsett för medicinskt
bruk.
· Elementet får endast kopplas till växelström
220-230 Volt.
· Värmeelementet får ej vara inkopplat
i sängen när madrassen ej är vattenfylld
eller då tömning och påfyllning sker.
· Sängkläder får ej komma i kontakt med
elementet. Detta kan orsaka överhettning.
· Vassa föremål som nålar eller spikar får
ej stickas in i elementet.
VÄRMEELEMENTET, TERMOSTATEN OCH
KONTROLLENHETEN
Värmeelementet levereras med en termostat
och en kontrollenhet. Termostaten
kontrollerar temperaturen i värmeelementet
och kontrollenheten används för att ställa in
timern och önskad temperatur.
KONTROLL AV ELEMENTETS FUNKTION
1. Sätt i elementkontakten i termostatboxen
och anslut termostatens kontakt till
vägguttaget.
2. Ställ in maxtemperaturen på kontroll-
eneten. Se “använda kontrollenheten” för
instruktioner. Värmeelementet ska bli varmt
efter en liten stund (känn med handen).
3. Tag ut termostatens kontakt ur vägguttaget
efter kontrollen.
VIKTIGT OM MONTAGE I VATTENSÄNG!
För att kunna få ut sladden utanför
sängen behövs en öppning i sängbotten
eller att ett hörn på bottenplattan tas
bort. Elementet ska placeras under
vattenmadrassen och skyddsduken så
att inga veck uppstår.
MONTAGE I ENKELSÄNG MED HÅRD
BOTTEN (FIG 1A)
1. Akta sladden så att den inte kläms
mellan sängramen och bottenplattan. Lägg
elementet plant med textsidan upp direkt
på bottenplattan så att inga veck uppstår.
VIKTIGT!
Undvik om möjligt att lägga elementet över
skarvar. Om detta inte är möjligt, tejpa
skarven med bred vävtejp innan elementet
läggs ut. Se till att hela elementet täcks av
skyddsduken och vattenmadrassen. Såväl
skyddsduk som madrass ska vara fria från
veck över elementet.
2. Koppla elementets stickkontakt till
termostatboxen.
3. När sängen är färdigmonterad och
madrassen fylld med vatten ansluts
elementet till vägguttaget och önskad
temperatur ställs in. Rätt temperatur
varierar från person till person, men en
temperatur omkring 28°C passar de flesta.
Prova dig fram till din egen temperatur.

19
MONTAGE I DUBBELSÄNG MED HÅRD
BOTTEN (FIG 1B)
Som vid enkelsäng, men observera
följande:
VIKTIGT!
I dubbelsäng med två madrasser ska
två element användas. Elementet ska
placeras under respektive madrass. Det
får ej placeras under delningen mellan
madrasserna.
MONTAGE I VATTENSÄNGAR TYP ”SOFT
SIDER” (FIG 1C)
Se till att inte någon del av värmeelementet
kommer under eller mot isoleringen runt
kanterna. Hela elementet ska ligga under
vattenmadrassen och skyddsduken.
Elementet ska ligga plant.
VIKTIGT!
I dubbelsäng med två madrasser ska
två element användas. Elementet ska
placeras under respektive madrass. Det
får ej placeras under delningen mellan
madrasserna.
UPPVÄRMNINGSTID
Uppvärmningstiden för vattnet från 8°C till
28° är 1-3 dygn beroende på vattenvolym
och elementets effekt.
AVSVALNINGSTID
Avsvalningen tar längre tid än uppvärmningen.
Avsvalningstiden från 30°C till 28°C kan vara
flera dygn.
RENGÖRING
Rengör elementet med en fuktig trasa.
VIKTIGT!
Sladden mellan värmeelementet och
termostaten kan inte repareras eller
ersättas. Om den skadas bör produkten
kasseras.
ANVÄNDA KONTROLLENHETEN
När man trycker på en knapp på kontroll-
enheten lyser skärmen upp så att användaren
kan använda enheten när det är mörkt.
För att ändra inställningar ska barnsäkerhets-
knappen tryckas in samtidigt som
ändringar görs. Det finns ett läge där timern
är aktiverad och ett där timern är inaktiverad.
TIMER INAKTIVERAD
Vid leverans är timern inställd på att vara
inaktiverad. Om kontrollenhetens timer är
aktiverad och man vill inaktivera den, tryck
in och båda knapparna under
1 sekund. I timer avaktiveradläget kan
användaren ställa in temperaturen men inte
timern. Timern visar --:--, vilket innebär
att den är satt ur funktion.
TIMER AKTIVERAD
Om timern är inaktiverad, tryck in och
båda knapparna under 1 sekund
för att aktivera den.

20
TEMPERATUR (FIG 2A)
För att ändra temperaturen, tryck på
knappen upprepade gånger tills
den svarta kvadraten omger symbolen.
Tryck sedan in knappen medan du
justerar temperaturen med
knapparna. Stapelindikatorn
fylls på kontinuerligt tills timerns upp-
värmningstid är slut.
STÄLLA IN KLOCKAN (FIG 2B)
Om timern ska fungera korrekt bör klockan
ställas in på rätt tid. För att ställa klockan,
tryck på knappen upprepade
gånger tills den svarta kvadraten omger
symbolen. Tryck sedan in
knappen medan du justerar temperaturen
med knapparna.
VIKTIGT!
Om kontrollenheten är utan ström kommer
den ihåg tiden klockan är inställd på under
en kort period. Det kan dock ej garanteras
att tiden inte nollställs om enheten varit
utan ström.
TIMER OFF (FIG 2D)
För att ställa in sluttiden för uppvärming
av elementet, tryck på knappen
upprepade gånger tills den svarta kvadraten
omger symbolen. Tryck sedan in
knappen medan du justerar temperaturen
med knapparna.
TIMER PÅ (FIG 2C)
För att ställa in starttiden för uppvärming
av elementet, tryck på knappen
upprepade gånger tills den svarta kvadraten
omger symbolen. Tryck sedan in
knappen medan du justerar temperaturen
med knapparna.
