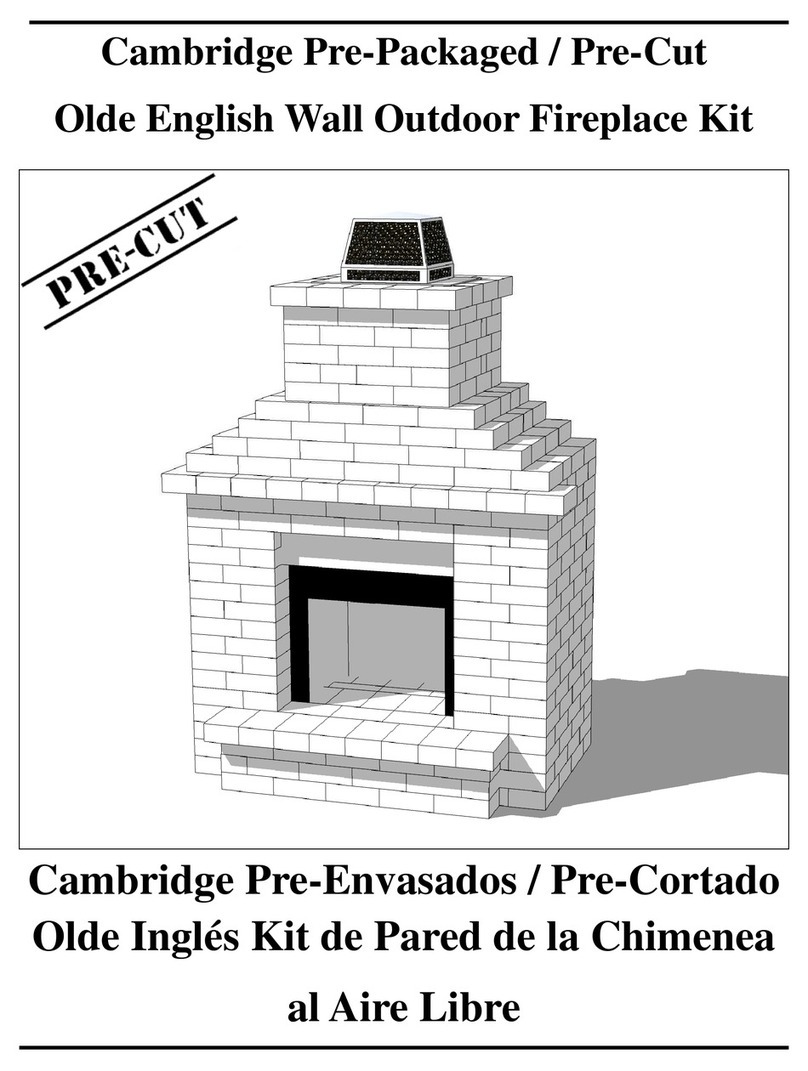

CAMBRIDGE Olde English User manual

Cambridge Pre-Envasados / Pre-Cut
Olde Inglés Kit de Pared de la Chimenea
al Aire Libre
(con sonido envolvente de lujo)
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
(with Deluxe Surround)

2011
1
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround

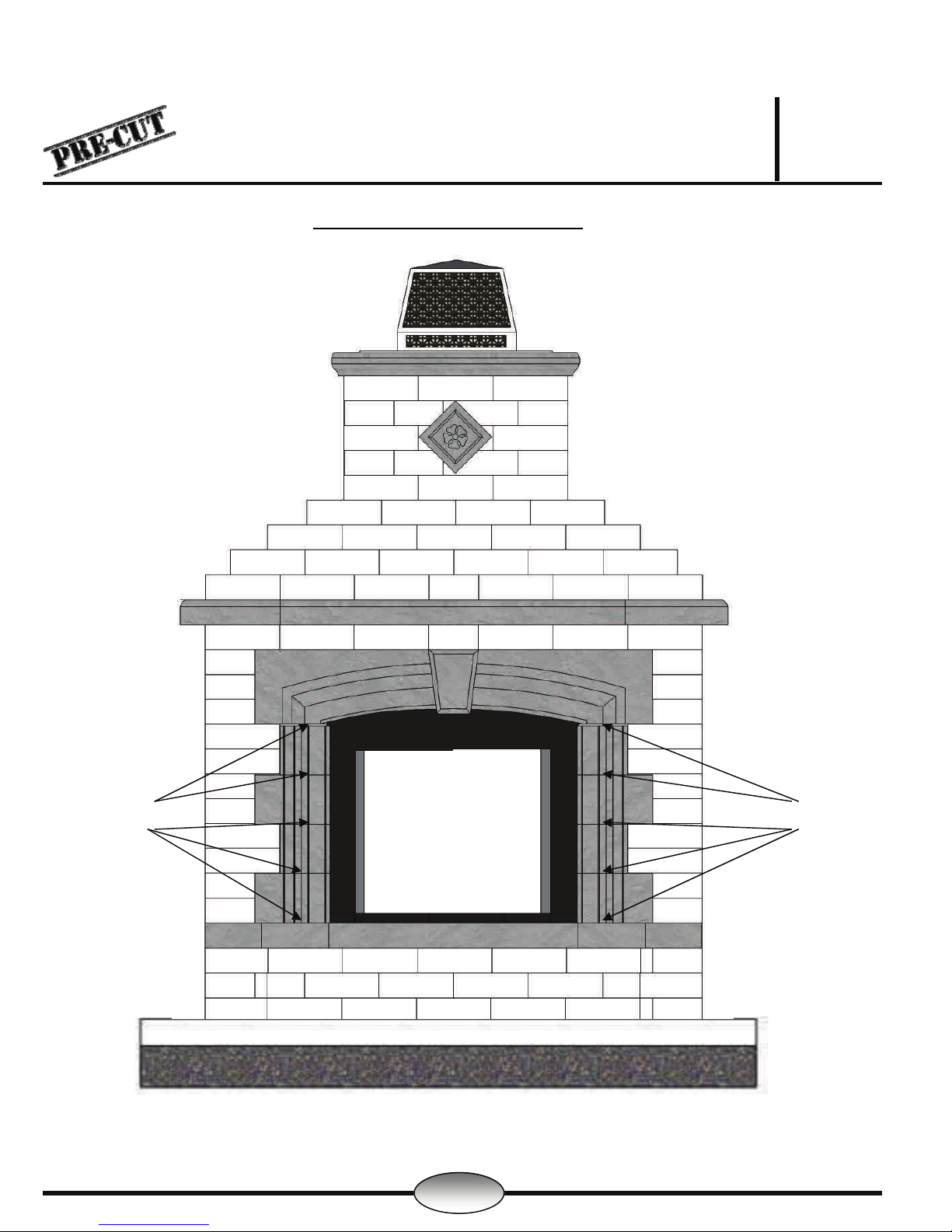

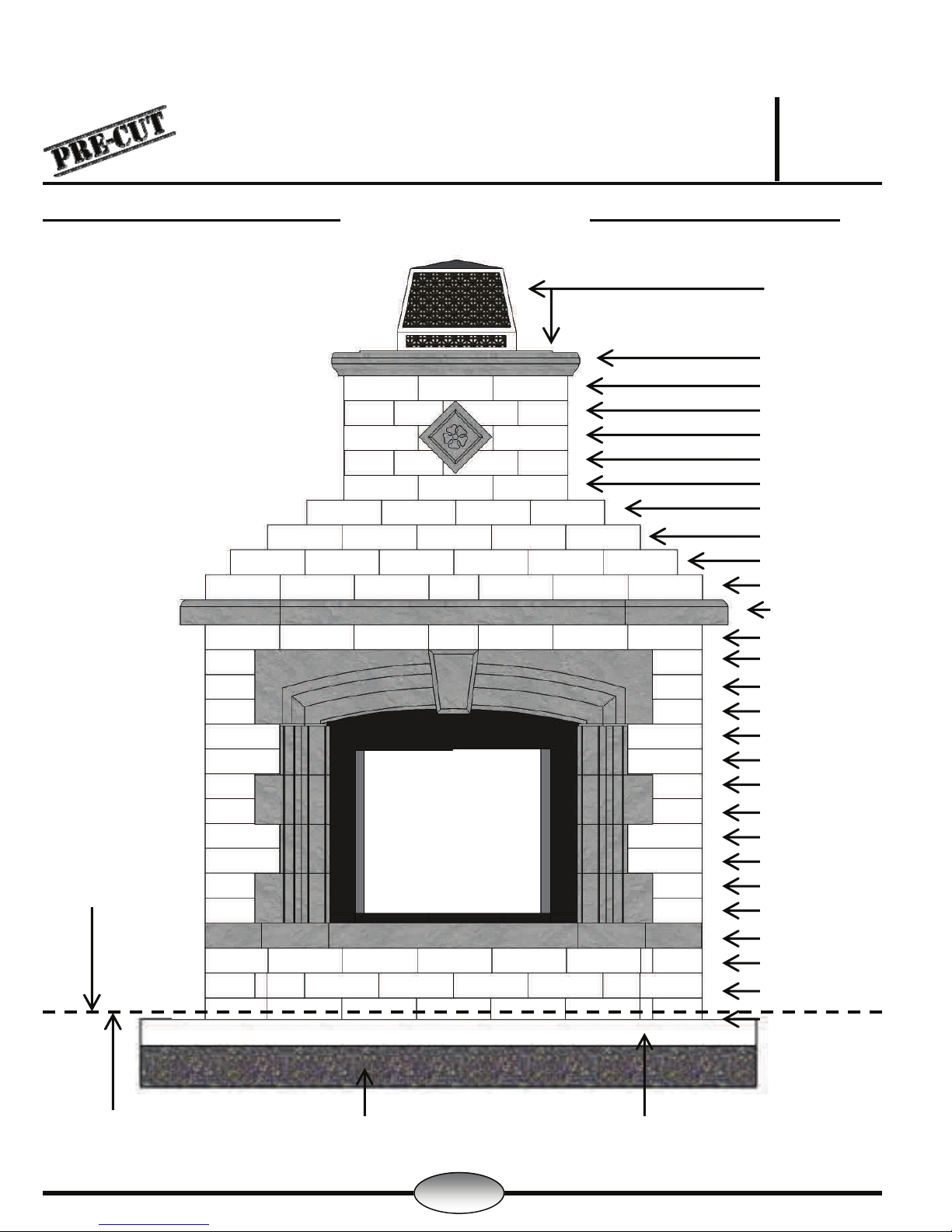

LayerReferenceGuide: GuíadeReferencia:
Finished 
Grade 
2” Above Top of
Foundation layer
Layer2
Layer3
Layer7
Layer5
Layer6
Layer4
Layer11
Layer10
Layer8
Layer9
Layer16
Layer15
Layer14
Layer13
Layer12
Layer20
Layer19
Layer18
Layer17
Layer21
Layer22
Layer25
Layer24
Layer23
Layer26
Layer27
Layer28
Layer1
6” Compacted 3/4” stone 4” Concrete slab (4000 PSI)

2011
2
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround

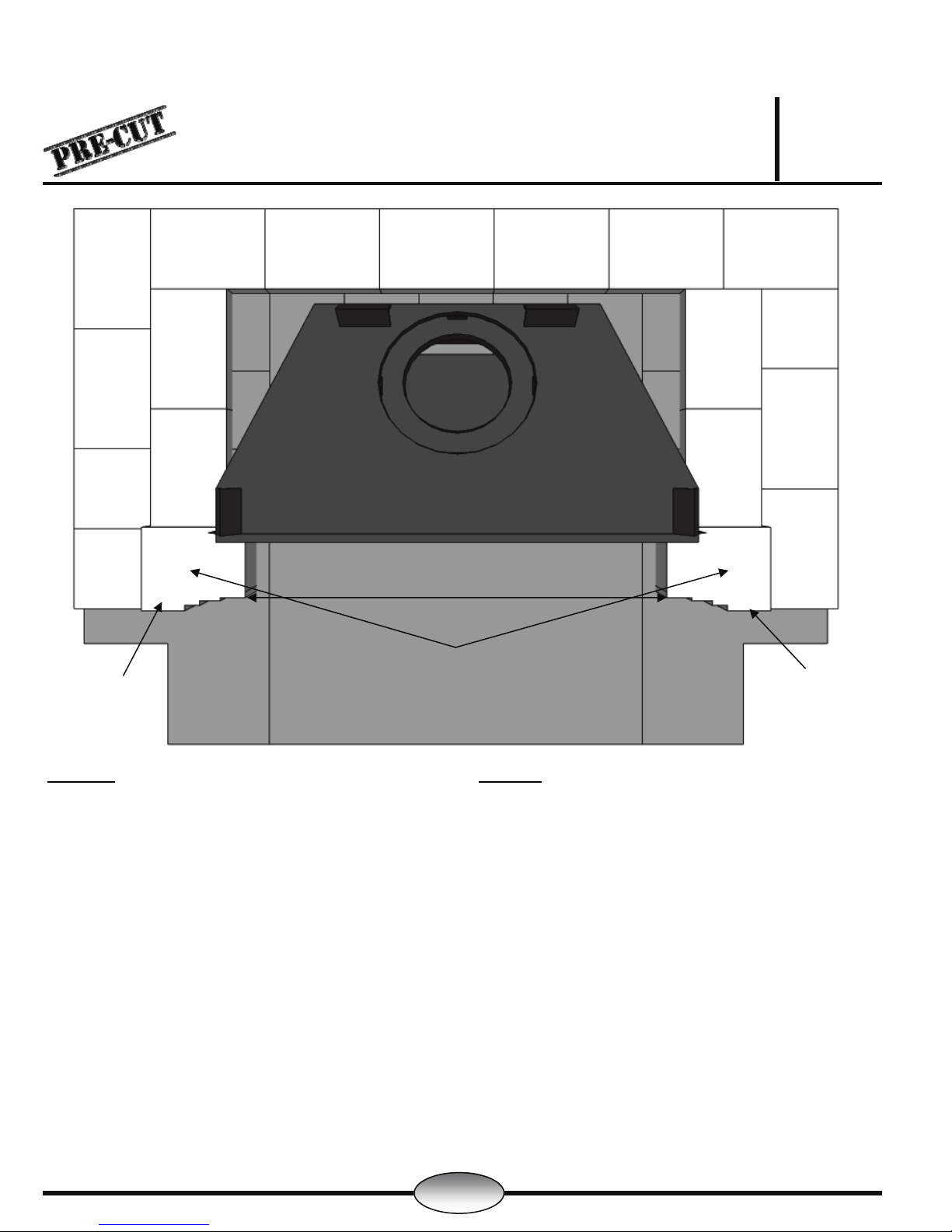

ShimPlacementDetail:
PlaceBlue,orRedshimhere.PlaceBlue,orRedshimhere.

2011
3
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Cambridge Fireplace:
This unit is capable of burning natural gas, propane and wood. If either propane or natural gas is the
preferred method of burning, seek a licensed professional plumber before construction. Also, if using
propane or natural gas, a knockout is located on either side of the unit to facilitate gas piping. All piping
and knockouts must be completed before installing blocks around unit as the unit will become inaccessi-
ble when construction is completed.
*NOTE: The Lennox™ Fireplace Installation Manual supplied with this kit is for a house interior instal-
lation which as per Lennox™ does not apply for this application except for installation of air-cooled
chimney as shown in layer 4-A.
**NOTE: Air-Cooled Chimney extensions are available in 1’, 2’, & 4’ lengths. Call your Cambridge Dis-
tributor for pricing and availability.
Items Included in the Fireplace Kit:
1 - Lennox™ Stainless Steel Fireplace with
instruction manual
1 - 4 Foot air-cooled chimney
1 - Black powder coated termination cap
1 - Galvanized flashing for top of completed
fireplace
1 - Reinforced concrete lintels 56” x 4” x 8”
4 - Reinforced concrete lintels 32” x 4” x 8”
3 - Plastic shim pack sheet for leveling lintels
or block as needed
6 - Cubes of Cambridge Olde English Wall
1 - Installation manual for concrete pad and
Olde English Wall
1 - Cast stone surround
Material Required:
¾” clean stone (approx. 1 ton)
Concrete (approx. 32-80 lb bags)
(4) 8” concrete tubes 36” long
Cambridge concrete adhesive (approx. 6-29
oz. or 17-10.3 oz. tubes)
(4 pcs) 2” x 4” x 8’ lumber
2 ½” wood screws
½” rebar (approx. 15’)
Silicone for flashing
Tools Required for Fireplace Kit Installation:
Safety Goggles
Ear Protection
Dust Mask
Gloves
Shovels (digging & flat)
Metal Cutters for banding on cubes
Mason Hammer (chipping, hammer)
Road Stone Rake
Tamper (Hand or Mechanical)
Wheelbarrow
Level (2’ and 6’ recommended)
Speed Square
Caulk Gun 10 oz or 28 oz (depends on what size ad-
hesive is purchased)
Rubber Mallet
14” Demo saw with diamond blade
Tape Measure
Marking Device (pencil, soap stone, etc)
Chalk Line
Hand Broom
Concrete Tools (Trowel/Floats)
6 Foot ladder or scaffold according to your compa-
ny’s state, and OSHA safety policy
Drill & 1/16” bit
5/16” nut driver
7 ¼” Circular saw with wood blade
4” Electric grinder
4” Diamond cup grinder
15’ Ratchet strap

2011
4
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Chimenea de Cambridge:
Esta unidad es capaz de quemar gas natural, propano, y la madera. Si bien el propano o el gas natural es
el método preferido de la quema, buscar un profesional con licencia para la construccion. Asimismo, si
utiliza gas propano o gas natural, un golpe de gracia se encuentra a ambos lados de la unidad para facili-
tar la tubería de gas. Todas las tuberías y los golpes de gracia debe ser completado antes de instalar los
bloques alrededor de la unidad como la unidad se convertirá en inaccesibles cuando se complete la con-
struccion.
* NOTA: La Chimenea Lennox ™ Manual de instalaci n suministrado con el kit para una instalaci n inte
-rior de la casa que según Lennox ™ no se aplica para esta aplicaci n, salvo para la instalacion de
chimenea enfriado por aire, como se muestra en el paso 4.
** NOTA: Refrigeracion por aire extensiones de la chimenea están disponibles en 1’, 2’ de longitud, y 4.
Llame a su distribuidor de Cambridge para la fijación de precios y la disponibilidad.
Artículos Incluidos en el Kit de la Chimenea:
1 - Lennox ™ de acero inoxidable de chimenea con
manual de instrucciones
1 - 4 pies chimenea enfriado por aire
1 - Polvo Negro tapa de terminaci n de cubierta
1 - Galvanizado intermitente para la tapa de la
chimenea completa
1 - Dinteles de hormigon armado de 56” x 4” x 8”
4 - Dinteles de hormigon armado de 32” x 4” x 8”
3 - Cuña de plástico hoja de paquete para nivelar din-
teles o bloquear cuando sea necesario
1 - Reparto de piedra rodean lujo
6 - Cubos de Olde Cambridge Inglés Pared
1 - Manual de instalacion para la plataforma de con-
creto y Olde Inglés pared
Material Requerido:
¾” Piedra limpia (aprox 1 tonelada)
Hormigon (aprox. 32-bolsas de 80 libras)
(4) 8” Tubos de hormigon de 36” de largo
Cambridge concretas adhesivo (aprox. 6-29oz o 17-10.3
oz. Tubos)
(4 piezas) de 2”x 4” x 8”de madera
2 ½” tornillos para madera
½” Barra de refuerzo (aprox. 15’)
Silicona para el flasheo
Herramienta Requerida Para la Instalacion del Kit:
Gafas de seguridad
Protecci n auditiva
Máscara de polvo
Guantes
Palas (excavaci n y plano)
Cortadores de Metal de bandas en los cubos
Mason Hammer (astillado, martillo)
Camino del rastrillo de Piedra
Sabotaje (manual o mecánica)
Carretilla
Nivel (2’ y 6’ recomendado)
Velocidad de la Plaza
Pistola para calafatear 10 oz o 28 oz (depende de qué
tamaño es comprar pegamento)
Martillo de goma
14 “Demo sierra con disco de diamante
Cinta métrica
Dispositivo de marcado (lápiz, piedra jabon, etc)
Línea de tiza
Escoba de mano
Herramientas concretas (paleta / flotadores)
6 pies escalera o andamio de acuerdo al estado de su
empresa, y la política de seguridad de OSHA
Taladro y 1/16” bits
5 /16” Tuerca conductor
7 ¼” Sierra circular con hoja de madera
4” Amoladora eléctrica
4” Amoladora de la taza del diamante
15’ Ratchet strap

2011
5
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Fireplace Concrete Pad Construction:
Call 811 for information on underground utility marking. Select desired location and exca-
vate 88” L x 60” W x 12” D area for concrete pad. Install four 8” diameter concrete tubes to
frost-line as per local code. Fill excavated area with approximately 6” of ¾” clean gravel,
compacting every 3”. (Do not fill concrete tubes with gravel). Frame remaining 4” with
2”x4” lumber to create a level pad. (Be sure 2”x4” wood frame is perfectly level, front to back
and side to side) See attached drawing for details of steel reinforcement rod placement. Fill
concrete tubes and 2”x4” wood frame with a 4,000 psi strong concrete mix.
* Allow concrete pad to cure for 48 hours.
Construccion Concreta del Cojín de la Chimenea:
Llame al 811 para obtener informaci n sobre la utilidad de metro marcado. Seleccione la ubi-
caci n deseada y excavar 88” de largo x 60” W x 12” D área de plataforma de concreto. In-
stale cuatro 8” de diámetro de los tubos de hormig n a las heladas-line como por el c digo lo-
cal. Llene la zona excavada con aproximadamente 6” de ¾” limpia grava, compactando cada
3”. (No llene los tubos de concreto con grava). Marco restantes 4” con 2” x4”de madera para
crear una plataforma de nivel. (Asegúrese de 2” x 4” marco de madera está perfectamente
horizontal, de adelante hacia atrás y de lado a lado) Véanse los detalles del dibujo para la col-
ocaci n de varillas de acero de refuerzo. Relleno de concreto y tubos de 2” x4” marco de
madera con una mezcla de concreto 4000 PSI fuerte.
* Deje que la almohadilla para curar por un mínimo de 48 horas.

2011
6
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround

A BC
E
D
Fireplace Concrete Pad Detail-Cross Section Drawing:
Concreta del cojín de la chimenea detail Dibujo Seccionado Transversalmente:
23”
AA
1/2”Rebar
AA
16”
88”
60”
30”
A - ½” steel reinforcing rod / Barra de refuerzo de acero
B - 4” concrete slab / Bloque de cemento de 4”
C - 6” of ¾ clean stone / 6” de ¾ grave limpia
D - To frostline as per local code / al frostline segun codigo local
E - 8” concrete sonotubes / 8” de sonotubes de concreto
Top View-Footing Detail / Vision Superior-Detaile De Pie:
A - 8” concrete sonotubes / 8” de sonotubes de concreto


2011
7
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround

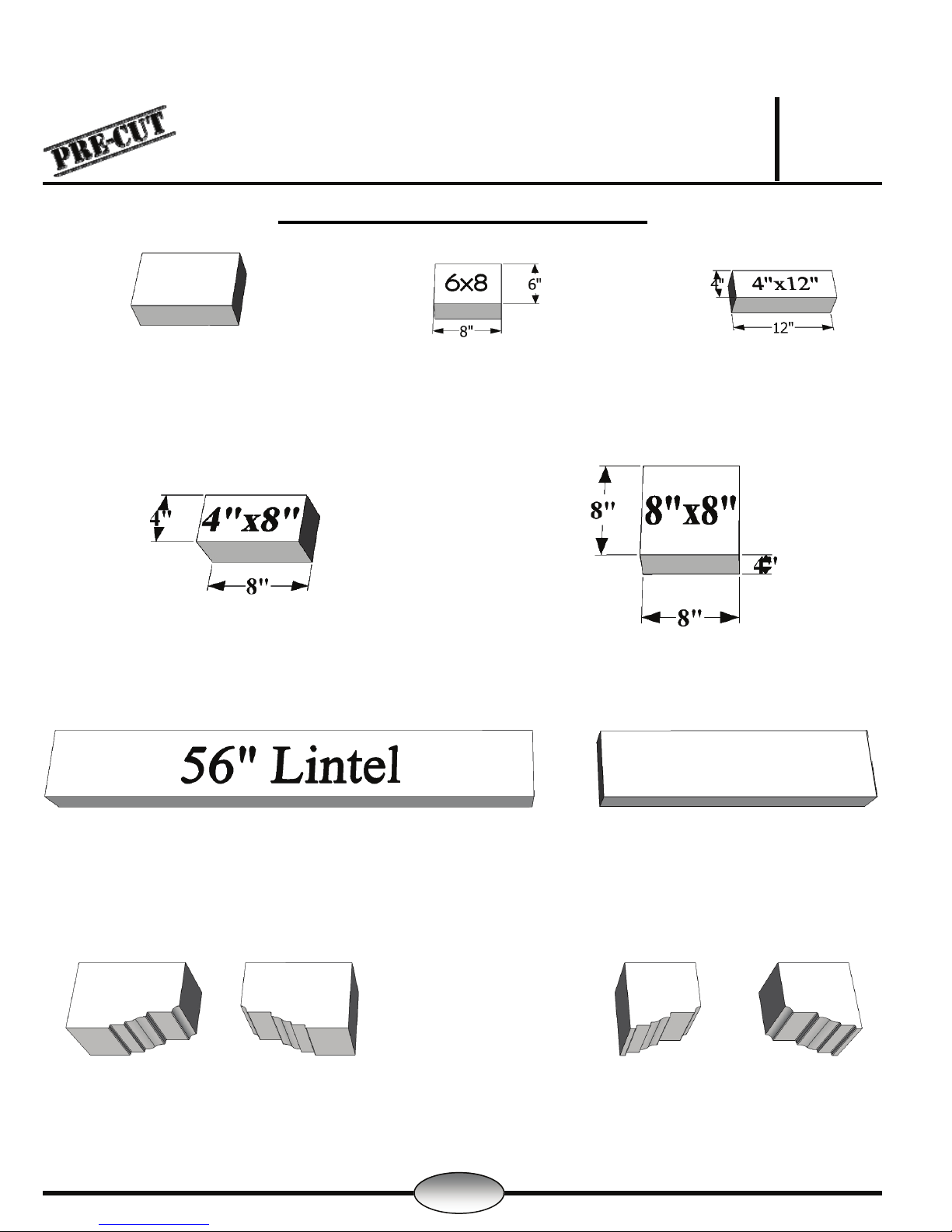

Stones Included In The Kit:
56” Lintel (2 Pieces) 20” Lintel (4 Pieces)
Wall Stones (440 Pieces) 6”x8” Cut Stone (2 Pieces) 4”x12” Cut Stone (11 Pieces)
4”x8” Cut Stone (9 Pieces) 8”x8” Cut Stone (47 Pieces)
Large Cast Stone Legs (4 Pieces) Small Cast Stone Legs (4 Pieces)
20” Lintel

2011
8
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Hearth Left Corner (1 Piece) Hearth Center (1 Piece) Hearth Left Corner (1 Piece)
Cast Headstone (1 Piece)
Cast Stone Hearth Corners(2 Pieces) Cast Stone Hearth (1 Piece)
Cast Stone Cap “B” (2 Pieces) Cast Stone Cap “A” (2 Pieces)

2011
9
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
10” 10”

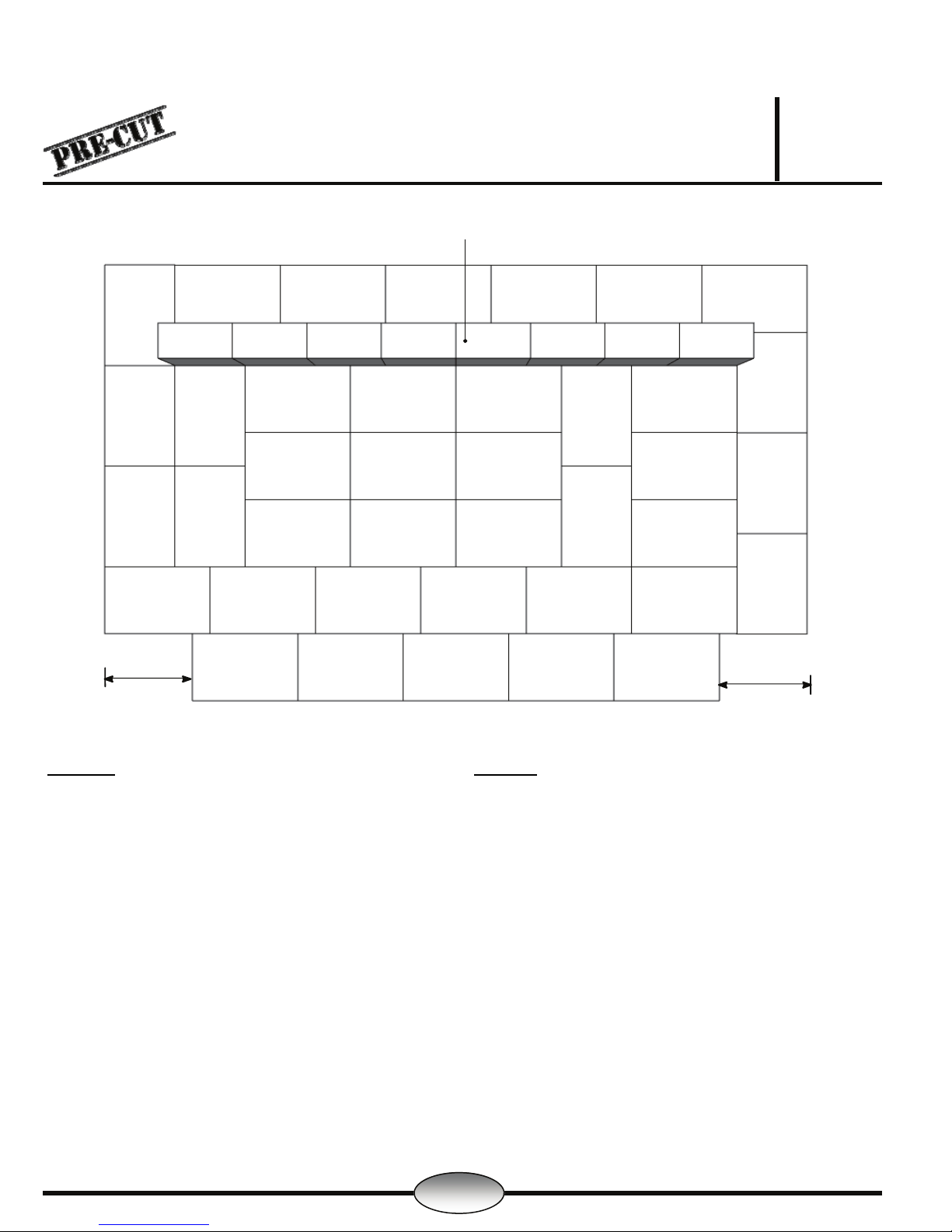

Layer 1:
Piece Count = (47) Wall Stones
Mark a line 4” in on the left, right, front and
back from the outside of the concrete pad to cre-
ate a fireplace footprint. Apply concrete adhesive
and install wall stones according to photo.
Note the 10” dimension located on the drawing
indicating where to begin hearth.
Please ensure that this and each additional layer
is as level as possible. Work slowly and methodi-
cally and check that each layer is installed cor-
rectly before proceeding to the next layer.
Capa 1:
Numero de Piezas = (47) Piedras de Pared
Marque una línea de 4” en la izquierda, derecha,
delante y detrás de fuera de plataforma de concre-
to para crear una huella chimenea. Aplique el ad-
hesivo de hormigon.
Tenga en cuenta los 10” dimension se encuentra
en el dibujo que indica por donde empezar hogar.
Por favor, asegúrese de que ésta y cada capa adi-
cional es lo más nivelado posible. Trabaje despacio
y met dicamente y comprobar que cada capa se
ha instalado correctamente antes de proceder a la
siguiente capa.
8 Blocks Stand On End/ Soporte de 8 bloques en extremo

2011
10
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround

Layer 2:
Piece Count = (38) Wall Stones, (2) 6x8 Cut
Stones
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
(Do not count blocks standing on end from last
layer.)
Capa 2:
Numero de Piezas = (38) Piedras de Pared, (2)
Piedras Cortadas 6x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
(No cuente los bloques de pie en la final de la últi-
ma capa.)
6x8
6x8

2011
11
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Layer 3:
Piece Count = (39) Wall Stones
Apply concrete adhesive and install wall stones
according to the photo.
Capa 3:
Numero de Piezas = (39) Piedras de Pared
Instalacion de la pared de piedra de acuerdo a la
foto. Aplique el adhesivo de hormigon.

2011
12
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround


Layer 4:
Piece Count = (26) Wall Stones, (1) 8x8 Cut
Stone, (1) Cast Stone Hearth, (2) Cast Stone
Hearth Corners.
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Hearth Placement:
Center the large cast stone hearth then add the
left and right corners. Level and apply concrete
adhesive.
Capa 4:
Numero de Piezas = (26) Piedras de Pared, (1)
Piedra Cortada 8x8, (1) Hogar de Piedra Fundi-
do, (2) Emitidos Esquinas Chimenea de Piedra.
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
Hogar de clasificación:
Centro de la chimenea de piedra artificial de
gran continuacion, agregue las esquinas
izquierda y derecha. Nivel y aplicar el adhesivo
de hormigon.
8x8
½”overhang
2”overhang½”overhang
13”
42”
Cast Stone
Hearth Corner
Cast Stone
Hearth Corner
Cast Stone
Hearth

2011
13
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround



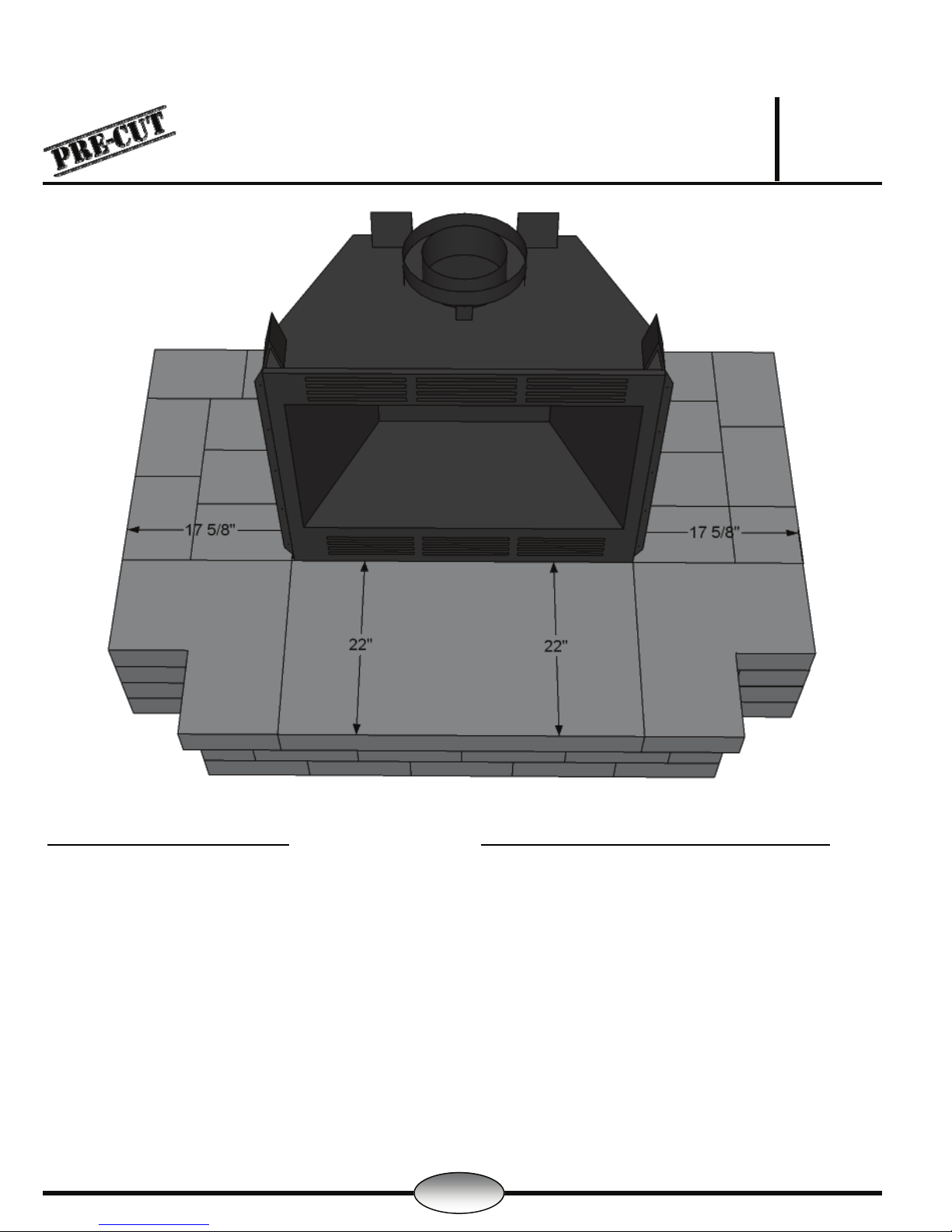

Layer 4-A: Firebox Placement
Install firebox unit 22” from the front of layer 4
and 17 5/8” in on the left and right side.
Remove protective film from fireplace face. Re-
move plastic covering on curtain and rubber feet
on fire-grate.
Install air-cooled chimney on to unit according
to manufacturer’s directions found in Lennox™
firebox.
Capa 4-A: Colocacion de la Caja de Fuegos.
Instale la unidad caja de fuego de 22” desde el
frente de la capa 4 y 17 5/8” en el lado izquierdo y
derecho.
Retire la película protectora de la cara de la
chimenea. Quite el plástico que cubre los pies de
cortina y de goma en el fuego rejilla.
Instalacion de chimenea enfriado por aire a la
unidad de acuerdo a las instrucciones del fabri-
cante que se encuentran en Lennox ™.

2011
14
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround


Layer 4-B:
Remove firebox plate top support with a Phillips
screwdriver.
Capa 4-B:
Retire el soporte del fog n placa superior con un
destornillador de estrella.

2011
15
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Layer 5:
Piece Count = (14) Wall Stones, (3) 8x8 Cut
Stones
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
Note: There are 8 cast stone pieces that make up
the legs for the surround - (4) large and (4)
small.
Apply concrete adhesive and install (2) of the
large cast stone legs as shown. Make sure you
maintain the (40”) opening as shown.
Capa 5:
Numero de Piezas = (14) Piedras de Pared, (3) Pie-
dras Cortadas 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
Hay 8 piezas de piedra artificial que forman las
piernas de la envolvente - (4) grandes (4) pe-
quenos
Instale (2) de las piedras gran elenco, como se
muestra. Asegúrese de mantener el (40”) se abre la
muestra. Aplique el adhesivo de hormigon.
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
8x8
8x8
8x840”
PlaceBlue,orRedshimhere.
LargeCastStonelegsLargeCastStonelegs

2011
16
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Layer 6:
Piece Count = (14) Wall Stones, (3) 8x8 Cut
Stones
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Capa 6:
Numero de Piezas = (14) Piedras de Pared, (3) Pie-
dras Cortadas 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8x8
8x8
8x8
PlaceBlue,orRedshimhere.

2011
17
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Layer 7:
Piece Count = (14) Wall Stones, (3) 8x8 Cut
Stones, (1) 4x12 Cut Stone
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
Apply concrete adhesive and install (2) of the
small cast stone legs as shown. Make sure you
maintain the (40”) opening as shown.

Capa 7:
Numero de Piezas = (14) Piedras de Pared, (3) Pie-
dras Cortadas 8x8, (1) Piedra Cortada 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
Instale (2) de las piedras de yeso pequeña como se
muestra. Asegúrese de mantener el (40”) se abre la
muestra. Aplique el adhesivo de hormigon.
8x8
8x8
8x8
40”

4x12
SmallCastStonelegsSmallCastStonelegs

2011
18
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Layer 8:
Piece Count = (14) Wall Stones, (3) 8x8 Cut
Stones, (1) 4x12 Cut Stone
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
Capa 8:
Numero de Piezas = (14) Piedras de Pared, (3) Pie-
dras Cortadas 8x8, (1) Piedra Cortada 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
8x88x8
8x8
4x12
PlaceBlue,orRedshimhere.

2011
19
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/ Deluxe Surround
Layer 9:
Piece Count = (14) Wall Stones, (3) 8x8 Cut
Stones
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
Apply concrete adhesive and install (2) of the
large cast stone legs as shown. Make sure you
maintain the (40”) opening as shown.
Capa 9:
Numero de Piezas = (14) Piedras de Pared, (3) Pie-
dras Cortadas 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
Instale (2) de las piedras gran elenco, como se
muestra. Asegúrese de mantener el (40”) se abre la
muestra. Aplique el adhesivo de hormigon.
8x8
8x8
40”
LargeCastStonelegsLargeCastStonelegs
