CAMBRIDGE Pre-Packaged User manual

Cambridge Pre-Envasados / Pre-Cortado
Olde Inglés Kit de Pared de la Chimenea
al Aire Libre
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit

2011
1
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit

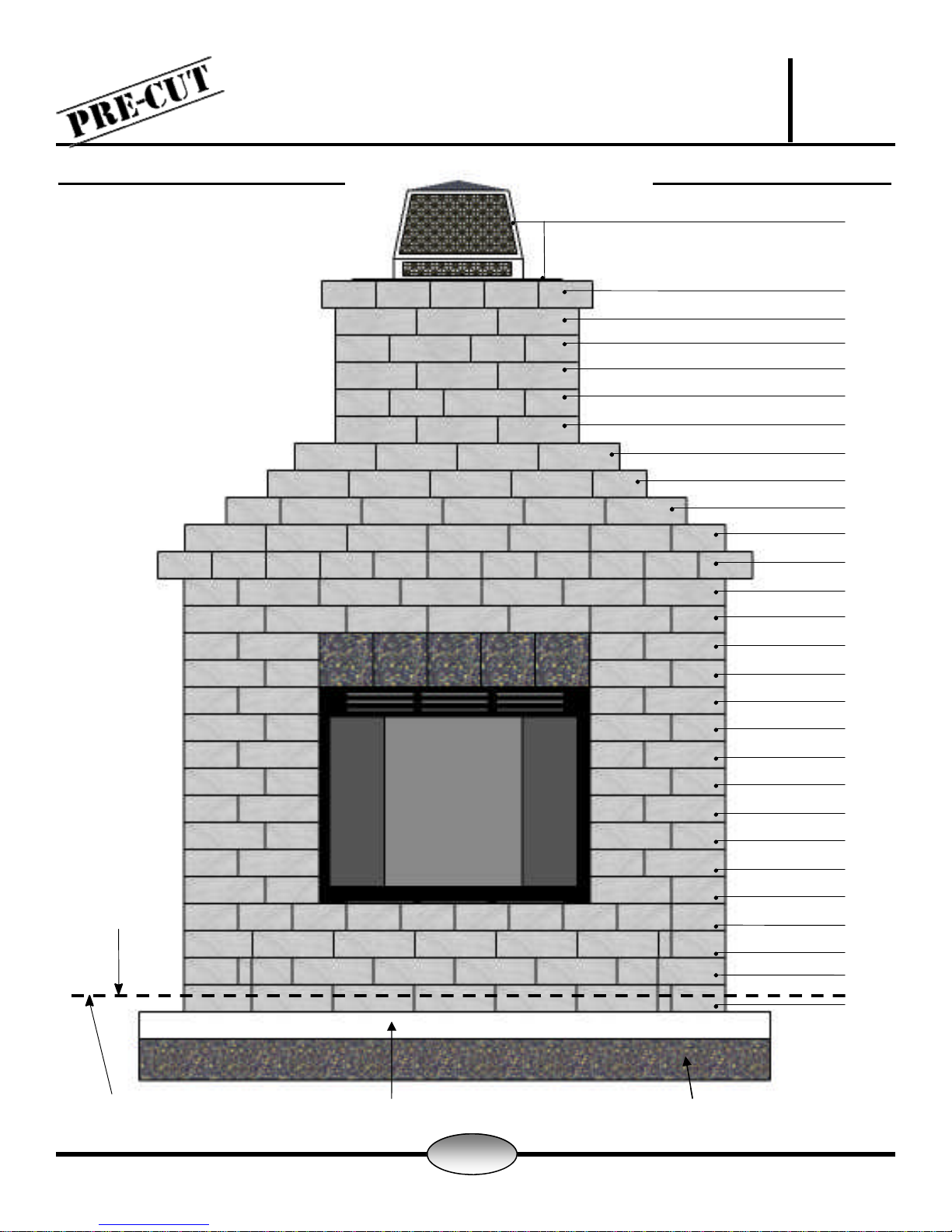

Layer Reference Guide: Guía de Referencia:
28
Finished
Grade
2 ” Above Top of
Foundation Layer
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
4” Concrete slab (4000 PSI) 6” Compacted 3/4” stone

2011
2
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Cambridge Fireplace:
This unit is capable of burning natural gas, propane and wood. If either propane or natural gas is the
preferred method of burning, seek a licensed professional plumber before construction. Also, if using
propane or natural gas, a knockout is located on either side of the unit to facilitate gas piping. All piping
and knockouts must be completed before installing blocks around unit as the unit will become inaccessi-
ble when construction is completed.
*NOTE: The Lennox™Fireplace Installation Manual supplied with this kit is for a house interior instal-
lation which as per Lennox™does not apply for this application except for installation of air-cooled
chimney as shown in layer 4-A.
**NOTE: Air-Cooled Chimney extensions are available in 1’, 2’, & 4’ lengths. Call your Cambridge Dis-
tributor for pricing and availability.
Items Included in the Fireplace Kit:
1 - Lennox™Stainless Steel Fireplace with
instruction manual
1 - 4 Foot air-cooled chimney
1 - Black powder coated termination cap
1 - Galvanized flashing for top of completed
fireplace
2 - Reinforced concrete lintels 56” x 4” x 8”
4 - Reinforced concrete lintels 30” x 4” x 8”
3 - Plastic shim pack sheet for leveling lintels
or block as needed
6 - Cubes of Cambridge Olde English Wall
1 - Installation manual for concrete pad and
Olde English Wall
Material Required:
¾” clean stone (approx. 1 ton)
Concrete (approx. 32-80 lb bags)
(4) 8” concrete tubes 36” long
Cambridge concrete adhesive (approx. 6-29
oz. or 17-10.3 oz. tubes)
(4 pcs) 2” x 4” x 8’ lumber
2 ½” wood screws
½” rebar (approx. 15’)
Silicone for flashing
Tools Required for Fireplace Kit Installation:
Safety Goggles
Ear Protection
Dust Mask
Gloves
Shovels (digging & flat)
Metal Cutters for banding on cubes
Mason Hammer (chipping, hammer)
Road Stone Rake
Tamper (Hand or Mechanical)
Wheelbarrow
Level (2’ and 6’ recommended)
Speed Square
Caulk Gun 10 oz. or 28 oz. (depends on what size ad-
hesive is purchased)
Rubber Mallet
14” Demo saw with diamond blade
Tape Measure
Marking Device (pencil, soap stone, etc)
Chalk Line
Hand Broom
Concrete Tools (Trowel/Floats)
6 Foot ladder or scaffold according to your com-
pany’s state, and OSHA safety policy
Drill & 1/16” bit
5/16” nut driver
7 ¼” Circular saw with wood blade
4” Electric grinder
4” Diamond cup grinder

2011
3
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Chimenea de Cambridge:
Esta unidad es capaz de quemar gas natural, propano, y la madera. Si bien el propano o el gas natural es
el método preferido de la quema, buscar un profesional con licencia para la construcci n. Asimismo, si
utiliza gas propano o gas natural, un golpe de gracia se encuentra a ambos lados de la unidad para facili-
tar la tubería de gas. Todas las tuberías y los golpes de gracia debe ser completado antes de instalar los
bloques alrededor de la unidad como la unidad se convertirá en inaccesibles cuando se complete la con-
struccion.
* NOTA: La Chimenea Lennox ™Manual de instalaci n suministrado con el kit para una instalaci n
inte-rior de la casa que según Lennox ™no se aplica para esta aplicaci n, salvo para la instalaci n de chi-
menea enfriado por aire, como se muestra en el paso 4.
** NOTA: Refrigeracion por aire extensiones de la chimenea están disponibles en 1’, 2’ de longitud, y 4.
Llame a su distribuidor de Cambridge para la fijación de precios y la disponibilidad.
Artículos Incluidos en el Kit de la Chimenea:
1 - Lennox ™de acero inoxidable de chimenea con
manual de instrucciones
1 - 4 pies chimenea enfriado por aire
1 - Polvo Negro tapa de terminaci n de cubierta
1 - Galvanizado intermitente para la tapa de la
chimenea completa
2 - Dinteles de hormigon armado de 56” x 4” x 8”
4 - Dinteles de hormigon armado de 30” x 4” x 8”
3 - Cuña de plástico hoja de paquete para nivelar
dinteles o bloquear cuando sea necesario
1 - Reparto de piedra rodean lujo
6 - Cubos de Olde Cambridge Inglés de Pared
1 - Manual de instalacion para la plataforma de
concreto y Olde Inglés pared
Material Requerido:
¾” Piedra limpia (aprox 1 tonelada)
Concreto (aprox. 32-bolsas de 80 libras)
(4) 8” Tubos de hormigon de 36” de largo
Cambridge concretas adhesivo (aprox. 6-29 oz. o
17- 10.3 oz. Tubos)
(4 piezas) de 2” x 4” x 8’ de madera
2 ½” tornillos para madera
½” Barra de refuerzo (aprox. 15’)
Silicona para el flasheo
Herramienta Requerida Para la Instalacion del
Kit:
Gafas de seguridad
Proteccion auditiva
Máscara de polvo
Guantes
Palas (excavacion y plano)
Cortadores de Metal de bandas en los cubos
Mason Hammer (astillado, martillo)
Camino del rastrillo de Piedra
Sabotaje (manual o mecánica)
Carretilla
Nivel (2’ y 6’ recomendado)
Velocidad de la Plaza
Pistola para calafatear 10 oz. o 28 oz. (depende de
qué tamaño es comprar pegamento)
Martillo de goma
14” Demo sierra con disco de diamante
Cinta métrica
Dispositivo de marcado (lápiz, piedra jab n, etc)
Línea de tiza
Escoba de mano
Herramientas concretas (paleta / flotadores)
6 pies escalera o andamio de acuerdo al estado de
su empresa, y la política de seguridad de OSHA
Taladro y 1/16” bits
5/16” Tuerca conductor
7 ¼” Sierra circular con hoja de madera
4” Amoladora eléctrica
4” Amoladora de la taza del diamante

2011
4
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Fireplace Concrete Pad Construction:
Call 811 for information on underground utility marking. Select desired location and ex-
cavate 88” L x 60” W x 12” D area for concrete pad. Install four 8” diameter concrete
tubes to frost-line as per local code. Fill excavated area with approximately 6” of ¾” clean
gravel, compacting every 3”. (Do not fill concrete tubes with gravel). Frame remaining 4”
with 2” x 4” lumber to create a level pad. (Be sure 2” x 4” wood frame is perfectly level,
front to back and side to side) See attached drawing for details of steel reinforcement rod
placement. Fill concrete tubes and 2” x 4” wood frame with a 4,000 psi strong concrete
mix.
* Allow concrete pad to cure for 48 hours.
Construccion Concreta del Cojín de la Chimenea:
Llame al 811 para obtener informacion sobre la utilidad de metro marcado. Seleccione la
ubicaci n deseada y excavar 88” de largo x 60” W x 12” D área de plataforma de concreto.
Instale cuatro 8” de diámetro de los tubos de hormigon a las heladas-line como por el
codigo local. Llene la zona excavada con aproximadamente 6” de ¾” limpia grava, com-
pactando cada 3”. (No llene los tubos de concreto con grava). Marco restantes 4”con 2” x
4”de madera para crear una plataforma de nivel. (Asegúrese de 2”x 4” marco de madera
está perfectamente horizontal, de adelante hacia atrás y de lado a lado) Véanse los detalles
del dibujo para la colocacion de varillas de acero de refuerzo. Relleno de concreto y tubos
de 2”x 4” marco de madera con una mezcla de concreto 4000 PSI fuerte.
* Deje que la almohadilla para curar por un mínimo de 48 horas.

2011
5
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
A B C
E
D
Fireplace Concrete Pad Detail-Cross Section Drawing:
Concreta del Cojín de la Chimenea Detail-Dibujo Seccionado Transversalmente:
A - ½” steel reinforcing rod / Barra de refuerzo de acero
B - 4” concrete slab / Bloque de cemento de 4”
C - 6” of ¾ clean stone / 6” de ¾ grave limpia
D - To frostline as per local code / al frostline segun codigo local
E - 8” concrete sonotubes / 8” de sonotubes de concreto
Top View-Footing Detail / Vision Superior-Detaile De Pie:
A - 8” concrete sonotubes / 8” de sonotubes de concreto
23”
AA
1/2” Rebar
AA
16”
88”
60”

2011
6
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Stones Included In The Kit:
56” Lintel (2 Pieces) 30” Lintel (4 Pieces)
Wall Stones (568 Pieces) 6”x8” Cut Stone (2 Pieces) 4”x12” Cut Stone (23 Pieces)
4”x8” Cut Stone (13 Pieces) 8”x8” Cut Stone (22 Pieces)
“B” Cut Stone (2 Pieces) “A” Cut Stone (4 Pieces)
30” Lintel
4”
4”
2” 2”

2011
7
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
10” 10”

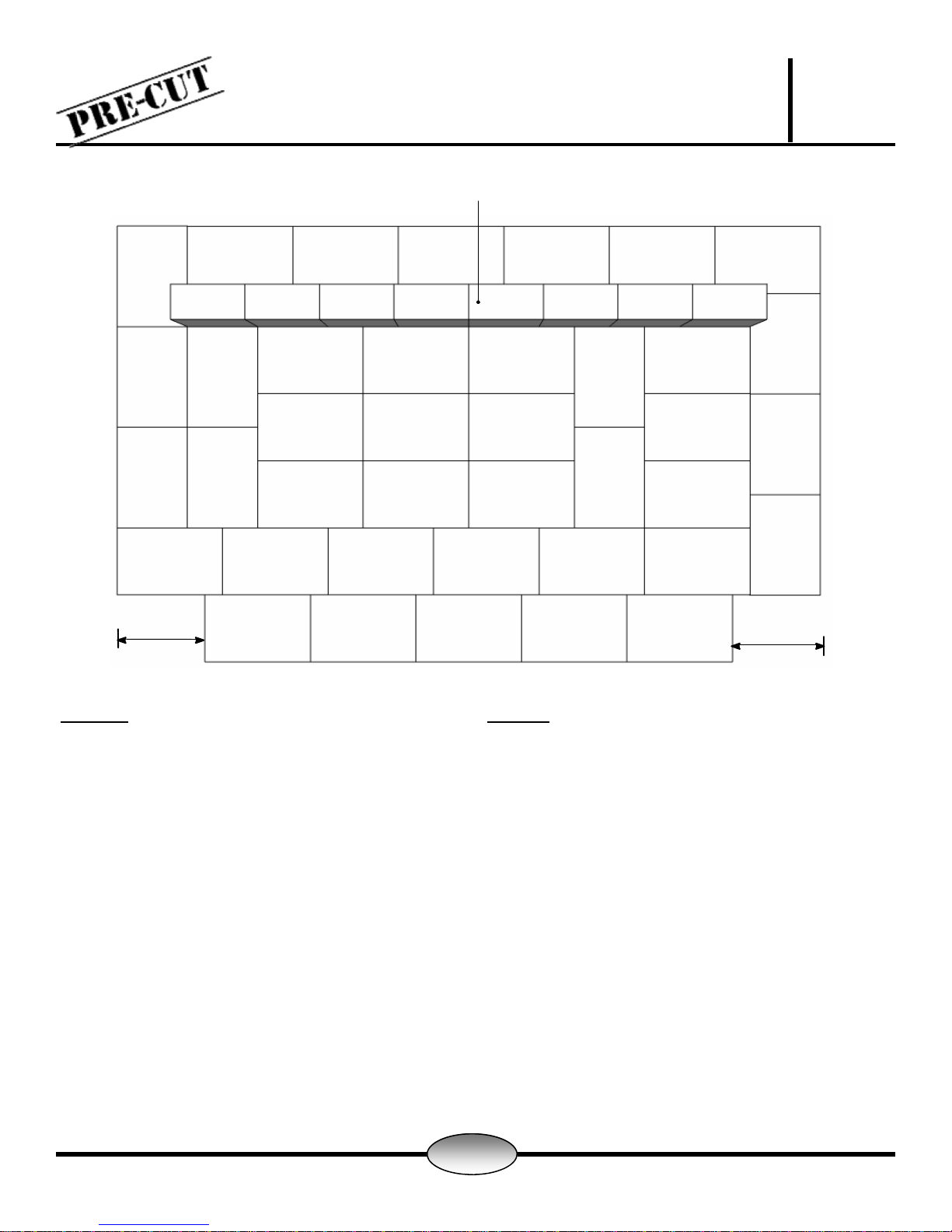

Layer 1:
Piece Count = (47) Olde English Wall Stones
Mark a line 4” in on the left, right, front and
back from the outside of the concrete pad to cre-
ate a fireplace foot print. Apply concrete adhesive
and install wall stones according to photo.
Note the 10” dimension located on the drawing
indicating where to begin hearth.
Please ensure that this and each additional layer
is as level as possible. Work slowly and methodi-
cally and check that each layer is installed cor-
rectly before proceeding to the next layer.
Capa 1:
Numero de Piezas = (47) Piedras de Olde Ingles
Pared
Marque una línea 4” adentro en el el izquierdo,
derecho, delantero y trasero del exterior del cojín
concreto para crear una huella de la chimenea.
Aplique el pegamento concreto e instale las pie-
dras de la pared según la foto.
Observe la dimensión los 10” situada en el dibujo
que indica donde comenzar el hogar.
Asegúrese por favor de que esto y cada capa adi-
cional esté tan llano como sea posible. Trabaje
lentamente y metódicamente y compruebe que
cada capa está instalada correctamente antes de
proceder a la capa siguiente.
8 Blocks Stand On End/ Soporte de 8 bloques en extremo

2011
8
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 2:
Piece Count = (38) Olde English Wall Stones, (2)
6x8 Cut Stones
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
(Do not count blocks standing on end from last
layer.)
Capa 2:
Numero de Piezas = (38) Piedras de Olde Ingles
Pared, (2) Piedras Cortadas 6x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
(No cuente los bloques de pie en la final de la
última capa.)
6x8
6x8

2011
9
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 3:
Piece Count = (39) Olde English Wall Stones
Apply concrete adhesive and install wall stones
according to the photo.
Capa 3:
Numero de Piezas = (39) Piedras de Olde Ingles
Pared
Instalacion de la pared de piedra de acuerdo a la
foto. Aplique el adhesivo de hormigon.

2011
10
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit

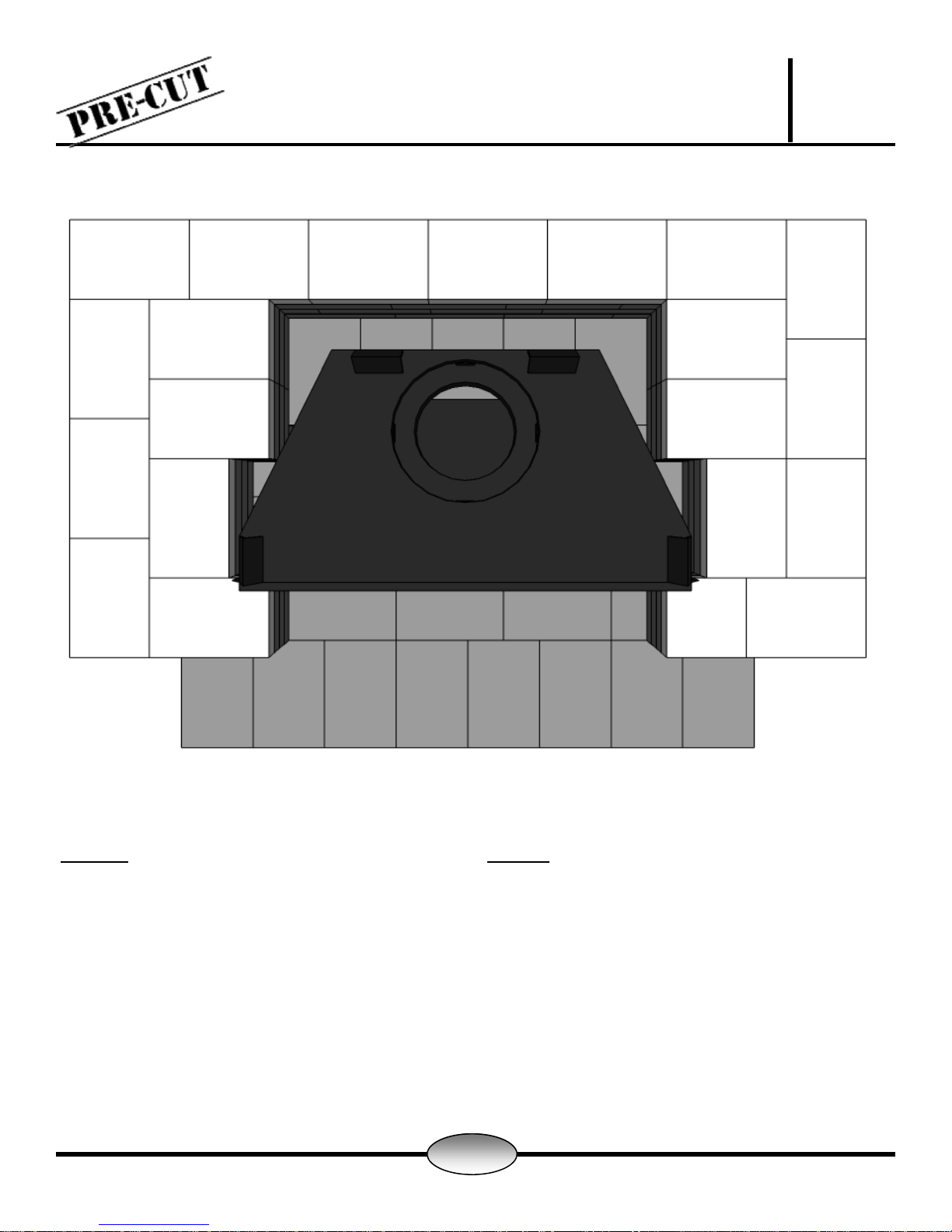

Layer 4:
Piece Count = (42) Olde English Wall Stones, (1)
4x8 Cut Stone, (4) 4x12 Cut Stones
Apply concrete adhesive and install the wall
stones and cut stones according to the photo.
Capa 4:
Numero de Piezas = (42) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 4x8, (4) Piedras Corta-
das 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
2” overhang 4” overhang 2” overhang
4 X 124 X 124 X 12
4 X 12
4 X 8

2011
11
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit

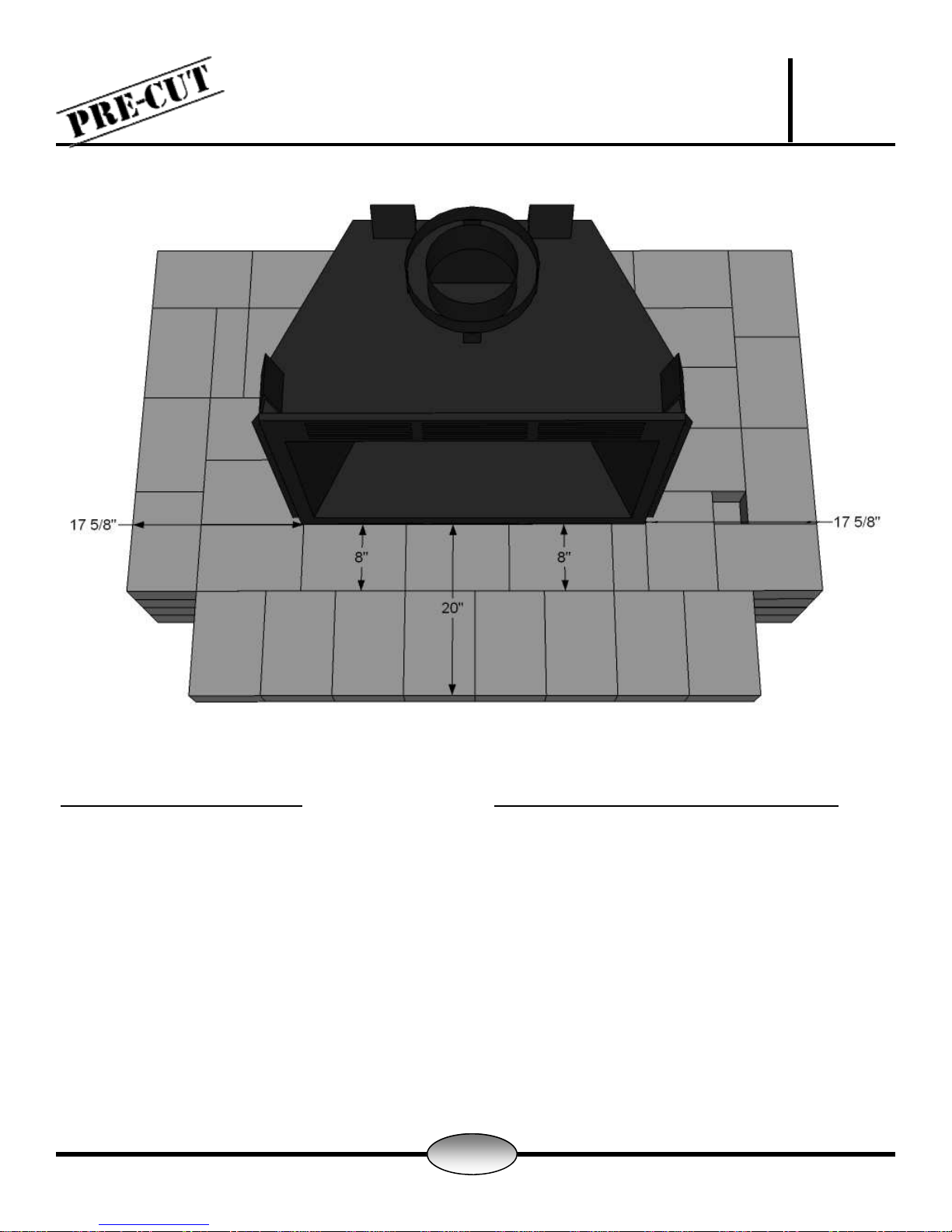

Layer 4-A: Firebox Placement
Install the firebox unit 20” from the front of
layer 4 and 17 5/8” in on the left and right side.
Remove protective film from fireplace face. Re-
move plastic covering on curtain and rubber feet
on fire grate.
Install air cooled chimney on to unit according
to manufacturer’s directions found in Lennox™
firebox.
Capa 4-A: Colocacion de la Caja de Fuegos
Instale la unidad 20” de la caja de fuegos del
frente de la capa 4 y 17 5/8” adentro en el lado
izquierdo y derecho.
Quite la película protectora de cara de la chime-
nea. Quite la cubierta plástica en la cortina y los
pies del caucho en fuego-rallan.
Instale la chimenea refrigerada encendido a la
unidad según las direcciones del fabricante en-
contradas en la caja de fuegos de Lennox™.

2011
12
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 4-B:
Remove firebox plate top support with a Phillips
screwdriver.
Capa 4-B:
Retire el soporte del fog n placa superior con un
destornillador de estrella.

2011
13
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 5:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 5:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
8 X 8

2011
14
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 6:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 6:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8 X 8

2011
15
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit

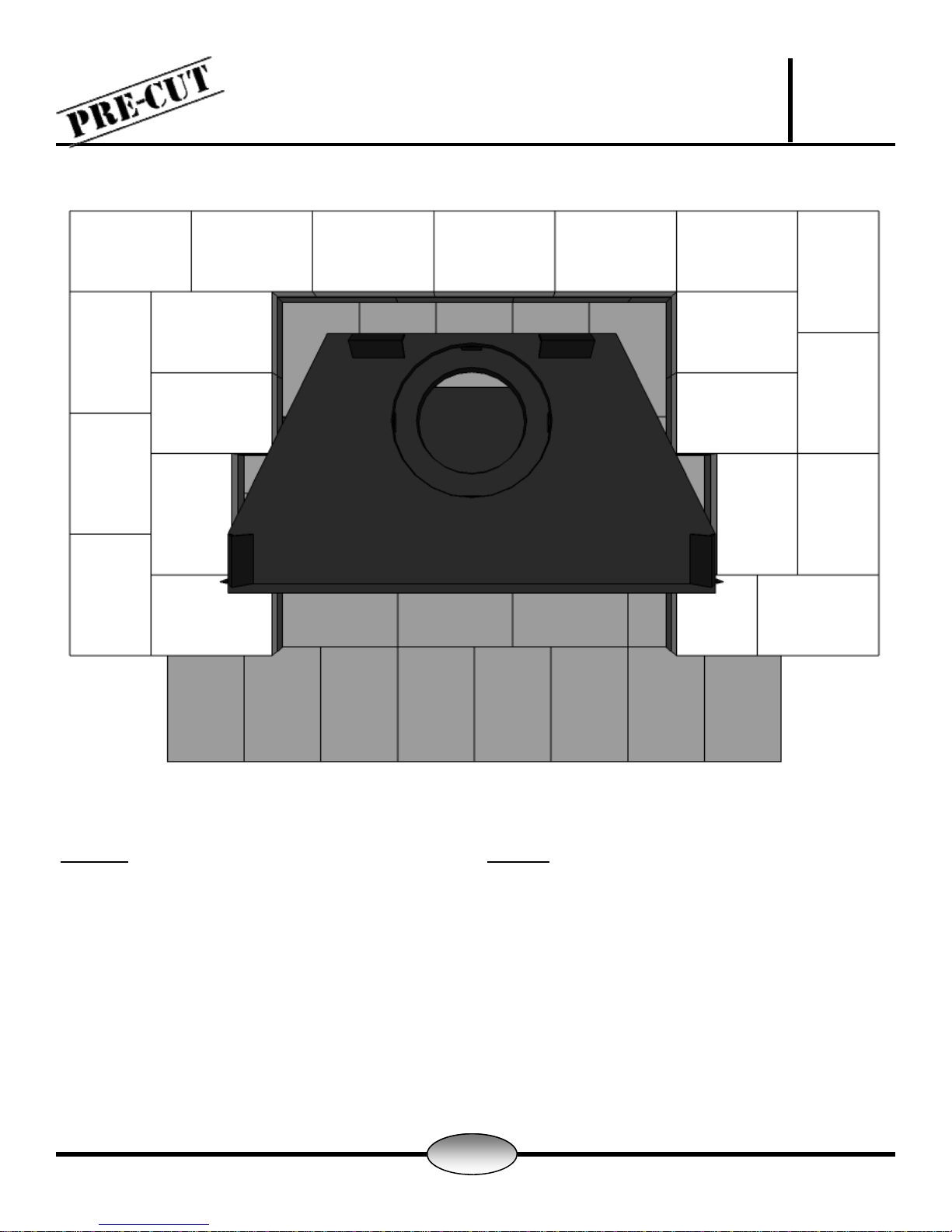

Layer 7:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 7:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8 X 8

2011
16
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 8:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 cut stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 8:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8 X 8

2011
17
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 9:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 9:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8 X 8

2011
18
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 10:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 10:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8 X 8

2011
19
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
Layer 11:
Piece Count = (20) Olde English Wall Stones, (1)
8x8 Cut Stone
Apply concrete adhesive and install the wall
stones and cut stone according to the photo.
Capa 11:
Numero de Piezas = (20) Piedras de Olde Ingles
Pared, (1) Piedra Cortada 8x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
8 X 8
