CAMBRIDGE Olde English User manual

Cambridge Pre-Envasados / Pre-Cut
Olde Inglés Kit de Pared de la Chimenea
al Aire Libre (con Sonido Envolvente)
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit
(with Surround)

2011
1
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer Reference Guide: Guía de Referencia:
Finished
Grade
2” Above Top of
Foundation layer
Layer 1
Layer 2
Layer 3
Layer 4
Layer 5
Layer 6
Layer 9
Layer 8
Layer 7
Layer 13
Layer 12
Layer 11
Layer 10
Layer 20
Layer 19
Layer 18
Layer 17
Layer 16
Layer 15
Layer 14
Layer 28
Layer 27
Layer 26
Layer 25
Layer 24
Layer 23
Layer 22
Layer 21
6” Compacted 3/4” stone 4” Concrete slab (4000 PSI)

2011
2
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround

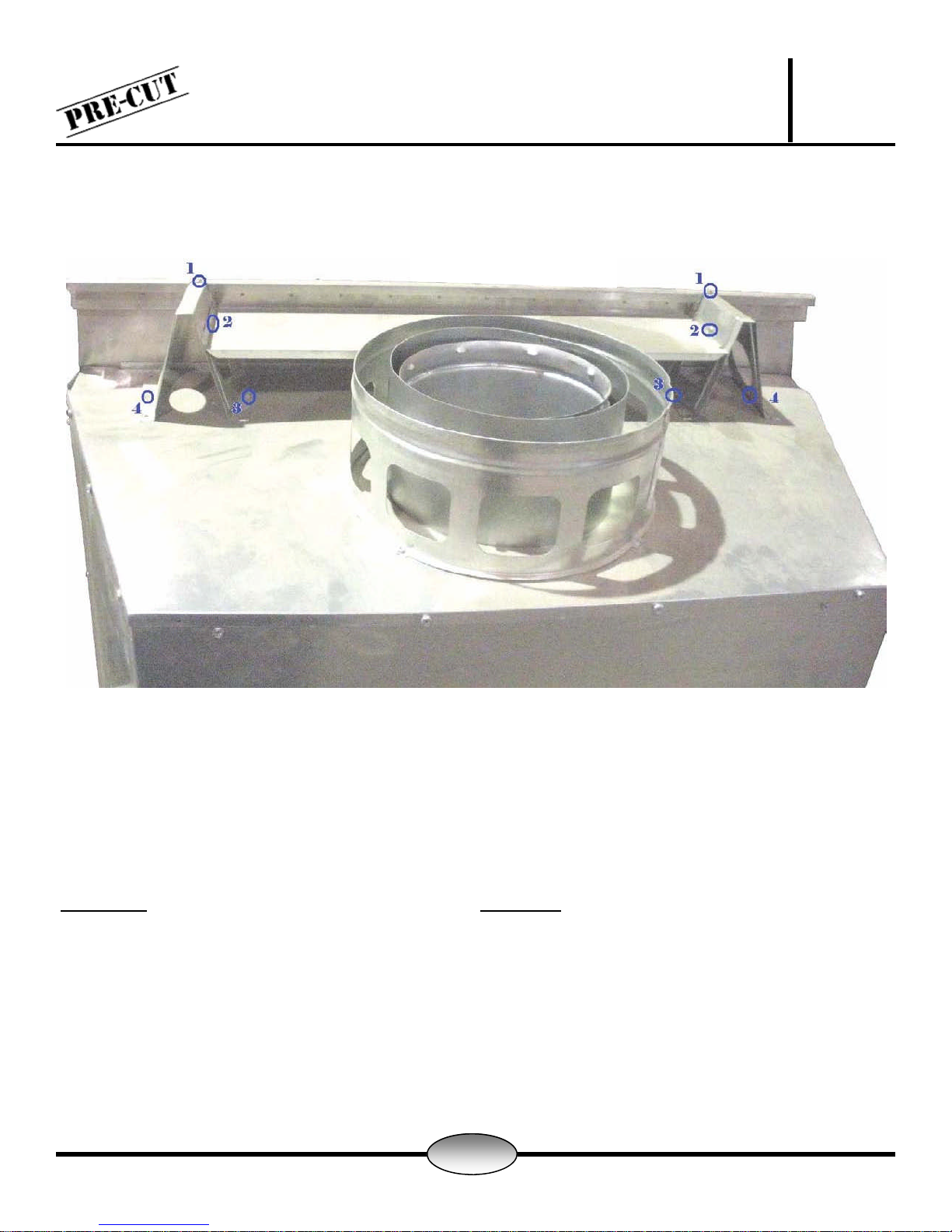

Shim Placement Detail:
Place Blue, or Red shim here. Place Blue, or Red shim here.

2011
3
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Cambridge Fireplace:
This unit is capable of burning natural gas, propane and wood. If either propane or natural gas is the
preferred method of burning, seek a licensed professional plumber before construction. Also, if using
propane or natural gas, a knockout is located on either side of the unit to facilitate gas piping. All piping
and knockouts must be completed before installing blocks around unit as the unit will become inaccessi-
ble when construction is completed.
*NOTE: The Lennox™Fireplace Installation Manual supplied with this kit is for a house interior instal-
lation which as per Lennox™does not apply for this application except for installation of air cooled
chimney as shown in layer 4-A.
**NOTE: Air Cooled Chimney extensions are available in 1’, 2’, & 4’ lengths. Call your Cambridge Dis-
tributor for pricing and availability.
Items Included in the Fireplace Kit:
1 - Lennox™Stainless Steel Fireplace with
instruction manual
1 - 4 Foot air-cooled chimney
1 - Black powder coated termination cap
1 - Galvanized flashing for top of completed
fireplace
1 - Reinforced concrete lintels 56” x 4” x 8”
4 - Reinforced concrete lintels 32” x 4” x 8”
3 - Plastic shim pack sheet for leveling lintels
or block as needed
6 - Cubes of Cambridge Olde English Wall
1 - Installation manual for concrete pad and
Olde English Wall
1 - Cast stone surround
Material Required:
¾” clean stone (approx. 1 ton)
Concrete (approx. 32-80 lb bags)
(4) 8” concrete tubes 36” long
Cambridge concrete adhesive (approx. 6-29
oz. or 17-10.3 oz. tubes)
(4 pcs) 2” x 4” x 8’ lumber
2 ½” wood screws
½” rebar (approx. 15’)
Silicone for flashing
Tools Required for Fireplace Kit Installation:
Safety Goggles
Ear Protection
Dust Mask
Gloves
Shovels (digging & flat)
Metal Cutters for banding on cubes
Mason Hammer (chipping, hammer)
Road Stone Rake
Tamper (Hand or Mechanical)
Wheelbarrow
Level (2’ and 6’ recommended)
Speed Square
Caulk Gun 10 oz or 28 oz (depends on what size ad-
hesive is purchased)
Rubber Mallet
14” Demo saw with diamond blade
Tape Measure
Marking Device (pencil, soap stone, etc)
Chalk Line
Hand Broom
Concrete Tools (Trowel/Floats)
6 Foot ladder or scaffold according to your com-
pany’s state, and OSHA safety policy
Drill & 1/16” bit
5/16” nut driver
7 ¼” Circular saw with wood blade
4” Electric grinder
4” Diamond cup grinder
15’ Ratchet strap

2011
4
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Chimenea de Cambridge:
Esta unidad es capaz de quemar gas natural, propano, y la madera. Si bien el propano o el gas natural es
el método preferido de la quema, buscar un profesional con licencia para la construccion. Asimismo, si
utiliza gas propano o gas natural, un golpe de gracia se encuentra a ambos lados de la unidad para facili-
tar la tubería de gas. Todas las tuberías y los golpes de gracia debe ser completado antes de instalar los
bloques alrededor de la unidad como la unidad se convertirá en inaccesibles cuando se complete la con-
struccion.
* NOTA: La Chimenea Lennox ™Manual de instalaci n suministrado con el kit para una instalaci n
inte-rior de la casa que según Lennox ™no se aplica para esta aplicaci n, salvo para la instalacion de chi-
menea enfriado por aire, como se muestra en el paso 4.
** NOTA: Refrigeracion por aire extensiones de la chimenea están disponibles en 1’, 2’ de longitud, y 4.
Llame a su distribuidor de Cambridge para la fijación de precios y la disponibilidad.
Artículos Incluidos en el Kit de la Chimenea:
1 - Lennox ™de acero inoxidable de chimenea con
manual de instrucciones
1 - 4 pies chimenea enfriado por aire
1 - Polvo Negro tapa de terminaci n de cubierta
1 - Galvanizado intermitente para la tapa de la chime-
nea completa
1 - Dinteles de hormigon armado de 56” x 4” x 8”
4 - Dinteles de hormigon armado de 32” x 4” x 8”
3 - Cuña de plástico hoja de paquete para nivelar din-
teles o bloquear cuando sea necesario
1 - Reparto de piedra rodean lujo
6 - Cubos de Olde Cambridge Inglés Pared
1 - Manual de instalacion para la plataforma de con-
creto y Olde Inglés pared
Material Requerido:
¾” Piedra limpia (aprox 1 tonelada)
Hormigon (aprox. 32-bolsas de 80 libras)
(4) 8” Tubos de hormigon de 36” de largo
Cambridge concretas adhesivo (aprox. 6-29oz o 17-10.3
oz. Tubos)
(4 piezas) de 2”x 4” x 8”de madera
2 ½” tornillos para madera
½” Barra de refuerzo (aprox. 15’)
Silicona para el flasheo
Herramienta Requerida Para la Instalacion del Kit:
Gafas de seguridad
Protecci n auditiva
Máscara de polvo
Guantes
Palas (excavaci n y plano)
Cortadores de Metal de bandas en los cubos
Mason Hammer (astillado, martillo)
Camino del rastrillo de Piedra
Sabotaje (manual o mecánica)
Carretilla
Nivel (2’ y 6’ recomendado)
Velocidad de la Plaza
Pistola para calafatear 10 oz o 28 oz (depende de qué
tamaño es comprar pegamento)
Martillo de goma
14 “Demo sierra con disco de diamante
Cinta métrica
Dispositivo de marcado (lápiz, piedra jabon, etc)
Línea de tiza
Escoba de mano
Herramientas concretas (paleta / flotadores)
6 pies escalera o andamio de acuerdo al estado de su
empresa, y la política de seguridad de OSHA
Taladro y 1/16” bits
5 /16” Tuerca conductor
7 ¼” Sierra circular con hoja de madera
4” Amoladora eléctrica
4” Amoladora de la taza del diamante
15’ Ratchet strap

2011
5
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Fireplace Concrete Pad Construction:
Call 811 for information on underground utility marking. Select desired location and exca-
vate 88” L x 60” W x 12” D area for concrete pad. Install four 8” diameter concrete tubes to
frost-line as per local code. Fill excavated area with approximately 6” of ¾” clean gravel,
compacting every 3”. (Do not fill concrete tubes with gravel). Frame remaining 4” with
2”x4” lumber to create a level pad. (Be sure 2”x4” wood frame is perfectly level, front to back
and side to side) See attached drawing for details of steel reinforcement rod placement. Fill
concrete tubes and 2”x4” wood frame with a 4,000 psi strong concrete mix.
* Allow concrete pad to cure for 48 hours.
Construccion Concreta del Cojín de la Chimenea:
Llame al 811 para obtener informaci n sobre la utilidad de metro marcado. Seleccione la ubi-
caci n deseada y excavar 88” de largo x 60” W x 12” D área de plataforma de concreto. In-
stale cuatro 8” de diámetro de los tubos de hormig n a las heladas-line como por el c digo lo-
cal. Llene la zona excavada con aproximadamente 6” de ¾” limpia grava, compactando cada
3”. (No llene los tubos de concreto con grava). Marco restantes 4” con 2” x4”de madera para
crear una plataforma de nivel. (Asegúrese de 2” x 4” marco de madera está perfectamente
horizontal, de adelante hacia atrás y de lado a lado) Véanse los detalles del dibujo para la
colocaci n de varillas de acero de refuerzo. Relleno de concreto y tubos de 2” x4” marco de
madera con una mezcla de concreto 4000 PSI fuerte.
* Deje que la almohadilla para curar por un mínimo de 48 horas.

2011
6
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
A B C
E
D
Fireplace Concrete Pad Detail-Cross Section Drawing:
Concreta del cojín de la chimenea detail Dibujo Seccionado Transversalmente:
23”
AA
1/2” Rebar
AA
16”
88”
60”
30”
A - ½” steel reinforcing rod / Barra de refuerzo de acero
B - 4” concrete slab / Bloque de cemento de 4”
C - 6” of ¾ clean stone / 6” de ¾ grave limpia
D - To frostline as per local code / al frostline segun codigo local
E - 8” concrete sonotubes / 8” de sonotubes de concreto
Top View-Footing Detail / Vision Superior-Detaile De Pie:
A - 8” concrete sonotubes / 8” de sonotubes de concreto

2011
7
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Stones Included In The Kit:
56” Lintel (1 Piece) 4”x8”x32” Lintel (4 Pieces)
Wall Stones (550 Pieces) 6”x8” Cut Stone (2 Pieces) 4”x12” Cut Stone (25 Pieces)
4”x8” Cut Stone (15 Pieces) 8”x8” Cut Stone (15 Pieces) 4”x4” Cut Stone (2 Pieces)
Hearth Left Corner (1 Piece) Hearth Center (1 Piece) Hearth Left Corner (1 Piece)
Cast Stone Legs (2 Pieces) Cast Headstone (1 Piece)
4”

2011
8
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
10” 10”
Layer 1:
Piece Count = (47) Wall Stones
Mark a line 4” in on the left, right, front and
back from the outside of the concrete pad to cre-
ate a fireplace footprint. Apply concrete adhesive
and install wall stones according to photo.
Note the 10” dimension located on the drawing
indicating where to begin hearth.
Please ensure that this and each additional layer
is as level as possible. Work slowly and methodi-
cally and check that each layer is installed cor-
rectly before proceeding to the next layer.
Capa 1:
Numero de Piezas = (47) Piedras de Pared
Marque una línea de 4” en la izquierda, derecha,
delante y detrás de fuera de plataforma de con-
creto para crear una huella chimenea. Aplique el
adhesivo de hormigon.
Tenga en cuenta los 10” dimension se encuentra
en el dibujo que indica por donde empezar hogar.
Por favor, asegúrese de que ésta y cada capa adi-
cional es lo más nivelado posible. Trabaje despacio
y met dicamente y comprobar que cada capa se
ha instalado correctamente antes de proceder a la
siguiente capa.
8 Blocks Stand On End/ Soporte de 8 bloques en extremo

2011
9
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 2:
Piece Count = (38) Wall Stones, (2) 6x8 Cut
Stones
Apply concrete adhesive and install wall stones
and cut stones according to the photo.
(Do not count blocks standing on end from last
layer.)
Capa 2:
Numero de Piezas = (38) Piedras de Pared, (2)
Piedras Cortadas 6x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
(No cuente los bloques de pie en la final de la
última capa.)
6x8
6x8

2011
10
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 3:
Piece Count = (39) Wall Stones
Apply concrete adhesive and install wall stones
according to the photo.
Capa 3:
Numero de Piezas = (39) Piedras de Pared
Instalacion de la pared de piedra de acuerdo a la
foto. Aplique el adhesivo de hormigon.

2011
11
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround

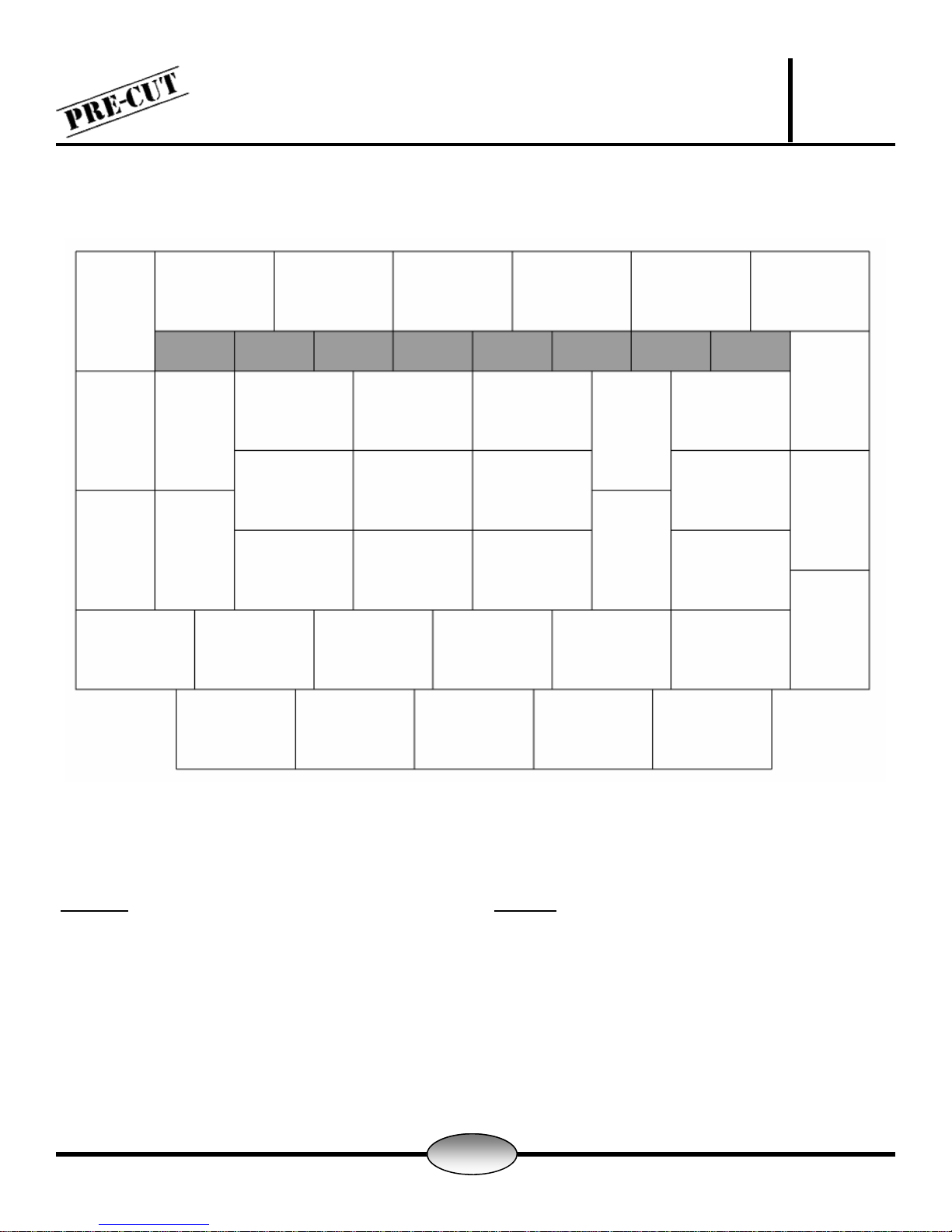

Layer 4:
Piece Count = (34) Wall Stones, (1) 4x8 Cut
Stone, (4) 4x12 Cut Stones, (1) Cast Stone
Hearth, (2) Cast Stone Hearth Corners.
Apply concrete adhesive and install wall stones
and cut stones according to the photo.

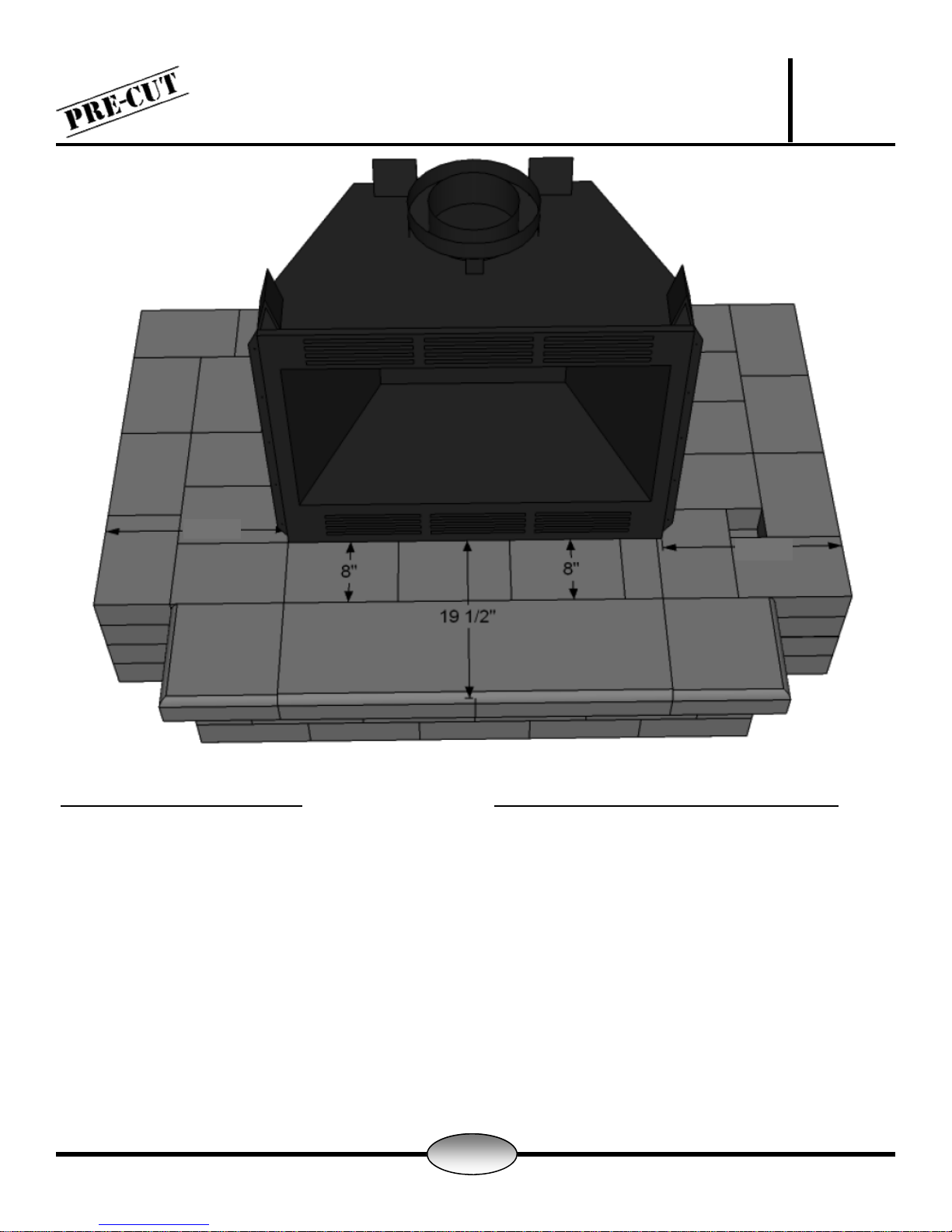

Hearth Placement:
Center the large cast stone hearth then add the
left and right corners. Level and apply concrete
adhesive.
Note: Use the shims provided in the kit when installing the cast
stone pieces to achieve proper level.
Capa 4:
Numero de Piezas = (34) Piedras de Pared, (1)
Piedra Cortada 4x8, (1) Hogar de Piedra Fun-
dido, (2) Emitidos Esquinas Chimenea de Piedra
(4) Piedras Cortadas 4x12
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.

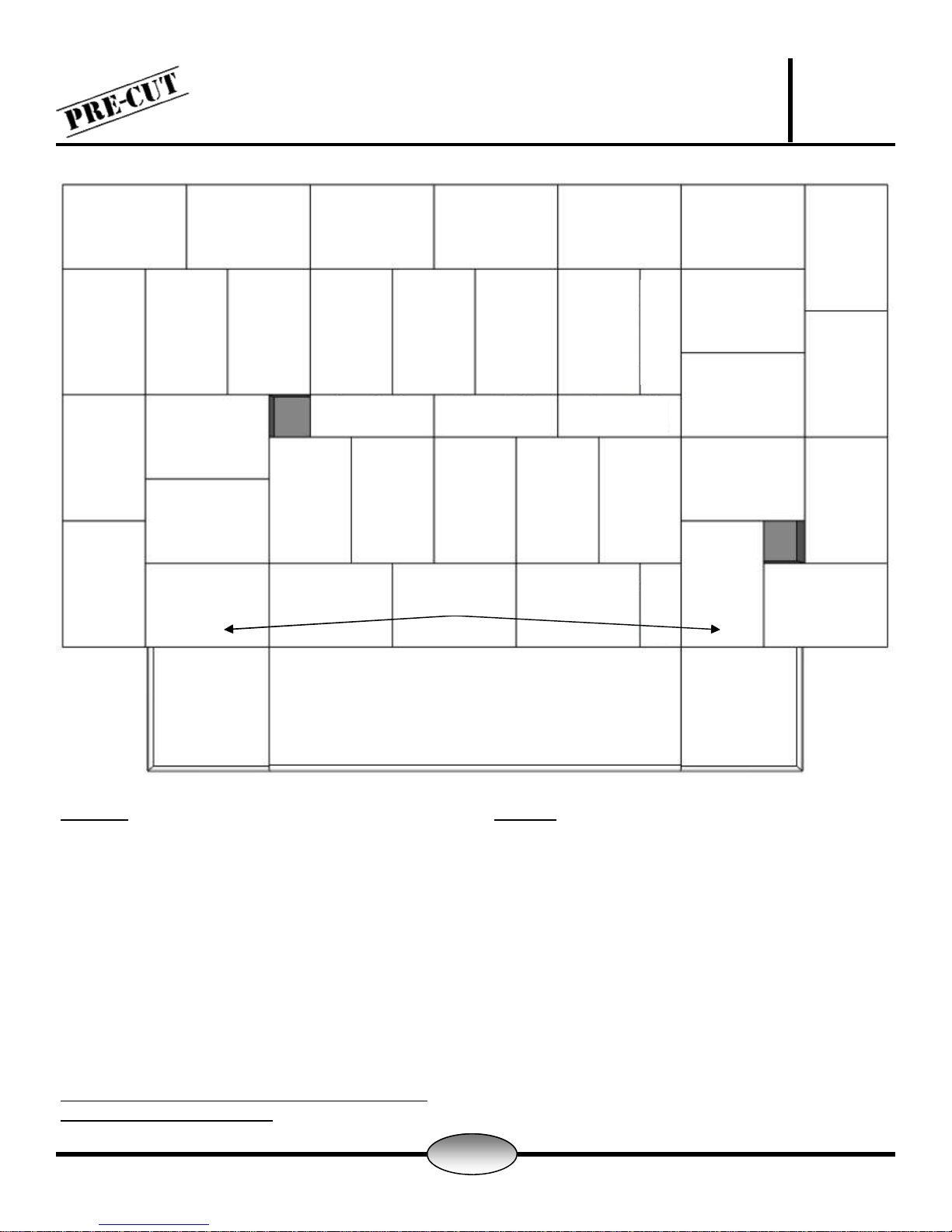

Hogar de Clasificación:
Centro de la chimenea de piedra artificial de
gran continuacion, agregue las esquinas
izquierda y derecha. Nivel y aplicar el adhesivo
Hearth Center
Hearth Left
Corner Hearth Right Corner
4x12 4x12 4x12
4x12
4x8
Place Blue, or Red shim here.

2011
12
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 4-A: Firebox Placement
Install firebox unit 19 1/2” from the front of
layer 4 and 17 5/8” in on the left and right side.
Remove protective film from fireplace face. Re-
move plastic covering on curtain and rubber feet
on fire grate.
Install air cooled chimney on to unit according
to manufacturer’s directions found in Lennox™
firebox.
Capa 4-A: Colocacion de la Caja de Fuegos
Instale la unidad caja de fuego de 19 1/2” desde el
frente de la capa 4 y 17 5/8” en el lado izquierdo y
derecho.
Retire la película protectora de la cara de la chi-
menea. Quite el plástico que cubre los pies de
cortina y de goma en el fuego-rejilla.
Instalacion de chimenea enfriado por aire a la
unidad de acuerdo a las instrucciones del fabri-
cante que se encuentran en Lennox ™.
17
17

2011
13
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 4-B:
Remove firebox plate top support with a Phillips
screwdriver.
Capa 4-B:
Retire el soporte del fog n placa superior con un
destornillador de estrella.

2011
14
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 5:
Piece Count = (19) Wall Stones, (1) 4x8 Cut
Stone, (2) Cast Stone Legs
Apply concrete adhesive and install wall stones
and cut stone according to the photo.

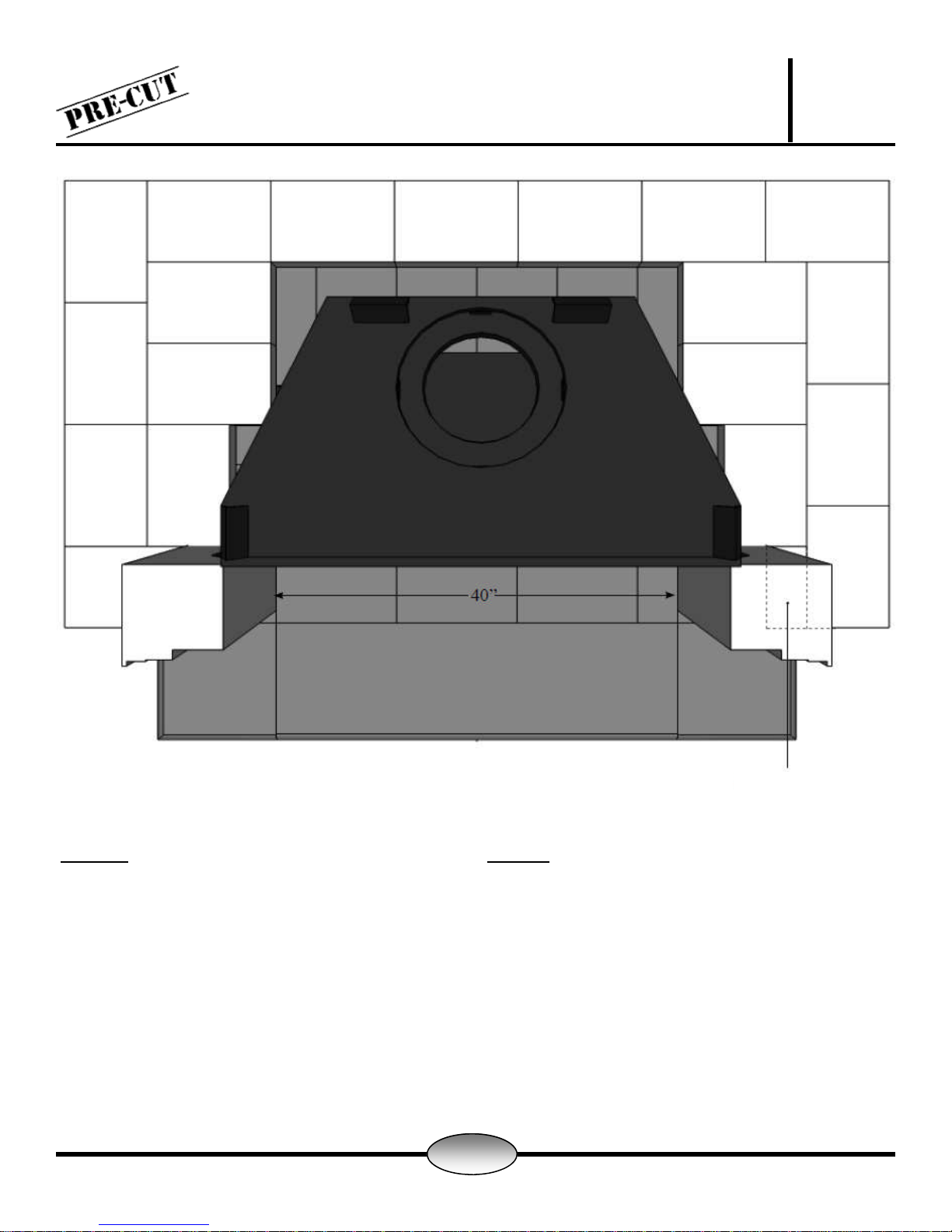

Cast Stone Leg Placement:
Install the 2 cast stone legs according to the
photo. Make sure to maintain the 40” opening as
shown.
Capa 5:
Numero de Piezas = (19) Piedras de Pared, (1) Pie-
dra Cortada 8x8, (2) Reparto de las Piernas de
Piedra
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
Colocacion de la Piedra:
Instale (2) piedras gran elenco como se muestra.
Asegúrese de mantener el 40” se abre la muestra.
Aplique el adhesivo de hormigon.

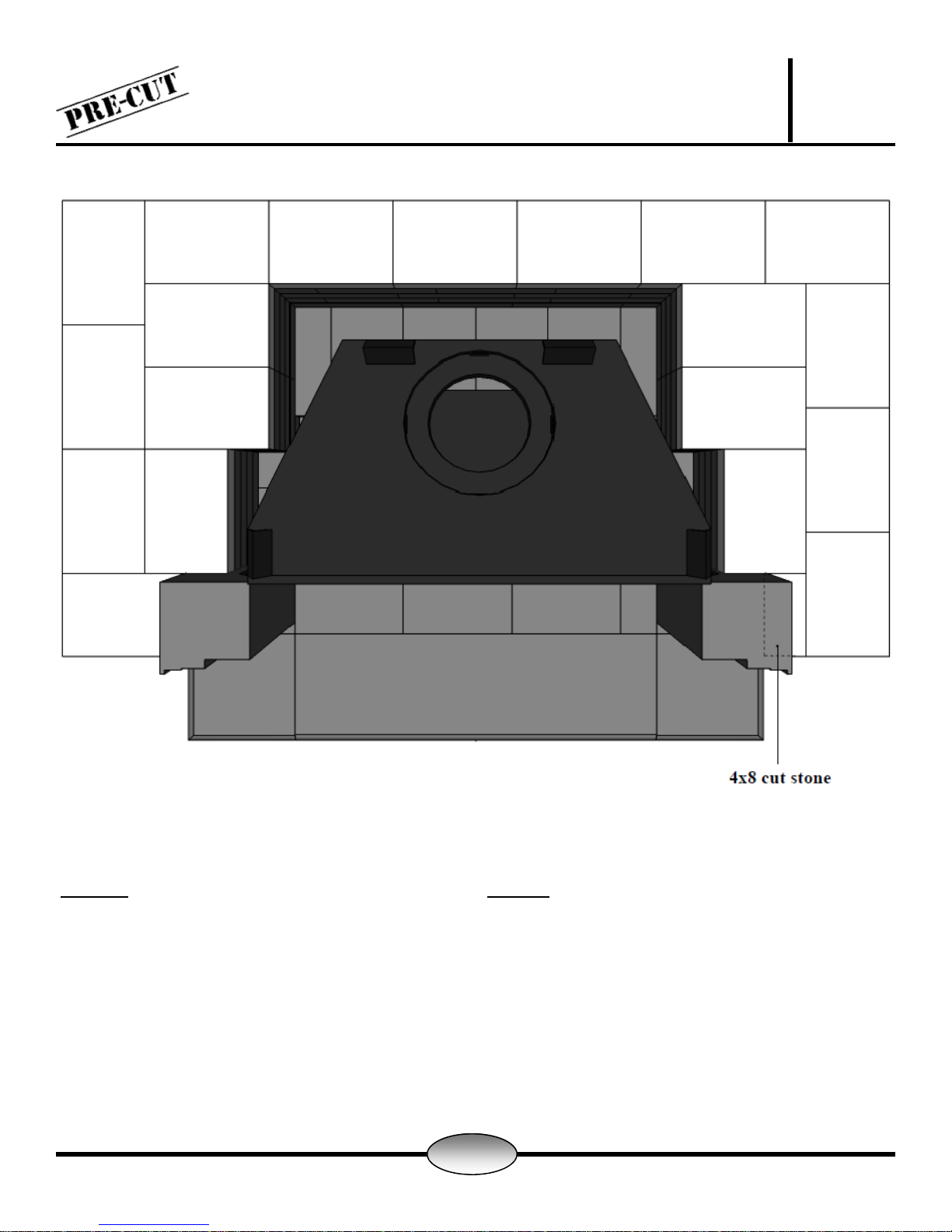

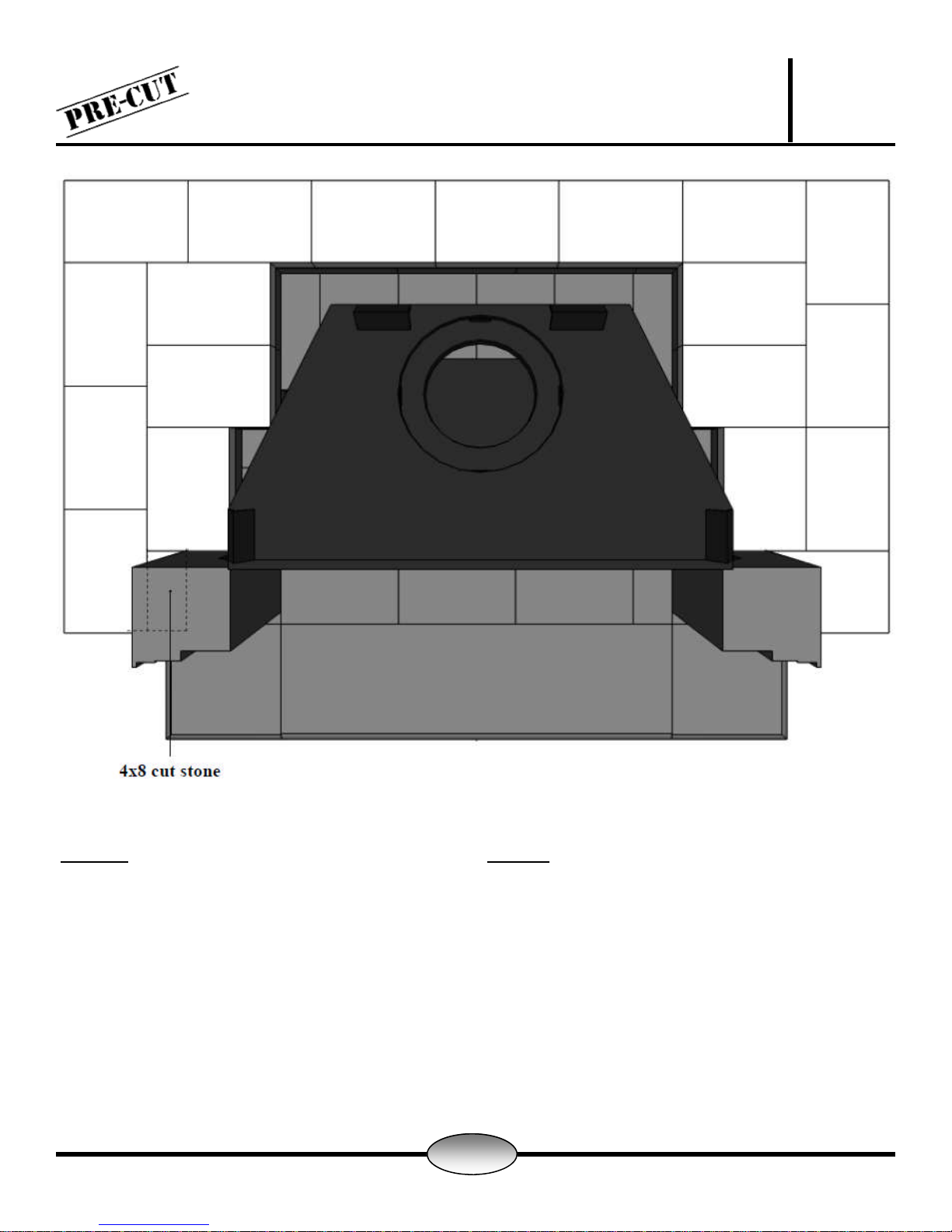

4x8 cut stone

2011
15
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround

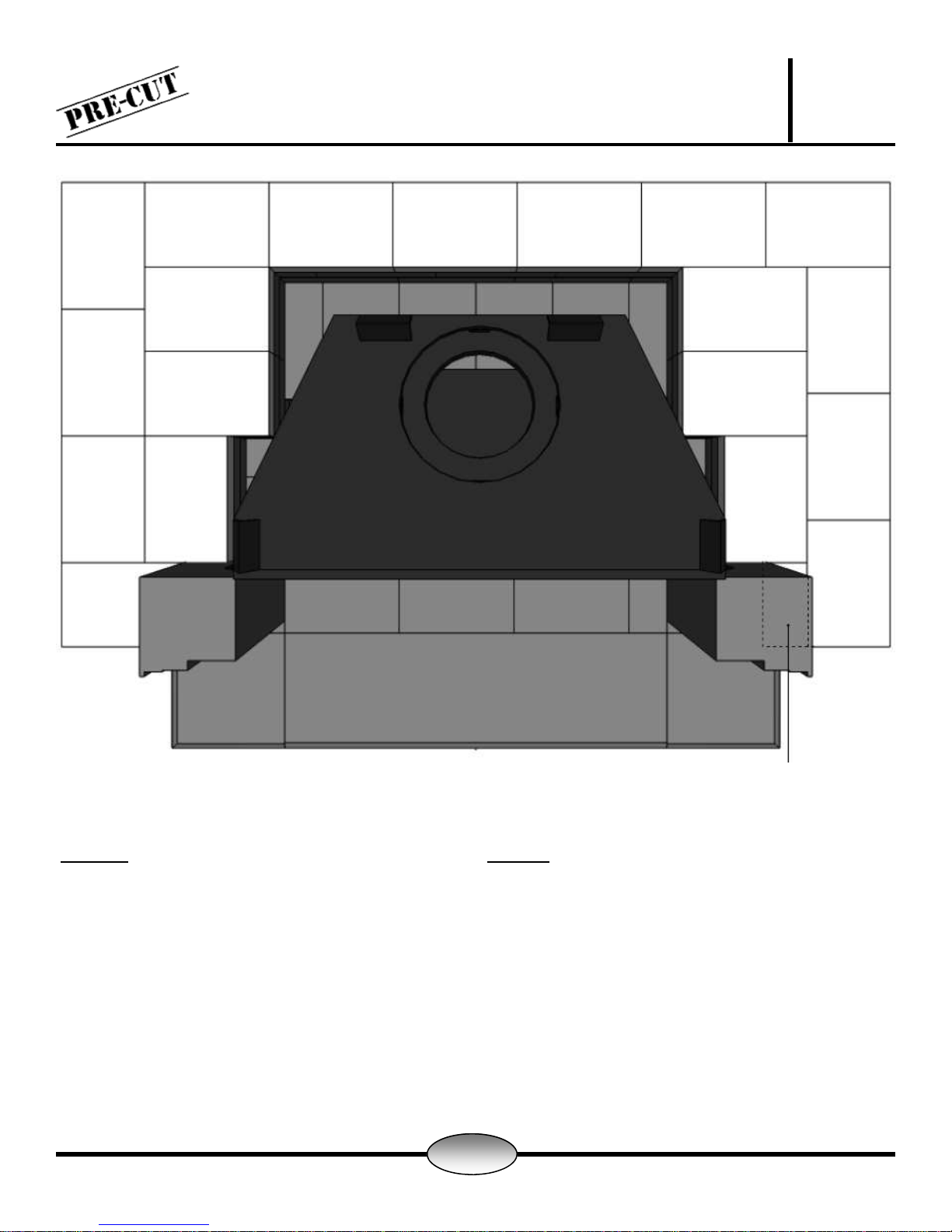

Layer 6:
Piece Count = (19) Wall Stones, (1) 4x8 Cut
Stone
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Capa 6:
Numero de Piezas = (19) Piedras de Pared, (1) Pie-
dra Cortada 4x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.

2011
16
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 7:
Piece Count = (19) Wall Stones, (1) 4x8 Cut
Stone
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Capa 7:
Numero de Piezas = (19) Piedras de Pared, (1) Pie-
dra Cortada 4x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.
4x8 cut stone

2011
17
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 8:
Piece Count = (19) Wall Stones, (1) 4x8 Cut
Stone
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Capa 8:
Numero de Piezas = (19) Piedras de Pared, (1) Pie-
dra Cortada 4x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormig n.

2011
18
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 9:
Piece Count = (19) Wall Stones, (1) 4x8 Cut
Stone
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Capa 9:
Numero de Piezas = (19) Piedras de Pared, (1) Pie-
dra Cortada 4x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto.

2011
19
Cambridge Pre-Packaged / Pre-Cut
Olde English Wall Outdoor Fireplace Kit w/Surround
Layer 10:
Piece Count = (19) Wall Stones, (1) 4x8 Cut
Stone
Apply concrete adhesive and install wall stones
and cut stone according to the photo.
Capa 10:
Numero de Piezas = (19) Piedras de Pared, (1) Pie-
dra Cortada 4x8
Instale piedras de la pared y piedras talladas de
acuerdo a la foto. Aplique el adhesivo de hormi-
gon.
4x8 cut stone
