CamOne Stratos User manual

www.CamOneTec.de
Bedienungsanleitung
Bitte vor Inbetriebnahme sorgfältig lesen!
CamOne Stratos
7” Diversity Screen
Dank der neusten 5.8GHz Technik ist der Bildschirm optimal für den
Einsatz mit 2.4GHz / 355MHz RC-Anlagen geeignet.
Vers.: 1.0
“CamOneTec”, “CarCamOne” und das “FlyCamOne” Logo sind registrierte Marken von ACME the game company GmbH, Deutschland
© Copyright 2014 ACME the game company GmbH

www.CamOneTec.de
2
Sicherheitshinweise
WARNUNG:
BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:
•SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS
BRINGEN SIE DAS GERÄT
•VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE
•DEMONTIEREN SIE NICHT DAS GERÄT
•IM INNERN BEFINDEN SICH KEINE
TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST-
MITARBEITERN DURCHFÜHREN
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: [phone]
[email protected]
oder
http://www.CamOneTec.com
CE Deklaration
Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den
anderen relevanten Vorschriften der Richtlinie
1999/5/EG entspricht. Eine Kopie der
Konformitätserklärung kann unter der oben
genannten Adresse angefordert werden.
WEEE Reg. Nr.: DE64989527
Benutzerinformation zur Entsorgung von
elektrischen und elektronischen Geräten
Entsprechend der Firmengrundsätze der ACME
the game company GmbH wurden hochwertige
wiederverwertbare Komponenten in diesem
Produkt verbaut. Dieses Symbol auf Produkten
und/oder Begleitdokumenten besagt, dass das
Produkt am Ende der Lebensdauer getrennt vom
Hausmüll entsorgt werden muss.
Bringen Sie diese Produkte, auch den Akku, zur
ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle
(bzw. Recyclinghof).
Der Hersteller haftet nicht für den Verlust
von Aufnahmen durch Fehlfunktion oder für
Defekte des Gerätes, Speichermediums
oder des Zubehörs.
Beachten Sie: Die Privatsphäre anderer ist
auch gesetzlich geschützt und sollte tabu
sein. Das Aufzeichnen Dritter kann eine
strafbare Handlung sein. Sie sind für Ihr
Handeln verantwortlich.
www.CamOneTec.de

www.CamOneTec.de
3
Inhaltsverzeichnis
Lieferumfang .......................................................................................................................................... 4
Inbetriebnahme ...................................................................................................................................... 5
Akku laden.............................................................................................................................................. 5
Sonnenschutz ........................................................................................................................................ 6
Anschlüsse ............................................................................................................................................. 6
Tastenerklärung ..................................................................................................................................... 7
Bildschirmsymbole ................................................................................................................................. 8
Menü ...................................................................................................................................................... 8
Technische Daten................................................................................................................................... 9
Service und Reparatur............................................................................................................................ 9
Zubehör ................................................................................................................................................ 10

www.CamOneTec.de
4
Lieferumfang
Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen!
CamOne Stratos Sonnenschutz
7“ Diversity Screen
2x 5.8GHz Empfängerantenne Bedienungsanleitung
12V DC-Kabel 2x
mit BEC-Buchse AV-Out Kabel
Folgendes wird zur weiteren Inbetriebnahme benötigt:
Halterung mit Standard-Stativschraube zur Befestigung des Gerätes

www.CamOneTec.de
5
CamOne
Stratos 7“ 5,8GHz Diversity Screen
Tauchen Sie ein in die faszinierenden Möglichkeiten der Foto- und Videowelt und übertragen Sie ihre
Aufnahmen kabellos, sicher und live auch über eine große Entfernung.
Der neu entwickelte CamOne Stratos 7“ 5,8GHz Diversity Screen trumpft mit modernster Technik
auf und ist sowohl für den Hobby- als auch für den professionellen Einsatzbereich hervorragend
geeignet.
Die moderne Systemelektronik filtert mithilfe der beiden integrierten 5,8GHz Empfänger das beste
verfügbare Signal raus und liefert dadurch ein scharfes und störungsfreies Livebild. Wählen können
Sie dabei zwischen unterschiedlichen Bändern mit jeweils 8 Kanälen.
Highlights
•Zweifache Signalabtastung für automatische Empfangsoptimierung
•Black Bars fade out Funktion
•DNR-Funktion
•Auto Scan Funktion
Rechtlicher Hinweis
In einigen EU-Ländern ist die Nutzung von FPV-Systemen und das gleichzeitige Steuern eines
Flugzeugmodells untersagt. Stellen Sie sicher, dass die verfügbaren Frequenzen in Ihrem
Anwendungsgebiet zugelassen sind!
Empfehlung
Nutzen Sie das System immer mit 2 Personen:
Ein Pilot, der das Modell steuert, sowie ein virtueller Betreiber, der den 5,8GHz Diversity Screen
kontrolliert.
Inbetriebnahme
Schrauben (handfest) Sie zunächst die mitgelieferten 5,8GHz Antennen in die dafür vorgesehenen
Gewinde ein.
Die Stromversorgung erfolgt über internen LiPo-Akku, achten Sie bei der Verwendung darauf dass
dieser ausreichend geladen ist.
Um den Bildschirm in Betrieb zu nehmen, drücken Sie den rechten An-/Aus Schalter für 3 Sekunden.
Die Linke LED springt von blau auf grün.
Der Bildschirm scannt jetzt automatisch die Kanäle auf ein Videosignal durch.
Laden des
intern
en
LiPo
-
Akkus
Um den internen LiPo-Akku zu laden, benötigen Sie das separate Steckernetzteil
(FCHD77-N; nicht im Lieferumfang enthalten).
Stecken Sie das Netzteil in eine geeignete Steckdose, danach in die „DC IN“ Buchse des Bildschirms.
Während des Ladevorganges blinkt die rechte LED (neben den Tasten). Sobald dieser abgeschlossen
ist, erlischt diese LED.
Zusätzlich kann der interne LiPo-Akku über einen externen Akku geladen werden.

www.CamOneTec.de
6
Dieser Akku sollte min. 7,4 Volt und 2000mAH haben.
Bitte beachten Sie, dass Schäden, die aus unsachgemäßer Handhabung oder Anschluss einer nicht
geeigneten Stromquelle resultieren, nicht von der Garantie abgedeckt sind.
Führen Sie diese Arbeit daher sorgfältig und nur dann durch, wenn Sie sich mit der Technik
auskennen und sich der entsprechenden Gefahren bewusst sind. Stellen Sie sicher, dass die
verwendete Stromquelle über ausreichend Kapazität verfügt!
Sonnenschutz
Um den Bildschirm auch bei Sonneneinstrahlung optimal zu nutzen, verwenden Sie den
Sonnenschutz.
Diesen können Sie einfach um den Bildschirm befestigen.
Anschlüsse

www.CamOneTec.de
7
Tastenerklärung
Frequenzband Wahl
Auswahl zwischen den Bändern A/B/F
Scan
Der Bildschirm durchsucht (Auto Scan Funktion) automatisch alle Bänder und Kanäle
CH
Manuelle Auswahl der Kanäle innerhalb des gewählten Frequenzbandes
Minustaste
Änderung der Bildschirm Helligkeit und Menüeinstellung
MENU
Doppelklick um in das Menü gelangen
Plustaste
Änderung der Bildschirm Helligkeit und Menüeinstellung
Power (An/ Aus)
Halten Sie die An/ Aus Taste solange gedrückt bis das Eröffnungsbild erscheint

www.CamOneTec.de
8

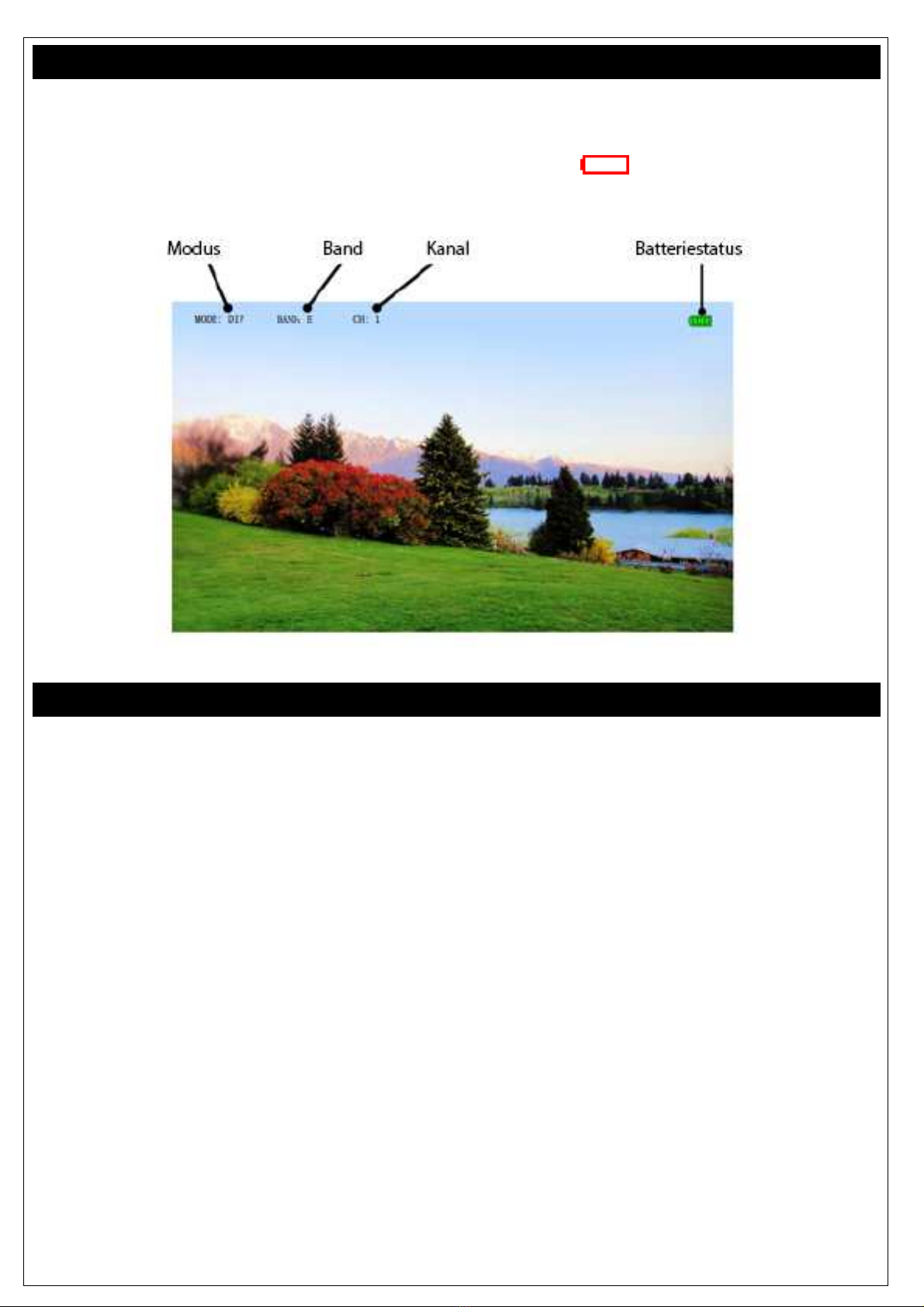

Bildschirmsymbole
Sobald Sie etwas umstellen wird es Ihnen direkt auf dem Bildschirm angezeigt. Egal ob Sie das
Frequenzband oder den Kanal wechseln.
Wenn die Batterieanzeige keine Ladestatusbalken mehr angezeigt , muss der Akku geladen
werden.
Men
ü
Drücken Sie den „MENU“ Knopf zweimal um in die Menü-Auswahl zu gelangen.
Sie können den Bildschirm nach Ihren Vorgaben einstellen.
Durch Drücken der „MENU“ Taste können Sie zwischen den einzelnen Menüpunkten wechseln.
Um im einem Abschnitt den Wert zu verändern, drücken Sie die „Minus- / Plus Taste“. Das Menü
schließt sich nach 5 Sekunden automatisch falls keine Tasten mehr betätigt werden.
Menüstruktur
-Helligkeit (zusätzlich lässt sich der Wert im LiveBild mit den „Minus- / Plus
Tasten“einstellen)
-Kontrast
-Farbe
-Lautstärke
-Input (manuelle Auswahl der Signalquelle)
-RF Sel. (manuelle Auswahl der Empfängsmodule)
-Modus (16:9 oder 4:3)
-Rotation (Bilddrehung)
-Sprache (siehe Technische Daten)
-Reset (Zurücksetzen der Einstellung auf die Werkeinstellung
-Exit

www.CamOneTec.de
9
Techni
sche Daten
Bildschirmgröße: 7“ | 178 mm
Abmessungen: 178 x 118 x 25 mm
Auflösung: 800 x 480 Pixel
Bildschirmtyp: TFT LCD Monitor, LED backlight
Helligkeit: 400 - 450 cd/m2
Kontrast: 500:1
Funktionen: Zoom (Black Bars fade out)
Halterung: Stativgewinde / Schiebeeinsatz
Frequenz: ISM 5.8 GHz
Kanäle:
Anschlüsse: RF1 AV Out (Video, Mono Audio output)
RF2 AV Out (Video, Mono Audio output)
DIV AV Out (Video, Mono Audio output)
AV IN (Video)
Betriebsspannung: DC-IN 7- 22,2 V
Akku: 1500mAH LiPo Akku
Gewicht: ca. 420g
Lautsprecher: 8Ω/ 1W X 2
Betriebstemperatur: 0°C ~ +50°C
Sprachen: Englisch, Französisch, Deutsch, Spanisch,
Portugiesisch, Japanisch, Russisch, Italienisch,
Niederländisch und Chinesich
Service und Repa
raturen
Informationen über Service und Reparaturen können Sie sich bei Ihrem Händler oder unter
www.CamOneTec.com einholen.
Bei weiteren Fragen wenden Sie sich bitte an unseren Service
(Tel. [phone] oder per Mail [e-mail]).

www.CamOneTec.de
1
Empfohlenes
Zubehör
CamOne Video Transmitter – Art. Nr. FCHD91
- 5.8GHz 25mW
- Reichweite 300 Meter
- 30g leicht
CamOne Gravity Air 2D Gimbal –Art. Nr. DJB131
- absorbiert Vibrationen und andere Einflüße von außen
- Tilt Position unabhängig der Fernsteuerung justierbar
- Metallendanschläge
- kompakte Bauweise
CamOne infinity Full HD Kamera – Art. Nr. COIN01
inkl. vieler Halterung
- Full HD 1080 p
- sehr leicht
- 30 Meter wasserdicht
Artikel.-Nr.: Artikel
FCHD7X CamOne Bildschirmhalter
FCHD77-N Stratos Netzteil 220V 12V | 1,5A | 3,5mm
FCHD38 FlyCamOne FPV-Kopf mit 2 Servos
FCHD58 FlyCamOne HD RX Kabel
FCHD15 FlyCamOne HD GPS Modul
FCHD20 FlyCamOne HD HDMI Kabel
FCHD21 FlyCamOne HD AV Kabel
FCHD23 FlyCamOne HD 5.8GHz Adaptar Kabel
FCHD24 FlyCamOne HD Kabelverlängerung 200cm
FC3104 5.8GHz Transmissionset Antenne
Viele weitere unserer Artikel finden Sie auf unserer Homepage (www.camonetec.com) oder in gut sortierten Fachgeschäften.
CamOne Bildschirmhalter
–
Art.Nr. FCHD7X
Befestigen Sie den Bildschirm direkt an der
Fernsteurung

www.CamOneTec.de
11
www.CamOneTec.de
Manual
Please read before use!
CamOne Stratos
7” Diversity Screen
Thanks to the newest 5.8GHz technology, the Diversity screen is ideal
for use in combination with 2.4GHz / 355MHz RC Systems-.
Vers.: 1.0
“CamOneTec”, “CarCamOne” and the “FlyCamOne” Logo are registered trademarks of ACME the game company GmbH, Germany
© Copyright 2014 ACME the game company GmbH

www.CamOneTec.de
12
S
afety Advice
WARNING:
Follow these instruction to prevent
damage of the unit:
• DO NOT USE UNPROTECTED IF
RAIN OR WATER. PREVENT
CONTACT WITH ANY KIND OF
LIQUIDS.
• USE RECOMMENDED
ACCESSORIES ONLY.
• DO NOT DISASSEMBLE.
• THERE ARE NO INTERNAL PARTS THAT
NEED TO ME MAINTENANCE.
• REPAIRS SHOULD BE CARRIED OUT BY
QUALIFIED PERSONNEL ONLY.
SERVICE & SUPPORT
ACME the game company GmbH
Boikweg 24
33129 Delbrück
Germany
Tel.: [phone]
[email protected]
or
http://www.CamOneTec.com
CE Declaration
Herewith we declare that this item is
in accordance with the essential
requirements and other relevant
regulations of the directive
1999/5/EC. A copy of the original
declaration of conformity can be
obtained at the address above.
WEEE Reg. No.: DE64989527
Information for disposal of crossed Bin
marked products
This symbol is marked on a product or
packaging, it means that the product
including the batteries must not be
disposed of with your general household
waste. Only discard electrical/electronic
items in separate collection schemes,
which cater for the recovery and recycling
of materials contained within. Your co-
operation is vital to ensure the success of
these schemes and for the protection of
the environment.
The manufacturer is not liable for the loss of
recordings due to malfunction or defect of the
device, storage medium or accessories.
The privacy of others is protected by law and
should be respected. The recording of third party
can be an illegal act. You are responsible for your
actions.
www.CamOneTec.de

www.CamOneTec.de
13
Index
Content of the box .................................................................................................................................. 4
Activation…….. ...................................................................................................................................... 5
Charging the battery... ...................................................................................................................... 5
Sunshield ........ ................................................................................................................................ 6
Connection Ports .................................................................................................................................... 6
Buttons………… ..................................................................................................................................... 7
Display Icons…….. ................................................................................................................................. 8
Menu ...................................................................................................................................................... 8
Technical Details..................................................................................................................................... 9
Service………………............................................................................................................................... 9
Accessories .......................................................................................................................................... 10

www.CamOneTec.de
14
Content of the box
Please check the completeness before use!
CamOne Stratos Sun Shield
7“ Diversity Screen
2x 5.8GHz Antenna Manual
12V DC-Cable 2x
with BEC-Port AV-Out Cable
Further recommended equipment for using the product:
Mount with standard Tripod- Screw for fixation

www.CamOneTec.de
15
CamOne
Stratos 7“ 5.8GHz Diversity Screen
Step into the fascinating possibilities of the Photo- and Video world and transmit your recordings
wireless, safe and live over a long distance.
The new developed CamOne Stratos 7“ 5.8GHz Diversity Screen boasts with latest technology and
and is perfectly suited for amateur- and professional applications.
Using the 2 integrated 5.8GHz receivers, the modern system electronics filters the
best available signal and shows a sharp and interference- free live picture. You can choose between
several bands that offer 8 channels.
Highlights
•Dual Signal- Scan for automated reception optimization
•Black Bars fade out Function
•DNR-Function
•Auto Scan Mode
Legal Note
Some EU-countries do not allow usage of FPV-Systems and simultaneous control of a
RC model. Make sure that the available frequencies are allowed in your area!
Advice
Always use this system with two persons:
One pilot controlling the model and one virtual operator controlling the 5.8GHz diversity
screen.
Activation
First attach the supplied 5.8GHz antennas to the appropriate threads. Make sure that
they are screwed in firmly. The power is supplied by an internal LiPo- battery, please make sure that it
is charged sufficiently.
To activate the screen, press the On/Off- button on the right side for 3 seconds.
The left LED switches from Blue to Green.
The screen will now automatically scan the channels for a video signal.
Charging the internal LiPo
-
Battery
To charge the internal battery, the separately available Power Adaptor is required
(FCHD77-N; not included).
Connect the Power Adaptor to a power socket and then into the „DC IN“ plug of your screen.
During charging, the right LED (next to the Power Button) flashes red. The LED shuts off as soon as
charging is finished.
You may also charge the internal battery through an external LiPo battery.
This battery should contain at least 7.4 Volt and 2000mAH.
Please note that damages resulting from improper use or connection of an unsuitable power source
are not covered under warranty . Carry out changing operations carefully and well aware of the
technics and potential risks involved. Make sure that the power source used has sufficient capacity!

www.CamOneTec.de
16
Sunshield
Add the sunshield to use the screen in brightlight without limitations.
Simply fix it around the screen.
Connection Ports

www.CamOneTec.de
17
Buttons
Frequency Selector
Select between bands A/B/F
Scan
The screen automatically scans all channels
CH
Manual selection of the channels in the selected frequency
Minus- button
Adjustment of the Brightness and marked Menu selection
MENU
Double- press to enter the Menu
Plus- button
Adjustment of the brightness and selected Menu option
Power (On/ Off)
Keep pressed the On/Off button until the startup screen appears

www.CamOneTec.de
18
Display Icons
Changes will be shown on the display, no matter if you change the frequency or channel.
If the battery indicator shows an empty battery ( ), the battery needs to be recharged.
Men
u
Double press the „MENU“ button to enter the Menu.
Here you can adjust the settings according to your needs.
By pressing the „MENU“ button, you can switch through the different menu steps.
To adjust a marked setting, please press the „Minus- / Plus“ buttons. If no further buttons are pressed,
the menu will automatically close after 5 seconds.
Structure
-Brightness (this can also be adjusted during live transmission by pressing the
Minus/Plus buttons)
-Contrast
-Colour
-Volume
-Input (manual selection of the signal source)
-RF Sel. (manual selection of the reception source)
-Mode (16:9 or 4:3)
-Rotation (Image rotation)
-Language (see available languages in the Technical Details)
-Reset (Reset to factory settings)
-Exit

www.CamOneTec.de
19
Technical Details
Screen size: 7“ | 178 mm
Total size: 178 x 118 x 25 mm
Resolution: 800 x 480 Pixel
Screen type: TFT LCD Monitor, LED backlight
Brightness: 400 - 450 cd/m2
Contrast: 500:1
Functions: Zoom (Black Bars fade out)
Fixation: Tripod thread / Shifter
Frequency: ISM 5.8GHz
Channels:
Connections: RF1 AV Out (Video, Mono Audio output)
RF2 AV Out (Video, Mono Audio output)
DIV AV Out (Video, Mono Audio output)
AV IN (Video)
Operating voltage: DC-IN 7- 22,2 V
Battery: 1500mAH LiPo Battery
Weight: approx. 420g
Speaker: 8Ω/ 1W X 2
Operating temperature: 0°C ~ +50°C
Languages: English, French, German, Spanish, Portuguese,
Japanese, Russian, Italian, Dutch and Chinese
Service
Information around service and repairs are available at your dealer or www.CamOneTec.com .
If you have any further questions, please contact our service:
Tel. [phone]
[email protected]

www.CamOneTec.de
2
Recommended Accessories
CamOne Video Transmitter – Art. No. FCHD91
- 5.8GHz 25mW
- Range 300 Meter
- 30g only
CamOne Gravity Air 2D Gimbal –Art. No. DJB131
- absorbs vibrations and other influences
- Tilt Position adjustable without controller
- Metal End stops
- Compact size
CamOne infinity Full HD Camera – Art. No. COIN01
Incl. many mounts
- Full HD 1080p
- very light
- 30 Meter waterproof
Art.No.: Product
FCHD7X CamOne Screenmount
FCHD77-N Stratos Power Adaptor 220V 12V | 1,5A | 3,5mm
FCHD38 FlyCamOne FPV-Head with 2 servos
FCHD58 FlyCamOne HD RX Cable
FCHD15 FlyCamOne HD GPS Module
FCHD20 FlyCamOne HD HDMI Cable
FCHD21 FlyCamOne HD AV Cable
FCHD23 FlyCamOne HD 5.8GHz Adaptor Cable
FCHD24 FlyCamOne HD Extension Cable 200cm
FC3104 5.8GHz Transmissionset Antenna
Find more accessories on our homepage (www.camonetec.com) or check your nearest dealer.
CamOne Screenmount
–
Art.No. FCHD7X
Mount the screen directly to your RC-
Controller.
