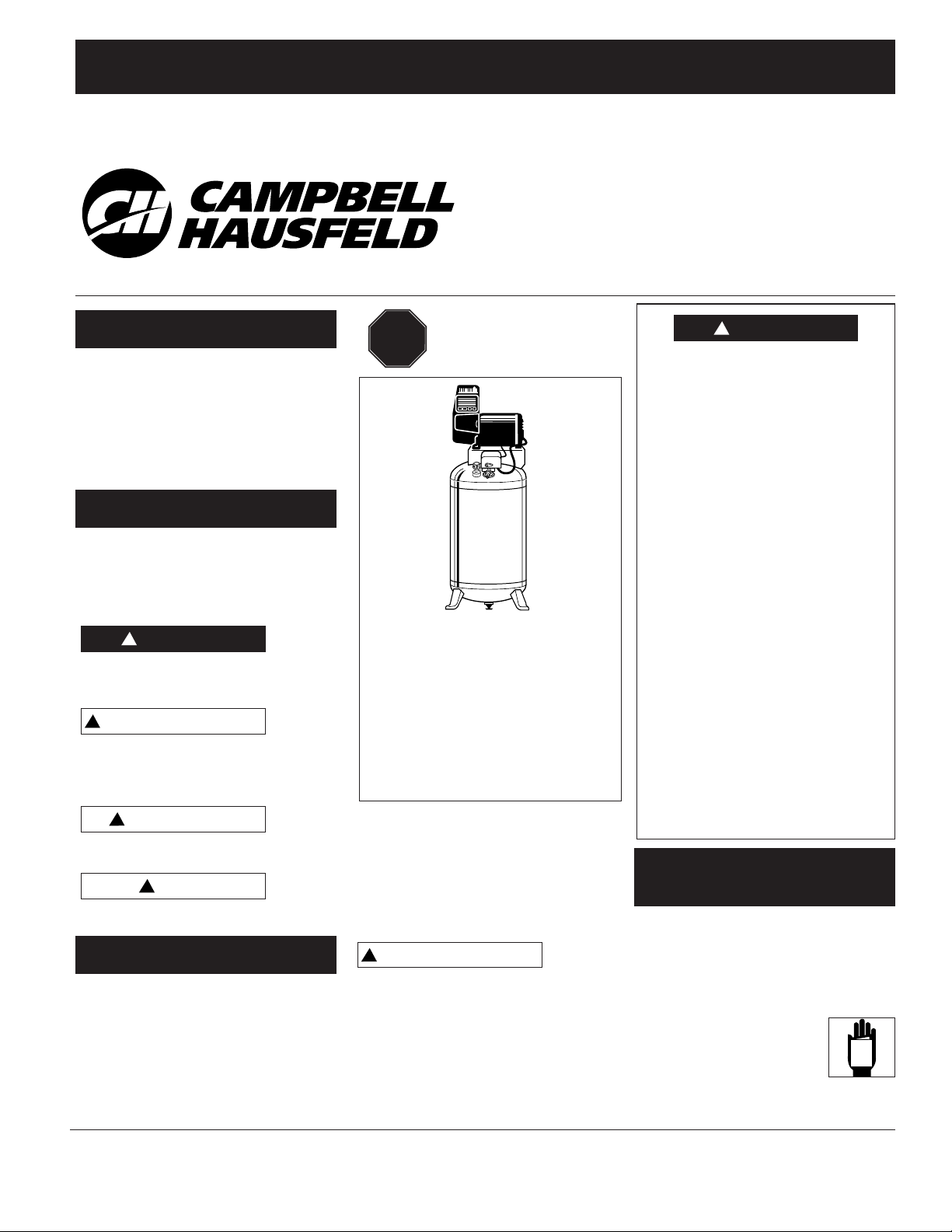

Campbell Hausfeld WL6000 Series User manual

Since the air compressor and other
components (material pump, spray
guns, filters, lubricators, hoses, etc.)
used, make up a high pressure
pumping system, the following safety
precautions must be observed at all
times:
1. Read all manuals
included with this
product carefully. Be
thoroughly familiar
with the controls and
the proper use of the equipment.
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described.
Protect yourself and others by observing all safety information. Failure to comply with instructions could result in personal injury and/or
property damage! Retain instructions for future reference.
© 1997 Campbell Hausfeld
Operating Instructions WL6000 Series
IN203402AV 11/97
Breathable Air Warning
This compressor/pump is NOT
equipped and should NOT be used “as
is” to supply breathing quality air. For
any application of air for human
consumption, you must fit the air
compressor/pump with suitable in-line
safety and alarm equipment. This
additional equipment is necessary to
properly filter and purify the air to
meet minimal specifications for Grade
D breathing as described in
Compressed Gas Association
Commodity Specification G 7.1 - 1966,
OSHA 29 CFR 1910. 134, and/or
Canadian Standards Associations
(CSA).
DISCLAIMER OF WARRANTIES
IN THE EVENT THE COMPRESSOR IS
USED FOR THE PURPOSE OF
BREATHING AIR APPLICATION AND
PROPER IN-LINE SAFETY AND ALARM
EQUIPMENT IS NOT SIMULTANEOUSLY
USED, EXISTING WARRANTIES ARE
VOID, AND CAMPBELL HAUSFELD
DISCLAIMS ANY LIABILITY
WHATSOEVER FOR ANY LOSS,
PERSONAL INJURY OR DAMAGE.
MANUAL
STOP!
Record the Model No., Serial No. and
date of purchase located on the base
below the pump in the space below.
Model No. ____________________
Serial No. ____________________
Date of purchase _________________
Retain these numbers for future
reference.
Q
U
A
L
I
T
Y
A
S
S
U
R
A
N
C
E
P
R
O
G
R
A
M
Need
Assistance?
Call Us First!
1-800-543-8622
Oilless
Stationary
Compressors
questions, damaged or missing parts,
please call 1-800-543-6400 for customer
assistance or call the nearest Campbell
Hausfeld Authorized Service Center.
A listing of service center locations is
enclosed. Have the serial number,
model number and parts list (with
missing parts circled before calling).
Do not operate
unit if damaged
during shipping, handling or use.
Damage may result in bursting and
cause injury or property damage.
Oilless compressors are designed for
do-it-yourselfers with a variety of home
and automotive jobs. These compres-
sors will power spray guns, impact
wrenches and other tools. These units
operate without oil.
This manual contains information that
is very important to know and
understand. This information is
provided for SAFETY and to PREVENT
EQUIPMENT PROBLEMS. To help
recognize this information, observe the
following symbols.
Danger indicates
an imminently
hazardous situation which, if not
avoided, WILL result in death or serious
injury.
Warning indicates
a potentially
hazardous situation which, if not
avoided, COULD result in death or
serious injury.
Caution indicates a
potentially
hazardous situation which, if not
avoided, MAY result in minor or
moderate injury.
Notice indicates
important
information, that if not followed, MAY
cause damage to equipment.
After unpacking the unit, inspect
carefully for any damage that may have
occurred during transit. Make sure to
tighten fittings, bolts, etc., before
putting unit into service. In case of
!NOTICE
BUILT TO LAST
TM
Safety Guidelines
Description
Unpacking
DO NOT RETURN THE
PRODUCT TO THE
RETAILER!

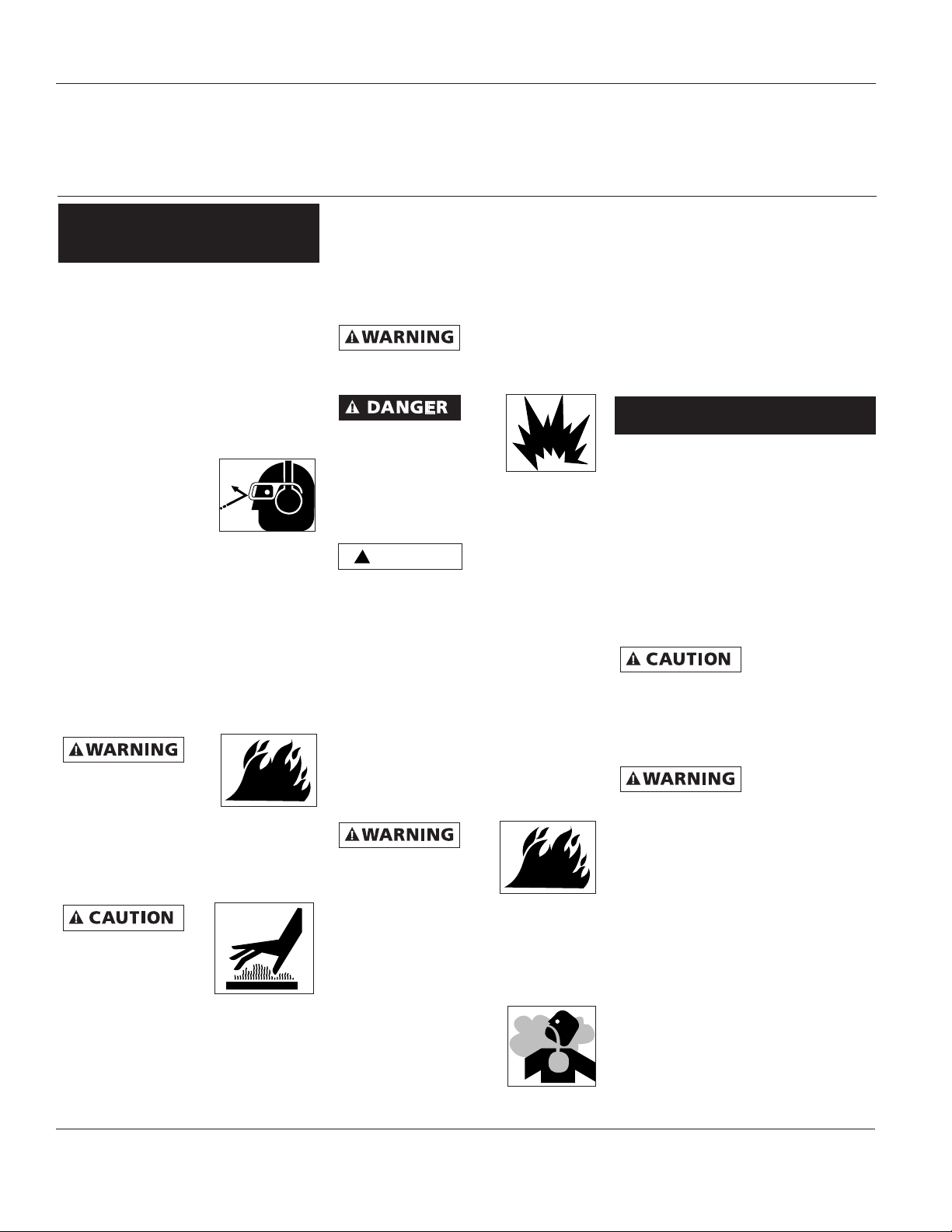

General Safety
Information

16.Do not direct paint or other sprayed
material at the compressor. Locate
compressor as far away from the
spraying area as possible to
minimize overspray accumulation
on the compressor.
17.When spraying or cleaning with
solvents or toxic chemicals, follow
the instructions provided by the
chemical manufacturer.
Location
It is extremely important to install the
compressor in a clean, well ventilated
area where the surrounding air
temperature will not be more than
100°F.
A minimum clearance of 4 inches
between the compressor and a wall is
required because objects could obstruct
air flow.
Do not locate the
compressor air
inlet near steam, paint spray, sandblast
areas or any other source of
contamination. This debris will damage
the motor.
TANK MOUNTING
This compressor is
extremely top
heavy. The unit must be bolted to the
floor with isolation pads or secured
with the wall cable (if provided) before
operating to prevent equipment
damage, injury or death.
The tank should be bolted to a
concrete floor or on a separate
concrete foundation. Vibration
isolators should be used between the
tank leg and the floor . When using
isolator pads, do not draw bolts tight.
Allow the pads to absorb vibrations. A
flexible coupling should be installed
between the tank and service piping.
The air compressor should be mounted
on a flat, even surface.
2
Operating Instructions
Oilless Stationary Compressors
engine/motor and check
immediately for the cause. Vibration
is generally a warning of trouble.
11.To reduce fire hazard, keep
engine/motor exterior free of oil,
solvent, or excessive grease.
Never remove or
attempt to adjust
safety valve. Keep safety valve free
from paint and other accumulations.
Never attempt to repair
or modify a tank!
Welding, drilling or any
other modification will weaken the
tank resulting in damage from rupture
or explosion. Always replace worn or
damaged tanks.
Drain liquid from
tank daily.
12.Tanks rust from moisture build-up,
which weakens the tank. Make sure
to drain tank regularly and inspect
periodically for unsafe conditions
such as rust formation and
corrosion.
13.Fast moving air will stir up dust and
debris which may be harmful.
Release air slowly when draining
moisture or depressurizing the
compressor system.
SPRAYING PRECAUTIONS
Do not spray flammable
materials in vicinity of
open flame or near
ignition sources including the
compressor unit.
14.Do not smoke when spraying paint,
insecticides, or other flammable
substances.
15.Use a face mask/
respirator when
spraying and spray in
a well ventilated area
to prevent health and
fire hazards.
!NOTICE
2. Follow all local electrical and safety
codes, as well as in the U.S., National
Electrical Codes (NEC) and Occupa-
tional Safety and Health Act (OSHA).
3. Only persons well acquainted with
these rules of safe operation should
be allowed to use the compressor.
4. Keep visitors away and NEVER allow
children in the work area.
5. Wear safety glasses
and use hearing
protection when
operating the pump
or unit.
6. Do not stand on or use the pump or
unit as a handhold.
7. Before each use, inspect compressed
air system and electrical components
for signs of damage, deterioration,
weakness or leakage. Repair or
replace defective items before using.
8. Check all fasteners at frequent
intervals for proper tightness.
Motors, electrical
equipment and controls
can cause electrical arcs
that will ignite a flammable gas or
vapor. Never operate or repair in or
near a flammable gas or vapor. Never
store flammable liquids or gases in the
vicinity of the compressor.
Compressor parts may
be hot even if the unit
is stopped.
9. Keep fingers away
from a running compressor; fast
moving and hot parts will cause
injury and/or burns.
10.If the equipment should start to
abnormally vibrate, STOP the
General Safety
Information (Continued)
Installation

WL6000 Series
3
Operating Instructions
Never use an extension
cord with this product.
Use additional air hose
instead of an extension
cord to avoid power loss and
permanent motor damage. Use of an

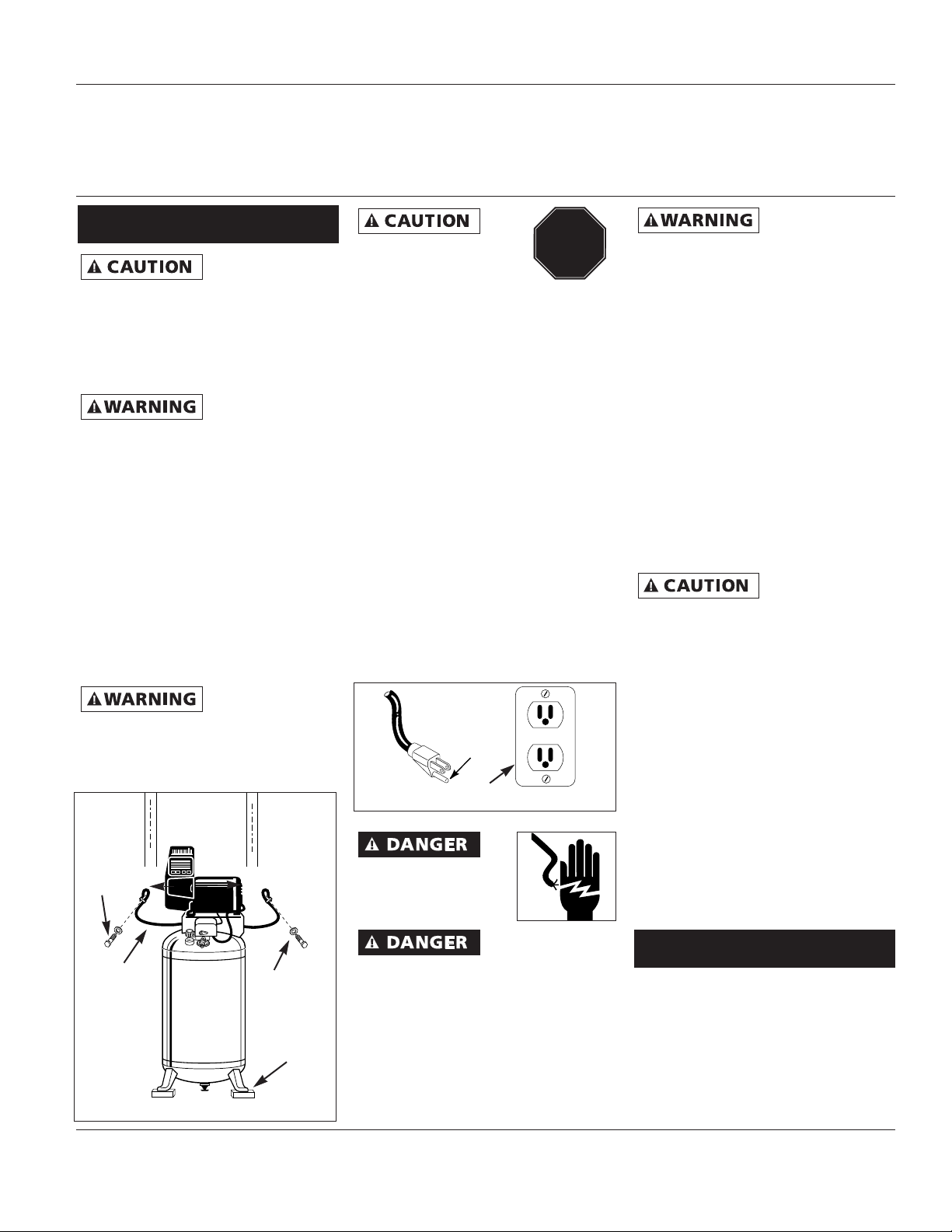

extension cord voids the warranty.

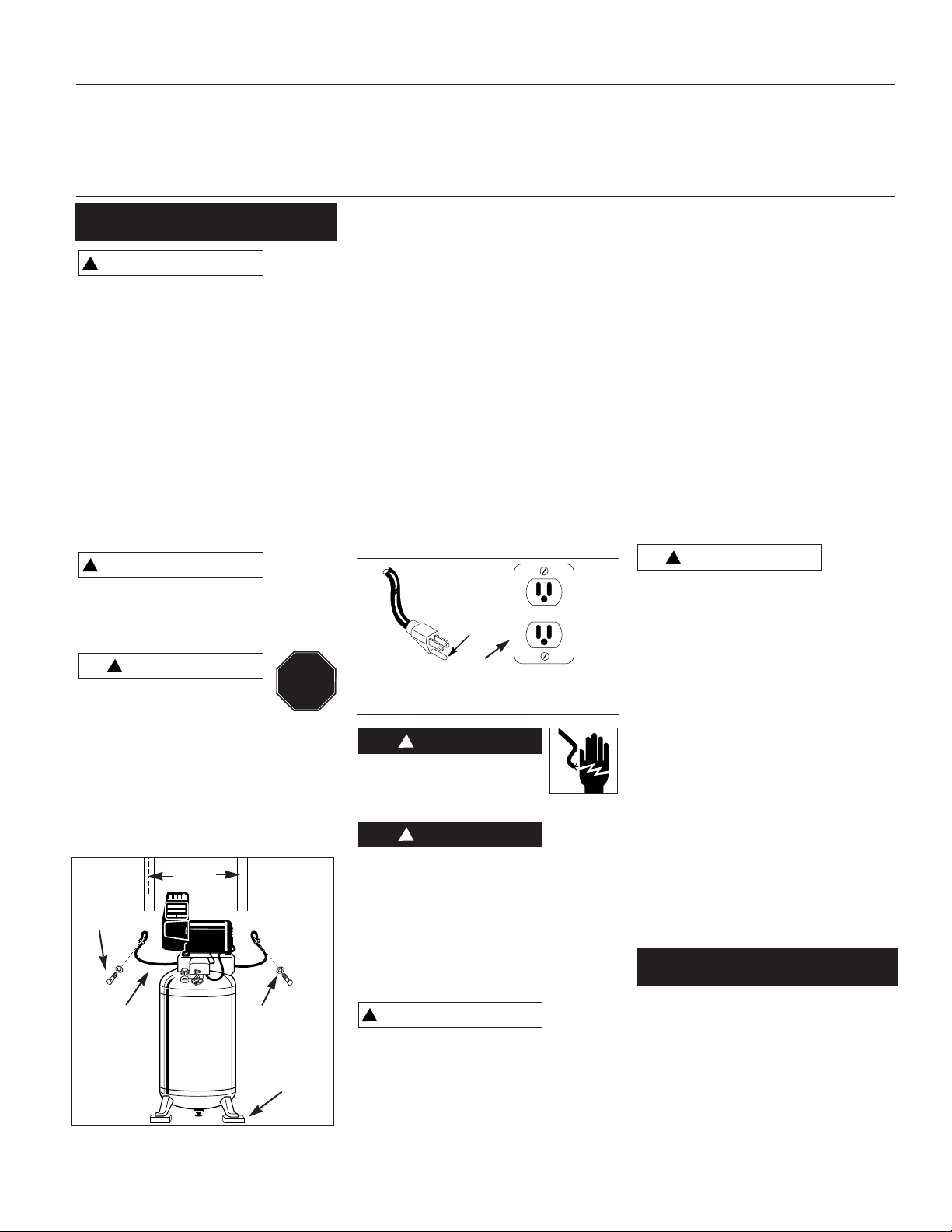

GROUNDING INSTRUCTIONS
1. This product is for use on a nominal
120 volt circuit and has a grounding
plug that looks like the plug
illustrated in Figure 2. Make sure the
product is connected to an outlet
having the same configuration as the
plug. This product must be
grounded. In the event of an
electrical short circuit, grounding
reduces risk of electrical shock by
providing an escape wire for electric
current. This product is equipped
with a cord having a grounding wire
with an appropriate grounding plug.
Plug must be plugged into an outlet
that is properly installed and
grounded in accordance with all local
codes and ordinances.
Improper use of
grounding plug can
result in a possible risk
of electrical shock!
Do not use a
grounding adapter
with this product!
2. If repair or replacement of cord or
plug is necessary, do not connect
grounding wire to either flat blade
terminal. The wire with insulation
having an external surface that is
green (with or without yellow
stripes) is the grounding wire.
Never connect
green (or green
and yellow) wire to a live terminal.
3. Check with a qualified electrician or
serviceman if grounding instructions
are not completely understood, or if
in doubt as to whether product is
properly grounded. Do not modify
plug provided; if it will not fit outlet,
have proper outlet installed by a
qualified electrician.
WIRING
1. Local electrical wiring codes differ
from area to area. Source wiring,
plug and protector must be rated for
at least the amperage and voltage
indicated on motor nameplate, and
meet all electrical codes for this
minimum.
2. Use a slow blow fuse or a circuit
breaker.
Overheating, short
circuiting and fire
damage will result from inadequate
wiring, etc.
NOTE: 120 volt, 15 amp units can be
operated on a 120 volt circuit under
the following conditions:
a. No other electrical appliances
or lights are connected to the
same branch circuit.
b. Voltage supply is normal.
c. Circuit is equipped with a 15
amp circuit breaker or a 15
amp slow blow fuse.
3. If these conditions cannot be met or
if nuisance tripping of current
protection device occurs, it may be
necessary to operate compressor
from a 120 volt, 20 amp circuit.

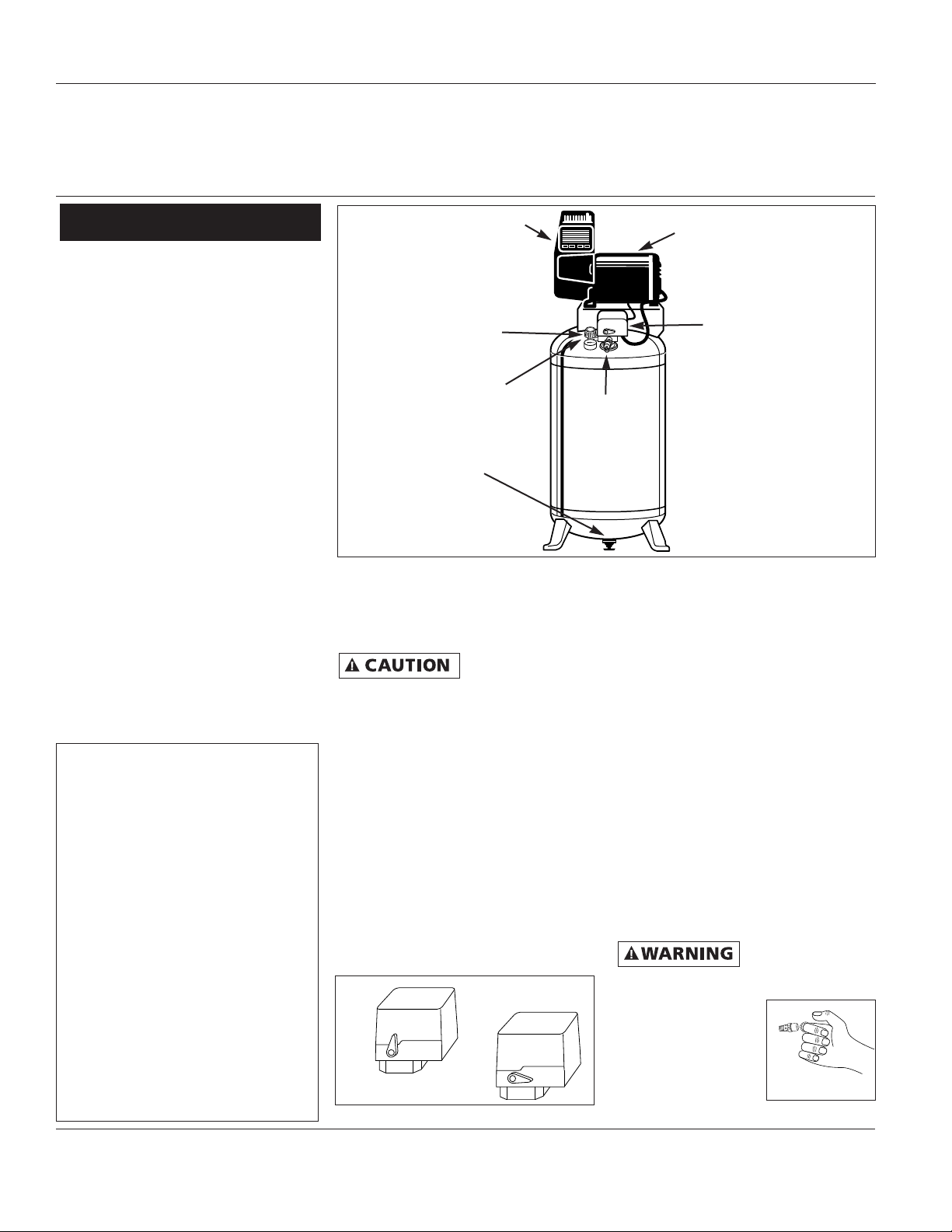

Pressure switch - Auto/Off Switch - In
the AUTO position, the compressor
shuts off automatically when tank
pressure reaches the maximum preset
pressure. In the OFF position, the
compressor will not operate. This
switch should be in the OFF position
when connecting or disconnecting the
TEST RESET
STOP!
Grounded Outlet
Grounded
Pin
Figure 2
Never use the
wood shipping
skids for mounting the compressor.
OPTIONAL MOUNTING
WALL CABLE INSTALLATION
Included with the safety cable are two
lag screws and washers.
Do not secure the
compressor with
toggle bolts into drywall. Drywall
sheeting or plaster will not support the
weight of the compressor.
1. Place an isolation pad beneath each
foot of the compressor to minimize
vibration.
2. Position the cable through the
baseplate as shown in Figure 1.
3. Place the screws through the washers
then through looped ends of cable.
4. Secure the screws to a stud within a
framed wall. Use anchors if the wall
is concrete.
ELECTRICAL INSTALLATION
All wiring and
electrical
connections should be performed by a
qualified electrician. Installation must
be in accordance with local codes and
national electrical codes.

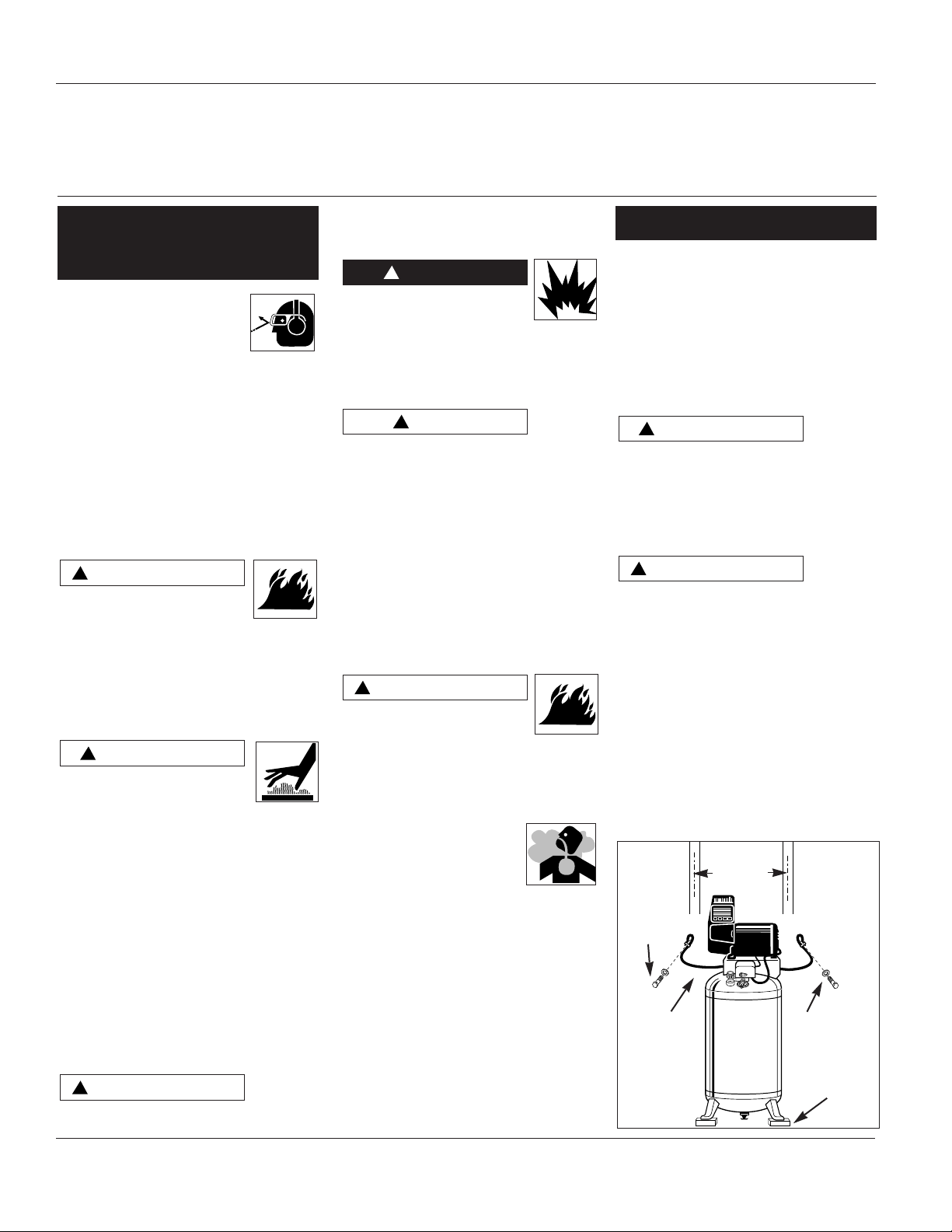

Figure 1
Approx.
16-24” 2 x 4”
Wall Studs
Safety
Cable
Lag Bolt
Washer
Isolation
Pads
Installation (Continued)
Operation

4
Operating Instructions
Oilless Stationary Compressors
LUBRICATION
This is an oilless product and DOES
NOT require lubrication to operate.
BREAK-IN PROCEDURE
Do not attach air
chuck or other tool
to open end of hose until start-up has
been completed and unit checks OK.
IMPORTANT: Do not operate
compressor before reading instructions
or damage may result.
1. Turn regulator fully clockwise to
open air flow.
2. Turn switch to OFF position and plug
in power cord.
3. Turn switch to AUTO position and
run unit for 30 minutes to break in
the pump parts.
4. Turn regulator knob fully
counterclockwise. Compressor will
build to maximum preset pressure
and shut off.
5. Turn regulator knob clockwise to
cause air to bleed off. Compressor
will restart at a preset pressure.
6. Turn regulator knob
counterclockwise to shut off the air
and turn switch to Off position.
7. Attach chuck or other tool to open
end of hose. Turn the regulator on.
In the AUTO position, the compressor
pumps air into the tank. It shuts off
automatically when unit reaches its
maximum preset pressure. In the OFF
position, the pressure switch cannot
function and the compressor will not
operate. This switch should be in the
OFF position when connecting or
disconnecting the power cord from the
electrical outlet.
ASME SAFETY VALVE
Do not remove or
attempt to adjust
the safety valve!
This valve should be
checked under
pressure occasionally
by pulling the ring by
hand. If air leaks after
ring has been
Figure 3
MOISTURE IN COMPRESSED AIR
Moisture in compressed air will form
into droplets as it comes from an air
compressor pump. When humidity is
high or when a compressor is in
continuous use for an extended
period of time, this moisture will
collect in the tank. When using a
paint spray or sandblast gun, this
water will be carried from the tank
through the hose, and out of the
gun as droplets mixed with the spray
material.
IMPORTANT: This condensation
will cause water spots in a paint
job, especially when spraying other
than water based paints. If
sandblasting, it will cause the sand
to cake and clog the gun, rendering
it ineffective. A filter in the air line
(MP3105), located as near to the
gun as possible, will help eliminate
this moisture.
Drain
Petcock
Safety
Valve
Pressure
Switch
Regulator
Check Valve
(Opposite Side)
Off
Auto
Air Hose
Attachment
Discharge Tube
(Opposite Side)
Figure 4
power cord from the electrical outlet or
when changing air tools.
Regulator - The regulator controls the
amount of air pressure released at the
hose outlet.
ASME Safety Valve - This valve
automatically releases air if the tank
pressure exceeds the preset maximum.
Discharge tube - This tube carries
compressed air from the pump to the
check valve. This tube becomes very hot
during use. To avoid the risk of severe
burns, never touch the discharge tube.
Check valve - One-way valve that
allows air to enter the tank, but
prevents air in the tank from flowing
back into the compressor pump.

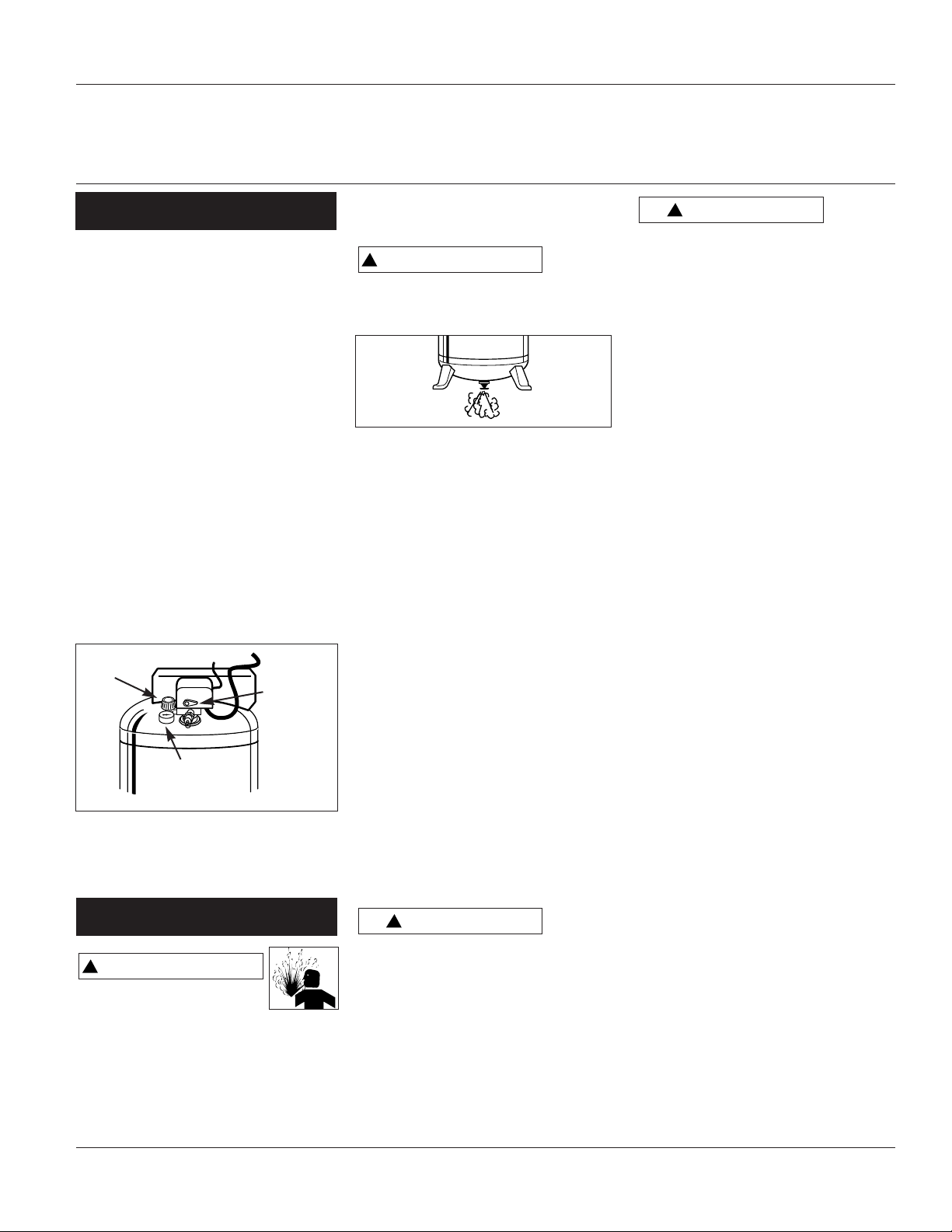

Drain Petcock - This valve is located on
the bottom of the tank. Use this valve
to drain moisture from the tank daily
to reduce the risk of corrosion.
Reduce tank pressure below 10 PSI,
then drain moisture from tank daily to
avoid tank corrosion. Drain moisture
from tank(s) by opening the drain
petcock located underneath the tank.
Figure 5
Operation (Continued)

The compressor should be checked
often for any visible problems and the
following maintenance procedures
should be performed each time the
compressor is used.
1. Pull ring on safety valve and allow it
to snap back to normal position.
Safety valve must
be replaced if it
cannot be actuated or it leaks air after
ring is released.
2. With compressor shut off and
pressure released: Drain moisture
from tank by opening drain cock
underneath tank (See Figure 7).
3. Turn power OFF and clean dust and
dirt from motor, tank, air
lines and pump cooling fins.
IMPORTANT: Unit should be located as
far from spraying area as hose will
allow to prevent over-spray from
clogging filter.
AIR FILTER
Check air filter to be sure it is clean. To
service a filter, remove the filter
housing cover. Remove filter and clean
in hot, soapy water (Paper filters
cannot be washed). Rinse and let dry.
Replace air filters that cannot be
cleaned. Place filter back in the housing
base. Replace cover.
LUBRICATION
This is an oilless type compressor
requiring no lubrication.
THERMAL OVERLOAD PROTECTOR
This compressor is
equipped with an
automatic reset thermal overload
protector which will shut off motor if it
becomes overheated.
WL6000 Series
5
Operating Instructions
If thermal overload protector shuts
motor OFF frequently look for the
following causes
1. Low voltage
2. Clogged air filter
3. Lack of proper ventilation
If the thermal
overload protector
is actuated, the motor must be allowed
to cool down before start-up is pos-
sible. The motor will automatically
restart without warning if left plugged
into electrical outlet and unit is
turned on.
TORQUE REQUIREMENTS
Connecting rod bolt . . . . . . . . 20 in. Ibs.
Compressor hd. bolts. . . 100-110 in. Ibs.
Motor bolts . . . . . . . . . . . . . . . 35 in. Ibs.
Mounting bolts . . . . . . . . . . . . 90 in. Ibs.
STORAGE
1. When not in use, store hose and
compressor in a cool, dry place.
2. Drain tank of moisture
3. Disconnect hose and hang open ends
down to allow any moisture to drain.
released, or valve is stuck and cannot
be actuated by ring, it MUST be
replaced.
REGULATOR KNOB (See Figure 6)
1. This knob controls air pressure to an
air operated tool, or paint spray gun.
2. Turning knob clockwise increases air
pressure at outlet.
3. Turning counterclockwise will lower
air pressure at outlet.
4. Fully counterclockwise will shut off
flow of air completely.
OUTLET PRESSURE GAUGE
1. This gauge shows at-a-glance, air
pressure at outlet. Air pressure is
measured in pounds per square inch
(PSI).
2. Be sure this gauge reads ZERO before
changing air tools or disconnecting
hose from outlet.
TANK PRESSURE GAUGE
Gauge shows pressure in tank
indicating compressor is building
pressure properly.
Disconnect power
source then release all
pressure from the
system before
attempting to install, service, relocate
or perform any maintenance.
Outlet
Pressure
Gauge
Regulator
Knob Tank
Pressure
Gauge
(Behind)
Figure 6
Figure 7
Operation (Continued)
Maintenance

6
Operating Instructions
Oilless Stationary Compressors
Troubleshooting Chart
Symptom Possible Cause(s) Corrective Action
1. No electrical power
2. Blown fuse
3. Breaker open
4. Thermal overload open
5. Pressure switch bad
6. Check valve defective
1. Poor contacts, line voltage incorrect
2. Shorted or open motor winding
3. Defective check valve or unloader
1. Incorrect size fuse, circuit overloaded
2. Defective check valve or unloader
1. Low voltage
2. Clogged air filter
3. Lack of proper ventilation/room
temperature too high
4. Check valve malfunction
1. Leaking, broken, or loose valves or
restricted air passage
2. Defective pressure switch unloader
3. Defective bearing on eccentric or
motor shaft
4. Cylinder or piston ring is worn or
scored
5. Loose bolts, tank not level
1. Plugged in? Check fuse/breaker or motor overload.
2. Replace blown fuse
3. Reset, determine cause of problem
4. Motor will restart when cool
5. Replace
6. Remove and replace check valve
Do not disassemble check valve
with air in tank; bleed tank
1. Check connections, check with voltmeter
2. Replace motor
3. Replace or repair
Do not disassemble check valve
with air in tank; bleed tank
1. Check for proper fuse, use time-delay fuse.
Disconnect other electrical appliances from circuit or
operate compressor on its own branch circuit.
2. Replace or repair
Do not disassemble check valve
with air in tank; bleed tank
1. Check with voltmeter
2. Clean filter (see Maintenance section)
3. Move compressor to well ventilated area
4. Replace
Do not disassemble check valve
with air in tank; bleed tank
1. Replace
2. Replace or repair as necessary
3. Replace
4. Replace or repair as necessary
5. Tighten bolts, shim tank to level position
Compressor will not run
Motor hums but cannot
run or runs slowly
Fuses blow/circuit
breaker trips repeatedly
Never use an extension
cord with this product
Thermal overload
protector cuts out
repeatedly
Knocks, rattles,
excessive vibration

WL6000 Series
7
Operating Instructions
Troubleshooting Chart (Continued)
Symptom Possible Cause(s) Corrective Action
1. Loose connections (fittings, tubing,
etc.)
2. Loose drain cock
3. Check valve leaking
1. Clogged intake filter
2. Air leaks in piping (on machine or in
outside system)
3. Broken inlet valves
4. Piston ring broken
5. Cylinder or piston ring is worn or
scored
1. Excessive water in tank
2. High humidity
1. Defective pressure switch
2. Excessive air usage
1. Excessive condensation in tank
2. Air leaks in piping (on machine or in
outside system)
3. Tank check valve leaking
Check valve stuck in an open position
1. Check all connections with soap and water solution
and tighten
2. Tighten
3. Disassemble check valve assembly, clean or replace
Do not disassemble check valve
with air in tank; bleed tank
1. Clean or replace
2. Replace leaking components or tighten as necessary
3. Have authorized service representative repair unit
4. Replace
5. Replace
1. Drain tank
2. Move to area of less humidity; use air line filter
1. Replace switch
2. Decrease air usage; compressor not large enough for
air requirement
1. Drain more often
2. Replace leaking components or tighten as necessary
3. Replace or repair as necessary
Do not disassemble check valve
with air in tank; bleed tank
Remove and replace check valve
Do not disassemble check valve
with air in tank; bleed tank
Tank pressure drops
when compressor shuts
off
Air output lower than
normal/low discharge
pressure
Excessive moisture in
discharge air
Compressor runs
continuously
Excessive starting and
stopping (auto start)
Air leaking from
unloader on pressure
switch

8
Operating Instructions
Oilless Stationary Compressors
WL6000 Series
Limited Warranty
1. DURATION: From the date of purchase by the original purchaser as follows: Standard Duty Products - One Year, Serious Duty Products - Two
Years, Extreme Duty Products - Three Years.
2. WHO GIVES THIS WARRANTY (WARRANTOR):
Campbell Hausfeld / Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Telephone: [phone]
3. WHO RECEIVES THIS WARRANTY (PURCHASER): The original purchaser (other than for purposes of resale) of the Campbell Hausfeld product.
4. WHAT PRODUCTS ARE COVERED BY THIS WARRANTY: Any Campbell Hausfeld air compressor, air tool or supplementary air accessory
supplied or manufactured by Warrantor.
5. WHAT IS COVERED UNDER THIS WARRANTY: Defects due to material and workmanship with the exceptions noted below.
6. WHAT IS NOT COVERED UNDER THIS WARRANTY:
A. Implied warranties, including those of merchantability and FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED FROM THE DATE OF
ORIGINAL PURCHASE AS STATED IN THE DURATION. If this product is used for commercial, industrial or rental purposes, the warranty will
apply for ninety (90) days from the date of purchase. Four cylinder single-stage and two-stage products are not limited to a ninety (90) day
warranty when used in commercial or industrial applications. Some States do not allow limitations on how long an implied warranty lasts,
so the above limitations may not apply to you.
B. ANY INCIDENTAL, INDIRECT, OR CONSEQUENTIAL LOSS, DAMAGE, OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE, OR
MALFUNCTION OF THE CAMPBELL HAUSFELD PRODUCT. Some States do not allow the exclusion or limitations of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.
C. Any failure that results from an accident, purchaser’s abuse, neglect or failure to operate products in accordance with instructions provided
in the owner’s manual(s) supplied with product.
D. Pre-delivery service, i.e. assembly, oil or lubricants, and adjustment.
E. Normal adjustments or expendable items which are explained in the owner’s manual(s) provided with the product including but not
limited to belts and pressure switch.
F. Items or service that are normally required to maintain the product, i.e. lubricants, filters and gaskets, etc.
G. Gasoline engines and components are expressly excluded from coverage under this limited warranty. The Purchaser must comply with the
warranty given by the engine manufacturer which is supplied with the product.
H. Additional items not covered under this warranty:
1. All Compressors
Maintenance records must be provided to make warranty claim
a. Any component damaged in shipment or any failure caused by installing or operating unit under conditions not in accordance
with installation and operation guidelines.
b. Pump or valve failure caused by rain, excessive humidity or corrosive environments.
c. Cosmetic defects that do not interfere with compressor functionality.
d. Rusted tanks, including but not limited to rust due to improper drainage.
e. Check valves after the first year of ownership.
f. Drain cocks.
g. Motor capacitors.
h. Damage due to improper wiring.
2. Lubricated Compressors
a. Pump wear or valve damage caused by using oil not specified.
b. Pump wear or valve damage caused by any oil contamination or by failure to follow proper oil maintenance guidelines.
3. Belt Drive / Direct Drive / Gas Driven Compressors
a. Belts.
b. Ring wear from inadequate filter maintenance.
c. Manually adjusted load/unload and throttle control devices.
7. RESPONSIBILITIES OF WARRANTOR UNDER THIS WARRANTY: Repair or replace, at Warrantor’s option, products or components which are
defective, have malfunctioned and/or failed to conform within duration of the warranty period.
8. RESPONSIBILITIES OF PURCHASER UNDER THIS WARRANTY:
A. Deliver or ship the Campbell Hausfeld product or component to the nearest Campbell Hausfeld Authorized Service Center. Freight costs, if
any, must be borne by the purchaser.
B. Use reasonable care in the operation and maintenance of the products as described in the owner’s manual(s).
9. WHEN WARRANTOR WILL PERFORM REPAIR OR REPLACEMENT UNDER THIS WARRANTY:
A. Repair or replacement will be scheduled and serviced according to the normal work flow at the servicing location, and depending on the
availability of replacement parts.
B. If the purchaser does not receive satisfactory results from the Authorized Service Center, the purchaser should contact the Campbell
Hausfeld Product Service Department (see paragraph 2).
This Limited Warranty gives you specific legal rights and you may also have other rights which vary from State to State.

demander conseil ou appeler un Centre
De Service Autorisé Campbell Hausfeld.
Une liste de centres de services est ci-
inclus. Prière d’avoir le numéro de
série, numéro de modèle et liste de
parties (avec les parties manquantes
encerclées) avant d’appeler.
Ne pas
utiliser
un modèle qui a été endommagé
pendant le transport, la manipulation
ou l’utilisation. Le dommage peut
résulter en explosion et peut causer
des blessures ou dégâts matériels.
!AVERTISSEMENT
Puisque le compresseur d’air et les
autres pièces détachées (pompe,
pistolets, filtres, graisseurs, tuyaux, etc.)
font partie d’un système de haute
pression, il est nécessaire de suivre les
précautions suivantes:
1. Lire attentivement tous
manuels compris avec ce
produit. Se familiariser
avec ce produit, ses
commandes et son
utilisation.
S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
© 1997 Campbell Hausfeld
Instructions D’Utilisation Series WL6000
IN203402AV 11/97
Avertissement D’Air Respirable
Ce compresseur/pompe n’est pas
équipé pour et ne devrait pas être
utilisé “comme soi” pour fournir de
l’air respirable. En cas d’applications
d’air pour la consommation humaine,
le compresseur d’air/pompe doit être
équipé avec de l’équipement de
sécurité en canalisation et d’alarme.
Cet équipement additionnel est
nécessaire pour filtrer et purifier l’air
afin d’atteindre les spécifications
minimales pour la respiration Grade D
décrites dans le Compressed Gas
Association Commodity Specification
G 7.1 - 1966, OSHA 29 CFR 1910. 134,
et/ou Canadian Standards
Associations (CSA).
DÉNÉGATION DES GARANTIES
SI LE COMPRESSEUR EST UTILISÉ POUR
LES APPLICATIONS D’AIR RESPIRABLE ET
L’ÉQUIPEMENT DE SÉCURITÉ EN
CANALISATION ET D’ALARME N’EST PAS
UTILISÉ SIMULTANÉMENT, LES
GARANTIES EN EXISTANCE SERONT
ANNULÉES, ET CAMPBELL HAUSFELD NIE
TOUTE RESPONSABILITÉ POUR N’IMPORTE
QUELLE PERTE, BLESSURE OU DOMMAGE.
!DANGER
MANUEL
BUILT TO LAST
TM
ARRÊT!
Enregistrer le No. de Modèle, No. de
Série, et la Date d’Achat située sur la base
de la pompe dans l’espace ci-dessous.
No. de Modèle ____________________
No. de Série ____________________
Date d’Achat ____________________
Garder ces numéros pour référence.
Compresseur
Sans Huile
Les compresseurs sans huile sont conçus
pour les bricoleurs avec projets
domestiques et d’automobile. Ces
compresseurs servent à faire
fonctionner les postolets à peinture,
clés à choc et autres outils. Ces
modèles fonctionnement sans
huile.
Ce manuel contient de l’information très
importante qui est fournie pour la
SÉCURITÉ et pour ÉVITER LES PROBLÈMES
D’ÉQUIPEMENT. Rechercher les symboles
suivants pour cette information.
Danger
indique
une situation hasardeuse imminente
qui RÉSULTERA en perte de vie ou
blessures graves.
Avertis-
sement
indique une situation hasardeuse
potentielle qui PEUT résulter en perte
de vie ou blessures graves.
Attention
indique
une situation hasardeuse potentielle
qui PEUT résulter en blessures.
Avis
indique
de l’information importante pour
éviter le dommage de l’équipement.
Lors du déballage de ce produit,
l’examiner soigneusement pour
rechercher toute trace de dommage
susceptible de s’être produit en cours
de transport. Veiller à serrer tout
raccord, boulon, etc., avant de mettre
ce produit en service. En cas de
dommage ou de parties manquantes,
S.V.P. composer le 1-800-543-6400 pour
!AVIS
!ATTENTION
!AVERTISSEMENT
!DANGER
Directives De Sécurité
Déballage
Description
Généralités Sur La
Sécurité
NE PAS RENVOYER LE
PRODUIT AU
MARCHAND!

17. Suivre les instructions du fabriquant
pendant la pulvérisation ou le
nettoyage avec des solvants ou produits
chimiques toxiques.
ENDROIT
Il est très important d’installer le
compresseur dans un endroit propre et
bien ventilé où la température n’excédera
pas 38˚C.
Laisser un espace libre de 10,2 cm
(minimum) entre le compresseur et le mur
car les objets peuvent obstruer la
circulation d’air.
Ne pas
situer la
prise d’air du compresseur près de la
vapeur, un jet pulvérisé de peinture,
endroits de décapage au sable ou autre
sources de contamination. Le débris
endommagera le moteur.
MONTAGE
Ne jamais
utiliser
les palettes en bois d’expédition pour
le montage du compresseur.
MONTAGE AU PLANCHER
Si le modèle n’est pas fixé avec le câble
de mur, les pieds du compresseur
doivent être fixés à un plancher en
béton plat et égal ou sur une
fondation en béton séparée. Les
isolateurs de vibration doivent être
utilisés entre la jambe du réservoir et le
plancher. Ne pas trop serrer les boulons
afin de permettre que les tampons
absorbent les vibrations. Utiliser un
accouplement flexible entre le réservoir
et la tuyauterie de service.
Ce
compres-
seur est très lourd du haut. Le modèle
doit être boulonné au plancher avec
des tampons isolateurs ou fixé au câble
de mur (si fourni) avant son utilisation
pour éviter le dommage à
l’équipement, les blessures ou la mort.
MONTAGE DU CÂBLE DE MUR
Le câble de sécurité comprend deux vis
à tête carrée et rondelles.
!AVERTISSEMENT
!ATTENTION
!ATTENTION
2 Fr
Instructions d’Utilisation
Compresseur Sans Huile
2. Suivre tous les codes de sécurité
locaux ainsi que les National Electrical
Codes (NEC) and Occupational Safety
and Health Act (OSHA) des É-U.
3. Seules les personnes bien
familiarisées avec ces règles
d’utilisation doivent être autorisées
à se servir du compresseur.
4. Garder les visiteurs à l’écart de/et NE
JAMAIS permettre les enfants dans
l’endroit de travail.
5. Utiliser des lunettes de
sécurité et la protection
auditive pendant
l’utilisation du modèle.
6. Ne pas se tenir debout
sur/ni utiliser le modèle comme une
prise.
7. Inspecter le système d’air comprimé
et pièces détachées électriques pour
toute indication de dommage,
détérioration, faiblesse ou fuites
avant chaque utilisation. Réparer
ou remplacer toutes pièces
défectueuses avant l’utilisation.
8. Inspecter le degré de serrage de toutes
attaches par intervalles régulières.
Ne jamais essayer de réparer
ou de modifier un réservoir!
Le soudage, perçage ou autre
modifications peuvent affaiblir le
réservoir et peuvent résulter en
dommage de rupture ou d’explosion.
Toujours remplacer un réservoir usé,
fendu ou endommagé.
Les pièces du compresseur
peuvent être chaudes, même
si le modèle est hors circuit.
9. Garder les doigts à l’écart du
compresseur; les pièces mobiles et
chaudes peuvent causer des
blessures et/ou des brûlures.
10. Si l’équipement vibre anormalement,
ARRÊTER le moteur et l’inspecter
immédiatement. La vibration est
généralement une indication d’un
problème.
!ATTENTION
!AVERTISSEMENT
11. Pour réduire le risque d’incendie, garder
l’extérieur du moteur libre d’huile, de
solvant ou de graisse excessive.
Ne jamais
enlever
ou essayer d’ajuster la soupape de
sûreté. Tenir la soupape de sûreté libre
de peinture et d’autres accumulations.
Ne jamais essayer de réparer
ou de modifier un réservoir!
Le soudage, perçage ou autre
modifications peuvent affaiblir le
réservoir et peuvent résulter en
dommage de rupture ou d’explosion.
Toujours remplacer un réservoir usé,
fendu ou endommagé.
Purger le
réservoir
quotidiennement.
12. L’accumulation d’humidité cause la
rouille qui peut affaiblir le réservoir.
Purger le réservoir quotidiennement
et l’inspecter périodiquement pour
la rouille et la corrosion ou autre
dommage.
13. L’air mouvante peut agiter la
poussière et le débris qui peut être
dangereux. Lâcher l’air lentement
en purgeant l’humidité ou pendant
la dépressurisation du système du
compresseur.
PRÉCAUTIONS DE PULVÉRISATION
Ne pas pulvériser les
matériaux inflammables dans
un endroit de flamme ouverte ni près
d’une source d’ignition y compris le
compresseur.
14. Ne pas fumer pendant la pulvérisation
de la peinture, d’insecticides ou autres
matières inflammables.
15. Utiliser un masque /
respirateur pendant la
pulvérisation et pulvériser
dans un endroit bien ventilé
pour éviter le risque de
blessures et d’incendie.
16. Ne pas diriger la peinture ou autre
matériel pulvérisé vers le compresseur.
Situer le compresseur aussi loin que
possible de l’endroit de pulvérisation
pour réduire l’accumulation de
surpulvérisation sur le compresseur.
!AVERTISSEMENT
!AVIS
!DANGER
!AVERTISSEMENT
Généralités Sur La
Sécurité (Suite)
Installation

Series WL6000
3 Fr
Instructions d’Utilisation
Ne pas
fixer le
compresseur avec des boulons à écrou
articulés dans le placoplâtre. Les murs
en placoplâtre ou en plâtre ne peuvent
pas soutenir le poids du compresseur.
1. Placer un tampon sous chaque pied
du compresseur pour réduire la
vibration.
2. Placer le câble à travers la plaque de
base comme indiqué sur la Figure 1.
3. Placer les vis à travers les rondelles et
en suite à travers les bouts bouclés
du câble.
4. Fixer les vis à un poteau dans un mur
encadré. Utiliser des ancres sur les
murs en béton.
INSTALLATION ÉLECTRIQUE
Seul un
électri-
cien qualifié doit effectuer l’installa-
tion électrique et raccordements
électriques. Respecter toutes les codes
locals et nationales de l’électricité.
Ne jamais utiliser un cordon
prolongateur avec ce produit.
Utiliser un tuyau flexible à air
additionnel au lieu d’un cordon
prolongateur pour éviter une perte de
puissance et dommage du moteur.
Usage d’un cordon prolongateur sert à
annuler la garantie.
!ATTENTION
!AVERTISSEMENT
!AVERTISSEMENT
INSTRUCTIONS DE MISE À LA TERRE
1. Ce produit est conçu pour l’utilisation
d’un circuit de 120 volts et a une
fiche de mise à la terre comme celle
indiquée sur la Fig. 2. Assurer que le
modèle est branché à une prise de
courant qui a la même configuration
que la fiche. Ce produit doit être mis
à la terre. Dans l’évenement d’un
court-circuit, la mise à la terre
diminue le risque de secousse
électrique en fournissant un fil
d’échappement pour le courant
électrique. Ce produit est équipé
avec un cordon qui a un fil de terre
avec une fiiche de terre. La fiche doit
être branchée dans une prise de
courant qui a été installée et mise à
la terre correctement en respectant
tous les codes et règlements locaux.
L’usage incorrect d’une
fiche mise à la terre peut
résulter en secousse
électrique!
Ne pas
utiliser
un adaptateur de mise à la terre avec
ce produit!
2. Si la réparation ou le remplacement
du cordon ou de la fiche est
nécessaire, ne pas connecter le fil de
terre à ni une ni l’autre borne plate.
Le fil avec l’isolation qui a une
surface externe verte (avec ou sans
rayures) est le fil de terre.
Ne jamais
brancher
le fil vert (ou vert et jaune) à une borne
électrisée.
3. Si vous ne comprenez pas les
instructions pour la mise à la terre ou
si vous n’êtes pas certains si le produit
!AVERTISSEMENT
!DANGER
!DANGER
est mis à la terre correctement, vérifier
avec un électricien ou une personne
qualifiée. Ne pas modifier la fiche
fournie; si la fiche n’est pas la bonne
taille pour la prise de courant,
contacter un électricien qualifié pour
l’installation d’une nouvelle prise de
courant.
INSTALLATION DE FILS
1. Les codes électriques d’installation de
fils sont variables d’un endroit à
l’autre. Les fils d’alimentation, fiche et
protecteurs doivent être classifiés pour
au moins l’ampérage et la tension
indiqués sur la plaque indicatrice du
moteur et doivent répondre aux codes
électriques pour ce minimum.
2. Utiliser une fusée à retardement ou
un disjoncteur.
L’instal-
lation de
fils insuffisante peut résulter en
surchauffage, court-circuit et en
dommage d’incendie.
REMARQUE: Les modèles de 120 V,
15A peuvent fonctionner sur un circuit
de 120 V sous les conditions suivantes:
a. Aucun autre appareil électrique ou
lumière est connecté au même
branchement.
b. L’alimentation en tension est
normale.
c. Le circuit est équipé avec un
disjoncteur de 15 ampères ou une
fusée à retardement de 15
ampères.
3. S’il n’est pas possible d’atteindre les
conditions ci-dessus ou s’il y a un
déclenchement du protecteur de
courant à maintes reprises, il peut
être nécessaire de faire fonctionner
le compresseur sur un circuit de 120
volts, 20 ampères.
Manostat - Interrupteur Auto/Off. Dans
la position AUTO,le compresseur se coupe
automatiquement quand la pression du
réservoir arrive à la pression maximale
réglée d’avance. Dans la position OFF,le
compresseur ne fonctionnera pas. Cet
interrupteur devrait être dans la position
OFF pendant le branchement ou le
!ATTENTION
TEST RESET
Figure 2
ARRÊT!
Broche
de
Terre
Prise de Courant Mise de Terre
Figure 1
Environ
41-61 cm Poteau
Montant de
5 x 10 cm
Câble De
Sûreté
Tire-fond
Rondelle
Tampons
Isolateurs
Installation (Suite)
Fonctionnement

4 Fr
Instructions d’Utilisation
Compresseur Sans Huile
débranchement du cordon d’alimentation
de la prise de courant ou pendant le
changement d’outils pneumatiques.
Régulateur - Le régulateur sert à régler
la pression d’air à la sortie du tuyau.
Soupape de Sûreté ASME - Cette
soupape laisse échapper l’air si la
pression du réservoir dépasse la
pression maximum réglée d’avance.
Tuyau de décharge - Ce tuyau
transporte l’air comprimé de la pompe
au clapet. Ce tuyau devient très chaud
pendant l’utilisation. Pour éviter le
risque des brûlures sévères, ne jamais
toucher le tuyau de décharge.
Clapet - Une soupape à sens unique
qui permet l’arrivée d’air dans le
réservoir mais ne permet pas que l’air
se recule dans la pompe.
Robinet de Purge - Cette soupape est
située sur la base du réservoir. Utiliser
cette soupape pour purger l’humidité
du réservoir quotidiennement afin de
réduire le risque de corrosion.
Baisser la pression du réservoir sous 69 kPa,
et ensuite purger l’humidité du réservoir
afin d’éviter la corrosion. Purger l’humidité
du/des réservoir(s) en ouvrant le robinet de
purge situé sur la base du réservoir.
LUBRIFICATION
Ce produit est “sans-huile” et n’exige
pas d’huile pour fonctionner.
RODAGE
Ne pas
brancher
les outils pneumatiques au bout du
tuyau jusqu’à ce que le démarrage soit
complet et que le modèle fonctionne
bien.
IMPORTANT: Pour éviter du dommage
au compresseur, lire toutes les
instructions avant de l’utiliser.
1. Tourner le régulateur complètement
à la droite pour ouvrir la circulation
d’air.
2. Tourner l’interrupteur à la position
OFF et brancher le cordon
d’alimentation.
3. Tourner l’interrupteur à la position
AUTO et faire fonctionner pour 30
minutes afin d’effectuer le rodage
des pièces.
!ATTENTION
4. Tourner le bouton du régulateur
complètement à la gauche. Le
compresseur accumulera la pression
jusqu’à ce qu’il atteint la pression
réglée d’avance et s’arrêtera.
5. Tourner le bouton du régulateur à la
droite en laissant de l’air s’échapper.
Le compresseur se remettra en marche
à une pression réglée d’avance.
6. Tourner le bouton du régulateur à la
gauche afin de couper l’air et ensuite
tourner l’interrupteur à la position Off.
7. Fixer un mandrin ou autre outil au
bout ouvert du tuyau. Tourner le
régulateur On.
Dans la position AUTO, le compresseur
pompe de l’air dans le réservoir. Il se
coupe automatiquement quand il
atteint la pression maximale réglée
d’avance. Dans la position OFF, le
manostat ne peut pas fonctionner et le
compresseur ne fonctionnera pas. Cet
interrupteur devrait être dans la
position OFF pendant le branchement
et le débranchement du cordon
d’alimentation d’une prise de courant.
SOUPAPE DE SÛRETÉ ASME
Ne jamais
enlever
ou essayer d’ajuster la soupape de
sûreté!
Inspecter cette
soupape de temps à
temps en tirant sur la
bague avec la main.
S’il y a une fuite une
fois que la
!AVERTISSEMENT
L’HUMIDITÉ DANS L’AIR COMPRIMÉ
L’humidité dans l’air comprimé
forme des goutelettes en arrivant de
la pompe du compresseur. Si
l’humidité est élevée ou si le
compresseur est utilisé
continuellement, cette humidité
s’accumulera dans le réservoir. En
utilisant un pistolet à peinture ou un
pistolet pour décapage au sable,
cette eau sera transportée hors du
réservoir par moyen du tuyau en
forme de goutelettes mélangées
avec le matériel utilisé.
IMPORTANT: Cette condensation
peut avoir comme résultat des
taches d’eau sur votre travail de
peinture, surtout en pulvérisant la
peinture qui n’est pas de base d’eau.
Pendant la décapage au sable,
(MP3105) cette eau servira à tenir le
sable ensemble et à causer une
obstruction dans le pistolet.
Figure 3 - Identification
du modèle
Manostat
Régulateur
Clapet (Sens opposé)
Tuyau de décharge
(Sens opposé)
Robinet de Purge
Soupape de Sûreté
Branchement
du tuyau
d’air
Off Auto
Figure 4
Figure 5
Fonctionnement (Suite)

1. Tirer sur l’anneau de la soupape de
sûreté et la laisser revenir à sa
position normale.
S’il y a
une fuite
après que la soupape soit lâchée ou si
la soupape ne fonctionne pas, elle
devrait être remplacée.
2. Avec le compresseur hors circuit et la
pression dissipée, purger l’humidité
du réservoir en ouvrant le robinet de
purge sous le réservoir.
3. Tourner le bouton (de puissance)
OFF et nettoyer la poussière et la
saleté du moteur, réservoir,
canalisations d’air et des ailettes du
refroidisseur.
IMPORTANT: Situer le modèle aussi
loin de l’endroit de pulvérisation que
possible afin d’empêcher que le filtre
deviennent obstrué par la
surpulvérisation.
FILTRE D’AIR
Vérifier si le filtre d’air est propre.
Enlever le couvercle du carter de filtre,
enlever le filtre et le laver avec de l’eau
chaude et savonneuse (ne pas laver les
filtres en papier)
. Rincer et sécher.
Remplacer les filtres qui ne peuvent pas
être nettoyés. Placer le filtre dans la
base du carter et remplacer le couvercle.
GRAISSAGE
Ce modèle “sans huile” n’exige pas de
graissage.
PROTECTEUR DE SURCHARGE
THERMIQUE
Ce
compres-
seur est équipé avec un protecteur de
surcharge thermique à rajustement
automatique qui sert à couper le
moteur s’il devient surchauffé.
Si le protecteur de surcharge thermique
coupe le moteur (OFF) à maintes
reprises, rechercher les causes suivantes.
1. Tension basse.
2. Filtre d’air obstrué.
3. Ventilation insuffisante.
!ATTENTION
!AVERTISSEMENT
Series WL6000
5 Fr
Instructions d’Utilisation
bague est relâchée ou si la bague est
prise, la soupape DOIT être remplacée.
BOUTON DU RÉGULATEUR
1. Ce bouton règle la pression à un outil
pneumatique ou à un pistolet
pulvérisateur. (Voir Figure 5)
2. La pression d’air à la sortie est
augmentée en tournant le bouton à
la droite.
3. La pression d’air à la sortie est réduite
en tournant le bouton à la gauche.
4. Pour couper le débit d’air, tourner
complètement à la gauche.
MANOMÈTRE RÉGLÉ DE SORTIE
D’AIR
1. Ce manomètre indique la pression d’air
de sortie. La pression d’air est mesurée
en kPa.
2. Assurer que le manomètre est à ZERO
avant de changer les outils
pneumatiques ou avant de débrancher
le tuyau de la sortie.
MANOMÈTRE DU RÉSERVOIR
Le manomètre indique la pression dans
le réservoir ce qui indique que le
compresseur fonctionne bien.
Débrancher de la source de
puissance et ensuite dissiper
toute la pression du système avant
d’essayer d’installer, de réparer, de
déplacer ou de procéder à l’entretien.
Inspecter le compresseur souvant et suivre
les procédés d’entretien suivants pendant
chaque utilisation du compresseur.
!AVERTISSEMENT
Le
moteur
doit se refroidir avant que le
démarrage soit possible. Le moteur se
démarre automatiquement sans avis si
branché dans une prise de courant et si
le modèle est en marche “ON”.
COUPLE
Boulon de la bielle. . . . . . . . . . 23 kg cm
Boulons du compresseur . . 115-127 kg cm
Boulons du moteur . . . . . . . . . 40 kg cm
Boulons de montage . . . . . . . 104 kg cm
ENTREPOSAGE
1. Si hors d’usage, entreposer le tuyau
et le compresseur dans un endroit
frais et sec.
2. Purger l’humidité du réservoir.
3. Débracheer le tuyau et l’accrocher
avec les bouts ouverts face en bas
afin de faire égoutter l’humidité.
!ATTENTION
Manomètre
de Sortie
Bouton Du
Régulateur
Manomètre
Du
Reservoir
(Sens
Opposé)
Figure 6
Figure 7
Fonctionnement (Suite)
Entretien

6 Fr
Instructions d’Utilisation
Compresseur Sans Huile
Guide De Dépannage
Symptôme Cause(s) Possible(s) Mesures Correctives
1. Manque de puissance électrique
2. Fusible sauté
3. Disjoncteur déclenché
4. Surcharge thermique déclenché
5. Manostat en panne
6. Soupape de retenue défecteuse
1. Contacts gâchés, tension incorrecte
2. Bobinnage du moteur court-circuité ou
ouvert
3. Soupape de retenue ou de déchargement
défectueuse
1. Taille de fusible incorrect, surcharge
2. Soupape de retenue ou de
déchargement défectueuse
1. Tension basse
2. Filtre d’air obstrué
3. Ventilation insuffisante/température
de l’endroit trop haute
4. Clapet défectueux
1. Fuites de soupapes. Soupapes dégagées
ou en panne. Passage d’air restreint.
2. Appareil de déchargement du manostat
défectueux
3. Palier défectueux sur l’excentrique ou sur
l’arbre du moteur
4. Cylindre ou segment de piston usé ou
rayé
5. Boulons dégagés, réservoir n’est pas égal
1. Modèle branché? Vérifier le fusible/disjoncteur ou
surcharge du moteur.
2. Remplacer le fusible sauté
3. Rajuster et trouver la source du problème
4. Le moteur se met en marche une fois refroidi
5. Remplacer
6. Enlever et remplacer le clapet
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir
1. Inspecter les branchements, vérifier avec un voltmètre
2. Remplacer le moteur
3. Remplacer ou réparer
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir
1. Vérifier le type de fusible, utiliser un fusible à retardement.
Débrancher les autres appareils électriques du circuit ou
faire fonctionner le compresseur sur un circuit unique.
2. Remplacer ou réparer
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir
1. Vérifier avec un voltmètre
2. Nettoyer le filtre (voir la section d’entretien)
3. Déplacer le compresseur à un endroit bien ventilé
4. Remplacer
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir/
1. Remplacer
2. Remplacer ou réparer si nécessaire
3. Remplacer
4. Remplacer ou réparer si nécessaire
5. Serrer les boulons, caler et niveler
!DANGER
!DANGER
!DANGER
!DANGER
Le compresseur ne
fonctionne pas
Le moteur ronron mais
ne peut pas fonctionner
ou fonctionne
lentement
Fusibles sautés/le
disjoncteur se déclenche
à maintes reprises
Ne jamais utiliser un
cordon prolongateur
avec ce produit
Le protecteur de
surcharge thermique se
déclenche à maintes
reprises
Cognement, vibration
excessive
!ATTENTION

Series WL6000
7 Fr
Instructions d’Utilisation
Guide De Dépannage (Suite)
Symptôme Cause(s) Possible(s) Mesures Correctives
1. Raccordements dégagés (raccords,
tuyaux, etc.)
2. Robinet de purge dégagé
3. Fuite du clapet
1. Filtre d’air obstrué
2. Fuites d’air dans la tuyauterie (sur le
modèle ou dans le système extérieur)
3. Soupapes d’admission en panne
4. Segment de piston en panne
5. Cylindre ou segment de piston usé ou
rayé
1. Eau excessive dans le réservoir
2. Humidité élevée
1. Manostat défectueux
2. Utilisation d’air excessive
1. Condensation excessive dans le
réservoir
2. Fuites d’air dans la tuyauterie (sur le
modèle ou dans le système extérieur)
3. Fuite du clapet
Clapet grippé dans la position ouverte
1. Vérifier tous les raccordements avec de l’eau
savonneuse et les serrer
2. Serrer
3. Démonter l’assemblage du clapet, nettoyer ou
remplacer
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir
1. Nettoyer ou remplacer
2. Remplacer les pièces qui ont des fuites ou serrer
3. Faire réparer le modèle à un centre de service autorisé
4. Remplacer
5. Remplacer
1. Purger le réservoir
2. Déplacer à un endroit moins humide; utiliser un filtre
en canalisation d’air
1. Remplacer
2. Réduire l’utilisation d’air; le compresseur n’est pas
assez large pour la demande d’air
1. Purger le réservoir plus souvant
2. Remplacer les pièces qui ont des fuites ou serrer
3. Remplacer ou réparer si nécessaire
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir
Enlever et remplacer le clapet
Ne pas démonter le
clapet s’il y a de l’air
dans le réservoir; vidanger le réservoir
!DANGER
!DANGER
!DANGER
Perte de pression dans
le réservoir à air quand
le compresseur se coupe
Débit d’air plus bas que
normal/pression de
décharge basse
Humidité excessive dans
l’air de débit
Le compresseur
fonctionne
continuellement
Démarrage et coupage
excessif (démarrage
automatique)
Fuite d’air de l’appareil
de déchargement sur le
manostat

16
Instructions d’Utilisation
Compresseur Sans Huile
Series WL6000
Garantie Limitée
1. DURÉE: À partir de la date d’achat par l’acheteur original comme suit: Produits À Service Standard - Un An, Produits À Service Sérieux - Deux
Ans, Produits À Service Extrême - Trois Ans.
2. GARANTIE ACCORDÉE PAR (GARANT):
Campbell Hausfeld/Scott Fetzer Company, 100 Production Drive, Harrison, Ohio, 45030, Téléphone: [phone]
3. BÉNÉFICIAIRE DE CETTE GARANTIE (ACHETEUR): L’acheteur original (sauf en cas de revente) du produit Campbell Hausfeld.
4. PRODUITS COUVERTS PAR CETTE GARANTIE: N’importe quel compresseur d’air, outil pneumatique ou accessoire pneumatique supplémentaire
Campbell Hausfeld qui est fourni par ou fabriqué par le Garant.
5. COUVERTURE DE LA PRÉSENTE GARANTIE: Défauts de matière et de fabrication avec les exceptions indiquées ci-dessous.
6. LA PRÉSENTE GARANTIE NE COUVRE PAS:
A. Les garanties implicites, y compris celles de commercialisabilité et D’ADAPTION À UNE FONCTION PARTICULIÈRE SONT LIMITÉES À PARTIR DE
LA DATE D’ACHAT INITIALE TELLE QU’INDIQUÉE DANS LA SECTION DURÉE. Si ce compresseur d’air est utilisé pour une fonction commerciale
ou pour la location, la durée de la garantie sera quatre-vingt-dix (90) jours à compté de la date d’achat. Les produits à quatre cylindres d’un
ou de deux étages ne sont pas limités à une garantie de quatre-vingt-dix (90) jours si utilisés dans les applications commerciaux ou industrielles.
Quelques Provinces (États) n’autorisent pas de limitations de durée pour les garanties implicites. Les limitations précédentes peuvent donc ne
pas s’appliquer.
B. TOUT DOMMAGE, PERTE OU DÉPENSE FORTUIT OU INDIRECT POUVANT RÉSULTER DE TOUT DÉFAUT, PANNE OU MAUVAIS
FONCTIONNEMENT DU PRODUIT CAMPBELL HAUSFELD. Quelques Provinces (États) n’autorisent pas l’exclusion ni la limitation des dommages
fortuits ou indirects. La limitation ou l’exclusion précédente peut ne donc pas s’appliquer.
C. Toute panne résultant d’un accident, d’une utilisation abusive, de la négligence ou d’une utilisation ne respectant pas les instructions données
dans le(s) manuel(s) accompagnant le produit.
D. Service avant livraison; le montage, l’huile ou la graisse et les réglages par exemples.
E. Réglages normaux ou articles qui ne sont pas indispensables qui sont expliqués dans le(s) manuel(s) d’utilisation accompagnant le produit, y
compris, mais pas limités aux courroies et au manostat.
F. Articles ou services qui sont exigés pour l’entretien du produit; graisses, filtres et joints d’étanchéités par exemples.
G. Les moteurs à essence et les pièces détachées sont expressément exclus de cette garantie limitée. L’acheteur doit observer la garantie du
fabricant de moteur qui est fournie avec le produit.
H. Articles supplémentaires qui ne sont pas couverts sous cette garantie:
1. Tous les Compresseurs
Il est nécessaire de fournir le compte d’entretien pour une réclamation de garantie
a. Toutes pièces détachées endommagées pendant l’expédition ou n’importe quelle panne causée par un montage ou fonctionnement
du modèle sous des conditions qui ne conforment pas aux directives de montage et de fonctionnement.
b. La panne de la pompe ou de la soupape causée par la pluie, l’humidité excessive ou un environnement corrosif.
c. Les défauts de forme qui n’ont pas d’effet sur le fonctionnement du compresseur
d. Les réservoirs rouillés, y compris mais pas limités à la rouille causé par le vidange incorrect.
e. Les clapets suivant la première année possession.
f. Robinets de vidange.
g. Condensateurs de moteur.
h. Dommage dû à l’installation de fils incorrecte.
2. Compresseurs Graissés
a. Usure de la pompe ou dommage aux soupapes causé par l’utilisation d’huile non-spécifiée.
b. Usure de la pompe ou dommage aux soupapes causé par toute contamination d’huile ou par le manque de suivre les directives
d’entretien d’huile.
3. Commande par Courroie / Commande Directe / Compresseurs à Essence
a. Courroies
b. Usure de bagues causée par l’entretien de filtre insuffisant
c. Appareils manuels de chargement/déchargement et appareils de commande d’obturateur.
7. RESPONSABILITÉS DU GARANT AUX TERMES DE CETTE GARANTIE: Réparation ou remplacement, au choix du Garant, des produits ou pièces qui
se sont révélés défectueux ou qui ne se sont pas conformés pendant la durée de validité de la garantie.
8. RESPONSABILITÉS DE L’ACHETEUR AUX TERMES DE CETTE GARANTIE:
A. Livraison ou expédition du produit ou de la pièce Campbell Hausfeld au Centre De Service Autorisé Campbell Hausfeld. Taux de frais, si
applicables, sont la responsabilité de l’acheteur.
B. Utilisation et entretien du produit avec un soin raisonable, ainsi que le décri(vent)t le(s) manuel(s) d’utilisation.
9. RÉPARATION OU REMPLACEMENT EFFECTUÉ PAR LE GARANT AUX TERMES DE LA PRÉSENTE GARANTIE:
A. La réparation ou le remplacement sera prévu et exécuté en fonction de la charge de travail dans le centre de service et dépendra de la
disponabilité des pièces de rechange.
B. Si l’acheteur n’est pas satisfait des services du Centre De Service Autorisé, l’acheteur devrait contacter le Département De Service Campbell
Hausfeld (se référer au paragraph 2).
Cette Garantie Limitée vous confère des droits précis. L’acheteur peut également jouir d’autres droits qui varient d’une Province ou d’un État à
l’autre.

sistema de bombeo de alta presión,
deberá seguir las siguientes medidas de
seguridad todo el tiempo:
1. Lea con cuidado todos los
manuales incluídos con
este producto.
Familiarícese con los
controles y el uso
adecuado del equipo.
2. Siga todos los códigos de seguridad
laboral y electricidad establecidos en
su país, por ejemplo los de la NEC y
OSHA en EUA.
3. Este compresor sólo debe ser usado
por personas que estén bien
familiarizadas con las reglas de
seguridad y de manejo.
4. Mantenga a los visitantes alejados y
NUNCA permita la presencia de niños
en el área de trabajo.
Servicio Autorizado De Campbell
Hausfeld más cercano.
Se incluye una lista de los lugares en
donde se encuentran los centros de
servicio. Tenga a mano el número de
serie, el número del modelo y la lista de
partes (con las partes que faltan
marcadas con un círculo) antes de llamar.
No debe
utilizar la
unidad si se ha dañado durante el
envío, manejo o uso. Los daños podrían
ocasionar una explosión y ócasionarle
heridas o daños a su propiedad.
Como el compresor de aire y otros
componentes usados (cabezales, pistolas
pulverizadoras, filtros, lubricadores,
mangueras, etc.), forman parte de un
!ADVERTENCIA
Sírvase leer y guardar estas instrucciones.Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en
este manual. Protéjase Ud. y a los demás observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en heridas y/o
daños a su propiedad. Guarde este manual como referencia.
17
© 1997 Campbell Hausfeld
Los compresores sin aceite han sido
diseñados para los amantes del “hágalo
usted mismo”, para una variedad de
usos en el hogar y en los automóviles.
Estos compresores se utilizan con
pistolas rociadoras, llaves de impacto y
otras herramientas. Estos aparatos
funcionan sin aceite.
Este manual contiene información que es
muy importante que sepa y comprenda.
Esta información se la suministramos
como medida de SEGURIDAD y para
EVITAR PROBLEMAS CON EL EQUIPO.
Debe reconocer los siguientes símbolos.
Esto le
indica que
hay una situación inmediata que LE
OCASIONARIA la muerte o heridas de
gravedad.
Esto le
indica
que hay una situación que PODRIA
ocasionarle la muerte o heridas de
gravedad.
Esto le
indica
que hay una situación que PODRIA
ocasionarle heridas no muy graves.
Ésto le
indica
una información importante, que de no
seguirla, le podría ocasionar daños al
equipo.
Cuando desempaque la unidad,
inspecciónela cuidadosamente para
verificar si se han producido daños
durante el transporte. Asegúrese de
apretar todos los accesorios, pernos,
etc. que estén sueltos antes de poner la
unidad en servicio. En el caso de que
haya daño o partes que faltan, haga el
favor de llamar al 1-800-543-6400 para
obtener ayuda o llame al Centro De
!AVISO
!PRECAUCION
!ADVERTENCIA
!PELIGRO
Instrucciones para la Operacion Serie WL6000
IN203402AV 11/97
Advertencia sobre el
aire respirable
Este compresor/cabezal no viene listo
de fábrica para suministrarle aire
respirable. Antes de utilizarlos con este
fin, deberá instalarle un sistema de
seguridad y alarma incorporado a la
línea. Este sistema adicional es
necesario para filtrar y purificar el aire
adecuadamente, para cumplir con las
especificaciones mínimas sobre aire
respirable de Grado D descritas en la
Especificación de Productos G 7.1 - 1966
de la Asociación de Aire Compri-mido.
Igualmente, deberá cumplir los
requisitos establecidos por el Artículo
29 CFR 1910. 134 de la Organización
norteamericana OSHA y/o la Canadian
Standards Associations (CSA).
RENUNCIA A LAS GARANTIAS
SI EL COMPRESOR SE UTILIZA PARA
PRODUCIR AIRE RESPIRABLE SIN
HABERLE INSTALADO EL SISTEMA DE
SEGURIDAD Y ALARMA, TODAS LA
GARANTÍAS SE ANULARÁN Y LA
COMPAÑIA CAMPBELL HAUSFELD NO
ASUMIRÁ NINGUNA RESPONSABILIDAD
POR PÉRDIDAS, HERIDAS PERSONALES
O DAÑOS.
!PELIGRO
ALTO!
Registre en el espacio a continuación
el No. del Modelo, el Número de Serie
y la Fecha de Compra ubicados en la
base debajo de la bomb.
No. del Modelo ______________________
No. de Serie ______________________
Fecha de Compra ____________________
Guarde estos números para
referencia en el futuro.
Compresores Sin
Aceite
MANUAL
BUILT TO LAST
TM
Descripción
Medidas de seguridad
Informaciones
Generales de Seguridad
Para desempacar
¡NO DEVUELVA EL
PRODUCTO AL
MINORISTA!

2 Sp
Instrucciones para la operacion
Compresores Sin Aceite
5. Siempre use anteojos de
seguridad y protéjase los
oídos para operar el
cabezal o el compresor.
6. No se encarame sobre el cabezal, ni
lo use para sostenerse.
7. Antes de cada uso, inspeccione el
sistema de aire comprimido y los
componentes eléctricos, para ver si
están dañados, deteriorados,
desgastados o tienen fugas. Repare
o reemplace las piezas dañadas
antes de usar el equipo.
8. Chequée todas las conexiones
frecuentemente para cerciorarse de
que estén bien apretadas.
Los motores, equipos
eléctricos y controles pueden
ocasionar arcos eléctricos que
encenderían gases o vapores
inflamables. Nunca opere o repare el
compresor cerca de gases o vapores
inflamables. Nunca almacene líquidos
o gases inflamables cerca del
compresor.
Las piezas del compresor
podrían estar calientes,
inclusive cuando la unidad esté apagada.
9. Mantenga los dedos alejados del
compresor cuando esté funcionando;
las piezas en movimiento o calientes,
le ocasionarían heridas y/o
quemaduras.
10. Si el equipo comienza a vibrar
excesivamente, APAGUE el motor y
chequéelo inmediatamente para
determinar la razón. Generalmente,
la vibración excesiva se debe a una
falla.
11. Para reducir el peligro de incendio,
mantenga el exterior del motor libre
de aceite, solventes o exceso de
grasa.
Nunca
debe
desconectar o tratar de ajustar las
!ADVERTENCIA
!PRECAUCION
!ADVERTENCIA
válvulas de seguridad. Igualmente,
debe evitar que se le acumule pintura u
otros materiales.
¡Nunca trate de reparar o
modificar el tanque! Si lo
suelda, taladra o modifica de cualquier
otra manera, el tanque se debilitará y
se podría dañar, romperse o explotar.
Siempre remplace los tanques
desgastados, rotos o dañados.
Drene el
tanque
diariamente.
12. Los tanques se oxidan debido a la
acumulación de humedad y ésto
debilita el tanque. Cerciórese de
drenar el tanque con regularidad e
inspéccionelo periódicamente para
ver si está en malas condiciones, por
ejemplo si está oxidado.
13. La circulación rápida de aire podría
levantar polvo y desperdicios
dañinos. Siempre libere el aire
lentamente para drenar el tanque o
liberar la presión del sistema.
PRECAUCIONES PARA ROCIAR
Nunca rocíe materiales
inflamables cerca de llamas
al descubierto o fuentes de ignición
incluyendo el compresor.
14. No fume mientras esté rociando
pintura, insecticidas u otras
substancias inflamables.
15. Use una máscara/
respirador cuando vaya
a rociar y siempre rocíe
en un área bien
ventilada para evitar
peligros de salud e incendios.
16.Nunca rocíe la pintura y otros
materiales, directamente hacia el
compresor. Coloque el compresor lo
más lejos posible del área de trabajo,
para minimizar la acumulación de
residuos en el compresor.
17. Al rociar o limpiar con solventes o
químicos tóxicos, siga las instrucciones
del fabricante de dichos químicos.
!ADVERTENCIA
!AVISO
!PELIGRO
UBICACION
Es sumamente importante que instale
el compresor en un lugar limpio y bien
ventilado donde la temperatura
ambiental no sea mayor de 38° C
(100°F).
Se requiere un espacio libre mínimo de
10,2 cm (4 pulgadas entre el compresor
y la pared, para que ningún objecto
obstruya el flujo de aire.
No
coloque
la entrada de aire del compresor cerca
de áreas con vapor, vapores de pintura,
chorros de arena o cualquier otra
fuente de contaminación. Los
desperdicios dañarán el motor.
INSTALACION DEL TANQUE
La parte
superior
de este compresor es sumamente
pesada. La unidad se atornillar al piso
y colocarle almohadillas aislantes o se
debe asegurar a la pared con el cable
(si se incluye) antes de utilizarla para
evitar daños, heridas o la muerte.
El tanque se debe fijar al piso o base
separada de concreto con pernos. Debe
usar aislantes entre las patas del
compresor y el piso para evitar
vibración. Al usar almohadillas aislantes
no apriete los pernos excesivamente.
Deje que las almohadillas absorvan la
vibración. Al usar aislantes, deberá usar
un acoplador flexible entre el tanque y
las tubería.
!ADVERTENCIA
!PRECAUCION
Figura 1
Aprox.
41-61 cm
(16-24”)
Montantes
de
5 x 10 cm
(2 x 4”)
Cable de
Seguridad
Tornillo
de fiador
Arandela
Almohadillas
Aislantes
Instalación
Informaciones
Generales de Seguridad
(Continuación)

Serie WL6000
3 Sp
Instrucciones para la operacion
Nunca
instale el
compresor sobre las bases de madera
usadas para transportarlo
INSTALACIÓN OPCIONAL
INSTALACION DEL CABLE PARA
SOSTENERLO A LA PARED
Con el cable de seguridad se incluyen
dos tornillos de fiador y arandelas.
No use
tornillos
de fiador para fijar el compresor a
muros en seco. Éstos no son lo
suficientemente resistentes para
sostener el peso del compresor.
1. Coloque una almohadilla aislante
debajo de cada pata del compresor
para minimizar la vibración.
2. Coloque el cable en la base tal como
se le indica en la Figura 3.
3. Colóquele las arandelas a los
tornillos e introdúzcalos en los aros
de los extremos del cable.
4. Si es una pared de entramado, los
tornillos se deben fijar al montante.
Use una trabilla si la pared es de
concreto.
INSTALACIÓN ELÉCTRICA
Todas las conexiones eléctricas y el
alambrano deberán ser llevados a cabo
por un electricista profesional. La
instalación debe estar conforme con los
códigos locales y los códigos nacionales
sobre electricidad.
Nunca use un cordón de
extensión con este aparato.
Use una manguera de aire adicional en
lugar de un cordón de extensión para
evitar la pérdida de energía yu los
daños permanentes al motor. El uso de
un cordón de extensión anulará la
garantía.
CONEXION A TIERRA
1. Este producto está diseñado para
circuitos nominales de 120 voltios y
tiene un enchufe para conexión a
!PRECAUCION
!ADVERTENCIA
!ADVERTENCIA
!PRECAUCION
tierra similar al de la Figura 2.
Cerciórese de conectarlo a un
tomacorrientes cuya configuración sea
similar a la del enchufe. Este producto
se debe conectar a tierra. En caso de
que ocurra un cortocircuito, ésto
evitaría el riesgo de choque eléctrico
al ofrecerle un cable de desvío a la
corriente eléctrica. Este producto
tiene un cordón con un alambre y
terminal de conexión a tierra. Debe
conectarlo a un tomacorrientes que
esté instalado adecuadamente según
los códigos y ordenanzas locales.
El uso inadecuado del en-
chufe con conexión a tierra
podría ocasionarle choques
eléctricos.
No use
un
adaptador para conexión a tierra con
este producto.
2. Si necesita reparar o reemplazar el
cordón o el enchufe, no conecte el
cable de conexión a tierra a ninguno
de los terminales planos. El alambre
cuya superficie externa del aislante es
verde, con o sin rayas amarillas, es el
cable de conexión a tierra.
Nunca
conecte
los cables verdes o verde con rayas
amarillas, a un terminal con tensión.
3. Consúltele a un electricista calificado o a
un técnico de reparación, en caso de que
no comprenda bien las instrucciones o si
tiene dudas de que esté conectado a
tierra adecuadamente. No modifique el
enchufe, si éste no entra en el
tomacorrientes, mande a instalar un
tomacorrientes adecuado con un
electricista calificado.
!ADVERTENCIA
!PELIGRO
!PELIGRO
ALAMBRADO
1. Los códigos eléctricos varían de un área
a otra. Sin embargo, el alambrado,
enchufe y protectores se deben
seleccionar según las especificaciones
de amperaje y voltaje indicados en la
placa del motor y cumplir con las
especificaciones mínimas.
2. Use fusibles de acción retardada tipo
T o un cortacircuito.
Si no
conecta
los cables adecuadamente podría haber
cortocircuitos, incendios, sobreca-
lentamiento, etc.
NOTA: Las unidades de 120 voltios, 15
amp se pueden utilizar en circuitos de 120
voltios bajo las siguientes condiciones:
a. Ningún otro artefacto eléctrico o luces
estén conectados al mismo circuito.
b. El suministro de voltaje es normal.
c. El circuito tiene un cortacircuito de
15 amperios o un fusible de acción
retardada de 15 amperios.
3. Si no puede satisfacer las condiciones
arriba enumeradas o si el cortacircuito
se activa frecuentemente, quizás
tenga que utilizar un circuito de 120
voltios, 20 amperios.
Presostato - Automático - En la
posición AUTO el compresor se apaga
automáticamente cuando la presión del
tanque alcanza el nivel máximo fijado
en la fábrica. En la posición OFF, el
compresor no funcionará. El presostato
debe colocarse en OFF para conectar o
desconectar el cordón eléctrico del
tomacorrientes o para cambiar la
herramienta neumática.
Regulador - El regulador controla la
cantidad de presión de aire expulsada
por la manguera.
Válvula de seguridad ASME - Esta
válvula automáticamente libera el aire
si la presión del tanque excede el valor
máximo fijado de fábrica.
Tubería de descarga - Esta tubería
transporta el aire comprimido del
cabezal a la válvula de chequeo. Esta
tubería se calienta excesivamente
durante el uso. Para evitar quemaduras
graves, nunca la toque.
!PRECAUCION
TEST RESET
Figura 2
ALTO!
Terminal de
conexión a
tierra
Tomacorrientes
conectado a tierra
Instalación
(Continuación)
Funcionamiento

4 Sp
Instrucciones para la operacion
Compresores Sin Aceite
Válvula de chequeo - Esta válvula
solo permite que el aire entre al
tanque y evita que éste se regrese al
cabezal.
Nunca
use el
mango de las unidades con ruedas para
levantar completamente la unidad.
Llave de drenaje - Esta válvula está
ubicada debajo del tanque. Úsela para
drenar la humedad del tanque diaria-
mente, para evitar que el tanque se oxide.
Reduzca la presión del tanque a menos
de 0,69 bar, después drene la humedad
del tanque diariamente para evitar que
se oxide. Para drenar los tanques abra
la llave ubicada debajo del tanque.
ENGRASE
Este es un aparato sin aceite y no
requiere engrases para su
funcionamiento.
PERIÓDO DE USO INICIAL
Nunca
conecte
las herramientas a la manguera hasta
!PRECAUCION
!ADVERTENCIA
haber encendido el motor y cerciórarse
de que la unidad esté lista para
funcionar .
IMPORTANTE: No utilice el compresor
sin haber leido las instrucciones o
podría dañarlo.
1. Gire el regulador completamente en
el mismo sentido de las agujas del
reloj para abrir el flujo de aire.
2. Coloque el presostato en OFF y
conecte el cordón al tomacorrientes.
3. Coloque el presostato en AUTO y
deje que el compresor funcione por
30 minutos para que las piezas del
cabezal se fijen.
4. Gire la perilla del regulador
completamente en sentido
contrario a las agujas del reloj. El
compresor se apagará
automáticamente al alcanzar la
presión máxima fijada de fábrica.
5. Gire la perilla del regulador
completamente, en el mismo
sentido de las agujas del reloj, para
purgar el aire. El compresor
comenzará a funcionar
automáticamente al alcanzar una
presión fijada de fábrica.
6. Gire la perilla del regulador
completamente en sentido
contrario al de las agujas del reloj ,
para cerrar el flujo de aire y coloque
el presostato en Off .
7. Conecte un mandril o herramienta
neumática a la manguera. Encienda
el regulador.
En la posición AUTO, el compresor
bombea aire hacia el tanque. El
compresor se apaga automáticamente
cuando la unidad alcanza una presión
máxima fijada de fábrica.En la posición
OFF, el presostato no puede funcionar y
por lo tanto el compresor no
funcionará.
El presostato debe estar en OFF cuando
vaya a conectar o desconectar el cordón
eléctrico del tomacorrientes.
VÁLVULA DE SEGURIDAD ASME
Nunca
desconec-
te o trate de ajustar la válvula de
seguridad ASME.
De vez en cuando debe halar el anillo
con la mano para chequear esta
válvula. Si hay una fuga de aire después
de haber soltado el anillo, o si
la válvula está atascada y no la puede
!ADVERTENCIA
HUMEDAD EN EL AIRE
COMPRIMIDO
La humedad que se acumula en el aire
comprimido se convierte en gotas a
medida que sale del cabezal del
compresor de aire. Cuando el nivel de
humnedad es muy alto o cuando el
compresor ha estado en uso continuo
por mucho tiempo, ésta se acumulará
en el tanque. Al usar una pistola
pulverizadora de pintura o una
rociadora de arena, la humedad saldrá
a través de la manguera mezclada con
el material que esté rociando.
IMPORTANTE: Esta condensación
ocasionará manchas en la superficie
pintada, especialmente cuando esté
pulverizando pinturas que no sean a
base de agua. Al rociar arena ésta
ocasionará que la arena se aglutine y
obstruya la pistola, reduciendo su
eficacia. Para eliminar este problema,
instale un filtro en la línea de aire
(MP3105), lo más cerca posible de la
pistola.
Figura 3
Presostato
Regulador
Válvula de chequeo
(lado opuesto)
Tubería de descarge
(lado opuesto)
Llave de drenaje
Válvula de
seguridad
Accesorio para
la manguera
de aire
Apago Auto
Figura 4
Funcionamiento
(Continuación)
