Please read and save these instructions. Read carefully before attempting to assemble, install, operate or maintain the product described. Protect yourself and
others by observing all safety information. Failure to comply with instructions could result in personal injury and/or property damage! Retain instructions for
future reference.
IN971100AV 3/02
Installation Instructions Model WT2530
Aluminum
Welding Kit
BUILT TO LAST
Description
Model WT2530 is an aluminum welding
kit designed for use on all Campbell
Hausfeld wire feed MIG welders (WG
series). This kit includes: PTFE wire liner
(Part Number: WC600210AV) , smooth-
groove drive roller (Part Number:
WC500008AV) and four pieces of
0.030" (0.8 mm) aluminum contact tips
(Part Number: WT501800AV). These
parts, when installed in your welder,
allow welding aluminum with greater
success. Along with this kit, you will
need a spool of 0.030" (0.8 mm)
aluminum MIG wire (Part Number:
WE303001AV) and a bottle of 100%
Argon shielding gas (Part Number:
WT601100AV).
PTFE wire liner
The PTFE wire liner reduces the drag on
the soft aluminum welding wire. DO
NOT USE TO WELD STEEL. This liner
should be used for aluminum welding
only to prevent contamination.
1. Verify the welder is OFF and
UNPLUGGED.
2. Open wire feed door and locate
drive deck. Remove torch cable
cover by removing three screws (see
figure 1a). WG3020: Remove four
screws (see figure 1b).
3. Disassemble torch handle by
removing four screws (see figure
2a). WG3020: Remove one screw
and twist nut (see figure 2b).
4. Remove swan neck/valve assembly
from handle (see figure 3a).
WG3020: (see figure 3b).
5. Remove the existing wire liner from
For parts, manuals, product & service information
visit www.chpower.com
or call 1-800-746-5641
© 2002 Campbell Hausfeld/Scott Fetzer
the valve. Unlock by pulling up,
then out from the valve (see figure
4a). WG3020: Pull liner from valve
while pressing collar of liner fitting
(see figure 4b).
6. Straighten the torch hose and
remove the existing wire liner. Then,
insert the PTFE wire liner into the
torch hose.
7. Push new liner into the valve at an
angle until seated fully and then
push sideways to lock it in position
(see figure 4a). WG3020: Push new
liner into fitting. It locks
automatically.
8. Place swan neck/valve assembly into
torch handle, making sure small
black wires are located correctly (see
figure 5a). Reassemble torch handle
with four screws. WG3020: Make
sure trigger is positioned correctly
(see figure 5b).

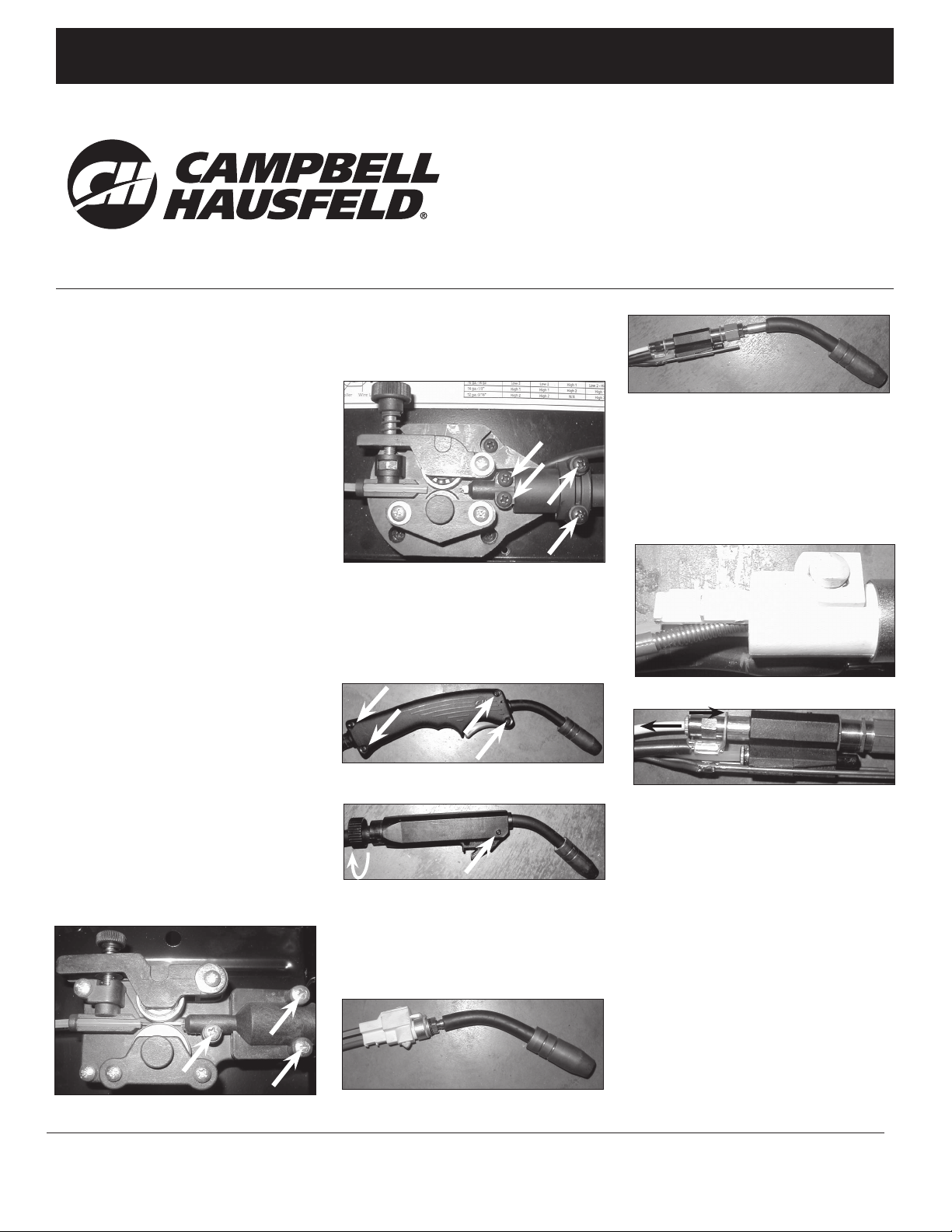

Figure 1a – Remove these three screws
Figure 1b – Remove these four screws
Figure 2a – Remove these four screws
Figure 2b – Remove screw and twist nut
Figure 3a
Figure 3b
Figure 4a
Figure 4b
Valve
Valve
Swan Neck
Swan Neck

9. Reattach torch cable cover onto
drive deck, making sure wire liner is
aligned with drive roller, but not
touching the roller (see figure 6).
Note: Trim the liner’s length as
needed.
Smooth-Groove Drive Roller
The existing serrated-groove drive roller
will cut notches in the soft aluminum
welding wire. These notches increase
the drag within the wire liner. The
smooth-groove drive roller eliminates
this problem. WG3020: Use the smooth-
groove drive roller supplied with your
welder.
1. Verify the welder is OFF and
UNPLUGGED.
2. Open wire feed door and locate
drive deck. Release tension on swing
arm by removing tension screw and
spring.
3. Remove roller cover by removing
two screws (see figure 7).
4. Remove serrated-groove drive roller
and replace with smooth-groove
drive roller. Install drive roller with
"0,8-0,9" stamping facing out. This
aligns the correct groove for 0.030"-
0.035" (0.8-0.9 mm) wire with the
liner.
5. Reinstall roller cover, tension screw
and spring.
Aluminum Contact Tip
The contact tips in this kit have been
designed specifically for welding
aluminum. The hole is slightly oversized
to reduce drag. There is more mass to
handle the extra heat associated with
aluminum welding. And, the tip is
tapered for use with shielding gases.
These tips are to be used with 0.030"
(0.8 mm) aluminum MIG wire.
1. Remove nozzle by turning
counterclockwise.
2. Remove existing contact tip by
turning counterclockwise.
3. Install 0.030" (0.8 mm) aluminum
contact tip.
4. Reinstall nozzle.
Aluminum Welding Help
• Make sure your base metal is very
clean. New aluminum will oxidize
almost immediately. Thin layers of
oxidation are clear and cannot be
seen. Use a stainless steel brush to
clean the weld area and the work
clamp area. Use the stainless steel
brush only on aluminum to prevent
contamination.
• The center of the contact tip must be
clean to transfer the current required
for welding aluminum. Even new
contact tips can benefit from cleaning
with a tip cleaner.
• Since aluminum conducts heat so
well, higher welder output is
required. Also, the wire and travel
speeds need to be faster.
• Work clamp connection must be
thoroughly clean and as close to the
weld area as possible.
• When welding thin material, it is
usually easier to use a "push"
technique rather than a "pull"
technique.
2
Installation Instructions
Aluminum Welding Kit

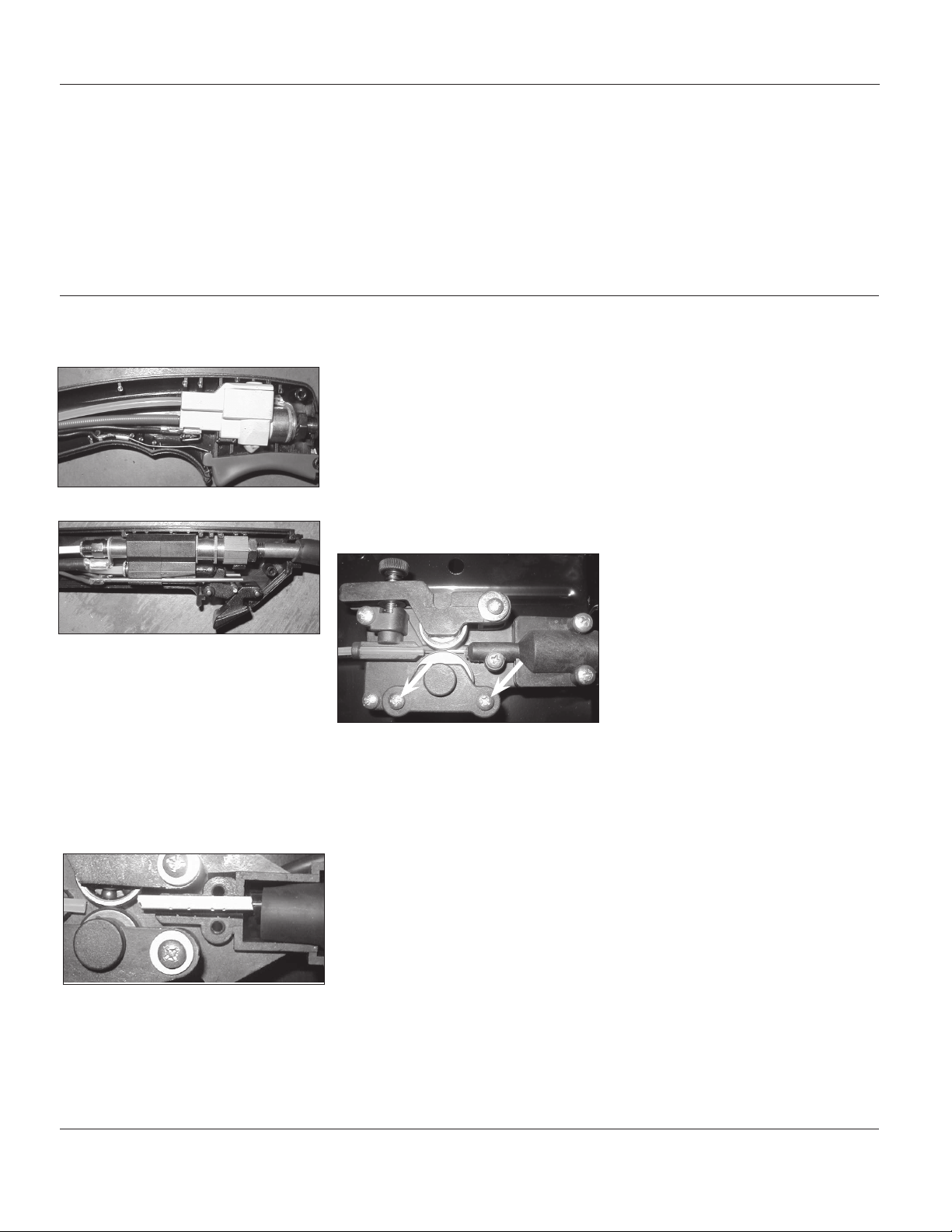

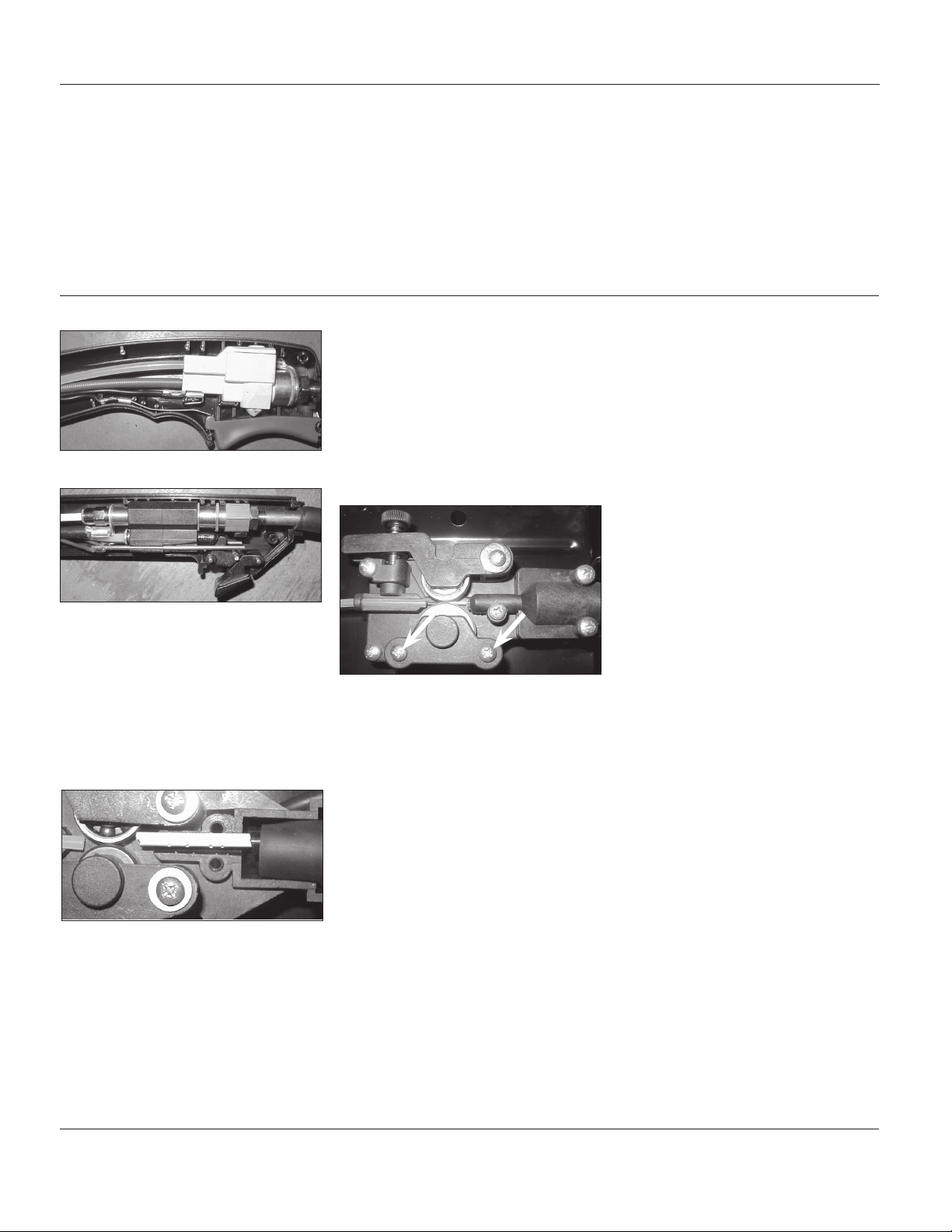

Figure 5a
Figure 5b
Figure 6
Figure 7 – Remove these two screws
www.chpower.com

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit décrit. Se protéger
ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels! Conserver ces instructions comme
référence.
IN971100AV 3/02
Instructions de Montage Modèle WT2530
Kit de Soudure
d’Aluminium
BUILT TO LAST
Description
Le modèle WT2530 est un kit de soudure
d'aluminium conçu pour toutes les
soudeuses à l'arc sous la protection de
gaz inerte avec fil électrode fusible à
entraînement du fil électrode Campbell
Hausfeld (série WG). Cette trousse
comprend : Chemise de fil de PTFE (no de
pièce : WC600210AV), rouleau
d’entraînement à rainure lisse (no de
pièce : WC500008AV), quatre pointes de
contact de 0,8 mm (0,030 po)
d’aluminium (no de pièce :
WT501800AV). Ces pièces, installées sur
votre soudeuse, permettent de souder
l'aluminium avec plus de succès. Avec ce
kit, vous aurez besoin d'une bobine de fil
MIG d'aluminium de 0,030 pouce (0,8
mm) (numéro de pièce: WE303001AV) et
d'une bouteille de gaz de protection
d'argon à 100 % (numéro de pièce:
WT601100AV).
Chemise de fil de PTFE
La chemise de fil de PTFE réduit la
traînée sur le fil de soudage d'aluminium
doux. N'UTILISEZ PAS POUR SOUDER
L'ACIER Cette garniture devrait servir
seulement pour la soudure d'aluminium
afin de prévenir la contamination.
1. Vérifiez que l'appareil est hors
tension et DÉBRANCHÉ.
2. Ouvrez la porte d'alimentation du fil
et trouvez le plateau d'alimentation.
Retirez le couvercle du câble du
chalumeau en retirant trois vis (voir
la figure 1a). WG3020: Retirez les
quatre vis (voir la figure 1b).
3. Démontez la poignée du chalumeau
en retirant les quatre vis (voir la
figure 2a). WG3020: Retirez une vis
et tournez l'écrou (voir la figure 2b).
4. Retirez le montage du col de cycle/
soupape de la poignée (voir la figure
3a). WG3020: (voir la figure 3b).
© 2002 Campbell Hausfeld/Scott Fetzer
5. Retirez la garniture du fil actuelle de
la soupape. Déverrouillez en tirant
vers le haut, puis sortez de la
soupape (voir la figure 4a). WG3020:
Retirez la garniture de la soupape
tout en pressant le collier du raccord
de la garniture (voir la figure 4b).
6. Redressez le flexible du chalumeau
et retirez la garniture du fil actuelle.
Puis insérer la nouvelle chemise de fil
de PTFE dans le tuyau du chalumeau.
7. Poussez la nouvelle garniture dans la
soupape de biais jusqu'à ce qu'elle
soit bien installée, puis poussez de
côté pour verrouiller en place (voir la
figure 4a). WG3020: Poussez la
nouvelle garniture dans le raccord.
Elle se verrouille automatiquement.
8. Placez le montage du col de cygne/
soupape dans la poignée du
chalumeau en vous assurant que les
petits fils noirs soient bien placés
(voir la figure 5a). Remontez la
poignée du chalumeau avec quatre

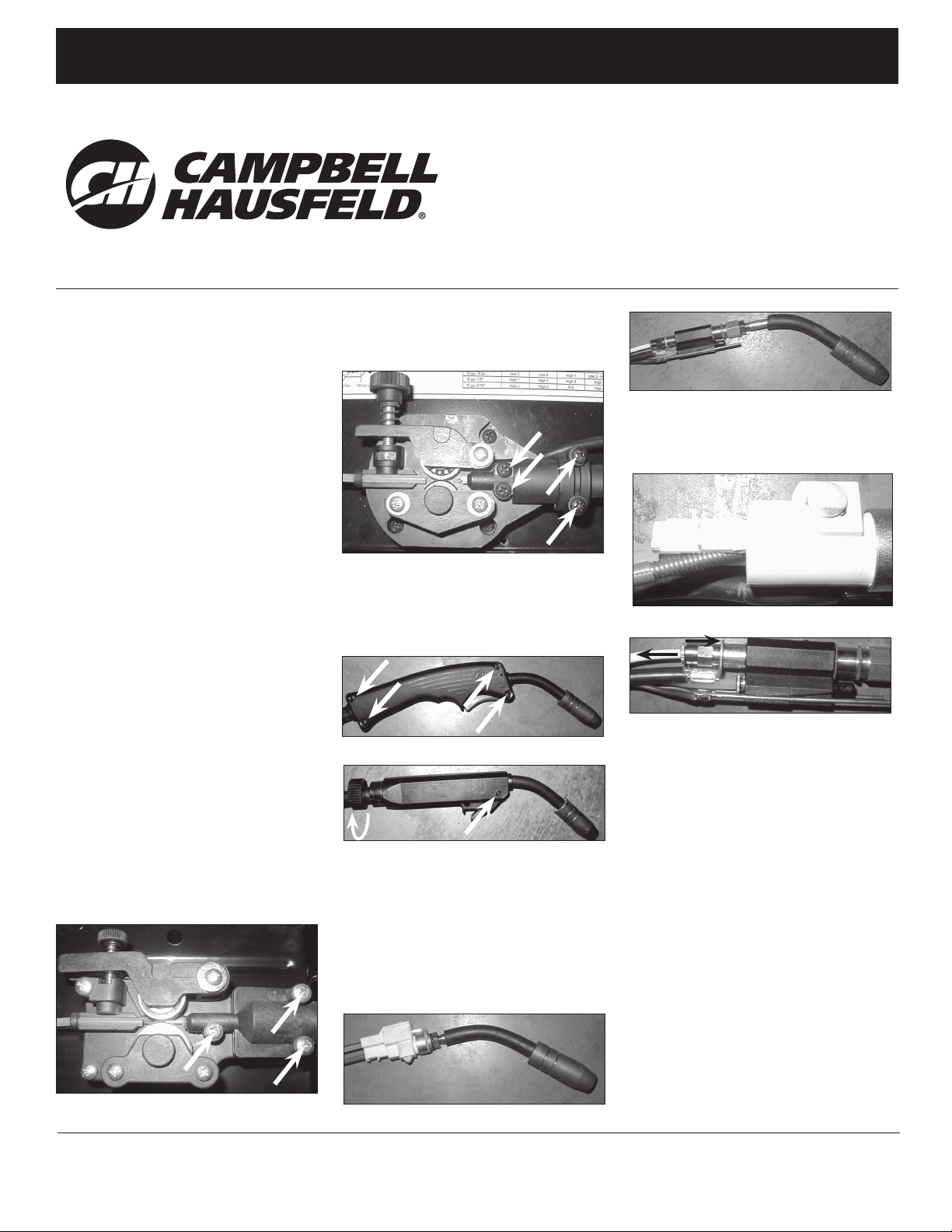

Figure 1a – Retirez ces trois vis
Figure 1b – Retirez ces quatre vis
Figure 2a – Retirez ces quatre vis
Figure 2b – Retirez la vis et tournez l’écrou
Figure 3a
Figure 3b
Figure 4a
Figure 4b
Soupape
Col de cygne
Soupape
Col de
cygne

vis. WG3020: Assurez-vous que la
gâchette soit bien placée (voir la
figure 5b).
9. Remontez le couvercle du câble du
chalumeau sur le plateau
d'entraînement en vous assurant
que la garniture du fil soit alignée
avec le dévidoir, mais sans toucher le
rouleau (voir la figure 6).
Remarque: Taillez la longueur de
garniture au besoin.
Dévidoir à rainure lisse
Le dévidoir à rainure dentelée fera des
encoches dans le fil de soudure
d'aluminium mou. Ces encoches
augmentent la traînée de la garniture
du fil. Le dévidoir à rainure lisse élimine
ce problème. WG3020: Utilisez le
dévidoir à rainure lisse fourni avec votre
soudeuse.
1. Vérifiez que l'appareil est hors
tension et DÉBRANCHÉ.
2. Ouvrez la porte d'alimentation du fil
et trouvez le plateau d'alimentation.
Dégagez la tension sur le bras
pivotant en retirant la vis de tension
et le ressort.
3. Retirez le couvercle du rouleau en
retirant deux vis (voir la figure 7).
4. Retirez le dévidoir à rainure
dentelée et remplez-le avec un
dévidoir à rainure lisse. Installez le
dévidoir avec l'estampage "0,8 - 0,9
po" vers l'extérieur. Ceci aligne la
bonne rainure pour le fil 0.030-0.035
pouce (0,8-0,9 mm) avec la
garniture.
5. Réinstallez le dévidoir, la vis de
tension et le ressort.
Tube contact d'aluminium
Les tubes contact dans ce kit ont été
conçus spécifiquement pour la soudure
d'aluminium. Le trou est un peu
surdimensionné pour réduire la traînée.
Il y a plus de masse pour traiter la
chaleur supplémentaire associée à la
soudure d'aluminium. Le tube est effilé
pour l'utiliser avec les gaz de
protection. Ces tubes doivent être
utilisés avec le fil MIG d'aluminium de
0.030 po (0,8 mm).
1. Retirez l'embout en tournant dans
le sens antihoraire.
2. Retirez le tube contact actuel en
tournant dans le sens antihoraire.
3. Installez le tube contact
d'aluminium de 0.030 po (0,8 mm).
4. Réinstallez l'embout.
Aide pour la soudure d'alumini
um
• Assurez-vous que votre base de métal
soit très propre. Le nouvel aluminium
s'oxydera presque immédiatement.
Les minces couches d'oxydation sont
transparentes et ne peuvent pas être
vues. Utilisez une brosse d'acier
inoxydable pour nettoyer la région
de soudure et la région du dispositif
de serrage. Utilisez la brosse d'acier
inoxydable seulement sur l'aluminium
pour éviter la contamination.
• Le centre du tube contact doit être
propre pour transférer le courant
requis pour la soudure d'aluminium.
Même les nouveaux tubes contact
peuvent tirer profit d'un nettoyage
avec un nettoyeur de tube.
• Puisque l'aluminium conduit la
chaleur si bien, il faut une sortie de
soudure plus élevée. De même, la
vitesse de déplacement et du fil doit
être plus rapide.
• La connexion du dispositif de serrage
doit être bien propre et aussi près
que possible de la région de soudure.
• En soudant un matériau mince, il est
normalement plus facile d'utiliser une
technique de "pousser" plutôt
qu'une technique de "tirer".
4 - Fr
Instructions de Montage
Kit de Soudure d’Aluminium
Figure 5a
Figure 5b
Figure 6
Figure 7 – Retirez ces deux vis

Sírvase leer y guardar estas instrucciones.Lea con cuidado antes de tratar de armar, instalar, manejar o darle servicio al producto descrito en este manual. Protéjase
Ud. y a los demás observando todas las reglas de seguridad. El no seguir las instrucciones podría resultar en heridas y/o daños a su propiedad.Guarde este manual
como referencia.
IN971100AV 3/02
Instrucciones para la Instalación Modelo WT2530
Juego de
Soldadura de
Aluminio
BUILT TO LAST
Descripción
El Modelo WT2530 es un juego de solda-
dura de aluminio diseñado para usar en
todas las soldadoras MIG de alimenta-
ción de alambre de Campbell Hausfeld
(serie WG). Este juego incluye: Forro del
alambre en PTFE (No. de Pieza:
WC403621AV), del portabobinas de
ranuras suaves (No. de Pieza:
WC500008AV), y cuatro puntas de
contacto de aluminio de 0,8 mm
(0,030 pulg.) (No. de
Pieza: WT501800AV). Estas piezas, cuan-
do se instalan en su soldadora, le permi-
ten un éxito mayor con la soldadura de
aluminio. Junto con este juego, necesita-
rá una bobina de alambre MIG de alumi-
nio de 0,8 mm (0,030") (Número de pie-
za WE303001AV) y un tanque de gas
protector de Argón 100% (Número de
pieza: WT601100AV).
Forro de alambre de PTFE
El forro de alambre de PTFE reduce la
resistencia sobre el alambre suave para
soldadura de aluminio. NO USAR PARA
SOLDAR ACERO. Este forro debe usarse
sólo para la soldadura de aluminio para
evitar la contaminación.
1. Verifique que la soldadora esté APA-
GADA y DESENCHUFADA.
2. Abra la puerta de alimentación del
alambre y ubique la placa de conduc-
ción. Quite los tres tornillos para reti-
rar la tapa del cable del soplete (vea
la figura 1a). WG3020: Quite cuatro
tornillos (vea la figura 1b).
3. Desarme el mango del soplete qui-
tando cuatro tornillos (vea la figura
2a). WG3020: Quite un tornillo y gire
la tuerca (vea la figura 2b).
4. Quite el ensamblaje de cuello de cis-
ne/válvula del mango (vea la figura
3a). WG3020: (vea la figura 3b).
5. Quite el forro del alambre existente
de la válvula. Destrabe tirando hacia
arriba y luego hacia fuera de la vál-
vula (vea la figura 4a). WG3020: Tire
© 2002 Campbell Hausfeld/Scott Fetzer
del forro desde la válvula mientras
presiona el casquillo del montaje del
forro (vea la figura 4b).
6. Enderece la manguera del soplete y
quite el forro del alambre existente.
Luego introduzca el forro de PTFE del
alambre dentro de la manguera del
soplete.
7. Empuje en ángulo el forro nuevo
dentro de la válvula hasta que se
apoye totalmente y luego empuje
hacia los lados para trabarlo en su
posición (vea la figura 4a). WG3020:
Empuje el forro nuevo en el casquillo.
Se traba automáticamente.
8. Coloque el ensamblaje de cuello de
cisne/válvula dentro del mango del
soplete, asegurándose de que los
alambres negros estén ubicados
correctamente (vea la figura 5a).
Vuelva a armar el mango del soplete
con los cuatro tornillos. WG3020: Ase-
gúrese de que el gatillo esté en la
Figura 1a - Quite estos tres tornillos
Figura 1b - Quite estos cuatro tonillos
Figura 3b
Figura 2a - Quite estos cuatro tornillos
Figura 3a
Figura 2b - Quite el tonillo y gire la tuerca
Figura 4b
Válvula
Cuello de
cisne
Válvula
Cuello de
cisne
Figura 4a

posición adecuada (vea la figura 5b).
9. Vuelva a colocar la tapa del cable
del soplete sobre la placa de conduc-
ción, asegurándose de que el forro
del alambre esté alineado con la
bobina, pero sin tocarla (vea la figu-
ra 6). Nota: Corte el forro del largo
que sea necesario.
Guía de ranuras suaves
La guía de ranuras serradas existente
corta muescas en el suave alambre de
soldadura de aluminio. Estas ranuras
aumentan la resistencia dentro del
forro del alambre. La guía de ranuras
suaves elimina este problema. WG3020:
Use la guía de ranuras suaves que se
proporcionó con su soldadora.
1. Verifique que la soldadora esté APA-
GADA y DESENCHUFADA.
2. Abra la puerta de alimentación del
alambre y ubique la placa de con-
ducción. Libere la tensión del brazo
oscilante quitando el tornillo y resor-
te de tensión.
3. Quite dos tornillos para retirar la
tapa de la guía (vea la figura 7).
4. Quite la guía de ranuras serradas y
reemplácela con la de ranuras sua-
ves. Instale la guía con el troquelado
"0,8-0,9" hacia fuera. Esto alinea la
ranura correcta para el alambre de
0,8-0,9 mm (0,030"-0,035") con el
forro.
5. Vuelva a colocar la tapa del rodillo,
el tornillo y el resorte de tensión.
Punta de contacto de
aluminio
Las puntas de contacto en este juego
fueron diseñadas específicamente para
soldar aluminio. El orificio es apenas
más grande para reducir la resistencia.
Es decir más masa para manejar el calor
adicional asociado con la soladura de
aluminio. Y la punta es ahusada para
usar con gases de protección. Estas pun-
tas son para usar con alambre MIG de
aluminio de 0,8 mm (0,030").
1. Quite la boquilla girando hacia la
izquierda.
2. Quite la punta de contacto existente
girando hacia la izquierda.
3. Instale la punta de contacto de alu-
minio de 0,8 mm (0,030").
4. Vuelva a colocar la boquilla.
Ayuda para la soldadura de alu-
minio
• Ase gú re se de que su me tal bá si co
esté bien limpio. El aluminio nuevo se
oxida casi de inmediato. Las delgadas
capas de oxidación son transparentes
y no se pueden ver. Use un cepillo de
acero inoxidable para limpiar el área
a soldar y el área de la grapa de tra-
bajo. Use el cepillo de acero inoxida-
ble solamente sobre aluminio para
evitar la contaminación.
• El cen tro de la pun ta de con tac to
debe estar limpio para transferir la
corriente necesaria para la soldadura
de aluminio. Incluso las puntas de
contacto nuevas se pueden beneficiar
si se las limpia con un limpiador de
puntas.
• Co mo el alu mi nio es tan buen con-
ductor de calor, se necesita un mayor
nivel de salida de la soldadora. Tam-
bién la velocidad de desplazamiento
y del alambre deben ser mayores.
• La co ne xión de la gra pa de tra ba jo
debe estar totalmente limpia y lo más
cercana posible al área a soldar.
• Cuan do se suel da ma te rial del ga do,
generalmente es más sencillo usar
una técnica de "empuje" en lugar de
una técnica de "tirado".
6 - Sp
Instrucciones de Instalación
Juego de Soldadura de Aluminio
Figura 5a
Figura 5b
Figura 6
Figura 7 - Quite estos dos tornillos

Notes
Notas
7
Model WT2530

Notes
Notas
Model WT2530
