Installation Instructions Model WT2531
Aluminum
Welding Kit
BUILT TO LAST
Description
Model WT2531 is an aluminum welding
kit designed for use on Campbell
Hausfeld wire feed MIG welders
(WG206X and WG208X series). This kit
includes: PTFE wire liner (Part Number:
WC403621AV) , smooth-groove drive
roller (Part Number: WC500806AV) ,
four pieces of 0.030" (0.8 mm)
aluminum contact tips (Part Number:
WT501700AV), and 2 compression seals.
These parts, when installed in your
welder, allow welding aluminum with
greater success. Along with this kit, you
will need a spool of 0.030" (0.8 mm)
aluminum MIG wire (Part Number:
WE303001AV) and a bottle of 100%
Argon shielding gas (available from
your local welding gas supplier).
PTFE Wire Liner
The PTFE wire liner reduces the drag on
the soft aluminum welding wire. DO
NOT USE TO WELD STEEL. This liner
should be used for aluminum welding
only to prevent contamination.
1. Verify the welder is OFF and
UNPLUGGED.
2. Open wire feed door and locate
drive deck. Remove torch cable
cover by removing three screws (see
figure 1).
3. Disassemble torch handle by
removing five screws (see figure 2).
For parts, manuals, product & service information
visit www.chpower.com
or call 1-800-746-5641
© 2005 Campbell Hausfeld/Scott Fetzer
4. Remove swan neck/valve assembly
from handle (see figure 3).
5. Using two 14 mm wrenches, hold
the compression nut and loosen the
jam nut (see figure 4a). Then
remove the compression nut. Slide
the wire liner, compression nut and
compression seal out of the swan
neck being careful not to kink the
wire liner in the process (see figure
4b).

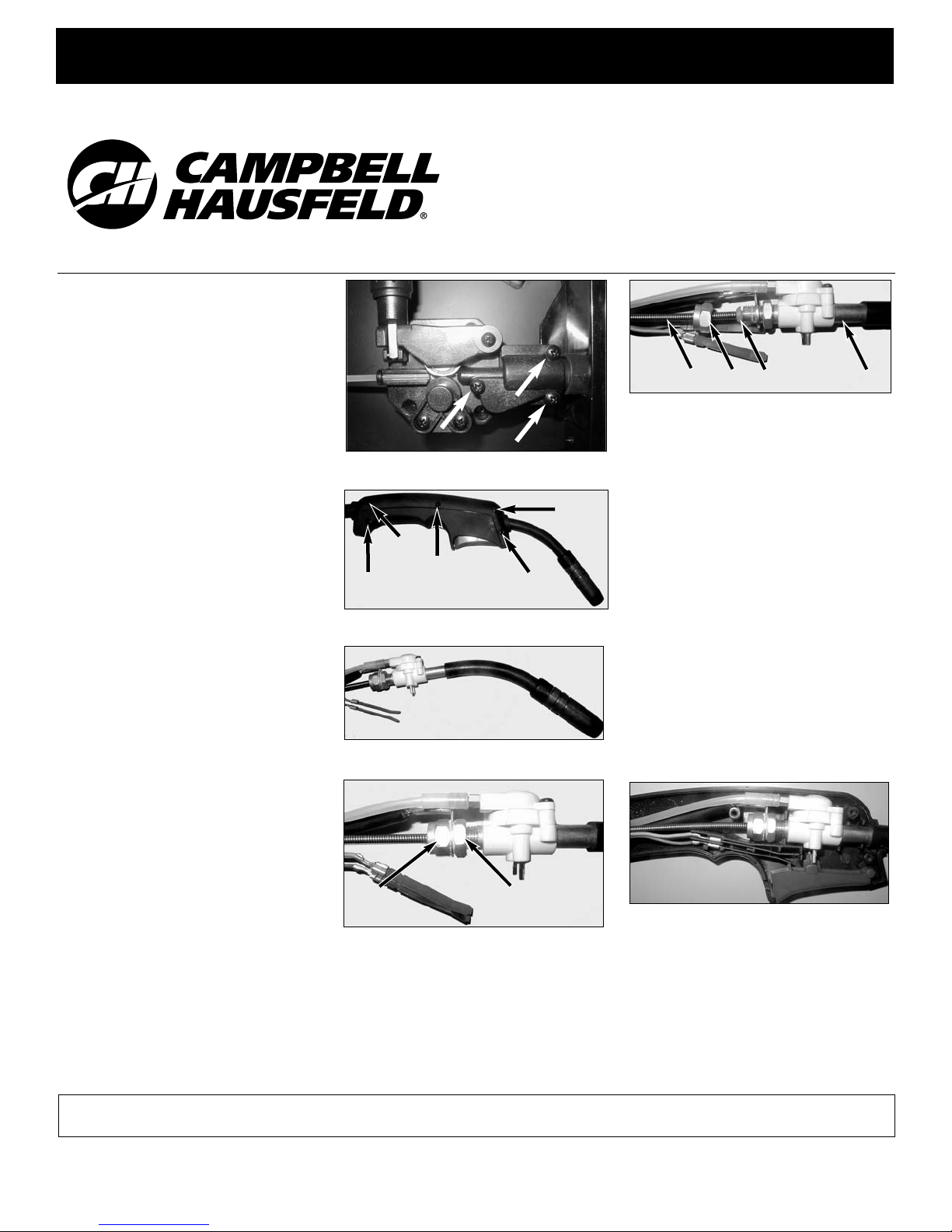

Figure 1 – Remove these three screws
Figure 3
Figure 4a - Hold compression nut (1),
loosen jam nut (2)
Figure 4b - Wire liner (1), compression
nut (2), compression seal (3),
swan neck (4)
Figure 5
(1) (2)
(1) (2) (3) (4)
6. Straighten the torch hose and
remove the existing wire liner,
compression nut and compression
seal. Then remove the compression
nut from the wire liner. Note:
sometimes the compression seal is
stuck to the wire liner; therefore,
new seals are included in this kit.
7. Insert new PTFE wire liner into torch
hose. Slide compression nut and
new compression seal onto wire
liner. Slide wire liner into swan neck
until it stops against the back of the
contact tip. Tighten the compression
nut and then tighten the jam nut.
8. Place swan neck/valve assembly into
torch handle, making sure small
wires are located correctly (see
figure 5). Reassemble torch handle
with five screws
Figure 2 – Remove these five screws
REMINDER: Keep your dated proof of purchase for warranty purposes! Attach it to this manual or file it for safekeeping.

2
Installation Instructions
Aluminum Welding Kit
www.chpower.com
9. Reattach torch cable cover onto
drive deck, making sure wire liner is
aligned with drive roller, but not
touching the roller (see figure 6).
Note: Trim the liner’s length as
needed.
Smooth-Groove
Drive Roller
The existing serrated-groove drive
roller will cut notches in the soft
aluminum welding wire. These notches
increase the drag within the wire liner.
The smooth-groove drive roller
eliminates this problem.
1. Verify the welder is OFF and
UNPLUGGED.
2. Open wire feed door and locate
drive deck. Release tension on
swing arm by rotating tension
screw down.
3. Remove roller cover by removing
two screws (see figure 7).
4. Remove serrated-groove drive roller
and replace with new smooth-
groove drive roller.
5. Reinstall roller cover.
Aluminum Contact
Tip
The contact tips in this kit have been
designed specifically for welding
aluminum. The hole is slightly oversized
to reduce drag. There is more mass to
handle the extra heat associated with
aluminum welding. And, the tip is
tapered for use with shielding gases.
These tips are to be used with 0.030"
(0.8 mm) aluminum MIG wire.
1. Remove nozzle by turning
counterclockwise.
2. Remove existing contact tip by
turning counterclockwise.
3. Install 0.030" (0.8 mm) aluminum
contact tip.
4. Reinstall nozzle.
Aluminum Welding
Help
• Make sure your base metal is very
clean. New aluminum will oxidize
almost immediately. Thin layers of
oxidation are clear and cannot be
seen. Use a stainless steel brush to
clean the weld area and the work
clamp area. Use the stainless steel
brush only on aluminum to prevent
contamination.
• The center of the contact tip must be
clean to transfer the current required
for welding aluminum. Even new
contact tips can benefit from
cleaning with a tip cleaner.
• Since aluminum conducts heat so
well, higher welder output is
required. Also, the wire and travel
speeds need to be faster.
• Work clamp connection must be
thoroughly clean and as close to the
weld area as possible.
• When welding thin material, it is
usually easier to use a "push"
technique rather than a "pull"
technique.
• Do not use the components in this kit
to weld anything other than
aluminum to prevent contamination.
If you need to weld mild steel,
Figure 6
Figure 7 – Remove these two screws
remove this kit and install the
original components that came with
your welder.

S’il vous plaît lire et conserver ces instructions. Lire attentivement avant de monter, installer, utiliser ou de procéder à l’entretien du produit
décrit. Se protéger ainsi que les autres en observant toutes les instructions de sécurité, sinon, il y a risque de blessure et/ou dégâts matériels!
Conserver ces instructions comme référence.
IN973400AV 8/05
Instructions de Montage Modèle WT2531
Kit de Soudure
d’Aluminium
BUILT TO LAST
Description
Le modèle WT2531 est un kit de soudure
d'aluminium conçu pour les soudeuses à
l'arc sous la protection de gaz inerte avec
fil électrode fusible à entraînement du fil
électrode Campbell Hausfeld (WG206X et
WG208X série). Cette trousse comprend :
Chemise de fil de PTFE (Pièce de no :
WC403621AV), rouleau d’entraînement à
rainure lisse (no de pièce :
WC500806AV), quatre pointes de contact
de 0,8 mm (0,030 po) d’aluminium (no
de pièce : WT501700AV), et 2 sceaux de
compression. Ces pièces, installées sur
votre soudeuse, permettent de souder
l'aluminium avec plus de succès. Avec ce
kit, vous aurez besoin d'une bobine de fil
MIG d'aluminium de 0,030 pouce (0,8
mm) (numéro de pièce: WE303001AV) et
d'une bouteille de gaz de protection
d'argon à 100 % (disponible auprès de
votre fournisseur local de soudure à gaz).
Chemise de fil de
PTFE
La chemise de fil de PTFE réduit la
traînée sur le fil de soudage d'aluminium
doux. N'UTILISEZ PAS POUR SOUDER
L'ACIER Cette garniture devrait servir
seulement pour la soudure d'aluminium
afin de prévenir la contamination.
1. Vérifiez que l'appareil est hors
tension et DÉBRANCHÉ.
2. Ouvrez la porte d'alimentation du fil
et trouvez le plateau d'alimentation.
Retirez le couvercle du câble du
chalumeau en retirant trois vis (voir
la figure 1).
3. Démontez la poignée du chalumeau
en retirant les cinq vis (voir la figure
2).
4. Retirez le montage du col de cygne/
soupape de la poignée (voir la figure
3).
5. En utilisant deux clés de 14 mm,
tenez l’écrou de compression et
desserrez le contre-écrou (voir Figure
4a). Puis retirez l’écrou de
compression. Glissez la chemise du
fil, l’écrou de compression et le sceau
de compression hors du col de cygne
et assurez vous que la chemise du fil
ne présente pas de coques dans le
processus (voir Figure 4b).
© 2005 Campbell Hausfeld/Scott Fetzer
6. Redressez le tuyau du chalumeau et
retirez la chemise du fil, l’écrou de
compression et le sceau de
compression actuels. Puis retirez
l’écrou de compression de la chemise
du fil. Note: parfois le sceau de
compression se colle à la chemise du
fil; à ce fin cette trousse inclut de
nouveaux sceaux.
7. Insérer la nouvelle chemise de fil de
PTFE dans le tuyau du chalumeau.
Glissez l’écrou de compression et le
nouveau sceau de compression sur la
chemise du fil. Glissez la chemise du
fil sur le col de cygne jusqu’à ce
qu’elle s’arrête contre l’arrière de la
pointe de contact. Resserrez l’écrou
de compression et puis resserrez le
contre-écrou.
8. Placez le montage du col de
cygne/soupape dans la poignée du
chalumeau en vous assurant que les
petits fils soient bien placés (voir la
figure 5). Remontez la poignée du
chalumeau avec cinq vis.
MÉMENTO: Gardez votre preuve datée d'achat à fin de la garantie!
Joignez-la à ce manuel ou classez-la dans un dossier pour plus de sécurité.

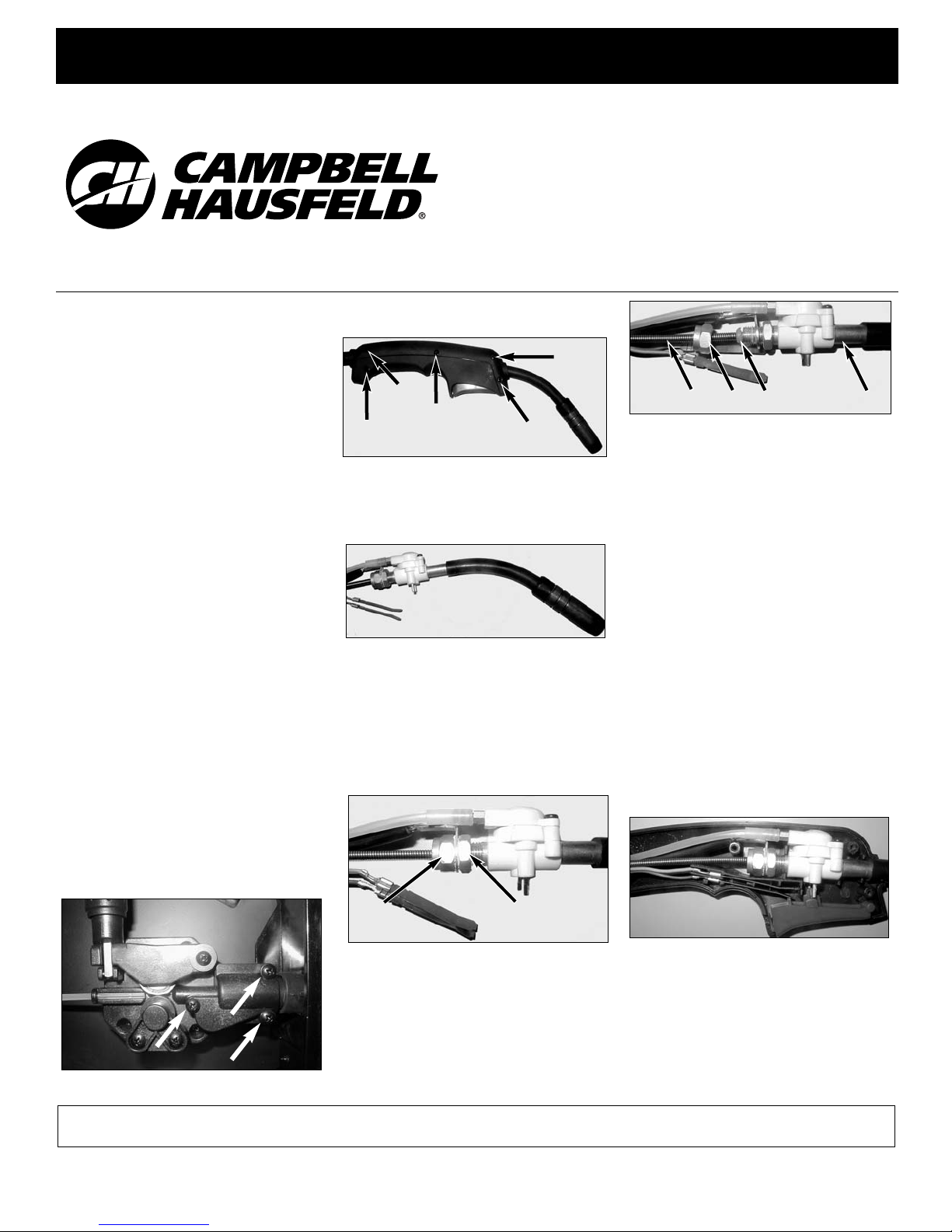

Figure 1 – Retirez ces trois vis
