UPUTE ZA UGRADNJU I UPORABU
SADRŽAJ
UVOD 2
SIGURNOSNE NAPOMENE 2
UGRADNJA (NA ZID/VANJSKA VENTILACIJA) 5
UGRADNJA (UNUTARNJA VENTILACIJA)
10
OPIS DIJELOVA 11
RUKOVANJE 11
ČIŠĆENJE I ODRŽAVANJE 14
UKLANJANJE MANJIH PROBLEMA U RADU 15
TEHNIČKI PODACI
16
SUKLADNOST S DIREKTIVAMA
16
ZAŠTITA OKOLIŠA
16
1

UVOD
Zahvaljujemo na odabiru Candy kuhinjske nape.
Ovaj priručnik osmišljen je kako bi Vam bile pružene sve potrebne
upute koje se odnose na ugradnju, uporabu i održavanje uređaja.
Da uređaj koristite ispravno i sigurno, prije ugradnje i uporabe pažljivo pročitajte
ove upute. Za izradu ove moderno dizajnirane kuhinjske nape korišteni su
materijali visoke kvalitete. Napa je opremljena snažnim elektro-motorom i
centrifugalnim ventilatorom koji omogućuju veliku usisnu snagu uz nisku razinu
buke kao i filterom za masnoću. Ugradnja uređaja je vrlo jednostavna.
SIGURNOSNE NAPOMENE
Nemojte dozvoliti da djeca diraju ili upravljaju s uređajem.
Kuhinjska napa namijenjena je isključivo za korištenje u domaćinstvu,
nije prikladna za korištenje uz roštilj, korištenje u pečenjarama ili za
drugu komercijalnu svrhu.
Da napa uvijek pruža dobar radni učinak, sam uređaj i filter
potrebno je redovito čistiti.
Čistite i održavajte kuhinjsku napu prema uputama u ovom priručniku
kako bi izbjegli opasnost od požara.
Budite oprezni kada pečete hranu na plinskom uređaju.
Osigurajte u kuhinji dobru ventilaciju (izmjenu zraka).
Prije spajanja uređaja na električnu mrežu provjerite da električni
kabel nije oštećen. Oštećeni električni kabel mora zamijeniti isključivo
kvalificirana osoba.
U prostoriji gdje je ugrađena kuhinjska napa potrebno je osigurati
odgovarajuću ventilaciju, posebno ako se koristi u isto vrijeme kada i
uređaj za kuhanje na plin ili drugi neelektrični energent.
Dim i pare koje ispušta kuhinjska napa ne smiju biti odvođeni u
odvode koji se koriste za plinske i druge neelektrične uređaje.
Potrebno je poštivati sve standarde i pravila u vezi ventilacije.
Ovaj uređaj ne smiju koristiti osobe (uključujući i djecu) sa smanjenim
fizičkim, osjetilnim ili mentalnim sposobnostima te osobe bez iskustva i
znanja, osim ako ih koriste uz nadzor osobe odgovorne za njihovu
sigurnost ili od iste osobe dobiju pravilne upute za korištenje uređaja
Pazite na djecu i osigurajte da se ne igraju s uređajem.
Ne flambirajte hranu ispod kuhinjske nape.
2
Kuhinjska napa nije namijenjena za ugradnju iznad ploče za kuhanje s
više od četiri grijaća elementa.
UPOZORENJE: opasnost od električnog udara
Kuhinjska napa mora biti spojena na ispravno uzemljenu električnu
instalaciju. Ako niste sigurni u ispravnost uzemljenja, potražite savjet
kvalificiranog stručnjaka.

3
Nepoštivanje ovih uputa može razultirati smrću, električnim
udarom ili požarom.
3
Izravna veza
Uređaj mora biti izravno priključen na mrežnu mrežu pomoću antene
omnipolarni prekidač s minimalnim otvorom 3 mm između kontakti.
Instalacijski program mora osigurati ispravnu električnu vezu
napravljeno i da je u skladu s dijagramom ožičenja
Kabel ne smije biti savijen ili stisnut.
Redovito provjeravajte da li ima utikača i kabela za napajanje. Ako
oštećen je opskrbni kabel, mora se zamijeniti posebnim kabelom ili
montaža dostupna od proizvođača ili njegovog zastupnika.
UPOZORENJE: Ovo je aparat klase I, MORAJU ga uzemljiti

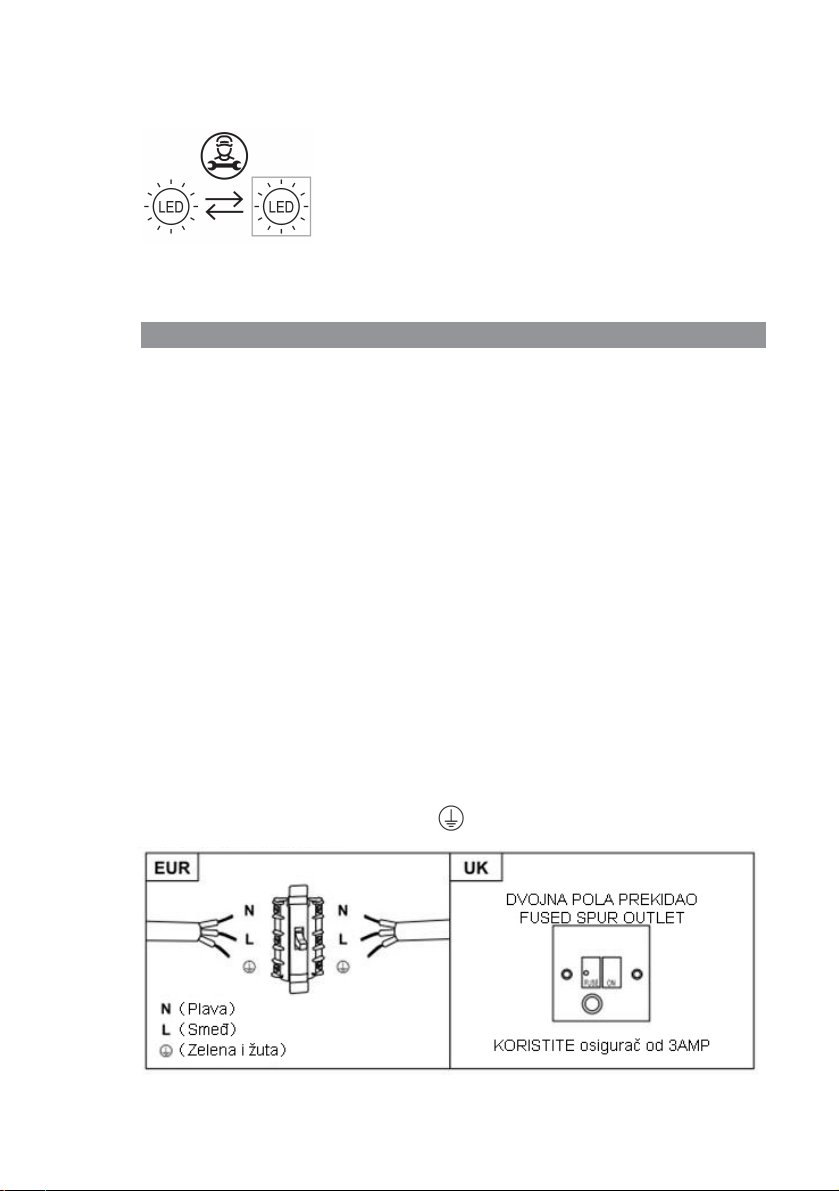

Uređaj je opremljen mrežnim kabelom s tri jezgre u boji na sljedeći
način:
Smeđ = L ili Uživo
Plava = N ili neutralan
Zelena i žuta = E ili Zemlja
Osigurač mora biti nazivan 3 Ampera.
Električne instalacije
Svu ugradnju mora izvesti stručna osoba ili kvalificirana osoba
električar. Prije spajanja napajanja osigurajte napajanje napon
odgovara naponu na natpisnoj pločici.
za uporabu u osvjetljenju prostorije.
Svrha ove svjetiljke je osigurati osvjetljenje za upotrebu proizvoda.
Svjetiljka koja se koristi u ovom proizvodu nije prikladna

4

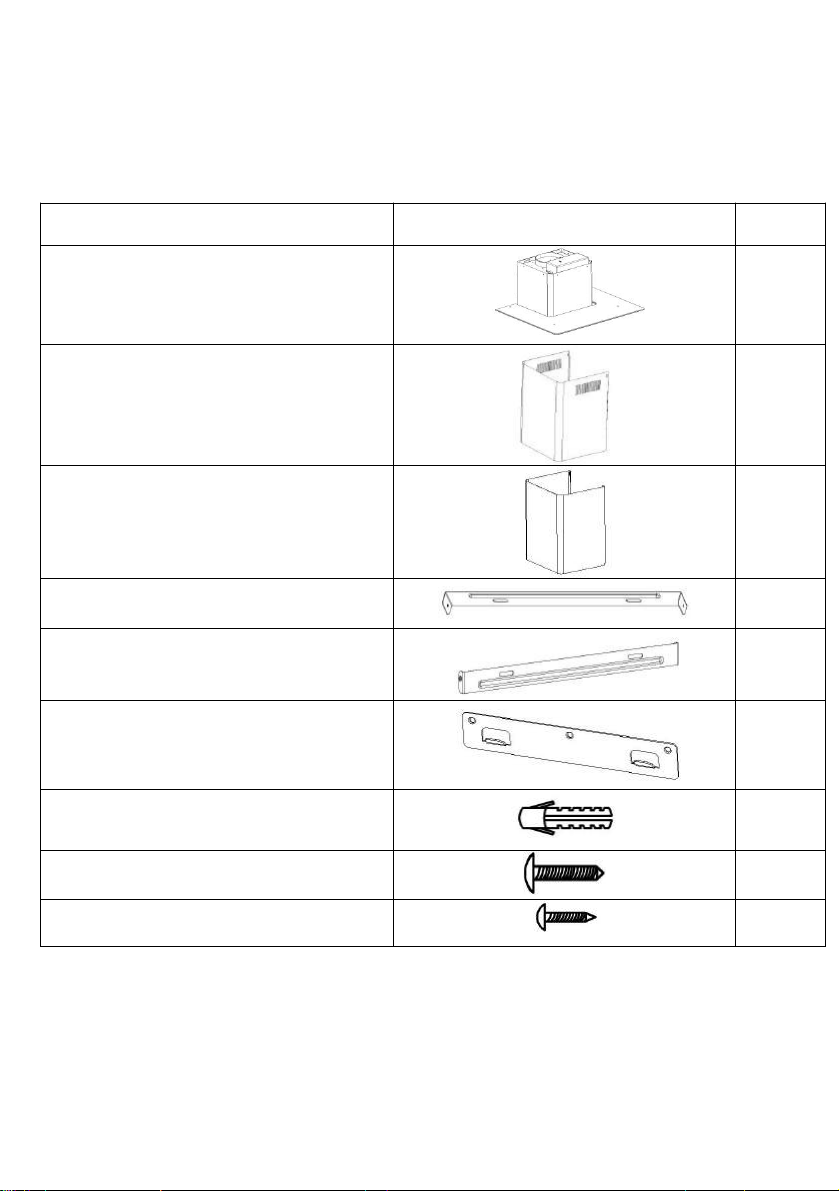

Standardni dijelovi za ugradnju
opis
slika
kom.
tijelo nape
1
vanjski plašt
1
unutarnji plašt
1
nosač plašteva
1
element za spajanje plašteva
1
nosač nape
1
"tiple" Ø 8x60
bijele boje
9
vijci
4.0×30 mm
9
vijci
4.0×8 mm
2
4

5
UGRADNJA (ugradnja na zid/vanjska ventilacija)

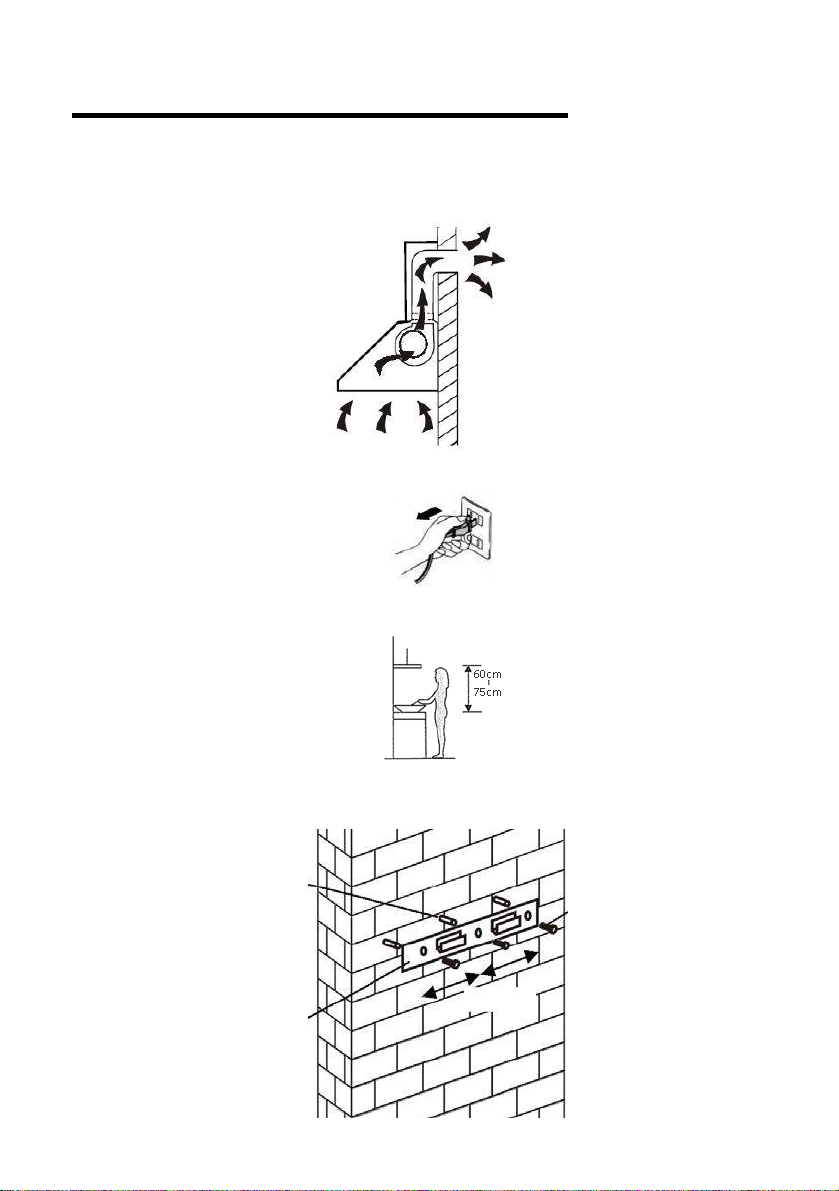

Ako imate osiguran odvod prema van, kuhinjsku napu možete spojiti kako je
prikazano na donjoj slici i to pomoću ispušne cijevi (emajlirane, aluminijske,
savitljive ili od drugog nezapaljivog materijala) unutarnjeg promjera od 150 mm.
1. Prije ugradnje, isključite uređaj i odspojite iz električne mreže.
2. Z a na jb ol ji r ad ni u čin ak , kuhinjska napa treba biti postavljena
na visini 60 ~75 cm iznad štednjaka/ploče za kuhanje.
3. Izbušite u zidu 3 rupice od 8 mm za ugradnju nosača nape. Učvrstite
nosač nape na zid pomoću isporučenih "tipli" i vijaka.
"tipla"
zidni nosač
107.5mm
vijci (4mm x 30mm)
5

potrebno izbušiti 2x8mm dodatne rupe i pričvrsne vijke i zaporne vijke prije
ugradnje
6
Za nagnuti panel model

6
4. Podignite napu i objesite je na zidni nosač pomoću kuke.
kuka
zidni
nosač
5. Učvrstite nepovratni ventil na otvor za izlaz zraka na napi. Zatim,
spojite ispušnu cijev na nepovratni ventil kako je prikazano na donjoj
slici.
ispušna cijev
kuhinjska napa
7

7
6.
i. Postavite stakleni dio u odgovarajući položaj u podnožju
kuhinjske nape.
ii. Učvrstite s 4 vijka i brtvama. Da se izbjegne pucanje
stakla, ne stežite vijke previše čvrsto.

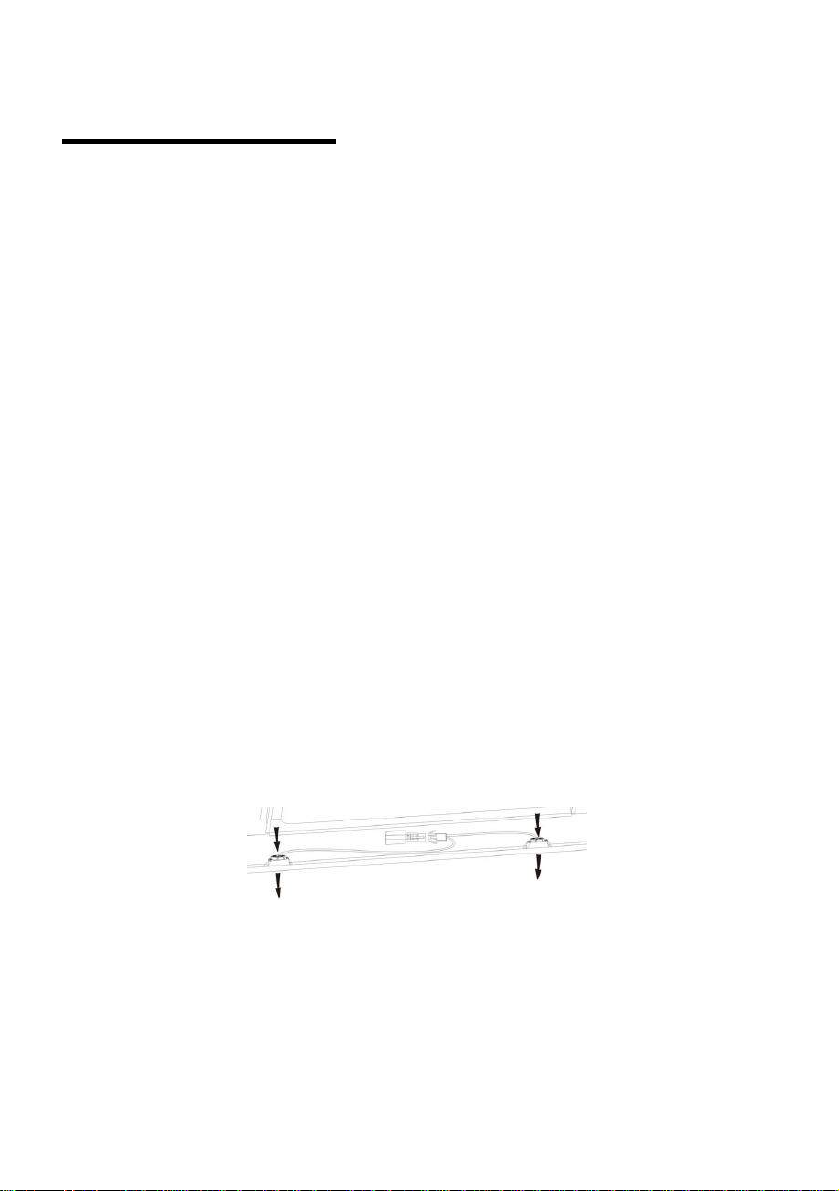

i. Postavite unutarnji plašt nape u vanjski plašt nape. Zatim
klizno povucite unutarnji plašt prema gore i podesite na potrebnu
visinu.
ii. Nakon što se postigli potrebnu visinu, učvrstite unutarnji i
vanjski plašt zajedno pomoću priloženog elementa za spajanje.
vanjski plašt
element
za spajanje
plašteva
unutarnji plašt
8

8
8.

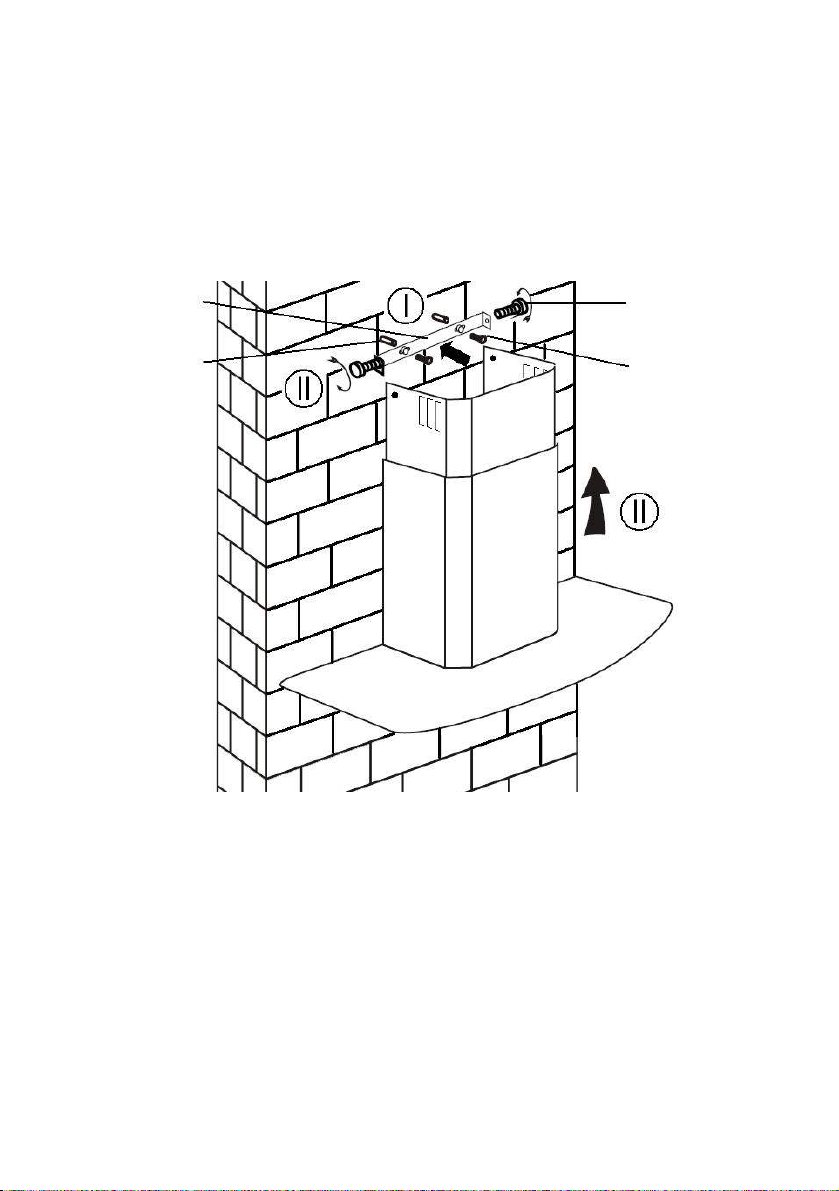

i. Izbušite u zidu dvije rupice od 8mm za nosač plašteva.
Učvrstite nosač plašteva na zid pomoću isporučenih "tipli" i
vijaka.
ii. Postavite plašteve na napu i učvrstite ih na bočne strane nosača
pomoću dva isporučena vijka.
nosač
plašteva
"tiple"
vijak
4mm x 8mm
vijak
(4mm x 30mm)
9

9
UGRADNJA (UNUTARNJA VENTILACIJA)
Ako nemate osiguran odvod prema van, ispušna cijev nije potrebna a
ugradnja nape je slična kao u poglavlju “UGRADNJA (ugradnja na zid/vanjska
ventilacija)”. Razlika je samo u filteru.

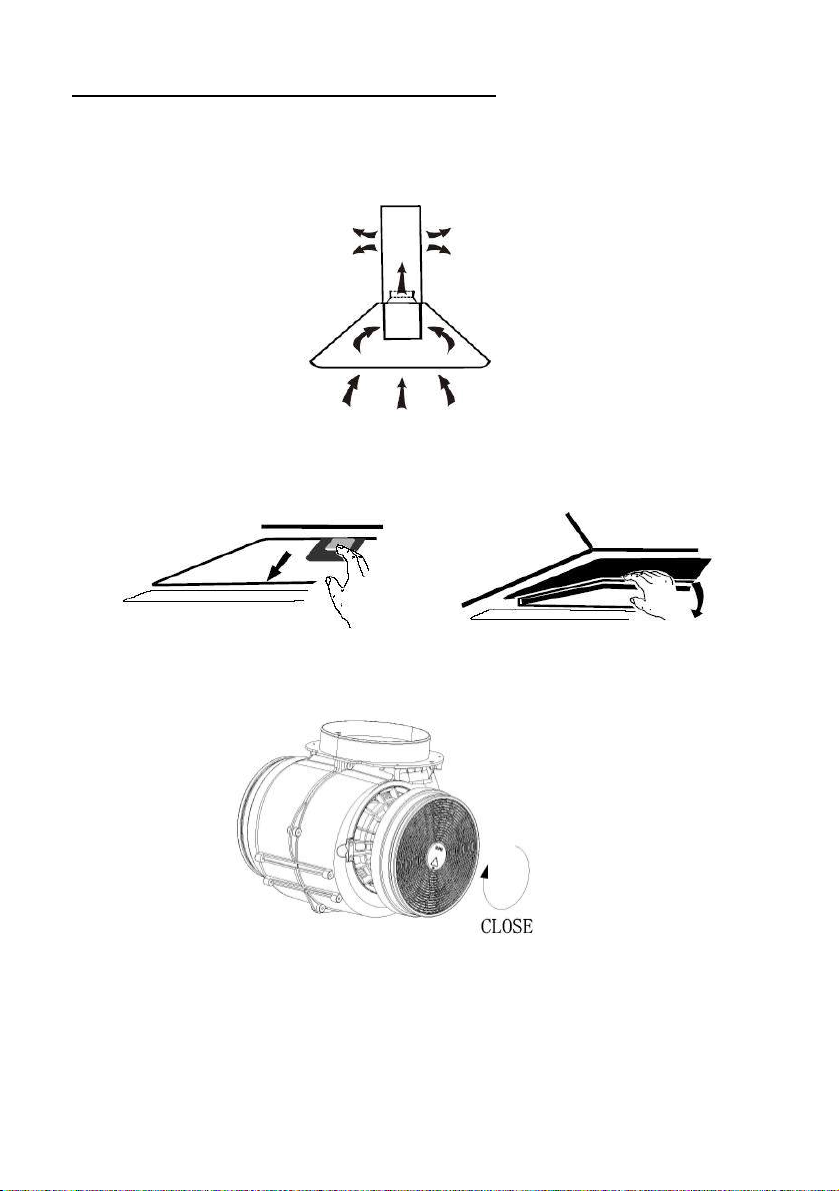

Pri unutarnjoj ventilaciji, za filtriranje dima i para koristi se aktivni ugljeni filter.
Prije ugradnje aktivnog ugljenog filtera, prvo uklonite filter za masnoću.
Pritisnite zasun i povucite filter prema dole.
Namjestite aktivni ugljeni filter na motor nape i učvrstite ga okretanjem udesno.
Ponovite isto i na drugoj strani.
ZATVARANJE
VAŽNA NAPOMENA:
oBudite sigurni da je aktivni ugljeni filter sigurno i ispravno učvršćen. U
suprotnom se može olabaviti i izazvati opasnost.
oSa ugrađenim aktivnim ugljenim filterom, usisna snaga kuhinjske
biti će manja.
10

OPIS DIJELOVA KUHINJSKE NAPE
RADNE TIPKE
Dugme 1
Gumb je s indikacijom s osvjetljenjem, a kada pritisnete tipku, pozadinsko
osvjetljenje će se biti uključen i ventilator će se uključiti niskom brzinom. kad
ponovno pritisnete, to isključit će ventilator.
Koristi se za ventilaciju kuhinje. Mala brzina nape pogodna je kada se hrana
pirja i za kuhanje pri kojem se ne stvara previše pare.
Dugme 2
Gumb je s indikacijom s osvjetljenjem, kad pritisnete tipku, bit će pozadinsko
osvjetljenje uključen i ventilator će se uključiti na srednjoj brzini. kad ponovno
pritisnete, hoće isključite ventilator.
Protok zraka srednjom brzinom idealan je za uobičajene vrste kuhanja.
Dugme 3
Gumb je s indikacijom s osvjetljenjem, a kada pritisnete tipku, pozadinsko
osvjetljenje će se biti uključen i ventilator će se uključiti velikom brzinom. ad
ponovno pritisnete, hoće isključite ventilator.
Velika brzina nape koristi se kada se pri kuhanju stvaraju velike količine dima i
pare, pritisnite ovu tipku da postignete vrlo učinkovitu ventilaciju.
Tipka za svjetlo
11
KONFIGURACIJA 1
NAPOMENA: ako se sve tri tipke pritisnu u isto vrijeme, napa će raditi na
velikoj brzini.

RADNE TIPKE
Tipka za malu brzinu 1
Koristi se za ventilaciju kuhinje. Mala brzina nape pogodna je kada se hrana
pirja i za kuhanje pri kojem se ne stvara previše pare.
Tipka za srednju brzinu 2
Protok zraka srednjom brzinom idealan je za uobičajene vrste kuhanja.
Tipka za veliku brzinu 3
Velika brzina nape koristi se kada se pri kuhanju stvaraju velike količine dima i
pare, pritisnite ovu tipku da postignete vrlo učinkovitu ventilaciju.
Tipka za svjetlo
NAPOMENA: ako se sve tri tipke pritisnu u isto vrijeme, napa će raditi na
velikoj brzini.
12
KONFIGURACIJA 2
Gumb za isključivanje
To se koristi za isključivanje ventilatora.

11
Gumb za uključivanje / isključivanje
To se koristi za uključivanje / isključivanje ventilatora.
Brzina plus gumb
Za povećanje brzine ventilatora
Gumb za brzo smanjenje
Za smanjenje brzine ventilatora
Gumb Light
Digitalni prikaz
Brzina ventilatora prikaz: "1" za nisku brzinu, "2" za srednje brzine,
"3" za velike brzine,"4" za Booster funkcijom.
Brzi Timer:: Pritisnite & hold 1 sekundu, digitalni zaslon
će treperiti i na 5 minuta odbrojavati, nakon 5 minuta motor i
svjetlo će se isključiti automatski i zujalicu za 1 sekundu.
Funkcija Booster
Ovaj napa ima funkciju booster. Za aktiviranje booster, pritisnite na
brzinu 4, ući u najvećoj brzini, dok je kabinet je u upotrebi, a to će
povećati brzinu za 5 minuta, prije nego što usporava ponovno.
13
KONFIGURACIJA 3

12
ČIŠĆENJE I ODRŽAVANJE
Prije čišćenja, isključite uređaj i odspojite ga iz električne mreže..
I. Uobičajeno čišćenje
Za uobičajeno čišćenje nape koristite mekanu krpu/spužvu, mlaku vodu i
kućni detrdžent. Za čišćenje nape nikada nemojte koristiti žičane spužve
ili četke, jaka kemijska sredstva, abrazivna sredstva (vim) ili sredstva na
bazi otapala.
II. Mjesečno čišćenje filtera za masnoću
VAŽNA NAPOMENA: očistite filter za masnoću jedanput mjesečno kako bi
spriječili opasnost od požara..
Filter sakuplja masnoću, dim i prašinu......tako da izravno utječe na radnu
učinkovitost nape. Ako se filter ne očisti bar jedanput mjesečno, ostaci
masnoće (potencijalo zapaljivo) će zasititi filter. Očistite filter pomoću
kućnog deterdženta.
III. Godišnje čišćenje aktivnog ugljenog filtera
Primijeniti ISKLJUČIVO za kuhinjsku napu sa unutarnjom ventilacijom
(NE sa vanjskom ventilacijom).Aktivni ugljeni filter sakuplja mirise i mora
biti zamijenjen najmanje jedanput godišnje, zavisno o učestalosti
korištenja kuhinjske nape.
IV. Zamjena žarulje
Odvijte vijke sa staklenog dijela nape i uklonite staklo. Žarulje su smještene
u rasvjetnom sklopu koji se nalazi u unutarnjem dijelu uređaja. Neispravni
rasvjetni sklop zamijenite novim.
Odspojite žičane vodove žarulja i uklonite držače žarulja i žice iz nape.
NAPOMENA: nije moguće zamijeniti samo žarulje pojedinačno, potrebno je
zamijeniti cijeli sklop koji se sastoji od žarulja, držača žarulja i žica.
(LED svjetlo: G4, max. 1.5W)
Ponovno ugradite cijeli sklop: žarulje, držače žarulja i žice, istim postupkom
14

13
kao i originalne. Ponovno spojite žičane vodove.
Ponovno namjestite stakleni dio i učvrstite ga vijcima. Pazite da su vijci potpuno
zavinuti.
UKLANJANJE MANJIH PROBLEMA U RADU
PROBLEM
UZROK
RJEŠENJE
Svjetlo je
uključeno ali
ventilator ne
radi
Lopatica ventilatora je
zaglavljena.
Isključite uređaj i obratite se
ovlaštenom servisu.
Kvar na motoru.
Obe žarulje i
ventilator ne
rade
Neispravne žarulje.
Zamijenite žarulje.
Električni kabel nije
ispravno spojen.
Provjerite i spojite na ispravan način.
Napa se
pretjerano
trese
Lopatica ventilatora je
zaglavljena.
Isključite uređaj i obratite se
ovlaštenom servisu.
Motor ventilatora nije
dobro učvršćen
Isključite uređaj i obratite se
ovlaštenom servisu.
Napa nije ispravno
obješena na zidni nosač
Skinite uređaj sa zida i provjerite da
li je nosač u pravilnom položaju.
Učinak
usisavanja nije
dobar
Preveliki razmak
između nape i
štednjaka/ploče za
kuhanje
Smanjite razmak na 65-75cm
15

14
OVLAŠTENI SERVIS
Ako ne možete otkriti uzrok problema u radu kuhinjske nape, isključite
uređaj, odspojite ga iz električne mreže i pozovite ovlašteni servis.
SERIJSKI BROJ UREĐAJA. Gdje se nalazi?
Vrlo je važno da u kontaktu sa ovlaštenim servisom navedete serijski broj
vašeg uređaja (to je broj od 16 znakova koji počinje s brojem 3) a možete
ga pronaći na naljepnici/pločici s tehničkim podacima koja se nalazi na
uređaju.
Taj podatak će pomoći serviseru i ukloniti mogućnosti eventualnog
uzaludnog dolaska servisera i nepotrebnih troškova.
ZAŠTITA PRIRODNOG OKOLIŠA
Ovaj uređaj je označen u skladu s europskom smjernicom 2012/19/EU-a o
"otpadu električne i elektronske oprema" (WEEE). Pravilnom i sigurnom
odlaganju ovog proizvoda možete pomoći i Vi te tako spriječiti potencijalne
negativne posljedice za okolinu i ljudsko zdravlje koje inače mogu biti
uzrokovane neodgovarajućim odlaganjem ovog proizvoda.
Oznaka na proizvodu pokazuje da ovaj proizvod ne može biti tretiran kao
kućni otpad. Umjesto toga ovaj proizvod mora biti predan na odgovarajuće
sabirno mjesto za recikliranje električne i elektronske opreme. Odlaganje
mora biti izvršeno u skladu s lokalnim ekološkim propisima za odlagališta
otpada. Za opširnije informacije o tretmanu, recikliranju ili korištenju ovog
proizvoda kao otpada, molimo da kontaktirate svoj lokalni gradski ured,
službu vašeg lokalnog odlagališta otpada ili trgovinu gdje ste kupili
proizvod.
16

15
NÁVOD K POUŽITÍ A INSTALACI
Obsah
Úvod.
Bezpečnostní upozornění
Seznam standardního instalačního příslušenství
Instalace (montáž na stěnu)
Instalace (verze s cirkulací vzduchu)
Obsluha
Údržba
Odstranění možných problémů
Servis
Sériové číslo výrobku. Kde jej najdu?
17
18
18
21
22
27
28
31
32
32
32

Úvod
Děkujeme za volbu tohoto odsavače.
Tento návod k použití je navržený pro poskytnutí všech potřebných
pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a
bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací
a použitím.
Odsavač je vyrobený z vysoko kvalitních materiálů a v
aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem
a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu
hluku, nelepivý tukový filtr a snadnou instalaci.
Bezpečnostní upozornění
Nedovolte dětem obsluhovat spotřebič.
Odsavač je určený pro použití v domácnosti, nevhodný pro
barbecue, restaurace a jiné komerční účely.
Odsavač a filtr je nutné pravidelné čistit k zachování dobrého
provozního stavu.
Čistěte odsavač podle pokynů v návodu k použití a zabraňte
riziku požáru.
Zabraňte výstupu volného plamene z plynového sporáku.
Zajistěte v kuchyni dostatečný přívod vzduchu.
Před připojením spotřebiče se ujistěte, zda není poškozený
přívodní kabel. Poškozený přívodní kabel musí vyměnit
kvalifikovaný servisní technik.
V místnosti musí být dostatečná ventilace, pokud se používá
najednou i zařízení spalující plyn nebo jiná paliva;
Vývod odsavače nesmí být vedený do komínu, který se
současně využívá na odvod zplodin spalujících plyn nebo jiná
paliva;
18

17
Dodržujte předpisy týkající se odvodu vzduchu.
Tento spotřebič není určený pro použití osobami (včetně dětí) se
sníženými fyzickými, senzorickými nebo mentálními
schopnostmi, nebo bez dostatečných zkušeností a znalostí,
pokud nejsou pod dohledem nebo nebyly poučené o použití
osobou odpovědnou za jejich bezpečnost.
Nedovolte dětem hrát si se spotřebičem.
Pod odsavačem neflambujte.
Odsavač není určený pro instalaci nad varnou desku s více než
čtyři hořáky.
Riziko zasažení elektrickým proudem
• Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud
si nejste jisti, kontaktujte
kvalifikovaného elektrikáře.
• Nedodržením těchto pokynů můžete způsobit zranění, požár nebo
zasažení elektrickým proudem.
19
Účelem této žárovky je poskytnout osvětlení pro používání výrobku.
Lampa použitá v tomto produktu není vhodná k
použití při osvětlení místnosti.
