Candy CDG6MB User manual

1
CDG6MB


CookerHood
InstructionManual






2
Content


1…………………………………..………………………………Safetyinstructions

2…………………………………..………………………………Installation

3…………………………………..………………………………Startusingyourcookerhood

4…………………………………..………………………………Troubleshooting

5…………………………………..………………………………Maintenanceandcleaning

6…………………………………..………………………………Environmentprotection




















3
SAFETYINSTRUCTIONS
Thismanualexplainstheproperinstallationanduseofyourcookerhood,
pleasereaditcarefullybeforeusingevenifyouarefamiliarwiththeproduct.
Themanualshouldbekeptinasafeplaceforfuturereference.


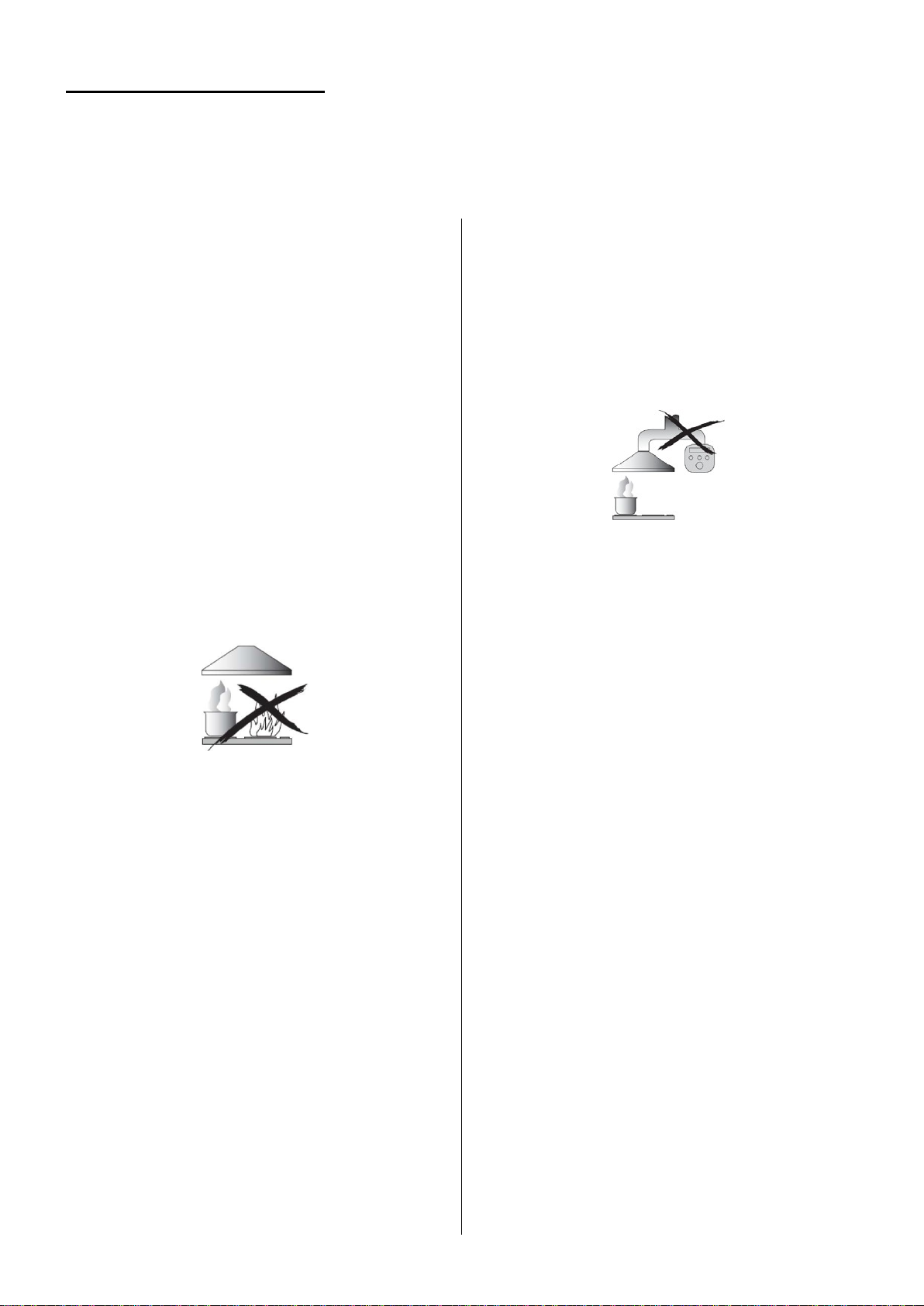

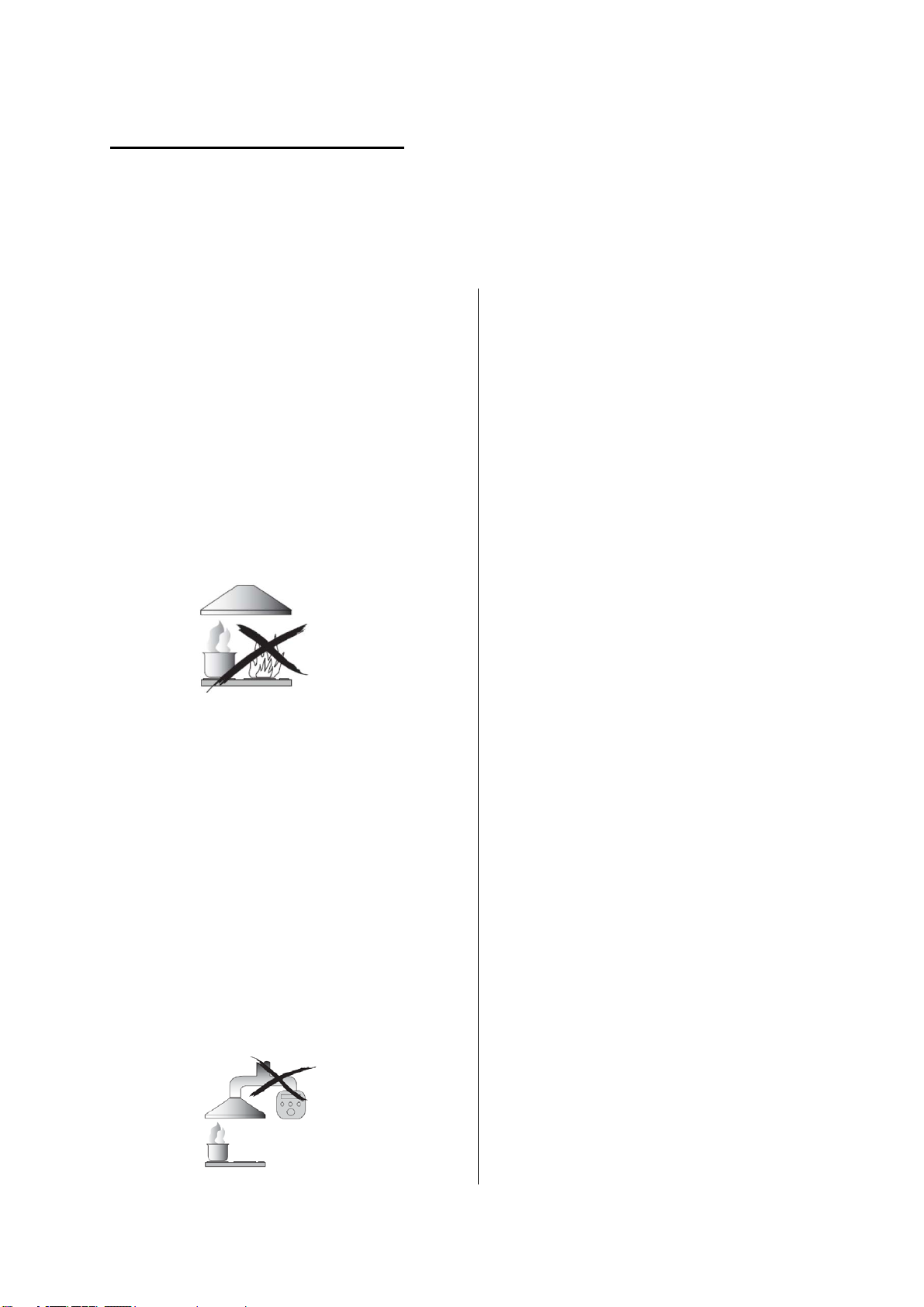

Nevertodo:
●D o not try to use the cooker hood
without the grease filters or if the filters
are excessively greasy!
●Do not install above a cooker with a
high level grill.
●Do not leave frying pans unattended
during use because overheated fats or
oils might catch fire.
●Never leave naked flames under the
cooker hood.
●If the cooker hood is damaged, do not
attempt to use.
●Do not flambé under the cooker hood.
●CAUTION: Accessible parts may
become hot when used with cooking
appliances.
●The minimum distance between the
supporting surface for the cooking
vessels on the hob and the lowest part
of the cooker hood. (When the cooker
hood is located above a gas appliance,
this distance shall be at least 65 cm)
●The air must not be discharged into a
flue that is used for exhausting fumes
from appliances burning gas or other
fuels.
Alwaystodo:
●Important! Always switch off the
electricity supply at the mains during
installation and maintenance such as
light bulb replacement.
●The cooker hood must be installed in
accordance with the installation
instructions and all measurements
followed.
●All installation work must be carried
out by a competent person or qualified
electrician.
●Please dispose of the packing material
carefully. Children are vulnerable to it.
●P ay attention to the sharp edges
inside the cooker hood especially
during installation and cleaning.
●Make sure the ducting has no bends
sharper than 90 degrees as this will
reduce the efficiency of the cooker
hood.
●Warning: Failure to install the screws
or fixing device in accordance with
these instructions may result in
electrical hazards.
●Warning: Before obtaining access to
terminals, all supply circuits must be
disconnected.






4
Alwaystodo:
●Always put lids on pots and pans
when cooking on a gas cooker.
●When in extraction mode, air in the
room is being removed by the cooker
hood. Please make sure that proper
ventilation measures are being
observed. The cooker hood removes
odours from room but not steam.
●Cooker hood is for domestic use only.
●If the supply cord is damaged, it must
be replaced by the manufacturer, its
service agent or similarly qualified
persons in order to avoid a hazard.
●This appliance can be used by
children aged from 8 years and above
and persons with reduced physical,
sensory or mental capabilities or lack
of experience and knowledge if they
have been given supervision or
instruction concerning use of the
appliance in a safe way and
understand the hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made by
children without supervision.


Alwaystodo:
●Caution: The appliance and its
accessible parts can become hot
during operation. Be careful to avoid
touching the heating elements.
Children younger than 8 years old
should stay away unless they are
under permanent supervision.
●There shall be adequate ventilation of
the room when the range hood is used
at the same time as appliances
burning gas or other fuels.
●There is a fire risk if cleaning is not
carried out in accordance with the
instructions.
●Regulations concerning the discharge
of air have to be fulfilled.
●Clean your appliance periodically by
following the method given in the
chapter MAINTENANCE.
●For safety reason, please use only the
same size of fixing or mounting screw
which are recommended in this
instruction manual.
●Regarding the details about the
method and frequency of cleaning,
please refer to maintenance and
cleaning section in the instruction
manual.
●Cleaning and user maintenance shall
not be made by children without
supervision.
●When the range hood and appliances
supplied with energy other than
electricity are simultaneously in
operation, the negative pressure in the
room must not exceed 4 Pa (4 x 10-5
bar).
●WARNING: Danger of fire: do not
store items on the cooking surfaces.
●Asteam cleaner is not to be used.
●NEVER try to extinguish a fire with
water, but switch off the appliance and
then cover flame e.g. with a lid or a
fire blanket.

5
INSTALLATION(VENTOUTSIDE)
MOUNTINGOFTHEV-FLAP(notsupplied)
If the cooker hood does not have an assembled V-flap 1, you should mount the half-
parts to its body. The images only show an example of how to mount the V-flap,
because the outlet may vary according to different models and configurations.
To mount the V-flap 1 you should:
• Mount two half-parts 2 into the body 6
• the pin 3 should be top oriented;
• the axis 4 should be inserted into the holes 5 on the body;
• repeat all the operations for the 2nd half-part.


INSTALLATION
If you have an outlet to the outside, your cooker hood can be connected as below
picture by means of an extraction duct (enamel, aluminum, flexible pipe or non-
flammable material with an interior diameter of 150mm)
1. Before installation, turn the unit off.

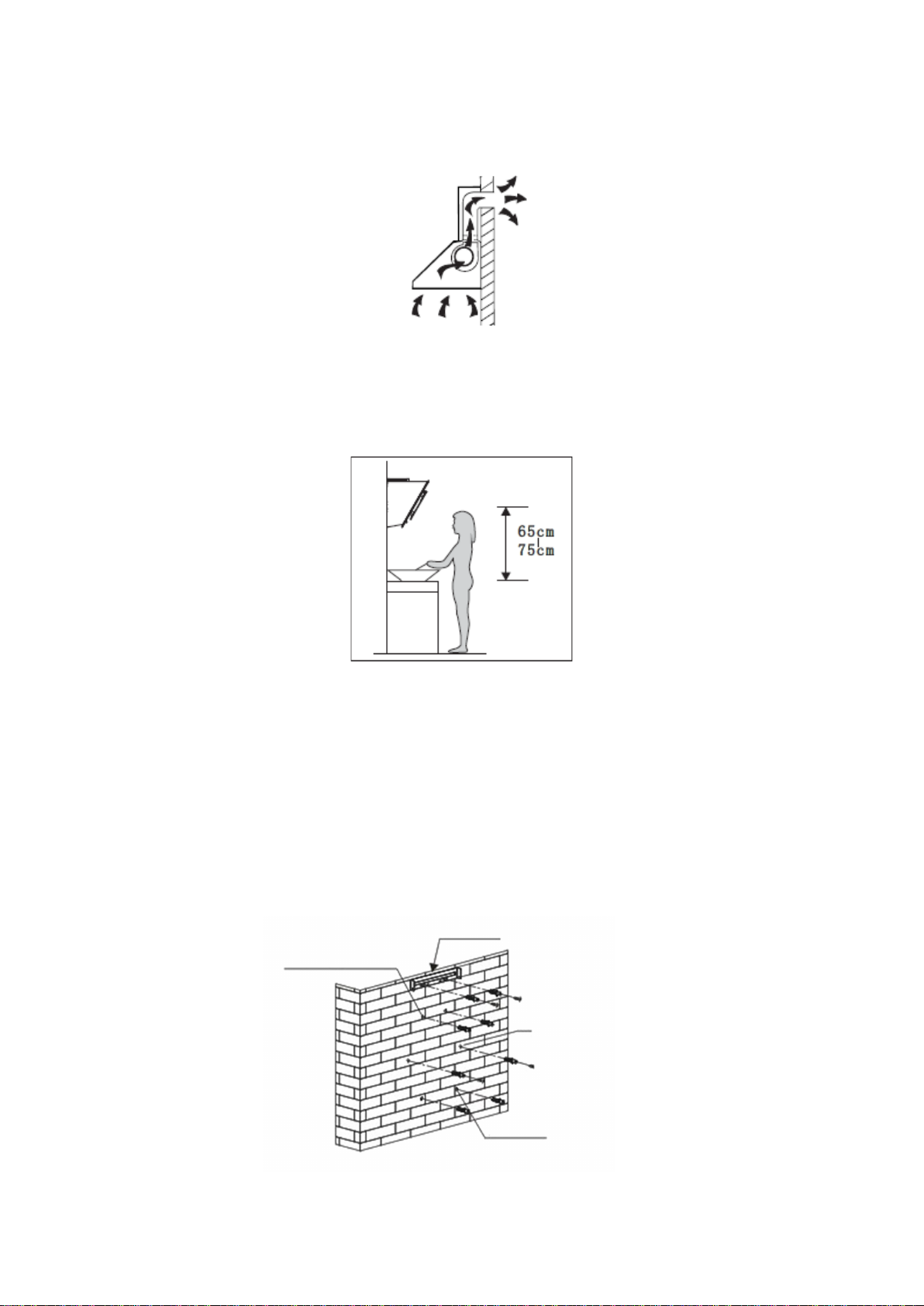

2. The cooker hood should be placed at a distance of 65~75cm above the cooking
surface for best effect.

6
3. After decide the cooker hood height, measure the position of the holes for hanging
hood,inside chimney bracket ,outside chimney bracket and safety holes. Drill 8 φ8
holes and insert wall plugs into the holes. Fix the inside chimney bracket on the
wall with 2pcs ST4 x 40mm screws.Screw 2pcs ST4 x 8mm screws in the hole for
hanging the hood body and the screws installed should leave for 3-5mm out of the
wall to hang the hood.The fixed position of the inside chimney bracket is the
highest place of chimney. See pic 2.
4. Install the v-flap(not included) and expansion pipe(not included) onto the cooker
hood. Fix the expansion pipe on the outlet with a cable tie. Please note: The
expansion pipe and v-flap are not included in the product. See Pic 3.
5. Hang the cooker hood onto the hook.See pic 4.

7

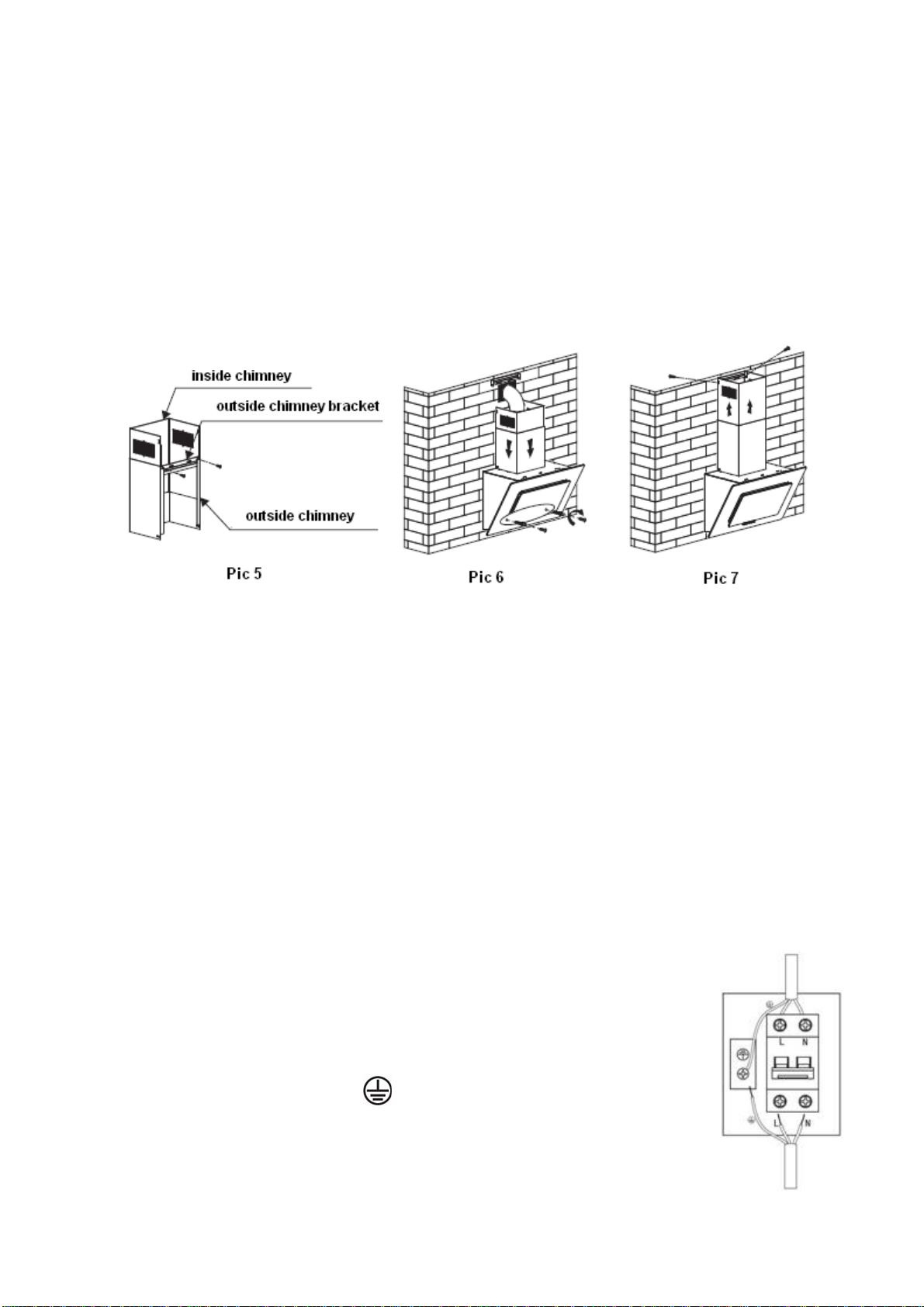

6. Install the outside chimney bracket onto the outside chimney with 2pcs ST4*8mm
screws, here should be sure the inside chimney can be flexed freely.See Pic 5.
7. Fix the cooker hood with 2pcs ST4*30mm safety screws. Note: The two safety
vents are positioned on the back housing, with a diameter of 6mm.Put the two
chimneys onto the cooker hood, fix the outside chimney on the wall with 2pcs
ST4*40mm screws and lead the expansion pipe to the outside. See pic 6.
8. Adjust the height of the inside chimney to the position of the inside chimney bracket
and fix it with 2pcs ST4*8mm screws. Fix the outside chimney onto the hood body
with 2pcs ST4*8mm screws.See Pic 7.

ElectricalInstallation
All installation must be carried out by a competent person or qualified electrician.
Before connecting the mains supply ensure that the mains voltage corresponds to the
voltage on the rating plate.
Direct Connection
The appliance must be connected directly to the mains using an omnipolar circuit
breaker with a minimum opening of 3mm between the contacts.
The installer must ensure that the correct electrical connection has been made and
that it complies with the wiring diagram.
The cable must not be bent or compressed.
Regularly check the power plug and power cord for damage. If the supply cord is
damaged, it must be replaced by a special cord or assembly available
from the manufacturer or its service agent.
WARNING: This is a Class I appliance and MUST be earthed
This appliance is supplied with a 3 core mains cable coloured as follows:
Brown = L or Live
Blue = N or Neutral
Green and Yellow = E or Earth

8
HINTSFOREXHAUSTDUCTINSTALLATION
The following rules must be strictly followed to obtain optimal air extraction:
• Keep exhaust duct short and straight
• Do not reduce the size or restrict the exhaust duct
• When using the flexible duct always install the duct pulled taut to minimize pressure
loss.
• Failure to observe these basic instructions will reduce the performance and increase
noise levels of the range hood.
• Any installation work must be carried out by a qualified electrician or competent
person.
• Do not connect the ducting system of the hood to any existing ventilation system
which is being used for any other appliance ,such as warmer tube, gas tube , hot wind
tube.
• The angle of the bend of the ventilation pipe should not be less than 120º; you must
direct the pipe horizontally, or, alternatively, the pipe should go up from the initial point
and should be led to an outer wall.
• After the installation ,make sure that the cooker hood is level to avoid grease
collection at on end.
Ensure the exhaust ducting selected for installation complies with relevant standards
and is fire retardant.
WARNING:
For safety reason, please use only the same
size of fixing or mounting screws which are
recommended in this instruction manual.
Failure to install the screws or fixing device in
accordance with these instructions may result in
electrical hazards.





9
StartUsingYourCookerHood
Pushbutton

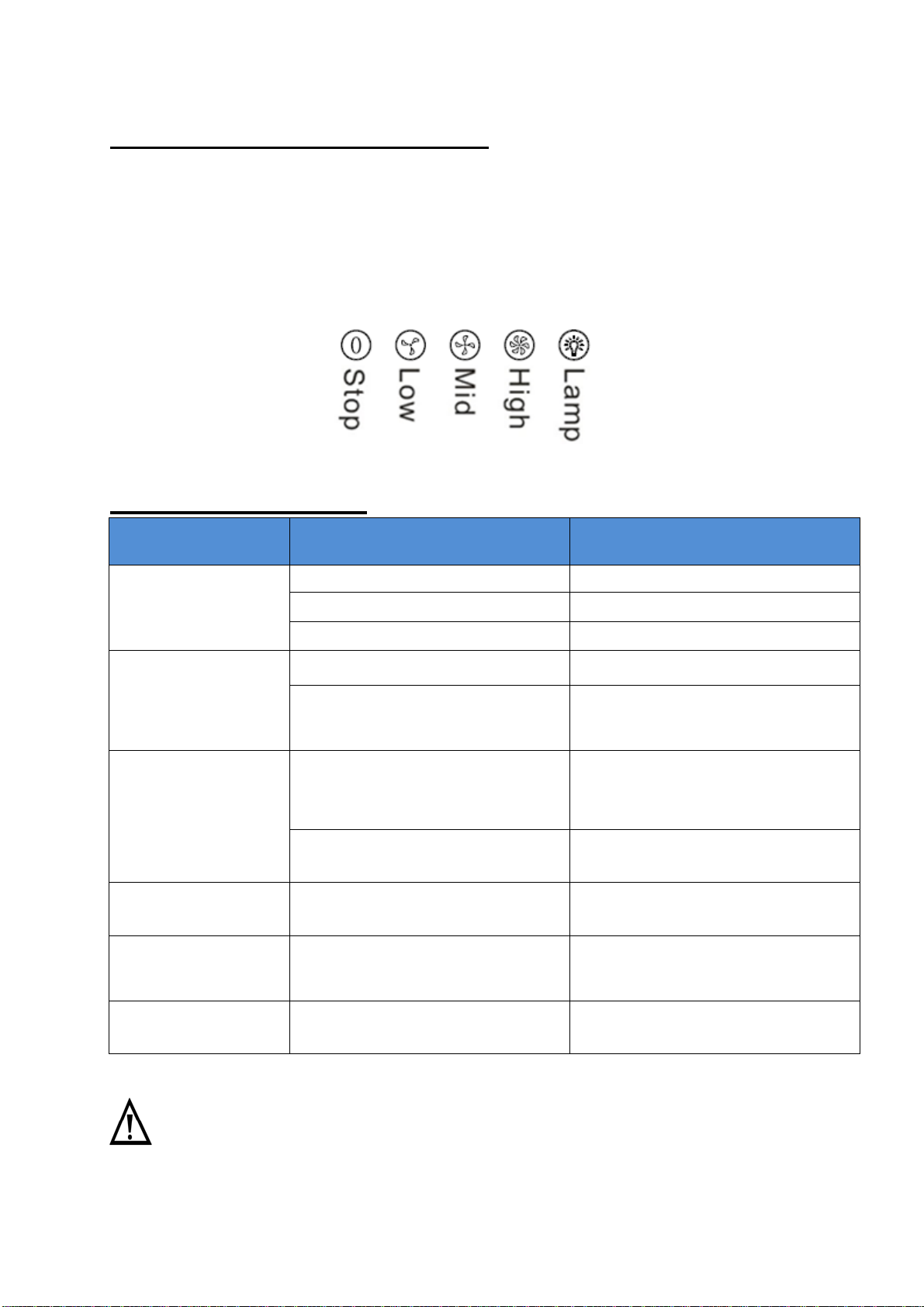

1. Push the stop button, and the motor will stop.
2. Push the low button, and the motor will run at low speed.
3. Push the middle button, and the motor will run at mid speed.
4. Push the high button, and the motor will run at high speed.
5. Push the lamp button and the light will illuminate. Push it again and the light
will turn off.
TROUBLESHOOTING
Fault PossibleCause Solution
Light on, but motor
does not work
Fan switch turned off Select a fan switch position.
Fan switch failed Contact service center.
Motor failed Contact service center.
Light does not
work, motor does
not work
House fuses blown Reset/Replace fuses.
Mains power cable is loose or
disconnected
Refit mains power cable to
power outlet.
Switch power outlet on.
Oil leakage
One way valve and the outlet
are not tightly sealed
Take down the one way valve
and seal with sealant.
Leakage from the connection of
chimney and cover Take chimney down and seal.
Lights not working Broken or faulty bulbs Replace blubs as per this
instruction.
Insufficient suction
The distance between the
cooker hood and the gas top is
too far
Refit the cooker hood to the
correct distance.
The Cooker hood
inclines
The fixing screw is not tight
enough
Tighten the hanging screw and
make it horizontal.
NOTE:
Any electrical repairs to this appliance must conform to your local, state and
federal laws.Please contact the service centre if in any doubt before
undertaking any of the above.Always disconnect the unit from the power source when
opening the unit.

10
MAINTENANCEANDCLEANING
Caution:
• Before maintenance or cleaning is carried out, the cooker hood should be
disconnected from the mains power supply. Ensure that the cooker hood is switched
off at the wall socket.
• External surfaces are susceptible to scratches and abrasions, so please follow the
cleaning instructions to ensure the best possible result is achieved without damage.
GENERAL
Cleaning and maintenance should be carried out with the appliance cold especially
when cleaning.Avoid leaving alkaline or acid substances (lemon juice, vinegar etc.) on
the surfaces.
STAINLESS STEEL
The stainless steel must be cleaned regularly (e.g.weekly) to ensure a long life
expectancy.Dry with a clean soft cloth. A specialized stainless steel cleaning fluid may
be used.
NOTE:
Ensure that wiping is done along with the grain of the stainless steel to prevent any
unsightly crisscross scratching patterns from appearing.
CONTROL PANEL SURFACE
The inlay control panel can be cleaned using warm soapy water. Ensure the cloth is
clean and well wrung before cleaning. Use a dry soft cloth to remove any excess
moisture left after cleaning.
Important
Using neutral detergents and avoid using harsh cleaning chemicals, strong household
detergents or products containing abrasives,as this will affect the appearance of the
appliance and potentially remove any printing of artwork on the control panel and will
void manufactures warrantee.
GREASE MESH FILTERS
The mesh filters can be cleaned by hand. Soak them for about 3 minute in water with a
mild detergent then brush it gently with a soft brush. Please do not apply too much
pressure, avoid to damage it . (Leave to dry naturally out of direct sun light)
Filters should be washed separately to crockery and kitchen utensils. It is advisable

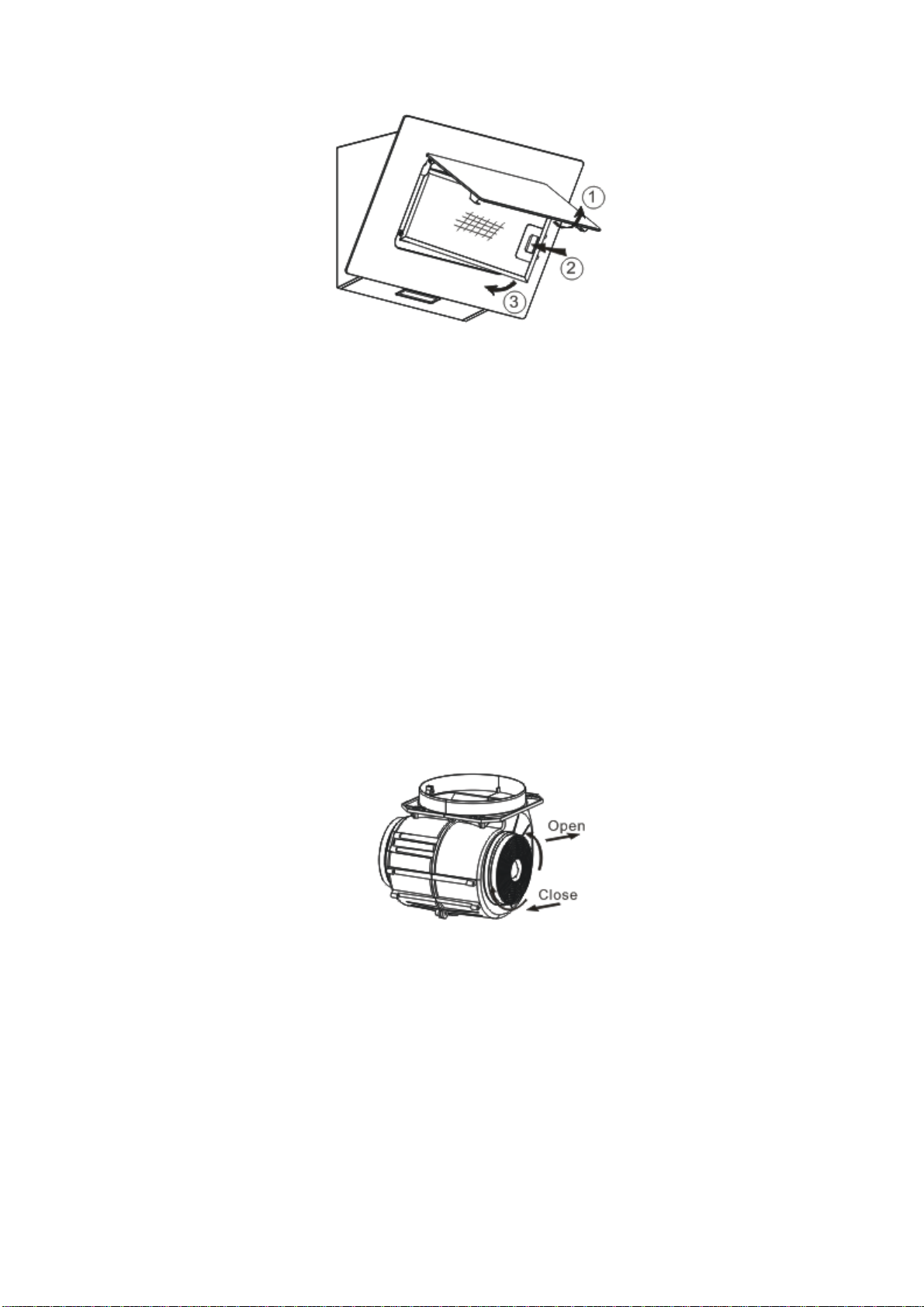

not to use rinse aid. Following the picture beside to dismantle the grease filter.

11
INSTALLING GREASE MESH FILTERS
• To install filters for the following four steps:
- Angle the filter into the slots at the back of the hood.
- Push the button on the handle of the filter.
- Release the handle once the filter fits into a resting position.
- Repeat to install all filters.
CARBON FILTER- not supplied
Activated carbon filter can be used to trap odors. Normally the activated carbon filter
should be changed every 3 to 6 months according to your cooking habits. The
installation procedure of activated carbon filter is as below:
1. Before installing or replacing the carbon filters, please disconnect mains power
to the unit.
2. Press the filter lock and remove the mesh filter.
3. Turn the carbon filter on both sides of the motor anti-clockwise. Replace the
carbon filters with the new carbon filters.
4. Place the mesh filter.
5. Connect the power supply to the wall socket.
NOTE:
Make sure the filter is securely locked. Otherwise, it would loosen and cause
danger.
When activated carbon filter attached, the suction power will be lowered.

12
BULB REPLACEMENT
Important :
The bulb must be replaced by the manufacturer, its
service agent or similarly qualified persons.
Always switch off the electricity supply before
carrying out any operations on the appliance. When
handling bulb, make sure it has completely cooled
down before any direct contact with hands.
When handling bulbs hold with a cloth or gloves to
ensure perspiration does not come in contact with
the bulb as this can reduce the life of the bulb.
Note:
Before changing the lights, make sure that the appliance is turned off and
unplugged.
Protect against danger when changing lights, such as wearing gloves.
Changing the lights:
Remove the grease filter.

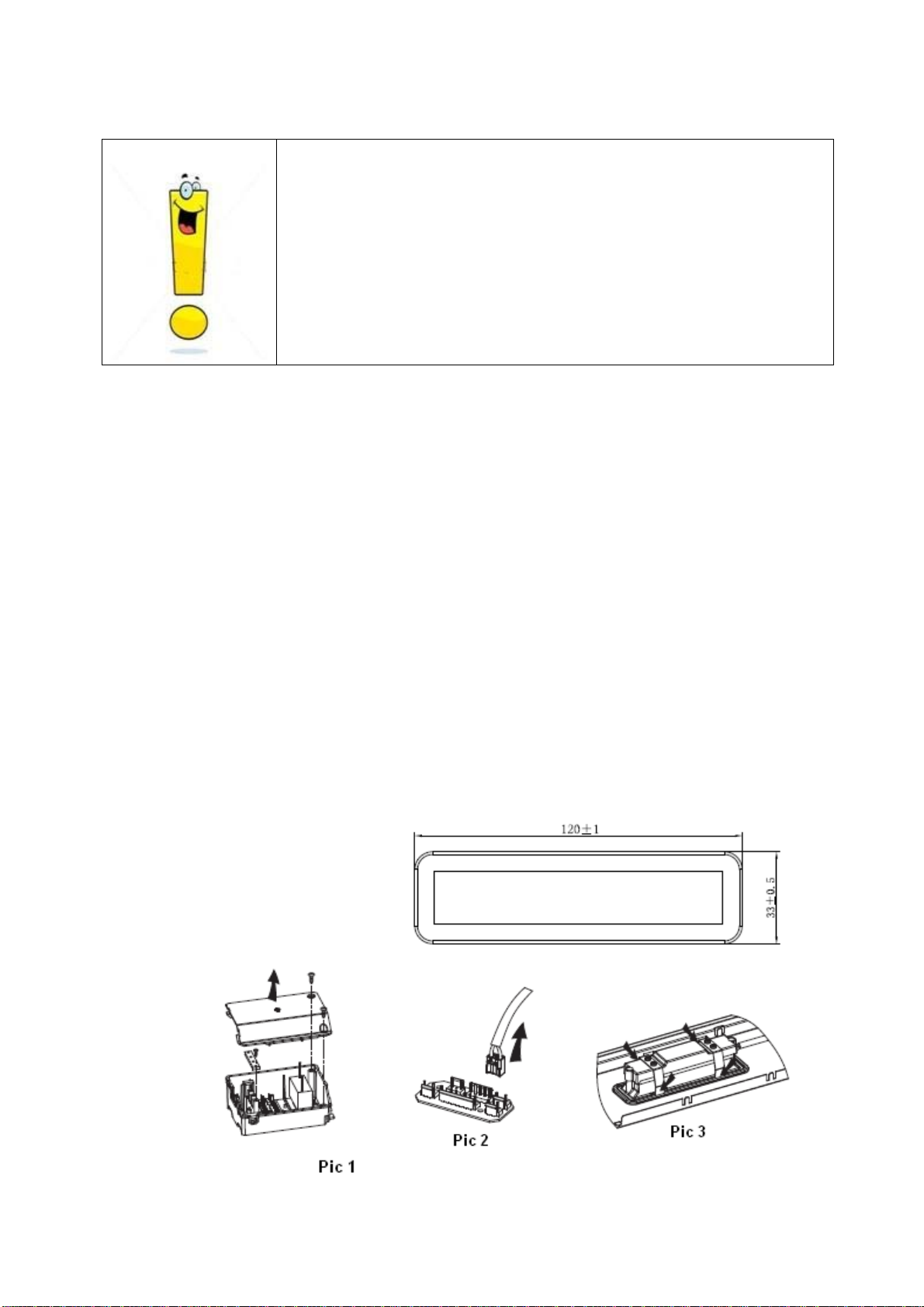

Find out the junction box, unscrew the screws on the junction box cover, then take
down the junction box cover(If there is wire pressing plate which pressed the light
wire, the wire pressing plate needs to be dismantled first). See pic 1.
Find out the terminal of the light connecting wire and pull it out. See pic 2.
Way 1. Use a tool or the hand to press the spring splinter of both sides of LED light
to the inside, until the light is pressed out, see pic 3.Then slightly pull the light
connecting wire out. See pic 4.
Way 2.Use straight screwdriver to prize up the LED light bottom edge. See pic 5,
then slightly pull out the light connecting wire. See pic 4.
Apply the reverse procedure to install the light back.
• ILCOS D code for this lamp is: DBS-2/65-H-120/33
– LED modules –rectangle LED lamp
– Max wattage: 1×2W
– Voltage range: AC 110-240V
– Dimensions:

13



ENVIRONMENTALPROTECTION:

This product is marked with the symbol on the selective sorting of
waste electronic equipment. This means that this product must not
be disposed of with household waste but must be supported by a
system of selective collection in accordance with Directive
2012/19/EU. It will then be recycled or dismantled to minimize
impacts on the environment, electrical and electronic products are
potentially dangerous for the environment and human health due to
the presence of hazardous substances.For more information, please
contact your local or regional authorities.
NOTE:
The following shows how to reduce total environmental impact (e.g. energy use) of the
cooking process).
(1) Install the cooker hood in a proper place where there is efficient ventilation.
(2) Clean the cooker hood regularly so as not to block the airway.
(3) Remember to switch off the cooker hood light after cooking.
(4) Remember to switch off the cooker hood after cooking.
INFORMATION FOR DISMANTLING
Do not dismantle the appliance in a way which is not shown in the user manual. The
appliance could not be dismantled by user. At the end of life, the appliance should
not be disposed of with household waste. Check with your Local Authority or retainer
for recycling advice.

CDG6MB
Απορροφητήρας
Εγχειρίδιο οδηγιών χρήσης
14

15
Περιεχόμενα
1. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ....................................................................................................3
2. ΤΟΠΟΘΕΤΗΣΗ (ΕΞΩΤΕΡΙΚΟΣ ΕΞΑΕΡΙΣΜΟΣ).............................................................. 5
3. ΑΡΧΙΣΤΕ ΝΑ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΤΟΝ ΑΠΟΡΡΟΦΗΤΗΡΑ ΣΑΣ ..................................... 9
4. ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ .................................................................................9
5. ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ..................................................................................10
6. ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ:..........................................................................13

16
ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ
Αυτό το εγχειρίδιο εξηγεί την σωστή εγκατάσταση και χρήση του απορροφητήρα σας, διαβάστε
το προσεκτικά πριν τον χρησιμοποιήσετε ακόμη και αν είστε εξοικειωμένοι με το προϊόν. Το
εγχειρίδιο πρέπει να φυλάσσεται το σε ένα ασφαλές μέρος για μελλοντική αναφορά.
Ποτέ μην κάνετε αυτό:
●Μην προσπαθείτε να
χρησιμοποιήσετε τον
απορροφητήρα χωρίς τα φίλτρα για
τα λίπη ή εάν τα φίλτρα είναι
υπερβολικά λερωμένα με λίπος!
●Μην τοποθετείτε επάνω σε μία
κουζίνα μία ψησταριά μεγάλης
ισχύος.
●Μην αφήνετε τηγάνια χωρίς
επιτήρηση κατά την διάρκεια της
χρήσης γιατί τα λάδια ή τα λίπη που
έχουν υπερθερμανθεί μπορεί να
αναφλεγούν.
●Ποτέ μην αφήνετε γυμνή φλόγα να
καίει κάτω από τον απορροφητήρα.
●Εάν έχει πάθει ζημιά ο
απορροφητήρας, μην
προσπαθήσετε να τον
χρησιμοποιήσετε.
●Μην μαγειρεύετε φλαμπέ κάτω από
τον απορροφητήρα.
●ΠΡΟΣΟΧΗ: Τα προσβάσιμα
τμήματα της μπορεί να ζεσταθούν
όταν χρησιμοποιούνται μαζί με
συσκευές μαγειρέματος.
●Η ελάχιστη απόσταση μεταξύ της
επιφάνειας στήριξης για τα σκεύη
μαγειρέματος επάνω στις εστίες και
του κατώτερου τμήματος του
απορροφητήρα. (Όταν ο
απορροφητήρας βρίσκεται επάνω
από μία συσκευή αέριου, αυτή η
απόσταση πρέπει να είναι
τουλάχιστον 65 cm)
Ποτέ μην κάνετε αυτό:
●Ο αέρας δεν πρέπει να
απορρίπτεται μέσα σε αεραγωγό ο
οποίος χρησιμοποιείται για την
απαγωγή καυσαερίων από
συσκευές που χρησιμοποιούν σαν
καύσιμο αέριο ή άλλα καύσιμα.
Πάντα να το κάνετε αυτό:
●Σημαντικό! Να διακόπτετε πάντα
την παροχή του ηλεκτρικού από τον
ηλεκτρολογικό πίνακα κατά την
διάρκεια της τοποθέτησης και της
συντήρησης όπως η αντικατάσταση
ενός λαμπτήρα.
●Ο απορροφητήρας πρέπει να
τοποθετείται σύμφωνα με τις
οδηγίες τοποθέτησης και με όλες
τις μετρήσεις που ακολουθούν.
●Όλη η εργασία τοποθέτησης πρέπει
να εκτελεστεί από ένα αρμόδιο
άτομο ή πιστοποιημένο
ηλεκτρολόγο.
●Σας παρακαλούμε να πετάξετε με
προσοχή τα υλικά της
συσκευασίας. Τα παιδιά μπορεί να
τραυματιστούν από αυτά.
●Προσέξτε τις αιχμηρές άκρες στο
εσωτερικό του απορροφητήρα εδικά
κατά την διάρκεια της τοποθέτησης
και του καθαρισμού.

17
Πάντα να το κάνετε αυτό:
●Σιγουρευτείτε ότι οι αγωγοί δεν
έχουν γωνίες πιο κλειστές από 90
μοίρες γιατί αυτό θα μειώσει την
αποδοτικότητα του απορροφητήρα.
●Προειδοποίηση: Η αποτυχία
τοποθέτησης των βιδών ή της
συσκευής συγκράτησης σύμφωνα
με αυτές τις οδηγίες μπορεί να έχει
σαν αποτέλεσμα την
ηλεκτροπληξία.
●Προειδοποίηση: Πριν αποκτήσετε
πρόσβαση στους ακροδέκτες,
πρέπει να αποσυνδεθούν όλα τα
κυκλώματα τροφοδοσίας.
●Να τοποθετείτε πάντα τα καπάκια
στις κατσαρόλες και τα τηγάνια όταν
μαγειρεύετε σε μία κουζίνα αέριου.
●Όταν είναι σε λειτουργία
αναρρόφησης, ο αέρας αφαιρείται
από τον απορροφητήρα. Σας
παρακαλούμε σιγουρευτείτε ότι
τηρούνται τα κατάλληλα μέτρα
εξαερισμού. Ο απορροφητήρας
αφαιρεί τις μυρωδιές από το δωμάτιο
αλλά όχι τον ατμό.
●Ο απορροφητήρας προορίζεται μόνο
για οικιακή χρήση.
●Εάν έχει προκληθεί ζημιά στο
καλώδιο τροφοδοσίας, πρέπει να
αντικατασταθεί από τον
κατασκευαστή, τον εξουσιοδοτημένο
τεχνικό του ή άτομα με παρόμοια
τεχνική κατάρτιση έτσι ώστε να
αποφευχθεί οποιοσδήποτε κίνδυνος.
Πάντα να το κάνετε αυτό:
●Αυτή η συσκευή μπορεί να
χρησιμοποιηθεί από παιδιά ηλικίας 8
ετών ή μεγαλύτερα και από άτομα με
μειωμένες σωματικές, αισθητηριακές
ή διανοητικές ικανότητες ή έλλειψη
εμπειρίας και γνώσης εάν είναι υπό
επίβλεψη ή τους έχουν δοθεί οδηγίες
αναφορικά με τη χρήση της
συσκευής με ασφαλή τρόπο και
έχουν κατανοήσει τους κινδύνους
που ενέχονται. Τα παιδιά δεν θα
πρέπει να παίζουν με την συσκευή.
Ο καθαρισμός και η συντήρηση από
τον χρήστη δεν θα πρέπει να γίνεται
από παιδιά χωρίς επίβλεψη.
●Προσοχή: Η συσκευή και τα
προσβάσιμα τμήματα της μπορεί να
ζεσταθούν κατά την διάρκεια της
λειτουργίας της. Προσέξτε έτσι ώστε
να αποφύγετε να ακουμπήσετε τα
θερμά τμήματα. Παιδιά με ηλικία
μικρότερη από 8 έτη θα πρέπει να
παραμένουν μακρυά εκτός εάν είναι
κάτω από συνεχή επιτήρηση.
●Θα πρέπει να υπάρχει επαρκής
εξαερισμός του δωματίου όταν
χρησιμοποιείται ο συλλέκτης του
απορροφητήρα ταυτόχρονα με
συσκευές οι οποίες χρησιμοποιούν
σαν καύσιμη ύλη αέριο ή άλλα
καύσιμα.
●Υπάρχει κίνδυνος πρόκλησης
πυρκαγιάς εάν δεν εκτελεστεί ο
καθαρισμός σύμφωνα με τις οδηγίες.
●Πρέπει να πληρούνται οι κανονισμοί
που αφορούν την απαγωγή του
αέρα.

18
Πάντα να το κάνετε αυτό:
●Καθαρίζετε περιοδικά την συσκευή
σας ακολουθώντας την μέθοδο που
αναφέρεται στο κεφάλαιο
ΣΥΝΤΗΡΗΣΗ.
●Για λόγους ασφαλείας,
χρησιμοποιήστε μόνο το ίδιο
μέγεθος βίδας στήριξης ή στερέωσης
που συνιστάται σε αυτό το εγχειρίδιο
οδηγιών χρήσης.
●Όσον αφορά τις λεπτομέρειες
σχετικά με τη μέθοδο και τη
συχνότητα καθαρισμού, ανατρέξτε
στην ενότητα συντήρησης και
καθαρισμού στο εγχειρίδιο οδηγιών
χρήσης.
●Ο καθαρισμός και η συντήρηση από
τον χρήστη δεν θα πρέπει να γίνεται
από παιδιά χωρίς επίβλεψη.
Πάντα να το κάνετε αυτό:
●Όταν λειτουργούν ταυτόχρονα ο
απορροφητήρας και οι συσκευές
που τροφοδοτούνται με ενέργεια
εκτός από την ηλεκτρική ενέργεια, η
αρνητική πίεση στο δωμάτιο δεν
πρέπει να υπερβαίνει τα 4 Pa (4 x
10-5 bar).
●ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κίνδυνος
πυρκαγιάς: μην αποθηκεύετε
αντικείμενα στις επιφάνειες
μαγειρέματος.
●Δεν πρέπει να χρησιμοποιείται ένας
ατμοκαθαριστής.
●ΠΟΤΕ μην προσπαθήσετε να
σβήσετε μια φωτιά με νερό, αλλά
απενεργοποιήστε τη συσκευή και
στη συνέχεια, καλύψτε τη φλόγα π.χ.
με ένα καπάκι ή μια κουβέρτα
πυρόσβεσης.
ΤΟΠΟΘΕΤΗΣΗ (ΕΞΩΤΕΡΙΚΟΣ ΕΞΑΕΡΙΣΜΟΣ)
ΣΤΗΡΙΞΗ ΤΟΥ V-FLAP (δεν παρέχεται)
Εάν ο απορροφητήρας δεν έχει ένα συναρμολογημένο V-flap 1, θα πρέπει να τοποθετήσετε τα
μισά μέρη στο σώμα του. Οι εικόνες δείχνουν μόνο ένα παράδειγμα του πώς να τοποθετήσετε
το V-flap, λόγω του ότι η έξοδος μπορεί να διαφέρει ανάλογα με διαφορετικά μοντέλα και
διαμορφώσεις.
Για να τοποθετήσετε το V-flap 1 θα πρέπει να:
• Τοποθετήσετε τα δύο μισά μέρη 2 μέσα στο σώμα 6
• ο πείρος 3 θα πρέπει να είναι γυρισμένος προς τα επάνω
• ο άξονας 4 θα πρέπει να εισαχθεί μέσα στις τρύπες 5 επάνω στο σώμα
• επαναλάβετε όλες τις εργασίες για το 2ο μισό μέρος.

19
ΕΓΚΑΤΑΣΤΑΣΗ
Εάν έχετε μία έξοδο προς το εξωτερικό, ο απορροφητήρας σας μπορεί να συνδεθεί σύμφωνα
με την εικόνα που ακολουθεί μέσω μίας διόδου απαγωγής (εύκαμπτος σωλήνας εμαγιέ ή
αλουμινίου, ή από πυρίμαχο υλικό με μία εσωτερική διάμετρο 150mm)
1. Πριν από την εγκατάσταση, απενεργοποιήστε την μονάδα.
2. Ο απορροφητήρας πρέπει να τοποθετηθεί σε μία απόσταση 65~75cm επάνω από την
επιφάνεια μαγειρέματος για βέλτιστη απόδοση.
Εικ. 1
3. Αφού αποφασίσετε το ύψος του απορροφητήρα, μετρήστε την θέση των οπών για την
κρεμαστή κουκούλα, στο μπράτσο της εσωτερικής καπνοδόχου, στο μπράτσο της
εξωτερικής καπνοδόχου και στις οπές ασφαλείας. Τρυπήστε 8 τρύπες φ8 και βάλτε ούπα
μέσα στις τρύπες. Στηρίξτε το μπράτσο της εσωτερικής καπνοδόχου επάνω στον τοίχο με 2
βίδες ST4 x 40mm. Βιδώστε 2 βίδες ST4 x 8mm στις τρύπες για το κρέμασμα του σώματος
του απορροφητήρα και αφήστε τις βίδες που είναι βιδωμένες κατά 3-5mm έξω από τον
τοίχο για να κρεμάσετε τον απορροφητήρα. Η σταθερή θέση του μπράτσου της εσωτερικής
καπνοδόχου είναι το υψηλότερο σημείο της καπνοδόχου. Δείτε την εικ 2.
Εικ. 2
Τρύπα για το μπράτσο
της εξωτερικής
καπνοδόχου
Τρύπα για το μπράτσο της
εσωτερικής καπνοδόχου
Τρύπα για το
κρέμασμα του
σώματος του
απορροφητήρα
Τρύπες ασφαλείας

20
4. Τοποθετήστε το v-flap (δεν περιλαμβάνεται) και τον σωλήνα προέκτασης (δεν
περιλαμβάνεται) επάνω στον απορροφητήρα. Στηρίξτε τον σωλήνα προέκτασης επάνω
στην έξοδο με ένα δεματικό. Παρακαλώ σημειώστε: Ο σωλήνας προέκτασης και το v-flap
δεν περιλαμβάνονται στο προϊόν. Δείτε την Εικ 3.
5. Κρεμάστε τον απορροφητήρα στις βίδες συγκράτησης. Δείτε την εικ 4.
Εικ. 4 Εικ. 4
6. Τοποθετήστε το μπράτσο της εξωτερικής καπνοδόχου επάνω στην εξωτερική καπνοδόχο
με 2 βίδες ST4*8mm, εδώ πρέπει να είστε σίγουροι ότι η εσωτερική καμινάδα μπορεί να
λυγίσει ελεύθερα. Δείτε την Εικ 5.
7. Στηρίξτε τον απορροφητήρα με 2 βίδες ασφαλείας ST4*30mm. Σημείωση: Οι δύο αεραγωγοί
ασφαλείας τοποθετούνται στο πίσω σώμα, με διάμετρο 6mm. Βάλτε τις δύο καπνοδόχους
επάνω στον απορροφητήρα, στηρίξτε την εξωτερική καπνοδόχο επάνω στον τοίχο με 2 βίδες
ST4*40mm και οδηγείστε τον σωλήνα προέκτασης προς τα έξω. Δείτε την εικ 6.
8. Ρυθμίστε το ύψος της εσωτερικής καπνοδόχου στη θέση του μπράτσου της εσωτερικής
καπνοδόχου και στηρίξτε την με 2 βίδες ST4*8mm. Στηρίξτε την εξωτερική καπνοδόχο
επάνω στο σώμα του απορροφητήρα με 2 βίδες St4*8mm. Δείτε την Εικ 7.
Εικ. 5
Εικ. 6
Εικ. 7
Ηλεκτρική σύνδεση
Όλη η σύνδεση πρέπει να εκτελεστεί από ένα αρμόδιο άτομο ή πιστοποιημένο ηλεκτρολόγο.
Πριν από τη σύνδεση της παροχής ρεύματος βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί
στην τάση που αναγράφεται στην πινακίδα της συσκευής.
Απευθείας σύνδεση
Η συσκευή πρέπει να είναι συνδεδεμένη απευθείας στην παροχή ηλεκτρικού ρεύματος
χρησιμοποιώντας ένα ομοαξονικό ασφαλειοδιακόπτη με ένα ελάχιστο κενό 3mm μεταξύ των
επαφών.
V
-flap
Σωλήνας προέκτασης
Δεματικό
Εσωτερική καπνοδόχος
Μπράτσο εξωτερικής καπνοδόχου
Εξωτερική καπνοδόχος
