Carmelli BOUNCEBACK 9' TABLE TENNIS User manual

NG2325B
BOUNCEBACK 9' TABLE TENNIS
ASSEMBLY INSTRUCTIONS
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 0417

2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
CARE AND USE
1. This product is intended for INDOORuse only.
2. Do NOT drag the table when moving it, as this will damage the legs.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw orbolt, hand tighten all screws orbolts
in place before final tightening with screwdriver orwrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETY INSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAYCONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

3
BOUNCEBACK 9' TABLE TENNIS - NG2325B
Parts List
4/17
For replacement parts please call 800-759-0977.
Illustrations Not to Scale
PARTS
HARD
WARE PACK - NGP59421
#5 #7 #9#10
8 MM WASHER
4X12 MM SCREW 8 MM BUSHING
#12
8 MM
LOCKING NUT
#1NGP59311 #2NGP59321 #3NGP59331 #4NGP59341 #6NGP59351
METAL LEG PLATE
#8NGP59361
TABLE SURFACE 1 SAFETY LOCK METAL BRACKET
LINKAGE TUBE
#11 NGP59371
LOCKING
CASTER
#14 NGP59381 #17 NGP5939 #18 NGP5940 #19 NGP59411 #20 NGP2515 #21 NGP5029
LINKAGE TUBE
W/ STOP BRCKT. NET POST NET CRVD. INNER LEG
TABLE TENNIS
BALL
TABLE TENNIS
PADDLE
#13
#15
TABLE SURFACE 2
8X65 MM BOLT 8X55 MM BOLT
1
2
3
#8
11
17
18
19
4
#5
13
X1 X2 X2 X4 X4
X2 X2
X24 X8 X8
X16 X2
X1
X2
X2 X3
X2X1
X8
X8
6 MM SAFETY
LOCK NUT
#16 X2
8 MM WRENCH
#6
#14

4
ASSEMBLY INSTRUCTIONS

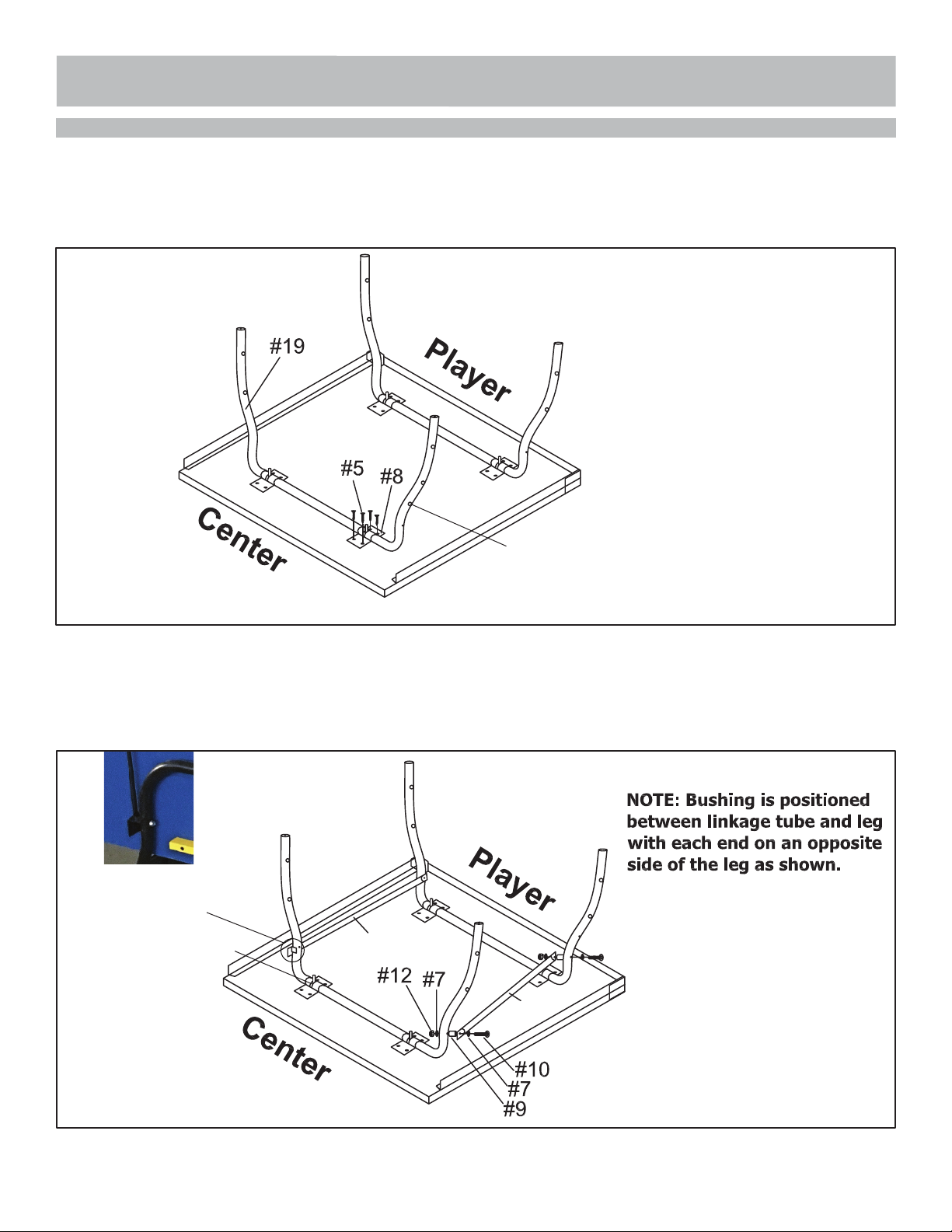

1. Unfold the outer (player end) pre-assembled leg toastraight upright position.
2. Attach the INNER (center end) LEG, #19, to the backside of the TABLE SURFACE, #1 and #2, with METAL
BRACKETS, #8, using SCREWS, #5, in pre-drilled holes. Note: The Metal Bracket’s slot opening needs to point in the
same direction as the other leg assembly (toward center end) with both Leg Pins in slots.
3. Attach the LINKAGE TUBE, #6, and TUBE WITH STOP BRACKET, #14, to the legs with BOLTS, #10, WASHERS, #7,
BUSHINGS, #9, and NUTS, #12, as shown below. Note: The ends of the Linkage Tube and Tube with Stop Bracket that
attach to the outer (player end) pre-assembled leg are assembled on the insideof the legs. The other ends, that attach to
the inner (center end) leg are assembled on the outsideof the legs.Also note, the position of the Stop Bracket.
IMPORTANT:
Note: Position of
Stop Bracket
Tip: The extra hole on the Inner Leg, #19, is used for
installing the safety locks in a later step. Position so
locks will be on the same side when Table Surfaces
are flipped.
Note: Slot position #14
#6

5
#14
#6
ASSEMBLY INSTRUCTIONS (CONT.)
4. Thread LOCKING CASTERS, #11 onto the INNER LEG, #19, as shown. Attach the METAL LEG PLATE, #3, to the
INNER LEG, #19, with BOLTS, #13, and WASHERS, #7.
5. Carefully turn the two table surfaces over and attach the METAL LEG PLATE, #3, to the table leg, as shown, with
BOLTS, #13, and WASHERS, #7.
#7
#19
#13
#7
#3

6
ASSEMBLY INSTRUCTIONS (CONT.)

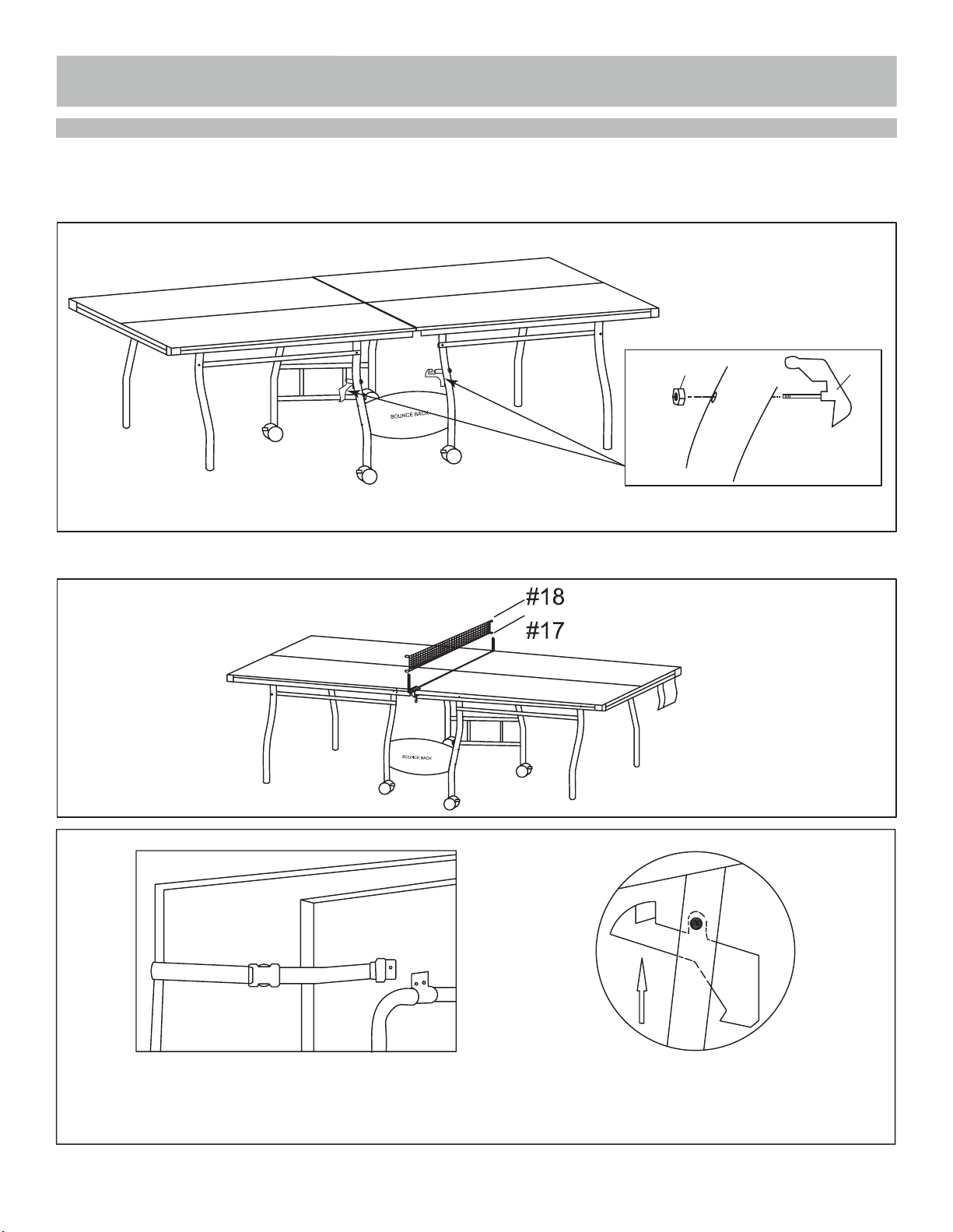

6. Attach the SAFETY LOCKS, #4 to the INNER LEGS, #19, with LOCKING NUT, #15, as shown below.
Leg
#15 #4
Safety Lock Assembly
7. Attach the NET POSTS, #17, to the center of the table and slip the NET, #18, onto the posts.
Clip the strap buckles together when folding
the two table tops for storage. Note: Remove
Net Posts and Net, and store in bag, before
folding table for storage.
Move up the safety lock, so it catches the bottom
of the table, when folding up for storage.
Move down, to disengage table, before opening
the tables for play.
Inside
Outside

7
180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977

NG2325B
TABLE DE TENNIS DE TABLE
BOUNCEBACK 2,74 m
INSTRUCTIONS D’ASSEMBLAGE
Ver. 0417
Contactez notre
service à la clientèle au
800-759-0977
avec des questions sur le montage
ou l'utilisation de ce produit.

2
MERCI!
Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.
INSTRUCTIONS D’ASSEMBLAGE
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
AVERTISSEMENTS!
LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.
RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT
DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.

3
TABLE DE TENNIS DE TABLE BOUNCEBACK 2,74 m - NG2325B
Liste des pièces
4/17
#1NGP59311 #2NGP59321 #3NGP59331 #4NGP59341 #6NGP59351 #8NGP59361 #11 NGP59371
#14 NGP59381 #17 NGP5939 #18 NGP5940 #19 NGP59411 #20 NGP2515 #21 NGP5029
1
2
3
#8
11
17
18
19
4
#5
13
X1 X2 X2 X4 X4
X2 X2
X1
X2
X2 X3
X2
X1
illustrations non à l'échelle
Pour commander les pièces de remplacement,
veuillez téléphoner au 1 800 759-0977
PIÈCES
SAC DE QUINCAILLERIE - NGP59421
PANNEAU DE PIED
SURFACE DE JEU 1 LOQUET DE
SÛRETÉ CHARNIÈRE
MÉTALLIQUE
TUBE RELIEUR ROULETTE
AVEC FREIN
TUBE AVEC
ARRÊT POTEAU DE FILET FILET PIED CENTRAL
INCURVÉ BALLES TENNIS
DE TABLE
RAQUETTE
TENNIS DE TABLE
SURFACE DE JEU 2
RONDELLE (8 mm)
VIS (4 x 12 mm) DOUILLE (8 mm) CONTRE
ÉCROU (8 mm)
CLÉ (8 mm)
BOULON (8 x 70 mm) BOULON
(8 x 55 mm)
#5 #7 #9#10
#12 #13 #15
X24 X8 X8
X16 X2X8 X8
ÉCROU DE LOQUET
DE SÛRETÉ (6 mm)
#16 X2
#6
#14

4
1. Redressez le pied extérieur préassemblé fixé au dos de la surface.
2. Fixez le pied intérieur (no 19) au dos de la surface à l’aide des charnières métalliques (no 8) et des
vis (no 5). Remarque: l'ouverture de la fente du charnières métallique doit pointer dans la même direction que
l'autre ensemble de la jambe (vers l'extrémité au centre) avec les deux repères de la jambe dans les fentes.
Avis: Fixez une de extrémités du tube relieur est à l’intérieur du pied et l’autre extrémité est
fixée à la partie extérieure du pied tel qu’illustré ci-dessous.
3. Fixez le tube relieur (no 6) au tube muni d’un arrêt aux pieds à l’aide de boulon (no 10), de
rondelles (no 7), de douille et du contre écrou (no 12).
La douille doit être placée entre
le tube relieur et le pied avec
chaque extrémité sur le côté
opposé du pied tel qu’illustré.
Astuce: Le trou supplémentaire sur la jambe intérieure,
no 19, est utilisé pour l'installation des serrures de sécurité
dans une étape ultérieure. Position ainsi écluses être sur
le même côté quand tableau surfaces sont renversé.
IMPORTANT:
Remarque: position
de tube avec arrêt
Remarque:
position de fente
INSTRUCTIONS D’ASSEMBLAGE
#14
#6

5
#7
#19
4. Insérez la roulette avec frein (no 11) dans l’extrémité du pied central. Fixez panneau de pied
métallique (no 3) au pied central à l’aide de boulons (no 13).
5. Retournez avec précaution les deux surfaces de la table de jeu, fixez panneau de pied
métallique (no 3) au pied central opposé à l’aide de boulons (no 13) tel qu’illustré.
#13
#7
#3
#14
#6
INSTRUCTIONS D’ASSEMBLAGE (suite)

6
#15 #4
INSTRUCTIONS D’ASSEMBLAGE (suite)
6. Installez le loquet de sureté (no 4) sur le pied central à l’aide de l'écrou de blocage (no 15),
comme indiqué ci-dessous.
7. Fixez le poteau de filet (no 17) au centre de la table et insérez le filet (no 18) sur les poteaux.
Attachez les boucles de la bretelle
avant de remiser les deux surfaces de
la table.
Actionnez le loquet de sûreté avant de
ranger. Poussez la surface vers le bas
pour ouvrir la surface de jeu.
Ensemble de serrure de sécurité
à l'extérieur
à l'intérieur
jambe

7
GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
