500907217 1:14 Kippspindel Fliegl Stone Master / 1:14 Spindle drive Fliegl Stone Master
500907166 Getriebemotor Kippspindel/ Gear box motor Spindle drive
500907070 Schalter Muldenkipper- Spindelantrieb / Control Switch Dumptrailer-Spindel Drive
Passende Farben / Requiered Paints
300087044 Grundierung weiß Fein Metall & Kunststoff 180ml / metall & plastic primer fine white 180ml
300087064 Grundierung grau Fein Metall & Kunststoff 180ml / metall & plastic primer fine gray 180ml
300085017 TS-17 Aluminium-Silber 100ml/ TS-17 Aluminium-Silver 100ml
300085042 TS-42 Hell Gun Metall seidenmatt 100ml / TS-42 Light Gun Metal semigloss- 100ml
300085029 TS-29 Schwarz seidenmatt 100ml/ TS-29 black semigloss 100ml
Modeling knife
Modelliermesser
Screwdriver (Size small)
Schraubenzieher (Größe klein)
Side cutter
Seitenschneider Long nose pliers
Flachzange
Hex wrench (Size 1,5 mm; 2 mm; 2,5mm 3mm)
Sechskant-Steckschlüssel (Größe 1,5 mm; 2mm; 2,5mm; 3mm)

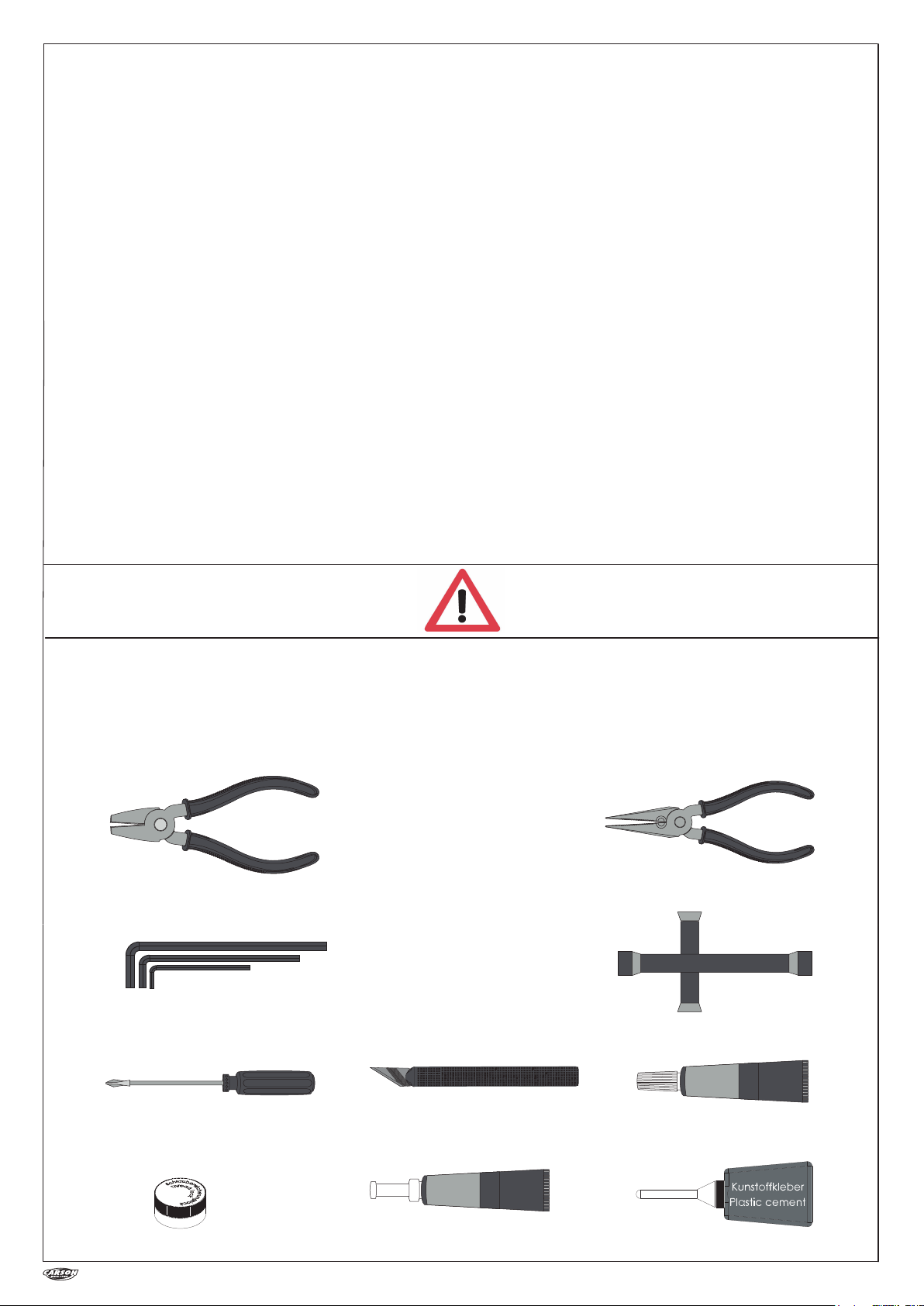

READ BEFORE ASSEMBLY
Study and understand the instrutions thoroughly before beginning
assembly. To prevent trouble and finish the product with good
performance, it is important to assemble ech step exactly as shown.
ERST LESEN DANN BAUEN
Vor dem Zusammenbauen schauen Sie sich gründlich die
Bauanleitung an. Um Ärger zu vermeiden und um das Produkt
gut fertigzustellen, befolgen sie die Schritte der Anleitung.
TOOLS REQUIRED
BENÖTIGTE WERKZEUGE
Box wrench
Steckschlüssel
Grease
Fett
Instant cement (CA)
Sekundenkleber (CA)
2
Plastic cement (and for PVC)
Kunstoffkleber ( und für PVC)
Thread lock
Schraubensicherungslack
Benötigtes Zubehör / Required Accessories
CA
Optinales Zubehör / Optional Accessories
500907055 1:14 Aufliegerfelge Carson Chrom / 1:14 Wheel wide Carson Trailer Chrome
500907040 1:14 Alu Felgen f. Carson Auflieger / 1:14 Alum. Wheels f. Carson Trailer
500907350 1:14 Alu Aufliegerfelge Langloch / 1:14 Alum. Trailer Wheel long hole
500907158 1:14 Radbolzenset Carson Auflieger für andere Felgen /
Wheel axle-Set for Carson Trailer for other Wheels
500907387 7-Kammer Beleuchtungsplatine 7,2V / 1:14 7,2V LED-PCB 7-Section taillight
500907381 Nummernschildbeleuchtung 7,2V / 1:14 7,2-14V PCB License plate illumin.
1
3
2
3
x4make
Satz anfertigen
A 1 ~ 12
BAG A
BEUTEL A
Apply plastic cement
to the place shown
by this mark.
Auf die mit dieser Markierung
angegebenen Stellen Plastik-
kleber auftragen.
P
Montage der Auiegerachsen
Trailer axle assembly
P
GB6 3x14mm
BC3 3mm
Anbau der Luftfeder-Attrappe
mount of the air suspension Dummy
P
x2 make
Satz anfertigen
x2 make
Satz anfertigen
3 mm
BC3 x4
Nut
Mutter
3x14 mm
GB6 x4
Screw
Schraube
P
XB2
XB2
XB2 x8
Ball bearing
Kugellager
Montage der Räder
Tire/Wheel assembly
Auiegerstützen
Support Legs
4
4
6
5
Tipp:
verkleben
glue in
Vorsichtig einpressen
press in carefully
P
x2make
Satz anfertigen
Rückleuchten
Rear taillights
AH1 2x8mm
2x8 mm
AH1 x 1
Parallel pin
Zylinderstift
OA1 2.3mm
OA1 2.3mm
OA1 2.3mm
OA1 2.3mm
Montage der Heckklappen-
verriegelung
Hatch door lock assembly
2.3 mm
OA1 x 8
Snap ring
Sicherungs-
ring
XX2 x 1
XX2
7
9
8
5
Montage der Stoßstange
rear bumper bar assembly
Achsen einbauen
Axle mounting
Montage der Rückleuchten
tail lights assembly
2x5 mm
QA3 x 4
Screw
Schraube
QA3 2x5mm
2x6 mm
QA4 x 4
Screw
Schraube
QA4 2x6mm
3x10 mm
EC5 x 16
Screw
Schraube
3 mm
BC3 x 16
Nut
Mutter
EC5 3x10mm
EC5 3x10mm
EC5 3x10mm
EC5 3x10mm
BC3 3mm
BC3 3mm
2x5 mm
IA2 x 2
Screw
Schraube
2 mm
BA1 x 2
Nut
Mutter
BA1 2mm
IA2 2x5mm
Montage der Kotügel
Mudgard assembly
Reifen montieren
Wheels assembly
Sattelstütze / Deichsel
Support Leg / Drawbar
6
10
12
11
3.2 mm
MC1 x 8
Washer
Beilagscheibe
3x14 mm
DC7 x 8
Screw
Schraube
6x3.2 mm
XB7 x8
Spacer
Distanzstück
DC7 3x14mm
MC1 3.2mm
XB7 6x3.2mm
5 mm
CE1 x 4
Nut
Mutter
CE1 5mm
3x22 mm
GB13 x 2
Screw
Schraube
3x8 mm
FC3 x 4
Screw
Schraube
GB13 3x22mm
FC3 3x8mm
FC3 3x8mm
13
15
14
7
Kippmulde
Dump Body
Heckklappe
Hatch door
Kippmulde
Dump Boddy
B 13 ~ 20
BAG B
BEUTEL B
Achten sie darauf, dass sie die Platten
im rechten Winkel verkleben.
Verwenden sie PVC Kleber
3x5 mm
FC1 x 4
Screw
Schraube
FC1 3x5mm
FC1 3x5mm
Make sure that the plates
are glued in the right angle.
Please use PVC glue
Einbau Heckklappe
installation hatch door
Montage des Heckklappen-
verriegelung
Hatch doorlock assembly
Einbau Bodenplatte
assembly base plate
8
16
18
17
3x10 mm
FC4 x 2
Screw
Schraube
FC4 3x10mm
FC4 3x10mm
FC2 3x6mm
3x6 mm
FC2 x 2
Screw
Schraube
FC3 3x8mm
FC3 3x8mm
3x8 mm
FC3 x 4
Screw
Schraube
5x10x0.2 mm
NE2 x 2
Washer
Beilagscheibe
NE2 5x10x2mm
NE2 5x10x2mm
Montage des Chassis mit
der Kippmulde
Assembly Trailer
chassis with dump body
9
19
20
3x6 mm
FC2 x 4
Screw
Schraube
FC2 3x6mm
FC2 3x6mm
FC4 3x10mm
FC4 3x10mm
2.3 mm
OA1 x 2
Snap ring
Sicherungs-
ring
OA1 2.3mm
3x10 mm
FC4 x 2
Screw
Schraube
10
3x8 mm
Screw
Schraube
DC4 x3
DC4 3x8mm
JC3 3x5mm
NF2 6x12x0.2mm
6x12x0.2 mm
NF2 x1
Washer
Beilagscheibe
3x5 mm
JC3 x1
Screw
Schraube
2x6 mm
DA4 x4
Screw
Schraube
Motor nicht enthalten
Motor sold separately
21
23
22
Demontieren
dismount
DA4
2x6mm
DA4
2x6mm
OP 1
OP 1
OP 1
Option: 500907166
Getriebemotor Kippspindel
(1x benötigt)
Spindeldrive Gear box motor
(1pcs required)
Einbau Getriebemotor
Gear box motor
installation
Zubehör / Accessories
500907217 Kippspindel/ Spindel drive
500907166 Getriebemotor Kippspindel
Gear box motor Spindle drive
nicht enthalten / sold separately
Apply fat to the
place shown by
this mark.
Auf die mit dieser Markierung
angegebenen Stellen Fett
auftragen.
24
26
25
11
OP 1
OP 1
OP 1
XB8 10x6mm
XB10 10x6mm
XB9 10x6mm
10x6 mm
XB8 x2
Spacer
Distanzstück
10x6 mm
XB9 x1
Spacer
Distanzstück
10x6mm
XB10 x2
Spacer
Distanzstück
L:13.9mm
L:29.9mm
L:9.8mm
Demontieren
dismount
Demontieren
dismount
Einbau der Kippspindel
Spindel drive installation
Querstreben ausbauen
Remove crossbar
12
27
28
OP 1
FC3 3x8mm
3x8 mm
FC3 x4
Screw
Schraube
FC3 3x8mm
Montage des Chassis mit
der Kippmulde
Assembly Trailer
chassis with dump
body
OP 1
Bodenplatte montieren
assembly base plate
3x8 mm
FC3 x 4
Screw
Schraube
3x10 mm
FC4 x 2
Screw
Schraube
3x6 mm
FC2 x 2
Screw
Schraube
FC3 3x8mm
FC3 3x8mm
FC4 3x10mm
FC4 3x10mm
FC2 3x6mm
