CashTester BC 131 SD User manual

Cashtester –Industrieweg 4 –3606 AS Maarssen / The Netherlands
T: [phone] / F: [phone] / E: [e-mail]
subject to technical modifications ● more information on www.cashtester.com ● version 20/2016
BC 131 SD
User manual Bedienungsanleitung Gebruiksaanwijzing

Cashtester BC 131 SD
- 2 -
User manual
General
1.1 Introduction
1.2 Safety instructions
1.3 Contents –in the box
1.4 Unit design
Settings and functions
2.1 Operation
2.2 Currency
2.3 Counting modes
Maintenance and troubleshooting
3.1 Maintenance
3.2 Software update
3.3 Removal of jammed banknotes
3.4 Adjusting the feeding gap
3.5 Error messages and solutions
3.6 Technical specifications
General
1.1 Introduction
Thank you for purchasing the BC 131 SD: we hope this Cashtester banknote counter simplifies your daily
work with banknotes and makes it easier to recognize counterfeit money. Following we provide all major
information regarding the BC 131 SD. Please note that this sophisticated banknote counter has to be
cleaned regularly to guarantee an optimum count and long life span. You will find directions for correct
care and maintenance in chapter 3.1 Maintenance in this instruction manual. Should you experience
problems with the unit in spite of correct care, do not hesitate to contact your supplier.
1.2 Safety instructions
Only use the power cable delivered with the product. The device is only to be opened by qualified
service technicians. Changes made to the hardware will void the warranty.

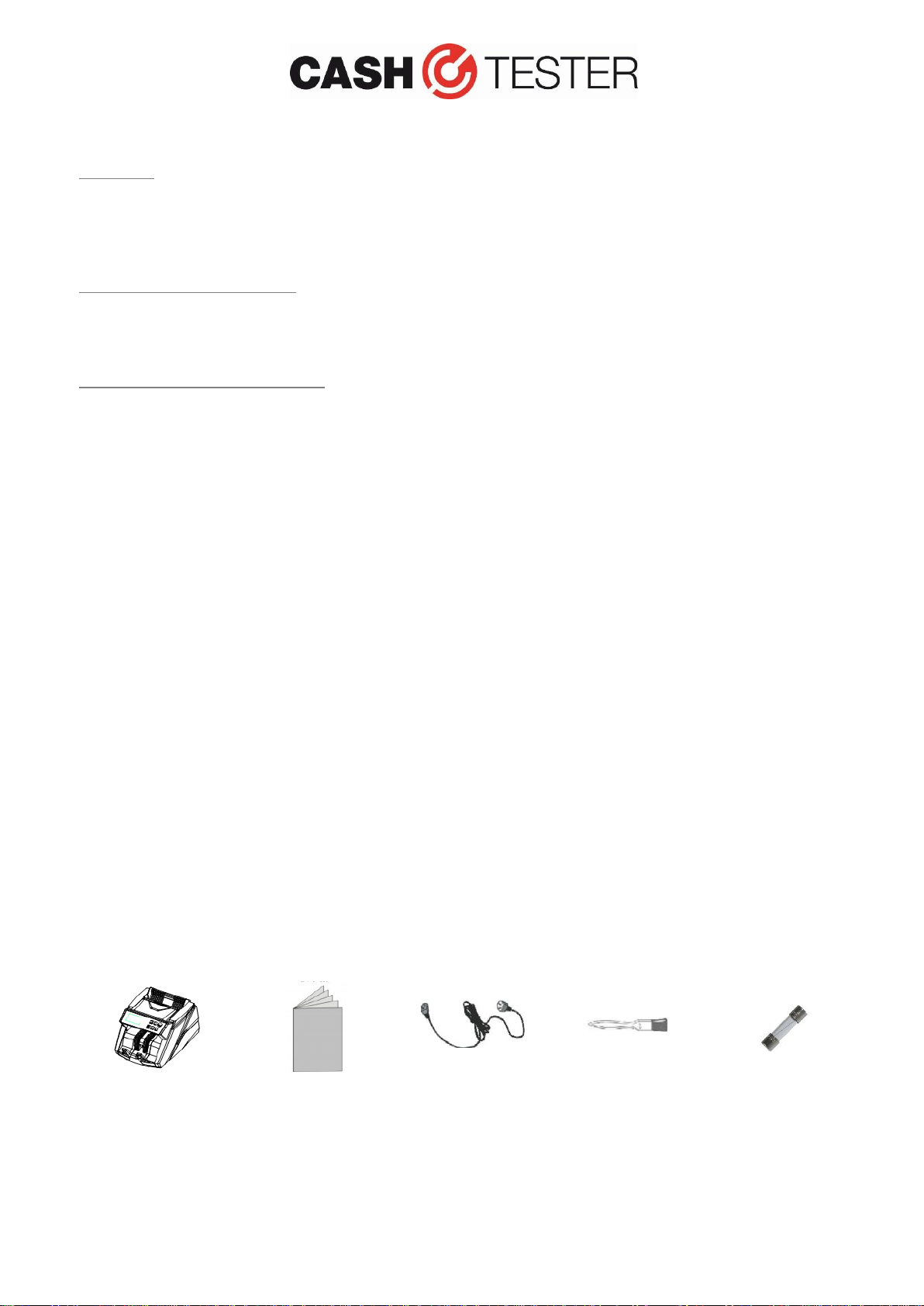

1.3 Contents –in the box

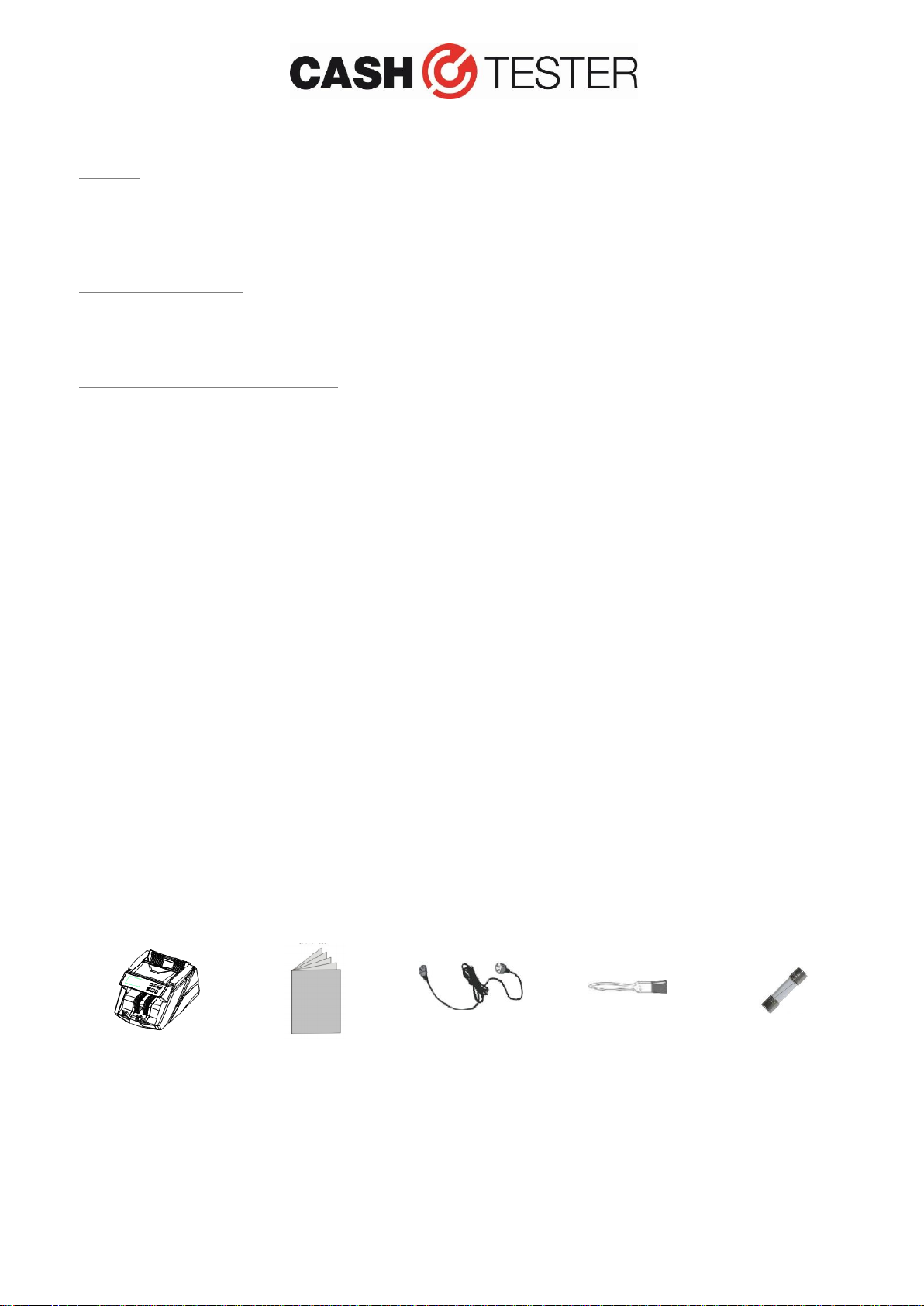

Please check if the BC 131 SD is in good condition and if everything is present according to the overview
below:
BC 131 SD
User manual
Power cable
Cleaning brush
Fuse

Cashtester BC 131 SD
- 3 -

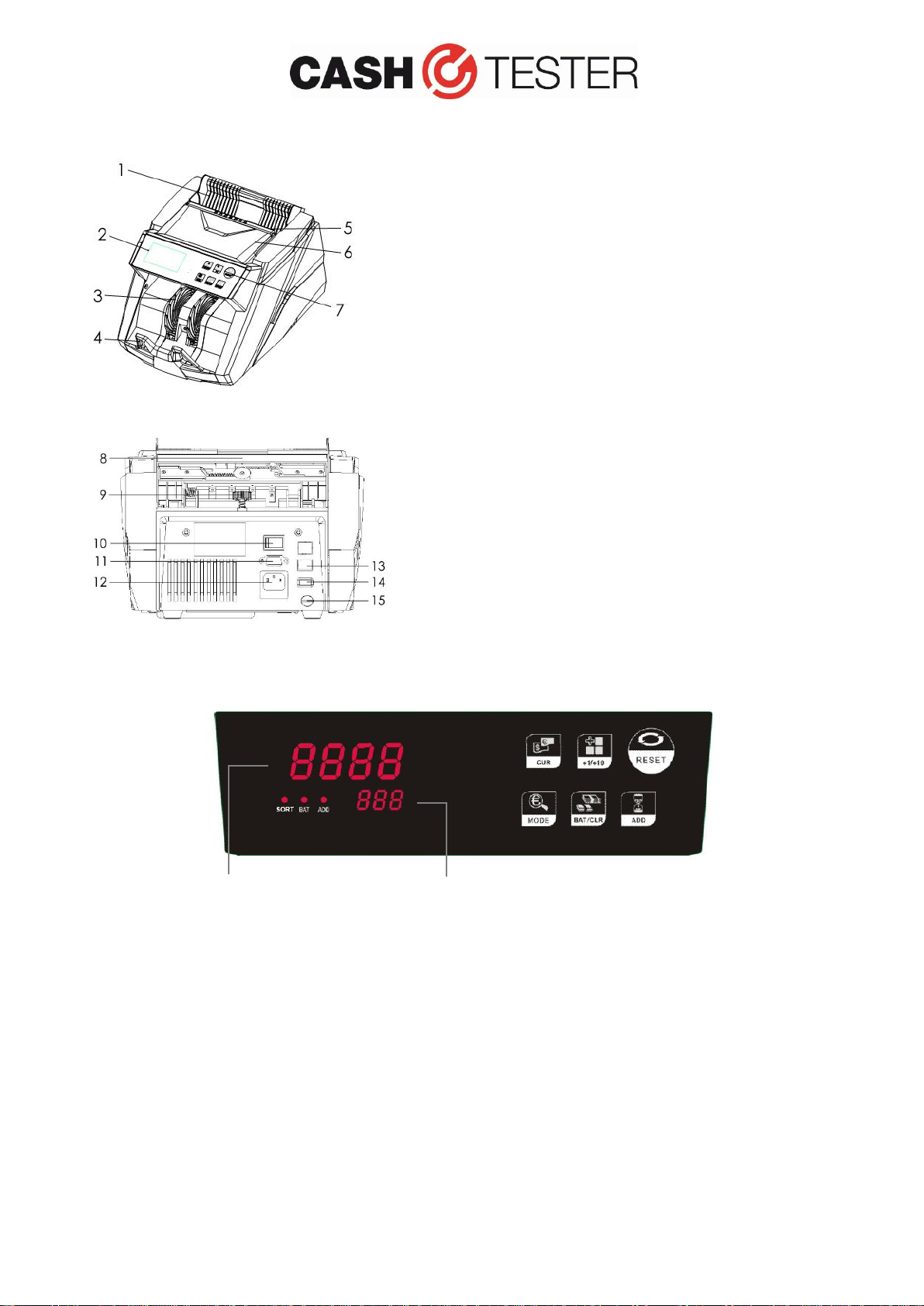

1.4 Unit design
1 hopper
2 LED display
3 banknote receiving wheel
4 stacker
5 carrying handle
6 top cover
7 control panel
8 hopper guide
9 adjusting screw
10 power switch
11 RS 232 interface for external display
12 power socket (with fuse holder)
13 printer interface (not activated)
14 USB interface
15 micro SD card slot
CUR –currency selection
+1/+10 –increase batch number
RESET –start counting
MODE –set counting mode
BAT/CLR –batch function ON/OFF | clear counting
ADD –add function ON/OFF
Currency / batch number
Counting display

Cashtester BC 131 SD
- 4 -
Settings and functions
2.1 Operation
In order to avoid counting/detecting errors, pay attention to the following:
Align the banknotes correctly;
Straighten out the folded notes;
Remove wrinkled notes;
Remove any foreign object like paper clips etc. from the note pack;
Unwrap folded corners and curved banknotes.
Place the machine on a stable, flat surface and ensure there is no strong electromagnetic field and/or
sunshine around it. Plug the power cable into the electrical socket (100-240V AC) and make sure all the
connections are secure. lf you have purchased an external display, connect it to the RS232 interface
on the back of the machine.
Turn on the power switch: the machine will display the software version and perform a self-test. lf the
test is successful, the machine will enter ready state. lf an error message appears on the LED display,
check the chapter 3.5 Error messages and solutions in this manual.
Before counting the banknotes, please adjust the left and right hopper guide to a suitable position
based on the width of the banknotes. Now place the banknotes in the middle of the hopper and the
machine will start counting.
2.2 Currency
After turning on the machine, the active currency is displayed on the lower LED display. The BC 131 SD
comes with multiple currencies pre-installed. When you want to count other currencies, press the ‘CUR’
key until you have found the desired currency.
2.3 Counting mode
Different counting modes can be chosen and for most currencies all modes are available. First select
the correct currency and to choose the correct mode, press ‘MODE’ to toggle between them.
SORT mode - In the SORT mode, the LED ‘SORT’ is activated and the machine only counts notes
of the same denomination. For this function the first note, which is counted by the BC 131,
determines which notes are counted and which are rejected. Counterfeit detection is ON.
UV mode - In the UV mode, the LED ‘SORT’ blinks and the machine only counts notes of the same
denomination. For this function the first note, which is counted by the BC 131, determines which
notes are counted and which are rejected. In this mode counterfeit detection is ON (UV only!).
Count mode –When you only want to count the number of banknotes, the ‘COUNT’ mode
should be activated. Press ‘MODE’ until the LED ‘SORT’ is OFF. After finishing the counting, the
total quantity is displayed on the display. The counterfeit detection is OFF.
Accumulative counting (ADD) –To accumulate different countings, press the ‘ADD’ key: now
ADD is displayed on the display. When the accumulative quantity reaches 10.000, the number
will be reset to 0. The ADD LED is ON.
Batch counting (B:---)–To set a batch, press ‘BAT/CLR’and now ‘100’ is displayed and the BAT
LED is ON. To change this number, press ‘BAT/CLR’ several times and the BC 131 SD will toggle
between the standard settings (100, 50, 20, 10 and 5) . To set another quantity, press ‘+1/+10’ to
adjust the pre-configured settings. After setting the batch number, place the banknotes on the
hopper and the machine will start counting. When the set batch number is reached, the
machine will stop automatically. After removing the notes from the stacker, the banknote
counter will continue.

Cashtester BC 131 SD
- 5 -
Maintenance and troubleshooting
3.1 Maintenance
In order to avoid miscounting/detecting errors, it is advised to clean the BC 131 SD regularly and at least
once a week. Dust on the detecting modules, IR sensor(s) and magnetic sensor(s) can affect the
counting result and therefore shall be cleaned thoroughly. You may clean the machine by using the
provided brush or optional cleaning cloth to remove any dust inside the machine.
Also pay attention to the following:
if the temperature is lower than 20 degrees Celsius, please turn on the machine and wait for at
least 3 minutes before counting so that the BC 131 SD can acclimatize;
the BC 131 SD shall be operated at places with good ventilation and kept away from strong
sunshine and strong magnetic fields;
the power plug of the machine shall be inserted to a grounded electrical socket;
assure that the different moving parts are not stained with grease, otherwise the banknotes will
slide and affect the counting.
ATTENTION: do not use any chemicals to clean this machine.
3.2 Software update
The BC 131 SD can be updated very easily by using a special micro SD card and we strongly
recommend this way of updating. This card can be obtained via your supplier and to provide the
correct software the serial number of the machine is needed.
Insert the micro SD card to the micro SD card reader at the backside of the machine. When the display
shows ‘En1’ press both buttons ‘CUR’ and ‘MODE’ simultaneously. Release both buttons when ‘-dn‘
appears in the display and the BC 131 SD will start updating automatically. Only when the display shows
‘donE’ (which will take some time) the software is updated and you must manually turn off the counter.
ATTENTION: if the power is interrupted during updating or when the micro SD card drops out, please
insert the micro SD card again and the BC 131 SD will finish updating automatically.
Updating by USB/computer is also possible. In both cases contact your supplier for more information.
3.3 Removal of jammed banknotes
When a note is jammed inside the BC 131 SD, disconnect the power and open the top cover to remove
the banknote(s). Now close the cover and turn on the power again.
3.4 Adjusting the feeding gap
The feeding gap has already been set to the best position factory wise. Though, when one of the
following counting problems occur, it might be necessary to re-adjust the adjusting screw (see 1.4 Unit
design for the location):
lf frequently notes jam or are not counted smoothly, please turn the adjusting screw anti-clockwise
(-) to make the clearance larger;
lf frequently double notes or chained notes occur, please turn the adjusting screw clockwise (+)
to make the clearance smaller.
ATTENTION: only make minor adjustments to the adjusting screw!

Cashtester BC 131 SD
- 6 -
3.5 Error messages and solutions
The BC 131 SD automatically performs a self-test after powering on. lf one of the following error messages
is displayed, usually a sensor is blocked by dust or banknotes are still in the stacker. Remove the
banknotes or use a brush / soft cloth to clean the sensor and then restart the machine. In any scenario
where an error (message) can’t be solved, contact your supplier! Changes made to the machine by
the end user (hardware and software) will void the warranty.
Error code
Error messages
Solutions
E00
Fluorescence sensor
Do not place or operate the machine under strong light
E10
Banknote feeding sensor
Remove the banknote and clear away the dust
E11
Banknote receiving sensor
Remove the banknote and clear away the dust
E30/E32
Left counting sensor
Remove the banknote and clear away the dust
E31/E33
Right counting sensor
Remove the banknote and clear away the dust
E50
Rotate speed sensor or
main motor
Clean the conveyor belt / encoder wheel of the rotate
speed sensor.
E60/E70
24 IR sensor
Clean the 24 IR sensor or replace it
E80
Internal memory fault
Resume to factory setting
Sometimes error messages appear during usage. Please follow the instructions below to solve them:
Error code
Solutions
Eh
Banknote is damaged or folded. Please remove the notes and count again.
EJ/EC
Some banknotes are connected or overlapped: take all the notes and count them
again. If the error message frequently occurs, adjust the vertical adjusting screw
slightly in clockwise direction (+)
ES
The banknotes are not fed straight into the machine. Ensure the banknotes are placed
neatly and inserted centered on the hopper. Use the hopper guides to center the
banknote when counting a large stack of banknotes and guide the notes also with
your hands during counting.
Ed
The dimensions of the note do not match the standard settings. Please remove the
notes and count again.
FUL
There are more than 220 banknotes in the stacker. Please remove the banknotes to
continue the counting.
F-C F-1
F-2 F-3
Possible counterfeit or suspicious banknote: count the banknote again to double
check if the problem persists. If yes, clean the MG sensor with a cleaning brush. When
the problem occurs often, contact your supplier.
F-P
Different denominations, remove the banknote and count again.
F-F
Possible counterfeit or suspicious banknote: count the banknote again to double
check if the problem persists. If yes, make sure that the device is not under direct
strong light source since this may be disrupt the UV sensors. Clean sensors and remove
any dust that may have accidentally blocked sensors. When the problem occurs
often, contact your supplier.
F-7/F-8
Possible counterfeit or suspicious banknote: count the banknote again to double
check if the problem persists. If yes, clean the IR sensor with a cleaning brush. When
the problem occurs often, contact your supplier.
3.6 Technical specifications
Counting speed: 1000 notes per minute
Hopper/stacker capacity: 200/220 notes
Power supply: 100~240V AC, 50/60Hz
Power consumption: ≤ 80W
Operating temperature: 0~40 degrees Celsius
Dimensions: 311*261*195 mm (L*W*H)
Weight: 7,2 KG

Cashtester BC 131 SD
- 7 -
Bedienungsanleitung
Allgemein
1.1 Einleitung
1.2 Sicherheitshinweise
1.3 Lieferumfang
1.4 Aufbau des Geräts
Einstellungen und Funktionen
2.1 Bedienungshinweise
2.2 Währung
2.3 Zählmodi
Wartung und Störungsbehebung
3.1 Wartung
3.2 Software-Update
3.3 Entfernen festsitzender Banknoten
3.4 Zuführabstand einstellen
3.5 Fehlermeldungen und Lösungsvorschläge
3.6 Technische Spezifikationen
Allgemein
1.1 Einleitung
Vielen Dank, dass Sie sich für den BC 131 SD entschieden haben. Wir hoffen, dass dieser Cashtester-
Banknotenzähler Ihre tägliche Arbeit mit Banknoten vereinfacht und die Erkennung von Falschgeld
erleichtert. Nachstehend finden Sie alle wichtigen Informationen bezüglich des BC 131 SD. Bitte
beachten Sie, dass dieser hochentwickelte Banknotenzähler regelmäßig gereinigt werden muss, um
optimale Zählung und eine lange Lebensdauer zu gewährleisten. Anleitungen zur Pflege und Wartung
finden Sie in Kapitel 3.1 Wartung in dieser Bedienungsanleitung. Wenden Sie sich bei Problemen mit dem
Gerät trotz sorgfältiger Pflege an Ihren Lieferanten.
1.2 Sicherheitshinweise
Verwenden Sie nur das mitgelieferte Netzkabel für das Gerät. Das Gerät darf nur von einem
qualifizierten Kundendiensttechniker geöffnet werden. Veränderungen am Gerät führen zum Verlust
aller Garantieansprüche.
1.3 Lieferumfang
Vergewissern Sie sich, dass sich der BC 131 SD in gutem Zustand befindet und dass alle abgebildeten
Zubehörteile vorhanden sind:
BC 131 SD
Bedienungsanleitung
Netzkabel
Reinigungspinsel
Sicherung

Cashtester BC 131 SD
- 8 -
1.4 Aufbau des Geräts
1Füllschacht
2LED-Display
3Ausgaberad für Banknoten
4Stapler
5Tragegriff
6Deckel
7Bedienfeld
8Füllschachtführung
9Einstellschraube
10 Ein-/Ausschalter
11 RS232-Schnittstelle für externes Display
12 Netzeingang (mit Sicherungshalter)
13 Druckeranschluss (nicht aktiviert)
14 USB-Port
15 Mikro SD-Kartensteckplatz
CUR –Auswahl Währung
+1/+10 –Batchanzahl erhöhen
RESET –Zählung starten
MODE –Zählmodus einstellen
BAT/CLR –Batchfunktion EIN/AUS | Zählung löschen
ADD –Addierfunktion EIN/AUS
Display 2: Währung / Batchzahl
Display 1: Menge

Cashtester BC 131 SD
- 9 -
Einstellungen und Funktionen
2.1 Bedienungshinweise
Bitte beachten Sie die nachstehenden Hinweise, um Zähl- und Erkennungsfehler zu vermeiden:
Richten Sie die Banknoten korrekt aus;
Glätten Sie gefaltete Banknoten;
Entfernen Sie zerknitterte Banknoten;
Entfernen Sie Fremdkörper wie Büroklammern usw. aus dem Banknotenstapel;
Glätten Sie „Eselsohren“ und gekrümmte Banknoten.
Stellen Sie das Gerät auf einer stabilen und ebenen Arbeitsfläche auf und achten Sie darauf, dass es
keinen starken elektromagnetischen Feldern und/oder direkter Sonneneinstrahlung ausgesetzt ist.
Schließen Sie das Netzkabel fest an einer Steckdose (100 - 240 V AC) an. Haben Sie ein externes Display
erworben, so schließen Sie es an der RS232-Schnittstelle auf der Rückseite des Geräts an.
Schalten Sie das Gerät mit dem Ein-/Ausschalter ein. Damit wird die Softwareversion angezeigt und ein
Selbsttest durchgeführt. Bei erfolgreichem Testverlauf ist das Gerät betriebsbereit. Wird eine
Fehlermeldung im LED-Display angezeigt, so finden Sie Einzelheiten im Kapitel 3.5 Fehlermeldungen und
Lösungsvorschläge in dieser Bedienungsanleitung.
Vor dem Zählen von Banknoten stellen Sie bitte die linke und rechte Füllschachtführung entsprechend
der Breite der Banknoten ein. Legen Sie dann die Banknoten zentriert in den Füllschacht: das Gerät
beginnt mit der Zählung.
2.2 Währung
Nach dem Einschalten des Geräts wird das Symbol der aktiven Währung im 2. Display angezeigt. Der
BC 131 SD wird mit mehreren Währungen voreingestellt geliefert. Zum Zählen anderer Währungen
drücken Sie „CUR“, bis die gewünschte Währung angezeigt wird.
2.3 Zählmodus
Für die meisten Währungen können unterschiedliche Zählmodi gewählt werden. Wählen Sie zunächst
die Währung und dann den Modus, dann drücken Sie „MODE“, um zwischen den Modi umzuschalten.
SORTIER-Modus –Im SORTIER-Modus leuchtet die LED ‚SORT‘und das Gerät zählt nur Banknoten
der gleichen Stückelung. Für diese Funktion bestimmt die erste durch den BC 131 gezählte
Banknote, welche Banknoten gezählt bzw. ausgesondert werden. In diesem Modus ist die
Falschgelderkennung EIN geschaltet.
UV-Modus –Im UV-Modus blinkt die LED ‚SORT‘ und das Gerät zählt nur Banknoten der gleichen
Stückelung. Für diese Funktion bestimmt die erste durch den BC 131 gezählte Banknote, welche
Banknoten gezählt bzw. ausgesondert werden. In diesem Modus ist die Falschgelderkennung
EIN geschaltet (nur UV!).
Zählmodus –Möchten Sie nur die Anzahl der Banknoten zählen, so aktivieren Sie den Modus
„COUNT“. Die LED ‚SORT‘ ist ausgeschaltet. Nach Abschluss der Zählung wird die Menge im
Display angezeigt. Die Falschgelderkennung ist ausgeschaltet.
Addierendes Zählen (ADD) –Zum Addieren unterschiedlicher Zählungen drücken Sie
„ADD/REP“, im Display wird „ADD“ angezeigt. Erreicht die addierte Menge 10.000, so erfolgt eine
Rücksetzung auf 0. Die ‚ADD‘LED leuchtet.

Cashtester BC 131 SD
- 10 -
Batchzählung (B:---)–Zum Einstellen eines Batchs drücken Sie „BAT/CLR“und „100“ wird
angezeigt. DIE BAT LED leuchtet. Zum Ändern dieser Zahl drücken Sie mehrmals „BAT/CLR“,
damit schaltet der BC 131 SD zwischen den Standardeinstellungen (100, 50, 20, 10 und 5) um.
Zum Einstellen einer anderen Menge drücken Sie „+1/+10“, um die vorkonfigurierten
Einstellungen zu ändern.
Nach dem Einstellen der Batchanzahl legen Sie die Banknoten in den Füllschacht und das Gerät
beginnt automatisch mit der Zählung. Beim Erreichen der eingestellten Batchanzahl stoppt das
Gerät automatisch. Nach dem Entfernen der Banknoten aus dem Stapler setzt der
Banknotenzähler die Zählung fort.
Wartung und Störungsbehebung
3.1 Wartung
Um Zähl- und Erkennungsfehler zu vermeiden, empfehlen wir, den BC 131 SD regelmäßig und
mindestens einmal wöchentlich zu reinigen. Staub auf dem Bilderkennungsmodul, dem/den IR-
Sensor(en) und magnetischen Sensor(en) kann das Zählergebnis beeinflussen und muss daher sorgfältig
entfernt werden. Reinigen Sie das Gerät und entfernen Sie Staub im Inneren mit dem mitgelieferten
Pinsel oder (optionalen) Reinugungstücher.
Beachten Sie auch die folgenden Hinweise:
Beträgt die Temperatur weniger als 20 °C, so warten Sie nach dem Einschalten des Geräts
mindestens 3 Minuten ab, bevor Sie mit dem Zählen beginnen. Damit kann sich der BC 131 SD
aufwärmen;
Der BC 131 SD muss an Orten mit guter Ventilation und außerhalb direkter Sonneneinstrahlung und
starker Magnetfelder betrieben werden;
Der Netzstecker des Geräts muss an einer geerdeten Steckdose angeschlossen werden;
Vergewissern Sie sich, dass die verschiedenen beweglichen Teile nicht durch Fett verschmutzt
sind, anderenfalls verrutschen die Banknoten und die Zählung ist beeinträchtigt.
ACHTUNG: Verwenden Sie keine Chemikalien zum Reinigen des Geräts.
3.2 Software-Update
Der BC 131 SD kann einfach über eine Mikro SD-Karte aktualisiert werden; diese Art der Aktualisierung
wird dringend empfohlen. Diese spezielle Karte erhalten Sie über Ihren Lieferanten und zur Lieferung der
korrekten Software wird die Seriennummer des Geräts benötigt.
Zur Aktualisierung führen Sie die Mikro SD-Karte in den Mikro SD-Kartenleser auf der Rückseite des Geräts
ein. Schalten Sie das Gerät ein und drucken Sie, erst wenn ‚En1‘ im Display erscheint, gleichzeitig die
Tasten ‚MODE‘und ‚CUR‘. So bald ‚--dn‚ angezeigt wird, können Sie die Tasten loslassen und wird die
Software auf den BC 131 SD geschrieben. Nach einer erfolgreiche Aktualisierung erscheint ‚donE‘ im
Display und sollen Sie den BC 131 SD manuell ausschalten.
ACHTUNG: Kommt es während der Aktualisierung zu einem Stromausfall oder wird die Mikro SD-
Karte abgezogen, setzen Sie die Mikro SD-Karte wieder ein. Damit stellt der BC 131 SD die
Aktualisierung automatisch fertig.
Eine Aktualisierung über USB-Port/Computer ist ebenfalls möglich. In beiden Fällen wenden Sie sich bitte
zwecks weiterer Informationen an Ihren Lieferanten.
3.3 Entfernen festsitzender Banknoten
Ist eine Banknote im BC 131 SD eingeklemmt, trennen Sie das Gerät vom Stromnetz und öffnen die
obere Verkleidung, um die Banknote(n) zu entfernen. Dann schließen Sie die Verkleidung und schalten
das Gerät wieder ein.

Cashtester BC 131 SD
- 11 -

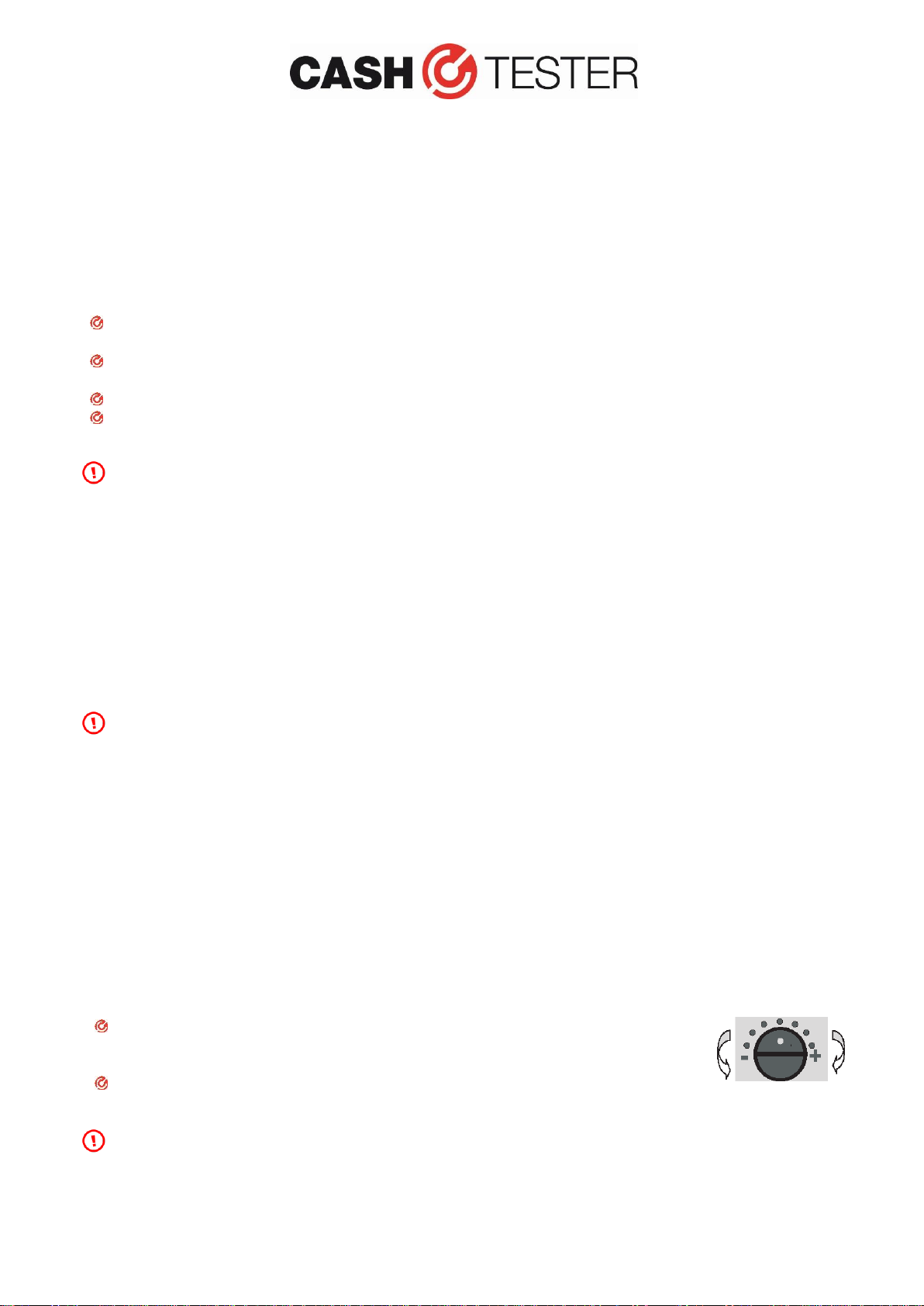

3.4 Zuführabstand einstellen
Der Zuführabstand ist werksseitig bereits auf die beste Position eingestellt. Sollte jedoch eines der
folgenden Zählprobleme auftreten, kann es erforderlich sein, die Einstellschraube neu einzustellen (siehe
1.4 Aufbau des Geräts für die Einbaustelle):
Wenn sich Banknoten häufig festsetzen oder nicht reibungslos gezählt werden, drehen Sie die
Einstellschaube entgegen dem Uhrzeigersinn (-), um das Spaltmaß zu vergrößern;
Wenn häufig doppelte oder überlappte Banknoten vorkommen, drehen Sie die Einstellschaube
im Uhrzeigersinn (+), um das Spaltmaß zu verkleinern.
ACHTUNG: Nehmen Sie nur geringe Einstellungen mit der Einstellschraube vor!
3.5 Fehlermeldungen und Lösungsvorschläge
Der BC 131 SD führt nach dem Einschalten automatisch einen Selbsttest durch. Wird eine der folgenden
Fehlermeldungen angezeigt, ist gewöhnlich ein Sensor durch Banknoten im Stapler oder durch Staub
blockiert. Entfernen Sie die Banknoten oder verwenden Sie einen Pinsel oder ein weiches Tuch, um den
Sensor zu reinigen und starten Sie das Gerät neu.
Kann ein(e) Fehler(meldung) nicht beseitigt werden, so wenden Sie sich an Ihren Lieferanten!
Veränderungen am Gerät (Hardware und Software) durch den Endbenutzer führen zum Verlust aller
Garantieansprüche.
Fehler
Fehlermeldungen
Lösungsvorschlag
E00
Fluorescence sensor
Betreiben Sie das Gerät nicht in heller Beleuchtung
E10
Banknote feeding sensor
Entfernen Sie die Banknote und wischen Sie den
Staub ab
E11
Banknote receiving sensor
Entfernen Sie die Banknote und wischen Sie den
Staub ab
E30/E32
Left counting sensor
Entfernen Sie die Banknote und wischen Sie den
Staub ab
E31/E33
Right counting sensor
Entfernen Sie die Banknote und wischen Sie den
Staub ab
E50
Rotate speed sensor or main
motor
Entfernen Sie die Banknote und wischen Sie den
Staub ab
E60/E70
24 IR sensor
Entfernen Sie den Staub vom 24 IR Sensor
E80
Internal memory fault
Setzen Sie das Gerät zu den Werkseinstellungen
zurück
Manchmal erscheinen Fehlermeldungen während des Betriebs. Bitte folgen Sie den nachstehenden
Anleitungen, um sie zu beseitigen:
Fehler
Lösungsvorschlag
Eh
Halbe oder unvollständige Banknote. Entfernen Sie die Banknote und drücken Sie
„RESET“, um weiter zu zählen. Wir empfehlen, alle Banknoten erneut zu zählen.
EJ/EC
Einige Banknoten kleben zusammen oder überlappen sich gegenseitig: Nehmen Sie
alle Banknoten aus dem Stapler und zählen Sie sie erneut. Wird die Meldung häufig
angezeigt, passen Sie die vertikale Einstellschraube im Uhrzeigersinn (+) leicht an.
ES
Die Banknoten werden nicht gerade in das Gerät eingezogen. Achten Sie darauf, dass
die Banknoten ordentlich und mittig im Füllschacht eingelegt werden. Verwenden Sie
die Füllschichtführungen zum Zentrieren der Banknoten, wenn Sie einen großen Stapel
Banknoten zählen und führen sie die Banknoten während der Zählung ebenfalls mit der
Hand.

Cashtester BC 131 SD
- 12 -
Fehler
Lösungsvorschlag
Ed
Eine oder mehrere Banknoten weichen in der Größe ab: entfernen Sie die Banknoten
und drücken Sie „RESET“, um weiter zu zählen. Wir empfehlen alle Banknoten erneut zu
zählen.
FUL
Die Höchstmenge, die in den Stapler passt, ist 220 Stück. Entfernen Sie die Banknoten
und zählen Sie weiter.
F-C F-1
F-2 F-3
Fragwürdige oder gefälschte Banknote: wir empfehlen die Banknote erneut zu zählen.
Wird die Meldung häufig angezeigt, vergewissern Sie sich davon das alle Sensoren
sauber sind. Nehmen Sie Kontakt auf mit Ihrem Lieferant wenn die Meldung bleibt
F-P
Verschiedene Denominationen: Entfernen Sie alle Banknoten um erneut zu zählen.
F-F
Fragwürdige oder gefälschte Banknote: wir empfehlen die Banknote erneut zu zählen.
Wird die Meldung häufig angezeigt, vergewissern Sie sich davon das alle Sensoren
sauber sind. Nehmen Sie Kontakt auf mit Ihrem Lieferant wenn die Meldung bleibt.
F-7/F-8
Fragwürdige oder gefälschte Banknote: wir empfehlen die Banknote erneut zu zählen.
Wird die Meldung häufig angezeigt, vergewissern Sie sich davon das alle Sensoren
sauber sind. Nehmen Sie Kontakt auf mit Ihrem Lieferant wenn die Meldung bleibt
3.6 Technische Spezifikationen
Zählgeschwindigkeit:
1000 Banknoten pro Minute
Kapazität Füllschacht/Stapler:
200/220 Banknoten
Netzspannung:
100 - 240 V AC, 50/60 Hz
Leistungsaufnahme:
≤ 80 W
Betriebstemperatur:
0 - 40 °C
Abmessungen:
311 x 261 x 195 mm (L x W x H)
Gewicht:
7,2 kg

Cashtester BC 131 SD
- 13 -
Gebruiksaanwijzing
Algemeen
1.1 Introductie
1.2 Veiligheidsinstructies
1.3 Inhoud van de verpakking
1.4 Het apparaat
Instellingen en functies
2.1 Bediening
2.2 Valuta
2.3 Telmodi
Onderhoud en probleemoplossing
3.1 Onderhoud
3.2 Software update
3.3 Verwijderen van vastgelopen bankbiljetten
3.4 Instellen van de frictie
3.5 Foutmeldingen en oplossingen
3.6 Specificaties
Algemeen
1.1 Introductie
Bedankt voor de aanschaf van de BC 131 SD! In deze handleiding vindt u alle belangrijke informatie
met betrekking tot het apparaat. Voor het juist functioneren is periodiek onderhoud van groot belang!
Mocht er onverhoopt iets niet in orde zijn, leest u dan eerst het hoofdstuk Onderhoud en
probleemoplossing door. Hierin worden de meeste foutmeldingen besproken en uitgelegd hoe deze
verholpen kunnen worden. Mocht dit geen uitkomst bieden, neemt u dan contact op met uw
leverancier.
1.2 Veiligheidsinstructies
De BC 131 SD is een hoogwaardige bankbiljettelmachine. Gebruik alleen de meegeleverde
stroomkabel. Het openen van het apparaat (verwijderen van de behuizing) dient alleen door
gekwalificeerd personeel te gebeuren.
1.3 Inhoud van de verpakking
Controleer of het apparaat in goede conditie aangekomen is en of deze onderdelen aanwezig zijn:
BC 131 SD
Gebruiksaanwijzing
Voedingskabel
Schoonmaakborstel
Zekering

Cashtester BC 131 SD
- 14 -
1.5 Het apparaat
1Invoervak/hopper
2LED-display
3Bankbiljettentransportwiel
4Uitvoervak/stacker
5Draagbeugel
6Deksel
7Bedieningspaneel
8Bankbiljettenbegrenzer/feeder
9Stelschroef
10 AAN/UIT schakelaar
11 RS232-aansluiting voor extern display
12 Stroomaansluiting (met zekeringshouder)
13 Printerpoort (niet geactiveerd)
14 USB-poort
15 Micro SD-Kaartlezer
CUR –valuta selecteren
+1/+10 –verhogen van de afpashoeveelheid
RESET –start telling
MODE –telmodus
BAT/CLR –afpasfunctie AAN/UIT | display terugzetten
ADD –optelfunctie AAN/UIT
Valuta / batch
Aantal biljetten

Cashtester BC 131 SD
- 15 -
Instellingen en functies
2.1 Bediening
Om problemen tijdens het tellen te voorkomen, raden wij u het volgende aan:
Maak een mooie, rechte stapel van de biljetten;
Ontvouw de biljetten;
Verwijder gekreukelde biljetten;
Verwijder vreemde voorwerpen zoals bijv. paperclips van de biljetten;
Vouw ezelsoren terug.
Plaats de BC 131 SD op een vlak oppervlak, niet in direct zonlicht en zorg ervoor dat er geen
magnetische velden in de directe omgeving zijn. Verbind de meegeleverde stroomkabel met het
apparaat en het stopcontact. Indien u over een (optioneel) extern display beschikt, sluit deze dan nu
aan op de RS 232-aansluiting.
Zet het apparaat aan: de telmachine zal de softwareversie laten zien en een zelftest uitvoeren, Als deze
test succesvol afgerond is, is het apparaat klaar voor gebruik. Mocht er een foutmelding verschijnen,
raadpleegt u dan het hoofdstuk Onderhoud en probleemoplossing van deze handleiding.
Schuif de bankbiljettenbegrenzers in de juiste positie voordat u de bankbiljetten gaat tellen. Nu legt u
de biljetten gecentreerd op de hopper en de BC 131 SD zal automatisch beginnen met tellen.
2.2 Valuta
Na het inschakelen van de machine wordt in het onderste LED display de valuta aangeduid. De BC
131 SD wordt met verschillende voorgeïnstalleerde valuta geleverd: met behulp van de ‘CUR’ knop
kunt u de valuta-instelling wijzigen.
2.3 Telmodi
Er zijn verschillende telmodi per valuta. Nadat u de valuta geselecteerd heft, kunt u met de ‘MODE’
knop de telinstelling veranderen.
SORT modus - In de SORT mode brandt de LED ‘SORT’ en alleen de biljetten van dezelfde
waarde en valuta worden geteld. Het eerst ingevoerde biljet is hierbij bepalend.
Valsgeldherkenning is ingeschakeld.
UV modus - In de SORT mode knippert de LED ‘SORT’ en alleen de biljetten van dezelfde waarde
en valuta worden geteld. Het eerst ingevoerde biljet is hierbij bepalend. Valsgeldherkenning is
ingeschakeld (alleen UV!).
Count modus –Als u alleen bankbiljetten of andere (waarde)papieren wilt tellen, dan gebruikt
u de ‘COUNT’ mode. De LED ‘SORT’ is uitgeschakeld. Na de telling verschijnt het totale aantal
in het display. Valsgeldherkenning is uitgeschakeld.
Tellingen accumuleren (ADD) –Om meerdere tellingen bij elkaar op te tellen, drukt u op de
‘ADD/REP’ knop en ‘ADD’ verschijnt in het display. Wanneer het totale aantal biljetten 9.999
overstijgt, begint de BC 131 SD weer vanaf 0. De ‘ADD’LED is ingeschakeld.
Afpasfunctie (B:---)–Druk op ‘BAT/CLR’ om de afpasfunctie in te schakelen. In het display
verschijnt ‘100’ en de LED ‘BAT’ is aan. Om deze instelling te veranderen, drukt u 1 of meerdere
malen op ‘BAT/CLR’ om tussen de vooraf ingestelde waardes (100, 50, 20, 10 en 5) te wisselen.
Door middel van de ‘+1/+10’ knop kunt u zelf een aantal instellen. Nadat het juiste aantal
ingesteld is, plaatst u de bankbiljetten op de hopper en de BC 131 SD zal automatisch beginnen
met tellen. Zodra de ingestelde hoeveelheid bereikt is, stopt de machine. Nadat u de biljetten
uit het uitnamevak gehaald heeft, zal de BC 131 SD automatisch doorgaan met afpassen.

Cashtester BC 131 SD
- 16 -
Onderhoud en probleemoplossing
3.1 Onderhoud
De BC 131 SD moet regelmatig onderhouden worden om een juiste telling en vals geld detectie te
kunnen garanderen. Vervuiling van de sensoren kan dit beïnvloeden en deze moeten daarom goed
gereinigd worden. De sensoren kunt u met behulp van de meegeleverde borstel of optionele
schoonmaakdoekjes schoonmaken.
Belangrijke aandachtspunten:
Indien de omgevingstemperatuur lager is dan 20 graden Celsius, moet de BC 131 SD eerst
acclimatiseren. Schakel het apparaat in en wacht minimaal 3 minuten;
Gebruik de BC 131 SD in een goed geventileerde ruimte, niet in direct zonlicht en niet in de
nabijheid van (sterke) magnetisch velden;
Het apparaat dient verbonden te zijn met een geaard stopcontact;
Zorg ervoor dat alle draaiende onderdelen schoon zijn, aangezien vervuiling de telling kan
bïnvloeden.
ATTENTIE: gebruik geen schoonmaakmiddelen om de sensoren te reinigen.
3.2 Software update
De BC 131 SD kan eenvoudig van nieuwe software voorzien worden door middel van een speciale
micro SD-kaart en wij adviseren nadrukkelijk deze manier van updaten. Voor het verkrijgen van de juiste
software is het noodzakelijk dat u het juiste serienummer communiceert.
Schuif de micro SD-kaart in de kaartlezer aan de achterzijde. Zet het apparaat aan en druk, zodra ‘En1’
in het display verschijnt, gelijktijdig de ‘CUR’ en ‘MODE’ toetsen in. U kunt beide toetsen loslaten zodra
‘-dn‘ in het display verschijnt en nu zal de BC 131 SD automatisch beginnen met updaten. Na een
succesvolle update zal ‘donE’ in het display verschijnen en kunt u de BC 131 SD handmatig uitzetten.
ATTENTIE: mocht de stroom onderbroken worden (of als de micro SD-kaart uitgeworpen wordt),
voer dan de kaart opnieuw in en de BC 131 SD zal automatisch de update afmaken.
Updaten via USB/computer is ook mogelijk: neem contact op met uw leverancier voor meer informatie.
3.3 Verwijderen van vastgelopen bankbiljetten
Indien een biljet vastgelopen is, verwijder dan de stroomkabel en open de deksel aan de bovenzijde.
Verwijder het vastgelopen biljet, sluit de deksel en zet de BC 131 SD weer aan.
3.4 Instellen van de frictie
Fabrieksmatig is de BC 131 SD ingesteld op de juiste frictie voor het tellen van biljetten. Mochten er
desondanks telproblemen ontstaan, dan moet u mogelijk de frictie aanpassen. Hiervoor draait u aan
de stelschroef aan de achterzijde van de machine:
Als regelmatig biljetten in de machine blokkeren of het doorvoeren niet
vloeiend verloopt, is het aan te raden de knop tegen de klok in te draaien (-)
om de doorvoer groter te maken;
Als meerdere biljetten regelmatig tegelijkertijd in de machine getrokken
worden, dient u de doorvoer te verkleinen door de knop met de klok mee te draaien (+).
ATTENTIE: pas de instelling in beide gevallen met kleine stappen aan!

Cashtester BC 131 SD
- 17 -
3.5 Foutmeldingen en oplossingen
Foutmeldingen kunnen door verschillende oorzaken ontstaan. In dit hoofdstuk vindt u meer informatie
en oplossingen over storingen tijdens gebruik als ook storingen die ontstaan door een mogelijk defect.
Indien u het probleem niet kunt verhelpen, neem dan contact op met uw leverancier. Bij een
verandering aan het apparaat door de eindgebruiker (hardware/software) zal de garantie vervallen.
Foutcode
Foutmelding
Oplossing
E00
Fluorescence sensor
Zet de BC 131 SD niet in direct (zon)licht
E10
Banknote feeding sensor
Verwijder het bankbiljet en het stof
E11
Banknote receiving sensor
Verwijder het bankbiljet en het stof
E30/E32
Left counting sensor
Verwijder het bankbiljet en het stof
E31/E33
Right counting sensor
Verwijder het bankbiljet en het stof
E50
Rotate speed sensor or main
motor
Maak de conveyor belt / encoder wheel van de
rotate speed sensor schoon.
E60/E70
24 IR sensor
Maak de 24 IR sensor schoon of vervang hem.
E80
Internal memory fault
Zet de BC 131 SD terug naar fabrieksinstellingen
Soms kan tijdens gebruik een foutmelding verschijnen. Volg onderstaande instructies om deze te
verhelpen:
Foutcode
Oplossing
Eh
Half of incompleet bankbiljet gedetecteerd. Verwijder het biljet en druk op ‘RESET’ om
door te gaan met de telling. Geadviseerd wordt alle biljetten opnieuw te tellen.
EJ/EC
Sommige bankbiljetten zitten aan elkaar vast / overlappen elkaar. Verwijder alle
bankbiljetten en tel ze opnieuw. Als de foutmelding vaker verschijnt, draai dan de
stelschroef aan de achterzijde een klein beetje met de klok mee (+).
ES
De bankbiljetten zijn niet recht ingevoerd. Plaats ze netjes gestapeld en gecentreerd in
de BC 131 SD schuif de biljetbegrenzers zo ver mogelijk aan.
Ed
Het biljet wijkt van de standaardmaat af: verwijder het biljet en druk op ‘RESET’ om
door te gaan met de telling. Geadviseerd wordt alle biljetten opnieuw te tellen.
FUL
De maximum capaciteit van de stacker is 220 biljetten. Verwijder de biljetten van de
stacker en ga door met tellen.
F-C F-1
F-2 F-3
Vals of verdacht biljet: tel het biljet opnieuw en controleer of het probleem verholpen
is. Indien niet, maak dan de MG-sensor schoon. Mocht ook dit het probleem niet
verhelpen, neem dan contact op met uw leverancier.
F-P
Verschillende denominatie: verwijder het biljet en tel opnieuw.
F-F
Vals of verdacht biljet: tel het biljet opnieuw en controleer of het probleem verholpen
is. Indien niet, maak dan de UV-sensor schoon. Mocht ook dit het probleem niet
verhelpen, neem dan contact op met uw leverancier.
F-7/F-8
Vals of verdacht biljet: tel het biljet opnieuw en controleer of het probleem verholpen
is. Indien niet, maak dan de IR-sensor schoon. Mocht ook dit het probleem niet
verhelpen, neem dan contact op met uw leverancier.
3.6 Specificaties
Telsnelheid: 1000 biljetten per minuut
Invoervak capaciteit: 200 biljetten
Uitvoervak capaciteit: 220 biljetten
Voeding: 100~240V AC, 50/60Hz
Verbruik: ≤ 80W
Afmetingen: 311*261*195 mm (L*B*H)
Gewicht: 7,2 KG
