MI/1659 - 10aed. ITA - 05/2017
D44K - tellux T2
prodotto rispondente ai requisiti previsti
dalle Direttive Comunitarie Europee
NOTA BENE: le presenti istruzioni di montaggio informano l’utilizzatore sulle corrette modalità di manutenzione e ricambio delle lampade. E’ vietata qualsiasi manomissione e/o
trasformazione dell’apparecchio che deve essere installato ed utilizzato così come fornito ed in conformità delle Norme Impianti Nazionali. Installazioni non conformi fanno decadere
ogni forma di garanzia, l’azienda non risponde dei danni causati da un errato montaggio. L’INSTALLAZIONE DEVE ESSERE EFFETTUATA DA PERSONALE QUALIFICATO.
istruzioni di montaggio - manutenzione
1

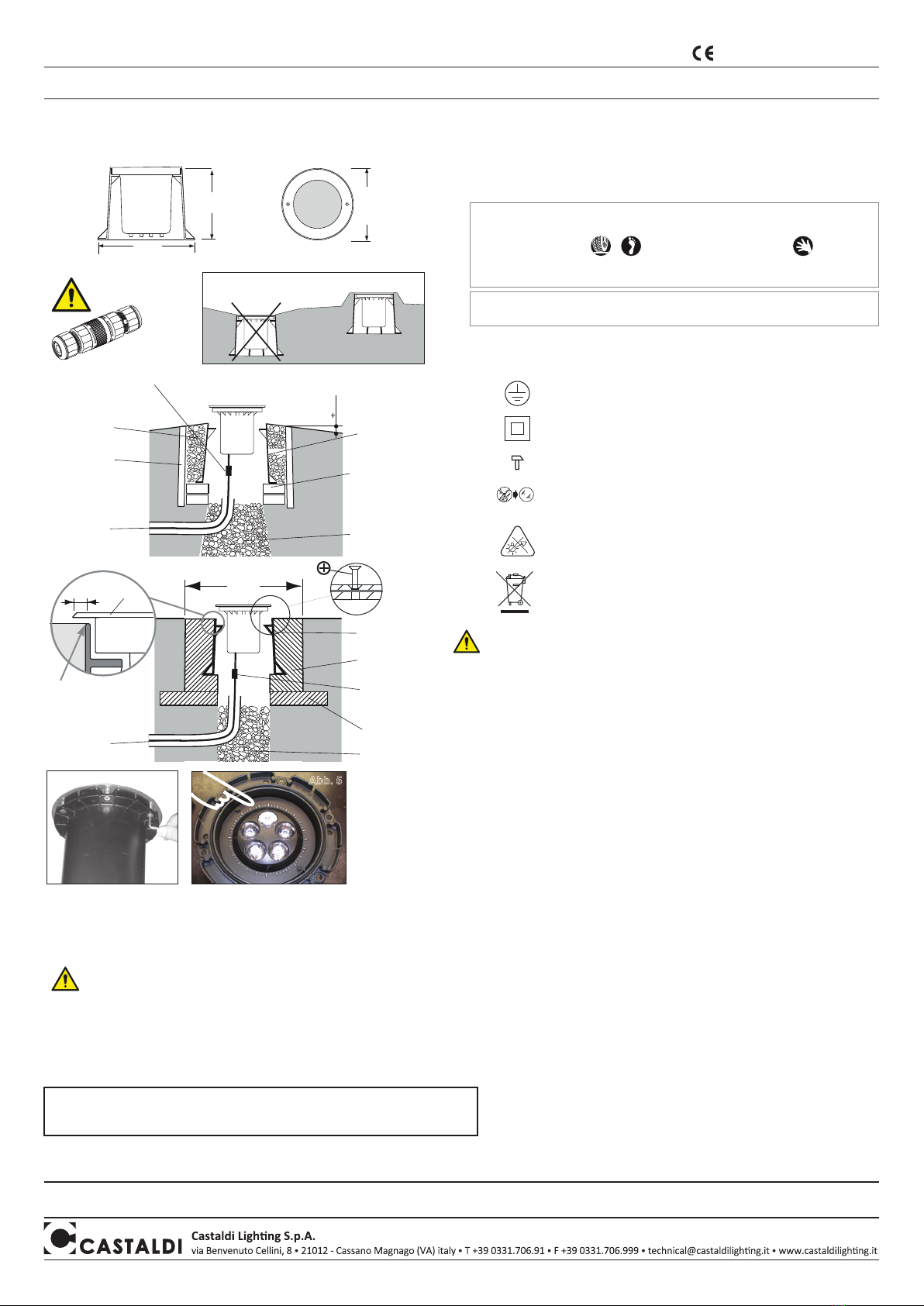

MONTAGGIO INTERRATO NON CARRABILE:
per un corretto montaggio è necessario procedere come segue:
1) evitare di posizionare l’apparecchio in avvallamenti (fig.1) ove possono formarsi
facilmente sacche di sporcizia e ristagni d’acqua.
2) riferirsi alla fig.2. Eseguire un foro (carotatura) nel terreno di dimensioni adeguate.
3) riquadrare la parte superiore del foro inserendo un pozzetto prefabbricato di dimensioni
circa 40x40x40 cm. Il filo superiore pozzetto dovrà risultare di circa 3/4 cm più alto
del terreno circostante cui dovrà raccordarsi con pendenza verso l’esterno per
facilitare il deflusso di acqua ed eventuali accumuli di sporcizia.
4) riempire la carotatura con mistone di sabbia e ghiaia sino ad una distanza di circa 35 cm
dal bordo superiore pozzetto. Bagnare abbondantemente con canna dell’acqua sino a
rifiuto e costipare il mistone in modo da costruire uno strato sicuramente drenante
compatto ed omogeneo.
5) sistemare sul fondo del pozzetto così ottenuto quattro mattoni con malta onde costituire
una salda base di appoggio per la cassaforma che dovrà risultare sporgente rispetto
al filo pozzetto prefabbricato di circa 2/3cm.
6) riempire il pozzetto esternamente alla custodia con misto di sabbia e ghiaia ben costipata
ed assestata predisponendo i cavi di linea per l’allacciamento elettrico dell’apparecchio.
MONTAGGIO INTERRATO CARRABILE - procedere come ai precedenti punti 1-2-3-4
5) riferirsi alla fig. 3. Eseguire un magrone di cemento su cui appoggiare il blocco di fondazione avendo cura di lasciare al centro un foro di diametro almeno di 20 cm per
il drenaggio. Prevedere passaggio cavi.
6) inserire la cassaforma in un blocco di fondazione in calcestruzzo dosato a 200 Kg di cemento tipo 325 per metro cubo di impasto e avente diametro o lato non minore di 35 cm.
Il filo superiore della cassaforma di alloggiamento apparecchio dovrà essere perfettamente livellato al piano di pavimento finito come illustrato nel dettagio di fig.3.
fig. 1
SI
NO
3 4 cm
riempimento di sabbia
e ghiaia ben costipata cassaforma
sottofondo drenante
di sabbia e ghiaia
bagnato sino a
rifiuto, ben assestato
fig. 2
mattoni di appoggio
fissati con malta
pozzetto
prefabbricato
40x40x40cm circa
cavi di linea
270
Ø 215
200
35cm
blocco di
calcestruzzo
magrone
fig. 3 strato drenante
cavi di linea
cassaforma
8 mm
telaio
filo superiore
cassaforma
livellato al piano
di pavimento finito
connessione
accessorio
ACS/CR1
Apparecchi impiegabili in tutte le aree accessibili, secondo EN60598-2-13, con
esclusione delle aree dove è richiesta temperatura vetro max 40°C
carrabile e pedonabile con temperatura massima del vetro 75°C
resistenza al carico statico 20 kN.
Non impiegare in aree in cui sono utilizzati spazzaneve.
VERSIONE LED:
la sorgente luminosa contenuta in questo apparecchio deve essere sostituita solo dal costruttore o dal suo servizio di assistenza o da personale altrettanto qualificato.
connessione
accessorio ACS/CR1
MANUTENZIONE:
• togliere la tensione prima di effettuare ogni tipo di manutenzione.
• staccare l’apparecchio dalla custodia esterna e portarlo a bordo terreno.
• attenzione, in caso di danneggiamento del cavo H07RN-F, rottura dello schermo,
infiltrazioni di acqua; l’apparecchio non può essere utilizzato. Disconnetterlo dalla
linea elettrica e contattare la nostra Azienda o la nostra organizzazione di vendità
per la sostituzione/riparazione.
• è essenziale effettuare una periodica ed efficiente pulizia del vetro e della superficie
esterna dell’apparecchio su cui non debbono formarsi depositi di terra e sporcizia.
Tali depositi provacano infatti pericolosi surriscaldamenti impedendo la corretta
impedendo la corretta emissione di luce e la corretta dissipazione termica.
ATTENZIONE:
Prima dell’installazione ed in caso di manutenzione togliere la tensione.
ALLACCIAMENTO ELETTRICO
ATTENZIONE: la connessione elettrica deve essere eseguita da un impiantista qualificato.
ATTENZIONE: in caso di danneggiamento dell’apparecchio si può verificare una riduzione
del grado di protezione con conseguente infiltrazione di acqua e perdita di isolamento.
Pertanto, si raccomanda di inserire nell’impianto elettrico una protezione addizionale contro
contatti diretti (ad esempio un interruttore differenziale ad alta sensibilità). Durante
l’installazione rispettare scrupolosamente le norme impiantistiche vigenti. Per allacciamento
elettrico utilizzare cavo flessibile in gomma <HAR> di diametro adatto sezione 1-1,5mm
2
.
Gli apparecchi sono forniti completi di uno spezzone di cavo H07RN-F già collegato
e collaudato a tenuta, per un rapido e sicuro collegamento alla linea elettrica utilizzare
il ns codice ACS/CR1 o sistema equivalente che garantisca almeno il grado IP67.
ROTAZIONE OTTICA:
Solo per i modelli D44K/T2-5VLW...., è possibile basculare l’ottica da 0° a ± 15°
esercitando una leggera pressione sul disco graduato fig.4 e fig.5.
Controllo qualità: In caso di reclamo mettersi in contatto con la nostra azienda o con la nostra organizzazione di vendita citando l’ordine di acquisto e il numero
di matricola che contrassegna l’apparecchio. / Modifiche tecniche sono soggette a cambiamenti senza preavviso!
è vietato lo smaltimento come rifiuto urbano
è obbligatoria la raccolta separata a fine vita del prodotto
“Consorzio di appartenenza RAEE: Ecolight.
Registro Nazionale dei Produttori N°: IT08010000000166”
sostituire lo schermo di protezione se danneggiato con
vetro piano float temperato - spessore 10mm
resistente all’urto 6,5Nm secondo EN60598-1
Led rischio di gruppo 2
Attenzione: possibile emissione di radazione ottica emessa da questo prodotto.
Non guardare la sorgente luminosa potrebbe danneggiare gli occhi.
Solo per codici D44K/T2-5VLW*-SB e D44K/T2-5VLW*-NB
IP66 apparecchio totalmente protetto contro la polvere e contro getti
d’acqua potenti assimilabili alle ondate
IP67 apparecchio totalmente protetto contro la polvere -
può funzionare momentaneamente sommerso
apparecchio idoneo per servizio gravoso,
resistenza all’urto non minore di 6,5 Nm
fig. 4
x2
Versione Classe I isolamento semplice:
è richiesta la terra di protezione
Versione Classe II doppio isolamento:
non necessita di terra di protezione
fig. 5
Caratteristiche apparecchio e significato dei simboli riportati in etichetta:
• apparecchio d’illuminazione per montaggio incassato a terra in ambienti interni
ed esterni. Idoneo a sopportare il carico di autoveicoli con pneumatici in gomma,
peso massimo statico e dinamico: 3500Kg

MI/1659 - 10aed. ENG - 05/2017 D44K - tellux T2
1
EMBEDDED INSTALLATION WITHOUT PASSAGE OF VEHICLES:
for correct assembly, proceed as follows:
1) avoid positioning the fixture in areas of subsidence (pict.1) where dirt and stagnant
water can accumulate.
2) refer to pict.2. Make a hole (coring) in the soil of appropriate size.
3) square the upper part of the hole by inserting a prefabricated pit of approximately
40x40x40 cm. The upper edge of the pit must be about 3/4 cm higher than the
surrounding ground to which it must be connected with an outer slope for the run-off
of water and to avoid the accumulation of dirt.
4) backfill the hole with a mixture of sand and gravel up to a distance of about 35 cm from
the upper edge of the pit. Hose with plenty of water until refusal and tamp the mixture in
such a way as to form a compact and homogenous draining layer.
5) place four bricks with a trowel of mortar on the bottom of the pit in order to form a solid
support base for the outer casing of the fixture which must protrude about 2/3 cm
with respect to the edge of the prefabricated pit.
6) backfill the pit around the casing with a mixture of well tamped and set sand and gravel,
arranging the cables for the electrical connection of the fixture.
EMBEDDED INSTALLATION WITH PASSAGE OF VEHICLES - proceed as in the above points 1-2-3-4.
5) refer to pict. 3. prepare lean concrete cement on which to place the block of concrete, taking care to leave a hole with a diameter of at least 20 cm for drainage. Provide for the
passage of electrical wires.
6) insert the outer casing of the fixture into a concrete foundation block, batched at 200 kg of 325 type cement per cubic metre of mixture. The block must have a diameter (or side)
of not less than 35 cm. Line up carefully the upper edge of the outer casing with the trampling level as per pict.3.
pict. 1
YES
NO
3 4 cm
well-settled sand and
gravel filling fixture outer
casing
sand and gravel
draining foundation,
hosed until refusal,
well set and tamped
pict. 2
support bricks
secured in place with
cement
prefabricated pit
40x40x40cm
approx.
electric cables
270
Ø 215
200
35cm
concrete block
lean concrete
pict. 3 draining layer
electric cables
fixture outer
casing
8 mm
frame
upper casing
level flushing
to roadside
connection
accessory
ACS/CR1
Fixtures that can be utilized in all accessible areas, according to EN60598-2-13,
with exclusion of the areas where max. glass temp. 40°C is requested
Pedestrian and drive over, with max. glass temp. of 75°C
20kN static load resistance.
Do not install in areas where snowplows are used.
LED VERSION:
the light source contained in this luminare shall only be replaced by the manufacturer or his service agent or a similar qualified person.
accessory
connection ACS/CR1
MAINTENANCE:
• cut off power from the mains before carrying out any type of maintenance.
• remove the fixture from the outer casing and take it to the edge of the ground.
• important, iin the event of damage to the H07RN-F cable, breakage of the screen,
infiltration of water, the appliance cannot be used. Disconnect it from the mains
supply and contact our company or our sales organization for replacement/repair.
• it is essential a frequent cleaning of the glass and of the outer surface of the fixture
to avoid build up of mud and dirtiness resulting in dangerous overheating due to
uncorrect light and heath dissipation.
ELECTRICAL CONNECTION
IMPORTANT: the electrical connection must be carried out by a skilled electrical.
IMPORTANT: n the case of damage of the appliance, there may be a reduction in the
degree of protection with consequent infiltration of water and loss of insulation.
Therefore, additional protection should be inserted into the electrical plant against direct
contacts (for example a high sensitivity differential switch). During installation, fully respect
the current rules on electrical systems. For the electrical connection use a flexible <HAR>
rubber cable cross-section 1-1,5mm
2
.
The fixtures are complete with a piece of H07RN-F cable which is pre-connected
and sealed. For a rapid and safe connection with the electric line use the connector
ACS/CR1 or an equivalent system that guarantees at least the IP67 degree.
OPTICAL ROTATION:
Only for the models D44K/T2-5VLW...., it is possible to swing the optic up 0° to ± 15°
by making a slight pressure on the graduated disc pict.4 and pict.5.
getting rid of as urban waste forbidden
separate collection is mandatory when
the product is at the end of its life
replace the protection screen if damaged
with a plane float tempered glass - thickness 10 mm,
shock resistant 6,5Nm according to EN60598-1
IP66 totally dust-proof and water-proof on schips’ decks
IP67 totally dust-proof and watertight against powerful water jets
will operate if occasionally submerged
heavy duty: can withstand impacts up to 6,5 Nm
pict. 4
x2
Version Class I SIMPLE INSULATION:
earth required
Version Class II DOUBLE INSULATION:
no earth required
pict. 5
product in compliance with the requirements
of the European Community Directories
installation and maintenance sheet
NB: These assembly instructions must be given to end users for correct maintenance and so that they know how to change the bulb. The appliance must not be tampered with
or transformed and it must be installed and used as supplied and in compliance with the National Rules on Installations. Any non-compliant installations will invalidate all forms
of guarantee. THE COMPANY CANNOT BE HELD RESPONSIBLE FOR DAMAGE CAUSED BY INCORRECT ASSEMBLY.
Quality control: In case of complaint please get in touch with our company or its sales organization. Please give the number of your order as well as the serial
number that recognizes the fixture
. / Specifications are subject to change without notice!
ATTENTION: switch-off the power supply before any
installation and maintenance operations.
Led version risk group 2
Caution: possibily hazardous optical radiation emitted from this product.
Do not stare at operating lamp. May be harmful to the eye.
Only for code D44K/T2- 5VLW* -SB and D44K/T2- 5VLW* -NB
Features and meaning of the symbols shown on the label:
• lighting appliance for indoor and outdoor ground-recessed installation.
Capable of withstanding the load of motor vehicles with inflatable tyres pumped
with air, maximum weight static or dynamic: 3500Kg.

MI/1659 - 10aed. FRA - 05/2017
D44K - tellux T2
1
MONTAGE ENCASTRÉ SANS PASSAGE DE VOITURES:
pour un montage correct il est nécessaire de procéder comme suit:
1) éviter de positionner l’appareil en dépression (fig.1) la où peuvent facilement se former
des dépôts de poussière et des retenues d’eau.
2) Voir fig.2. Faire un trou (carottage) dans le sol de taille appropriée.
3) mettre d’équerre la partie supérieure du trou en insérant un puits pré-fabriqué de
dimensions environ 40x40x40 cm. La partie supérieure du puits devra être installé 3/4 cm
au-dessus du terrain environnant auquel devra être raccordé avec une inclinaison vers
l’extérieur afin de faciliter le débit d’eau et eviter l’accumulation de saleté..
4) remplir le trou avec un mélange de sable et de graviers jusqu’à environ 35 cm du bord
supérieur du puits. Baigner abbondamment avec de l’eau jusqu’à ce que le mélange
constitue une strate suffisamment compacte et homogène.
5) poser au fond du puits 4 briques soudées par du mortier afin de constituer une base
d’appui pour le puits extérieur de l’appareil qui devra dépasser le puits préfabriqué
d’environ 2/3 cm.
6) remplir le trou à l’extérieur du puits avec un mélange de sable et de graviers bien
compact en prédisposant les câbles de ligne pour l’alimentation électrique de l’appareil.
MONTAGE ENCASTRÉ POUR PASSAGE DE VOITURES - procéder comme aux points 1-2-3-4
5) se référer à la figure 3, faire une base de ciment sur laquelle s’appuie le bloc de beton en ayant soin de laisser au centre un trou de diamètre 20 cm pour le drainage.
Prévoir le passage des câbles électriques.
6)
insérer le puits extérieur de l’appareil dans un bloc de fondation en béton dosé à 200 Kg de ciment type 325 par mètre cube de mélange ayant un diamètre (ou un côté) non
inférieur à 35 mm. Le bord supérieur du puits extérieur de l’appareil devra être parfaitement nivelé au plan du sol selon le detail de fig.3.
fig. 1
OUI
NON
3 4 cm
remplir de sable et
gravier bien compact puits extérieur
appareil
sous-fond drainant de
sable et de graviers
baignés jusqu’à constitution
d’un mélange bien compact
fig. 2
briques d’appui
fixées par du mortier
puits préfabriqué
40x40x40cm
approximativement
câbles de ligne
270
Ø 215
200
35cm
bloc de béton
mortier maigre
fig. 3 couche drainante
câbles de ligne
puits extérieur
appareil
8 mm
cadre
fil supérieur
du chassis nivelé
au plan du plancher
connexion
accessoire
ACS/CR1
Appareils qui peuvent être utilisés dans toutes les zones accessibles, selon la norme EN60598-2-13,
con mais pas dans les zones particulaires qui nécessitent une température du verre max 40°C
piétinable et carrossable , avec une temp. Max. du verre de 75°C
résistent à la charge statique 20 kN.
Ne installer pas en surfaces ou les chasse-neige sont utilisés.
VERSION LED:
La source lumineuse contenue dans cet appareil doit être remplacée exclusivement par le fabricant ou son service technique, voire par un technicien qualifié.
connexion
accessoire ACS/CR1
ENTRETIEN:
• Couper la tension avant d’effectuer ce genre d’opération.
• séparer l’appareil du puits extérieur et le mettre au bord du terrain.
•
attention: l’appareil ne peut pas être utilisé en cas de détérioration du câble H07RN-F,
de rupture de l’écran, d’infiltrations d’eau. Le débrancher et contacter le fabricant ou
le S.A.V. pour le remplacement/réparation.
• il est indispensable d’effectuer régulièrement un nettoyage du verre et de la surface
extérieure de l’appareil sur lequels il ne doit jamais se former des dépôts de terre
ou de saletés. Ces dépôts provoquent en fait un sur échauffement empéchant une
émission correcte de la lumière et une bonne dissipation thermique.
BRANCHEMENT ÉLECTRIQUE
ATTENTION: la connexion électrique doit être effectuée par un électricien qualifié.
ATTENTION: en cas de détérioration de l’appareil, une réduction du degré de protection peut se
produire avec, par conséquent, une infiltration d’eau et une réduction de l’isolement. Il est donc
recommandé de prévoir dans l’installation électrique une protection supplémentaire contre les
contacts directs (par exemple, un interrupteur différentiel haute sensibilité). Pendant l’installation,
respecter scrupuleusement les normes en vigueur pour les installations. Pour la connexion électrique
utiliser seulement un câble flexible de caoutchouc <HAR> d’une section de 1-1,5mm
2
.
Les appareils sont équipés avec un pièce de câble H07RN-F déjà connexe et étanche.
Pour une connexion rapide à la ligne électrique utiliser le connecteur ACS/CR1 ou un
système similaire pour garantir au moins le dégrée IP67
IP66 totalement protégé contre poussière
protégé contre les jets d’eau assimilables aux paquets de mer
IP67 totalement protégé contre la poussière -
étanche pour immersion temporaire
fig. 4
x2
fig. 5
produit avec caractéristiques selon les
Directives Communautaires Européennes
instructions de montage - entretien
REMARQUE: les instructions d’assemblage ci-jointes informent l’utilisateur des modalités d’entretien et de rechange des lampes. Il est interdit d’effectuer toute manipulation
et/ou transformation de l’appareil, qui doit être installé et utilisé tel qu’il a été fourni et selon les normes nationales pour les installations. La non conformité des installations
conduit à l’annulation de toute forme de garantie; l’entreprise ne peut pas être tenue pour responsable des dommages causés par une mauvaise installation. L’INSTALLATION
DOIT ÊTRE EFFECTUÉE PAR UN PERSONNEL QUALIFIÉ.
Contrôle qualité: Pour toute réclamation, nous vous prions de bien vouloir contacter notre société ou notre organisation de vente, en citant le numéro de
commande et le numéro qui contremarque l’appareil
. / Sous réserve de modifications des spécifications techniques!
ROTATION OPTIQUE: Seulement pour les modèles D44K/T2-5VLW...., il est possible de basculer
l’optique jusqu’à 0° et ± 15° en exerçant une légère pression sur le disque gradué fig.4 et fig.5.
ATTENTION:
Couper l’alimentation avant toute intervention.
Version Classe I isolation simple:
mise à la terre nécessaire
Version Classe II double isolation: Il ne nécessite
pas d’une mise à la terre de protection
prévu pour situations difficiles,
peut supporter des chocs pas inférieurs à 6,5 Nm
Remplacer l’écran de protection si endommagé
avec du verre plan float trempé - épaisseur 10mm,
résistant aux chocs 6,5Nm selon EN60598-1
Led risque du groupe 2
Attention: possible émissions de rayonnements optiques de cet appareil.
Ne regardez pas la source de lumière, peut endommager v os yeux.
Uniquement pour les modèles D44K/T2-5VLW*-SB et D44K/T2-5VLW*-NB
il est interdit l’élimination comme ordure urbaine
le rammassage separé est obligatoir lorsque le produit
est à la fin de sa vie
Caractéristiques de l’appareil - signification des symboles portés sur l’étiquette:
• appareil d’éclairage pour montage encastré dans le sol pour l’intérieur et l’extérieur.
Apte à supporter le charge de véhicules avec des pneus gonflés avec air, poids
maximum statique ou dynamique: 3500Kg

MI/1659 - 10aed. DEU - 05/2017
D44K - tellux T2
1
MONTAGE UNTER DER ERDE, NICHT BEFAHRBAR:
für eine richtige Montage, muss wie folgt vorgegangen werden:
1) das Gerät nicht in Senkungen installieren (Abb.1), in denen sich lecht Schmutz und
Feuchtigkeit ansammeln kann.
2) beziehen sich auf Abb.2. Machen Sie ein Loch (Coring) im Nährboden von ausreichender Größe.
3) Den oberen Teil des Loches mit einer vorgefertigten Verschalung mit einem Ausmass
von 40x40x40 cm verstärken. Der obere Rand der Verschalung muss ca. 3/4 cm aus
dem Boden herausragen und abfallende Flanken nach aussen haben, um das Abfliessen
des Wassers zu erleichtern und das Ansammeln von Schmutz zu vermeiden.
4) Das Loch mit einer Mischung aus Sand und Kies bis zu 35 cm unter dem oberen Rand
der Verschalung füllen. Reichlich mit Wasser begiessen, damit sich die Mischung richtig
festsetzt und eine wasserdurchlässige kompakte und gleichmässige Schicht bildet.
5) Auf den so erhaltenen Boden des Loches vier Backsteine mit einer Schicht Mörtel
einsetzen, um eine feste Basis für das Chassis des Gerätes zu schaffen, die 2/3 cm aus
Vorgefertigtem Einbauschacht.
6) Das Loch um das Chassis herum mit einer Mischung aus Sand und Kies ausfüllen,
die gut festgedrückt werden muss, wobei gleichzeitig die Linienkabel des Gerätes für
die elektrische Verbindung ausgerichtet werden müssen.
MONTAGE UNTER DER ERDE, BEFAHRBAR - Die Anweisungen 1-2-3-4 wie oben angegeben befolgen
5) vgl. Abbildung 3, Legen Sie ein Bett aus leichtem Zement an, auf dem Sie den Betonblock aufsetzen; achten Sie dabei darauf, in der Mitte ein Loch mit Durchmesser von
mindestens 20 cm fürs Dränage. Ein Durchgang für die Kabeln vorsehen.
6) Das Chassis des Gerätes in einen Zementboden einlassen, der auf 200 Kg Zement des Typs 325 pro Kubikmeter Mischung bemessen ist. Der Zementblock muss einen
Durchmesser (oder eine Seite) von mindestens 35 cm haben. Der obener Rand des aussenes Schachtels mit der Fußgängeroberflache aufmerksam anpassen. (Abb.3)
Abb. 1
JA
NEIN
3 4 cm
Füllung mit gut verdichtetem
Sand und Kies
Äusseres
Chassis des
Gerätes
Dränagegrund aus mittels
Bewässerung festgesetztem
Sand und Kies, gut gestampft
und verdichtet
Abb. 2
Basisbacksteine
mit einer Schicht
Mörtel fixiert
vorgefertigter
Einbauschacht
ca. 40x40x40cm
Leitungskabeln
270
Ø 215
200
35cm
Betonblock
Magerschicht
Abb. 3 dränierende
Schicht
Leitungskabeln
Äusseres
Chassis des
Gerätes
8 mm
Rahmen
obener Faden des
Schachtels auf der
Strasseroberfläche
nivelliert
Verbindung
des Zubehörs
ACS/CR1
Apparate die in allen zugänglichen Arealen verwendet werden können außer,
nach EN60598-2-13, in den speziellen Arealen wo die maximale Glastemperatur von 40°C ist.
Begeh- und befahrbar mit max. Glastemperatur 75°C
Statische Belastbarkeit 20 kN.
Nicht in Arealen installieren wo Schneeräumer eingesetzt werden.
LED-VERSION:
Die Lichtquelle dieses Geräts darf nur vom Hersteller, seinem Kundendienst oder entsprechend qualifiziertem Personal ausgetauscht werden.
Verbindung des
Zubehörs ACS/CR1
WARTUNG:
• vor jeglichem Wartungseingriff Spannung abschalten.
• Das Gerät von dem äusseren Chassis entfernen und auf Bodenhöhe bringen.
• Achtung: im Fall von beschädigtem Kabel H07RN-F, Bruch des Schutzschirmes
oder Eindringen von Wasser darf die Leuchte nicht verwendet werden.
Schalten Sie die Leuchte vom Strom ab und kontaktieren Sie unser Unternehmen
oder unsere Verkaufsorganisation für den Austausch oder die Reparatur.
• Das Glas der Leuchte sowie alle Aussenflächen des Gerätes müssen regelmässig
gereinigt werden, so dass Ablagerungen von Schmutz ausgeschlossen sind.
Solche Ablagerungen beinhalten die Gefahr einer Überhitzung und verhindern
die Vorschriftsmässige Lichtabstrahlung und Wärmedissipation.
ELEKTROANSCHLUSS
ACHTUNG: die elektrische Verbindung muss von einem qualifizierten Installateur durchgeführt werden.
ACHTUNG: bei Beschädigung der Leuchte kann der Schutzgrad beeinträchtigt werden mit daraus
folgendem Eindringen von Wasser und Isolierungsverlust. Es wird daher empfohlen, die elektrische
Anlage mit einem Zusatzschutz gegen direkte Kontakte (z. B. mit einem hochempfindlichen
Differentialschalter) auszurüsten. Bei der Installation die geltenden anlagentechnischen Vorschriften
unbedingt befolgen. Für die elektrische Verbindung ein flexibles <HAR> Gummikabel mit Querschnitt
von 1-1,5mm
2
benützen.
Die Geräte sind mit einem Stück HO7RN-F Kabel ausgestattet, der schon verbunden und getestet ist.
Für eine schnelle und sichere Verbindung an der elektrischen Leitung die ACS/CR1 Anschlussstelle
oder eine ähnliche verwenden die einen Grad von mindestens IP67 gewährleistet.
OPTISCHE ROTATION: Nur für Modelle D44K/T2-5VLW...., es ist möglich den Optik
vom 0° bis ± 15° mit leichtem Druck auf der Teilscheibe Abb.4 und Abb. 5.
Das Entsorgen im Hausmüll ist verboten!
Bei Ablauf der Lebensdauer bitte beachten:
Abfalltrennung ist Pflicht
Wenn beschädigt, der Schutzschirm mit float gehärtetem
Flachglass austauschen, 10mm Dicke und 6,5Nm
stoßfest nach EN60598-1
IP66 Absolut staubdicht Schutz bei Überflutung
IP67 Absolut staubdicht Schutz bei Untertauchen
Belastbarkeit: kann Stösse von einer Kraft bis 6,5 Nm ertragen
Abb. 4
x2
Schutzklasse I Einfache Isolierung:
Erfordert einen Schutzleiter
Schutzklasse II Doppelte Isolierung
Eine Erdung ist nicht erforderlich
Abb. 5
Das Produkt entspricht den Richtlinien
der Europäischen Gemeinschaft
Montageanleitung - Instandhaltung
WICHTIGER HINWEIS: diese Montageanleitung informiert den Anwender über die korrekten Wartungsmaßnahmen und den Austausch der Lampen. Jede Manipulation und/
oder Veränderung des Geräts, das in dem gelieferten Zustand installiert und verwendet werden muss und den nationalen Normen für Anlagen entspricht, ist verboten.
Bei unsachgemäßer Installation verfallen jegliche Garantieansprüche und die Firma haftet nicht für Schäden aufgrund einer unsachgemäßen Installation. DIE INSTALLATION
MUSS VON QUALIFIZIERTEM FACHPERSONAL DURCHGEFÜHRT WERDEN.
Qualitätskontrolle: Sollten Sie Reklamationen haben, wenden Sie sich an unsere Firma oder an unsere Verkaufsorganisation unter Angabe des Bestelldatums
und der Kennummer des Geräts
. / Technische Anderungen vorbehalten!
ACHTUNG:
Vor Installationen und Instandhaltungsarbeiten die Spannung trennen.
Led riskogruppe 2
Warnung: dieses Produkt kann gefährliche optische Strahlungen emittieren.
Schauen Sie nicht in die Lichtquelle, kann Ihre Augen schädigen.
Nur für Modelle D44K/T2-5VLW*-SB und D44K/T2-5VLW*-NB
Eigenschaften - Bedeutung der Symbole auf dem Typenschild:
• Begehbare Bodeneinbauleuchte für den Innen-und Außenbereich.
Hält das Gewicht von Kraftfahrzeugen mit Gummireifen aufgepumpt mit Luft,
aus maximalen Gewicht statisches oder dynamisches: 3500Kg
