Chamberlain SP10W12V User manual

1
BEFORE STARTING
Read and follow all instructions. Disconnect ALL power and
batteries to the operator. Do not connect batteries until
instructed.
NOTE: These instructions and illustrations may vary slightly from
the solar panel you purchased.
SOLAR PANEL INSTALLATION GUIDE
MODELS SP10W12V AND SP20W12V
Solar Panel
Solar Panel Mounting Bracket
Model SP10W12V (1)
Model SP20W12V (2) Hex Bolt
Model SP10W12V (2)
Model SP20W12V (4) Hex Nut
Model SP10W12V (2)
Model SP20W12V (4)
Washer
Model SP10W12V (2)
Model SP20W12V (4)
Lag Screw
Model SP10W12V (2)
Model SP20W12V (4)
To avoid SERIOUS PERSONAL INJURY or DEATH from a
moving gate, disconnect ALL electric and battery power
BEFORE performing ANY service or maintenance.
CARTON INVENTORY
HARDWARE
REQUIREMENTS
OPERATOR MODEL
NUMBER BATTERY APPLICATION BATTERY TRAY SOLAR HARNESS KIT CONTROL BOX WIRING PAGE REFERENCE
CSL24VDC, CSL24U,
CSW24VDC, CSW24U 7AH not required Model K94-37236 Not required 4, 6
33AH REQUIRED
(Model K10-36183) Model K94-37236 Not required 4, 6
RSL12VDC, RSL12U,
RSW12VDC, RSW12U 7AH Not required Model K94-37236 Not required 5, 6
33AH Not required Model K94-37236 Not required 5, 6
LA400CONTU,
LA400VDC,
LA500CONTU,
LA500VDC
7AH Not required Model K94-37236 Not required 4, 6
33AH REQUIRED
(Model K10-36183) Provided with
XLSOLARCONTU Model XLSOLARCONTU 4, 6
LA412CONTU,
LA412VDC 7AH Not required Not required Not required 5, 6
33AH Not required Not required Model
XLSOLARCONTU 5, 6
LA500 7AH n/a n/a n/a n/a
33AH REQUIRED
(Model K10-36183) Provided with XLSOLARCONTU Model
XLSOLARCONTU 4, 6
CSL24V, CSW24V 7AH n/a n/a n/a n/a
33AH REQUIRED
(Model K75-34986-2) Model K94-36596 Not required 4, 6
RSW12, RSL12,
LA400, LA412 n/a Not required Not required Not required 7
WARNING: This product can expose you to chemicals
including lead, which are known to the State of California to
cause cancer or birth defects or other reproductive harm.
For more information go to www.P65Warnings.ca.gov
NOTE: Battery quantity and wiring configuration vary depending on the operator. For example, 24vdc operators require 2 batteries in
series, and 12vdc operators require 1 battery or 2 batteries in parallel. Consult the operator installation manual for detailed battery
information.

2
SELECT SITE
Solar panel recommendations are based upon the average solar radiation and the temperature effects on batteries in the given zones as
shown on the map below. Local geography and weather conditions may require additional solar panels. Solar powered gate operator
installations are not supported in northern climates. This is due to cold weather and a reduced number of hours of sunlight during the
winter months. The cycles/day ratings published in the owner's manuals are approximations. Ratings vary based on gate construction,
installation, and temperature. Solar panels cannot be installed in areas that experience long periods of heavy fog, lake effect snow, or
rain. Refer to your gate operator owner's manual for the number of panels to achieve the cycles per day required for your application.

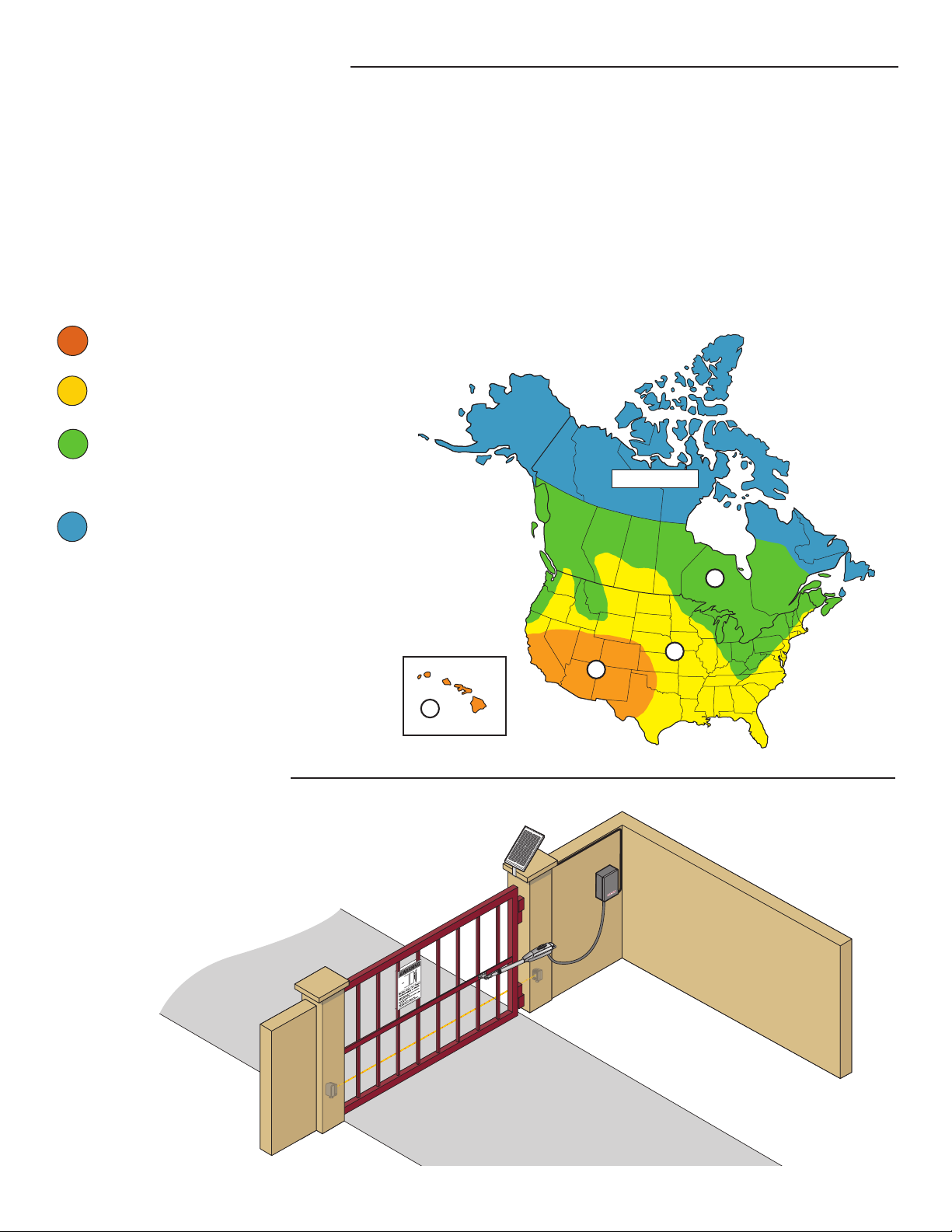

SOLAR ZONES
ZONE 1 (6 Hours of Sunlight/Day): Ideal for
solar application
ZONE 2 (4 Hours of Sunlight/Day):
Recommended for solar application
ZONE 3 (2 Hours of Sunlight/Day): Success of
solar application will depend on type of gate
operator and location of the solar panel
NOT AVAILABLE
NOT AVAILABLE
1
1
2
3
Solar Panel
(Facing South)
COMPLETED OVERVIEW
1
2
3

3
TIP: The area around the solar panel(s)
should be clear of shadows or obstructions
to the sun for a 180° arc east to west.
INSTALLATION
Solar panel(s) MUST be installed facing south. Use a compass to determine direction. Below are general instructions for installing the
solar panel(s). Your installation may vary slightly depending on the solar panel purchased.
1. Position the mounting bracket on the mounting surface. Mark and drill holes.
2. Secure the solar panel to the mounting bracket using the hex bolts, hex nuts and washers provided.
3. Secure the solar panel to the mounting surface using lag screws provided.
POSITION
The location of the panel(s) is critical to the success of the
installation. In general, the panel(s) should be mounted using the
provided angle bracket facing due south. The solar panel(s) should
be mounted in an area clear of all obstructions and shade from
buildings and trees. If the panel(s) is not casting a shadow, the
battery is not being charged.
NOTE: Tall trees or buildings that do not shade the solar panel(s)
in the summer could shade the solar panel(s) during the winter
months when the sun sits lower in the sky.
Mounted Panel Must Face SOUTH
Mounting
Surface
Mounting
Surface
123
Hex Nut
Washer
Hex Bolt
MAXIMUM WIRE LENGTH (FEET)
AMERICAN
WIRE GAUGE
(AWG)
20 WATTS OF
PANELS 40 WATTS OF
PANELS
60 WATTS OF
PANELS
16 235 (71.6 m) 115 (35.1 m) 80 (24.4 m)
14 375 (114.3 m) 190 (57.9 m) 125 (38.1 m)
12 600 (182.9 m) 300 (91.4 m) 200 (61 m)
10 940 (286.5 m) 475 (144.8 m) 315 (96 m)
Chart assumes: copper wire, 65˚C, 5% drop, 30V nominal
Sun’s Position
South
180°
Winter Sun Height
Summer Sun Height
Up to 15°
South
TIP: To optimize the system for winter
operation the angle can be increased an
additional 15° (solar panel(s) sits more
vertical).

4
WIRING
Refer to the manual for complete wiring instructions. Follow the instructions according to your application.
To reduce the risk of SEVERE INJURY or DEATH:
• ANY maintenance to the operator or in the area near the operator MUST NOT be performed until disconnecting the electrical
power (AC or solar and battery) and locking-out the power via the operator power switch. Upon completion of maintenance the
area MUST be cleared and secured, at that time the unit may be returned to service.
• ALL electrical connections MUST be made by a qualified individual.
To “BATT DC POWER”
input on control board
33AH BATTERIES
(IN SERIES)
7AH BATTERIES
(IN SERIES)
A
BC
D
AJ15 Plug
BRed wire for 33AH battery
connections
CBlack wire for 33AH battery
connections
DWhite jumper wire for 33AH battery
connections
ITEMS NEEDED FOR
24V APPLICATIONS
A
Existing Jumper
(battery connections) (solar panel
connections)
The remaining wires in the kit are not needed
for 24V applications.
To “BATT DC POWER”
input on control board
WIRE THE BATTERIES - 24V APPLICATIONS
(To Solar Panels) (To Solar Panels)
Models: LA400CONTU, LA400VDC, LA500CONTU, LA500VDC, LA500, CSL24VDC, CSL24U, CSW24VDC, CSW24U (for models CSL24V
and CSW24V refer to the wiring instructions provided with the Solar Harness Kit [Model K94-36596]).

5
To “BATT DC POWER”
input on control board
ONE 7AH BATTERY
TWO 7AH BATTERIES
(IN PARALLEL)
A
BRed wire for 33AH battery
connections
CBlack wire for 33AH battery
connections
ERed jumper wire for two 7AH
battery connections
To “BATT DC POWER”
input on control board
Fuse
The remaining wires in the kit are not needed for 12V applications.
FBlack jumper wire for two 7AH
battery connections
(fuse)
E
F
BC
To “BATT DC POWER”
input on control board
ONE 33AH BATTERY
Models: LA412CONTU, LA412VDC, RSL12VDC, RSL12U, RSW12VDC, RSW12U

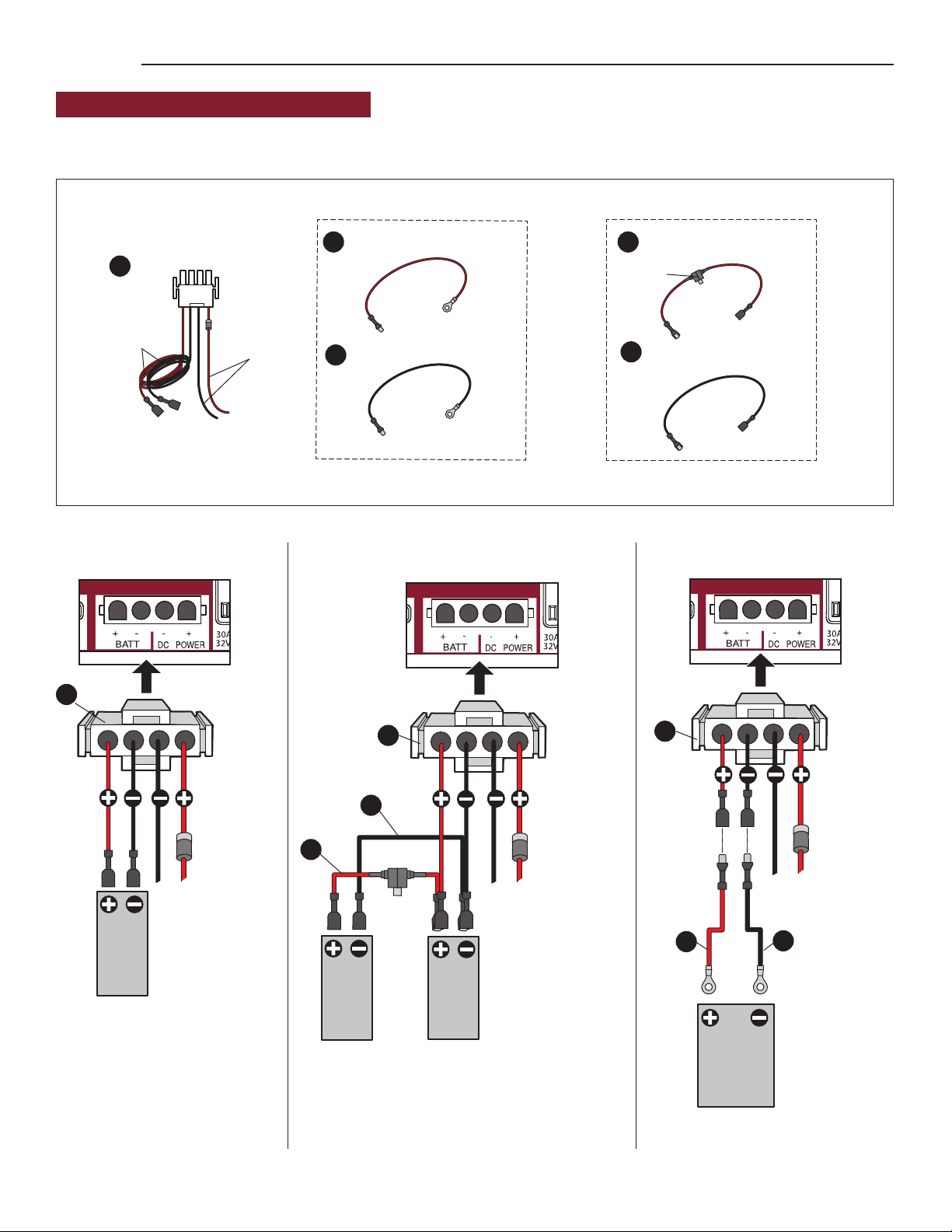

WIRE THE BATTERIES - 12V APPLICATIONS
WIRING
AA
(To Solar Panels) (To Solar Panels) (To Solar Panels)
AJ15 Plug
ITEMS NEEDED FOR 12V APPLICATIONS
(battery connections) (solar panel
connections)

6
WIRING
WIRE THE SOLAR PANELS - 24V APPLICATIONS
20W APPLICATION
(IN SERIES) 40W APPLICATION (IN SERIES) 60W APPLICATION (IN SERIES)
(To Batteries) (To Batteries) (To Batteries) (To Batteries) (To Batteries)
10W 10W 10W 10W
10W 10W
10W 10W
10W 10W
10W 10W
20W 20W 20W 20W
10W 10W
WIRE THE SOLAR PANELS - 12V APPLICATIONS
10W APPLICATION
(IN PARALLEL) 20W APPLICATION (IN PARALLEL) 30W APPLICATION (IN PARALLEL)
10W 10W 10W
10W 10W 10W
10W20W 20W
(To Battery(ies) (To Battery(ies) (To Battery(ies) (To Battery(ies) (To Battery(ies)
Models: LA412CONTU, LA412VDC, RSL12VDC, RSL12U, RSW12VDC, RSW12U
Models: LA400CONTU, LA400VDC, LA500CONTU, LA500VDC, LA500, CSL24VDC, CSL24U, CSW24VDC, CSW24U (for models CSL24V
and CSW24V refer to the wiring instructions provided with the Solar Harness Kit [Model K94-36596]).

7
AC PWR/
SOLAR
J4
AC PWR/
SOLAR
J4
Control Board
Example
Red Black
Solar Panel
To avoid SERIOUS INJURY or DEATH from a moving gate:
• Disconnect ALL electric and battery power BEFORE performing ANY service or maintenance.
• Connect solar panels ONLY in accordance with gate operator instructions.
• DO NOT connect solar panel(s) when power supply is connected.
12 VDC APPLICATIONS
When multiple panels are required, they should be wired in parallel as shown below.
24 VDC APPLICATIONS
Multiple panels are required, they should be wired in series as shown below.
AC PWR/
SOLAR
J4
Control Board
Example
RED
RED
RED
BLACK
BLACK
BLACK
+
+
-
-
Control Board
Example
WIRING

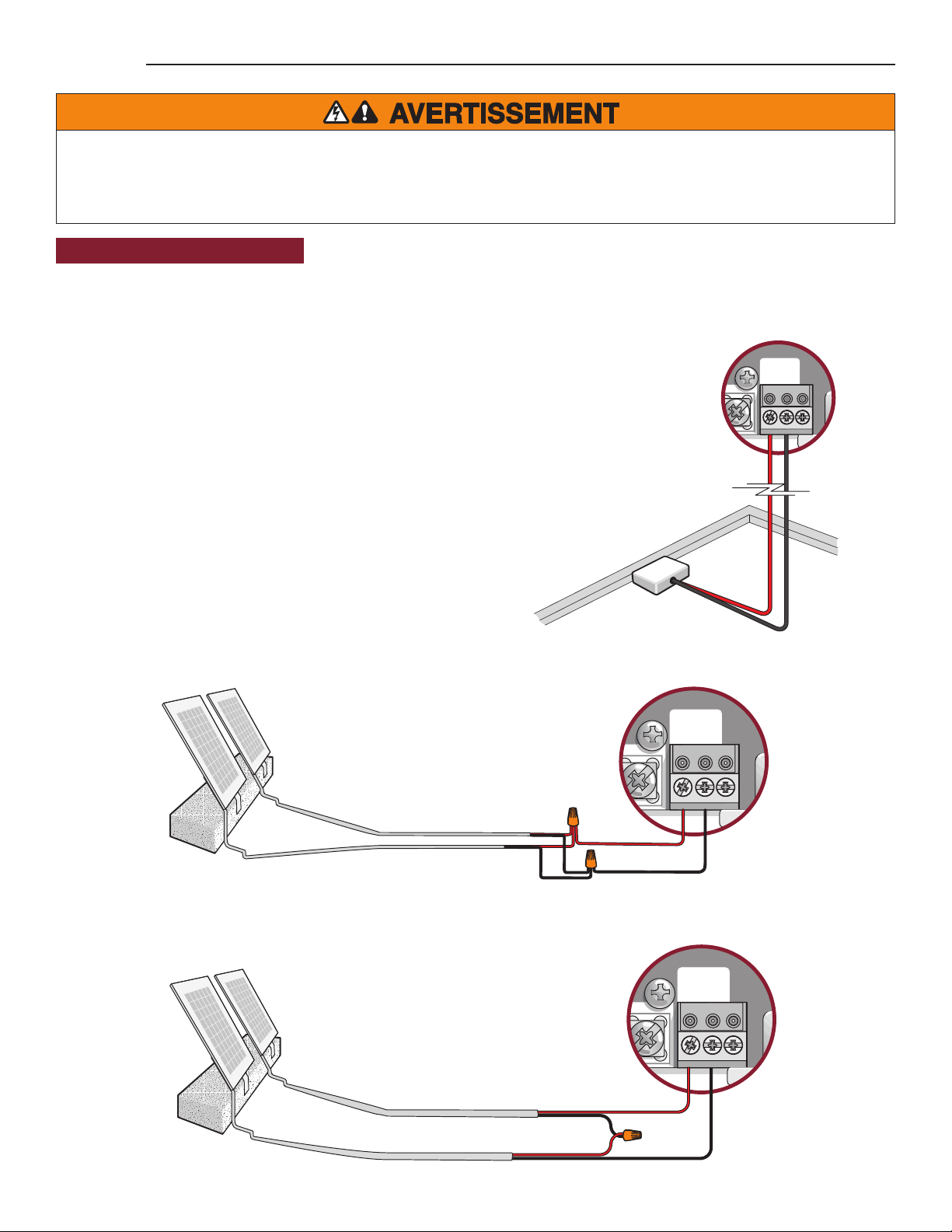

WIRE THE SOLAR PANELS
Models: RSW12, RSL12, LA400, LA412
Follow all gate operator instructions for the maximum wattage and type of solar panels to be connected (refer to your operator manual).
1. Disconnect all power and batteries from the control board.
2. Run the solar panel wires to the bottom of the control box.
3. Connect the solar panel wires to the input on the control board
designated for solar. Red wire to positive (+) and black wire to
negative (-). NOTE: Labels for input on the control board may
vary depending on your model, refer to the owner's manual to
determine which input is for solar power.
4. Reconnect the batteries and verify that the operator and all
entrapment protection devices work correctly.
5. Use the cable ties to secure the solar panel cable away from
places where it could be damaged.

8
TROUBLESHOOTING
NOTE: Follow these steps if any of the components of the solar kit or the gate operator fail to operate properly.
FOR TECHNICAL SUPPORT CALL OUR TOLL FREE NUMBER:
1-800-528-2806
MAINTENANCE
The glass of the solar panel(s) should be cleaned monthly to keep the panels operating at peak performance. Debris or dirt on the
surface will diminish or completely obstruct the panels’ ability to charge the operator.
NOTE: If panel(s) become damaged in any way, they must be replaced.
SYMPTOM SOLUTION
OPERATOR DOES NOT POWER UP
WHEN SOLAR PANEL IS CONNECTED. 1. Too cloudy or dark. There may not be enough sunlight to power up the operator. If the
solar panel is not casting a shadow, there is not enough sunlight to power the operator.
2. Solar panel is obstructed. Check the orientation and position of the solar panel to make
sure it is facing south. Make sure the glass of the panel is clean and free of debris.
3. Wire disconnected. Recheck the wiring and make sure that the panel is connected to the
solar input on the control board. If multiple panels are used, make sure they are wired up
in parallel with red wires connected to red wires and black wires connected to black wires.
OPERATOR POWERS UP BUT DOES NOT
RUN PROPERLY. 1. Batteries are not connected. The system requires the batteries to run. Make sure there is
a connection at the battery and the control board.
2. Batteries are low. Make sure that the batteries are fully charged. It may require a full day
of bright sunlight to recover discharged batteries with the solar panel.
3. Obstruction sensed. Make sure that all safety inputs are clear. Make sure that no cables or
other obstructions are preventing the gate(s) from moving freely.
OPERATOR WORKS FINE FOR SEVERAL
WEEKS OR MONTHS BUT THEN
BATTERIES DIE.
1. Batteries not being charged. Make sure the solar panel is facing south and free of all
obstructions throughout the day. Make sure the panel is clean of debris and connected
correctly to the control board.
2. Operator is over used. Consult the cycles/day chart in the gate operators owner's manual
to determine if the operator is being over cycled based on the number of solar panels
being used. It may be necessary to add a second panel.
3. Batteries are old. As batteries age, their ability to store energy decreases. Batteries
typically must be changed every 3 to 5 years, depending on usage, temperature, and other
factors.
LiftMaster.com

9
AVANT DE COMMENCER
Lire et observer toutes les instructions. Accéder au boîtier de
commande de l’opérateur de barrière et déconnecter
l’alimentation et les batteries. Ne pas connecter les batteries avant
d’en avoir reçu instruction.
REMARQUE : Ces instructions et illustrations peuvent varier
légèrement du panneau solaire que vous avez acheté.
GUIDE D’INSTALLATION DE PANNEAU SOLAIRE
MODÈLES SP10W12V ET SP20W12V
Panneau solaire
Support de montage du
panneau solaire
Modèle SP10W12V (1)
Modèle SP20W12V (2)
Boulon hexagonal
Modèle SP10W12V (2)
Modèle SP20W12V (4) Écrou hexagonal
Modèle SP10W12V (2)
Modèle SP20W12V (4)
Rondelle
Modèle SP10W12V (2)
Modèle SP20W12V (4)
Tire-fond
Modèle SP10W12V (2)
Modèle SP20W12V (4)
Pour éviter des BLESSURES GRAVES ou MORTELLES causées
par une barrière en mouvement, débrancher TOUTE
alimentation électrique et par batterie AVANT TOUTE
intervention de service ou d’entretien.
INVENTAIRE DE L’EMBALLAGE
MATÉRIEL
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
EXIGENCES
NUMÉRO DE MODÈLE
DE L’OPÉRATEUR APPLICATION DE BATTERIE BAC SUPPORT POUR BATTERIES FAISCEAU DE FILS POUR APPLICATION
SOLAIRE
BOÎTIER DE
COMMANDE RÉFÉRENCE À LA PAGE SUR LE
CÂBLAGE
CSL24VDC, CSL24U,
CSW24VDC, CSW24U 7AH non requis Modèle K94-37236 non requis 4, 6
33AH REQUIS
(Modèle K10-36183)
Modèle K94-37236 non requis 4, 6
RSL12VDC, RSL12U,
RSW12VDC, RSW12U 7AH non requis Modèle K94-37236 non requis 5, 6
33AH non requis Modèle K94-37236 non requis 5, 6
LA400CONTU,
LA400VDC,
LA500CONTU,
LA500VDC
7AH non requis Modèle K94-37236 non requis 4, 6
33AH REQUIS
(Modèle K10-36183) Fourni avec le
XLSOLARCONTU Modèle
XLSOLARCONTU 4, 6
LA412CONTU,
LA412VDC 7AH non requis non requis non requis 5, 6
33AH non requis non requis Modèle
XLSOLARCONTU 5, 6
LA500 7AH s/o s/o s/o s/o
33AH REQUIS
(Modèle K10-36183) Fourni avec le
XLSOLARCONTU Modèle
XLSOLARCONTU 4, 6
CSL24V, CSW24V 7AH s/o s/o s/o s/o
33AH REQUIS (Modèle
K75-34986-2) Modèle K94-36596 non requis 4, 6
RSW12, RSL12,
LA400, LA412 n/a non requis non requis non requis 7
REMARQUE: Le nombre de batteries nécessaires et la configuration du câblage varient en fonction de l’opérateur. Par exemple, les
opérateurs de 24 V c. c. exigent deux batteries en série, alors que les opérateurs de 12 V c. c. exigent une seule batterie ou deux
batteries en parallèle. Consulter le manuel d’installation de l’opérateur pour de l’information détaillée sur les batteries.
AVERTISSEMENT : Ce produit peut vous exposer à des
produits chimiques comme le plomb, reconnu par l’État
de la Californie comme cause de cancers, d’anomalies
congénitales et d’autres problèmes liés à la reproduction.
Pour plus d’informations, visitez www.P65Warnings.ca.gov

10
SÉLECTIONNER L’EMPLACEMENT
Les recommandations du panneau solaire sont basées sur l’ensoleillement moyen et les effets de la température sur les batteries des
zones données, comme montrées sur la carte ci-dessous. Les conditions géographiques et météorologiques locales peuvent exiger
l’ajout de panneaux solaires supplémentaires. Les installations l’opérateur de barrière solaire ne sont pas prises en charge dans les
climats nordiques. Cela est attribuable à l’effet du temps froid sur les batteries et au nombre réduit d’heures d’ensoleillement pendant
les mois d’hiver. Les taux de cycles par jour publiés dans les manuels du propriétaire sont des estimations. Les taux varient en fonction
de la construction et de l’installation de la barrière, et de la température. Les panneaux solaires ne peuvent pas être installés dans des
régions où sévissent d’épais brouillards et des précipitations de neige et de pluie à effet de lac. Consulter le Manuel du propriétaire de
votre opérateur pour le nombre de panneaux permettant d’obtenir le nombre de cycles par jour nécessaire à votre application.
ZONES SOLAIRES
ZONE 1 (6 heures d’ensoleillement/jour) :
Idéale pour les applications solaires.
ZONE 2 (4 heures d’ensoleillement/jour) :
Recommandée pour les applications solaires.
ZONE 3 (2 heures d’ensoleillement/jour) : La
réussite d’une l’application solaire dépendra du
type d’opérateur de barrière et de
l’emplacement du panneau solaire.
NON DISPONIBLE
NON DISPONIBLE
1
1
2
3
Panneau solaire
(orienté au sud)
PRÉSENTATION TERMINÉE
1
2
3

11
INSTALLATION
L’installation des panneaux DOIT être orientée vers le sud. Se servir d’une boussole pour déterminer la direction. Des instructions
générales d’installation des panneaux solaires sont fournies ci-dessous. Votre installation peut varier légèrement en fonction du
panneau solaire acheté.
1. Positionner le support de montage sur la surface de montage. Marquer l’emplacement des trous et percer ceux-ci.
2. Fixer le panneau solaire au support de montage avec les boulons et écrous hexagonaux, et les rondelles fournis.
3. Fixer le panneau solaire à la surface de montage avec la quincaillerie appropriée.
POSITIONNEMENT
L’emplacement du ou des panneaux est essentiel à la réussite de
l’installation. En général, les panneaux doivent être montés à l’aide
du support angulaire fourni, et orientés plein sud. Le ou les
panneaux solaires doivent être montés dans une zone libre de
toutes obstructions et ombres créées par des bâtiments et des
arbres. Si les panneaux ne créent pas d’ombre, la batterie ne se
charge pas.
REMARQUE : Les grands arbres ou édifices qui ne créent pas
d’ombre sur les panneaux solaires en été pourraient en créer
pendant les mois d’hiver lorsque le soleil est plus bas dans le ciel.
Le panneau monté doit être orienté au SUD.
Surface de
montage
Surface de
montage
123
Écrou hexagonal
Rondelle
Boulon
hexagonal
LONGUEUR DE FIL MAXIMALE (PIEDS)
CALIBRAGE
AMÉRICAIN
MORMALISE
DES FILS
(AWG)
20 WATTS DES
PANNEAUX 40 WATTS DES
PANNEAUX
60 WATTS DES
PANNEAUX
16 71,6 m (235 pieds) 35,1 m (115 pieds) 24,4 m (80 pieds)
14 114,3 m (375 pieds) 57,9 m (190 pieds) 38,1 m (125 pieds)
12 182,9 m (600 pieds) 91,4 m (300 pieds) 61 m (200 pieds)
10 940 (286.5 m) 475 (144.8 m) 96 m (315 pieds)
Le tableau suppose : fil de cuivre, 65 ˚C, chute de 5 %
Position du soleil
180°
Hauteur du soleil l’hiver
Hauteur du soleil l’été
jusqu’à 15°
Sud
CONSEIL : Pour optimiser le
fonctionnement du système en hiver, il
est possible d’accroître l’angle de 15
degrés de plus (les panneaux sont assis
davantage à la verticale).
CONSEIL : La zone entourant l’emplacement des
panneaux solaires doit être libre de toute ombre ou
obstruction au soleil pour un rayon de 180° d’est en
ouest. Sud

12
CÂBLAGE
Consulter le manuel pour les instructions complètes de câblage. Observer les instructions en fonction de votre application.
Pour réduire le risque de BLESSURES GRAVES, voire MORTELLES:
• TOUTE intervention d’entretien sur l’opérateur ou dans une zone à proximité de l’opérateur NE DOIT PAS être réalisée avant
d’avoir déconnecté l’alimentation électrique (alimentation par courant alternatif, énergie solaire et batterie) et l’avoir verrouillée
par l’interrupteur d’alimentation de l’opérateur. Après avoir terminé la maintenance, la zone DOIT être dégagée et sécurisée, c'est
seulement à ce moment que l'unité peut être remise en service.
• TOUTES les connexions électriques DOIVENT être effectuées par une personne qualifiée.
À l’entrée « BATT DC POWER » sur
le tableau de commande À l’entrée « BATT DC POWER » sur le tableau de commande
PILES 33AH
(EN SÉRIE)
PILES 7AH
(EN SÉRIE)
A
BC
D
A
BFil rouge pour les connexions de
batterie 33AH
CFil noir pour les connexions de
batterie 33AH
DFil blanc de liaison pour les
connexions de batterie 33AH
ARTICLES NÉCESSAIRES
AUX APPLICATIONS DE 24 V
A
Liaison existante
Les fils qui restent dans le nécessaire ne sont
pas utilisés pour les applications de 24 V.
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
Modèles: LA400CONTU, LA400VDC, LA500CONTU, LA500VDC, LA500, CSL24VDC, CSL24U, CSW24VDC, CSW24U (pour les modèles
CSL24V et CSW24V, consulter les instructions de câblage fournies avec la Solar Harness Kit [modèle K94-36596]).
CÂBLAGE DES PILES – APPLICATIONS DE 24 V
(À les panneaux
solaires)
(À les panneaux
solaires)
Fiche 15
(connexion de la pile)
(connexion de
les panneaux
solaires)

13
À l’entrée « BATT DC POWER »
sur le tableau de commande
UNE PILE ET 7AH
DEUX PILES ET 7AH
(EN PARALLÈLE)
A
BFil rouge pour les connexions de
batterie 33AH
CFil noir pour les connexions de
batterie 33AH
EFil de liaison rouge pour deux
connexions de batterie 7AH
À l’entrée « BATT DC POWER »
sur le tableau de commande
Fusible
Les fils qui restent dans le nécessaire ne sont pas utilisés pour les applications de 12 V.
FFil de liaison noir pour deux
connexions de batterie 7AH
E
F
BC
À l’entrée « BATT DC POWER »
sur le tableau de commande
UNE PILE ET 33AH
Modèles : LA412CONTU, LA412VDC, RSL12VDC, RSL12U, RSW12VDC, RSW12U
CÂBLAGE
AA
(À les panneaux
solaires) (À les panneaux
solaires)
(À les panneaux
solaires)
AFiche 15
ARTICLES NÉCESSAIRES AUX APPLICATIONS DE 12 V
(connexion de la pile) (connexion de
les panneaux
solaires)
(fusible)
CÂBLAGE DES PILES – APPLICATIONS DE 12 V

14
CÂBLAGE
APPLICATION DE 20 W
(EN SÉRIE) APPLICATION DE 40 W (EN SÉRIE) APPLICATION DE 60 W (EN SÉRIE)
APPLICATION DE 10 W
(EN PARALLÈLE) APPLICATION DE 20 W (EN PARALLÈLE) APPLICATION DE 30 W (EN PARALLÈLE)
10W 10W 10W
10W 10W 10W 10W
10W 10W 10W 10W
10W 10W
10W
10W
10W
10W
10W
10W
10W
10W
20W 20W
20W 20W 20W 20W
(À le(s)pile(s)) (À le(s) pile(s)) (À le(s) pile(s)) (À le(s) pile(s)) (À le(s) pile(s))
Modèles: LA412CONTU, LA412VDC, RSL12VDC, RSL12U, RSW12VDC, RSW12U
Modèles: LA400CONTU, LA400VDC, LA500CONTU, LA500VDC, LA500, CSL24VDC, CSL24U, CSW24VDC, CSW24U (pour les modèles
CSL24V et CSW24V, consulter les instructions de câblage fournies avec la Solar Harness Kit [modèle K94-36596]).
CÂBLAGE DES PANNEAUX SOLAIRES - APPLICATIONS DE 12 V
CÂBLAGE DES PANNEAUX SOLAIRES - APPLICATIONS DE 24 V
(À les piles) (À les piles) (À les piles) (À les piles) (À les piles)

15
AC PWR/
SOLAR
J4
AC PWR/
SOLAR
J4
Exemple de
carte de
commande
Rouge Noir
Panneau solaire
Pour éviter les BLESSURES GRAVES ou la MORT causées par une barrière en déplacement :
• Débrancher TOUTE alimentation électrique et par batterie AVANT d’effectuer TOUTE intervention ou tout entretien.
• Connecter les panneaux solaires UNIQUEMENT conformément aux instructions de l’opérateur de barrière.
• NE PAS connecter les panneaux solaires lorsque l’alimentation est connectée.
APPLICATIONS DE 12 V C.C.
Lorsque plusieurs panneaux sont nécessaires, ils doivent être câblés en parallèle comme montré
ci-dessous.
APPLICATIONS DE 24 V C.C.
Lorsque plusieurs panneaux sont nécessaires, ils doivent être câblés en série comme montré
ci-dessous.
AC PWR/
SOLAR
J4
Exemple de
carte de
commande
ROUGE
ROUGE
ROUGE
NOIR
NOIR
NOIR
+
+
-
-
Exemple de
carte de
commande
CÂBLAGE
Modèles: RSW12, RSL12, LA400, LA412
Suivre toutes les instructions de l’opérateur de barrière concernant la puissance maximale et le type de panneaux solaires à connecter
(consulter le manuel de votre opérateur).
1. Déconnecter toute alimentation électrique et par batterie du
carte de commande.
2. Acheminer les fils du panneau solaire au bas du boîtier de
commande.
3. Connecter les fils du panneau solaire à l’entrée du carte de
commande désigné pour l’application solaire. Fil rouge à la
borne positive (+) et fil noir à la borne négative (-).
REMARQUE : Les étiquettes d’entrée sur le carte de
commande peuvent varier en fonction du modèle; consulter le
manuel de l’opérateur pour déterminer quelle entrée est
réservée à l’alimentation par énergie solaire.
4. Reconnecter les batteries et vérifier que l’opérateur et tous les
dispositifs de sécurité fonctionnent correctement.
5. Se servir des serre-câbles pour ranger le câble du panneau
solaire à l’écart de tout endroit où il risque d’être endommagé.
CÂBLAGE DES PANNEAUX SOLAIRES
ATTENTION
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT

© 2017, LiftMaster
All Rights Reserved
Tous droits réservés
DÉPANNAGE
REMARQUE : Suivre ces étapes si des composants du nécessaire solaire ou de l’opérateur de barrière ne fonctionnent pas
correctement.
POUR UNE ASSISTANCE TECHNIQUE, COMPOSER LE NUMÉRO GRATUIT :
1-800-528-2806
ENTRETIEN
Le verre des panneaux solaires doit être nettoyé chaque mois pour assurer un fonctionnement optimal des panneaux. Les débris ou la
saleté sur la surface diminueront ou obstrueront complètement l’aptitude des panneaux à charger l’opérateur.
REMARQUE : Tout panneau endommagé de quelque façon que ce soit doit être remplacé.
LiftMaster.com
SYMPTÔME SOLUTION
L’OPÉRATEUR NE SE MET PAS SOUS
TENSION LORSQUE LE PANNEAU
SOLAIRE EST CONNECTÉ.
1. Temps trop nuageux ou trop sombre. Il n’y a peut-être pas suffisamment d’ensoleillement
pour mettre l’opérateur sous tension. Si le panneau solaire ne crée pas d’ombre, il n’y a
alors pas suffisamment d’ensoleillement pour mettre l’opérateur sous tension.
2. Le panneau solaire est obstrué. Vérifier l’orientation et la position du panneau solaire
pour s’assurer qu’il est orienté au sud. S’assurer que le verre du panneau est propre et
libre de tout débris.
3. Câble déconnecté. Revérifier le câblage et s’assurer que le panneau est connecté à
l’entrée solaire sur le carte de commande. Si plusieurs panneaux sont utilisés. s’assurer
qu’ils sont câblés en parallèle avec les fils rouges connectés aux fils rouges et les fils noirs
connectés aux fils noirs.
L’OPÉRATEUR SE MET SOUS TENSION,
MAIS NE FONCTIONNE PAS
CORRECTEMENT.
1. Les batteries ne sont pas connectées. Le système a besoin de batteries pour fonctionner.
S’assurer qu’une connexion existe à la batterie et au carte de commande.
2. Les batteries sont faibles. S’assurer que les batteries sont pleinement chargées. Une
journée complète d’ensoleillement peut être nécessaire pour que se rechargent les
batteries épuisées du panneau solaire.
3. Obstruction détectée. S’assurer que toutes les entrées de dispositifs de sécurité sont
dégagées. S’assurer qu’aucun câble ou aucune autre obstruction n’empêche la ou les
barrières de se déplacer librement.
L’OPÉRATEUR FONCTIONNE
CORRECTEMENT PENDANT PLUSIEURS
SEMAINES OU MOIS, PUIS LES
BATTERIES S’ÉPUISENT
COMPLÈTEMENT.
1. Les batteries ne se chargent pas. S’assurer que le panneau solaire est orienté au sud et
libre de toute obstruction pendant toute la journée. S’assurer que le panneau est libre de
tout débris et connecté correctement au carte de commande.
2. L’opérateur est utilisé de manière excessive. Consulter le tableau de cycles par jour
dans le manuel du propriétaire de l’opérateur pour déterminer si ce dernier effectue trop
de cycles en fonction du nombre de panneaux solaires utilisés. Il peut être nécessaire
d’ajouter un deuxième panneau.
3. Les batteries sont trop vieilles. À mesure que les batteries vieillissent, leur capacité à
stocker de l’énergie diminue. Les batteries doivent être changées en général tous les trois
à cinq ans en fonction de l’usage, de la température et d’autres facteurs.
01-38132D
