OPERATOR'S MANUAL
MODEL #500468-WL-EU
Parallel Kit
Made in China - REV 20220218
READ AND SAVE THIS MANUAL. This manual contains important safety precautions which should be read and understood before operating the product.
Failure to do so could result in serious injury. This manual should remain with the product.
Specifications, descriptions and illustrations in this manual are as accurate as known at the time of publication, but are subject to change without notice.
or visit www.championpowerequipment.co.uk
[phone]
Champion Power Equipment, Inc., Santa Fe Springs, CA USA
ENGLISH
DEUTSCH
FRANÇAIS
SVENSKA

500468-WL-EU - Parallel Kit INTRODUCTION
2
INTRODUCTION
Congratulations on your purchase of a Champion Power
Equipment (CPE) product. CPE designs, builds, and supports
all of our products to strict specifications and guidelines. With
proper product knowledge, safe use, and regular maintenance,
this product should bring years of satisfying service.
Every effort has been made to ensure the accuracy and
completeness of the information in this manual at the time
of publication, and we reserve the right to change, alter and/
or improve the product and this document at any time without
prior notice.
CPE highly values how our products are designed,
manufactured, operated, and serviced as well as providing
safety to the operator and those around the generator.
Therefore, it is IMPORTANT to review this product manual
and other product materials thoroughly and be fully aware
and knowledgeable of the assembly, operation, dangers
and maintenance of the product before use. Fully familiarize
yourself, and make sure others who plan on operating the
product fully familiarize themselves too, with the proper safety
and operation procedures before each use. Please always
exercise common sense and always err on the side of caution
when operating the product to ensure no accident, property
damage, or injury occurs. We want you to continue to use and
be satisfied with your CPE product for years to come.
When contacting CPE about parts and/or service, you will
need to supply the complete model and serial numbers of your
product. Transcribe the information found on your product’s
nameplate label to the table below
CPE TECHNICAL SUPPORT TEAM
[phone]
MODEL NUMBER
500468-WL-EU
SERIAL NUMBER
DATE OF PURCHASE
PURCHASE LOCATION
SAFETY DEFINITIONS
The purpose of safety symbols is to attract your attention to
possible dangers. The safety symbols, and their explanations,
deserve your careful attention and understanding. The safety
warnings do not by themselves eliminate any danger. The
instructions or warnings they give are not substitutes for proper
accident prevention measures.
DANGER
DANGER indicates a hazardous situation which,if not
avoided, will result in death or serious injury.
WARNING
WARNING indicates a hazardous situation which, if not
avoided, could result in death or serious injury.
CAUTION
CAUTION indicates a hazardous situation which, if not
avoided, could result in minor or moderate injury.
NOTICE
NOTICE indicates information considered important, but
not hazard-related (e.g., messages relating to property
damage).

500468-WL-EU - Parallel Kit IMPORTANT SAFETY INSTRUCTIONS
3
EN

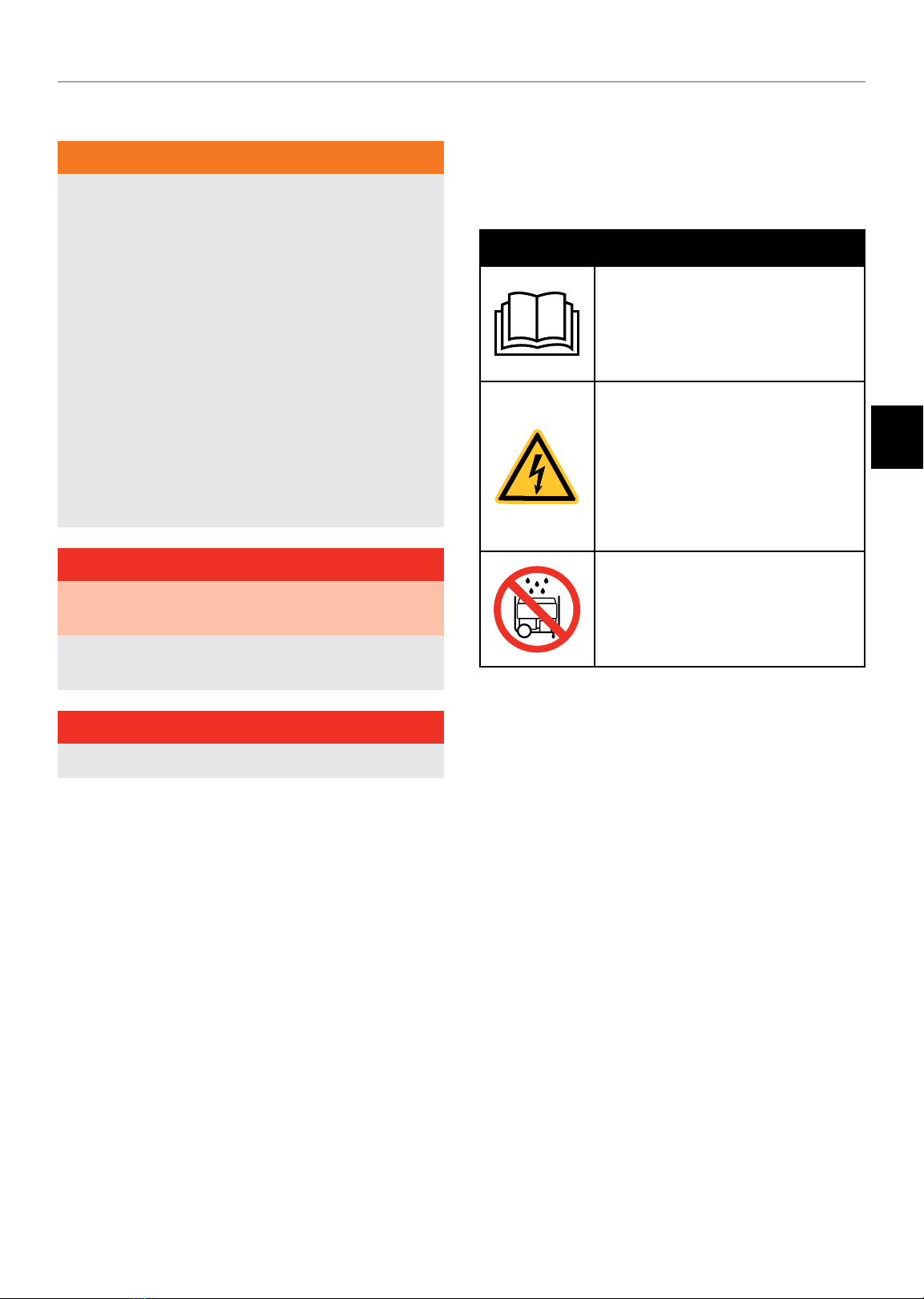

IMPORTANT SAFETY INSTRUCTIONS
WARNING
–ALWAYS turn the generator off and ensure the fuel valve
is closed before connecting the parallel kit.
–ALWAYS inspect for cut, torn or damaged extension
cords before each use and if found DO NOT use.
–NEVER use a parallel kit or its associated plug wires if
cut, torn or damaged.
–ALWAYS keep the parallel kit clean, dry and away from
water, mud or wet surfaces.
–ALWAYS unplug the parallel kit before servicing or
cleaning the generators.
–NEVER plug in more than the rated specified watts for
this parallel kit.
–NEVER connect or disconnect parallel kit while
generators are running.
DANGER
NEVER connect or disconnect parallel kit in standing water,
mud or wet surfaces.
Failure to follow these important safety instructions could
result in personal injury, death or damage to generator/s.
DANGER
This device is for use in a weather protected area only.
Safety Symbols
Some of the following symbols may be used on this
product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to more safely
operate the product.
SYMBOL MEANING
Read Operator’s Manual. To reduce
the risk of injury, user must read and
understand operator’s manual before
using this product.
Electric Hazard. Failure to use in dry
conditions and to observe safe practices
can result in electric shock. Improper
connections to a building can allow current
to backfeed into utility lines, creating an
electrocution hazard. A transfer switch
must be used when connecting to a
building.
Wet Conditions Alert. Do not expose to
rain or use in damp locations.

500468-WL-EU - Parallel Kit CONTROL PANEL
4

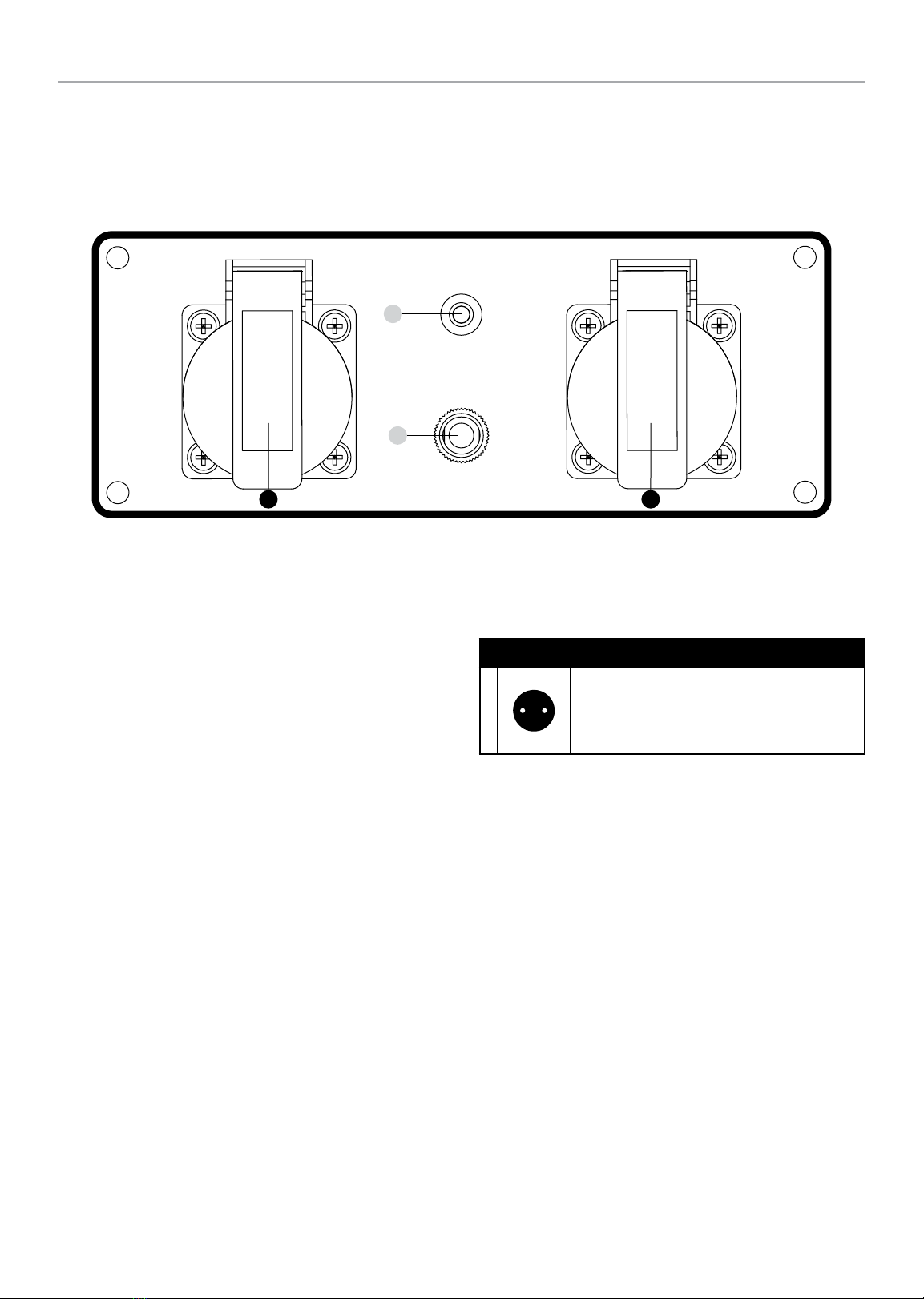

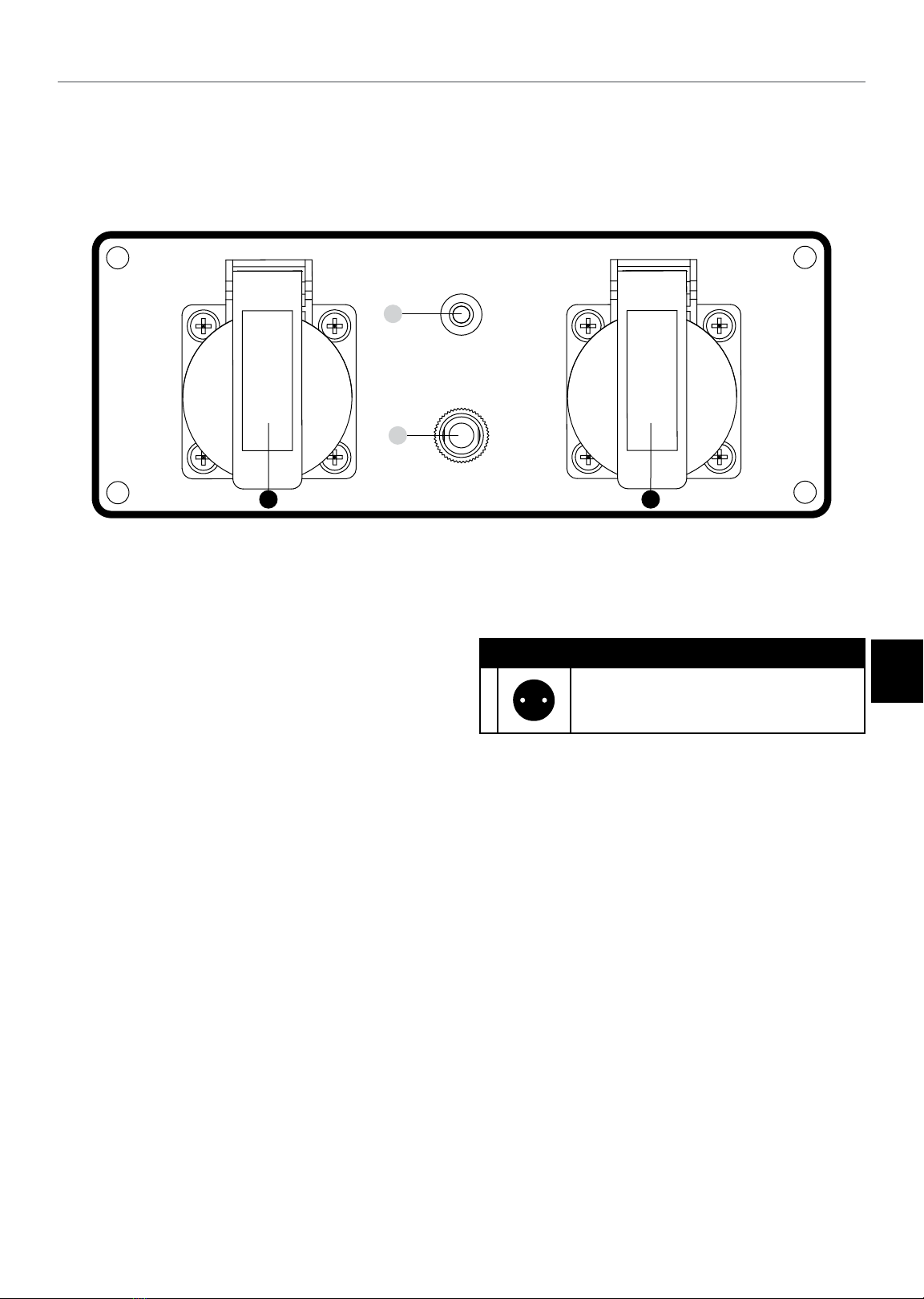

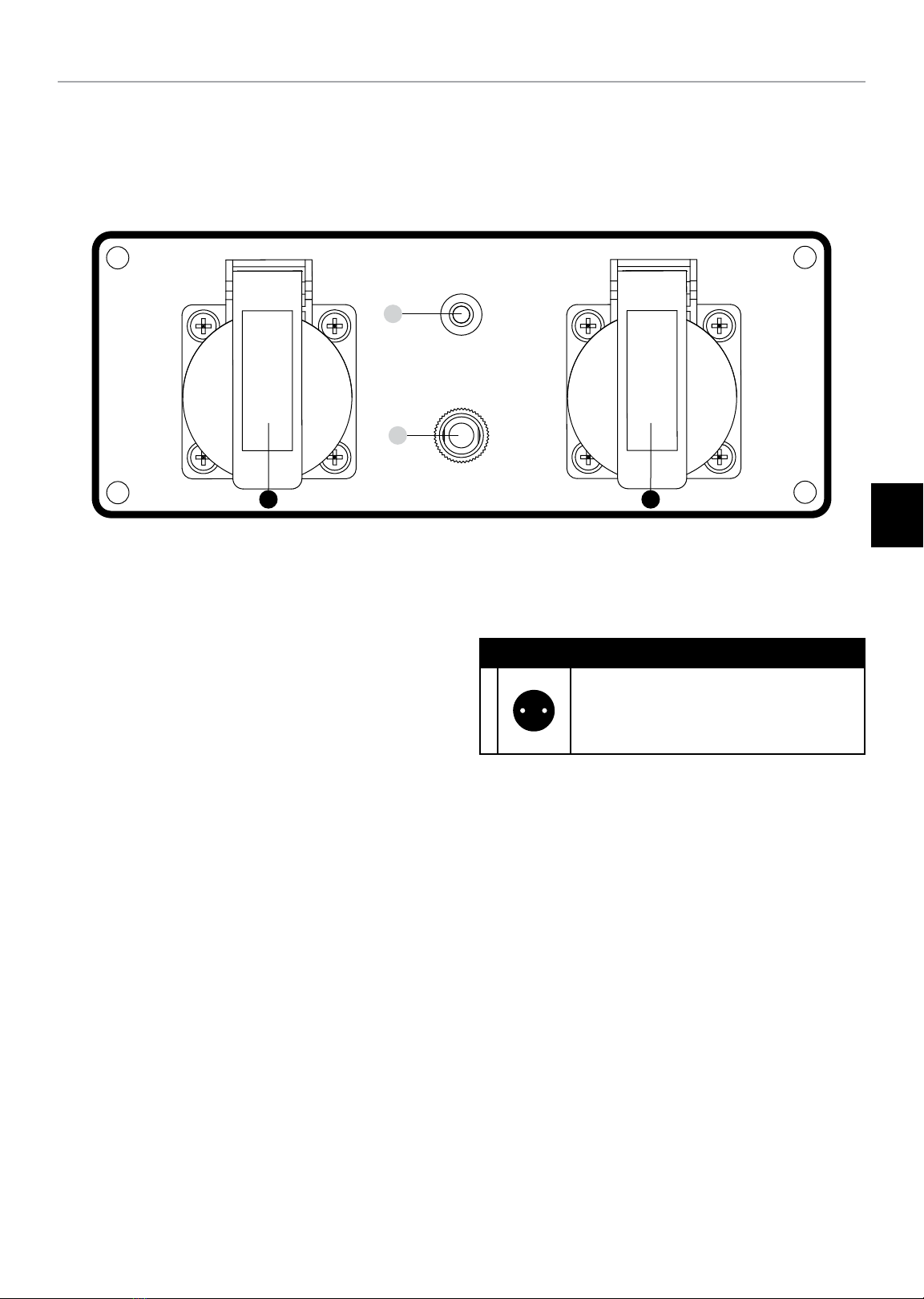

CONTROL PANEL
1. Output Indicator Light – Remains ON during normal
operating conditions. Turns OFF when generator is
overloaded.
2. Circuit Breaker (Push Reset) – Protects the generators
against electrical overloads.
RECEPTACLES
A
(2×) 220 V AC, 16 Amp Receptacle
May be used to supply electrical power for
operation of 220 Volt AC, 16 Amp, single
phase, 50 Hz electrical loads.
1
2
A A

500468-WL-EU - Parallel Kit ASSEMBLY AND OPERATION
5
EN
ASSEMBLY AND OPERATION
This kit is intended for use on Champion Power Equipment
inverters with ParaLINK ports. Please refer to your Inverter
Operator’s Manual for safety rules, start up and shut down
procedures, specifications and troubleshooting.
NOTICE
Before parallel linking two inverters, visit the Parallel Kit
Selector on championpowerequipment.com for compatibility.

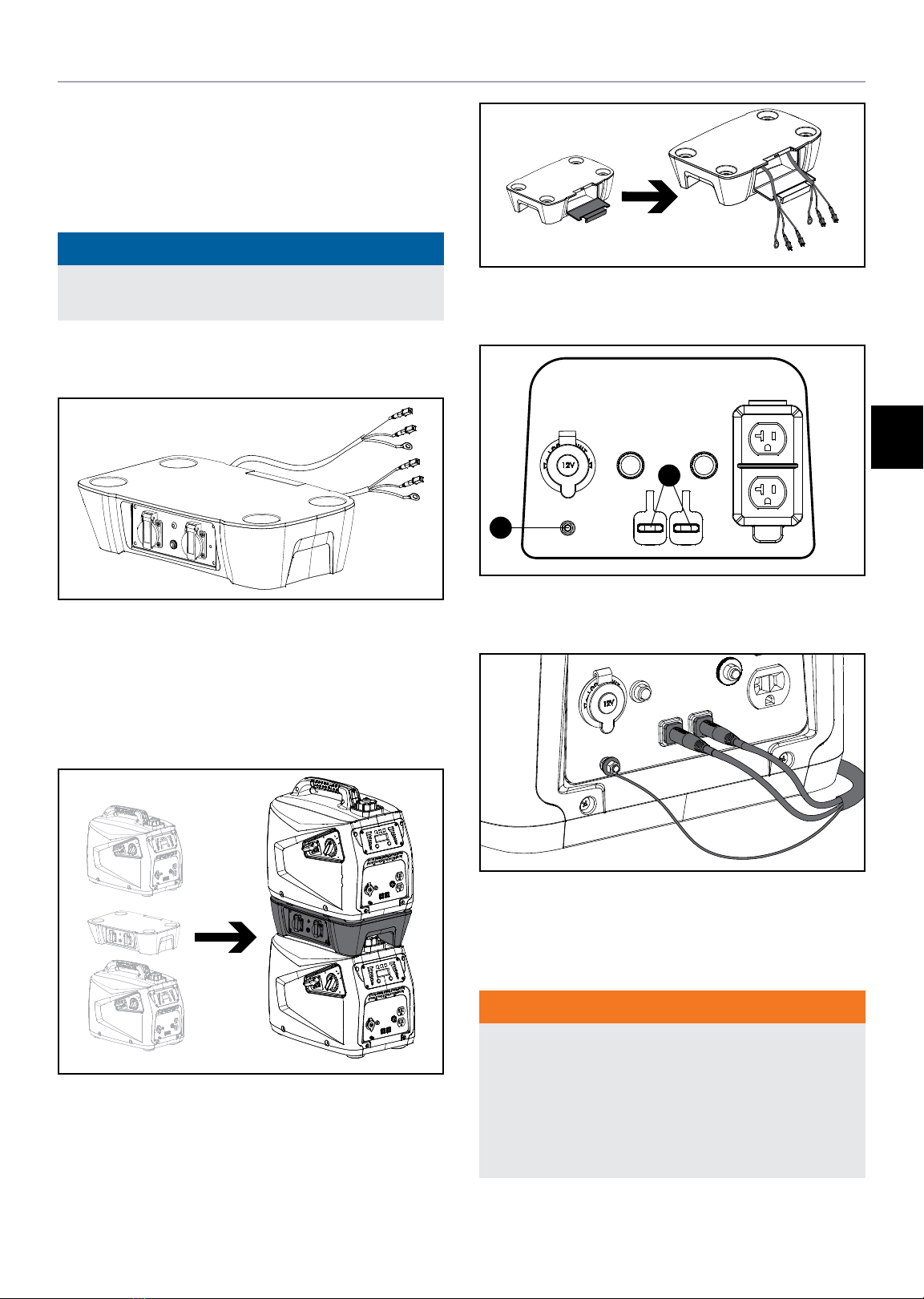

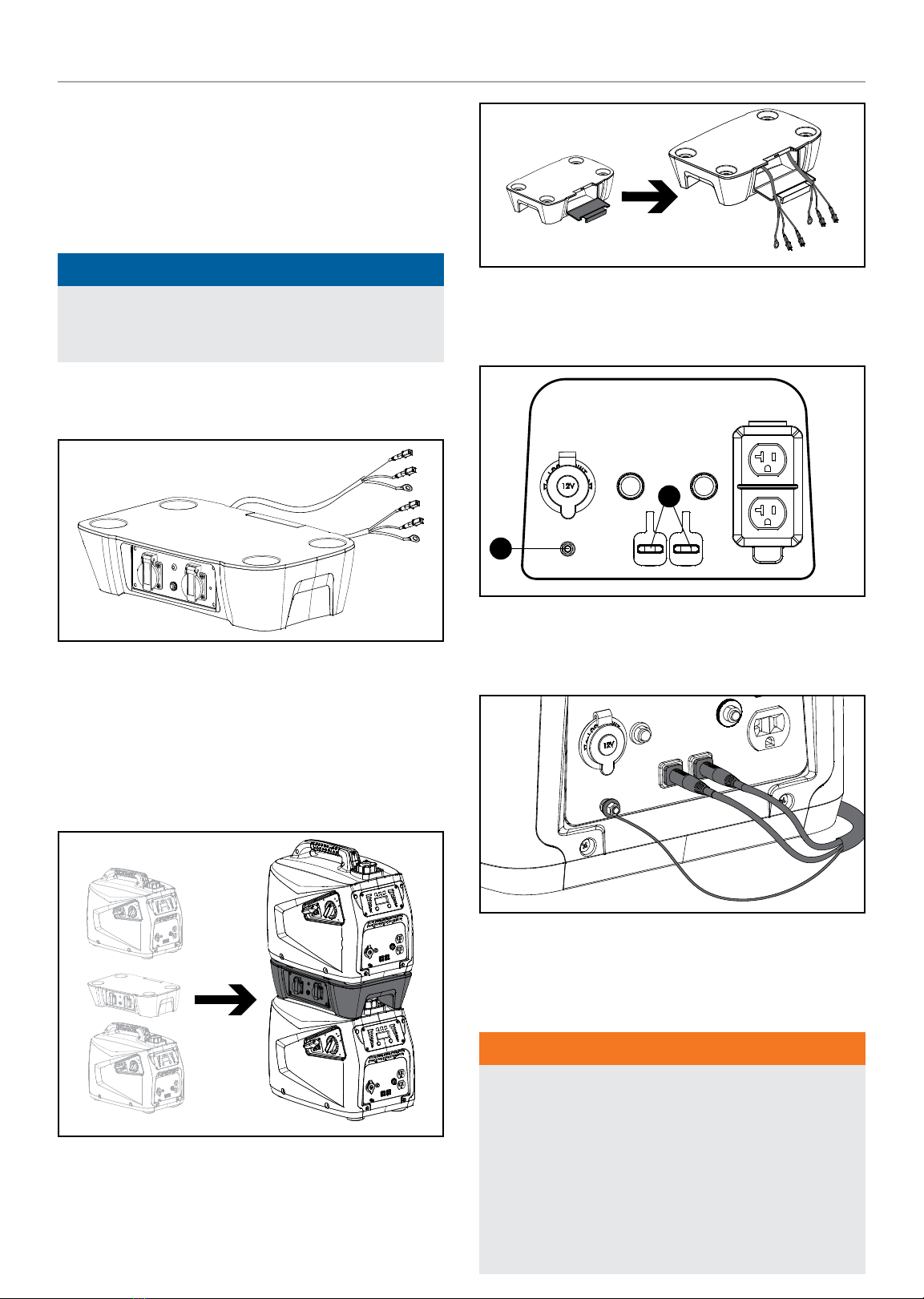

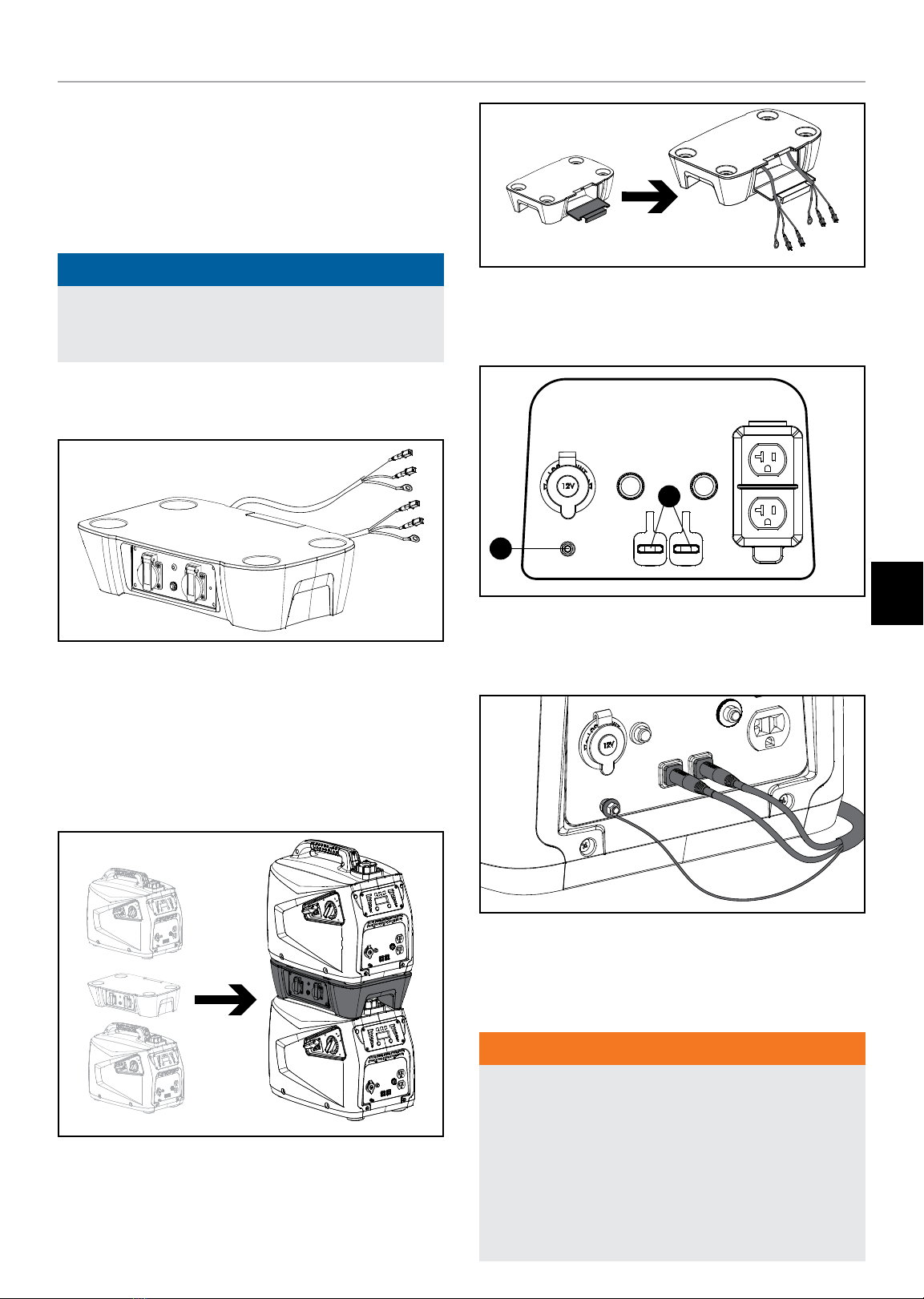

Setup and Operation
1. Turn off and disconnect all electrical loads from both
inverter generators.
2. The two generators may be stacked one on top of the
other by aligning the handle of the lower generator with the
handle recess of the parallel kit. Align the lower pads of the
top generator with the pocket pads of the parallel kit.
3. The economy switch must be in the same position on both
generators.
4. Open rear door panel and take out the power leads and
ground wires. Remove caps from the power leads.
5. Plug one pair of power leads - connecting red to red and
black to black (A), and ground wire (B) to inverter #1.
B
A
6. Plug the second pair of power leads connecting red to red
and black to black (A), and ground wire (B) to inverter #2.
7. Start both inverter engines according to the Operator’s
Manual. Observe the green output indicator light on the
parallel kit panel – when the light is on, you may connect
devices.
WARNING
–Loads up to 16A may be connected to each parallel kit
socket, Max 25A across both sockets.
–Individual loads connected to a generator socket must
be less than the 16(A) amp sockets rating.
–The total electrical load must not exceed 16 amps
(3600 watts).
8. Follow the instructions in your inverter Operator’s Manual
for turning off the generators.

500468-WL-EU - Parallel Kit
6
9. When not in use, power leads and ground wire can be
stored within the parallel kit by accessing the door panel
on the rear of the parallel kit.

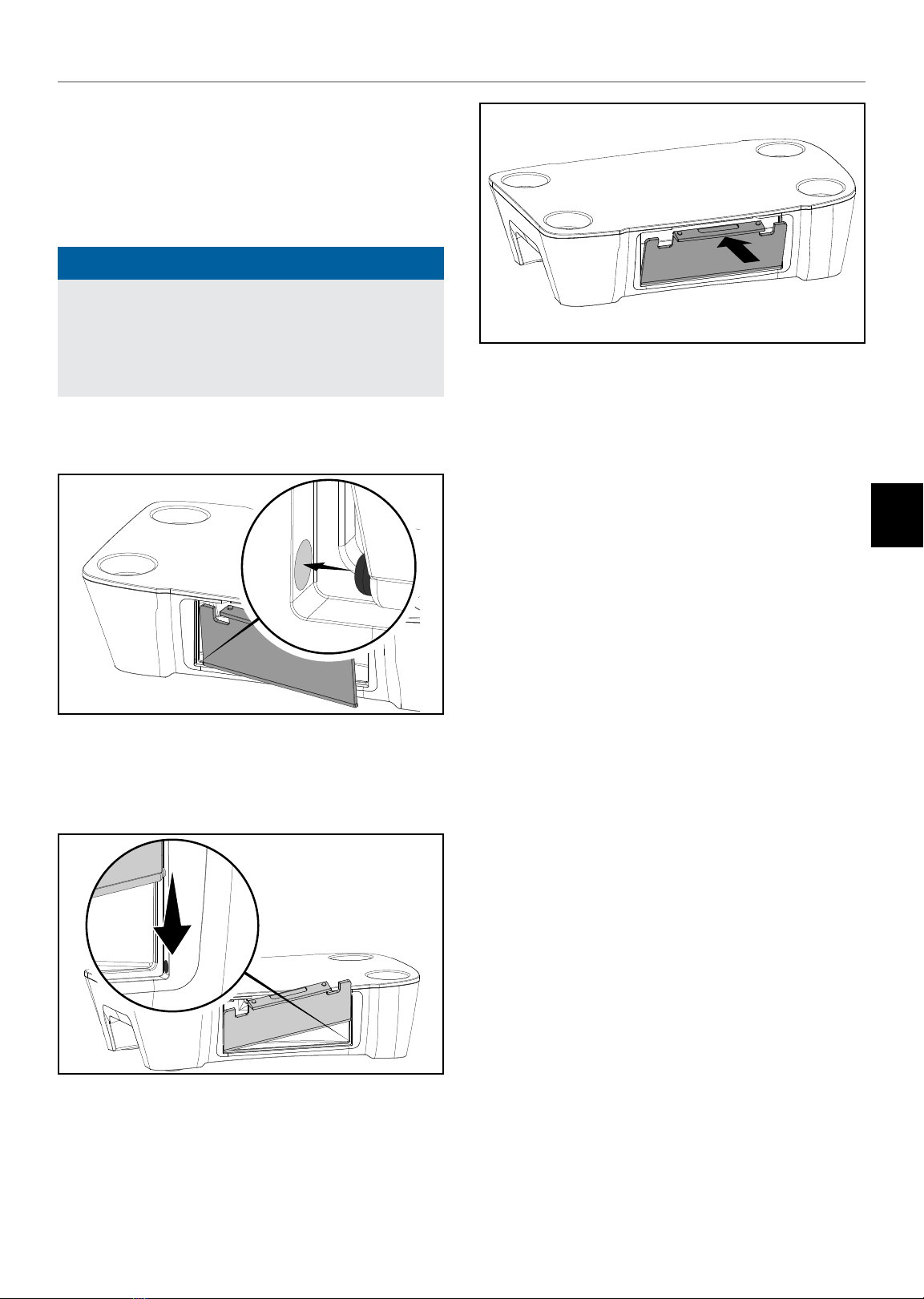

NOTICE
While transporting the unit, there is a chance that the rear
door panel can become detached from the parallel kit unit. If
this happens, follow the steps below to reassemble the door
panel to the body.
10. Line up left door hinge pin with left side pin socket.
11. Place the right side door hinge pin into the door frame
guide slot. Using a steady force from the top right of the
door panel, slide door down until the hinge pin snaps into
place.
12. Make sure door closes properly and that top retaining pins
line up with the top pin sockets.
SPECIFICATIONS
Specifications
Model ........................................... 500468-WL-EU
Volts AC....................................................... 220
Frequency .................................................. 50 Hz
Phase .......................................................Single
Weight ...............................................6.6 lb. (3 kg)
Length ......................................... 19.1 in. (48.7 cm)
Width ......................................... 11.6 in. (29.4 cm)
Height............................................ 4.8 in. (12.2cm)

500468-WL-EU - Parallel Kit EINFÜHRUNG
7
DE
EINFÜHRUNG
Herzlichen Glückwunsch zum Kauf eines CPE-Produkts
(Champion Power Equipment). CPE entwickelt, baut und
unterstützt alle unsere Produkte nach strengen Spezifikationen
und Richtlinien. Bei richtiger Produktkenntnis, sicherer
Anwendung und regelmäßiger Wartung sollte dieses Produkt
viele Jahre lang zufriedenstellende Dienste leisten.
Es wurden alle Bemühungen unternommen, um die Richtigkeit
und Vollständigkeit der Informationen in diesem Handbuch
zum Zeitpunkt der Veröffentlichung zu gewährleisten, und wir
behalten uns das Recht vor, das Produkt und dieses Dokument
jederzeit ohne vorherige Ankündigung zu ändern, zu ergänzen
und/oder zu verbessern.
CPE legt großen Wert darauf, wie unsere Produkte konstruiert,
hergestellt, betrieben und gewartet werden, sowie auf die
Sicherheit des Bedieners und der Personen in der Umgebung
des Generators. Daher ist es WICHTIG, dieses Produkthandbuch
und andere Produktunterlagen vor dem ersten Einsatz gründlich
durchzulesen und sich mit der Montage, dem Betrieb, den
Gefahren und der Wartung des Produkts vollständig vertraut
zu machen. Machen Sie sich vor jedem Einsatz mit den
Sicherheits- und Betriebsvorschriften vertraut. Dasselbe gilt
für alle anderen Personen, die das Produkt bedienen wollen.
Bitte lassen Sie immer Ihren gesunden Menschenverstand
walten und gehen Sie bei der Bedienung des Produkts stets
mit Vorsicht vor,um Unfälle, Sachschäden oder Verletzungen zu
vermeiden. Wir möchten, dass Sie Ihr CPE-Produkt auch in den
kommenden Jahren nutzen können und damit zufrieden sind.
Wenn Sie sich wegen Ersatzteilen und/oder Serviceleistungen
an CPE wenden, müssen Sie jeweils die vollständige Modell-
und Seriennummer Ihres Produkts angeben. Übertragen Sie
die Informationen auf dem Typenschild Ihres Produkts in die
folgende Tabelle:
CPE TECHNISCHER SUPPORT
MODELLNUMMER
500468-WL-EU
SERIENNUMMER
KAUFDATUM
KAUFORT
SICHERHEITSBESTIMMUNGEN
Sicherheitssymbole dienen dazu, Ihre Aufmerksamkeit
auf mögliche Gefahren zu lenken. Beachten Sie die
Sicherheitssymbole und ihre Erklärungen genau und machen
Sie sich mit ihnen vertraut. Durch die Sicherheitshinweise allein
wird eine Gefahr nicht ausgeschlossen. Die darin enthaltenen
Anweisungen oder Warnungen ersetzen nicht die eigentlichen
Unfallverhütungsmaßnahmen.
GEFAHR
GEFAHR weist auf eine gefährliche Situation hin, die,
wenn sie nicht vermieden wird, zum Tod oder zu schweren
Verletzungen führt.
WARNUNG
WARNUNG weist auf eine gefährliche Situation hin, die,
wenn sie nicht vermieden wird, zum Tod oder zu schweren
Verletzungen führen kann.
VORSICHT
VORSICHT weist auf eine gefährliche Situation hin,
die, wenn sie nicht vermieden wird, zu leichten oder
mittelschweren Verletzungen führen kann.
HINWEIS
HINWEIS bezieht sich auf Informationen, die als wichtig
erachtet werden, aber nicht gefahrenbezogen sind (z. B.
Meldungen zu Sachschäden).

500468-WL-EU - Parallel Kit WICHTIGE
8

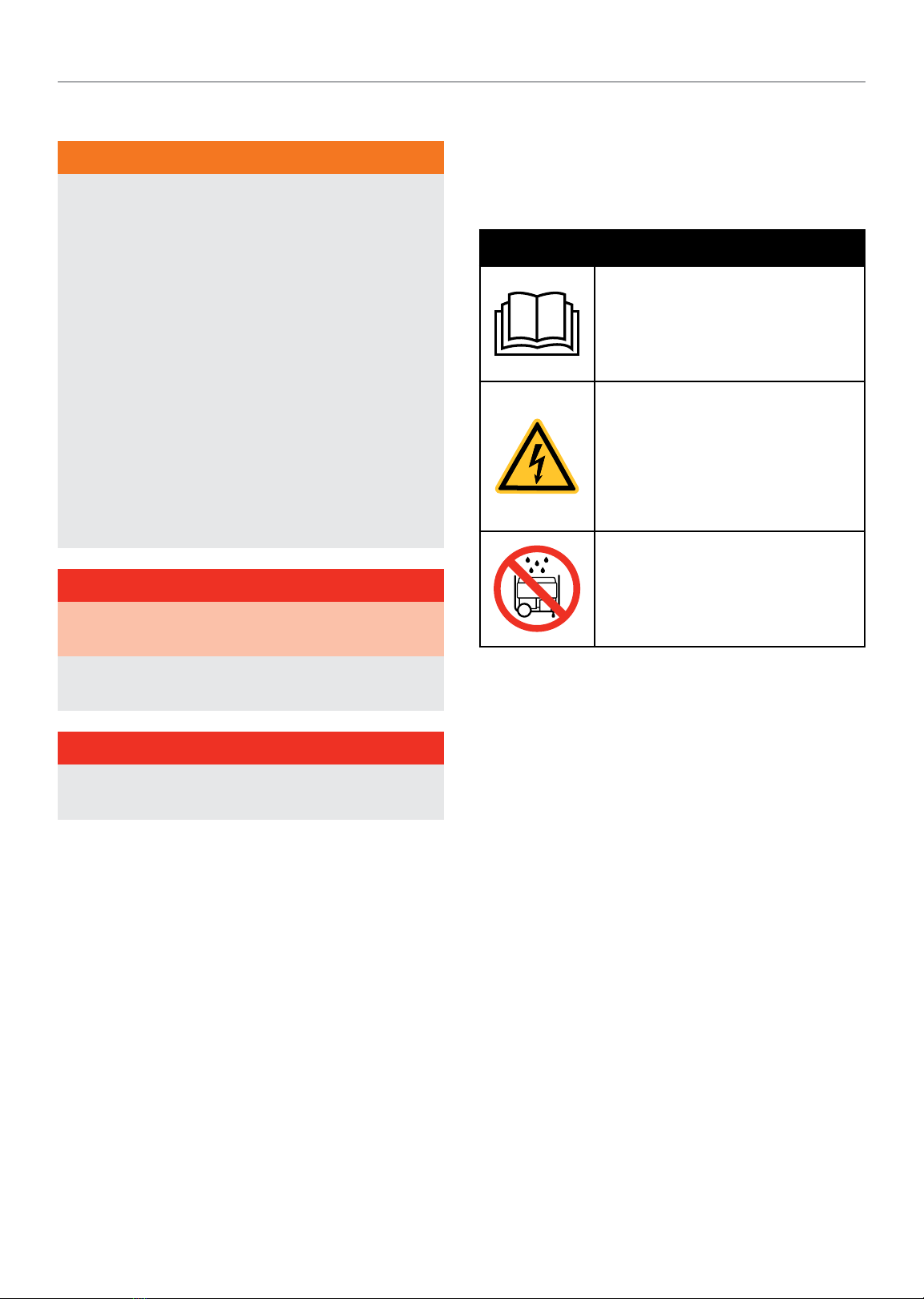

WICHTIGE
WARNUNG
–Schalten Sie den Generator IMMER aus und stellen Sie
sicher, dass das Kraftstoffventil geschlossen ist, bevor
Sie das Parallel kit anschließen .
–Überprüfen Sie IMMER vor jedem Gebrauch
auf geschnittene, gerissene oder beschädigte
Verlängerungskabel und wenn Sie gefunden werden,
verwenden Sie sie NICHT.
–Verwenden Sie NIEMALS ein paralleles Kit oder die
zugehörigen Steckerdrähte, wenn sie geschnitten,
zerrissen oder beschädigt sind.
–Halten Sie das Parallel-Kit IMMER sauber, trocken und
fern von Wasser, Schlamm oder nassen Oberflächen .
–Trennen Sie immer das Parallel kit kit, bevor Sie die
Generatoren warten oder reinigen.
–Stecken Sie NIEMALS mehr als die angegebenen Watt
für dieses parallele Kit ein.
–Verbinden oder trennen Sie NIEMALS ein paralleles Kit,
während Generatoren laufen.
GEFAHR
Verbinden oder trennen Sie NIEMALS parallele
Ausrüstungen in stehendem.
Die Nichtbeachtung dieser wichtigen Sicherheitshinweise
kann zu Personenschäden, Zum Tod oder zur Beschädigung
des/der Generator(en) führen.
GEFAHR
Dieses Gerät ist nur für den Einsatz in einem
wettergeschützten Bereich bestimmt.
Sicherheitshinweise Sicherheitssymbole
Einige von das Folgende Symbole Mai sein gebraucht auf das
Produkt. Bitte studieren sie und lernen ihre Bedeutung. Richtig
Auslegung von diese Symbole Wille erlauben du An mehr sicher
operieren das Produkt.
SYMBOL MEANING
Bedienungsanleitung lesen.
Um das Verletzungsrisiko zu
reduzieren, muss der Benutzer die
Bedienungsanleitung lesen und
verstehen, bevor er dieses Produkt
verwendet.
Elektrische Gefahr. Die
Nichtanwendung unter trockenen
Bedingungen und die Einhaltung
sicherer Umgangs kann zu einem
elektrischen Schlag führen.
Unsachgemäße Verbindungen
zu einem Gebäude kann
Strom in Versorgungsleitungen
zurückgespeist werden, Schaffung
einer Stromschlaggefahr. Ein
Transferschalter muss verwendet
werden, wenn Verbindung zu einem
Gebäude.
Warnung vor nassen Bedingungen.
Nicht Regen aussetzen oder ein
feuchten Orten verwenden.

500468-WL-EU - Parallel Kit KONTROLLEN UND FEATURES
9
DE
KONTROLLEN UND FEATURES
1. Ausgabe Indikator Licht – Überreste AUF während
normal Bedienung Bedingungen. Drehungen AUS wann
Generator ist überladen.
2. Leistungsschalter (Push Reset) – Schützt die
Generatoren vor elektrischer Überlastung.
BEHÄLTER
A
(2×)220 In UND 16 Ampere Buchse
Kann zur Stromversorgung für den Betrieb von
220 Volt UND 16 Ampere, einphasigen, 50 Hz
elektrischen.
1
2
A A

500468-WL-EU - Parallel Kit BAUGRUPPE UND BETRIEB
10
BAUGRUPPE UND BETRIEB
Dieses Kit ist für den Einsatz auf Champion Power Equipment
vorgesehen Wechselrichter mit ParaLINK Häfen. Bitte beziehen
Sie sich auf Ihren Wechselrichter Bedienungsanleitung
für Sicherheitsregeln, An- und Abfahren Prozeduren
Leistungsbeschreibung und Fehlerbehebung.
BEMERKE
Bevor Sie zwei Wechselrichter parallel verbinden,
besuchen Sie den Parallel Bausatz Selektor auf
championpowerequipment.co.uk zur Kompatibilität.
Einrichtung und Operation
1. Schalten Sie alle elektrischen Verbraucher von beiden
Invertergeneratoren aus und trennen Sie sie.
2. Die beiden Generatoren können übereinander gestapelt
werden, indem der Griff des unteren Generators mit dem
Griffmulde des Parallelkits. Richten Sie die unteren Pads
des oberen Generators mit den Taschenpolstern des
Parallelkits aus.
3. Der Economy-Schalter muss sich bei beiden Generatoren in
der gleichen Position befinden.
4. Öffnen Sie die hintere Türverkleidung und entfernen Sie die
Stromkabel und Erdungskabel.
5. Stecken Sie ein Paar Stromleitungen - verbinden Sie Rot
zu Rot und Schwarz zu Schwarz (A) und Massedraht (B) zu
Wechselrichter # 1.
B
A
6. Schließen Sie das zweite Paar Stromkabel an, die Rot mit
Rot und Schwarz mit Schwarz (A) und Massedraht (B) mit
Wechselrichter Nr. 2 verbinden.
7. Starten Sie beide Wechselrichtermotoren gemäß
der Bedienungsanleitung. Beachten Sie die grüne
Ausgangsanzeige auf dem parallelen Kit-Panel – wenn das
Licht leuchtet, können Sie Geräte anschließen.
WARNING
–An jede parallele Kit-Buchse können Lasten bis zu 16A
angeschlossen werden, Max 25A über beide Buchsen.
An die parallelen Kit-Buchsen können Lasten bis zu 25
Ampere angeschlossen werden. Einzelne Verbraucher,
die an Generatorpaneele angeschlossen sind,
müssen kleiner als die Nennleistung von 16 Ampere-
Schalttafelsteckdosen sein.
–Die elektrische Gesamtlast darf 16 Ampere (3600
Watt) nicht überschreiten

500468-WL-EU - Parallel Kit LEISTUNGSBESCHREIBUNG
11
DE
8. Befolgen Sie die Anweisungen in der Bedienungsanleitung
Ihres Wechselrichters, um die Generatoren auszuschalten
9. Bei Nichtgebrauch können Stromleitungen und
Erdungskabel im parallelen Kit gespeichert werden , indem
auf die Türverkleidung auf der Rückseite des parallelen Kits
zugegriffen wird.
BEMERKE
Während Transport von Geräts besteht die Möglichkeit,
dass sich die hintere Türverkleidung von der parallelen
Kit-Einheit lösen kann. Führen Sie in diesem Fallen die
folgenden Schritte aus, um die Türverkleidung wieder an der
Karosserie zusammenzusetzen.
10. Richten Sie den linken Türscharnierstift mit der linken
seitlichen Stiftbuchse aus.
11. Setzen Sie den rechten seitlichen Türscharnierstift in den
Führungsschlitz des Türrahmens ein. Schieben Sie die
Tür mit einer gleichmäßigen Kraft von oben rechts auf der
Türverkleidung nach unten, bis der Scharnierstift einrastet.
12. Stellen Sie sicher, dass die Tür richtig schließt und dass
die oberen Haltestifte mit den oberen Stiftbuchsen
übereinstimmen.
LEISTUNGSBESCHREIBUNG
Modell .......................................... 500468-WL-EU
Volt............................................................ 220
Frequenz ................................................... 50 Hz
Phase .......................................................Single
Gewicht..............................................6.6 lb. (3 kg)
Länge .......................................... 19.1 in. (48.7 cm)
Breite ......................................... 11.6 in. (29.4 cm)
Höhe ............................................. 4.8 in. (12.2cm)

500468-WL-EU - Parallel Kit INTRODUCTION
12
INTRODUCTION
Félicitations pour votre achat d'un produit Champion Power
Equipment (CPE). CPE conçoit, fabrique et offre un soutien à
l'ensemble de nos produits conformément à des spécifications
et des directives strictes. Grâce à une bonne connaissance du
produit, une utilisation sûre et un entretien régulier, ce produit
devrait satisfaire vos besoins pendant plusieurs années.
Nous avons pris toutes les précautions afin d'assurer
l'exactitude et l'exhaustivité des informations contenues dans
ce manuel au moment de la publication, et nous nous réservons
le droit de changer, modifier et/ou d'améliorer le produit et le
présent document à tout moment sans préavis.
CPE accorde une grande importance à la façon dont ses produits
sont conçus, fabriqués, exploités et entretenus, ainsi qu'à
assurer la sécurité de l'opérateur et de ceux qui se trouvent
autour de la génératrice. Par conséquent, il est IMPORTANT de
lire attentivement le manuel du produit et d'autres documents
d'information concernant le produit et d'être pleinement conscient
et informé de l'assemblage, du fonctionnement, des dangers et
de l'entretien du produit avant de l'utiliser. Familiarisez-vous bien
avec le produit et assurez-vous que tout autre personne voulant
l'utiliser fasse de même, en observant les mesures de sécurité
et de fonctionnement appropriées avant chaque utilisation.
Veuillez toujours faire preuve de bon sens et de prudence lors
de l'utilisation du produit pour éviter tout accident, dommage
matériel ou blessure. À l'avenir, nous souhaitons que vous
continuiez à utiliser et à être satisfait de votre produit CPE.
Lorsque vous contactez CPE au sujet des pièces et/ou des
réparations, vous devrez nous fournir les numéros de modèle et
de série complets de votre produit. Transcrivez les informations
trouvées sur l'étiquette de la plaque signalétique de votre
produit dans le tableau ci-dessous
ÉQUIPE DE SOUTIEN TECHNIQUE CPE
NUMÉRO DE MODÈLE
500468-WL-EU
NUMÉRO DE SÉRIE
DATE D'ACHAT
LIEU D'ACHAT
DÉFINITIONS DE SÉCURITÉ
Le but des symboles de sécurité est d'attirer votre attention sur
les dangers potentiels. Il est essentiel de bien comprendre leur
signification. Les avertissements de sécurité n'éliminent pas
tous les dangers. Les instructions ou les avertissements qu'ils
donnent ne remplacent pas les mesures de prévention des
accidents appropriées.
DANGER
Le mot DANGER indique une situation dangereuse qui, si elle
n'est pas évitée, entraînera des blessures graves ou mortelles.
AVERTISSEMENT
Le mot AVERTISSEMENT indique une situation dangereuse
qui, si elle n'est pas évitée, peut entraîner des blessures
graves ou mortelles.
MISE EN GARDE
Le mot MISE EN GARDE indique une situation dangereuse
qui, si elle n'est pas évitée, peut entraîner des blessures
légères ou de gravité modérée.
AVIS
Le mot AVIS indique des informations considérées comme
importantes, mais non liées à un danger (par exemple, des
messages relatifs à des dommages matériels).

500468-WL-EU - Parallel Kit CONSIGNES DE SÉCURITÉ IMPORTANTES
13
FR
CONSIGNES DE SÉCURITÉ
IMPORTANTES
AVERTISSEMENT
–Éteignez TOUJOURS le groupe électrogène et assurez-
vous que le robinet de carburant est fermé avant de
connecter le kit parallèle.
–Inspectez TOUJOURS les rallonges coupées, déchirées
ou endommagées avant chaque utilisation et, le cas
échéant, NE PAS les utiliser.
–N’utilisez JAMAIS un kit parallèle ou ses fils de bougie
associés s’ils sont coupés, déchirés ou endommagés.
–Gardez TOUJOURS le kit parallèle propre, sec et à l’écart
de l’eau, de la boue ou des surfaces humides.
–TOUJOURS débrancher le kit parallèle avant d’entretenir
ou de nettoyer les générateurs.
–NE JAMAIS brancher plus que les watts spécifiés pour
ce kit parallèle.
–NE JAMAIS connecter ou déconnecter le kit parallèle
pendant que les générateurs fonctionnent.
DANGER
NE JAMAIS connecter ou déconnecter le kit parallèle dans
de l’eau stagnante, de la boue ou.
Le non-respect de ces consignes de sécurité importantes
peut entraîner des blessures corporelles, la mort ou des
dommages au(x).
DANGER
Appareil est destiné à être utilisé uniquement dans une zone
protégée contre les intempéries.
Symboles de sécurité
Certains des symboles suivants peuvent être utilisés sur ce
produit. Veuillez les étudier et apprendre leur signification.
Une interprétation correcte de ces symboles vous permettra
d’utiliser le produit en toute sécurité.
SYMBOL MEANING
Lire le manuel de l’opérateur. Pour
réduire le risque de blessure,
l’utilisateur doit lire et comprendre
le manuel de l’opérateur avant
d’utiliser ce produit.
Risque électrique. Le non-respect
de l’utilisation dans des conditions
sèches et du non-respect des
pratiques de sécurité peut entraîner
un choc électrique. Mauvaises
connexions à un bâtiment peut
permettre au courant de se
réinjecter dans les lignes de
services publics, Créant un risque
d’électrocution. Un commutateur
de transfert doit être utilisé lorsque
raccordement à un immeuble.
Alerte de conditions humides. Appareil
est destiné à être utilisé uniquement
dans une zone protégée contre les
intempéries.

500468-WL-EU - Parallel Kit PANNEAU DE COMMANDE
14
PANNEAU DE COMMANDE
1. Voyant de sortie – Reste allumé dans des conditions de
fonctionnement normales. S’éteint lorsque le générateur
est surchargé.
2. Disjoncteur (appuyer reset) – Protège les générateurs
Contre les surcharges électriques..
RÉCEPTACLES
A
(2×) Prise 220 V CA, 16 A Peut être utilisée
pour fournir de l’énergie électrique pour le
fonctionnement de charges électriques 220 V
CA, 16 A, monophasées, 50 Hz.
1
2
A A

500468-WL-EU - Parallel Kit MONTAGE ET FONCTIONNEMENT
15
FR
MONTAGE ET FONCTIONNEMENT
Ce kit est destiné à être utilisé sur les onduleurs Champion
Power Equipment avec ports ParaLINK. Veuillez-vous référer
au manuel de l’opérateur de votre onduleur pour les règles
de sécurité, les procédures de démarrage et d’arrêt, les
spécifications et le dépannage.
NOTICE
Avant de relier en parallèle deux onduleurs, visitez le
sélecteur de kit parallèle sur championpowerequipment.
co.uk pour la compatibilité.
Mise en place et fonctionnement
1. Éteignez et débranchez toutes les charges électriques des
deux générateurs à onduleur.
2. Les deux générateurs peuvent être empilés l’un sur
l’autre en alignant la poignée du générateur inférieur
avec évidemment la poignée du kit parallèle. Alignez les
coussinets inférieurs du générateur supérieur avec les
coussinets de poche du kit parallèle
3. L’interrupteur d’économie doit être dans la même position
sur les deux générateurs
4. Ouvrez le panneau de porte arrière et coupez
l’alimentation. conducteurs et fils de terre. Retirez les
capuchons des câbles d’alimentation.
5. Branchez une paire de câbles d’alimentation - reliant le
rouge au rouge et le noir au noir (A) et le fil de terre (B) à
l’onduleur #1.
B
A
6. Branchez la deuxième paire de fils d’alimentation reliant le
rouge au rouge et le noir au noir (A) et le fil de terre (B) à
l’onduleur #2.
7. Démarrez les deux moteurs d’inverseur conformément au
manuel de l’opérateur. Observez le voyant de sortie vert sur
le panneau du kit parallèle - lorsque le voyant est allumé,
vous pouvez connecter des appareils..
WARNING
–Des charges jusqu’à 16A peuvent être connectées à
chaque prise de kit parallèle, Max 25 A sur les deux
prises.
–Les charges individuelles connectées à une prise de
génératrice doivent être inférieures à la valeur nominale
des prises de 16 (A) ampères.
–La charge électrique totale ne doit pas dépasser 16
ampères (3600 watts) par prise.

500468-WL-EU - Parallel Kit CARACTÉRISTIQUES
16
8. Suivez les instructions du manuel de l’opérateur de votre
onduleur pour éteindre les générateurs
9. Lorsqu’ils ne sont pas utilisés, les câbles d’alimentation et
le fil de terre peuvent être stockés dans le kit parallèle en
accédant au panneau de porte à l’arrière du kit parallèle.
NOTICE
Pendant le transport de l’unité, il est possible que le
panneau de la porte arrière se détache de l’unité du kit
parallèle. Si cela se produit, suivez les étapes ci-dessous
pour remonter le panneau de porte sur la carrosserie.
10. .Alignez la goupille de la charnière de la porte gauche avec
la douille de la goupille du côté gauche.
11. Placez l’axe de charnière de la porte du côté droit dans
la fente de guidage du cadre de la porte. En utilisant une
force constante depuis le coin supérieur droit du panneau
de porte, faites glisser la porte vers le bas jusqu’à ce que
l’axe de la charnière s’enclenche en place.
12. Assurez-vous que la porte se ferme correctement et que
les goupilles de retenue supérieures sont alignées avec les
douilles des goupilles supérieures.
CARACTÉRISTIQUES
Modèle.......................................... 500468-WL-EU
Volts CA....................................................... 220
Fréquence ................................................. 50 Hz
Phasé ....................................................... Mono
Poids.................................................6.6 lb. (3 kg)
Longueur ...................................... 19.1 in. (48.7 cm)
Largeur ...................................... 11.6 in. (29.4 cm)
Hauteur .......................................... 4.8 in. (12.2cm)

500468-WL-EU - Parallel Kit INLEDNING
17
SE
INLEDNING
Gratulerar till ditt köp av en Champion Power Equipment-
produkt (CPE). CPE konstruerar, bygger och stödjer alla våra
produkter enligt strikta specifikationer och riktlinjer. Med rätt
produktkunskap, säker användning och regelbundet underhåll
bör denna produkt ge år av tillfredsställande service.
Alla ansträngningar har vidtagits för att säkerställa
informationens noggrannhet och fullständighet i den här
bruksanvisning vid publiceringen, och vi förbehåller oss rätten
att ändra, modifiera och/eller förbättra produkten och detta
dokument när som helst utan föregående meddelande.
För CPE är det både av stort värde hur våra produkter utformas,
tillverkas, används och servas och att vi ger säkerhet för
operatören och människor runt generatorn. Därför är det
VIKTIGT att innan produkten används gå igenom produktens
bruksanvisning och annat produktmaterial noga och ha fullständig
kontroll på och kunskap om montering, drift, faror och underhåll
av produkten. Bekanta dig med, och se till att andra som planerar
att använda produkten också bekantar sig med de korrekta
säkerhets- och driftsförfarandena före varje användning. Använd
alltid sunt förnuft och var försiktig när du använder produkten
för att säkerställa att inga olyckshändelser, egendoms- eller
personskador uppstår. Vi vill att du ska fortsätta använda och
vara nöjd med din CPE-produkt under de kommande åren.
Du måste uppge fullständiga modell- och serienummer på
dinprodukt när du kontaktar CPE om delar och/eller service.
Skriv ner informationen som finns på din produkts typskylt i
tabellen nedan.
CPE TEKNISKT SUPPORTTEAM
MODELLNUMMER
500468-WL-EU
SERIENUMMER
INKÖPSDATUM
INKÖPSPLATS
SÄKERHETSDEFINITIONER
Syftet med säkerhetssymboler är att uppmärksamma dig på
eventuella faror. Säkerhetssymbolerna och deras förklaringar
förtjänar din noggranna uppmärksamhet och förståelse.
Säkerhetsvarningarna eliminerar inte i sig någon fara. De
instruktioner eller varningar de ger ersätter inte lämpliga
åtgärder för att förebygga olyckshändelser.
FARA
FARA betecknar en farlig situation som, om den inte undviks,
kommer att leda till dödsfall eller allvarliga personskador.
VARNING
VARNING betecknar en farlig situation som, om den inte
undviks, kan leda till dödsfall eller allvarliga personskador.
FÖRSIKTIGHET
FÖRSIKTIGHET betecknar en farlig situation som, om den
inte undviks, kan leda till mindre eller måttliga personskador.
OBSERVERA
OBSERVERA betecknar information som anses viktig,
men inte är farorelaterad (t.ex. meddelanden som avser
egendomsskada).

500468-WL-EU - Parallel Kit VIKTIGA SÄKERHETSANVISNINGAR
18
VIKTIGA SÄKERHETSANVISNINGAR
VARNING
–Stäng ALLTID av elverket och se till att bränslekranen är
stängd innan du ansluter parallellkitet.
–Inspektera ALLTID efter avskurna, trasiga eller skadade
kablar före varje användning, om det upptäcks, använd
INTE .
–Använd ALDRIG parallellkitet om dess tillhörande
kontaktledningar är skurna, trasiga eller skadade.
–Håll ALLTID parallellkitet ren, torr och borta från vatten,
lera eller våta ytor.
–Koppla ALLTID ur parallellkitet innan du servar eller
rengör elverken.
–Koppla ALDRIG in mer än de märkta watten för detta
parallellkit.
–Anslut eller koppla ALDRIG bort parallellkitet när
elverken är igång.
FARA
Anslut eller koppla ALDRIG bort parallellsatsen I stående
vatten, lera eller..
Att inte följa dessa viktiga säkerhetsinstruktioner kan leda
till personskada, dödsfall eller skada på elverk.
FARA
Denna enhet är endast avsedd för användning I ett
väderskyddat område.
Säkerhetssymboler
Några av följande symboler kan användas på denna produkt.
Vänligen studera dem och lär dig deras betydelse. Korrekt
tolkning av dessa symboler gör att du kan använda produkten
på ett säkrare sätt.
SYMBOL BETYDELSE
Läs Användarmanualen. För att
minska risken för skada måste
användaren läsa och förstå
bruksanvisningen innan denna
produkt används.
Elektrisk fara. Underlåtenhet att
använda i torra förhållanden och
att iaktta säkra metoder kan
resultera i elektriska stötar. Felaktiga
anslutningar till en byggnad
kan tillåta ström att backa in i
elledningar.
Varning för våta förhållanden. Utsätt
inte för regn eller använd på fuktiga
platser.

500468-WL-EU - Parallel Kit KONTROLLPANEL
19
SE
KONTROLLPANEL
1. Strömindikator – Läge ON när parallellkitet används
korrekt. Läge OFF vid överlast.
2. Automatsäkring (Tryck för att återställa) – Skyddar
elverket vid överlast.
ELUTTAG
A
2 x 220V AC, 16A
Används för drift av 220 Volt AC, 16 A, enfas,
50 Hz elektriska laster.
1
2
A A

500468-WL-EU - Parallel Kit MONTERING OCH ANVÄNDNING
20
MONTERING OCH ANVÄNDNING
Detta kit är avsett för användning på Champion elverk med
ParaLINK-portar. Se bruksanvisningen för ditt inverterelverk
för säkerhetsregler, start- och avstängningsprocedurer,
specifikationer och felsökning.
OBSERVERA
Före användning av parallellkopplingskit, besök “parallel
kit Selector på championpowerequipment.co.uk för
kompatibilitet.
Parallellkoppla
1. Säkerställ att bägge elverken är avstängda och att alla
elektriska laster är bortkopplade innan du installerar
parallellkitet.
2. Elverken kan staplas ovanpå varandra genom att passa in
handtaget på det nedre elverket med parallellkitet. Placera
sedan det övre elverket på parallellkitet.
3. Ekonomifunktionen på elverken måste stå I samma läge på
bägge elverken.
4. Öppna luckan på parallellkitet och ta ut kablarna
5. Koppla in strömkablarna – anslut röd till röd och svart till
svart(A), och jordningskabel (B) till elverk #1.
B
A
6. Koppla in det andra paret strömkablar – Anslut röd till röd
och svart till svart (A) och jordkabel (B) till elverk #2.
7. Starta bägge elverken enligt användarmanual. Säkerställ
att det lyser grönt på strömindikatorn på panelen för
parallellkopplingskitet – när lampan lyser kan du ansluta
laster.
WARNING
–Laster upp till 16A kan anslutas till varje uttag på
parallellkitet, max 25A över båda uttagen. Laster som
är anslutna till elverkets egna paneluttag måste vara
mindre än 16A.
–Den totala lasten får inte överstiga 16A (3600W)
8. Följ instruktionerna I användarmanualen för avstängning.
9. Vid förvaring, lägg vackert in kablarna innanför luckan I
paralellkitet.
