Chauvet DJ Obey 6 User manual

Quick Reference Guide

Obey™ 6 QRG EN
2
About This
Guide
The Obey™ 6 Quick Reference Guide (QRG) has basic product
information. Download the user manual from www.chauvetlighting.com
for more details.
Disclaimer
The information and specifications contained in this QRG are subject
to change without notice.
Safety Notes These Safety Notes include important information about installation,
use, and maintenance.
•This product is not intended for permanent installation.
•Only connect this product to a grounded and protected circuit.
•Always disconnect from power before cleaning or replacing the fuse.
•Do not look at the light source when the product is on.
•Make sure the power cord is not crimped or damaged.
•Never disconnect this product from power by pulling on the cord.
•When mounting this product overhead, use a safety cable.
•Do not allow flammable materials close to the unit while operating.
•The voltage of the outlet to which you are connecting this product
must be within the range stated on the decal or rear panel of the
product.
•This product is for indoor use only! (IP20) To prevent risk of fire or
shock, do not expose this product to rain or moisture.
•Always mount this product in a location with adequate ventilation, at
least 20 in (50 cm) from adjacent surfaces.
•Be sure that no ventilation slots on the unit’s housing are blocked.
•Only use the hanging/mounting bracket or the handles to carry this
product.
•The maximum ambient temperature is 104 °F (40 °C). Do not
operate this product at higher temperatures.
•In the event of a serious operating problem, stop using immediately.
•Do not open this product. It contains no user-serviceable parts.
Contact
Outside the U.S., United Kingdom, Ireland or Mexico, contact your
distributor to request support or return a product. Visit
www.chauvetlighting.com for contact information.
What Is
Included
•Obey™ 6
•External power supply •Warranty card •Quick Reference Guide
To Begin
Unpack your Obey™ 6 and make sure you have received all parts in
good condition. If the box or contents appear damaged, notify the
carrier immediately, not CHAUVET®.

Obey™ 6 QRG EN
3
Product
Description
The Obey™ 6 is a universal compact DMX-512 controller ideal for
LED fixtures. It controls up to 6 fixtures individually with up to
6 channels per fixture. Preset color buttons let you quickly and
effortlessly select colors on the fly. Quick Color buttons allow easily
added layered effects. Playback options include manual
RGBAW+UV, automatic mode, Sound-Active mode, chases, color
macros, color fade, and color fade delay. Increase control with
adjustable audio sensitivity, strobe, and blackout effects.

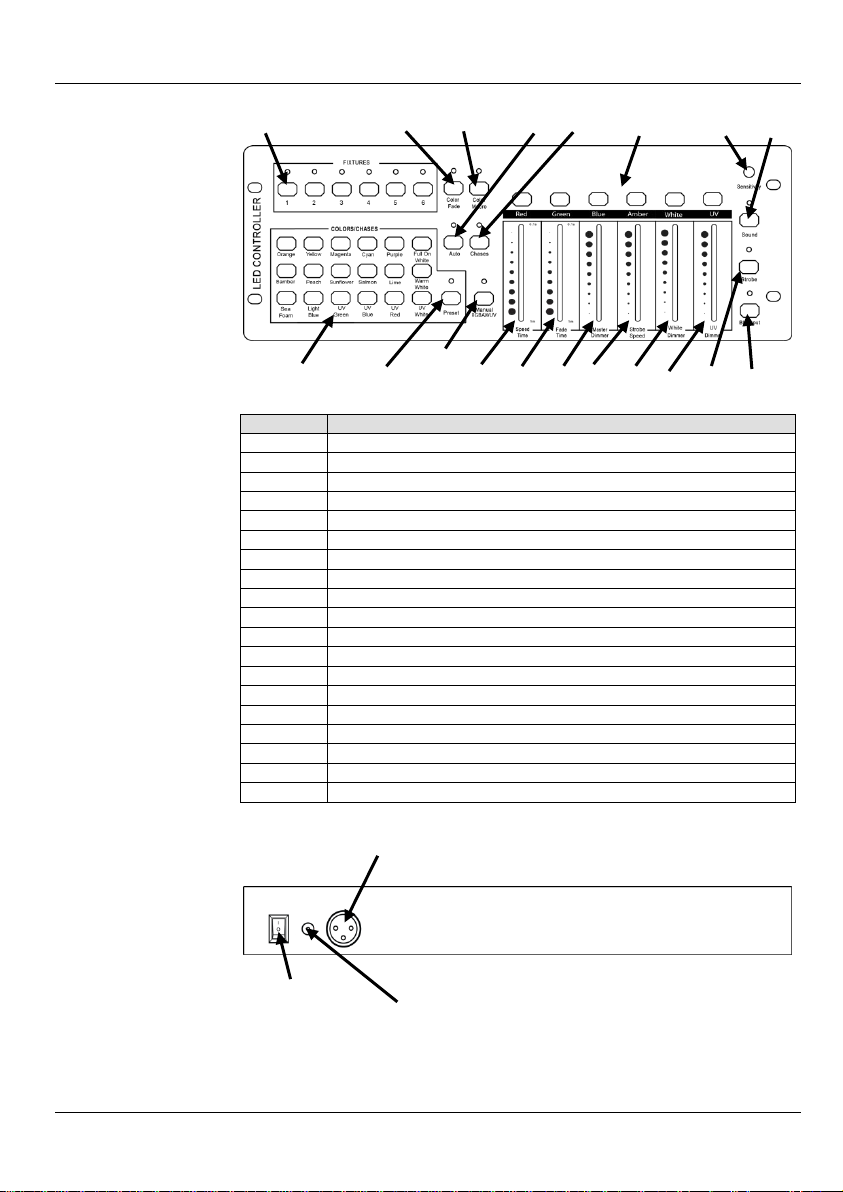

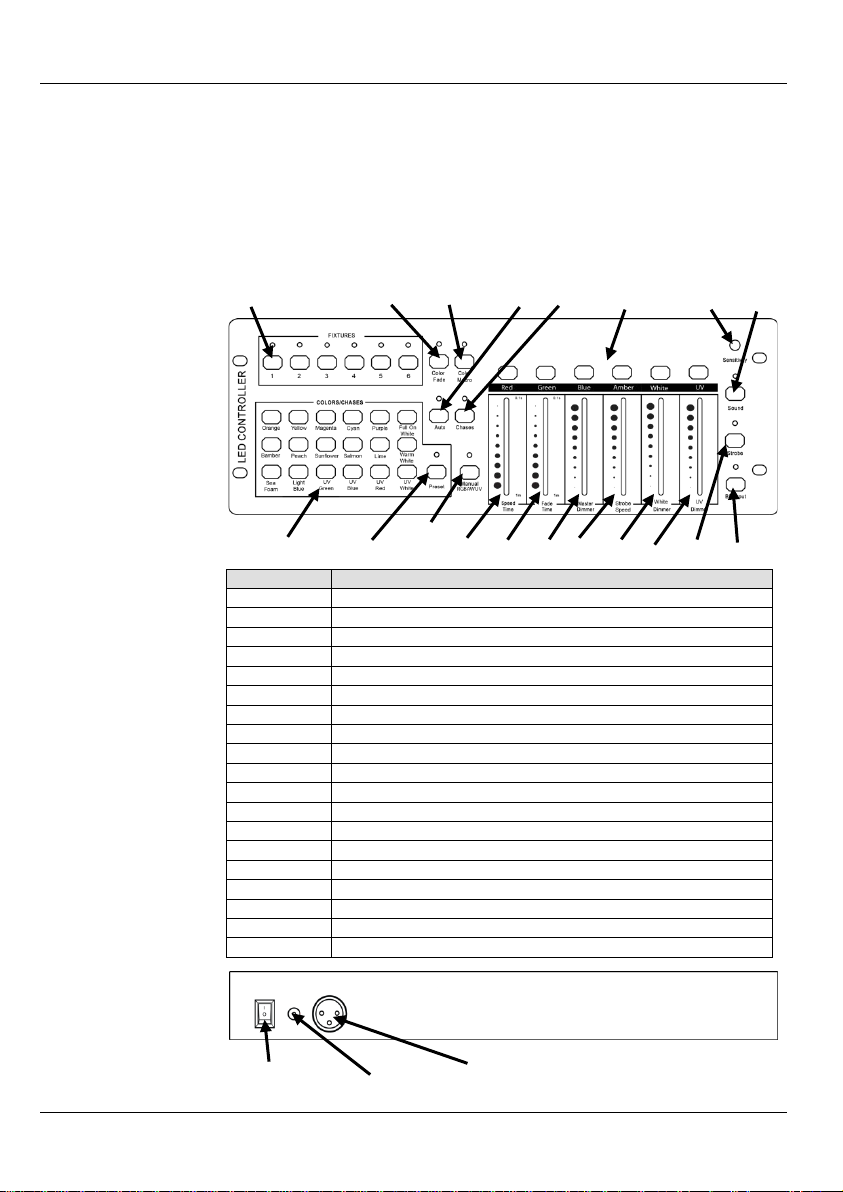

Product Overview
Item
Button or Fader
1
Fixture selection buttons with indicator LEDs
2
Color fade button with indicator LED
3
Color macro button with indicator LED
4
Auto button with indicator LED
5
Chases button with indicator LED
6
Momentary buttons/Quick Color buttons
7
Sound sensitivity adjustment knob
8
Sound button with indicator LED
9
Preset Colors/Chases
10
Preset colors button with indicator LED
11
Manual RGBAW+UV button with indicator LED
12
Speed time/red fader
13
Fade time/green fader
14
Master dimmer/blue fader
15
Strobe speed/amber fader
16
White dimmer/white fader
17
UV dimmer/UV fader
18
Strobe button with indicator LED
19
Blackout button with indicator LED
1
2 3 4 5 6 7 8
Back Panel View
DMX Out
Power
DC Input
Power On/Off
Switch
9 11 12 13 14 15 16 17 18 19
10

Obey™ 6 QRG EN
4
Power
This product has an auto-ranging, external
power supply that can work
with an input voltage range of 100 to 240 VAC, 50/60 Hz; it runs on
9 to 12 VDC, 500 mA.
Mounting
Before mounting this product, read the Safety Notes. The dimensions
for mounting are included here to aid in installation.

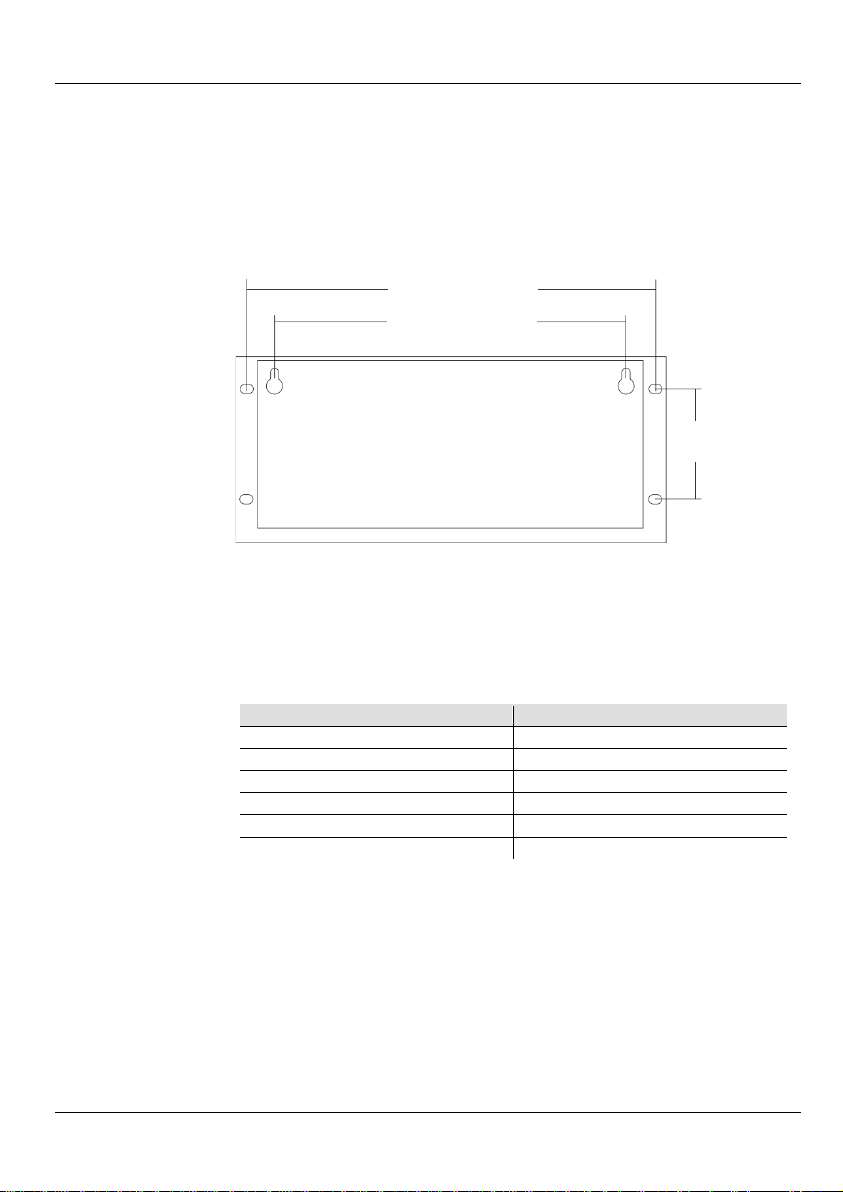

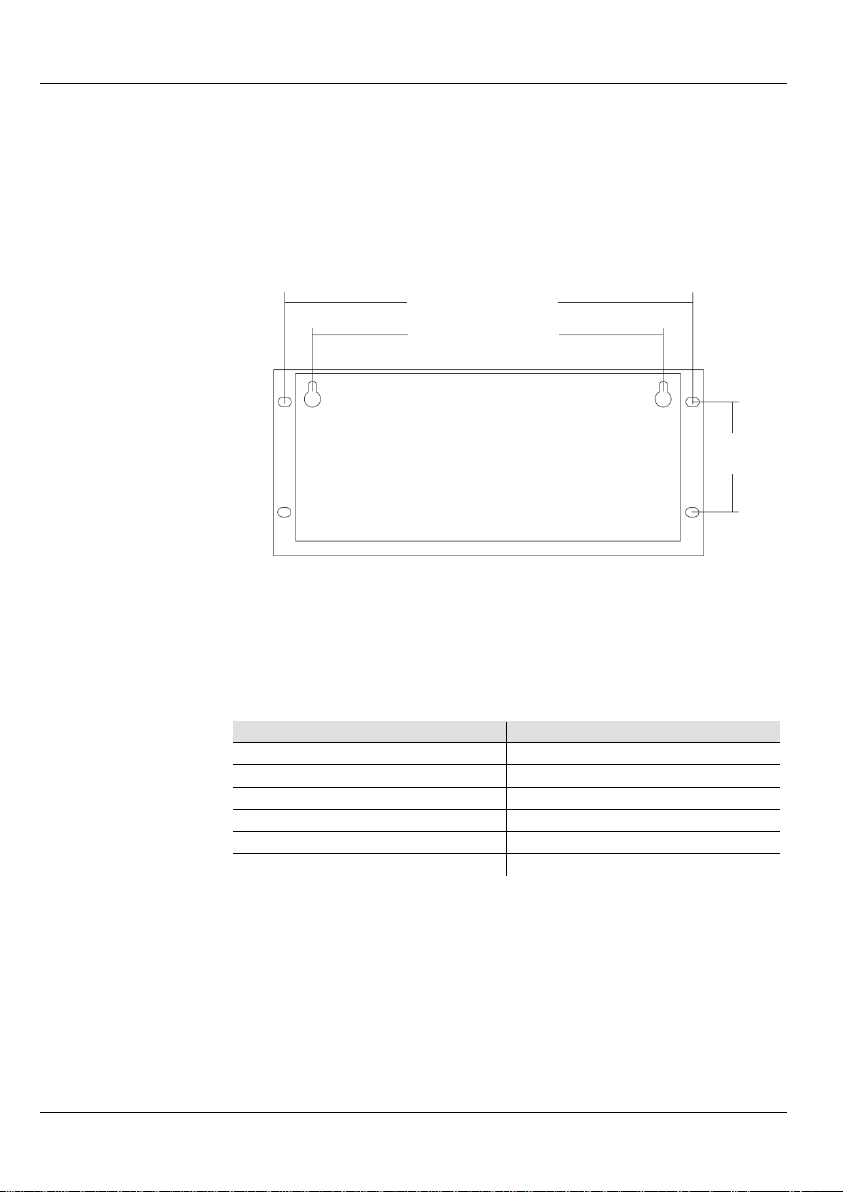

Mounting Diagram
Fixture
Addressing
The Obey™ 6 uses DMX addressing. The board controls lights with
specific DMX addresses and the lights must be addressed correctly for
the board to control them.
More than one light can have the same DMX address, but lights with
the same DMX address should be the same type of light.
Below is a chart showing the Obey™ 6 DMX addresses and the
corresponding fixture buttons.
Address
Fixture Button
1
<FIXTURES 1>
7
<FIXTURES 2>
13
<FIXTURES 3>
19
<FIXTURES 4>
25
<FIXTURES 5>
30
<FIXTURES 6>
14.8 in (377 mm)
12.9 in (327 mm)
3.1 in
(80 mm)

Obey™ 6 QRG EN
5
Controller
Modes
The Obey™ 6 has the following operating modes
. For detailed instructions
on how to use these modes, and how each mode interacts with other
modes, read the user manual available from www.chauvetlighting.com.
Preset Colors
The 18
preset color buttons assign a color to each addressed fixture or
fixture group.
Auto
This mode uses built-in programs to change each fixture
independently
among random colors.
Chases
These preset chases offer several color combinations that cycle the
LEDs on and off so that the lights appear to move along a string.
Color Fade
This built-in color fade program creates a serial chase through fixtures
1–6.
Color Macro
These preset color macros have varying intensities.
Sound
This feature creates a sound-activated show using the Color Fade,
Auto, and Chase modes.
Momentary/
Quick Colors
An all-red, all-green, all-blue, all-amber, all-white or all-UV operating
mode can create a stable wash or spot for varying lighting needs.
When in Preset mode, these are single-color buttons.
Strobe
This mode produces flashes of light at regular intervals. These
intervals are set by moving the strobe speed fader.
Blackout
Darkens all fixtures.
Manual
RGBAW+UV
Set this mode to use a manually selected custom color combination
determined by the positions of the red, green, blue, amber, white, and
UV faders.
To operate any of the modes that offer amber, white, or UV color
options, the selected fixture must be capable of outputting that
corresponding color light.

Obey™ 6 GRR ES
6
Acerca de
esta Guía
La Guía de Referencia Rápida (GRR) del Obey™ 6 contiene
información básica del producto. Descargue el manual de usuario de
www.chauvetlighting.com para una información más detallada.
Exención de
Responsabilidad
La información y especificaciones contenidas en esta GRR están
sujetas a cambio sin previo aviso.
Notas de
Seguridad
Estas notas de seguridad incluyen información importante sobre el
montaje, uso y mantenimiento.
•Este producto no está concebido para una instalación permanente.
•Conecte este producto solo a un circuito con toma de tierra y protegido.
•Desconecte siempre de la alimentación antes de la limpieza o sustitución
del fusible.
•No mire a la fuente de luz cuando el producto esté encendido.
•Asegúrese de que el cable de alimentación no está retorcido ni
estropeado.
•Nunca desconecte este producto de la alimentación tirando del cable.
•Cuando monte este producto en alto, use un cable de seguridad.
•No permita la presencia de materiales inflamables cerca de la unidad
cuando esté en funcionamiento.
•La tensión del enchufe al que conecte este producto ha de estar en el
rango establecido en el grabado o en el panel posterior de producto.
•¡Este producto es para uso en interiores solamente! (IP20) Para evitar
riesgos de incendio o descarga, no exponga este producto a la lluvia o la
humedad.
•Monte siempre este producto en una ubicación con ventilación adecuada,
al menos a 20'' (50 cm) de superficies adyacentes.
•Asegúrese de que ninguna ranura de ventilación en la carcasa de la
unidad queda bloqueada.
•Use solamente los soportes de colgar/montar o las asas para mover este
producto.
•La máxima temperatura ambiente es de 104 ºF (40 ºC). No haga funcionar
este producto a temperaturas más altas.
•En caso de un problema grave de funcionamiento, deje de usarlo
inmediatamente.
•No abra este producto. No contiene piezas reparables por el usuario
Contacto
Fuera de EE.UU, Reino Unido, Irlanda o México
, póngase en contacto
con su distribuidor para solicitar asistencia o devolver el producto.
Visite www.chauvetlighting.com para información de contacto.
Qué va
Incluido
•Obey™ 6
•Fuente de alimentación
externa
•Tarjeta de garantía
•Guía de Referencia Rápida
Para Empezar
Desembale su Obey™ 6 asegúrese de que ha recibido todas las partes
en buen estado. Si la caja o los componentes parecen dañados,
notifíqueselo al transportista inmediatamente, no a CHAUVET®.

Obey™ 6 GRR ES
7
Descripción
del Producto
El Obey™ 6 es un controlador universal DMX-512 compacto, ideal para
dispositivos LED. Controle hasta 6 dispositivos independientes con hasta
6 canales por dispositivo. Los botones de color predefinido le permiten
seleccionar colores al vuelo rápida y fácilmente Los botones rápidos de
color le permiten añadir fácilmente efectos en capas. Las opciones de
reproducción incluyen RGBAW+UV manual, modo automático, modo
activo por sonido, secuencias, macros de color, fade de color y retardo
del fade de color. Aumente el control con la sensibilidad al audio
ajustable y efectos estroboscopio y blackout.

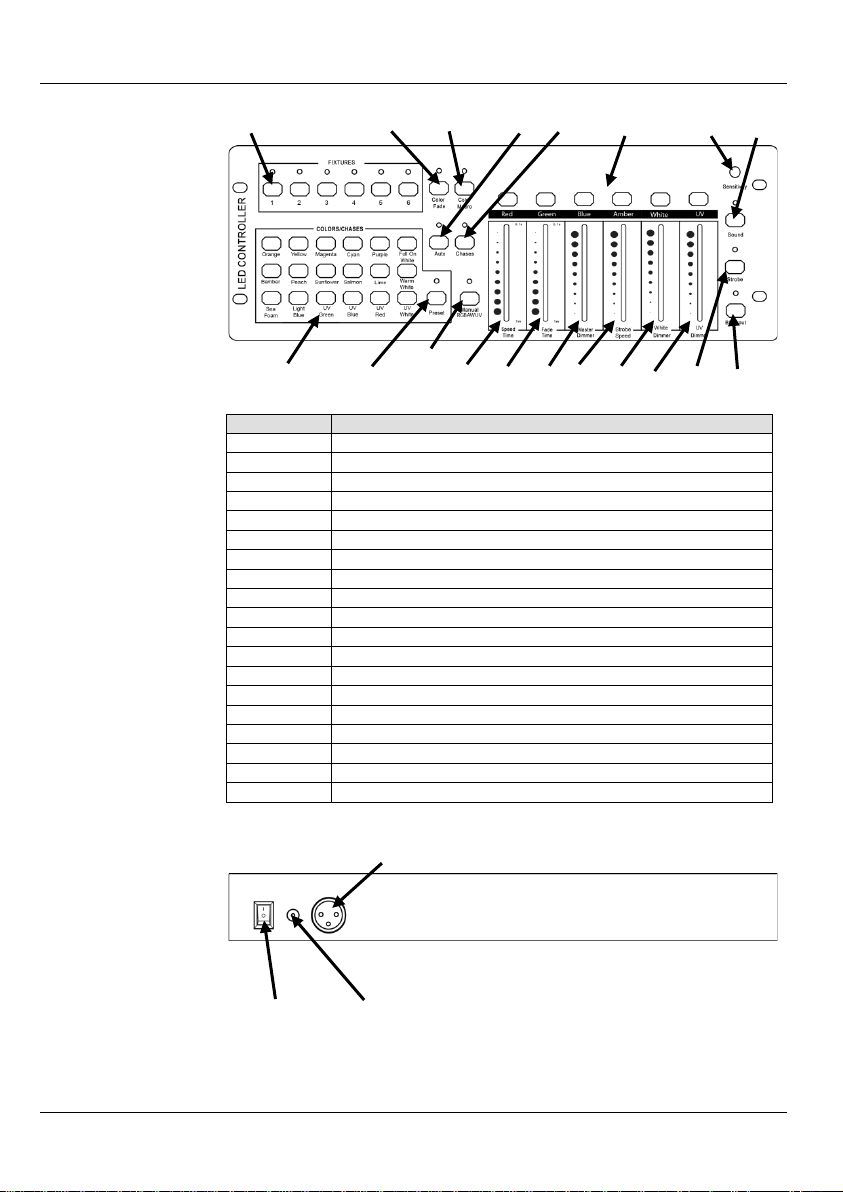

Visión General del
Producto
Elemento
Botón o deslizador
1
Botones de selección del dispositivo con LEDs indicadores
2
Botón de fade de color con LED indicador
3
Botón de macro de color con LED indicador
4
Botón automático con LED indicador
5
Botón automático con LED indicador
6
Botones temporales/Botones de color rápido
7
Mando de ajuste de la sensibilidad al sonido
8
Botón de sonido con LED indicador
9
Colores preconfigurados/Secuencias
10
Botón de colores preconfigurados con LED indicador
11
Botón RGBAW+UV manual con LED indicador
12
Deslizador de tiempo de velocidad/rojo
13
Deslizador de tiempo de fade/verde
14
Deslizador de atenuador master/azul
15
Deslizador de velocidad de estroboscopio/ámbar
16
Deslizador de atenuador blanco/blanco
17
Deslizador de atenuador UV/UV
18
Botón de estroboscopio con LED indicador
19
Botón de blackout con LED indicador
1
2 3 4 5 6 7 8
Vista Panel Trasero
Salida DMX
Entrada de
alimentación
VCC
Interruptor
On/Off
9 11 12 13 14 15 16 17 18 19
10

Obey™ 6 GRR ES
8
Alimentación
Este producto tiene una fuente de alimentación externa con detección
automática que puede funcionar con un rango de tensión de entrada
de 100 a 240 VCA, 50/60 Hz.; funciona de 9 a 12 VCC, 500 mA.
Montaje
Antes de montar este producto, lea las notas de seguridad. Las
dimensiones para montaje están incluidas aquí para ayudar a la
instalación.
Diagrama de
Montaje
Asignación
de Dirección
al Dispositivo
El Obey™ 6 utiliza direcciones DMX. El panal controla las luces con
direcciones DMX específicas y estas direcciones han de asignarse
correctamente a las luces para que el panel las controle.
Más de una luz puede tener la misma dirección DMX, pero las luces
con la misma dirección DMX tienen que ser el mismo tipo de luz.
Abajo aparece un gráfico mostrando las direcciones DMX del
Obey™ 6 y los botones del dispositivo correspondientes.
Dirección
Botón del Dispositivo
1
<FIXTURES 1>
7
<FIXTURES 2>
13
<FIXTURES 3>
19
<FIXTURES 4>
25
<FIXTURES 5>
30
<FIXTURES 6>
14,8" (377 mm)
12,9" (327 mm)
3,1''
(80 mm)

Obey™ 6 GRR ES
9
Modos de
Controlador
El Obey™ 6 tiene los modos de funcionamiento siguiente. Para
instrucciones detalladas de cómo usar estos modos y cómo interactúa
cada modo con los otros, lea el manual de usuario disponible desde
www.chauvetlighting.com.
Colores
Preconfigurados
Los 18 botones de colores preconfigurados asignan un color a cada
dispositivo o grupo de dispositivos con dirección.
Auto
Este modo usa un programa integrado para cambiar cada dispositivo
independientemente entre colores aleatorios.
Secuencias
Estas secuencias preconfiguradas ofrecen combinaciones de color
que encienden y apagan los LEDs cíclicamente, de modo que las
luces parecen moverse por una línea.
Fade de Color
Este programa integrado de fade de color crea una secuencia en serie
a través de los dispositivos 1–6.
Macros de
Color
Las macros de color preconfiguradas tienen intensidades variables.
Sound
Esta función crea un espectáculo activado por sonido usando los
modos Fade de color, Automático y Secuencia.
Colores
Momentáneos/
Rápidos
Uno modo de funcionamiento todo rojo, todo verde, todo azul, todo
blanco o todo UV puede crear un baño de luz estable o un punto de
luz para distintas necesidades de iluminación.
Nota:
Cuando se está en modo Preconfigurado, estos son botones de
un solo color.
Estroboscopio
Este modo produce flashes de luz a intervalos regulares. Estos
intervalos se determinan moviendo el deslizador de velocidad del
atenuador.
Blackout
Pone todos los dispositivos oscuridad.
RGBAW+UV
Manual
Configure este modo para usar una combinación de color
personalizada manualmente, determinada por la posición de los
deslizadores rojo, verde, azul, ámbar, blanco y UV.
Para hacer funcionar cualquiera de los modos que ofrecen
opciones de color ámbar, blanco o UV, el dispositivo
seleccionado debe ser capaz de emitir la luz del color
correspondiente.

Obey™ 6 MR FR
10
À Propos de
ce Manuel
Le Manuel de Référence (MR) de l'Obey™ 6 comprend des
informations de base sur l'appareil. Téléchargez le manuel d'utilisation
sur www.chauvetlighting.com pour de plus amples informations.
Clause de Non-
Responsabilité
Les informations et caractéristiques contenues dans ce manuel sont
sujettes à changement sans préavis.
Consignes de
Sécurité
Ces consignes concernant la sécurité reprennent d'importantes
informations en matière d'installation, d'utilisation et de maintenance.
•Cet appareil n'est pas conçu pour être utilisé dans une installation
permanente.
•
Connectez uniquement cet appareil à un circuit protégé et relié à la
terre.
•Débranchez toujours cet appareil avant de procéder à son
nettoyage ou au remplacement de son fusible.
•Ne regardez pas la source lumineuse lorsque le produit fonctionne.
•Assurez-vous que le cordon d'alimentation n'est ni tordu ni
endommagé.
•Ne débranchez jamais cet appareil en tirant sur le cordon.
•Utilisez toujours un câble de sécurité lorsque vous montez cet
appareil en hauteur.
•
Veillez à ce qu'aucune source inflammable ne se trouve à proximité
de l'unité lors de son fonctionnement.
•La tension de la prise à laquelle vous connectez cet appareil doit
être comprise dans la plage de tensions reprise sur l'étiquette de
l'appareil ou à l'arrière de ce dernier.
•Cet appareil doit être utilisé en intérieur uniquement ! (IP20). Afin
d'éviter tout risque d'incendie ou de décharge électrique, veillez à
n'exposer cet appareil ni à la pluie ni à l'humidité.
•Montez toujours cet appareil dans en endroit bien ventilé, à au
moins, 20 pouces (50 cm) des surfaces adjacentes.
•Assurez-vous qu'aucune fente de ventilation sur le boîtier ne soit
obstruée.
•Transportez/Suspendez cet appareil uniquement au moyen du
support ou des poignées dont il est doté.
•La température ambiante maximale supportée par cet appareil est
de 104 °F (40 °C). Ne le faites pas fonctionner à des températures
plus élevées.
•En cas de sérieux problèmes de fonctionnement, arrêtez le
système immédiatement.
•N’ouvrez pas cet appareil. Il ne contient aucun composant
susceptible d’être réparé par l’utilisateur.

Obey™ 6 MR FR
11
Contact
En dehors des États-Unis, du Royaume-Uni, de l’Irlande et du
Mexique, contactez votre distributeur si vous avez besoin
d'assistance ou de retourner votre produit. Consultez le site
www.chauvetlighting.com pour trouver nos coordonnées.
Ce Qui est
Inclus
•Obey™ 6
•Alimentation externe •Fiche de garantie •Manuel de Référence
Débuter
Déballez votre Obey™ 6 et assurez-vous d'avoir tout reçu et en bon
état. Si l'emballage ou le contenu semblait être endommagé,
indiquez-le immédiatement au transporteur et non à CHAUVET®.
Descripton de
l'Appareil
L'Obey™ 6 est un jeux d'orgues DMX-512 compact universel, idéal
pour les projecteurs à LED. Il commande jusqu'à 6 unités
individuellement et jusqu'à 6 canaux par unité. Les boutons de
couleurs préconfigurés vous permettent d'effectuer une sélection
rapide et simple des couleurs à la volée. Les boutons de couleurs
rapides vous permettent d'ajouter facilement des effets de
superposition. Les options de lecture comprennent l'opération
manuelle des couleurs RVBAb+UV, le mode automatique, le mode
musical, les chenillards, les macros de couleurs, le fondu de couleur
ainsi que la temporisation du fondu de couleur. Optimisez la
commande grâce au réglage de la sensibilité audio, du stroboscope
et des effets de noir général.

Obey™ 6 MR FR
12
Vue d'Ensemble
du Produit
Élément
Bouton ou potentiomètre
1
Boutons de sélection de l'unité avec voyant LED
2
Bouton de fondu de couleur avec voyant LED
3
Bouton de macro de couleur avec voyant LED
4
Bouton automatique avec voyant LED
5
Bouton de chenillard avec voyant LED
6
Boutons de couleur rapide / momentanées
7
Molette de réglage de la sensibilité au son
8
Bouton de son avec voyant LED.
9
Couleurs / Chenillards prédéfinis
10
Bouton de couleurs prédéfinies avec voyant LED
11
Bouton d'opération manuelle de RVBAb+UV avec voyant LED
12
Potentiomètre de sélection de vitesse / Rouge
13
Potentiomètre de sélection de fondu / Vert
14
Potentiomètre de gradation maître / Bleu
15
Potentiomètre de vitesse de stroboscope / Ambre
16
Potentiomètre de gradation blanche / Blanc
17
Potentiomètre de gradation UV / UV
18
Bouton de stroboscope avec voyant LED
19
Bouton de noir général avec voyant LED
1
2 3 4 5 6 7 8
Vue du Panneau Arrière
Sortie DMX
Entrée
d'alimentation
VCC
Interrupteur
marche/arrêt
9 11 12 13 14 15 16 17 18 19
10

Obey™ 6 MR FR
13
Alimentation
Cette unité est dotée d'une alimentation universelle prenant en charge
toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz, elle
fonctionne sur courant de 9 à 12 VCC, 500 mA.
Installation
Avant de monter cet appareil, lisez et assimilez les remarques de
sécurité. Les dimensions pour le montage sont reprises ici pour vous
guider dans l'installation.
Schéma de
Montage
Configurer
les Adresses
de l'Unité
L'Obey™ 6 utilise les adresses DMX. Le tableau de bord permet de
commander les éclairages au moyen d'adresses spécifiques. Pour
ce faire, il convient de les configurer correctement.
Il est possible d'attribuer à plusieurs éclairages la même adresse
pour autant que ceux-ci soient du même type.
Veuillez trouver ci-
après un tableau reprenant les adresses DMX de
l'Obey™ 6 ainsi que les boutons correspondants des unités.
Addresse
Bouton de l'Unité
1
<FIXTURES 1>
7
<FIXTURES 2>
13
<FIXTURES 3>
19
<FIXTURES 4>
25
<FIXTURES 5>
30
<FIXTURES 6>
14,8 po (377 mm)
12,9 po (327 mm)
3,1 po
(80 mm)

Obey™ 6 MR FR
14
Modes de
Commande
L'Obey™ 6 propose les modes de commande suivants : pour de plus
amples informations sur la manière dont utiliser ces modes, et
comment chaque mode interagit avec les autres, consultez le manuel
d'utilisation disponible sur www.chauvetlighting.com.
Couleurs
Prédéfinies
Les dix-huit boutons de couleurs prédéfinies servent à assigner une
couleur à chaque unité ou groupe d'unités dont l'adresse a été
configurée.
Auto
Ce mode fait appel aux programmes intégrés afin que chaque unité
change, indépendamment les unes des autres, de couleur et ce de
manière aléatoire.
Chenillards
Ces chenillards prédéfinis proposent de multiples combinaisons de
couleurs qui parcourent les LED de manière ponctuelle afin de donner
une impression de déplacement de la lumière le long d'une corde.
Couleurs en
Fondu
Ce programme intégré de fondu de couleur créé un chenillard en série
entre les unités 1 à 6.
Macros de
Couleur
Ces macros de couleurs prédéfinies varient en intensité.
Musical
Cette unité permet de créer un jeu de lumières musical via les modes
fondu de couleur, automatique et chenillard.
Couleurs
Momentanées/
Couleurs
Rapides
Un mode de fonctionnement tout rouge, tout vert, tout bleu, tout
ambre, tout blanc ou tout UV permet la création d'un wash ou spot
stable pour vos divers besoins en éclairage.
Remarque : en mode prédéfini, les boutons ne donneront accès qu'à
une couleur à la fois.
Stroboscop
e
Ce mode entraînera une cadence de clignotements de stroboscope à
intervalles réguliers. Ces intervalles sont définis par le potentiomètre
de vitesse du stroboscope.
Noir Général
Mise en noir général de toutes les unités.
Opération
Manuelle de
RVBAb+UV
Configurez ce mode pour choisir manuellement une combinaison de
couleurs personnalisée déterminée par la position des potentiomètres
rouge, vert, bleu, ambre, blanc et UV.
Pour le fonctionnement de tout mode proposant les couleurs
ambre, blanc ou UV, l'unité sélectionnée doit être capable d'en
effectuer le rendu.

Obey™ 6 SAL DE
15
Über diese
Schnell-
anleitung
In der Schnellanleitung (SAL) des Obey™ 6 finden Sie grundlegende
Produktinformationen. Laden Sie für weiterführende Informationen
unter www.chauvetlighting.com das Benutzerhandbuch herunter.
Haftungs-
ausschluss
Die Informationen und Spezifikationen dieser Anleitung können ohne
vorherige Ankündigung geändert werden.
Sicherheits-
hinweise
Diese Sicherheitshinweise enthalten wichtige Informationen über die
Montage, Verwendung und Wartung des Geräts.
•Dieses Produkt eignet sich nicht für eine permanente Installation.
•Schließen Sie dieses Produkt nur an einen mit der Masse
verbundenen und abgesicherten Stromkreislauf an.
•Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen
oder die Sicherung auswechseln.
•Niemals in die Lichtquelle schauen, während das Gerät eingeschaltet
ist.
•Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder
beschädigt ist.
•Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie
am Kabel.
•Bei Montage über Kopf immer ein Sicherungsseil verwenden.
•Keine entflammbaren Materialien während des Betriebs in der
Nähe des Geräts lagern.
•Die Spannung der Schukosteckdose, an die Sie das Gerät
anschließen, muss sich innerhalb des Spannungsbereiches
befinden, der auf dem Hinweisschild oder dem rückwärtigen
Bedienfeld des Geräts angegeben ist.
•Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20)
Um das Risiko von Bränden oder elektrischen Schlägen zu
vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit
aussetzen.
•Installieren Sie das Gerät an einem Ort mit ausreichender
Belüftung und mit einem Abstand von 50 cm zu den angrenzenden
Flächen.
•Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des
Geräts nicht verschlossen sind.
•Das Gerät nur an den Hänge-/Befestigungsbügeln oder Griffen
tragen.
•Die maximal zulässige Umgebungstemperatur beträgt 40 °C.
Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
•Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die
Verwendung des Geräts.
•Dieses Gerät nicht öffnen. Die eingebauten Komponenten sind für
den Kunden wartungsfrei.

Obey™ 6 SAL DE
16
Kontakt
Kunden außerhalb der USA, GB, Irland oder Mexiko wenden sich an
ihren Lieferanten, um den Kundendienst in Anspruch zu nehmen oder
ein Gerät zurückzuschicken. Kontaktinformationen finden Sie unter
www.chauvetlighting.com.
Packungs-
inhalt
•Obey™ 6
•Externes Netzkabel •Garantiekarte •Schnellanleitung
Start
Packen Sie Ihren Obey™ 6 aus und überprüfen Sie, ob Sie alle Teile
unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist,
benachrichtigen Sie umgehend das Transportunternehmen, nicht
jedoch CHAUVET®.
Produktbe-
schreibung
Der Obey™ 6 ist ein universeller, kompakter DMX-512-Controller, der
sich ideal für LED-Geräte eignet. Er steuert bis zu 6
Beleuchtungsgeräte unabhängig voneinander, mit jeweils bis zu 6
Kanälen pro Gerät. Mit Farbvoreinstellungs-Tasten können Sie quasi
"im Vorbeigehen" schnell und bequem die gewünschte Farbe
auswählen. Tasten zur schnellen Farbauswahl ermöglichen einfache
und übereinander geschichtete Farbeffekte. Wiedergabe-Optionen
sind manueller RGBAW+UV-Modus. Auto-, Musiksteuerungs-Modus,
Chases, Farbmakros, Farb-Fade und Farb-Fade-Verzögerung.
Verbesserte Steuerung mit einstellbarer Musikempfindlichkeit,
Stroboskopeffekt und Verdunkelung.

Obey™ 6 SAL DE
17
Produktüberblick
Bauteil
Taste oder Fader
1
Geräteauswahltasten mit LED-Anzeige
2
Farb-Fade-Taste mit LED-Anzeige
3
Farbmakro-Taste mit LED-Anzeige
4
Auto-Taste mit LED-Anzeige
5
Chase-Taste mit LED-Anzeige
6
Taster/Tasten für schnelle Farbauswahl
7
Einstellknopf Musikmpfindlichkeit
8
Musik-Taste mit LED-Anzeige
9
Voreingestellte Farben/Chases
10
Taste für voreingestellte Farben mit LED-Anzeige
11
Taste für manuelles RGBAW+UV mit LED-Anzeige
12
Gescwindigkeitszeit/roter Fader
13
Fade-Zeit/grüner Fader
14
Master-Dimmer/blauer Fader
15
Blitzfrequenz/bernsteinfarbener Fader
16
Weißer Dimmer/weißer Fader
17
UV-Dimmer/UV-Fader
18
Stroboskop-Taste mit LED-Anzeige
19
Verdunkelungs-Taste mit LED-Anzeige
1
2 3 4 5 6 7 8
Ansicht des Rückwärtigen Bedienfelds
DMX Ausgang
Strom-
eingang
VDC
Schalter
Ein/Aus
9 11 12 13 14 15 16 17 18 19
10

Obey™ 6 SAL DE
18
Leistungs-
aufnahme
Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die
anliegende Spannung erkennt, und es kann mit einer
Eingangsspannung von 100~240 V AC, 50/60 Hz, und 9 bis 12 VDC,
500 mA, arbeiten.
Montage
Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise
durch. Die Abmessungen sind zur Unterstützung bei der Befestigung
untenstehend aufgeführt.
Montageansicht
Adressierung
des Geräts
Der Obey™ 6 verwendet eine DMX-Adressierung. Die
Kontrollleuchten des Steuerungsfelds mit spezifischen DMX-
Adressen und die Leuchten müssen korrekt adressiert sein, damit
diese vom Steuerungsfeld gesteuert werden können.
Es können mehr als eine Leuchte die gleich DMX-Adresse
aufweisen, dabei ist jedoch zu beachten, dass die Leuchten mit der
gleichen DMX-Adresse über den gleichen Lichttyp verfügen.
Nachstehend ist eine Tabelle mit den DMX-Adressen des Obey™ 6
und den entsprechenden Geräteschaltflächen.
Addresse
Geräteschaltfläche
1
<FIXTURES 1>
7
<FIXTURES 2>
13
<FIXTURES 3>
19
<FIXTURES 4>
25
<FIXTURES 5>
30
<FIXTURES 6>
14,8 in (377 mm)
12,9 in (327 mm)
3,1 in
(80 mm)

Obey™ 6 SAL DE
19
Controller-
Modus
Der Obey™ 6 besitzt die folgenden Betriebsmodi. Weitere Informationen
zur Verwendung dieser Modi und wie jeder Modus mit anderen Modi
interagiert, finden Sie im Benutzerhandbuch unter
www.chauvetlighting.com.
Voreingestellte
Farben
Mit den 18 Tasten für die voreingestellten Farben lassen sich die
jeweiligen Farben einzeln zu einem Gerät oder einer Gerätegruppe
zuordnen.
Auto-Modus
Dieser Modus nutzt vorinstallierte Programme, um die Farben jedes
Geräts nach dem Zufallsprinzip innerhalb der vorhandenen
Farbpalette zu ändern.
Chases
Diese voreingestellten Chases bieten mehrere Farbkombinationen,
die die LEDs ein- und ausschalten; damit es scheint als würden sich
die Lichter entlang eines Bandes bewegen.
Farb-Fade
Dieses integrierte Farb-Fade-Programm erzeugt ein serielles Chase
durch die Geräte 1 bis 6.
Farbmakro
Diese voreingestellten Farbtöne sind in verschiedenen
Sättigungsstufen verfügbar.
Musik
Dieses Feature erzeugt eine musikgesteuerte Show mithilfe des Farb-
Fade-, Auto- und Chase-Modus.
Taster/
Tasten für
schnelle
Farbauswahl
Ein Betriebsmodus in den Farben Alles-Rot, Alles-Blau, Alles-
Bernsteinfarben, Alles-Weiß oder Alles-UV kann für unterschiedliche
Beleuchtungsanforderungen einen stabilen Wash-Effekt oder
Lichtkegel erzeugen.
Hinweis: Im Voreinstellungs-Modus sind dies Tasten mit einzelnen
Farben.
Stroboskop-
effekt
In diesem Modus werden in regelmäßigen Abständen Lichtblitze
erzeugt. Diese Intervalle lassen sich durch das Bewegen des
Blitzfrequenz-Faders bestimmen.
Verdunkelung
Verdunkelt alle Geräte.
Manueller
RGBAW+UV-
Modus
In diesem Modus können manuell ausgewählte, individuelle
Farbkombinationen durch die Positionsbestimmung der Fader für die
Farben Rot, Grün, Blau, Bernsteinfarben, Weiß und UV bestimmt
werden.
Um in einem der Modi zu arbeiten, die die Farboptionen
Bernsteinfarben, Weiß und UV bieten, muss das ausgewählte
Gerät in der Lage sein, dieses entsprechende Farblicht
auszustrahlen.

Obey™ 6 GRR PO
20
Sobre este
Guia
O Guia de Referência Rápida (GRR) do Obey™ 6 contém as
informações de ligação do produto. Transfira o Manual de Utilizador
de www.chauvetlighting.com para obter mais informações.
Exclusão de
Responsabilidade
As informações e especificações contidas neste GRR estão sujeitas a
alteração sem aviso prévio.
Instruções de
Segurança
Estas Instruções de Segurança incluem informações importantes
sobre a instalação, utilização e manutenção.
•Este produto não se destina à instalação permanente.
•Ligue este produto apenas a um circuito protegido e ligado à terra.
•Desligue-o sempre da alimentação antes da limpeza ou substituição
do fusível.
•Não olhe para a fonte de luz quando o produto está ligado.
•Certifique-se de que o cabo de alimentação não está desgastado nem
danificado.
•Nunca desligue este produto da alimentação ao puxar o cabo de
alimentação.
•Numa instalação suspensa deste produto, utilize sempre um cabo de
segurança.
•Não permita a presença de materiais inflamáveis junto da unidade
durante o seu funcionamento.
•A tensão da tomada à qual irá ligar este produto deve estar no
intervalo indicado no autocolante ou painel posterior do produto.
•Este produto destina-se apenas a ser utilizado no interior! (IP20) Para
evitar o risco de incêndio ou choque eléctrico, não exponha este
produto à chuva nem humidade.
•Instale sempre este produto num local com ventilação adequada, a
pelo menos 50 cm (20 pol.) das superfícies adjacentes.
•Certifique-se de que não estão obstruídas quaisquer ranhuras de
ventilação do corpo da unidade.
•Transporte este produto apenas com as pegas ou suportes de
montagem/suspensão.
•A temperatura máxima ambiente é 40 °C (104 °F). Não utilize este
produto em ambientes com temperaturas superiores.
•Em caso de um problema de funcionamento grave, pare a utilização
imediatamente.
•Não abra este produto. Não contém quaisquer peças passíveis de
manutenção.
