Chauvet Professional RB-F100CM User manual

Quick Reference Guide
English EN
Español ES
Français FR
Nederlands NL
RB-F100CM

1
EN
QUICK REFERENCE GUIDE
RB-F100CM QRG Rev. 1
About This Guide
The RB-F100CM Quick Reference Guide (QRG) has basic product information such as mounting diagrams and technical
specifications.
Disclaimer
The information and specifications contained in this QRG are subject to change without notice.
Safety Notes
These Safety Notes include important information about installation, use, and maintenance.
• This product contains no user-serviceable parts.
• CAUTION: This product’s housing may be hot when attached panels are operating.
• Whenselectinganinstallationlocation,considereaseofaccessforoperationandroutinemaintenanceofattached
panels.
• Make sure to hang away from any flammable material.
• Make sure that the structure and attachment points to which you are hanging the rig bar can support the weight of
the attached panels.
• In the event of a serious operating problem, stop using immediately.
Contact
Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact your distributor to request support or return a
product. Visit www.chauvetprofessional.com for contact information.
What is Included
•RB-F100CM
Product Description
The RB-F100CM is a 100 cm long Rig Bar in the F-Series, designed for hanging F-Series Video Panels. Speego
connectors create a secure attachment that can hold up to 650 lb (295 kg). Comes fitted with eyebolts that can be
replaced with other mounting hardware, such as 2 inch truss clamps. The RB-F100CM interlocks with other F-Series Rig
Bars to ensure proper pixel alignment between panels.

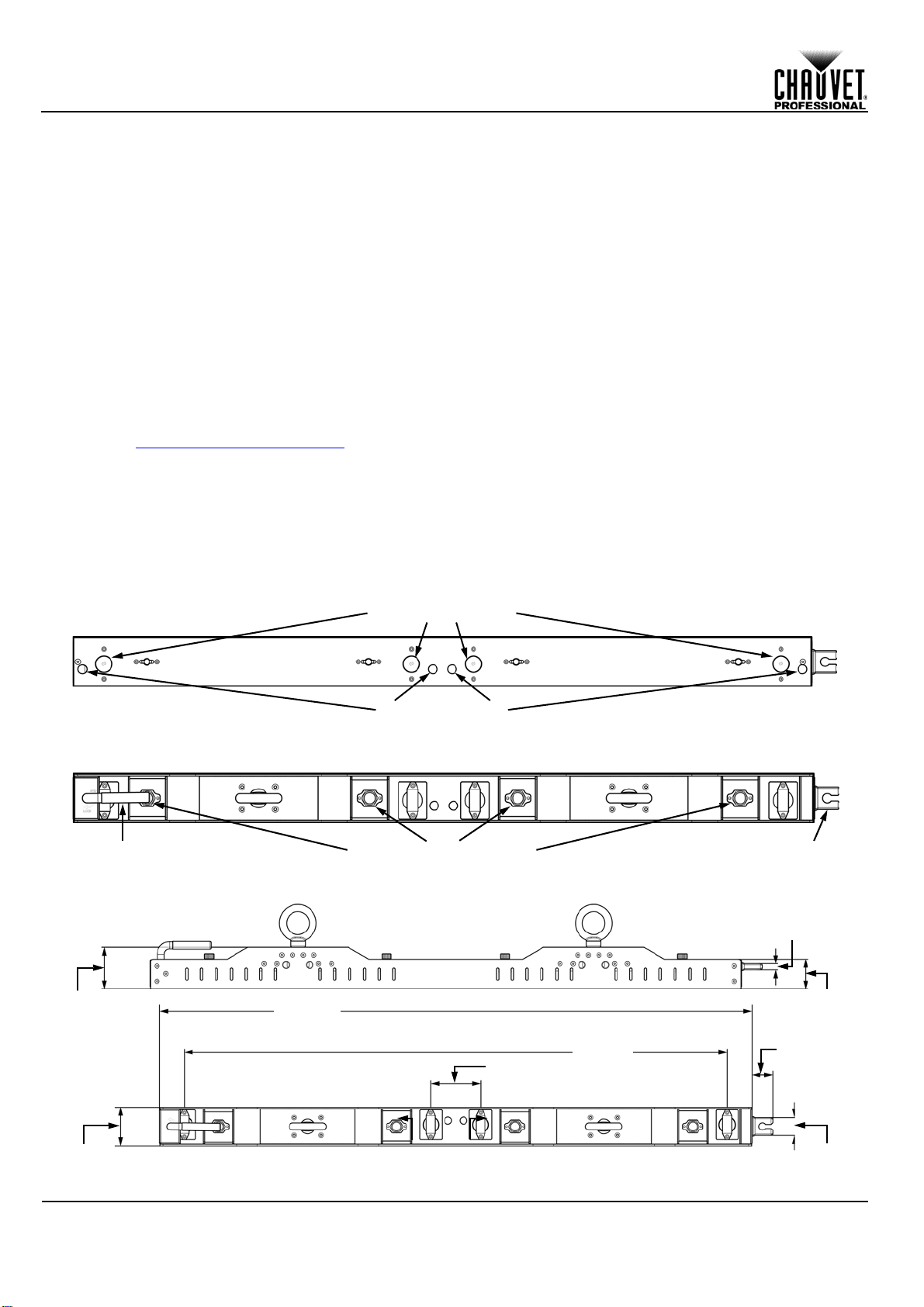

Product Overview
Product Dimensions
Bottom View
Top View
Alignment Magnets
Alignment Holes
Rig Bar Locking Latch Male Speego Connection Rig Bar Locking Tab
36.06 in
916 mm
2.56 in
65 mm
1.97 in
50 mm
2.76 in
70 mm
1.38 in
35 mm
0.39 in
10 mm
1.18 in
30 mm
39.37 in
1000 mm
3.31 in
85 mm

EN
2
RB-F100CM QRG Rev. 1
QUICK REFERENCE GUIDE
Mounting
Before mounting this product, read the Safety Notes, as well as those for the attached products.

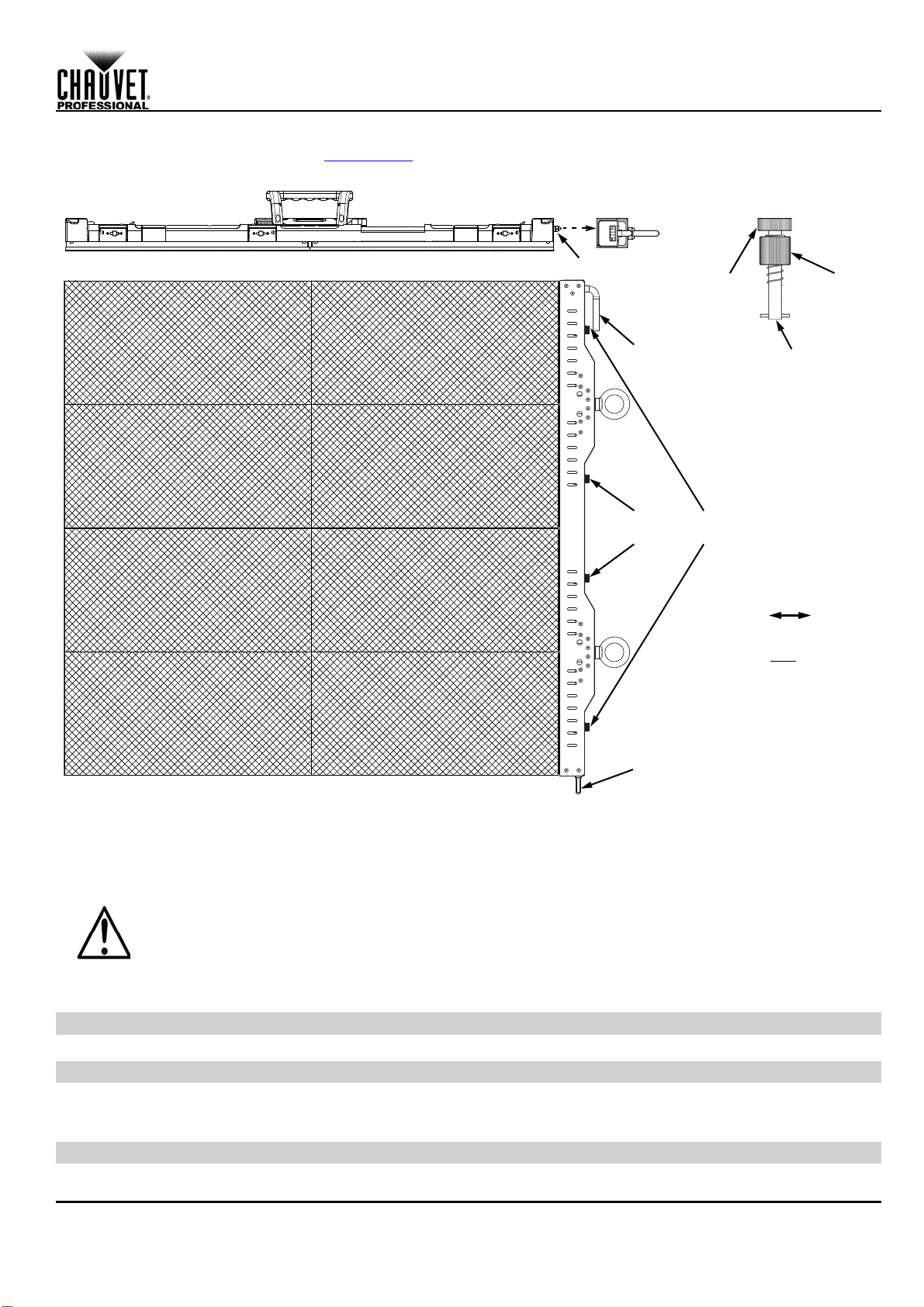

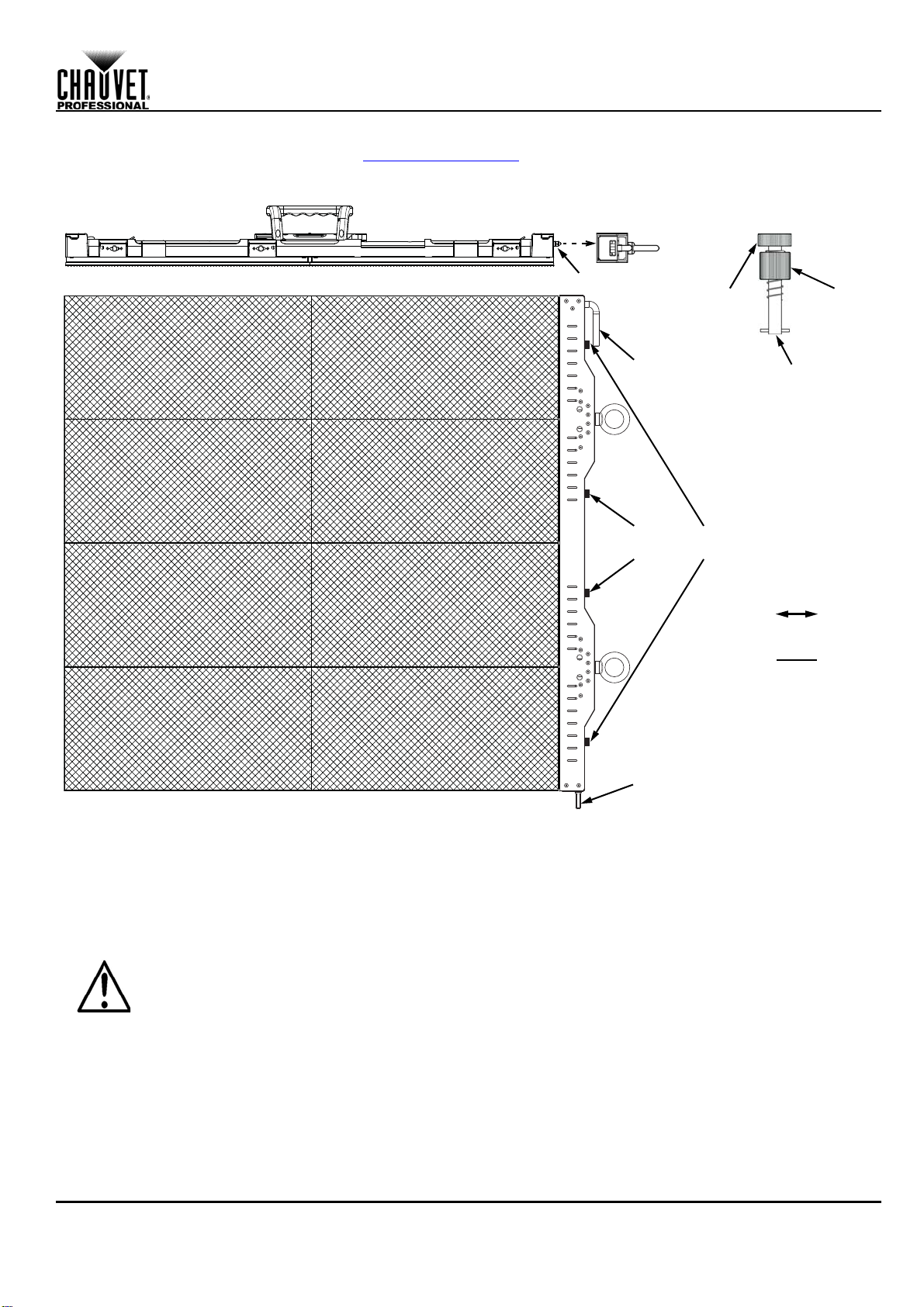

Mounting Diagram
Mounting Procedure
1. Insert alignment conicals into the alignment holes and allow magnets to connect.
2. Insert the Rig Bar Speego locking bars into the female Speego connections on the F-Series panel.
3. Twist the spring knob on the Rig Bar Speego by 90°, until it locks into place.
4. Twist the tightening knob clockwise until F-Series panel is secure to the Rig Bar.
5. To detach the Rig Bar from the F-Series panel, reverse the previous steps.
Technical Specifications
Dimensions and Weight
Note: Dimensions in inches are rounded.
Ordering
Warning! The magnetic attachments are not load-bearing, and are intended for alignment
assistance only. Do not release panel until the hanging hardware has been fully secured.
Length Width Height Weight
40.75 in (1,035 mm) 2.56 in (65 mm) 2.76 in (70 mm) 17.6 lb (8 kg)
Load Capacity Recommended Shackle
650 lb (295 kg) 5/8”
Product Name Item Name Item Code UPC Number
RB-F100CM RB-F100CM 9111250 781462215989
Rig Bar Speego
Tightening
Knob
Spring
Knob
Locking
Bar
Alignment Conical (x2)
Rig Bar
Locking Latch
MaleSpeego
connection
Rig Bar
Locking Tab
UP
DOWN
Do NOT Hang
sideways from
Truss

3
ES
GUÍA DE REFERENCIA RÁPIDA
RB-F100CM GRR Rev. 1
Acerca de Esta Guía
La guía de referencia rápida (GRR) del RB-F100CM contiene información básica del producto, como diagramas de
montaje y especificaciones técnicas.
Exención de Responsabilidad
La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.
Notas de Seguridad
Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.
• Este producto no contiene piezas reparables por el usuario.
• CUIDADO: la carcasa de este producto puede estar caliente cuando tiene paneles acoplados en funcionamiento.
• Cuando seleccione una ubicación para instalar, tenga en cuenta la facilidad de acceso para el manejo y para el
mantenimiento de rutina de los paneles acoplados.
• Asegúrese de colgarlo apartado de cualquier material inflamable.
• Asegúrese de que la estructura y los puntos de acoplamiento de los que va a colgar la barra de aparejamiento
pueden soportar el peso de los paneles acoplados.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
Contacto
Fuera de EE.UU, Reino Unido, Irlanda, México o Benelux, póngase en contacto con su distribuidor para solicitar
asistencia o devolver el producto. Visite www.chauvetprofessional.com para información de contacto.
Qué va Incluido
•RB-F100CM
Descripción del Producto
El RB-F100CM es una Rig Bar (barra de aparejamiento) de 100 cm de largo de la serie F, diseñado para colgar paneles
de vídeo de la serie F. Los conectores Speego crean una fijación segura que puede sostener hasta 650 lb (295 kg). Va
equipado con cáncamos que se puede sustituir por otro material de montaje, como abrazaderas de truss de 2 pulgadas.
El RB-F100CM se inserta en otras barras de aparejamiento de la serie F para asegurar un correcto alineamiento entre
paneles.
Visión General del Producto

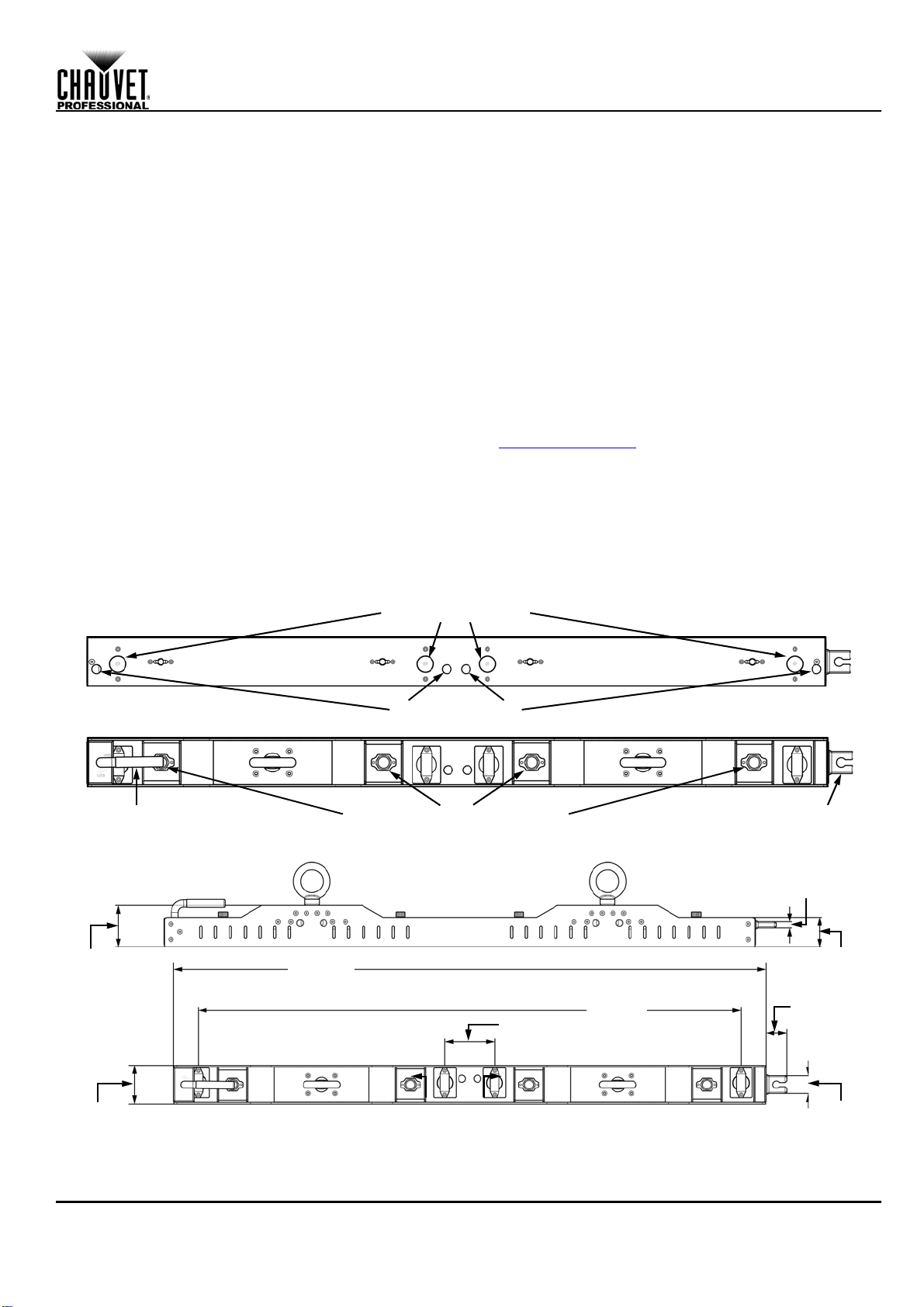

Dimensiones del producto
Imanes de alineamiento
Vista inferior
Agujeros de alineamiento
Vista superior
Cierre de bloqueo de la
Rig Bar Conexión Speego macho Pestañadebloqueodela Rig Bar
36,06”
916 mm
2,56”
65 mm
1,97”
50 mm
2,76”
70 mm
1,38”
35 mm
0,39”
10 mm
1,18”
30 mm
39,37”
1000 mm
3,31”
85 mm

ES
4
RB-F100CM GRR Rev. 1
GUÍA DE REFERENCIA RÁPIDA
Montaje
Antes de montar este producto, lea las Safety Notes, así como las de los productos acoplados a él.

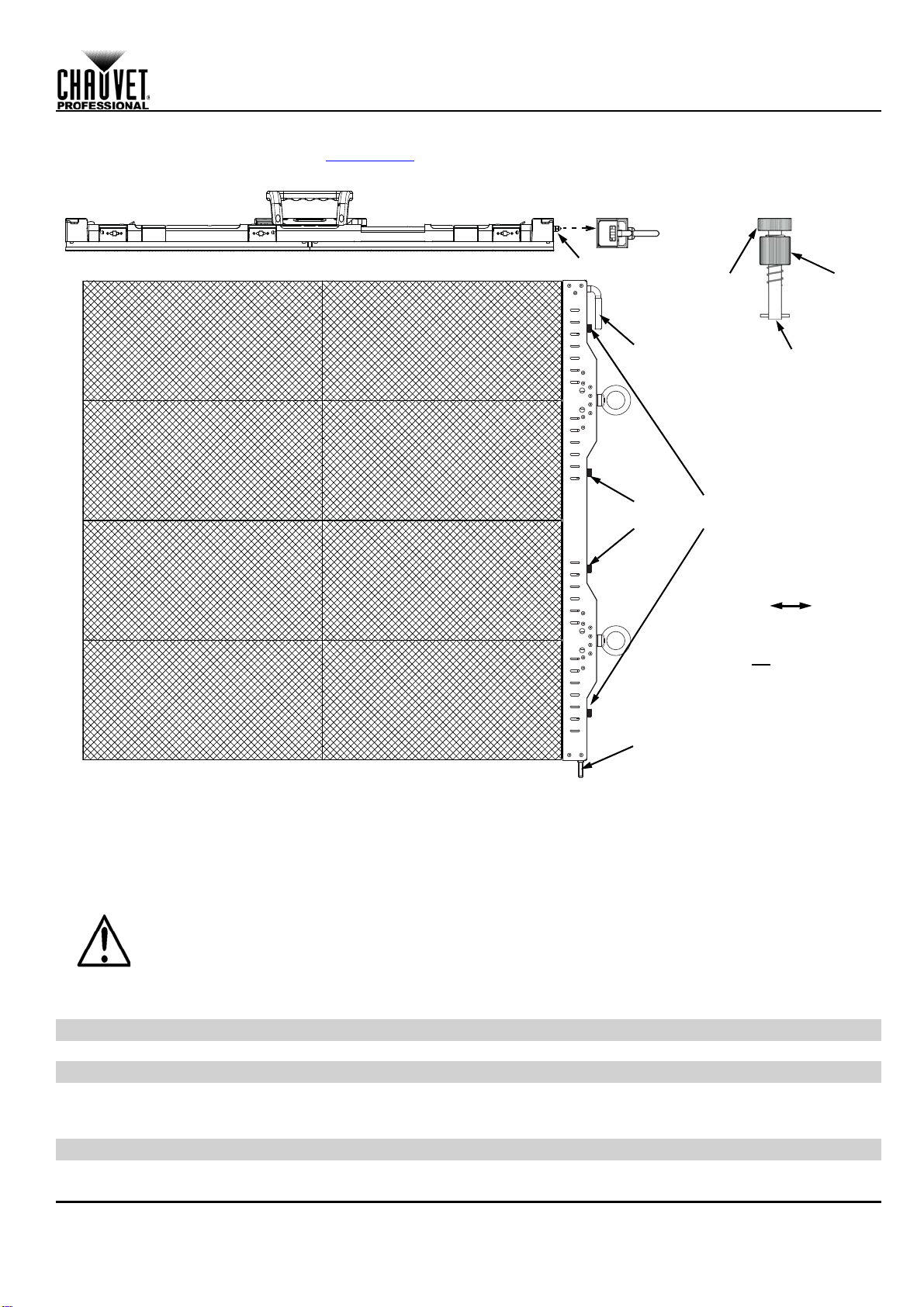

Diagrama de montaje
Procedimiento de Montaje
1. Inserte los conos de alineamiento en los agujeros de alineamiento y permita que los imanes hagan contacto.
2. Inserte las barras de bloqueo Speego de la barra de aparejamiento en las conexiones Speego hembra del panel
de la serie F.
3. Gire 90° el mando de resorte del Speego de la barra de aparejamiento hasta que se bloquee.
4. Gire el mando de ajuste en sentido horario hasta que el panel de la serie F quede sujeto a la barra de aparejamiento.
5. Para desacoplar la barra de aparejamiento del panel de la serie F, realice los pasos anteriores en sentido inverso.
Especificaciones Técnicas
Dimensiones y Peso
Nota: las dimensiones en pulgadas están redondeadas.
Pedidos
¡Advertencia! Los acoplamientos magnéticos no pueden soportar carga, y su única finalidad es ayudar
al alineamiento. No suelte el panel hasta que el material de montaje para colgarlo esté firmemente fijado.
Longitud Anchura Altura Peso
1.035 mm (40,75 in) 65 mm (2,56 in) 70 mm (2,76 in) 8 kg (17,6 lb)
Capacidad de carga Grilletes recomendados
295 kg (650 lb) 5/8”
Descripción del Producto Nombre del Producto Código de Artículo Número UPC
RB-F100CM RB-F100CM 9111250 781462215989
Rig Bar Speego
Mandode
ajuste
Mandode
resorte
Barrade
bloqueo
Conos de alineamiento (x2)
Cierredebloqueo
de la Rig Bar
Conexión
Speego macho
Pestañadebloqueo
de la Rig Bar
ARRIBA
ABAJO
NO lo cuelgue
en el lateral del
truss

5
FR
MANUEL DE RÉFÉRENCE
RB-F100CM MdR Rév. 1
A propos de ce manuel
Le manuel de référence (MdR) du RB-F100CM renferme des informations de produit de bases telles que les diagrammes
de montage et les spécifications techniques.
Clause de non Responsabilité
Les informations et caractéristiques contenues dans ce MR sont sujettes à modification sans préavis.
Consignes de Sécurité
Ces notes de sécurité comprennent des informations importantes sur l'installation, l'utilisation et la maintenance.
• Ce produit ne contient aucune pièce réparable par l'utilisateur.
• ATTENTION: Le boîtier de ce produit peut devenir chaud lorsque des panneaux fixés fonctionnent.
• Lors de la sélection d'un emplacement d'installation, pensez à la facilité d'accès pour l'utilisation et l'entretien
courant des panneaux fixés.
• Assurez-vous d'effectuer une fixation à l'écart de toute matière inflammable.
• Assurez-vous que la structure et les points de fixation auxquels vous fixez labarre d'attache peuvent supporter le
poids des panneaux fixés.
• En cas de problème de fonctionnement grave, arrêtez immédiatement d'utiliser l'appareil.
Nous contacter
En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Mexique ou du Benelux, contactez votre fournisseur si vous
avez besoin d'assistance ou pour retourner un appareil. Veuillez consulter le site internet www.chauvetdj.com pour
obtenir des informations pour nous contacter.
Contenu
•RB-F100CM
Description de l'appareil
Le RB-F100CM est une Rig Bar (barre d'attache) de 100 cm de long conçue pour la suspension de panneaux vidéo F-
Series. Des connecteurs Speego permettent une fixation sure qui peut supporter jusqu'à 295 kg (650 lb). Livré équipé
d'œillets qui peut être remplacé par un autre équipement de montage, tels que 2 pinces pour structure Truss. Le RB-
F100CM peut être assemblé par verrouillage avec d'autres barres d'attache F-Series pour assurer un alignement de pixel
parfait entre les panneaux.
Vue d'ensemble du produit
Dimensions du produit
Vue de dessous
Vue de dessus
Aimants d'alignement
Trous d'alignement
Loquet de verrouillage de Rig Bar Connexion Speego mâle Loquet de verrouillage de la Rig Bar
36,06 po
916 mm
2,56 po
65 mm
1,97 po
50 mm
2,76 po
70 mm
1,38 po
35 mm
0,39 po
10 mm
1,18 po
30 mm
39,37 po
1000 mm
3,31 po
85 mm

FR
6
RB-F100CM MdR Rév. 1
MANUEL DE RÉFÉRENCE
Montage
Avant d'installer cet appareil, veuillez lire les Consignes de Sécurité, ainsi que celles pour les produits attachés.

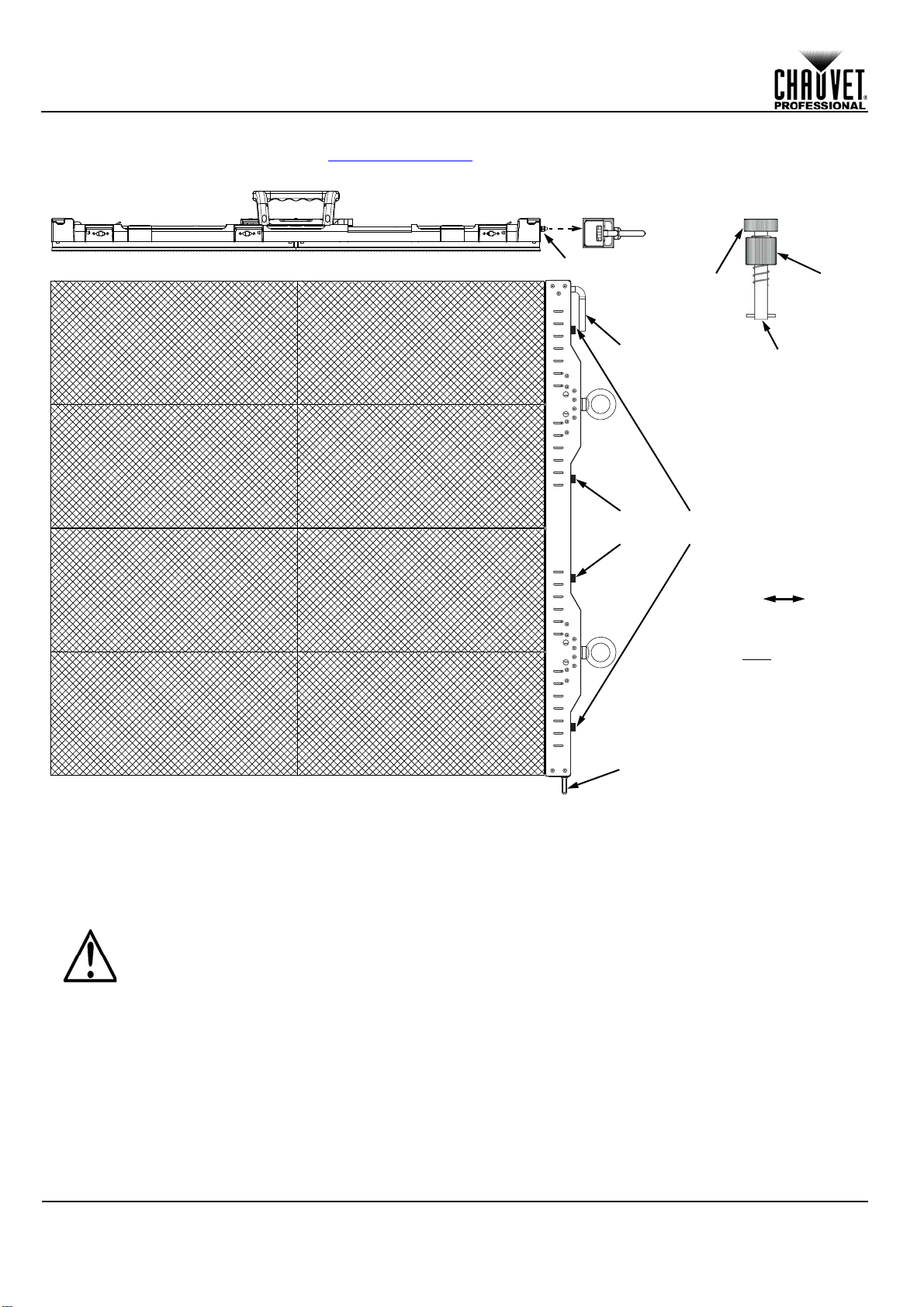

Schéma de montage
Procédure de montage
1. Insérer les alignements coniques dans les trous d'alignement jusqu'à ce que les aimants se connectent.
2. Insérez les barres de verrouillage Speego de la barre d'attache dans les connexions Speego femelles sur le
panneau F-Series.
3. Tournez la molette à ressort sur le Speego de la barre d'attache de 90°, jusqu'à ce qu'il se verrouille en place.
4. Tournez le bouton de serrage dans le sens horaire jusqu'à ce que le panneau F-Series soit fermement fixé sur la
barre d'attache.
5. Pour détacher la barre d'attache du panneau F-Series, inverser les étapes précédentes.
Attention! Les fixations magnétiques ne peuvent pas supporter de charge et sont uniquement
prévues comme une aide à l'alignement. Ne pas relâcher le panneau tant que le matériel de
suspension n'a pas été entièrement fixé.
ConnecteurSpeego
de Rig Bar
Molettede
serrage
Molette à
ressort
Barre de
verrouillage
Alignement conique (x2)
Loquet de
verrouillage de
Rig Bar
Connexion
Speego mâle
Loquet de verrouillage
de Rig Bar
HAUT
BAS
Ne pas
accrocher
latéralement à
une structure
Truss

7
FR
MANUEL DE RÉFÉRENCE
RB-F100CM MdR Rév. 1
Spécificités Techniques
Dimensions et Poids
Remarque: Les dimensions en pouces sont arrondies.
Commande
Longueur Largeur Hauteur Poids
1 035 mm (40,75 po) 65 mm (2,56 po) 70 mm (2,76 po) 8 kg (17,6 lb)
Capacité en charge Manilles recommandées
295 kg (650 lb) 5/8”
Description de l'Appareil Nom de l'Appareil Code de l'Article Code UPC
RB-F100CM RB-F100CM 9111250 781462215989

NL
8
RB-F100CM BH Rev. 1
BEKNOPTE HANDLEIDING
Over deze handleiding
De beknopte handleiding (BH) van de RB-F100CM bevat basisinformatie over het product, zoals montagediagrammen
en technische specificaties.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
• Dit product bevat geen onderdelen die door de gebruiker te onderhouden zijn.
• LET OP: De behuizing van dit product kan heet zijn wanneer de panelen in bedrijf is.
• Bij het kiezen van een plaatsingslocatie moet u rekening houden met eenvoudige toegang voor bediening en
routine-onderhoud van geplaatste panelen.
• Zorg ervoor dat u het uit de buurt hangt van brandbaar materiaal.
• Controleer of de constructie en de bevestigingspunten waaraan u de opbouwbalk hangt het gewicht kan dragen
van de bevestigde panelen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Mexico of Benelux kunt u contact opnemen met de distributeur of om
ondersteuning vragen dan wel het product retourneren. Ga naar www.chauvetdj.com voor contactinformatie.
Wat is inbegrepen
• RB-F100CM
Productbeschrijving
De RB-F100CM is een 100 cm lange opbouwbalk uit de F-serie, die is ontworpen voor het ophangen van videopanelen uit de
F-serie. Speego-koppelingen bieden een stevige bevestiging die tot 650 lb (295 kg) kunnen vasthouden. Wordt geleverd met
oogbouten die kan worden vervangen met andere bevestigingsmiddelen, zoals spantklemmen van 2 inch. De RB-F100CM
kan worden gekoppeld aan andere opbouwbalken uit de F-serie om juiste pixelafstemming tussen panelen te garanderen.
Productoverzicht
Productafmetingen
Onderaanzicht
Bovenaanzicht
Uitlijningsmagneten
Uitlijningsgaten
Vergrendeling opbouwbalk Mannelijke Speego-verbinding Vergrendelingslip opbouwbalk
36,06 in
916 mm
2,56 in
65 mm
1,97 in
50 mm
2,76 in
70 mm
1,38 in
35 mm
0,39 in
10 mm
1,18 in
30 mm
39,37 in
1000 mm
3,31 in
85 mm

9
NL
BEKNOPTE HANDLEIDING
RB-F100CM BH Rev. 1
Montage
Lees alvorens dit product te monteren de Veiligheidsinstructies, evenals die voor de gekoppelde producten.
Montagediagram
Montage-procedure
1. Steek de conische uitlijningspunten in een uitlijningsgaten en laat de magneten koppelen.
2. Plaats de Speego-vergrendelingsstaven van de opbouwbalk in de vrouwelijke Speego-koppelingen op het
paneel uit de F-serie.
3. Draai de veerknop op de opbouwbalk Speego met 90° totdat het vastklikt.
4. Draai de schroefknop met de klok mee totdat het paneel uit de F-serie vastzit aan de opbouwbalk.
5. Om de opbouwbalk te ontkoppelen van het paneel uit de F-serie draait u de vorige stappen om.
Waarschuwing! De magnetische bevestigingen zijn niet-dragend en zijn alleen bedoeld voor
uitlijningshulp. Laat het paneel pas los als de hangende apparatuur volledig vastzit.
Opbouwbalk Speego
Schroef-
knop
Veer-
knop
Vergrendel
-staaf
Uitlijning conisch (x2)
Vergrendeling
opbouwbalk
Mannelijke
Speego-koppeling
Vergrendelingslip
opbouwbalk
OMHOOG
OMLAAG
NIET zijdelings
aan de spant
hangen

NL
10
RB-F100CM BH Rev. 1
BEKNOPTE HANDLEIDING
Technische Specificaties
Afmetingen en gewicht
Let op: Afmetingen in inches zijn afgerond.
Bestellen
Lengte Breedte Hoogte Gewicht
1.035 mm (40,75 in) 65 mm (2,56 in) 70 mm (2,76 in) 8 kg (17,6 lb)
Laadvermogen Aanbevolen schakel
650 lb (295 kg) 5/8”
Productbeschrijving Productnaam Artikelcode UPC Nummer
RB-F100CM RB-F100CM 9111250 781462215989

Multi-Language
QUICK REFERENCE GUIDE
11 RB-F100CM QRG Rev. 1
Contact Us
Outside the U.S., United Kingdom, Ireland, Mexico or Benelux, contact the dealer of record. Follow the instructions to
request support or to return a product. Visit our website for contact details.
World Headquarters
General Information Technical Support
Address: 5200 NW 108th Ave. Voice: [phone]
Sunrise, FL 33351 Fax: [phone]
Voice: [phone] Email: [e-mail]
Fax: [phone] Website
Toll Free: [phone] www.chauvetlighting.com
EUROPE
General Information Technical Support
Address: Stokstraat 18 Email: eute[email protected]
9770 Kruishoutem Website
Belgium www.chauvetlighting.eu
Voice: [phone]
General Information Technical Support
Address: Unit 1C Email: [email protected]
Brookhill Road Industrial Estate
Pinxton, Nottingham, UK Website
NG16 6NT www.chauvetlighting.co.uk
Voice: [phone]
Fax: [phone]
MEXICO
General Information Technical Support
Address: Av. de las Partidas 34 - 3B Email: [email protected]
Zona Industrial Lerma Website
Lerma, Edo. de México, CP 52000 www.chauvet.com.mx
Voice: [phone]
