Operator’s Manual

CP9116

Cutting Tool

WARNING

To reduce risk of injury, everyone using, installing, repairing, maintaining,

changing accessories on, or working near this tool must read and

understand these instructions, as well as separately provided safety

instructions part number 6159948750, before performing any such task.

8940172152 Rev 02

Fig. 1

Fig. 2

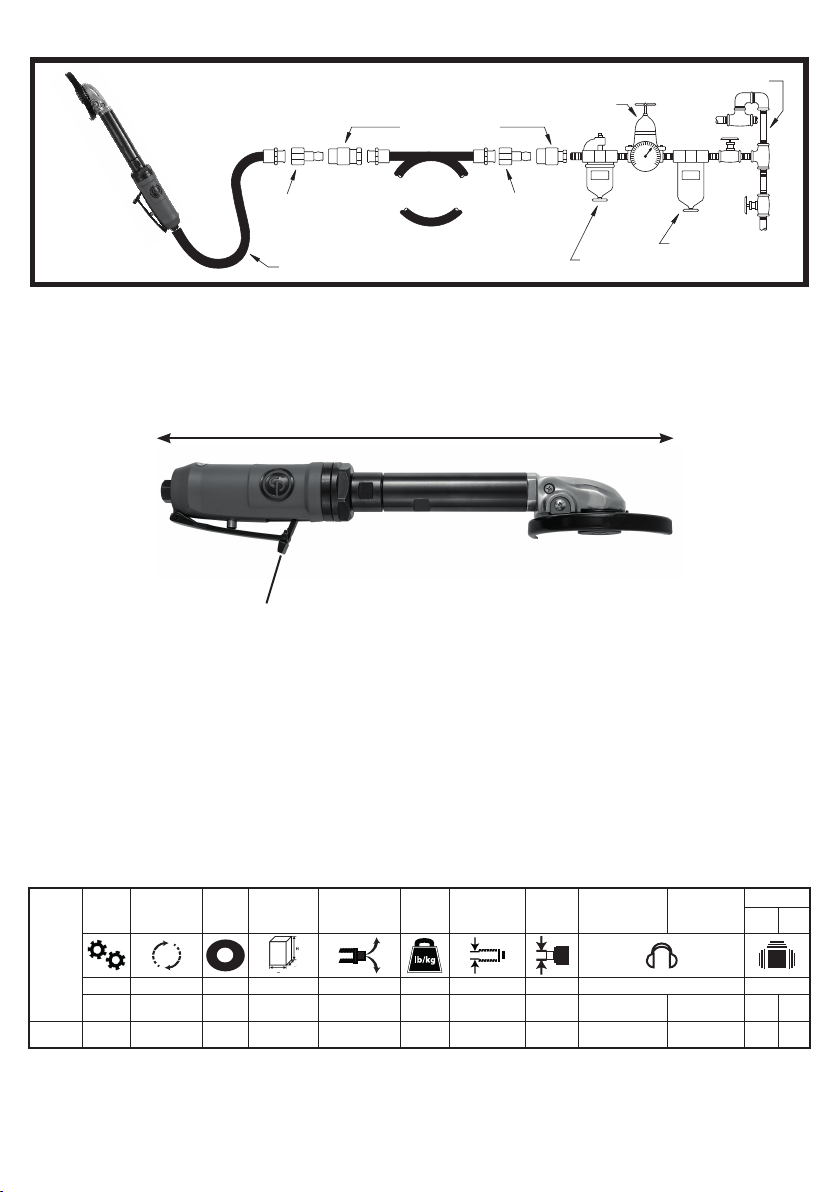

Air Diagram:

Air Supply Diagram 1/2" (12mm)

3/8" (10mm)

1/2" (12mm)

3/8" (10mm)

130

Model

RPM Power Wheel Dimension

Air Consumption

at load Weight Inner Hose Dia. Air Inlet Sound pressure

LpA

Sound power

LwA

Vibrations

ahd K

1 2 3 4 5 6 7 8 9 10

[inch] [Hp]

[W]

[inch]

[mm]

[inch]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb] [inch] [inch] [dB(A)] [dB(A)] [m/s²] [m/s²]

CP9116 14000 1

746

3.9*0.4

100*10

14.6

370

3.3

1.8

43/8“ 1/4“ 86 97 3 1.3

1.Technical Data

Model

Speed Power Wheel Dimension

Air Consumption

at load Weight Inner Hose Dia. Air Inlet Sound pressure

LpA

Sound power

LwA

Vibrations

ahd K

1 2 3 4 5 6 7 8 9 10

[RPM][Nm]

[Nm]

[inch]

[mm]

[inch]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[inch] [inch] [dB(A)] [dB(A)] [m/s²] [m/s²]

max. pressure 6.3bar(90psi)

ah: Vibration level, kUncertainty ; LpA Sound pressure dB(A), KpA = KWA = 3 dB Uncertainty.

Declaration of noise and vibration statement (ISO 15744 and ISO 28927-1)

All values are current as of the date of this publication. For the latest information please visit www.cp.com.

These declared values were obtained by laboratory type testing in accordance with the stated standards and are suitable for comparison with the declared

values of other tools tested in accordance with the same standards. These declared values are not adequate for use in risk assessments and values measured

in individual work places may be higher. The actual exposure values and risk of harm experienced by an individual user are unique and depend upon the way

the user works, the workpiece and the workstation design, as well upon the exposure time and the physical condition of the user. We, CHICAGO PNEUMATIC

                 󰘱       

assessment in a work place situation over which we have no control. This tool may cause hand-arm vibration syndrome if its use is not adequately managed.

An EU guide to managing hand-arm vibration can be found at www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. We

recommend a programme of health surveillance to detect early symptoms which may relate to noise or vibration exposure, so that management procedures can

󰘰

2. Machine type(s)

• This product is designed for removing material using abrasives. No other use permitted. For professional use only.

• Please read the instructions carefully before starting the machine.

3. Operation

• Fix the accessories properly to the tool.

• Connect device as shown in Fig. 01 to a clean and dry air supply.

• To start the machine, pull the trigger (A). Machine speed is increase by increasing pressure on the trigger. Release the trigger to stop.

4. Lubrication

Motor Bevel gear

• Use an air line lubricator with SAE #10 oil, adjusted to two drops per minute. If an air

line lubricator cannot be used, add air motor oil to the inlet once a day.

• Use Mobilux EP-2 or equivalent grease.

5. Maintenance instruction

• Follow local country environmental regulations for safe handling and disposal of all components.

• Maintenance and repair work must be carried out by qualified personnel using only original spare parts. Contact the manufacturer or your nearest authorised

dealer for advice on technical service or if you require spare parts.

• Always ensure that the machine is disconnected from energy source to avoid accidental operation.

• Disassemble and inspect the tool every three 3 months if the tool is used every day. Replace damaged or worn parts.

• High wear parts are underlined in the parts list.

• To keep downtime to a minimum, the following service kits are recommended :

Tune-up kit P/N : 8940172440

6. Disposal

• The disposal of this equipment must follow the legislation of the respective country.

• All damaged, badly worn or improperly functioning devices MUST BE TAKEN OUT OF OPERATION.

• Repair only by technical maintenance staff.

7. EC Declaration of conformity

We : CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Machine type(s): Cutting Tool

Declare that the product(s): CP9116 Serial Number : 00001-99999

Origin of the product : Taïwan

is in conformity with the requirements of the council Directives on the approximation of the laws of the Member States relating : to “Machinery“ 2006/42/EC (17/05/2006)

applicable harmonised standard(s) : EN ISO 11148-7:2012

Name and position of issuer : Pascal Roussy (R&D Manager)

Place & Date : Saint-Herblain, 14/09/2015

Technical le available from EU headquarter. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Use only authorized parts. Any damage or malfunction caused by the use of unauthorized parts is not covered by Warranty or Product Liability.

Original Instructions

EN English (English) CP9116

Cutting Tool

1.Technische Daten

Modell

Drehzahl Leistung Scheibe Abmessungen

Luftverbrauch

Unter Last Gewicht Schlauch Ø innen Lufteinlass Schalldruck

LpA

Schallleistung

LwA

Vibrationen

ahd K

1 2 3 4 5 6 7 8 9 10

[U/min][Nm]

[Nm]

[Zoll]

[mm]

[Zoll]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[Zoll] [Zoll] [dB(A)] [dB(A)] [m/s²] [m/s²]

max. Betriebsdruck 6,3 bar (90psi)

ah: Vibrationspegel, kUnsicherheit ; LpA Schalldruck dB(A), KpA = KWA = 3 dB Unsicherheit.

Geräuschemissions- und Vibrationsemissionserklärung (ISO 15744 and ISO 28927-1)

󰘯

                 

                 

Verwendung in Risikobeurteilungen geeignet, und an individuellen Arbeitsplätzen gemessene Werte können höher sein. Die tatsächlichen Expositionswerte und







von Werten, welche die tatsächliche Exposition wiedergeben. Das Werkzeug kann ein Hand-Arm-Vibrationssyndrom verursachen, wenn es nicht angemessen



󰘰

󰘰

2. Typ(en)

• 

• Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie die Maschine starten.

3. Bedienung

• Bringen Sie das Zubehör richtig am Werkzeug an.

• Schließen Sie das Gerät wie in Abb.01 an eine saubere und trockene Druckluftquelle an.

• Um die Maschine zu starten, muss der Auslöser (A) gezogen werden. Der Druck auf den Abzug bestimmt die Geschwindigkeit des Motors. Um die Maschine

zu stoppen, den Auslöser wieder freigeben.

4. Schmierung

Motor Schmierung der Kupplung

• Verwenden Sie einen Luftöler mit SAE # 10 Öl, der auf bis zu zwei Tropfen pro Minute

eingestellt ist. Falls kein Luftöler verwendet werden kann, ölen Sie den Einlass 1 Mal

täglich mit Druckluft-Motoröl.

• Verwenden Mobilux EP-2 oder gleich Fett.

5. Wartungsanweisungen

• Beachten Sie die örtlichen Umweltvorschriften für eine sichere Handhabung und Entsorgung aller Bauteile.

• 



• Achten Sie immer darauf, dass die Maschine von der Energiequelle getrennt wird, um eine versehentliche Bedienung zu vermeiden.

• Bei täglicher Verwendung des Werkzeugs das Werkzeug alle drei Monate zerlegen und inspizieren Beschädigte oder abgenutzte Teile ersetzen.

• 

• Um Ausfallzeiten auf ein Minimum zu beschränken, werden die folgenden Wartungssets empfohlen :

Tune-up kit P/N : 8940172440

6. Entsorgung

• Die Entsorgung dieser Geräte muss der Gesetzgebung des jeweiligen Landes folgen.

• Alle beschädigten, stark abgenutzten oder falsch funktionierenden Geräte MÜSSEN AUSSER BETRIEB GENOMMEN WERDEN.

• Nur von technischem Wartungspersonal zu reparieren.

7. EG-KONFORMITÄTSERKLÄRUNG

Wir: CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Typ(en): Schneid-Werkzeug

Erklären hiermit, dass das (die) Produkt(e): CP9116 Seriennummer : 00001-99999

Produktherkunft : Taïwan

den Anforderungen der EG-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten entspricht: für “Maschinen” 2006/42/EC (17/05/2006)

Geltende harmonisierte Norme(n): EN ISO 11148-7:2012

Name und Position des Ausstellers : Pascal Roussy (R&D Manager)

Ort und Datum : Saint-Herblain, 14/09/2015

Technische Datei bei EU-Hauptbüro erhältlich. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

     



Verwendung nicht autorisierter Teile verursacht wird, wird von der Garantie oder Produkthaftung nicht abgedeckt.

Ursprüngliche Betriebsanleitung

DE Deutsch (German) CP9116

Schneid-Werkzeug

1.Données techniques

Modèle

Vitesse Puissance Disque Dimensions

Consommation d'air

Sous charge Poids Diamètre interne

conduite

Admission

d'air

Pression ac-

coustique

LpA

Puissance ac-

coustique

LwA

Vibrations

ahd K

1 2 3 4 5 6 7 8 9 10

[RPM][Nm]

[Nm]

[pouce]

[mm]

[pouce]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[pouce] [pouce] [dB(A)] [dB(A)] [m/s²] [m/s²]

pression max. 6.3bar(90psi)

ah: Niveau de vibration, kIncertitude ; LpA Pression accoustique dB(A), KpA = KWA = 3 dB Incertitude.

Déclaration de niveau sonore et émissions de vibration (ISO 15744 and ISO 28927-1)

Toutes les valeurs sont justes à la date de cette publication. Pour obtenir les dernières informations, veuillez consulter www.cp.com.

Les valeurs indiquées ont été mesurées lors d'essais en laboratoire, dans le respect des normes indiquées et elles correspondent aux valeurs déclarées des

autres outils testés selon les mêmes normes, Ces valeurs indiquées ne conviennent pas à l'évaluation des risques et il est possible que les valeurs mesurées

aux postes de travail individuels soient plus élevées. Les valeurs d'exposition réelles et les risques encourus par les utilisateurs individuels sont uniques et

dépendent de la manière selon laquelle l'utilisateur travaille, de la pièce à usiner et de la conception du banc de travail, ainsi que du temps d'exposition et de la

condition physique de l'utilisateur. Nous, CHICAGO PNEUMATIC TOOLS, ne pouvons pas être tenus responsables des conséquences de l'utilisation de valeurs

󰘱󰘯

contrôle. Cet outil peut provoquer un syndrome de vibrations transmise aux mains-bras s'il n'est pas manié de manière adéquate. Un guide de l'UE pour gérer

les vibrations sur les mains se trouve sur www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Nous recommandons un

programme de surveillance sanitaire pour détecter les symptômes précoces pouvant être liés à l'exposition au bruit ou aux vibrations, pour que la procédure de

󰘰󰘰󰘰

2. Type(s) de machine

• Ce produit est conçu pour l’élimination de matière en utilisant des abrasifs. Aucune autre utilisation n'est autorisée. Réservé à un usage professionnel.

• Veuillez lire attentivement les instructions avant de démarrer la machine.

3. Utilisation

• Installez correctement les accessoires à l‘outil.

• Raccordez l'appareil à une source d'alimentation en air sec et propre, selon la fig. 01.

• Pour démarrer la machine, appuyez simplement sur la gâchette (A). La vitesse de la machine augmente en augmentant la pression sur la gâchette. Relâchez

la gachette pour arrêter.

4. Lubrication

Moteur Renvoi d‘angle

• Utilisez un graisseur de ligne d'air à la norme d'huile SAE # 10, ajusté à deux gouttes

par minute. Si un graisseur de ligne de l'air ne peut pas être utilisé, ajouter de l'huile

de moteur à air à l'entrée une fois par jour.

• Utilisez de la graisse Mobilux EP-2 ou une graisse équivalente.

5. Maintenance

• Suivez la réglementation environnementale du pays local concernant la manipulation et la mise au rebut de tous les composants.

• Les travaux d'entretien et de maintenance doivent être réalisés par un personnel qualifié utilisant les pièces de rechange authentiques. Contactez le fabricant

ou votre revendeur le plus proche pour des conseils techniques ou si vous avez besoin de pièces de rechange.

• Toujours s'assurer que la machine est déranchée de la source d'alimenation afin d'éviter tout déclenchement accidentel.

• Démontez et inspectez l‘outil tous les 3 mois s‘il est utilisé quotidiennement. Remplacez les pièces endommagées ou usées.

• Pièces de forte usure sont soulignées dans la liste des pièces.

• Pour minimiser les temps morts, les kits d'entretien suivants sont recommandés :

Tune-up kit P/N : 8940172440

6. Mise au rebut

• La mise au rebut de cet équipement doit respecter la législation du pays concerné.

• Tous les appareils endommagés ou qui ne fonctionnent pas correctement DOIVENT ÊTRE MIS HORS SERVICE.

• Les réparations doivent uniquement être effectuées par le personnel de maintenance.

7. Déclaration de conformité CE

Nous : CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Type(s) de machine: Outil de coupe

Déclarons que les produits: CP9116 Numéro de série : 00001-99999

Origine du produit : Taïwan

est conforme aux exigences de la directive "Machines" du conseil concernant la législation des États membres 2006/42/EC (17/05/2006)

Norme(s) harmonisée(s) applicable(s) : EN ISO 11148-7:2012

Nom et fonction de l'émetteur : Pascal Roussy (R&D Manager)

Lieu et date : Saint-Herblain, 14/09/2015

Dossier technique disponible auprès du siège social européen. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

commerce, dénominations de modèle, numéros de pièces et plans. N’utiliser que des piéces homologuées. Aucun dégât ou défaut de fonctionnement résultant de l’utilisation de pièces

non homologuées n’est couvert par la garantie ou la responsabilité de produits.

Instructions originales

FR Français (French) CP9116

Outil de coupe

1.Datos técnicos

Modelo

Velocidad Potencia Rueda Dimensiones

Consumo de aire

Con carga Peso Diámetro Ø de

manguera interna

Admisión

de aire

Presión sonora

LpA

Potencia sonora

LwA

Vibración

ahd K

1 2 3 4 5 6 7 8 9 10

[RPM][Nm]

[Nm]

[Pulgada]

[mm]

[Pulgada]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[Pulgada] [Pulgada] [dB(A)] [dB(A)] [m/s²] [m/s²]

presión máx. 6.3bar(90psi)

ah: Nivel de vibración, kIncertidumbre ; LpA Presión sonora dB(A), KpA = KWA = 3 dB Incertidumbre.

Declaración de emisiones sonoras y de vibraciones (ISO 15744 and ISO 28927-1)

Todos los valores son correctos en el momento de la publicación. Para obtener la información más reciente, visite www.cp.com.

Estos valores declarados se obtuvieron en pruebas de laboratorio en cumplimiento con las normas establecidas y son adecuados para compararse con los

valores declarados de otras herramientas comprobadas según los mismos estándares. No son adecuados para utilizarse en evaluaciones de riesgos. Los

valores medidos en lugares de trabajo individuales podrían ser más altos que los valores declarados. Los valores de exposición reales y el riesgo de daños

experimentado por un usuario individual son únicos y dependen del hábito de trabajo del usuario, la pieza en la que se está trabajando y el diseño de la

estación de trabajo, además del tiempo de exposición y las condiciones físicas del usuario. Nosotros, CHICAGO PNEUMATIC TOOLS, no podemos aceptar

󰘱

individual y en una situación de lugar de trabajo sobre los que no tenemos ningún control. Esta herramienta puede provocar síndrome de vibración en brazo y

mano si no se gestiona adecuadamente su utilización. Encontrará una guía de la UE respecto a la gestión de vibraciones transmitidas al sistema mano-brazo

en www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_ sheet_0111.pdf. Se recomienda mantener un programa de control sanitario de

󰘰

posibles discapacidades.

2. Tipo(s) de máquina

• Este producto se ha diseñado para la eliminación de material mediante abrasivos. No se permite ningún otro uso. Solo para uso profesional.

• Por favor, lea atentamente las instrucciones antes de encender la máquina.

3. Funcionamiento

• Acople los accesorios correctamente a la herramienta.

• Conecte el dispositivo como se indica en la fig. 1 a un suministro de aire limpio y seco.

• Para activar el aparato, sencillamente presione el gatillo (A). La velocidad del aparato aumenta al incrementar la presión sobre el gatillo. Suelte el gatillo para

detenerlo.

4. lubricación

Motor Embrague

• Utilice un lubricante de aire comprimido con aceite SAE # 10, ajustado a dos gotas

por minuto. Si no se puede utilizar un lubricador de aire comprimido, añada aceite de

motor de aire en la admisión una vez al día.

• Utilice Mobilux EP-2 o igual grasa.

5. Instrucciones de mantenimiento

• Siga las regulaciones ambientales locales por países para el manejo seguro y la eliminación de todos los componentes.

• T oda operación de mantenimiento y reparación debe ser realizada por personal cualificado y utilizando exclusivamente piezas de recambio originales. Si

necesita consejos sobre asistencia técnica o piezas de recambio, contacte con el fabricante o con su distribuidor autorizado más cercano.

• Asegúrese siempre de que el equipo esté desconectado de la fuente de energía para evitar el funcionamiento accidental.

• Desmonte e inspeccione la herramienta cada 3 meses si la utiliza todos los días. Sustituya las piezas dañadas o desgastadas.

• Las piezas sometidas a mayor desgaste están subrayadas en la lista de piezas.

• Para mantener el tiempo de inactividad al mínimo, se recomiendan los siguientes kits de servicio :

Tune-up kit P/N : 8940172440

6. Eliminación

• La eliminación de este equipo debe seguir la legislación del país respectivo.

• Todos los productos dañados, gastados o que no funcionen correctamente deben ser puestos fuera de funcionamiento.

• Las reparaciones deben ser realizadas únicamente por personal de mantenimiento técnico.

7. DECLARACION DE CONFORMIDAD CE

Nosotros: CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Tipo(s) de máquina: Herramienta de corte

Declaramos que el producto: CP9116 Número de serie : 00001-99999

Origen del producto : Taïwan

es conforme a los requisitos de la Directiva del Consejo sobre la aproximación de las leyes de los Estados Miembros con relación : a la "maquinaria“ 2006/42/EC (17/05/2006)

normas armonizadas aplicadas: EN ISO 11148-7:2012

Nombre y cargo del expedidor : Pascal Roussy (R&D Manager)

Lugar y fecha : Saint-Herblain, 14/09/2015

Ficha técnica disponible en las ocinas centrales de la UE. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

modelos, números de partes y dibujos. Utilice partes autorizadas únicamente. La garantía o responsabilidad de productos no cubre ningún daño o defecto causado por el uso de partes

Instrucciones originales

ES Español (Spanish) CP9116

Herramienta de corte

1.Dati Tecnici

Mo-

dello

Velocità Alimentazione Disco da

taglio

Dimensioni

Consumo aria

Sotto carico Peso Diam. Interno Tubo Presa d'aria

Pressione so-

nora

LpA

Potenza sonora

LwA

Vibrazioni

ahd K

1 2 3 4 5 6 7 8 9 10

[RPM][Nm]

[Nm]

[Pollici]

[mm]

[Pollici]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[Pollici] [Pollici] [dB(A)] [dB(A)] [m/s²] [m/s²]

max pressione 6.3 bar (90psi)

ah: Livello di vibrazioni, kIncerto ; LpA Pressione sonora dB(A), KpA = KWA = 3 dB Incerto.

Dichiarazione relativa al livello di emissione rumori e vibrazioni (ISO 15744 and ISO 28927-1)

Tutti i valori sono vigenti alla data della presente pubblicazione. Per informazioni più recenti, visitare il sito www.cp.com.

I valori dichiarati sono stati ottenuti da test eseguiti in laboratorio in conformità con le norme stabilite e sono adeguati per il confronto con i valori dichiarati di

altri utensili testati in conformità con gli stessi standard. I valori dichiarati non sono adeguati alla valutazione dei rischi e possono essere inferiori ai valori rilevati

in determinati luoghi lavorativi. I reali valori di esposizione e il rischio di pericolo a cui il singolo utente è soggetto sono esclusivi e dipendono dal modo in cui la

󰘰

        󰘱

󰘯󰘰

questo utensile può provocare la sindrome da vibrazioni mano-braccio. Una guida UE alla gestione delle vibrazioni manobraccio si trova all‘indirizzo www.

󰘰

󰘲󰘰

󰘰

2. Tipo

• Questo prodotto è progettato per rimuovere il materiale tramite l‘utilizzo di abrasivi. Nessun altro utilizzo consentito. Solo per uso professionale.

• Si prega di leggere attentamente le istruzioni prima di avviare la macchina.

3. Funzionamento

• Fissare correttamente gli accessori all‘utensile.

• Collegare il dispositivo, come mostrato nella Fig.1, ad una fonte di aria pulita e asciutta.

• Per avviare la macchina, premere semplicemente il grilletto (A). La velocità della macchina aumenta con la pressione sul grilletto. Rilasciare il grilletto per

fermarsi.

4. Lubricazione

motore Frizione

• Utilizzare un lubricatore di linea con olio SAE # 10 retticato per due gocce al minuto.

Se un lubricatore di linea non può essere utilizzata, aggiungere olio motore pneumati-

co all'ingresso una volta al giorno.

• Utilizzare Mobilux EP-2 o uguale grasso.

5. Istruzioni per la manutenzione

• Seguire le normative ambientali locali e nazionali per la manipolazione e lo smaltimento di tutti i componenti.

• Gli interventi di riparazione e manutenzione devono essere ef fettuati esclusivamente da personale qualificato utilizzando solo ricambi originali. Contattare il

fabbricante o il rivenditore autorizzato più vicino per ricevere assistenza tecnica o per ordinare i ricambi.

• Assicurarsi sempre che la macchina sia scollegata dalla fonte di energia per evitare l‘azionamento accidentale.

• Se l‘utensile viene utilizzato quotidianamente, smontarlo e controllarlo ogni tre 3 mesi. Sostituire le parti danneggiate o usurate.

• Le parti altamente soggette a usura sono sottolineate nell‘elenco delle parti.

• Per mantenere al minimo i tempi di inattività, si consigliano i seguenti kit di manutenzione :

Tune-up kit P/N : 8940172440

6. Smaltimento

• Lo smaltimento di questa apparecchiatura deve seguire la legislazione del rispettivo paese.

• Tutte le attrezzature danneggiate, fortemente consumate o funzionanti in modo improprio DEVONO ESSERE MESSE FURI SERVIZIO.

• Far riparare solo da personale tecnico di manutenzione.

7. DICHIARAZIONE DI CONFORMITÀ CE

La Società: CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Tipo: Attrezzo da taglio

Dichiara che il(i) prodotto(i): CP9116 Numero di serie : 00001-99999

Origine del prodotto : Taïwan

è (sono) in conformità con le esigenze previste dalla Direttiva sulla convergenza delle legislazioni degli Stati membri relative: - alle "Macchine“ 2006/42/EC (17/05/2006)

norma(e) armonizzata(e) applicabile(i): EN ISO 11148-7:2012

Nome e funzione del dichiarante : Pascal Roussy (R&D Manager)

Luogo e Data : Saint-Herblain, 14/09/2015

File tecnico disponibile dalla Sede Centrale europea Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

modelli, i numeri delle parti e i disegni. Si avvisa che l’utilizzo di parti originali non è coperto da garanzia o da responsabilità per danni causati da un prodotto difettoso.

Istruzioni originali

IT Italiano (Italian) CP9116

Attrezzo da taglio

1.Technische gegevens

Model

Snelheid Vermogen Wiel Afmetingen

Luchtverbruik

Bij belasting Gewicht Binnenslang Ø-Dia Luchtinlaat Geluidsdruk

LpA

Geluidsterkte

LwA

Vibratie

ahd K

1 2 3 4 5 6 7 8 9 10

[Omw/min][Nm]

[Nm]

[Inch]

[mm]

[Inch]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[Inch] [Inch] [dB(A)] [dB(A)] [m/s²] [m/s²]

max. druk 6,3 bar (90 psi)

ah: Trillingsniveau, kOnzekerheid ; LpA Geluidsdruk dB(A), KpA = KWA = 3 dB Onzekerheid.

Verklaring van ruis en trillingen (ISO 15744 and ISO 28927-1)

Alle waarden zijn van toepassing op de datum van deze publicatie. Actuele informatie vindt u op www.cp.com.

De opgegeven waarden zijn verkregen door laboratoriumtesten in overeenstemming met de verklaarde eisen en zijn geschikt voor vergelijking met de opgegeven

waarden van andere tools die getest zijn volgens de normen. De opgegeven waarden zijn niet voldoende voor gebruik in risico-evaluaties en kunnen de waarden

gemeten in individuele werkplekken hoger zijn. De feitelijke blootstellingwaarden en het letselrisico ervaren door een individuele gebruiker zijn uniek en hangen

af van de manier waarop de gebruiker werkt, het werkstuk en de inrichting van de werkplek, maar ook van de duur van de blootstelling en fysieke conditie van

de gebruiker. Wij, CHICAGO PNEUMATIC TOOLS, kunnen niet aansprakelijk worden gesteld voor de gevolgen van het gebruik van de opgegeven waarden

in plaats van de waarden van werkelijke blootstelling in een individuele risico-evaluatie op een werkpleksituatie waarover wij geen controle hebben. Deze tool

kan hand-arm vibratiesyndroom veroorzaken als gebruiksregels niet adequaat worden toegepast. Een EU richtlijn inzake het beheer van hand-armtrillingen is

te vinden op www. pneurop.eu/uploads/documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf Wij adviseren een beleid voor medische controle voor het

opsporen van vroege symptomen die betrekking kunnen hebben op blootstelling aan lawaai of trillingen, zodat de beleidsprocedures kunnen worden gewijzigd

om mogelijk schadelijke gevolgen in de toekomst te voorkomen.

2. Machinetype

• Dit product is ontworpen voor het verwijderen van materiaal met schuurmiddelen. Andere toepassingen zijn niet toegestaan. Alleen voor professioneel gebruik.

• Lees de instructies aandachtig door voordat u de machine start.

3. Bediening

• Het hulpstuk correct op de tool aanbrengen.

• Sluit het apparaat aan op een schone en droge luchttoevoer. Zie Fig. 01.

• Om de machine te starten, trekt u aan de trekschakelaar (A). De snelheid van machine neemt toe door verhoogde druk op de trekker. De trekschakelaar

loslaten om te stoppen.

4. Smering

motor Smering van de koppeling

• Gebruik een olienevelaar met SAE #10 olie, afgesteld op twee druppels per minuut.

Als een olienevelaar niet kan worden gebruikt, voeg eenmaal daags luchtmotorolie

aan de inlaat toe.

• Gebruik Mobilux EP-2 of gelijk vet.

5. Onderhoudsinstructies

• Volg de lokale milieuvoorschriften van het land voor veilige hantering en verwijdering van alle componenten.

• Onderhoudswerkzaamheden en reparaties moeten worden uitgevoerd door gekwalificeerd personeel waarbij alleen originele reserveonderdelen gebruikt

mogen worden. Neem contact op met de fabrikant voor de dichtstbijzijnde geautoriseerde dealer voor advies over technisch onderhoud of als u reserveonder-

delen nodig hebt.

• Zorg altijd ervoor dat de machine is losgekoppeld van de energiebron om onbedoelde bediening te voorkomen.

• Demonteer en controleer het gereedschap om de drie 3 maanden als het dagelijks wordt gebruikt. Vervang beschadigde of versleten onderdelen.

• Hoge slijtdelen zijn onderstreept in de onderdelenlijst.

• Om uitval tot een minimum te beperken, worden de volgende servicekits aanbevolen :

Tune-up kit P/N : 8940172440

6. Verwijdering

• De verwijdering van deze apparatuur moet de wetgeving van het desbetreffende land volgen.

• Alle beschadigde, versleten of slecht functionerende apparatuur moet buiten bedrijf worden gesteld.

• Reparatie alleen door technisch onderhoudspersoneel.

7. E.G.-VERKLARING VAN OVEREENSTEMMING

De rma : CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Machinetype: Snijmachine

Verklaart hierbij dat het (de) produkt(en): CP9116 Serienummer : 00001-99999

Herkomst van het product : Taïwan

in overeenstemming is (zijn) met de vereisten van de richtlijn van de Raad inzake de onderlinge aanpassing van de wetgevingen van de lidstaten betreffende: “machines”

2006/42/EC (17/05/2006)

geldige geharmoniseerde norm(en) : EN ISO 11148-7:2012

Naam en Functie van de opsteller : Pascal Roussy (R&D Manager)

Plaats en datum : Saint-Herblain, 14/09/2015

Technisch bestand is verkrijgbaar van het EU-hoofdkwartier. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

onderdeelnummers en teken. Gebruik uitsluitend goedgekeurde onderdelen. Schade of storingen, veroorzaakt door het gebruik van niet-goedgekeurde onderdelen, worden niet door de

Originele instructies

NL Nederlands (Dutch) CP9116

Snijmachine

1.Технические характеристики

Модель

Скорость Мощность Режущий

диск

Габаритные

размеры

Расход воздуха

Под нагрузкой Вес Внутренний

диаметр шланга

Впуск

воздуха

Звуковое

давление

LpA

Мощность

звука

LwA

Вибрация

ahd K

1 2 3 4 5 6 7 8 9 10

[об/мин.][Nm]

[Nm]









[Nl/s]

[SCFM]



[lb]

     

макс. давление 6,3 бар (90 фунт/кв. дюйм)

ahkLpAKpA = KWA

Заявленные шумовые и вибрационные характеристики (ISO 15744 and ISO 28927-1)





               



                











       





2. Тип(ы) оборудования

• 



• 

3. Работа

• Правильно установите насадки и приспособления.

• Подсоедините устройства, как показано на Рис. 1, для очистки и подачи сухого воздуха.

• Для включения устройства просто нажмите на курок (А). Скорость вращения увеличивается сообразно нажиму на курке. Отпустите курок для

остановки.

4. Смазка

мотор Смазка муфты

• Используйте масленку для пневмолиний с маслом SAE # 10, настроенную на две

капли в минуту. Если нет возможности использовать масленку для пневмолиний,

добавляйте во впуск масло для пневмодвигателей один раз в день.

• Используйте Mobilux EP-2 или равна смазки.

5. Инструкция по техническому обслуживанию

• Соблюдайте национальные нормы защиты окружающей среды для безопасного обращения и утилизации всех компонентов.

• 





• 

• 

• 

• 

Tune-up kit P/N : 8940172440

6. Утилизация

• 

• 

• Ремонт только персоналом технического обслуживания.

7. ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Мы: CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Тип(ы) оборудования: Режущий инструмент

Заявляем, что продукция: CP9116 Серийные номера : 00001-99999

Происхождение продукта : Taïwan

соответствует требованиям директив Европейского Совета относительно законодательств стран-участниц по: "Машинному оборудованию" 2006/42/EC (17/05/2006)

применяемые согласованные нормы: EN ISO 11148-7:2012

Фамилия и должность составителя : Pascal Roussy (R&D Manager)

Место и дата : Saint-Herblain, 14/09/2015

Технический документ доступен в главном офисе Европейского Союза. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain

- France







Оригинальная инструкция по эксплуатации

RU русский язык (Russian) CP9116



1.Tekniska data

Modell

Hastighet Ström skiva Mått

Luftförbrukning

Vid belastning Vikt Invändig slangdia. Luftintag Ljudtrycksnivå

LpA

Ljudeffekt

LwA

Vibrationer

ahd K

1 2 3 4 5 6 7 8 9 10

[RPM][Nm]

[Nm]

[tum]

[mm]

[tum]

[mm]

[Nl/s]

[SCFM]

[kg]

[lb]

[tum] [tum] [dB(A)] [dB(A)] [m/s²] [m/s²]

max. tryck 6,3 bar (90 psi)

ah: Vibrationsnivå, kOsäkerhet ; LpA Ljudtrycksnivå dB(A), KpA = KWA = 3 dB Osäkerhet.

Deklaration av buller och vibrationer (ISO 15744 and ISO 28927-1)

Alla värden är aktuella vid denna publikations utgivningsdatum. För den senaste informationen, besök www.cp.com.

Dessa deklarerade värden erhölls genom laboratorietypprovning i enlighet med de angivna standarderna och är lämpliga för jämförelse med deklarerade

värden för andra verktyg som testats i enlighet med samma standarder. Dessa deklarerade värden är inte tillräckliga för användning i riskbedömningar, och

värden som uppmätts på enskilda arbetsplatser kan vara högre. De faktiska exponeringsvärdena och risken för skada som en enskild användare kan erfara är

unika och beror på hur användaren arbetar, arbetsstyckets och arbetsplatsens utformning, liksom på exponeringstiden och hälsotillståndet hos användaren.

Vi, CHICAGO PNEUMATIC TOOLS, kan inte hållas ansvariga för konsekvenserna av att de deklarerade värdena används istället för värden som speglar den

faktiska exponeringen vid en individuell riskbedömning på en arbetsplatssituation som vi inte har någon kontroll över. Detta verktyg kan orsaka hand-arm-

             󰘰  

documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf. Vi rekommenderar ett program för hälsokontroll för att upptäcka tidiga symptom som kan ha med

󰘰

2. Maskintyp

• Denna produkt är utformad för att avlägsna material med slipmedel. Ingen annan användning är tillåten. Endast för professionell användning.

• Läs instruktionerna noggrant innan du startar maskinen.

3. Drift

• Fäst tillbehören ordentligt på verktyget.

• Anslut enhet som visas i fig. 01 för att rengöra och torka lufttillförsel.

• För att starta maskinen trycker du bara på avtryckaren (A). Maskinens hastighet ökas genom att du trycker hårdare på avtryckaren. Släpp avtryckaren för att

stoppa.

4. Smörjning

motor Smörjning av koppling

• Använd en luftledningssmörjning med SAE #10-olja, justerad till två droppar per minut.

Om en luftledningssmörjning inte kan användas, fyll på motorolja i inloppet en gång

varje dag.

• Använd Mobilux EP-2 eller lika fett

5. Underhållsinstruktioner

• Följ lokala miljöregler för säker hantering och kassering av alla komponenter.

• Underhålls- och reparationsarbete måste utföras av kvalificerad personal och de får endast använda originalreservdelar. Kontakta tillverkaren eller en auktori-

serad återförsäljare nära dig för råd om teknisk service eller om du har behov av originalreservdelar.

• Se alltid till att maskinen är bortkopplad från strömförsörjningen för att undvika oavsiktlig start.

• Plocka isär och undersök verktyget en gång var tredje månad om verktyget används varje dag. Byt ut skadade eller slitna delar.

• Delar med högt slitage är understrukna i reservdelslistan.

• För att hålla stilleståndstiden till ett minimum rekommenderas följande servicesatser :

Tune-up kit P/N : 8940172440

6. Bortskaffande

• Avyttringen av denna utrustning måste följa lagstiftningen i respektive land.

• Alla skadade, hårt slitna eller felaktigt fungerande enheter måste tas ur drift.

• Reparation får endast utföras av teknisk underhållspersonal.

7. EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Vi : CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA

Maskintyp: Skärverktyg

Förklarar att maskinen: CP9116 Serienummer : 00001-99999

Produktens ursprung : Taïwan

överensstämmer med kraven i Ministerradets direktiv om harmonisering av medlemsstaternas lagar rörande : ”maskiner” 2006/42/EC (17/05/2006)

tillämpliga harmoniserade standarder: EN ISO 11148-7:2012

Utfärdarens namn och befattning : Pascal Roussy (R&D Manager)

Plats & datum : Saint-Herblain, 14/09/2015

Teknisk l tillgänglig från EU:s huvudkontor. Pascal Roussy R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France

Alla rättigheter förbehålls. All icke auktoriserad användning eller kopiering av innehållet eller del därav är förbjudet. Detta gäller speciellt för varumärken, modellbenämningar, artikelnummer

och ritningar. Använd andast auktoriserade delar. All skada eller felaktig funktion orsakat av användning av icke auktoriserade delar täcks ej av garanti eller produktansvarighet.

Originalinstruktioner

SV Svenska (Swedish) CP9116

Skärverktyg
