Clas Ohlson A502 User manual

EnglishSvenskaNorskSuomiDeutsch
Ver. 20130821
Art.no Model
40-8095 A502
Air Compressor
Kompressor
Kompressor
Kompressori
Kompressor

2
English
1
2
3
5
6
7
8
9
4
Air Compressor
Art.no 40-8095 Model A502
Please read the entire instruction manual before use and save it for future reference. We reserve
the right for any errors in text or images and for making any necessary technical changes to this
document. If you should have any questions concerning technical problems please contact our
Customer Services.
1. Safety
Warning!
• Never leave the compressor unattended when it is in operation.
• This compressor is only intended for intermittent use. If the compressor is used for long
periods it might overheat. If the metal components become very hot the compressor should
be turned off and allowed to cool for about 30 minutes.
• Never pump too high a pressure into the recipient product. Tyres are marked with their
maximum pressure in psi or bar.
2. Description
12 V air compressor with pressure gauge and car lighter plug.
Includes a nozzle for inflating rubber dinghies or airbeds (6), a nozzle for bicycle valves (7) and
anozzle for football valves.

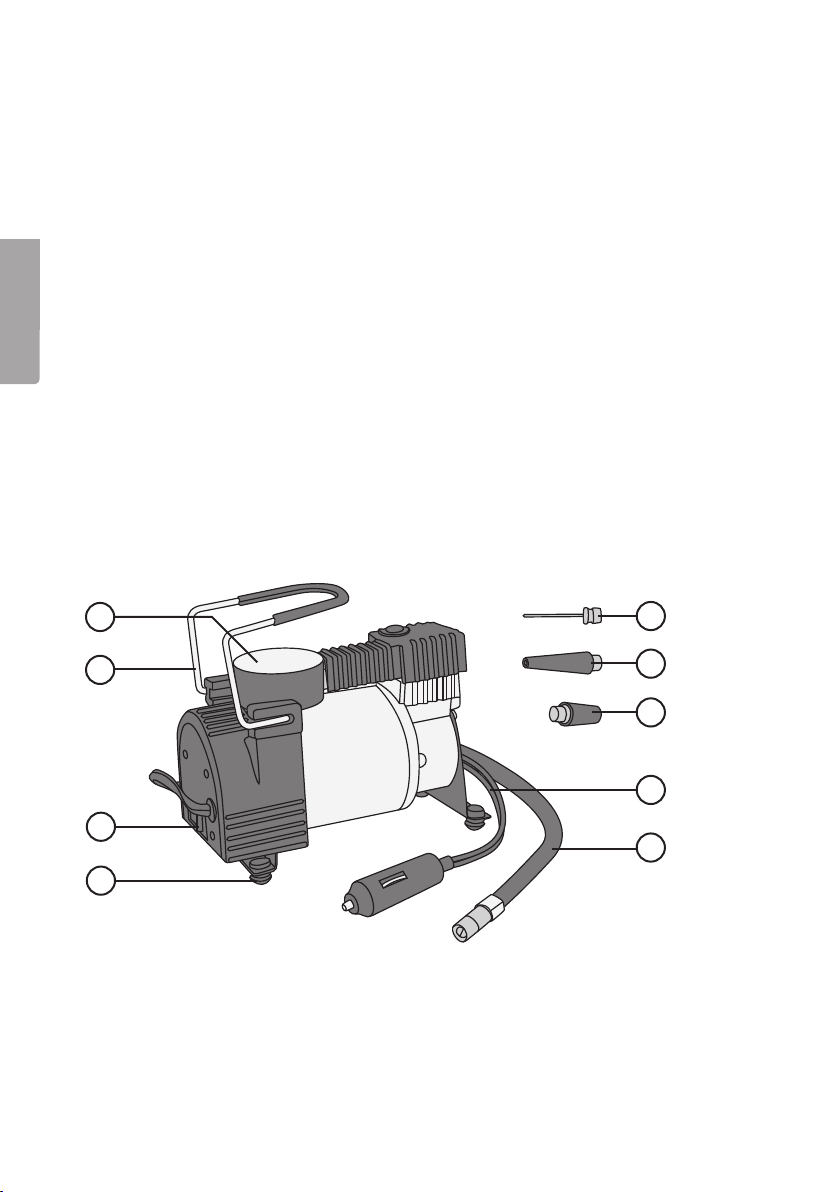

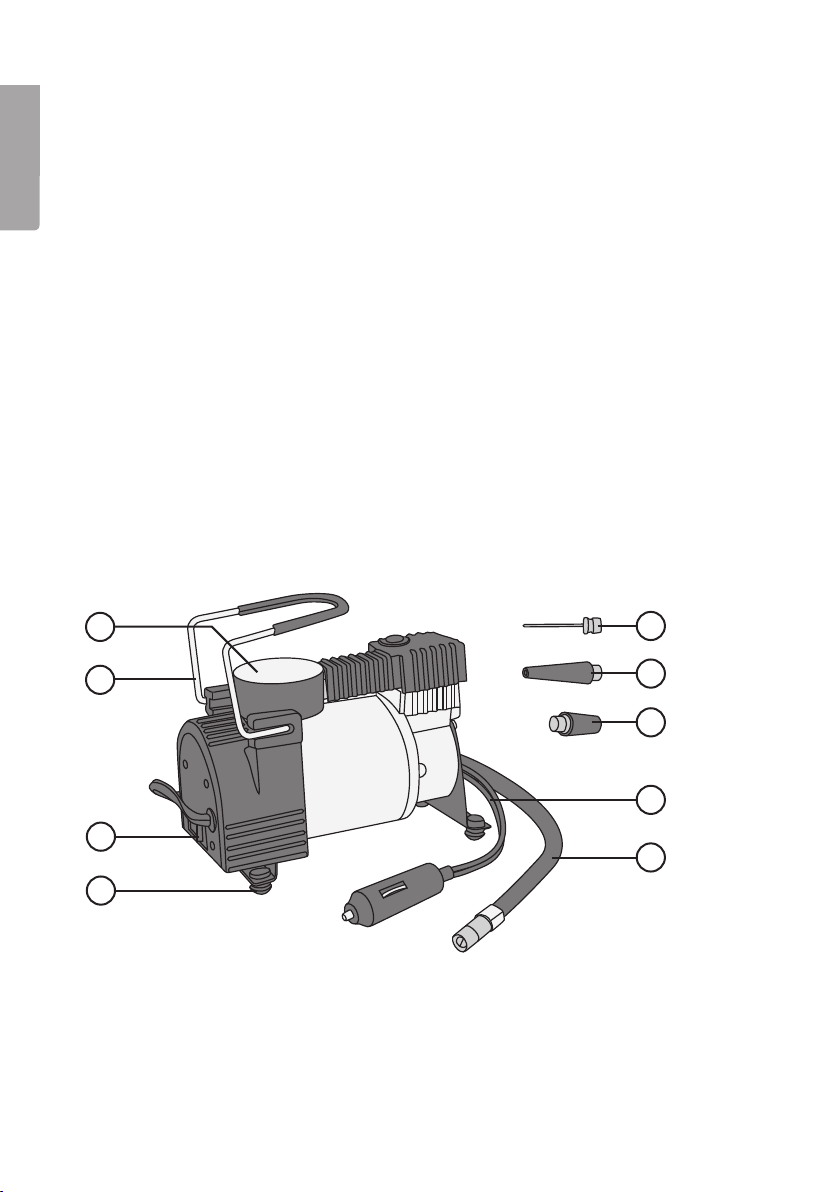

1. Vibration-reducing rubber feet
2. On/off switch
3. Handle
4. Manometer
5. Adapter for inflating footballs
6. Adapter for inflating rubber dinghies, airbeds, etc.
7. Adapter for inflating bicycle tyres (Woods/Dunlop valve)
8. Connecting cable
9. Air hose with pump connector

3
English
3. Operation
Pumping tyres
1. Attach the compressor to your car’s cigarette lighter socket. Remember that in certain types
of cars the ignition must be turned on for the socket to work.
2. Push the pump connector onto the tyre valve and screw it on.
3. Inflate the tyre to the recommended pressure (refer to the car’s handbook or marking on the
tyre itself). Unscrew the pump connector and unplug the compressor from the lighter socket.
4. The bicycle adapter should be used for inflating bicycle tyres.
Car tyres should normally be inflated to pressures ranging from 1.65 bar (24 psi) to 2.2 bar
(32psi). Tyres for large vehicles might need a pressure up to 2.75 bar (40 psi). Tyres are marked
with their maximum pressure in psi or bar.
• In order to prevent overheating, the compressor should not be used for longer than
• about 10 minutes without a break. If you need to pump more you should wait for 10 minutes
before you start the compressor again.
• For higher pressures (pressure over 5 bar), let the compressor rest after 7 minutes use.
• If the compressor still overheats, shut it off and let it cool for 30 minutes before you start it again.
Pumping up inflatable toys, etc.
1. Choose a suitable adapter nozzle or pump needle and insert it into the valve of the object
which you want to inflate.
2. Plug the compressor into the cigarette lighter socket to start the pump.
3. Unplug the lighter plug when the desired pressure has been reached.
NOTE! Toys and air mattresses can burst if you over-inflate them! Keep an eye on the pressure
all the time. Never pump to a higher pressure than the one which is recommended.
4. Disposal
Follow local ordinances when disposing of this product. If you are unsure how to proceed,
contact your local authority.
5. Specifications
Power supply DC 12 V, (centre positive)
Current draw approx 10 A at 6 bar
Max pressure 10 bar (145 psi)
Length of lead 3 m
Air hose length 1 m
Free air delivery 35 l/min

4
Svenska
1
2
3
5
6
7
8
9
4
Kompressor
Art.nr 40-8095 Modell A502
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
1. Säkerhet
Varning!
• Lämna aldrig kompressorn utan tillsyn när den är i drift.
• Kompressorn är endast avsedd för tillfälligt bruk, användning under längre tid medför att
kompressorn överhettas. Om metalldelarna blir mycket heta måste kompressorn stängas av
och svalna i ca 30 minuter.
• Pumpa aldrig i för högt tryck, läs märkningen på produkten som ska pumpas. Däck har en
märkning med maxtryck angett i psi eller bar.
2. Beskrivning
12 V-kompressor med tryckmätare, försedd med stickpropp passande cigguttag.
Munstycke för gummibåt och luftmadrass (6), nippel för cykelventil (7) samt nål för pumpning av
fotboll (5) medföljer.

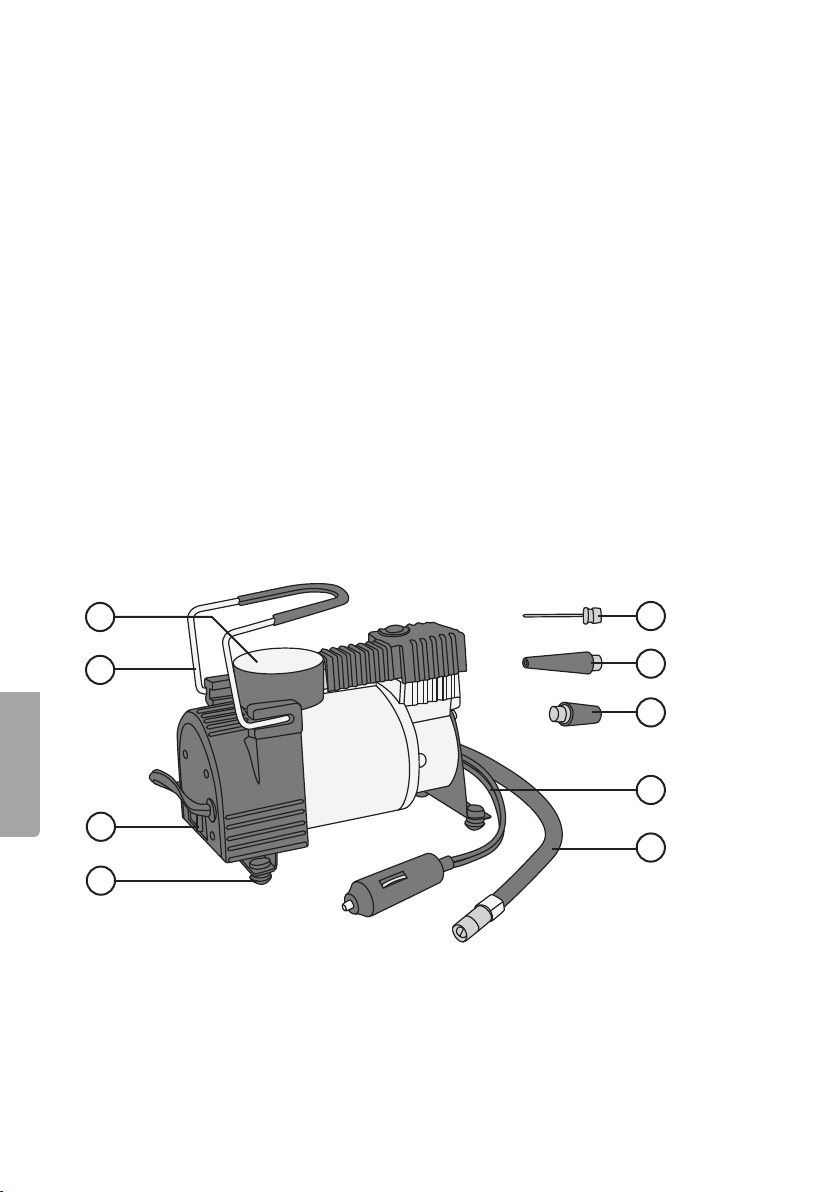

1. Avvibrerande gummifötter
2. Strömbrytare
3. Handtag
4. Manometer
5. Adapter för pumpning av fotboll
6. Adapter för pumpning av gummibåt, luftmadrass etc.
7. Adapter för pumpning av cykeldäck (med äldre ventil)
8. Anslutningskabel
9. Luftslang med pumpnippel

5
Svenska
3. Användning
Pumpning av däck
1. Anslut kompressorn till bilens cigarettändaruttag. Tänk på att tändningen måste vara
påslagen på vissa bilmodeller för att det ska finnas ström i uttaget.
2. Tryck pumpnippeln mot däckets ventil och skruva fast den.
3. Pumpa däcket till rekommenderat tryck (se bilens instruktionsbok eller läs märkningen på däcket).
Skruva loss pumpnippeln och dra sedan ut stickproppen från bilens cigarettändaruttag.
4. Vid pumpning av cykeldäck (med äldre ventil) används den bifogade cykelnippeln.
Bildäck pumpas normalt upp från 1,65 bar (24 psi) till 2,2 bar (32 psi). Däck till vissa större fordon
kan pumpas till 2,75 bar (40 psi). Däcken har en märkning med maxtryck angett i psi eller bar.
• För att undvika överhettning får kompressorn vid normal belastning inte användas i mer än
ca10 minuter utan avbrott. Behöver du pumpa mera bör du vänta i 10 minuter innan du
startar kompressorn igen.
• Vid hög belastning (tryck över 5 bar), låt kompressorn vila efter 7 minuters användning.
• Skulle kompressorn ändå överhettas, stäng av den och låt den svalna i 30 minuter innan
du startar den igen.
Pumpning av uppblåsbara leksaker m.m.
1. Skruva fast lämplig nippel eller pumpnål och för in den i ventilen på det som du vill pumpa.
2. Anslut kompressorns sladd till cigguttaget för att starta pumpningen.
3. Dra ur stickproppen ur cigarettändaruttaget när önskat tryck är uppnått.
Obs! Leksaker och luftmadrasser kan spricka om du pumpar dem för hårt! Var noga med
att hela tiden kontrollera hårdheten under pumpningen. Pumpa aldrig till högre tryck än
vad som rekommenderas.
4. Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
5. Specifikationer
Strömförsörjning 12 V DC (plus (+) i centrum)
Effektförbrukning ca 10 A vid 6 bar
Maxtryck 10 bar (145 psi)
Sladdlängd 3 m
Luftslangens längd 1 m
Fri avgiven luftmängd 35 l/min

6
Norsk
1
2
3
5
6
7
8
9
4
Kompressor
Art.nr. 40-8095 Modell A502
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss
mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller
andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
1. Sikkerhet
Advarsel!
• Forlat aldri kompressoren uten tilsyn, når den er i drift.
• Kompressoren er kun beregnet for midlertidig bruk. Ved bruk over lengre tid kan
kompressoren bli overopphetet. Hvis metalldelene blir veldig varme må kompressoren
stoppes og avkjøles i ca. 30 minutter.
• Pump aldri med for høyt trykk. Les produktmerkingen på produktet hvor kompressoren
skal brukes. Merkingen oppgir ofte maksimumstrykk angitt i psi eller bar.
2. Beskrivelse
12 V kompressor med trykkmåler og utstyrt med plugg for sigarettenneruttak.
Munnstykke for gummibåt og luftmadrass (6), nippel for sykkelventil (7) samt nål for pumping
av fotball (5) medfølger.
1. Dempende gummiføtter
2. Strømbryter
3. Håndtak
4. Manometer
5. Adapter for pumping av fotball
6. Adapter for pumping av gummibåt, luftmadrass etc.
7. Adapter for pumping av sykkeldekk (med eldre ventil)
8. Strømkabel
9. Luftslange med pumpenippel

7
Norsk
3. Bruk
Pumping av dekk
1. Koble kompressoren til bilens sigarettenneruttak. Husk at tenningen må være skrudd på,
på visse bilmodeller, for at det skal være strøm fram til uttaket.
2. Trykk pumpenippelen mot dekkets ventil og skru den fast.
3. Pump dekket opp til anbefalt trykk (se i bilens instruksjonsbok eller les merkingen på dekket).
Skru løs pumpenippelen og trekk deretter ut kontakten fra bilens sigarettenneruttak.
4. Ved pumping av sykkeldekk (med eldre ventiler) brukes den vedlagte sykkelnippelen.
Bildekk pumpes vanligvis opp til mellom 1,65 bar til 2,2 bar (24 – 32 psi). Dekk til enkelte større
kjøretøy kan pumpes opp til 2,75 bar (40 psi). Merkingen på dekket oppgir ofte maksimumstrykk
angitt i psi eller bar.
• For å unngå overoppheting må ikke kompressoren, ved normal belastning, brukes i mer enn
ca. 10 minutter av gangen. Hvis du skal pumpe lengre, bør du vente i 10 minutter før du
starter kompressoren igjen.
• Ved høy belastning (trykk større enn 5 bar), la kompressoren hvile etter 7 minutters bruk.
• Dersom kompressoren allikevel overopphetes, steng den og la den avkjøles i 30 minutter før
den startes igjen.
Pumping av oppblåsbare leker etc.
1. Velg en passende nippel eller nål og før den inn i ventilen på det som skal pumpes opp.
2. Koble deretter kompressoren til sigarettuttaket for å starte pumpingen.
3. Trekk pluggen ut av sigarettenneruttaket når ønsket trykk er oppnådd.
Obs! Leker og luftmadrasser kan sprekke dersom du pumper dem for hardt! Vær nøye med
åhele tiden kontrollere hardheten mens du pumper opp. Pump aldri til høyere trykk enn det
som anbefalers.
4. Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Dersom det hersker
tvil, ta kontakt med din kommune. Er du usikker på hvordan du går fram, ta kontakt med
lokale myndigheter.
5. Spesifikasjoner
Strømforsyning 12 V DC, (+ i sentrum)
Effektforbruk Ca. 10 A ved 6 bar
Maks. trykk 10 bar (145 psi)
Lengde på ledning 3 m
Luftslangens lengde 1 m
Fri avgitt luftmengde 35 l/min

8
Suomi
1
2
3
5
6
7
8
9
4
Kompressori
Tuotenro 40-8095 Malli A502
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai
kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun
(yhteystiedot käyttöohjeen lopussa).
1. Turvallisuus
Varoitus!
• Älä jätä käytössä olevaa kompressoria ilman valvontaa.
• Kompressori on tarkoitettu vain lyhytaikaiseen käyttöön, pidempiaikainen käyttö saa
kompressorin ylikuumenemaan. Jos metalliosat kuumenevat hyvin kuumiksi, kompressori
on sammutettava ja sen on annettava jäähtyä noin 30 minuutin ajan.
• Älä pumppaa liian korkealla paineella, lue merkinnät täytettävästä tuotteesta.
Renkaissa maksimipaine on ilmoitettu yksikkönä psi tai baari.
2. Kuvaus
12 V:n kompressori, jossa on painemittari ja savukkeensytytinliitäntään sopiva pistoke.
Mukana kolme suutinta: kumiveneeseen ja ilmapatjaan (6), polkupyörän venttiiliin (7) ja jalkapalloon (5).
1. Tärinää vähentävät kumijalat
2. Virtakytkin
3. Kahva
4. Painemittari
5. Suutin jalkapallon täyttämiseen
6. Suutin kumiveneiden ja ilmapatjojen ym. täyttämiseen
7. Suutin pyöränrenkaiden (vanha venttiili) täyttämiseen
8. Liitäntäjohto
9. Ilmaletku ja suutin

9
Suomi
3. Käyttö
Renkaiden täyttäminen
1. Liitä kompressori auton savukkeensytytinliitäntään. Ota huomioon, että tiettyjen autojen
sytytyksen tulee olla päällä, jotta pistokkeessa on virtaa.
2. Paina suutin renkaan venttiiliin ja kierrä se kiinni.
3. Täytä rengas suositeltuun paineeseen asti (ks. auton ohjekirjasta tai renkaan merkinnästä).
Kierrä suutin irti ja irrota pistoke auton savukkeensytytinliitännästä.
4. Polkupyörän renkaita täytettäessä käytetään pakkauksen mukana tulevaa nippaa.
Auton renkaisiin sopiva paine on 1,65 baarista (24 psi) 2,2 baariin (32 psi). Joidenkin suurempien
ajoneuvojen renkaat voidaan täyttää 2,75 baariin (40 psi) asti. Renkaissa on merkintä maksimi-
paineesta, joka on ilmoitettu yksikkönä psi tai baari.
• Vältä kompressorin ylikuumeneminen äläkä käytä sitä yhtäjaksoisesti yli 10 minuuttia
normaalissa käytössä. Mikäli sinun pitää käyttää kompressoria kauemmin, pidä välissä
10minuutin tauko.
• Mikäli kompressoria kuormitetaan paljon (yli 5 baarin paine), anna kompressorin jäähtyä
7minuutin käytön jälkeen.
• Mikäli kompressori kuitenkin ylikuumenee, anna sen jäähtyä puolen tunnin ajan, ennen kuin
käynnistät sen uudelleen.
Ilmatäytteisten lelujen tms. täyttäminen
1. Valitse sopiva suutin ja aseta se täytettävän laitteen venttiiliin.
2. Aloita täyttäminen liittämällä kompressorin johto savukkeensytytinliitäntään.
3. Irrota pistoke savukkeensytytinliitännästä, kun haluamasi paine on saavutettu.
Huom.! Lelut ja ilmapatjat saattavat puhjeta, mikäli niitä täytetään liikaa! Tarkkaile kovuutta koko
täyttämisen ajan. Älä ylitä suositeltua painetta.
4. Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
5. Tekniset tiedot
Virtalähde 12 V DC (plus (+) keskellä)
Tehonkulutus noin 10 A (6 baarissa)
Maksimipaine 10 baaria (145 psi)
Johdon pituus 3 m
Ilmaletkun pituus 1 m
Tuotto vastapaineella 35 l/min

10
Deutsch
1
2
3
5
6
7
8
9
4
Kompressor
Art.Nr. 40-8095 Modell A502
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer,
Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen
Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).
1. Sicherheitshinweise
Achtung:
• Den laufenden Kompressor niemals unbeaufsichtigt lassen.
• Der Kompressor ist nur für den vorübergehenden Gebrauch bestimmt, ein Dauerbetrieb führt
zur Überhitzung des Kompressors. Wenn die Metallteile sehr heiß werden,
muss der Kompressor ausgeschaltet werden und ca. 30 Minuten abkühlen.
• Niemals mit zu hohem Druck pumpen und die Kennzeichnung am aufzupumpenden
Produkt lesen. Reifen sind gekennzeichnet mit dem Maximaldruck in psi oder bar.
2. Beschreibung
12-Volt-Kompressor mit Druckmesser und Stecker passend für den Zigarettenanzünder.
Zusatznippel für Schlauchboot und Luftmatratze (6), Nippel für Fahrradventil (7) sowie Nadel
zum Aufpumpen von Bällen (5) sind im Lieferumfang enthalten.
1. Schwingungsdämpfende Gummifüße
2. Ein-/Ausschalter
3. Tragegriff
4. Manometer
5. Adapter zum Aufpumpen
von Bällen
6. Adapter zum Aufpumpen von Schlauchbooten,
Luftmatratzen etc.
7. Adapter zum Aufpumpen von Fahrradreifen
(mit älteren Ventilen)
8. Anschlusskabel
9. Luftschlauch mit Pumpnippel
