Clas Ohlson HD-503 User manual

EnglishSvenskaNorskSuomiDeutsch
Air Compressor
Kompressor
Kompressori
Art.no Model
40-9515 HD-503 w/air release Ver. 20140904

2

3
English
12 V 40 l/min Air Compressor
Art.no 40-9515 Model HD-503 w/air release
Please read theentire instruction manual before using theproduct and then save
it for future reference. We reserve theright for any errors in text or images and any
necessary changes made to technicaldata. In theevent of technical problems or other
queries, please contact our Customer Services (see address details on theback).
Safety
Warning:
• Risk ofburns: some of thecompressor parts become hot duringuse.
• Never leave thecompressor unattended when it is in operation.
• This compressor is only intended for intermittentuse: amaximum of 6–8 minutes
at atime. Ifused continually for 6–8 minutes, switch off thecompressor and let it
cool for 15–20 minutes before switching it onagain.
• Thecompressor should only be used as described in this manual.
• Never pump up theproducts or tyres you are inflating to too high apressure –
theymay explode and cause serious injuries.
• Read themarking on therecipient product.
• Tyres are marked with their maximum pressure in psi orbar.
• Do not use thecompressor to pump up high pressure tyres used on certain types
of trucks.
• Never attempt to tamper with, repair or modify thecompressor in anyway.
Anyrepairs and servicing of theappliance must only be carried out by qualified
service technicians.
• Thecompressor contains no user-serviceableparts.
• Never carry theair compressor by its mains lead or airhose.
• Never aim theair nipple at any part of your body or another person.
• Never use thecompressor near anaked flame, highly flammable gas orfluid.
• Never let children operate or play with thecompressor. Children must always be
supervised when thecompressor is beingused.
• Risk of strangulation! Keepthecompressor and its accessories out of thereach of
small children.
• Make sure that thecompressor is in astable position, and do not work in thedark
or poorlight.
• Never use thecompressor if you are tired or under theinfluence of drugs, alcohol
or medication.
• Thecompressor must not be used if it is in any way damaged or malfunctioning.
• Do not use thecompressor if theair hose or mains lead is damaged in anyway.

4
English
6
7
8
1
2
3
4
5
910

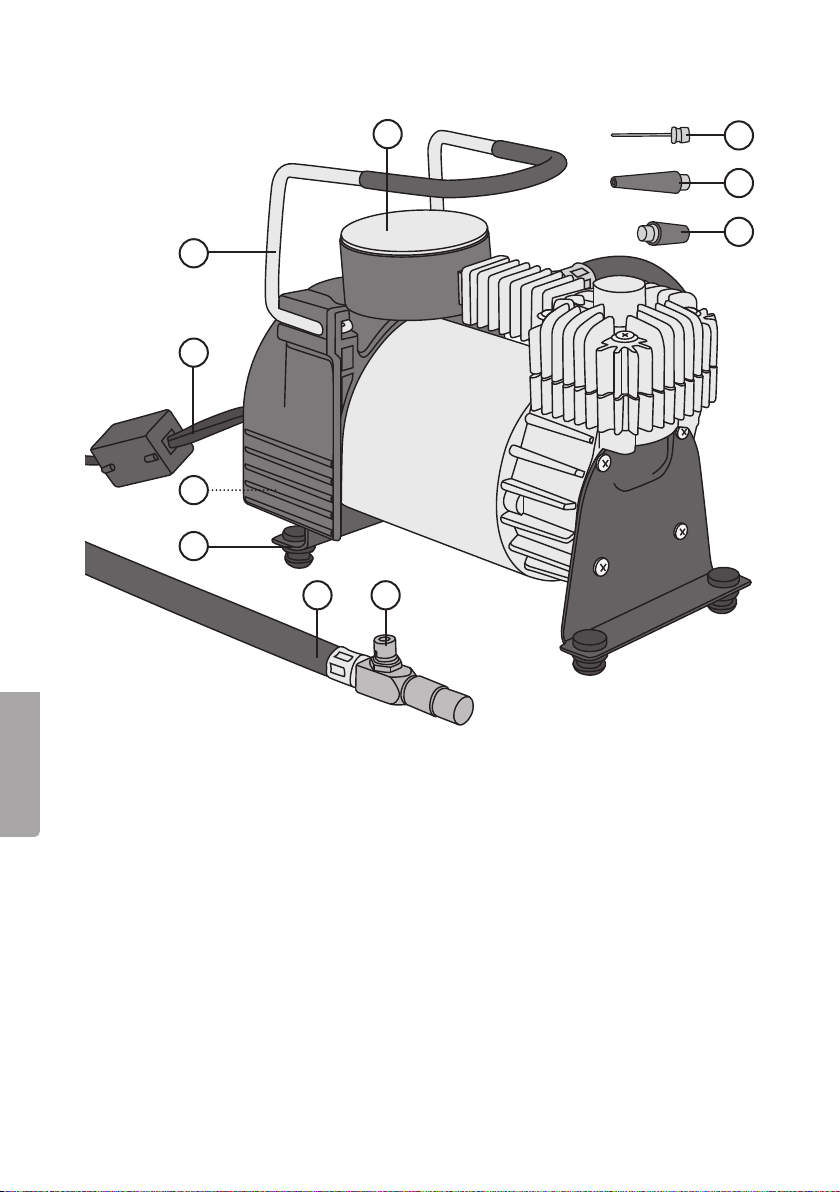

Product description
1. Vibration-reducing rubber feet
2. Power switch 1/0
3. Power lead with 12 V car lighter plug
4. Handle
5. Pressure gauge
6. Adapter for inflating footballs
7. Adapter for inflating rubber dinghies, air beds, etc.
8. Adapter for inflating bicycle tyres (Woods/Dunlop valve)
9. Air hose with pump connector
10. Valvefor releasingair

5
English
Operating instructions
Inflating tyres
1. Connect theair compressor to your car’s 12 V socket outlet. Remember that in certain
types of cars theignition must be turned on for thesocket to work. Thesocket needs
to be protected by a15 Afuse and have anoutput of 12 V DC (centre-positive).
2. Placethepump connector onto thetyre valve and screw iton.
3. Turnthecompressor on and inflate thetyre to therecommended pressure (refer
to thecar’s handbook or marking on thetyre itself). Turnthecompressor off and
unscrew thepump connector. Unplugthecompressor from thecar’s 12 V socket.
Car tyres should normally be inflated to pressures ranging from 1.65 bar (24 psi)
to 2.2 bar (32 psi). Tyresfor large vehicles might need apressure up to 2.75 bar
(40psi). Tyresare marked with their maximum pressure in psi orbar.
4. Theincluded bicycle adapter should be used for inflating bicycle tyres with older
types of valves.
• To avoid overheating, under normal load thecompressor should not be used
continuously for more than 10 minutes at atime. Ifyou need to inflate for longer
you should wait for 10 minutes before starting thecompressor again.
• For heavy loads (pressure over 5 bar), let thecompressor rest after 7 minutes use.
• If thecompressor still overheats, shut it off and let it cool for 30 minutes before you
start itagain.
• After use, let thecompressor cool before storing itaway.
Inflating inflatable toys, etc.
1. Chooseasuitable adapter nozzle or pump needle and insert it into thevalve of
theobject which you wish to inflate.
2. Attachthecompressor to the12 V socket to start theinflation.
3. Unplugthe12 V plug when thedesired pressure has been reached.
Note: Toysand air beds can burst if you over-inflate them! Becareful and always
check thepressure of theobject during theinflation. Neverinflate anobject to ahigher
pressure than theone which is recommended.
Troubleshootingguide
Thecompressor does
not start.
• Make sure themains lead is undamaged and
securely connected to a12 V socket.
• Check that the12 V socket islive.
Thecompressor starts
but does not pump
outair.
• Make sure theair hose is undamaged and securely
connected to theproduct to be inflated.
Thecompressor runs
slowly.
• Thecompressor has overheated. Turnit off and let it
cool for 15–20 minutes.
• Thevehicle battery is discharged; charge thebattery.

6
English
Disposal
This product should be disposed of in accordance with local regulations.
Ifyou are unsure how to proceed, contact your local authority.
Specifications
Voltage 12 V DC, (centre-positive)
Current draw Approx. 12 Aat 6bar
Max current 15A
Max pressure 10 bar (145 psi)
Cable length 3m
Air hose length 1m
Free air displacement 40 l/min

7
Svenska
Kompressor 12 V 40 l/min
Art.nr 40-9515 Modell HD-503 w/air release
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av
tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst
(seadressuppgifter på baksidan).
Säkerhet
Varning!
• Risk för brännskada, vissa av kompressorns delar blir heta vid användning.
• Lämna aldrig kompressorn utan tillsyn när den är idrift.
• Kompressorn är endast avsedd för tillfälligt bruk, max 6–8 minuter isträck.
Omden används kontinuerligt i6–8 minuter, slå av kompressorn och låt den vila
i15–20 minuter innan du slår på denigen.
• Använd endast kompressorn på det sätt som beskrivs iden här bruksanvisningen.
• Pumpa aldrig upp för högt tryck, de produkter eller däck du blåser upp kan
explodera och orsaka svåra skador.
• Läs märkningen på den produkt som ska pumpas.
• Däck har enmärkning med maxtryck angett ipsi ellerbar.
• Använd inte kompressorn till att pumpa högtrycksdäck som används på vissa
typer av lastbilar.
• Försök inte ta isär, reparera eller förändra kompressorn på någotsätt. Allservice
och alla reparationer måste utföras av kvalificerad servicepersonal.
• Kompressorn innehåller inga delar som du själv kan reparera.
• Bär aldrig kompressorn inätkabeln eller luftslangen.
• Rikta aldrig luftnippeln mot någon del av din kropp eller mot någon annan person.
• Använd aldrig kompressorn nära öppen eld, lättantändlig gas eller vätska.
• Låt aldrig barn använda eller leka med kompressorn. Barnmåste kontinuerligt
övervakas när kompressorn används.
• Risk för kvävning! Hållkompressorn och dess tillbehör på avstånd från småbarn.
• Se till att kompressorn står stadigt, arbeta inte imörker eller dålig belysning.
• Använd inte kompressorn om du är trött eller påverkad av droger, alkohol eller
medicin.
• Använd inte kompressorn om den är skadad på något sätt eller inte fungerar normalt.
• Använd inte kompressorn om luft- eller strömkabeln på något sätt är skadade.

8
Svenska
6
7
8
1
2
3
4
5
910
Produktbeskrivning
1. Avvibrerande gummifötter
2. Strömbrytare 1/0
3. Anslutningskabel med 12V-stickpropp passande 12V-uttag ibiletc.
4. Handtag
5. Tryckmätare
6. Adapter för pumpning av fotboll
7. Adapter för pumpning av gummibåt, luftmadrassetc.
8. Adapter för pumpning av cykeldäck (med äldre ventil)
9. Luftslang med pumpnippel
10. Ventil för att släppa utluft

9
Svenska
Användning
Pumpning avdäck
1. Anslut kompressorn till ett12 V-uttag. Tänkpå att tändningen måste vara påslagen
på vissa bilmodeller för att det ska finnas ström iuttaget. Uttaget måste vara
avsäkrat med 15 Asamt ge 12 V DC med plus (+) icentrum.
2. Sätt pumpnippeln mot däckets ventil och skruva fastden.
3. Starta kompressorn och pumpa däcket till rekommenderat tryck (set.ex. bilens
instruktionsbok eller läs märkningen på däcket). Stängav kompressorn och skruva
loss pumpnippeln. Drasedan ut stickproppen ur 12 V-uttaget.
Bildäck pumpas normalt upp till mellan 1,65 bar (24 psi) och 2,2 bar (32 psi).
Däcktill vissa större fordon kan pumpas till 2,75 bar (40 psi). Däckenhar
enmärkning med maxtryck angett ipsi ellerbar.
4. Vid pumpning av cykeldäck (med äldre ventil) används den bifogade cykeladaptern.
• För att inte överhettas får kompressorn vid normal belastning inte användas imer
än ca 10 minuter utan avbrott. Behöver du pumpa längre bör du vänta i10minuter
innan du startar kompressornigen.
• Vid hög belastning (tryck över 5 bar), låt kompressorn vila efter ca 7 minuters
användning.
• Skulle kompressorn ändå överhettas, stäng av den och låt den svalna i30 minuter
innan du startar denigen.
• Låt kompressorn svalna innan den ställs undan för förvaring.
Pumpning av uppblåsbara leksakerm.m.
1. Skruva fast lämplig adapter och för in den iventilen på det som du villpumpa.
2. Anslut kompressorn till ett12 V-uttag för att starta pumpningen.
3. Dra ut stickproppen ur 12 V-uttaget när önskat tryck är uppnått.
Obs! Leksaker och luftmadrasser kan spricka om du pumpar dem förhårt! Varnoga
med att hela tiden kontrollera lufttrycket under pumpningen. Pumpaaldrig till högre
tryck än vad som rekommenderas.
Felsökningsschema
Kompressorn startarinte. • Kontrollera att strömkabeln är hel och ordentligt
ansluten till 12 V-uttaget.
• Finns det ström i12 V-uttaget?
Kompressorn startar men
pumpar inteluft.
• Kontrollera att luftslangen är hel och att den
är ordentligt ansluten till den produkt som ska
pumpas.
Kompressorn gårsakta. • Kompressorn är överhettad. Stängav och låt
den vila i15–20 minuter.
• Fordonets batteri är urladdat, ladda batteriet.

10
Svenska
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Spänning 12 V DC, plus (+) icentrum
Strömförbrukning ca 12 Avid 6bar
Max strömförbrukning 15A
Maxtryck 10 bar (145 psi)
Kabellängd 3m
Luftslangens längd 1m
Fri avgiven luftmängd 40 l/min
