Clas Ohlson DV5631-UK User manual

EnglishSvenskaNorskSuomi
DVD Player
Art.no Model
18-8081 DV5631-UK
38-3977 DV5631 Ver. 201009
DVD-spelare
DVD-spiller
Dvd-soitin

2

3
English
1 2 4 6 7 8
3
5
USB
HOST
SD/MMC MS
COAXIAL SCART OUT
5.1 CH AUDIO OUT HDMI OUT
9 10 11 12
DVD Player
Art. no: 38-3977 Model: DV5631
18-8180 DV5631-UK
Please read the entire instruction manual before using the product and save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical data.
If you have any questions regarding technical problems please contact Customer Services.
Warning!
• The product should not be taken apart or modified. Certain exposed parts inside the casing carry
dangerous current. Touching these can lead to fire or electric shock.
• The product is designed for indoor use only.
• Never subject the product to high temperature, dust, heavy vibration, impacts, humidity or moisture.
• Do not place the product where there is a risk of it falling into water or other liquid. Do not place containers
with liquid on the product e.g. flower vases, coffee cups, fizzy drink bottles.
• Disconnect the device from the power supply by unplugging it from the wall socket. The product’s plug should
be easily accessible.
• The on/off switch only switches the device into standby power mode and does not totally cut off current
from the mains.
• Protect your hearing. Listening to the player on high volume for prolonged periods can lead to permanent
hearing loss.
CLASS 1 LASER PRODUCT
Warning! Do not open the DVD player! The product contains invisible laser beams
that can cause eye damage. Do not look directly into the laser beam or look directly
at it using an optical instrument.
Buttons and functions
Front
1. Disc tray
2. Standby [ ]
3. [OPEN/CLOSE] – Opens/closes the disc tray
4. Start/stop button
5. Remote control IR sensor
6. Display
7. USB port
Back
8. Memory card slot
9. Coaxial audio outlets
10. 5.1 Audio outlets Speaker positions: FL (front left),
FR (front right), SL (rear left), SR (rear right),
CEN (front centre), SW (subwoofer/bass)
11. HDMI outlet
12. SCART outlet

4
English
1 2 3
4 5 6
7 8
0
9
POWER
ZOOM
MENU
TITLE
SUBTITLE
SETUP
FWDREV VOL+
VOL- NEXTPREV
MUTE USB/CARD DISPLAY
STOP PLAY/PAUSE
AUDIO REPEAT
ANGLE PROG
GOTO
OPEN/CLOSE
OK
2
3
4
18
21
23
24
25
19
16
5
6
7
9
8
10
12
14
11
17
20
22
13
15
1
Remote control
1. [OPEN/CLOSE] – Opens/closes the disc tray
2. Power [ ] – Standby/On
3. [0] – [9] – Number keys
4. [ZOOM/MENU] – Changes zoom setting 1 – 2 – 3
– off/displays disc menu
5. [SUBTITLE/TITLE] – displays subtitles/title
6. [SETUP] – Opens main menu
7. [▲] – Up
8. [◄] – Left
9. [▼] – Down
10. [◄◄] – Fast rewind
11. [►►] – Fast forward
12. [I◄◄] – Previous section
13. [►►I] – Next section
14. [MUTE] – Mutes volume
15. [USB/CARD] – Selects USB or
memory card playback
16. [GOTO] – Jumps to selected point
17. [AUDIO/ANGLE] – Changes language/
picture angle
18. [REPEAT/PROG] – Repeated playback/
programmes playlist
19. [PLAY/PAUSE] – Starts or pauses playback
20. [■ STOP] – Stops playback
21. [►] – Right
22. [OK] – Confirm
23. [VOL +] – Increases volume
24. [VOL -] – Decreases volume
25. [DISPLAY] – Displays disc information
Note!
Certain number keys have dual functions: 4 [ZOOM/MENU], 5 [SUBTITLE/TITLE], 17 [AUDIO/ANGLE],
18 [REPEAT/PROG].
• Press briefly to use the primary function or press and hold for more than 1.5 seconds to use
the secondary function.

5
English

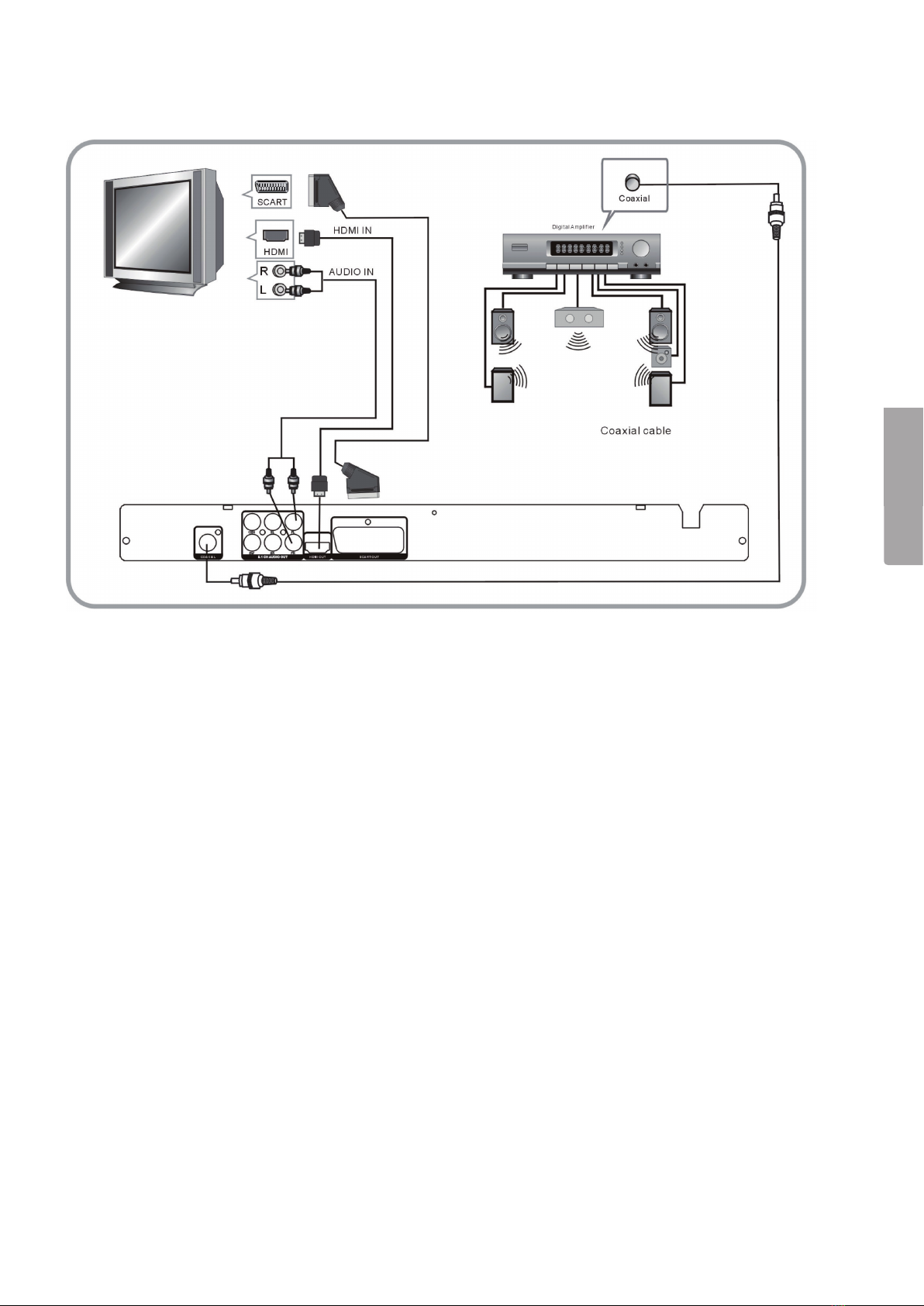

Connections
Connect the DVD player to the TV using an audio lead with RCA connectors
Connect the audio lead to the FR and FL outlets on the DVD player and to the AUDIO IN on the TV.
Connect the DVD player to the TV using a SCART lead
1. Connect the SCART lead to the DVD player SCART OUT and to the TV’s SCART IN.
2. Set the DVD player’s VIDEO OUT to COMPOSITE or RGB.
Connect the DVD player to the TV using the HDMI lead
1. Connect a HDMI lead to the DVD player’s HDMI outlet and to the HDMI IN on the TV.
2. Set the DVD player’s VIDEO OUT to HDMI.
Connect the DVD player to a 5.1 audio amplifier
1. Connect a coaxial cable between the coaxial/digital audio outlet of the DVD player and the coaxial/digital audio
inlet of the amplifier.
2. Connect an audio lead with RCA connectors between the RCA outlets on the DVD player and the corresponding
inlets on the amplifier. FL (front left), FR (front right), SL (rear left), SR (rear right), CEN (front centre), SW
(subwoofer/bass).
3. Set the DVD player’s [Digital output] to [Raw] (The DVDs original soundtrack) or [PCM] (2-channel stereo signal).
4. Set the amplifier to the inlet that the lead is connected to.

6
English
Operation
Setup
1. Press [SETUP] to open the main menu. The following sub-menu options are available: Language (language
settings) – Video (video settings) – Audio (audio settings) – Rating (parent control) – Misc (reset to manufacturer’s
original settings).
2. Use the arrow keys [] to select a sub-menu.
3. Confirm by pressing [OK].
4. Exit the main menu by pressing [SETUP].

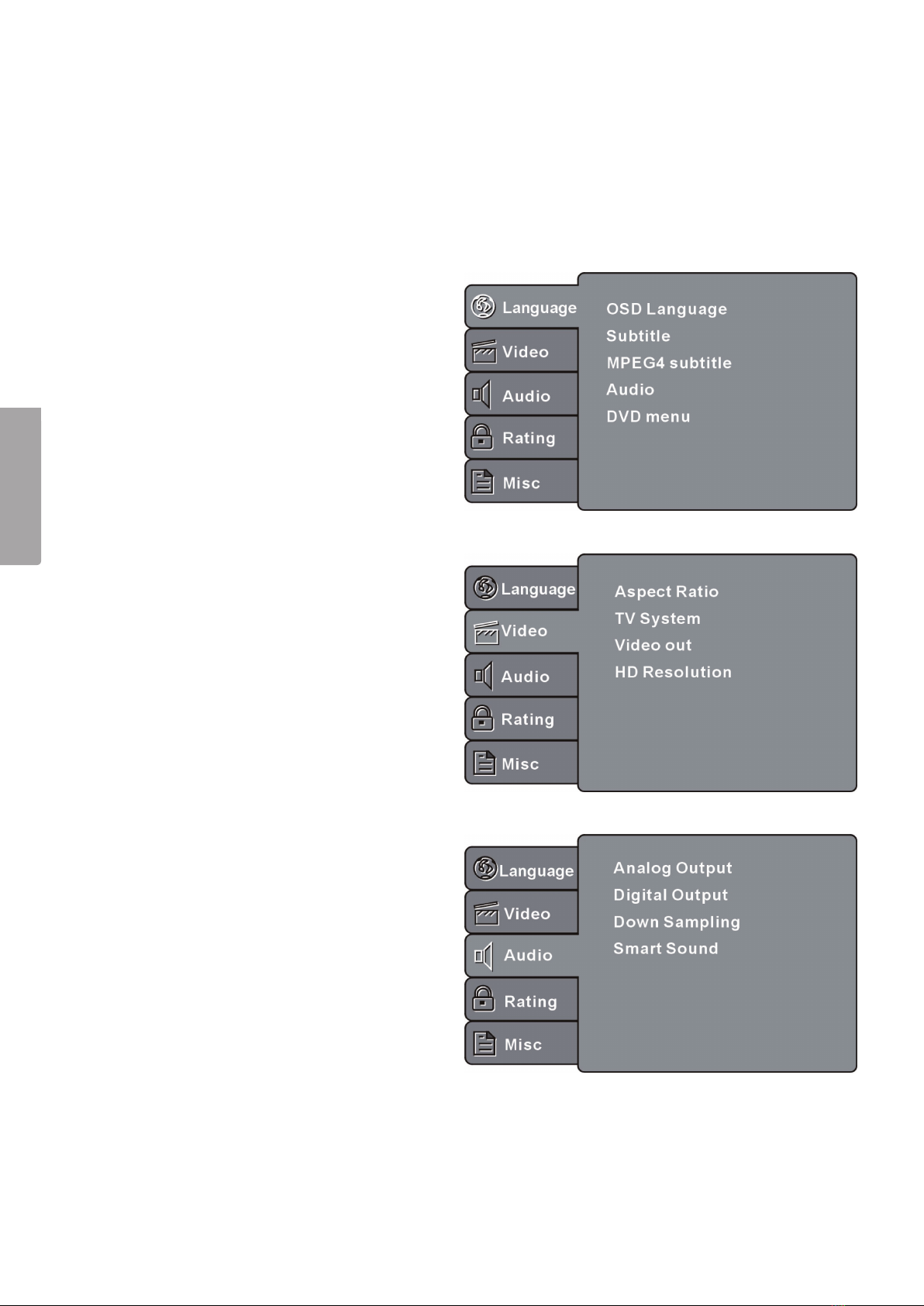

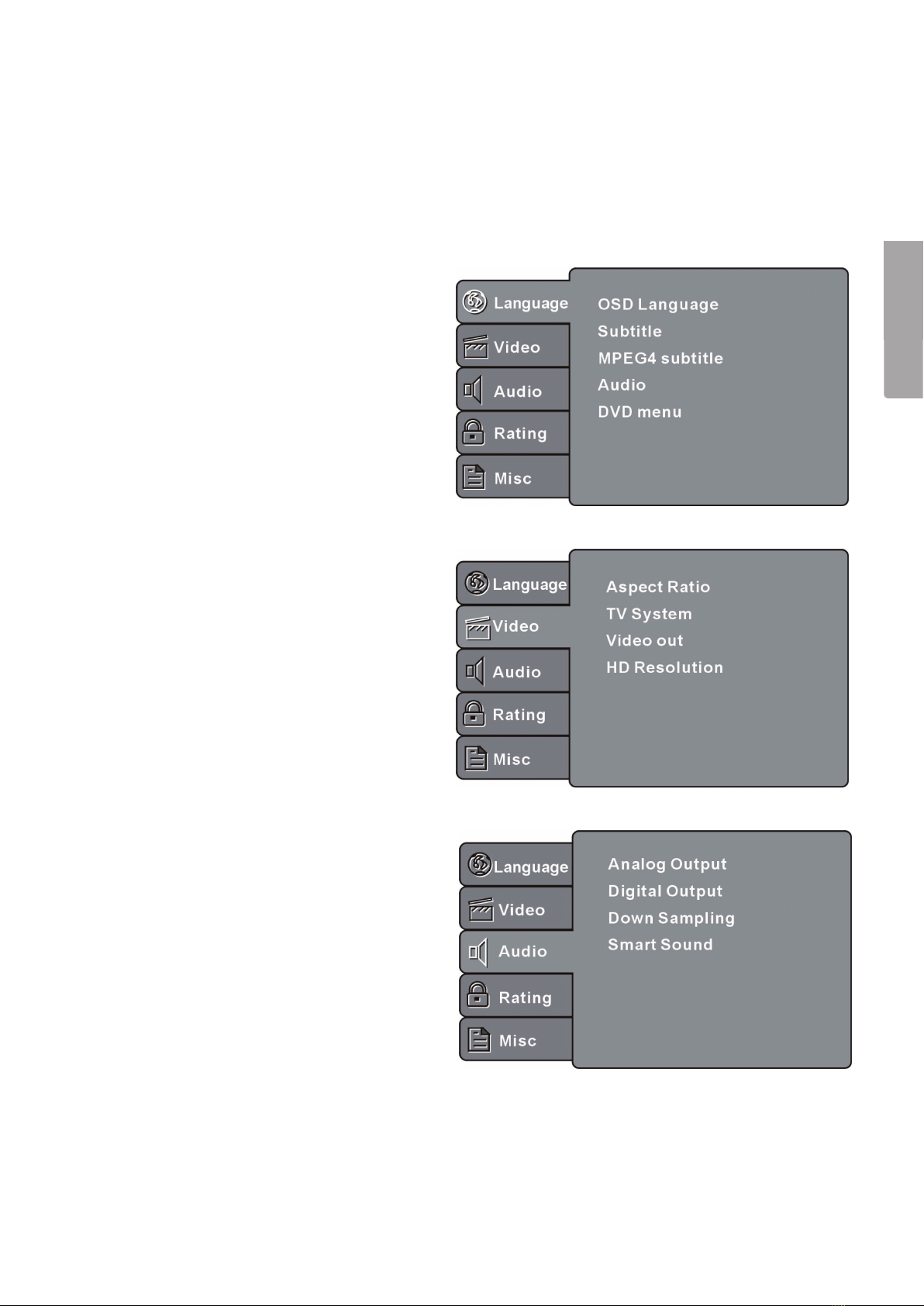

Language
Select Language from the Setup menu to display
the sub-menu:
• OSD Language (selects menu language).
• Subtitle (selects subtitle language).
• MPEG4 subtitle (selects language for
MPEG4 subtitles).
• Audio (selects language for audio).
• DVD menu (selects language for DVD menus.)
Video
Select Video from the Setup menu to display
the sub-menu:
• Aspect Ratio (sets the TV’s picture format).
• TV System (selects the TV-system. PAL is
the most common in Europe).
• Video Out (selects the video output signal. Select
RGB when connecting with a SCART lead).
• HD Resolution (sets the desired HD resolution).
Audio
Select Audio from the Setup menu to display
the sub-menu:
• Analog Output: select 5.1 (surround sound)
or 2.0 (2-channel stereo) audio output.
• Digital Output: (selects the audio output format;
Off, PCM (2-channel stereo) RAW (DVD’s
original audio track).
• Down Sampling On (down sampling exceeding
96 k), Off.

7
English

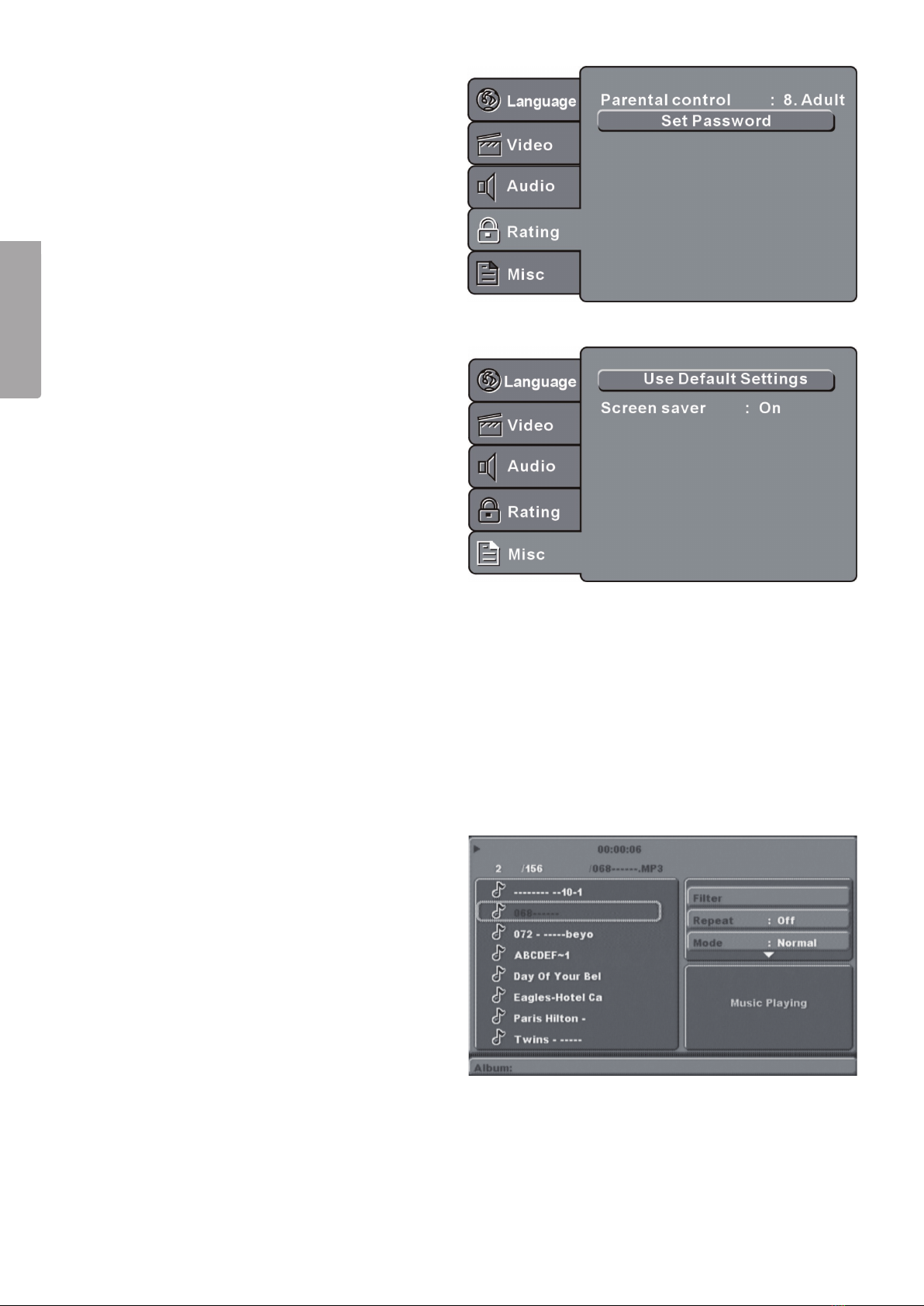

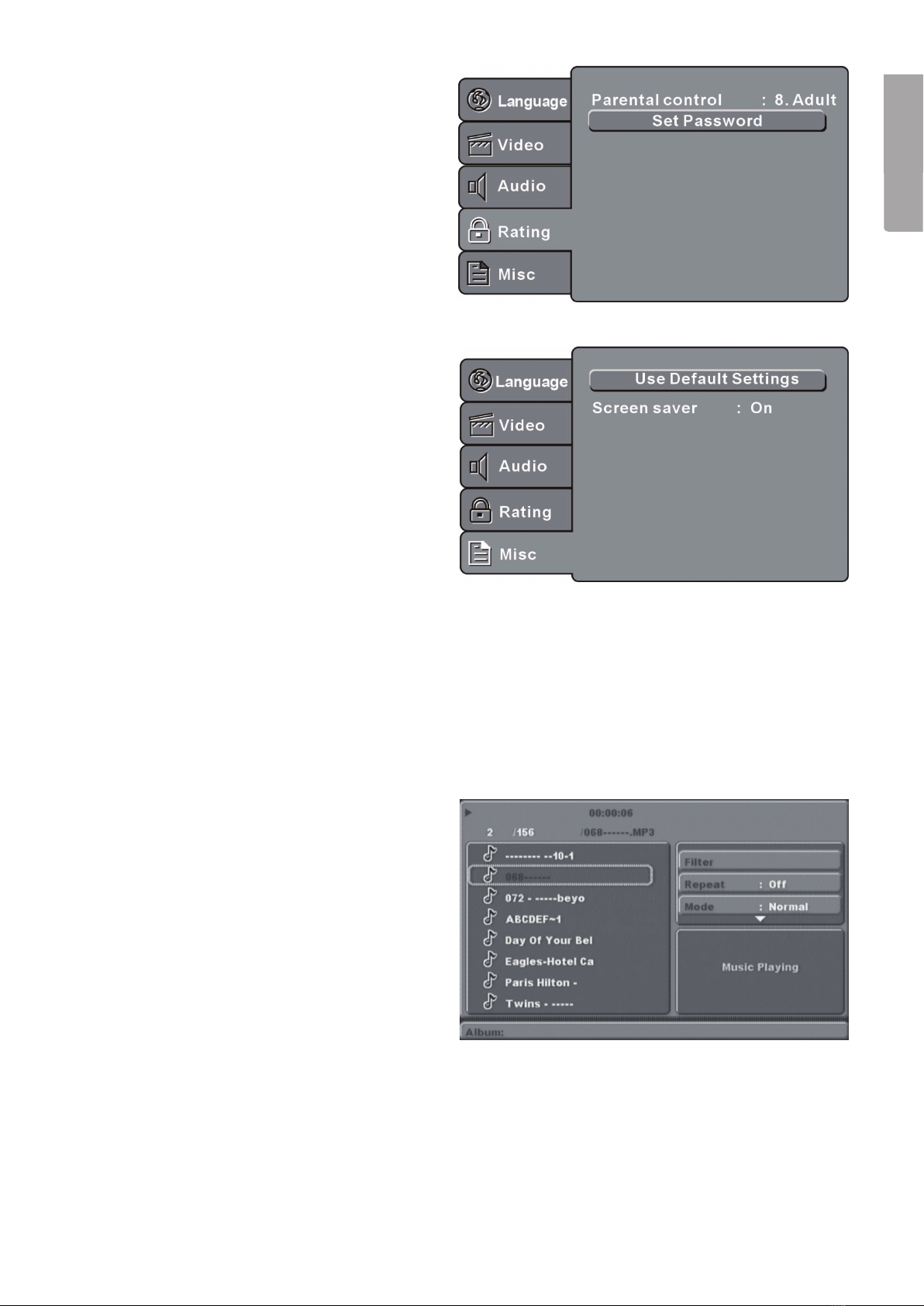

Rating
Select Rating from the Setup menu to display
the sub-menu:
• Parental control (restricts access to adult viewing).
A password is required to adjust the settings.
The preset factory password is: 6666.
• To change the password: enter the four digit code,
and then press [OK] to confirm.
• If you forget your password: enter 6666
to gain access.
Miscellaneous
Select Misc from the Setup menu to display
the sub-menu:
• Use Default Settings (resets to manufacturer’s
original settings).
• Screen Saver (enables or disables the screen
saver option).
DVD Playback
• Insert a DVD and use the arrow keys [] to navigate the disc menu.
CD, MP3, WMA, JPEG or MPEG4 Playback
If a normal music CD or a disc containing MP3, WMA, JPEG, or MPEG4 files is inserted into the DVD player,
the following directory will appear on the TV screen:
• Use the arrows keys [] to select
track/function and press [OK] or [PLAY]
to start the selected track/function.

8
English

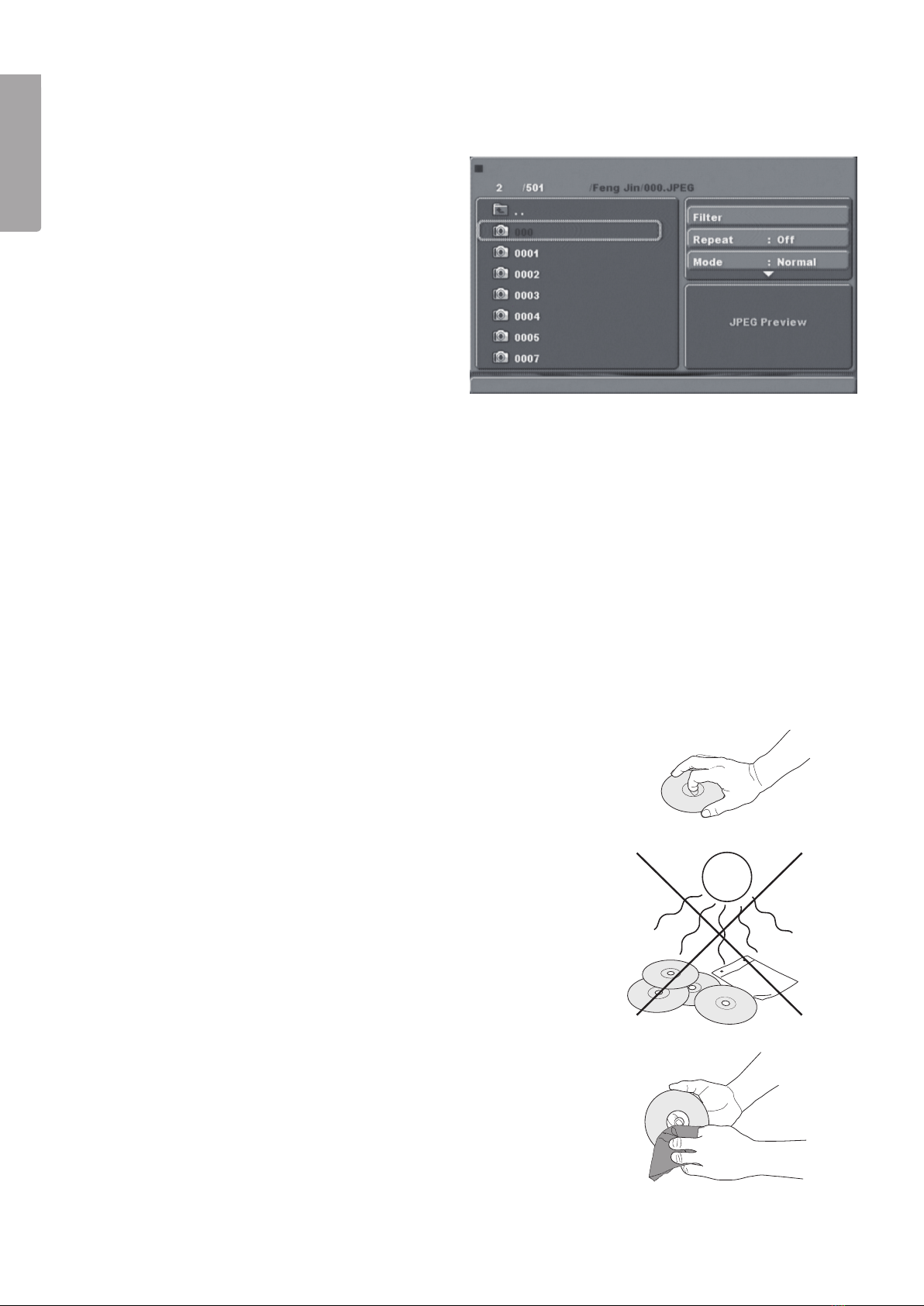

Displaying pictures written on a CD
If a photo CD is inserted into the DVD player, the following directory will appear on the TV screen:
• Use the arrow keys [] to select
the different functions in the same way as
for the CD playback menu.
USB Memory/Memory Card Playback
• Turn off CD/DVD playback.
• Insert a USB memory/MP3 player into the USB port on the front of the DVD player.
• Insert a memory card into the card reader slot on the front of the DVD player. The card reader can read 3 types
of card: MMC, SD and MS.
• All playback of media from a USB memory/memory card uses the same functions as for playback of media from
CDs or DVDs.
Note! Care should be taken when inserting the USB memory/memory card into its port/slot so that neither
the memory device nor DVD player is damaged.
Care and maintenance
Cleaning
• Always unplug the adaptor from the wall socket before cleaning.
• Make sure that no liquids penetrate the DVD player.
• Use only a lightly moistened cloth when cleaning the exterior.
• Never use solvents or strong detergents.
Disc care
• Hold the disc by the hole and edge when handling in order
to avoid fingerprints and dirt from contaminating the surface.
• Do not bend the disc or expose it to direct sunlight or heat.
• Clean the discs with a soft dry cleaning cloth starting from the centre
and working outwards. Never use solvents or strong detergents.
• Store the discs upright in their cases.
Note!
• The original packaging should be used to transport the DVD player safely.
• It is normal that the casing and rear of the player become warm if the unit
has been on for some time.
• Do not move the player during playback, both the disc and the player
could be damaged.
• Press OPEN/CLOSE on the front of the unit or on the remote control
to open the disc tray. Do not push or pull
the disc tray to open or close it.

9
English
Troubleshooting
No picture or sound
• Check that the DVD player is not in standby mode.
• Check that the mains lead is properly plugged into a wall socket.
• Check to see if there is power at the wall socket.
Picture but no sound
• Check that the audio lead is not damaged and that it is correctly connected to the DVD player and TV.
• Check that the DVD player’s audio settings are set correctly.
• Check that the audio settings on your TV are correct.
• Check that the MUTE function is not activated.
Sound but no picture
• Check that the SCART and HDMI leads are not damaged and that they are connected correctly
to the DVD player and the TV.
• Check that the TV is correctly set to receive Video/HDMI.
• Check that the DVD player’s Video/HDMI settings are set correctly.
Poor picture or sound
• Check that the TV and DVD player’s audio settings are correct.
• Check that the disc is neither scratched nor dirty.
• Check for damaged cables/leads and make sure connections are tight.
The message “BAD DISC” or “NO DISC” is displayed
• Check that there is a disc in the disc tray.
• Check that the correct type of disc is used, if by mistake a software CD has been used, the DVD player
will need to be restarted.
• Check that the disc is not upside down, scratched, dirty or distorted.
The remote control doesn’t work
• Check that the DVD player is not in standby mode.
• Check the battery of the remote control.
• Point the remote towards the DVD player’s IR sensor, making sure there are no obstructions in between.
Disposal
Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product, please
contact your local authority.
Specifications
Input voltage: 100–240 V AC, 50/60 Hz,
Power consumption: 15 W
Video standard: NTSC/PAL
Supported formats: MP3, MPEG4, DVD, DVD+/- R/RW, JPEG, CD-DA, CD-R and CD-RW
Video output: 1.0 V (p-p)/75 Ω, sync, negative polarity
Audio output level: 2 V rms (-1/+0.2)
Frequency response: 20 Hz to 20 kHz
S/N ratio: > 90 dB
THD: < 0.025 %
Remote control: 2 x AAA/LR03 (not included)

10
Svenska
1 2 4 6 7 8
3
5
USB
HOST
SD/MMC MS
COAXIAL SCART OUT
5.1 CH AUDIO OUT HDMI OUT
9 10 11 12
DVD-spelare
Art.nr 18-8180 Modell DV5631-UK
38-3977 DV5631
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för
ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).
Varning!
• Produkten får inte demonteras eller ändras. Farlig spänning finns oskyddat på komponenter inuti produktens hölje.
Kontakt med dessa kan leda till brand eller ge elektriska stötar.
• Produkten är avsedd endast för inomhusbruk.
• Utsätt aldrig produkten för höga temperaturer, dammig miljö, starka vibrationer, stötar, fukt eller väta.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte heller några föremål som
innehåller vätska på produkten, t.ex. en blomvas eller läskedryck.
• Bryt strömmen till apparaten genom att dra apparatens stickpropp ur vägguttaget. Apparatens stickpropp måste
vara lättåtkomlig.
• Strömbrytaren är sekundärt kopplad och bryter inte strömmen från nätet.
• Skydda din hörsel. Lyssning med hög volym under lång tid kan leda till bestående hörselskador.
Knappar och funktioner
Framsida
Baksida
1. Skivfack
2. Standby [ ]
3. [OPEN/ CLOSE] – Öppna/stäng skivfacket
4. Start-/stoppknapp
5. IR-sensor för fjärrkontroll
6. Display
7. USB-port
KLASS 1 LASERAPPARAT
Varning! Öppna inte DVD-spelaren! Osynlig laserstrålning som kan orsaka ögonskador
finns innanför höljet. Rikta inte blicken in mot strålen och titta inte direkt på den genom
optiska instrument.
8. Plats för minneskort
9. Koaxial ljudutgång
10. Utgångar för 5.1-ljud. Beteckningar för högtalarplacering:
FL (vänster fram), FR (höger fram), SL (vänster bak), SR (höger
bak), CEN (centralt placerad fram), SW (subwoofer/Bas)
11. HDMI-utgång
12. SCART-utgång

11
Svenska
1 2 3
4 5 6
7 8
0
9
POWER
ZOOM
MENU
TITLE
SUBTITLE
SETUP
FWDREV VOL+
VOL- NEXTPREV
MUTE USB/CARD DISPLAY
STOP PLAY/PAUSE
AUDIO REPEAT
ANGLE PROG
GOTO
OPEN/CLOSE
OK
2
3
4
18
21
23
24
25
19
16
5
6
7
9
8
10
12
14
11
17
20
22
13
15
1
Fjärrkontroll
1. [OPEN/CLOSE] – Öppna/stänga skivfacket
2. Power [ ] – På/Standby
3. [0] – [9] – Sifferknappar
4. [ZOOM/MENU] – Ändra zoom 1– 2 – 3 – avstängd/
visa skivmeny
5. [SUBTITLE/TITLE] – Visa text/titel
6. [SETUP] – Öppna huvudmeny
7. [▲] – Upp
8. [◄] – Vänster
9. [▼] – Ned
10. [◄◄] – Snabbspola bakåt
11. [►►] – Snabbspola framåt
12. [I◄◄] – Föregående avsnitt
13. [►►I] – Nästa avsnitt
14. [MUTE] – Stäng av ljudet tillfälligt
15. [USB/CARD] – Välj uppspelning från USB-minne
eller minneskort
16. [GOTO] – Gå till
17. [AUDIO/ANGLE] – Ändra språk/bildvinkel
18. [REPEAT/PROG] – Repeterad inspelning/
programmering av spellista
19. [PLAY/PAUSE] – Start eller paus av uppspelningen
20. [■ STOP] – Stoppa uppspelningen
21. [►] – Höger
22. [OK] – Bekräfta
23. [VOL+] – Höj volymen
24. [VOL-] – Sänk volymen
25. [DISPLAY] – Visa skivinformation
Obs!
Vissa sifferknappar har dubbel funktion: 4 [ZOOM/MENU], 5 [SUBTITLE/TITLE], 17 [AUDIO/ANGLE],
18 [REPEAT/PROG].
• Tryck snabbt för att använda första funktionen eller håll in knappen mer än 1,5 sekund för att använda
den andra funktionen.

12
Svenska
Anslutningar
Anslut DVD-spelaren till TV:n med audiokabel med RCA kontakter
1. Anslut audiokabeln till DVD-spelarens FR- och FL-utgångar och till Audio in på TV:n.
Anslut en SCART-kabel från DVD- spelaren till TV:n
1. Anslut SCART-kabeln från DVD-spelarens [SCART OUT] till [SCART IN] på TV:n.
2. Ställ in DVD-spelarens [VIDEO OUT] på [COMPOSITE] eller [RGB].
Anslut DVD-spelaren till TV:n med HDMI-kabel
1. Anslut en HDMI-kabel från DVD spelarens HDMI-anslutning till HDMI- anslutningen på TV:n.
2. Ställ in DVD-spelarens VIDEO OUT på HDMI.
Anslut DVD- spelaren till en 5.1 audioförstärkare
1. Anslut en koaxialkabel från DVD-spelarens koaxiala/digitala ljudutgång till förstärkarens koaxiala/
digitala ljudingång.
2. Anslut en audiokabel med RCA-kontakter från RCA-utgångarna på DVD- spelaren till motsvarande på
audioförstärkaren. FL (vänster fram), FR (höger fram), SL (vänster bak), SR (höger bak), CEN (centralt
placerad fram), SW (subwoofer/Bas).
3. Ställ in DVD- spelarens [Digital Output] på [Raw] (DVD: ns original ljudspår) eller [PCM] (2 kanals stereo).
4. Ställ in audioförstärkaren på den ingång som kabeln är ansluten till.

13
Svenska
Användning
Inställningar
1. Tryck på [SETUP] för att öppna huvudmenyn. Där finns undermenyerna: Language (språkinställningar) – Video
(bildinställningar) – Audio (ljudinställningar) – Rating (föräldrakontroll) – Misc (återställ fabriksinställningar).
2. Använd navigationsknapparna [] för att välja undermenyer.
3. Bekräfta genom att trycka på [OK].
4. Gå ur huvudmenyn genom att trycka på [SETUP].
Språk
Välj Language i Setup-menyn, för att visa
undermenyerna:
• OSD Language – Välj menyspråk.
• Subtitle – Välj språk för undertexter.
• MPEG4 subtitle – Välj språk för MPEG4-undertexter.
• Audio – Välj språk för filmljud.
• DVD menu – Välj språk för DVD-meny.
Video
Välj Video i Setup-menyn, för att visa undermenyerna:
• Aspect Ratio – Ställ in det bildformat som TV-
apparaten har.
• TV System – Välj TV-system, vanligast i Europa
är PAL.
• Video Out – Ställ in utgångsformat för video, välj
RGB vid anslutning med SCART.
• HD upplösning – Ställ in önskad HD-upplösning.
Audio
Välj Audio i Setup-menyn, för att visa undermenyerna:
• Analog Output – Ställ in 5.1 (surroundljud) eller 2.0
(tvåkanals stereo) utgångsformat för ljud.
• Digital Output – Ställ in utgångsformat för ljud:
Off (avstängd), PCM (2 kanals stereo) eller RAW
(DVD:ns originalljudspår).
• Down Sampling: On (nersampling över 96 k),
Off (avstängd).

14
Svenska
Misc
Välj Misc i Setup-menyn, för att visa undermenyerna:
• Use Default Settings – Återställ fabriksinställningar.
• Screen saver – Skärmsläckarfunktion. Enable (På)
eller Disable (Av).
Uppspelning av DVD-filmer
• Mata in en DVD-skiva och använd navigationsknapparna [] för att göra de val som finns på skivans meny.
Uppspelning/visning av musikfiler, bilder eller film från ljud-CD samt MP3-,
WMA-, JPEG-eller MPEG4-filer
Om en vanlig musik-CD eller en skiva med MP3-, WMA-, JPEG-, eller MPEG4-filer matas in i DVD-spelaren visas
följande på tv-skärmen:
• Använd navigationsknapparna []
för att välja spår/funktion och tryck [OK]
eller [PLAY] för att starta det valda spåret/
funktionen.
Rating
Välj Rating i Setup-menyn, för att visa undermenyerna:
• Parental control – Ställ in barnlås. Lösenord krävs
innan inställning, fabriksinställt lösenord är: 6666.
• För att ändra lösenord: tryck fyra siffror, tryck sedan
OK för att bekräfta.
• Om ni glömmer lösenordet: använd 6666 för
att låsa upp.

15
Svenska
Visning av bilder från CD-skiva
Om en foto-CD matas in i DVD-spelaren kommer den här menyn att visas på tv-skärmen:
• Använd navigationsknapparna [] för
att välja de olika funktionerna på samma sätt
som i menyn för CD-uppspelning.
Uppspelning av filer från USB-minne/minneskort
• Stäng av CD-/DVD-uppspelning.
• Placera ett USB-minne/MP3-spelare i USB-ingången på framsidan av DVD-spelaren.
• Placera ett minneskort i kortläsaren på framsidan av DVD-spelaren. 3 olika typer av kort kan användas: MMC,
SD och MS.
• All uppspelning av media från USB-minne/minneskort sker på samma sätt som tidigare beskrivits för media
från CD/DVD-skivor.
Obs! Var försiktig när USB-minne/minneskort placeras i sina respektive läsare så att inte de eller läsaren skadas.
Skötsel och underhåll
Rengöring
• Dra alltid ur nätsladden ur vägguttaget före rengöring.
• Se till att ingen vätska kommer in i DVD-spelaren.
• Använd endast en lätt fuktad trasa vid rengöring av höljet.
• Använd aldrig lösningsmedel eller starka rengöringsmedel.
Vårda skivorna
• Håll skivan i hålet och kanten när den hanteras för att undvika fingeravtryck
och smuts på skivan.
• Böj inte skivan och utsätt den inte för direkt solljus eller annan värmekälla.
• Rengör endast skivorna med en torr mjuk trasa från centrum och utåt,
använd aldrig rengöringsmedel eller starka lösningsmedel.
• Förvara skivorna stående i sina fodral.
Obs!
• Använd originalförpackning för säker transport av DVD-spelaren.
• Det är normalt att höljet och bakstycket blir varmt om enheten har varit
påslagen under en längre period.
• Flytta inte spelaren när uppspelning pågår, det kan skada DVD-spelaren
och skivan.
• Tryck på [OPEN/CLOSE]–på framsidan av enheten eller på fjärrkontrollen för
att öppna skivfacket. Tryck inte på eller dra i skivfacket när det öppnas
eller stängs.

16
Svenska
Felsökning
Ingen bild och inget ljud
• Kontrollera att DVD-spelaren inte står i standbyläge.
• Kontrollera att nätkabeln är ordentligt isatt i vägguttaget.
• Kontrollera att det finns ström i vägguttaget.
Bild men inget ljud
• Kontrollera att audiokabeln inte är skadad och ordentligt monterad på DVD-spelaren och TV:n.
• Kontrollera att DVD-spelarens audio inställningar är rätt.
• Kontrollera att audioinställningarna på TV:n är rätt.
• Kontrollera så att inte ”MUTE” (tyst) är aktiverat.
Ljud men ingen bild
• Kontrollera att SCART- och HDMI-kablarna inte är skadade och att de sitter ordentligt monterade
på DVD-spelaren och TV:n.
• Kontrollera att TV:n är rätt inställd för att ta emot video/HDMI.
• Kontrollera att DVD-spelarens inställningar för video/HDMI är rätt.
Dålig bild eller dåligt ljud
• Kontrollera inställningarna för ljud på TV:n och DVD-spelaren.
• Kontrollera så att skivan inte är repad eller smutsig.
• Kontrollera så att kablarna inte är skadade och att de är rätt monterade.
Meddelandet ”BAD DISC” eller ”NO DISC” visas
• Kontrollera att det finns en CD-skiva i skivfacket.
• Kontrollera att det är rätt typ av skiva. Om av misstag en CD-skiva med dataprogram (software CD)
har använts, starta om DVD-spelaren.
• Kontrollera att skivan inte är felvänd, repig, smutsig eller på annat sätt skadad.
Fjärrkontrollen fungerar inte
• Kontrollera att DVD-spelaren inte står i standbyläge.
• Kontrollera fjärrkontrollens batterier.
• Rikta fjärrkontrollen mot DVD-spelarens IR-sensor, se till att inga hinder finns emellan.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga,
kontakta din kommun.
Specifikationer
Drivspänning: 100-240 V AC, 50/60 Hz
Effektförbrukning: 15 W
Videostandard: NTSC/PAL
Stöder format: MP3, MPEG4, DVD, DVD+/- R/RW, JPEG, CD-DA, CD-R och CD-RW
Videoutgång: 1,0 V(p-p)/75 Ω, synk, negativ polaritet.
Audioutgångsnivå: 2 V rms -1/+0.2
Frekvensomfång: 20 Hz till 20 kHz
S/N-nivå: > 90 dB
THD: < 0,025 %
Fjärrkontroll: 2 x AAA/LR03-batterier (medföljer ej)

17
Norsk
1 2 4 6 7 8
3
5
USB
HOST
SD/MMC MS
COAXIAL SCART OUT
5.1 CH AUDIO OUT HDMI OUT
9 10 11 12
DVD-spiller
Art.nr. 18-8180 Modell DV5631-UK
38-3977 DV5631
Les bruksanvisningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller
spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Produktet må ikke demonteres eller endres på. Farlig spenning ligger ubeskyttet på visse komponenter under
produktets deksel. Kontakt med disse kan føre til brann eller gi elektriske støt.
• Produktet er kun beregnet for innendørs bruk.
• Utsett aldri produktet for høye temperaturer, fuktighet, støvete miljøer, sterke vibrasjoner eller støt.
• Plasser ikke produktet slik at det kan komme i kontakt med vann eller annen væske. Plasser aldri produktet
nær gjenstander som kan føre til at vann eller annen væske skylles over produktet.
• Produktet gjøres strømløst ved at støpselet trekkes ut av strømuttaket. Apparatets støpsel må være lett tilgjengelig.
• Strømbryteren er sekundærkoblet og bryter ikke strømmen mellom nettet og apparatet.
• Beskytt hørselen din. Lytting med høyt volum over lang tid kan føre til varige hørselsskader.
KLASSE 1 LASERAPPARAT
Advarsel! Dvd-spillerens deksel må ikke åpnes. Usynlig laserstråler som kan føre til syns-
skader. Vend ikke blikket mot strålen, og se ikke rett på den gjennom optiske instrumenter.
Knapper og funksjoner
Forside
Bakside
1. Plateskuff
2. Standby [ ]
3. [OPEN/CLOSE] – Åpner/Lukker plateskuffen
4. Start/stoppknapp
5. IR-sensor for fjernkontroll
6. Skjerm
7. Usb-port
8. Plass for minnekort
9. Koaksial lydutgang
10. Utganger for 5.1-lyd. Oversikt over høyttalerkobling:
FL (venstre foran), FR (høyre foran), SL (venstre bak),
SR (høyre bak), CEN (sentralt plassert foran),
SW (subwoofer/Bass)
11. HDMI-utgang
12. SCART-utgang

18
Norsk
1 2 3
4 5 6
7 8
0
9
POWER
ZOOM
MENU
TITLE
SUBTITLE
SETUP
FWDREV VOL+
VOL- NEXTPREV
MUTE USB/CARD DISPLAY
STOP PLAY/PAUSE
AUDIO REPEAT
ANGLE PROG
GOTO
OPEN/CLOSE
OK
2
3
4
18
21
23
24
25
19
16
5
6
7
9
8
10
12
14
11
17
20
22
13
15
1
Fjernkontroll
1. [OPEN/CLOSE] – Åpner / Lukker plateskuffen
2. Power [ ] – Standby / Skru på
3. [0] - [9] – Talltaster
4. [ZOOM/MENU] – Endre zoom 1 – 2 – 3 – stengt,
vise platemeny
5. [SUBTITLE/TITLE] – Vise tekst/tittel
6. [SETUP] – Åpner hovedmenyen
7. [▲] – Opp
8. [◄] – Venstre
9. [▼ ] – Ned
10. [◄◄] – Hurtigspole bakover
11. [►►] – Hurtigspole framover
12. [I◄◄] – Foregående avsnitt
13. [►►I] – Neste avsnitt
14. [ MUTE ] – Stenge lyden midlertidig
15. [USB/CARD] – Velg avspilling fra usb-minne
eller minnekort
16. [GOTO] – Gå til ...
17. [AUDIO/ANGLE] – Endre språk/bildevinkel
18. [REPEAT/PROG] – Repetert innspilling/
programmering av spilleliste
19. [PLAY/PAUS] – Start eller ta pause i avspillingen
20. [■ STOP] – Stoppe avspillingen
21. [►] – Høyre
22. [OK] – Bekrefte
23. [VOL +] – Hev volumet
24. [VOL -] – Senk volumet
25. [DISPLAY] – Viser informasjon om platen
Obs!
Enkelte talltaster har flere funksjoner: (4) [ZOOM/MENU], (5) [SUBTITLE/TITLE], (17) [AUDIO/ANGLE],
(18) [REPEAT/PROG].
• Trykk kort for å bruke førstefunksjonen eller hold inne lengre enn 1,5 sekunder for å benytte den andre
av funksjonene.

19
Norsk
Tilkoblinger
Dvd-spilleren kobles til tv-apparatet med audiokabel med RCA-kontakter
1. Audiokabelen kobles til dvd-spillerens FR- og FL-utganger og til Audio In på tv-apparatet.
SCART-kabel kobles fra dvd-spilleren til tv-apparatet
1. SCART-kabelen kobles fra dvd-spillerens SCART OUT til SCART IN på tv-apparatet.
2. Still dvd-spillerens VIDEO OUT på COMPOSITE eller RGB.
Dvd-spilleren kobles til tv-apparatet med HDMI-kabel
1. HDMI-kabelen kobles fra dvd-spillerens HDMI-kontakt til tilsvarende på tv-apparatet.
2. Still dvd-spillerens VIDEO OUT på HDMI.
Dvd-spilleren kobles til en 5.1 audioforsterker
1. En koaksialkabel kobles fra dvd-spillerens koaksiale/digitale lydutgang til forsterkerens koaksiale/
digitale lydutgang.
2. En audiokabel kobles med RCA-kontakter fra RCA-utgangene på dvd-spilleren til tilsvarende på autoforsterkeren.
FL (Venstre foran), FR (Høyre foran), SL (Venstre bak), SR (Høyre bak), CEN (sentralt plassert foran),
SW (Subwoofer/Bass).
3. Still dvd-spillerens [Digital Output] på [Raw] (dvd-spillerens originale lydspor) eller [PCM] (2 kanals stereo).
4. Still audioforsterkeren på den inngangen som kabelen er koblet til.

20
Norsk
Bruk
Innstillinger
1. Trykk [SETUP] for å åpne hovedmenyen. Der er undermenyene: Language (språkinnstillinger) – Video (bilde-
innstillinger) – Audio (lydinnstillinger) – Rating (foreldrekontroll) – Misc (stille tilbake til opprinnelige innstillinger).
2. Bruk navigasjonsknappene [] for å velge undermenyer.
3. Bekreft ved å trykke på [OK].
4. Gå ut av hovedmenyen ved å trykke på [SETUP].
Language
Velg Language i Setup-menyen, for å vise
undermenyene:
• OSD Language – Velg menyspråk.
• Subtitle – Velg språk for undertekster.
• MPEG4 subtitle – Velg språk for MPEG4
undertekster.
• Audio – Velg språk for filmlyd.
• DVD Menu – Velg språk for dvd-platens meny.
Video
Velg Video i Setup-menyen, for å vise undermenyene:
• Aspect Ratio – Still inn det bildformatet som
tv-apparatet har.
• TV System – Velg tv-system, vanligst i Europa
er PAL.
• Video Out – Still inn utgangsformat for video, velg
RGB ved tilkobling med SCART.
• HD Oppløsning – Still inn ønsket HD-oppløsning.
Audio
Velg Audio i Setup-menyen, for å vise undermenyene:
• Analog Output: still inn 5.1 (Surroundlyd) eller 2.0
(Tokanals stereo) utgangsformat for lyd).
• Digital Output: Still inn utgangsformat for lyd, Off
(avstengt) PCM (2 kanals stereo) RAW (dvd-ens
originallydspor).
• Down Sampling: On (nedsampling over 96 k),
Off (avstengt).
