Classic Flame 23DE1447 User manual

V1.0
F-1
ATTENTION
IF YOU HAVE ANY PROBLEMS OR QUESTIONS, EMAIL
OR CALL CUSTOMER SERVICE BEFORE YOU RETURN
THIS PRODUCT TO THE STORE WHERE IT WAS PURCHASED.
For Customer Service: www.twinstarhome.com
in English Call: 866-661-1218
in Spanish Call: 866-661-1218
in French Call: 866-374-9203
ATENCIÓN
SI TIENE ALGÚN PROBLEMA O PREGUNTAS,
ENVÍE UN MENSAJE DE CORREO ELECTRÓNICO O LLAME AL SERVICIO
DE ATENCIÓN AL CLIENTE ANTES DE DEVOLVER
ESTE PRODUCTO A LA TIENDA EN LA QUE LO COMPRÓ.
Servicio de atención al cliente: www.twinstarhome.com
Línea para llamadas en inglés: 866-661-1218
Línea para llamadas en español: 866-661-1218
Línea para llamadas en francés: 866-374-9203
STOP STOP
PARE PARE
ATTENTION
SI VOUS AVEZ DES PROBLÈMES OU QUESTIONS,
ENVOYEZ UN COURRIEL AU SERVICE À LA CLIENTÈLE OU APPELEZ LE
SERVICE À LA CLIENTÈLE AVANT DE RETOURNER
CE PRODUIT OÙ VOUS L’AVEZ ACHETÉ.
Pour le service à la clientèle : www.twinstarhome.com
pour le service en anglais, composez le 866-661-1218
pour le service en espagnol, composez le 866-661-1218
pour le service en français, composez le 866-374-9203
ARRÊT ARRÊT
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO
INSTRUCTION MANUAL ENCLOSED
MANUEL D’INSTRUCTION À L’INTÉRIEUR
MANUAL DE INSTRUCCIONES ADJUNTO

E-1E-1 V1.0
WOOD FIREPLACE MANTEL
23DE1447
WOOD MANTEL ASSEMBLY INSTRUCTIONS
Requires Electric FireplaceRequires Electric Fireplace
Insert with HeaterInsert with Heater
www.twinstarhome.com
In English call: 866-661-1218
In French call: 866-374-9203
In Spanish call: 866-661-1218
ATTENTION
For Customer Service:
Twin-Star International, Inc.
Delray Beach, FL 33445
Made in China
Printed in China
PARTS LIST
Description
PARTS
Hearth/Base
Left Front Panel
Right Front Panel
Center Front Panel
Left Side Panel
Right Side Panel
Mantel/Top
“L” Corner Brace
Top Corner Extension
HARDWARE
Bolt 1/4 in. x 1-1/4 in.
Flat Washer
Wood Dowel
Touch-Up Pen
Part
A
B
C
D
E
F
G
P
R
L
M
N
P
Quantity
1
1
1
1
1
1
1
1
1
25+1 extra
25+1 extra
22+1 extra
1

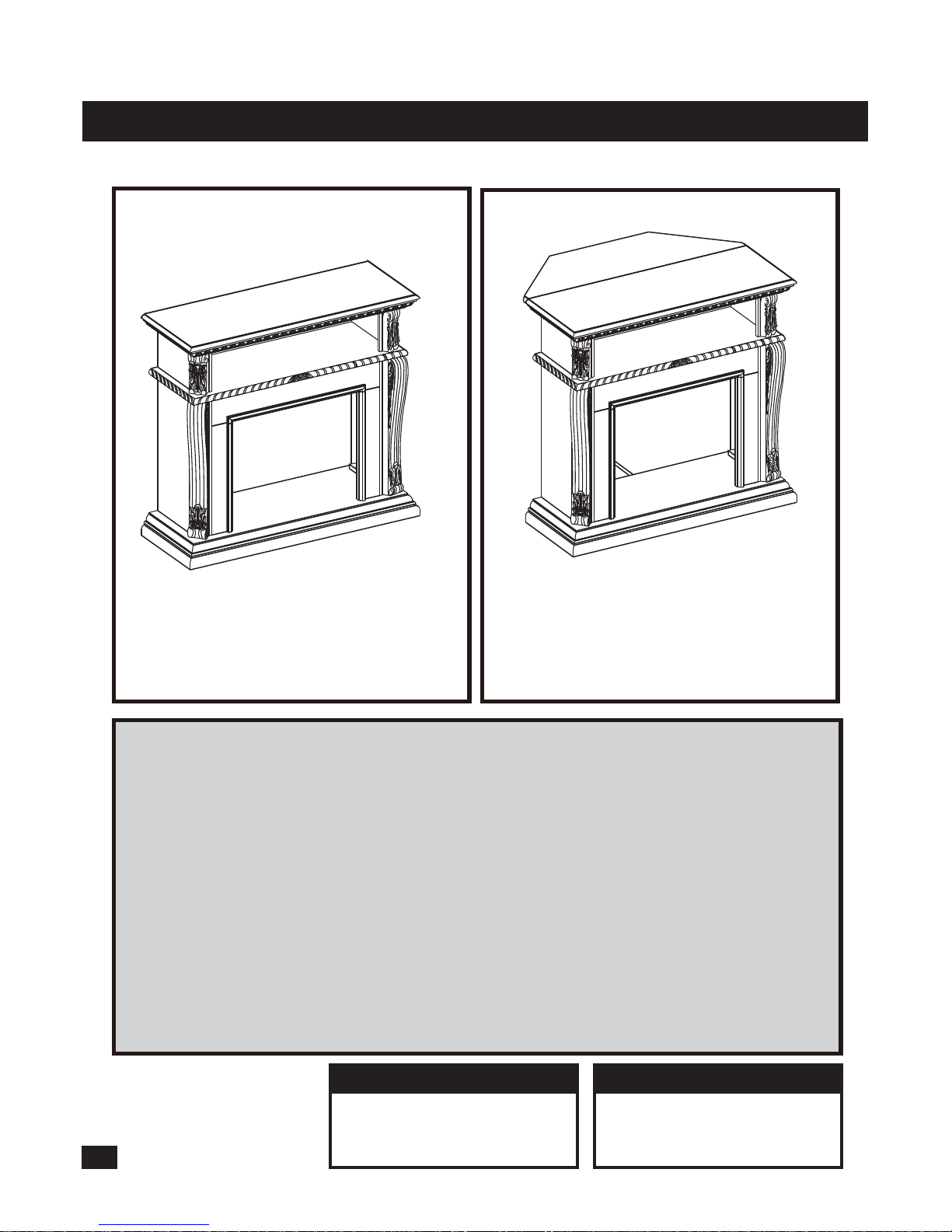

Corner MantelWall Mantel
V1.0

E-2E-2 V1.0
For a complete tight f t every bolt
should have a f at washer.
All panels are labeled Left and Right as
viewed from the front of unit.

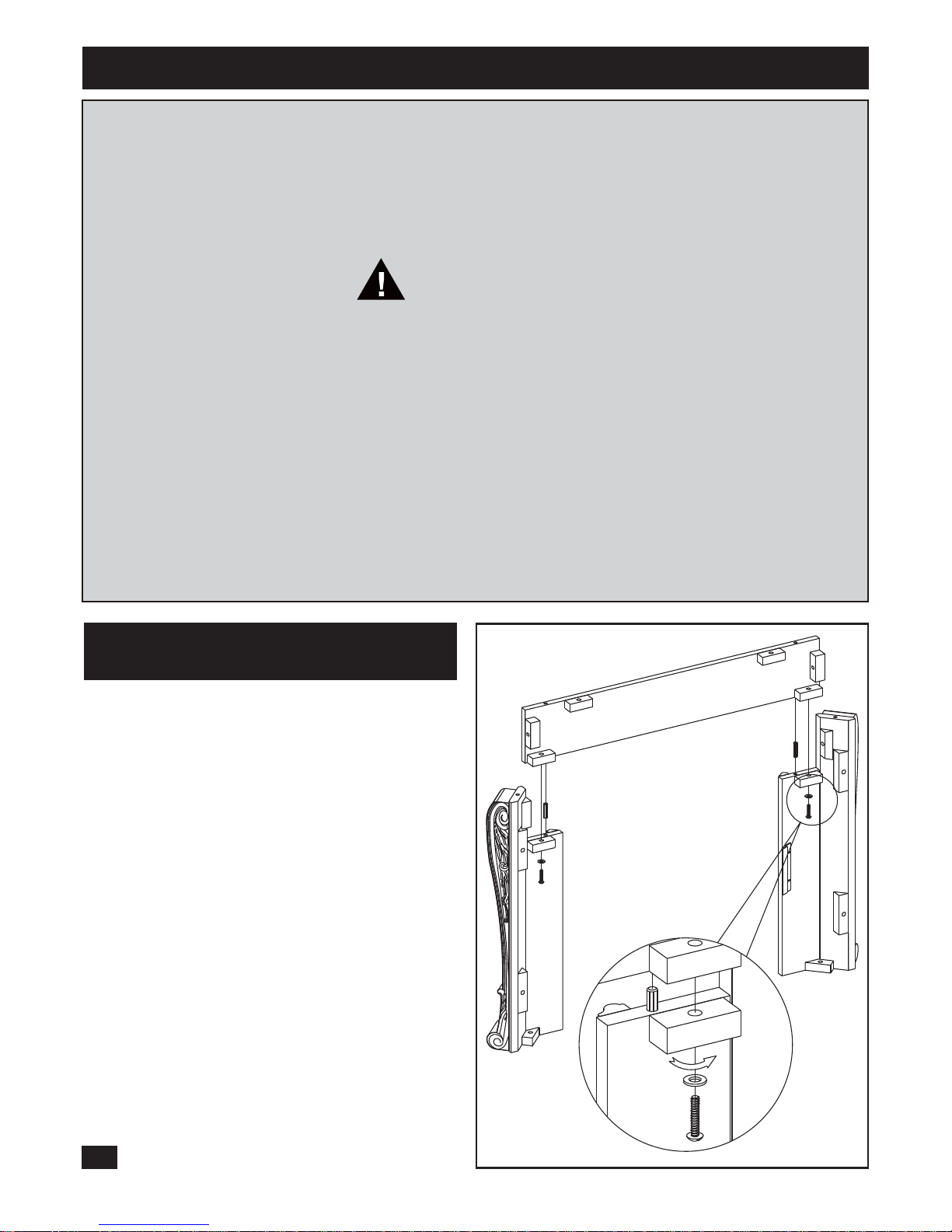

1. Locate the Center Front Panel (D), Right
Front Panel (C) and Left Front Panel (B) and
set out face down on a scratch-free surface.
2. Insert one Wood Dowel (N) into each of the
pre-drilled holes.
3. Push the Right Front Panel (C) and Left Front
Panel (B) snug to the Center Front Panel (D).
Make sure the Wood Dowels (N) are seated in
the pre-drilled holes. Insert Bolt (L) and
Washer (M) into the pre-drilled holes in the
mounting blocks.
HAND TIGHTEN ONLY.
Left
Front
Panel
Right
Front
Panel
Center
Front Panel
N
N
N
B
L
M
C
D
PLEASE READ AND FOLLOW ALL SAFETY TIPS
GETTING STARTED
1. Before assembly, carefully use scissors or utility knife to cut and unwrap all parts. Make sure you
do not discard the hardware.
2. Make sure that you have all the parts listed. If you are missing any parts please email Customer
Service: www.twinstarhome.com or call 1-866-661-1218 in English, 1-866-374-9203 in French
or 1-866-661-1218 in Spanish. Please identify the parts you need and model number. Make sure
to include your name and address.
CAUTION:
DO NOT MOVE MANTELOR INSERT WHILE PLUGGED INTO POWER SUPPLY.
HELPFUL HINTS
• Some steps are more easily handled with two adults.
• Attach the f replace insert to the completed wood mantel last. Install insert in from the back of
the f replace so as not to scratch the hearth/base.
• Use care in assembling your new f replace, take your time and use the hardware provided and a
quality Phillips head screwdriver.
NEVER OVER TIGHTEN BOLTS.
• Do not sit on any part of the mantel.
CARE & CLEANING
1. Dust your f replace regularly with a soft non-lint producing cloth or household dusting product.
2. You can clean your f replace with a gentle non-abrasive household cleaner. Make sure to dry your
f replace immediately with a soft cloth or towel.

E-3E-3 V1.0

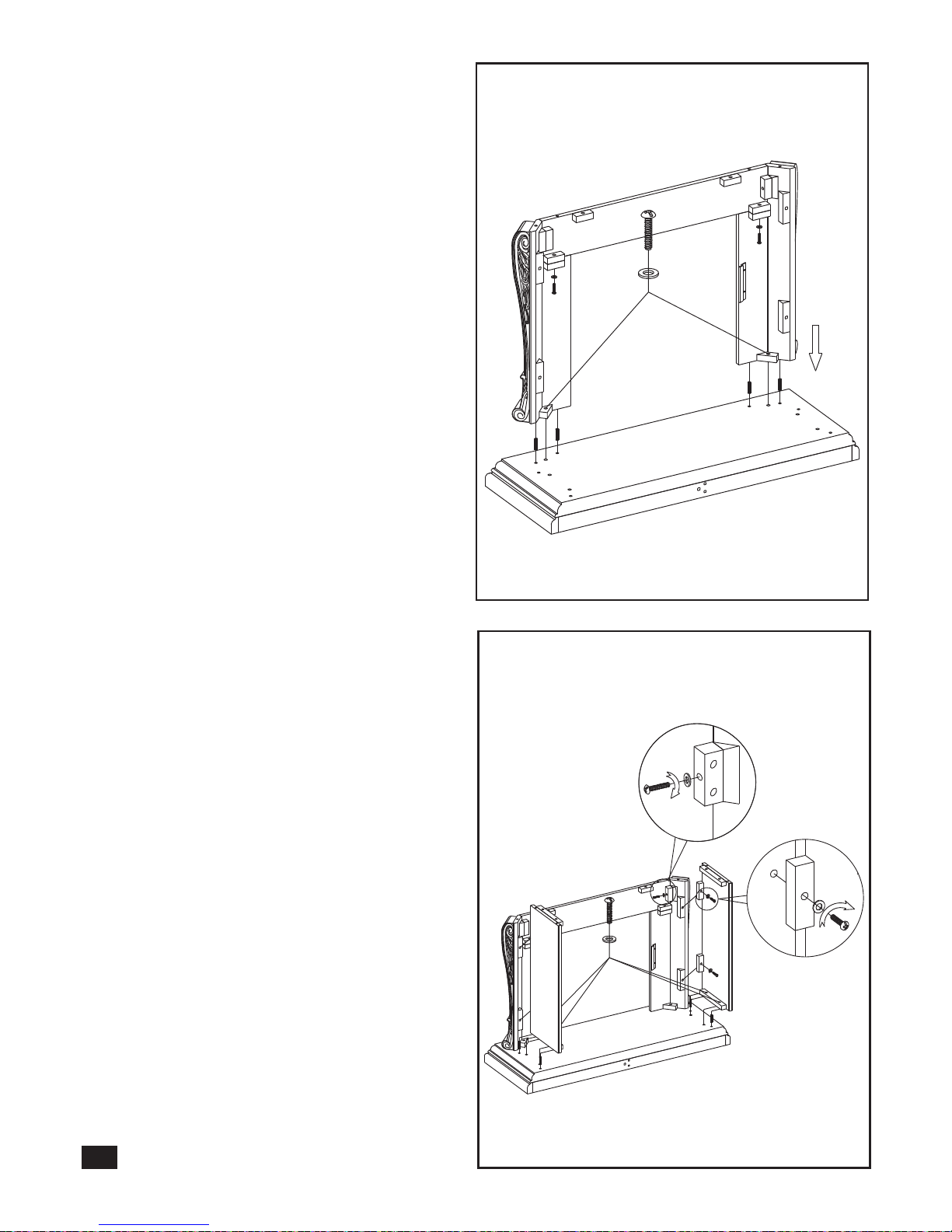

4. Locate Hearth/Base (A) and set out f nished
side up on the f oor.
5. Insert one Wood Dowel (N) into each of the
pre-drilled holes.
6. Attach the completed front assembly from
step 3 to the Hearth/Base (A). Make sure that
Wood Dowels (N) are seated into the
pre-drilled holes in the hearth/base. Using
Bolt (L) and Washer (M) attach panels
through pre-drilled holes in the mounting
blocks.
HAND TIGHTEN ONLY. Hearth/Base
L
NN
A
N
N
M
L
E
F
L
L
M
M
M
Left
Side
Panel
Right
Side
Panel
N
N
N
N
7. Locate Left Side Panel (E) and Right Side
Panel (F), insert one Wood Dowel (N) into
each of the pre-drilled holes. Attach to the
completed front panel assembly and
Hearth/Base using Bolt (L) and Washer (M)
through the pre-drilled holes in the mounting
blocks.
HAND TIGHTEN ONLY.

E-4E-4 V1.0
G
N
N
N
N
N
N
N
L
M
Mantel/Top
Electric
Fireplace Insert
Mounting
Bracket
Completed Unit
Install
Insert
From
Back

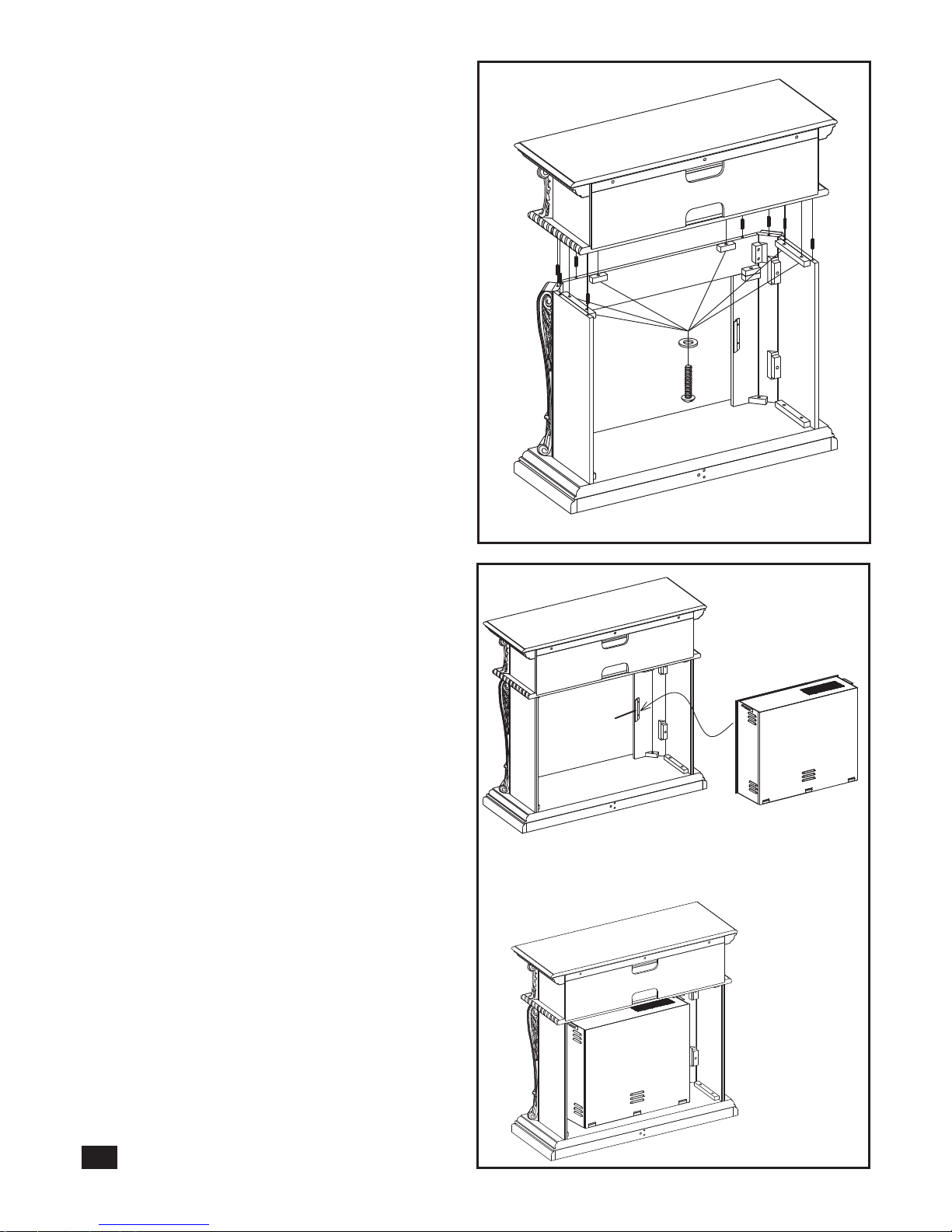

8. Insert one Wood Dowel (N) into each of the
pre-drilled holes on the top edges of the
Assembly from step 7. Then locate
Mantel/Top (G) and lay f nished side up on
top of completed assembly. From the inside,
attach Mantel/Top (G) using Bolt (L) and
Washer (M) through the pre-drilled holes in
the mounting blocks.
HAND TIGHTEN ONLY.
9. Using Phillips head screwdriver tighten all
Bolts alternating top and bottom, left and
right.
10. Remove the two mounting brackets attached
to the back of the Left and Right Front
panels. Set aside with the wood screws.
PLEASE READ ALL “ELECTRIC
FIREPLACE INSERT” INSTRUCTIONS
PRIOR TO INSTALLING ELECTRIC
INSERT IN YOUR COMPLETED
FIREPLACE MANTEL. INSTALL
THE INSERT IN YOUR FIREPLACE
11. Lift insert carefully into the back of the unit
and center in the insert opening. Do not drag
insert across Hearth/Base (A) as it may
scratch your unit.
12. Install the mounting brackets to hold insert
f ush against the inside of the mantel front
panel.
MOVE YOUR COMPLETED UNIT
ONLY SHORT DISTANCES. MOVE
COMPLETED UNIT WITH GREAT
CARE. IT TAKES TWO PEOPLE TO
MOVE COMPLETED UNIT INTO ITS
FINAL POSITION.

E-5E-5 V1.0
Twin-Star International, Inc.
Delray Beach, FL 33445
In English: 1-866-661-1218
In French: 1-866-374-9203
In Spanish: 1-866-661-1218
Model# 23DE1447
Made in China
Printed in China
© 2010, Twin-Star International, Inc.

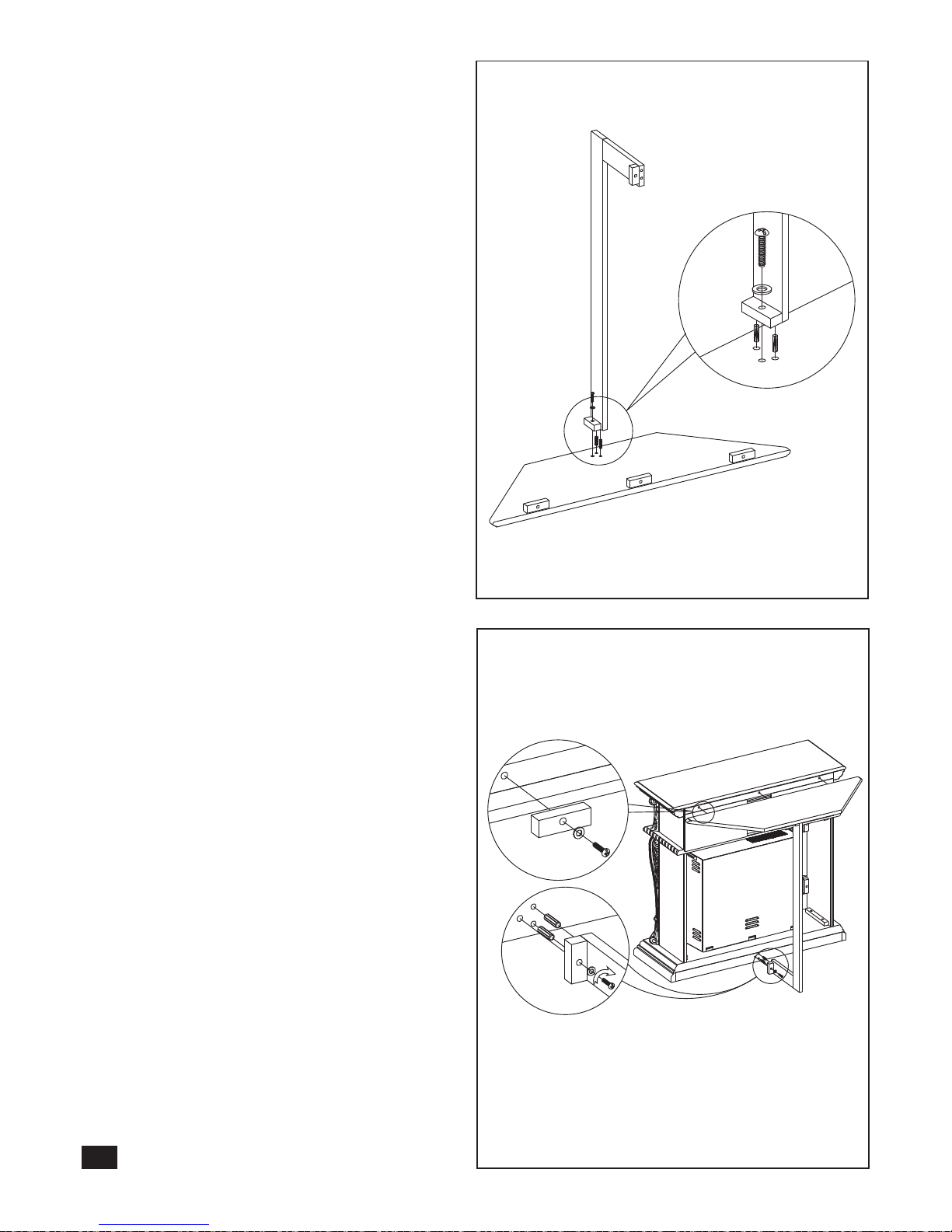

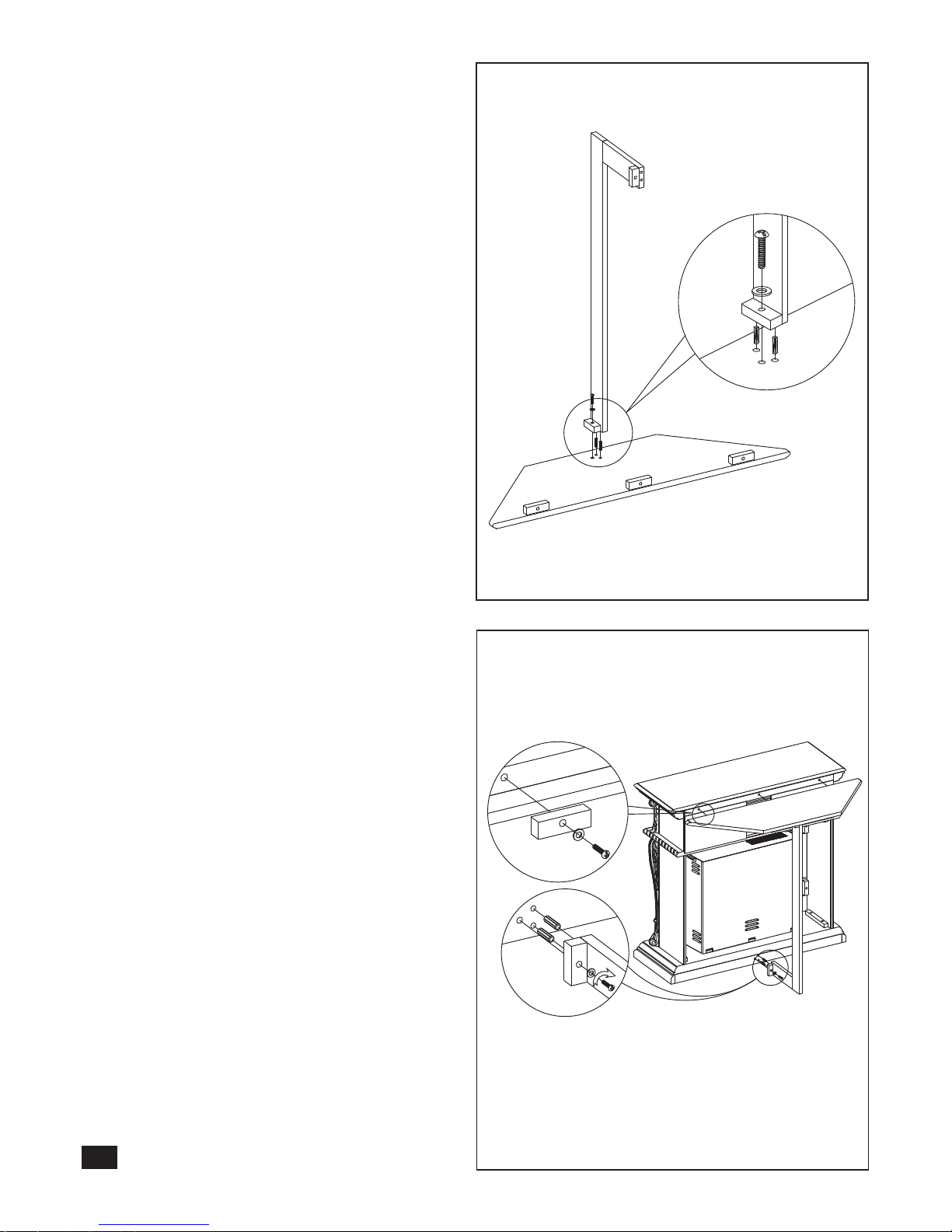

13. Locate the “L” Corner Brace (P), Top Corner
Extension (R) and set out face down on a
scratch-free surface. Insert one Wood Dowel
(N) into each of the pre-drilled holes. Attach
the “L” Brace snug to Top Corner Extension
(R), insert Bolt (L) and Washer (M) into the
holes in the mounting blocks.
HAND TIGHTEN ONLY.
"L"
Corner
Brace
Top Corner
Extension
14. Insert one Wood Dowel (N) into each of the
pre-drilled holes. Carefully slide the
Complete assembly from step 13 into place
at back of Mantel. Then use Bolts (L) and
Washers (M) through the pre-drillled holes in
the mounting blocks.
HAND TIGHTEN ONLY.
Now you may tighten down all the bolts
holding the Corner Back assembly. Be
careful not to over tighten.
N
N
N
N
L
L
M
M
P
R

S-1 V1.0
CHIMENEA CON REPISA DECORATIVA DE MADERA
23DE1447
INSTRUCCIONES PARA EL MONTAJE DE LA REPISA DECORATIVA DE MADERA
www.twinstarhome.com
Línea para llamadas en inglés: 866-661-1218
Línea para llamadas en francés: 866-374-9203
Línea para llamadas en español: 866-661-1218
Servicio de atención al cliente:
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabricado en China
Impreso en China
Repisa De Chimenea De Pared Repisa De Chimenea De Esquina
LISTA DE PIEZAS
Descripción
PIEZAS
Chimenea/Base
Panel Frontal Izquierdo
Panel Frontal Derecho
Panel Frontal Central
Panel Lateral Izquierdo
Panel Lateral Derecho
Repisa/Parte Superior
Soporte Angular En “L”
Pieza Angular Superior
ELEMENTOS PARA EL MONTAJE
Perno 1/4 Pulg. X 1/4 Pulg.
Arandela ¼ Pulg.
Espiga De Madera
Bolígrafo Para Retocar
Pieza
A
B
C
D
E
F
G
P
R
L
M
N
P
Cantidad
1
1
1
1
1
1
1
1
1
25+1 adicional
25+1 adicional
22+1 adicional
1
V1.0
Requiere Un Hogar EléctricoRequiere Un Hogar Eléctrico
Para Chimenea Con CalentadorPara Chimenea Con Calentador
ATENCIÓN

S-2 V1.0
A f n de que los tornillos queden
debidamente ajustados, deberá
colocarles una arandela plana.
LEA TODOS LOS CONSEJOS PRÁCTICOS DE SEGURIDAD
COMIENZO
1. Antes de comenzar con el montaje, utilice las tijeras o una navaja para cortar el envoltorio CON
MUCHO CUIDADO y, a continuación, extraiga todas las piezas. Tenga cuidado de no arrojar los
elementos que utilizará en el montaje de la unidad.
2. Controle que estén todas las piezas de la lista. Si le falta alguna pieza, envíe un mensaje de correo
electrónico o llame a Servicios de atención al cliente: www.twinstarhome.com, o llame al:
(línea en inglés)1-866-661-1218; (línea en francés)1-866-374-9203; (línea en español)
1-866-661-1218. Describa las piezas que necesita y el número del modelo. No se olvide de
colocar su nombre y dirección.
PRECAUCIÓN:
NO MUEVA LA REPISA NI EL HOGAR MIENTRAS
ESTÁN CONECTADOS AL SUMINISTRO DE ENERGÍA.
CONSEJOS PRÁCTICOS
• Para realizar algunos pasos, le recomendamos que solicite ayuda a personas adultas.
• Coloque el hogar eléctrico una vez que haya terminado de montar la repisa decorativa de madera.
Instale el hogar eléctrico desde la parte posterior de la chimenea a f n de evitar que se dañe la base
del hogar.
• Tómese el tiempo necesario para armar la chimenea, hágalo con cuidado, y utilice los elementos
de montaje provistos así como un destornillador Phillips de buena calidad.
LE RECOMENDAMOS QUE NO AJUSTE DEMASIADO LOS TORNILLOS.
• No se siente sobre ninguna parte la repisa de la chimenea.
CUIDADO Y LIMPIEZA
1. Quite el polvo de la chimenea de forma regular con un paño suave que no deje pelusa, o bien
utilice un producto de limpieza.
2. Asimismo, puede aplicar un limpiador no abrasivo. Recuerde secar la chimenea inmediatamente
con un paño o toalla suave.
Si observa la parte Delantero de los
paneles, comprobará que en los lados se
indica Izquierda (Left) y Derecha (Right).

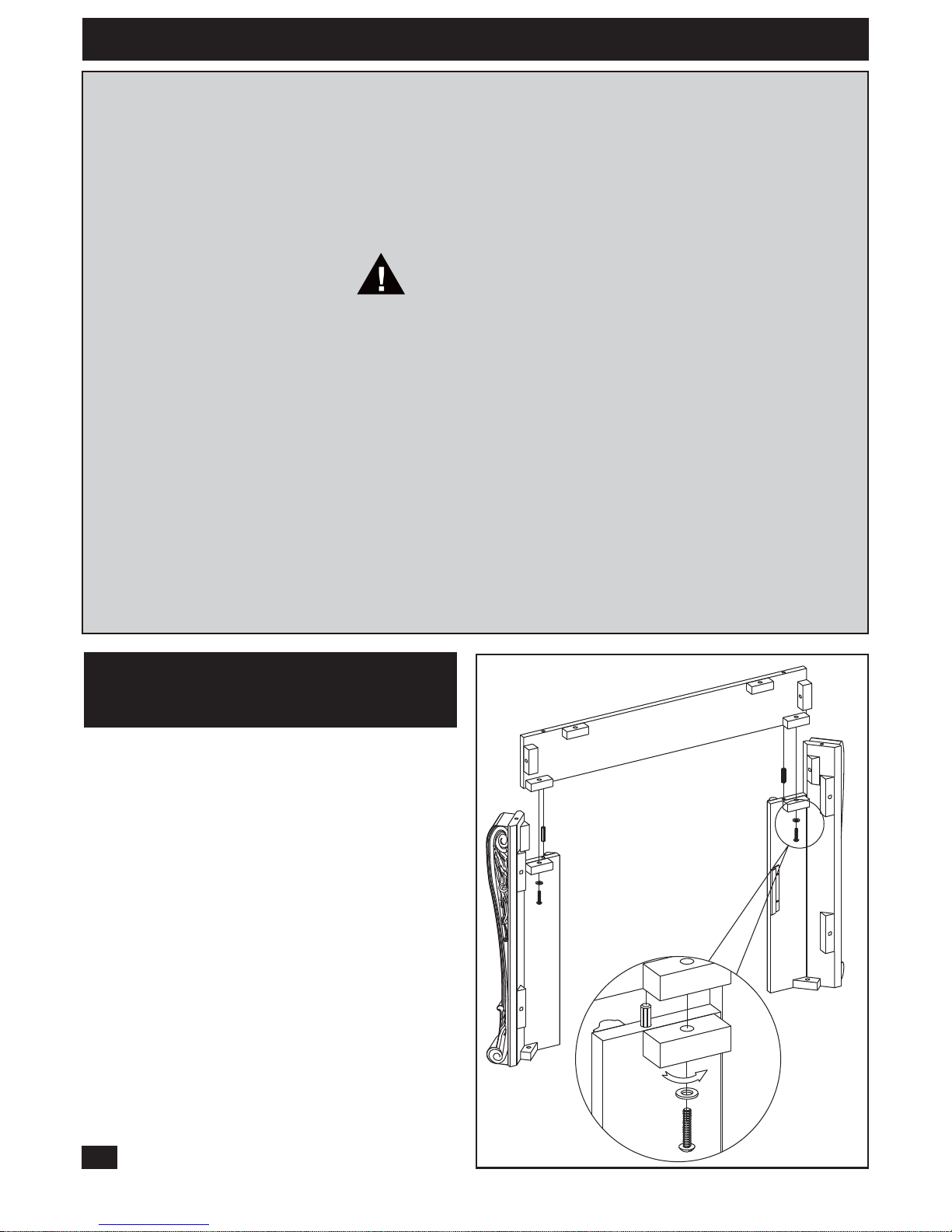

1. Ubique los panel frontal central (D), el panel
frontal derecho (C) y el panel frontal
izquierdo (B) y colóquelos sobre una
superf cie sin rayones.
2. Inserte una espiga de madera (N) en cada
uno de los orif cios pretaladrados.
3. Empuje el Panel Frontal Derecho (C) y el
Panel Frontal Izquierdo (B) ajustándolo al
Panel Frontal Central (D). Asegúrese que las
Espigas de Madera (N) están situadas en los
agujeros pre-perforados. Inserte el tornillo (L)
y la aranderla (M) dentro de los agujeros
pre-perforados en los bloques del montaje.
APRIETE A MANO SOLAMENTE.
Panel
Frontal
Derecho
Panel
Frontal
Izquierdo
panel frontal
central
N
N
N
B
L
M
C
D

S-3 V1.0
4. Ubique la chimenea/base (A) y colóquela con
el lado acabado hacia arriba sobre el piso.
5. Inserte una espiga de madera (N) en cada uno
de los orif cios pretaladrados.
6. Fije el ensamble frontal completo del paso
3 en la chimenea/base (A). Asegúrese de que
las espigas de madera (N) se asienten en los
orif cios pretaladrados de la chimenea/base
(A). Con Tornillo (L) y Arandela (M), f je
los paneles a través de los orif cios
pretaladrados en los bloques de montaje.
APRIETE A MANO SOLAMENTE.
chimenea/base
L
NN
A
N
N
M
7. Sitúe el Panel Lateral Izquierdo (E) y el
Panel Lateral Derecho (F), inserte una Espiga
de Madera (N) dentro de cada uno de los
agujeros pre-perforados. Sujételo al montaje
del panel frontal completado y al
Corazón/Base usando tornillo (L) y arandela
(M) a través de los agujeros pre-perforados
en los bloques del montaje.
APRIETE A MANO SOLAMENTE.
L
E
F
L
L
M
M
M
N
N
N
N
Panel
Lateral
Izquierdo
Panel
Lateral
Derecho

S-4 V1.0
8. Inserte una Espiga De Madera (N) en cada
uno de los orif cios previamente perforados
del borde superior del Conjunto que armó en
el paso 7. Luego, tome la Repisa/Parte
Superior (G) y colóquela, con el lado
acabado hacia arrinba, sobre el conjunto
armado. Desde el interior, ajuste la Repisa
colocando un Tornillo (L) y una Arandela
(M) en los orif cios previamente perforados
de los bloques de montaje.
APRIETE A MANO SOLAMENTE.
9. Utilizando un destornillador Phillips
(cruciforme), apriete todos los pernos,
alternando entre la parte superior e inferior,
la izquierda y la derecha.
10. Quite los dos soportes de montaje f jados en
la parte trasera de los paneles izquierdo y
derecho. Coloque a un lado los tornillos
para madera.
LEAATENTAMENTE TODAS LAS
INSTRUCCIONES DEL “HOGAR
ELÉCTRICO” ANTES DE SU
INSTALACIÓN EN LACHIMENEA
DECORATIVA. UBIQUE EL HOGAR
ELÉCTRICO EN LA POSICIÓN
DEFINITIVA DENTRO DE LA
CHIMENEA.
11. Levante el hogar cuidadosamente, colóquelo
en la parte posterior de la unidad y céntrelo
en la abertura de la chimenea. No empuje el
hogar desde su Base dado que la unidad se
puede dañar.
12. Coloque los soportes de montaje de modo
que el hogar se encuentre nivelado con
respecto a la parte interior del panel frontal
de la repisa.
MUEVA LA UNIDAD COMPLETA
SÓLO EN DISTANCIAS CORTAS.
MUEVA LA UNIDAD COMPLETA
CON MUCHO CUIDADO. SE
NECESITAN DOS PERSONAS PARA
DESPLAZAR LA UNIDAD
COMPLETAAL LUGAR
DEFINITIVO QUE VAA OCUPAR.
Repisa/Parte Superior
Unidad
Terminada
Instalar El
Hogar Desde
La Parte
Posterior
G
N
N
N
N
N
N
N
L
M
Hogar Eléctrico
Para Chimenea
Abrazadera
De Montaje

S-5 V1.0
Twin-Star International, Inc.
Delray Beach, FL 33445
Línea para llamadas en inglés: 1-866-661-1218
Línea para llamadas en francés: 1-866-374-9203
Línea para llamadas en español: 1-866-661-1218
Modelo N° 23DE1447
Fabricado en China
Impreso en China
© 2010, Twin-Star International, Inc.
13. Tome el Soporte Angular En “L” (P) y la
Pieza Angular Superior (R), y colóquelos
con la cara hacia abajo, sobre una superf cie
que no raye. Inserte una Espiga De Madera
(N) en cada uno de los orif cios previamente
perforados. Ajuste correctamente el Soporte
En “L” a la Pieza Angular Superior (R), e
inserte los Tornillo (L) y las Arandela (M)
en los orif cios de los bloques de montaje.
APRIETE A MANO SOLAMENTE.
14. Inserte una espiga de madera (N) en cada
uno de los orif cios pretaladrados. Deslice
con cuidado el Conjunto armado del paso 13
en la parte posterior de la Repisa. Luego,
coloque Tornillo (L) y Arandela (M) a través
de los orif cios previamente perforados de
los bloques de montaje.
APRIETE A MANO SOLAMENTE.
A continuación, ajuste todos los tornillos
mientras sostiene el conjunto de la Pieza
Angular Posterior del mueble. Tenga
cuidado de no ajustar demasiado.
Soporte
Angular en "L"
Pieza Angular
Superior
N
N
N
N
L
L
M
M
P
R

V1.0
F-1
MANTEAU DE FOYER EN BOIS
23DE1447
INSTRUCTIONS D’ASSEMBLAGE POUR LE MANTEAU EN BOIS
www.twinstarhome.com
pour le service en anglais, composez le 866-661-1218
pour le service en français, composez le 866-374-9203
pour le service en espagnol, composez le 866-661-1218
Pour le service à la clientèle :
Twin-Star International, Inc.
Delray Beach, FL 33445
Fabriqué en Chine
Imprimé en Chine
LISTE DES PIÈCES
Description
PIÈCES
Base
Panneau avant gauche
Panneau avant droit
Panneau avant du centre
Panneau latéral gauche
Panneau latéral droit
Manteau/Dessus
Écharpe de coin en « L »
Prolongation du coin supérieur
QUINCAILLERIE
Boulon 1/4 Po x 1-1/4 Po
Rondells
Goujon en bois
Crayon pour retouches
Pièce
A
B
C
D
E
F
G
P
R
L
M
N
P
Quantité
1
1
1
1
1
1
1
1
1
25+1 extra
25+1 extra
22+1 extra
1
MANTEAU SANS ANGLE MANTEAU AVEC ANGLE
V1.0
ATTENTION
Requiert un foyer électrique
Requiert un foyer électrique
encastrable avec chauffage
encastrable avec chauffage

V1.0
F-2
Pour un assemblage sans jeu, chaque
boulon devrait comporter une
rondelle plate.
Tous les panneaux sont étiquetés Gauche
(« Left ») et Droit (« Right ») à partir d’une
vue de face de l’appareil.
VEUILLEZ LIRE ET SUIVRE TOUS LES CONSEILS DE SÉCURITÉ
AVANT DE COMMENCER
1. Avant l’installation, utilisez des ciseaux ou un couteau universel pour couper et déballer tous les
composants. Faites ATTENTION de ne pas endommager le manteau. Assurez-vous de ne pas
jeter la quincaillerie d’installation incluse.
2. Assurez-vous d’avoir toutes les pièces indiquées sur la liste. S’il manque des pièces, veuillez
envoyer un courriel au service à la clientèle à l’adresse www.twinstarhome.com ou composez
les numéros suivants : pour le service en anglais : 1-866-661-1218; pour le service en français :
1-866-374-9203 ou pour le service en espagnol-866-661-1218. Veuillez indiquer les pièces
manquantes ainsi que le numéro de modèle. Assurez-vous d’inclure vos nom et adresse.
ATTENTION
NE PAS DÉPLACER LE MANTEAU OU LE FOYER TANT QU’ILEST BRANCHÉ.
CONSEILS UTILES
• Certaines étapes seront plus faciles à réaliser avec l’aide d’un autre adulte.
• La dernière étape consistera à lier le manteau entièrement monté au foyer. INSTALLEZ LE
FOYER ENCASTRABLE EN LE DÉPOSANT PAR L’ARRIÈRE DU MANTEAU POUR
ÉVITER D’ÉGRATIGNER L’ÂTRE/BASE DU MANTEAU.
• Faites attention lorsque vous assemblez le foyer et le manteau. Prenez votre temps et utilisez la
quincaillerie fournie, ainsi qu’un tournevis cruciforme. NE PAS TROP SERRER LES
BOULONS.
• Ne vous asseyez pas sur aucune partie du manteau.
SOINS ET NETTOYAGE
1. Époussetez régulièrement votre FOYER avec un chiffon doux non pelucheux ou un produit do
mestique pour l’époussetage.
2. Vous pouvez nettoyer le foyer avec un nettoyant domestique doux non abrasif. Assurez-vous de
l’essuyer immédiatement avec un linge doux ou une serviette.
1. Repérez le panneau avant du centre (D), le
panneau avant droit (C) et le panneau avant
gauche (B) et placez-les à plat sur une
surface plane.
2. Insérez un goujon en bois (N) dans chacun
des trous prépercés.
3. Appuyer le Panneau Avant Droit (C) et le
Panneau Avant Gauche (B) de façon à ce
qu’ils soient bien ajustés contre le Panneau
Avant Central (D). Assurez-vous que les Gou
jons en Bois (N) soient correctement insérés
dans les trous prépercés. Insérer un Boulon
(L) et une Rondelle (M) dans chacun des
trous prépercés sur les blocs de retenue.
SERRER À LA MAIN SEULEMENT.
Panneau
avant
droit
Panneau
avant
gauche
Panneau avant
du centre
D
N
N
N
B
L
M
C

V1.0
F-3
4. Repérez la base (A) et déposez-la sur le
plancher, le côté f ni vers le haut.
5. Insérez un goujon en bois (N) dans chacun
des trous prépercés.
6. Fixez la partie avant assemblée lors de
l’étape 1 à la base (A). Assurez-vous que
les goujons en bois (N) sont bien
enfoncés dans les trous prépercés de la base
(A). Fixez les panneaux en insérant des
boulon (L) avec des rondelle (M) dans les
trous prépercés des blocs de montage.
SERRER À LA MAIN SEULEMENT.
Base
L
NN
A
N
N
M
7. Repérer le Panneau Latéral Gauche (E) et le
Panneau Latéral Droite (F), insérer un
Goujon en Bois (N) dans chacun des trous
prépercés. Fixer à l’assemblage du panneau
avant accompli et à l’Atre/Base en utilisant des
Boulons (L) et des Rondelles (M) via les trous
prépercés dans les blocs de retenue.
SERRER À LA MAIN SEULEMENT.
L
E
F
L
L
M
M
M
N
N
N
N
Panneau
latéral
gauche
Panneau
latéral
droit

V1.0
F-4
8. Insérez un goujon en bois (N) dans chacun
des trous pré-percés de la bordure supérieure
du panneau assemblé à l’étape 7.Trouvez
ensuite le manteau/dessus (G). Déposez le
côté f ni du manteau sur le dessus du panneau
entièrement monté. De l’intérieur, f xez le
manteau à l’aide d’un boulon (L) et d’une
rondelle (M), en les insérant dans les trous
pré-percés des blocs de montage.
SERRER À LA MAIN SEULEMENT.
9. Avec un tournevis cruciforme, serrez tous
les goujons, en alternant entre le haut et le
bas, la gauche et la droite.
10. Retirez les deux brides de montage f xées à
l’arrière des panneaux avant de gauche et de
droite. Mettez-les de côté, avec les vis à bois.
VEUILLEZ LIRE TOUTES LES
INSTRUCTIONS D’INSTALLATION
DU FOYER ÉLECTRIQUE
ENCASTRABLE AVANT
D’INSTALLER LE FOYER DANS LE
MANTEAU, UNE FOIS CELUI-CI
ASSEMBLÉ. INSTALLEZ LE FOYER
DANS L’ESPACE PRÉVU, PRÈS DE
SA POSITION FINALE.
11. Soulevez doucement le foyer encastrable
pour le déposer par l’arrière du manteau,
dans le centre de l’ouverture de celui-ci. Ne
pas tirer le foyer encastrable sur la âtre/base
(A) car cela pourrait égratigner la base du
manteau.
12. Installez les brides de montage pour ainsi
garder le foyer encastrable à égalité avec
l’intérieur du manteau.
NE DÉPLACEZ LE FOYER
ENTIÈREMENT MONTÉ QUE SUR DE
COURTES DISTANCES. DÉPLACEZ
L’UNITÉ MONTÉE AVEC SOIN.
IL FAUT DEUX PERSONNES POUR
DÉPLACER L’UNITÉ MONTÉE ET LA
METTRE EN PLACE.
Manteau/Dessus
Foyer encastrable
électrique
Unité assemblée
Installer le
foyer
encastrable
par l’arrière
Support
de f xatio
G
N
N
N
N
N
N
N
L
M

V1.0
F-5
Twin-Star International, Inc.
Delray Beach, FL 33445
pour le service en anglais, composez le 866-661-1218
pour le service en français, composez le 866-374-9203
pour le service en espagnol, composez le 866-661-1218
Modèle 23DE1447
Fabriqué en Chine
Imprimé en Chine
© 2010, Twin-Star International, Inc.
13. Trouver écharpe de coin en « L » (P), et la
prolongation du coin supérieur (R) et les
placer face contre terre sur une surface
qui ne risque pas de s’éraf er. Insérer un
goujon en bois (N) dans chacun des trous
prépercés. Unir le support en « L » et la
prolongation du coin supérieur (R) sans
qu’il y ait de jeu, insérer les boulon (L) et
les rondelle (M) dans les trous des blocs de
f xation.
SERRER À LA MAIN SEULEMENT.
14. Utiliser ensuite les goujon en bois (N) et les
insérer dans les trous prépercés. Glisser
soigneusement l’assemblage complété à
l’étape 13 et le mettre en place à l’arrière du
manteau. Insérer ensuite les boulons (L) et
les rondelles (M) dans les trous prépercés
des blocs de f xation.
SERRER À LA MAIN SEULEMENT.
Vous pouvez maintenant serrer tous les
boulons retenant le coin arrière. Attention
de ne pas trop serrer.
N
N
N
N
L
L
M
M
P
R
Écharpe de
coin en « L »
Prolongation du
coin supérieur
