Classic Flame Helen User manual

36HF320FGT, 48HF320FGT

2
B6352
TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES
Important Instructions/Instrucciones importante/Instructions Importantes...................................................................................3
Getting Started/Para empezar/Préparation.....................................................................................................................................7

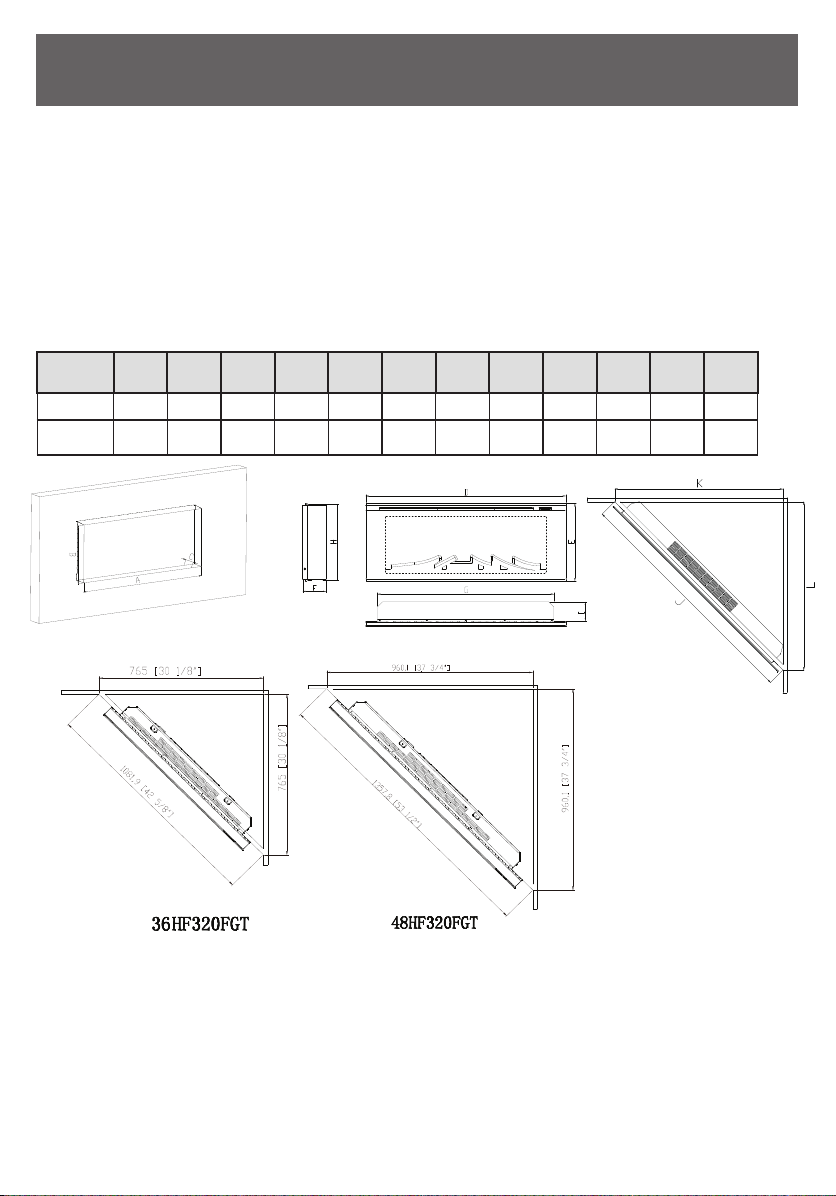

Product Specifications/Especificaciones del producto/Caractéristiques du produit.................................................................7
Register your new purchase / Registrar su nueva compra/Inscrire votre nouvel achat ............................................................8
Pre-Assembly/Preensamblaje/Pré-assemblage................................................................................................................................9
Hardware Included/Tornillería incluida/Quincaillerie fournie ........................................................................................................9
Tools Required/Herramientas necesarias/Outils requis...................................................................................................................10
Package Contents/Contenido del paquete/Contenu de l’emballage....................................................................................11
Installation Options/Opciones de instalación/Options d’installation...........................................................................................12
Wall Hanging/Guindar en pared/Montage mural.....................................................................................................................13
Built In Construction/Empotrado/Construction intégrée...........................................................................................................16
Fuel Bed Setup Instructions/Configuración - cama de combustible/Instructions de réglage de la couche de
combustible.....................................................................................................................................................................................21
Operation/Funcionamiento/Utilisation.............................................................................................................................................22
FCC/IC Information/Información de FCC/IC/Informations relatives aux normes FCC/IC.......................................................28
Care & Cleaning/Cuidado y limpieza/Entretien et nettoyage....................................................................................................29
Troubleshooting/Solución de problemas/Dépannage.................................................................................................................31
Replacement Parts/Repuestos/Pièces de rechange....................................................................................................................36
Exploded view/vista desplegada /vue explosive..........................................................................................................................37
Warranty/Garantía/Garantie............................................................................................................................................................38
Customer service/ servicio al cliente / service à la clientèle........................................................................................................40

3B6352
IMPORTANT
INSTRUCTIONS INSTRUCCIONES IMPORTANTE
INSTRUCCIONES
IMPORTANTE
1. Read all instructions
before using this
appliance.
2. This appliance is hot
when in use. To avoid
burns, do not let bare
skin touch hot surfaces.
If provided, use
handles when moving
this appliance. Keep
combustible materials,
such as furniture,
pillows, bedding,
papers, clothes and
curtains at least 3 feet
(0.9 m) from the front
of this appliance and
keep away from the
sides and the rear.
WARNING: In order to
avoid overheating,
do not cover the
heater. The clearance
may be inadequate
when installed in a
Recreational Vehicle
with the slide-out
closed.
3. CAUTION: Never leave
the heater operating
unattended. Extreme
caution is necessary if
unsupervised children or
invalids are nearby.
4. The appliance is not to
be used by children or
persons with reduced
physical, sensory or
mental capabilities,
or lack of experience
and knowledge,
1. Lea todas las instrucciones
antes de usar este
electrodoméstico.
2. Este calentador se
calienta cuando está
en uso. Para evitar
quemaduras, no permita
que la piel sin protección
entre en contacto con
superficies calientes. Si
están incluidas, utilice las
manijas para mover este
aparato. Mantenga los
materiales inflamables,
como muebles,
almohadas, ropa de
cama, papeles, prendas
de vestir y cortinas, a
un mínimo de 3 pies
(0.9 m) de distancia
de la parte frontal del
calentador y manténgalos
alejados de los laterales
y la parte posterior.
ADVERTENCIA: Para evitar
el sobrecalentamiento,
no cubra el calentador.
La holgura puede ser
insuficiente cuando se
instala en un vehículo
recreativo con el cerrado
deslizable.
3. PRECAUCIÓN: Nunca
deje el calentador
operando de forma
desatendida. Extremo
cuidado es necesario
si hay niños o personas
discapacitadas sin
supervisión cerca.
4. Este electrodoméstico
no debe ser usado
1. Lisez toutes les directives
avant d’utiliser cet
appareil.
2. Cet appareil est chaud
pendant son utilisation.
Pour éviter les brûlures,
ne touchez pas les
surfaces chaudes sans
protection. Si l’appareil
est muni de poignées,
utilisez-les pour le
déplacer. Assurez-
vous que les matières
combustibles telles que
les meubles, les oreillers,
la literie, le papier, les
vêtements et les rideaux
se trouvent à au moins
3 pieds (0,9 m) de
l’avant de cet appareil
et les garder loin des
côtés et de l’arrière.
AVERTISSEMENT : Afin
d’éviter toute surchauffe,
ne couvrez pas l’appareil
de chauffage. Le jeu
peut être suffisant
lorsqu’il est installé dans
un véhicule récréatif
avec le slide-out fermé.
3. CAUTION : Ne jamais
laisser un chauffage
fonctionnant sans
surveillance. Une
grande prudence
est nécessaire si des
enfants sans supervision
ou des invalides sont à
proximité.
4. Cet appareil ne doit pas
être utilisé par les enfants,
les personnes atteintes
Lors de l’utilisation
d’appareils électriques,
pour éviter les risques
d’incendie, d’électrocution
et de blessures, toujours
suivre les consignes de
sécurité de base suivantes :
Cuando utilice
electrodomésticos,
siempre tome medidas de
precaución básicas para
evitar incendios, descargas
eléctricas
y lesiones personales. Entre
ellas:
When using electrical
appliances, basic
precautions should always
be followed to reduce
the risk of fire, electrical
shock, and injury to persons
including the following:

4
B6352
unless they have been
given supervision or
instruction.
5. Always unplug this
appliance when not in
use.
6. Do not operate any
heater with a damaged
cord or plug or after the
appliance malfunctions,
or if it has been
dropped or damaged
in any manner.
7. If the supply cord is
damaged, it must
be replaced by the
manufacturer, its service
agent or similarly
qualified persons
in order to avoid a
hazard.
8. Do not use outdoors.
9. This heater is not
intended for use in
bathrooms, laundry
areas and similar
indoor locations. Never
locate this appliance
where it may fall into a
bathtub or other water
container.
10. Do not run cord under
carpeting. Do not
cover cord with throw
rugs, runners or the like.
Arrange cord away
from traffic areas and
where it will not be
tripped over.
11. To disconnect this
appliance, turn controls
to the off position,
then remove plug from
outlet.

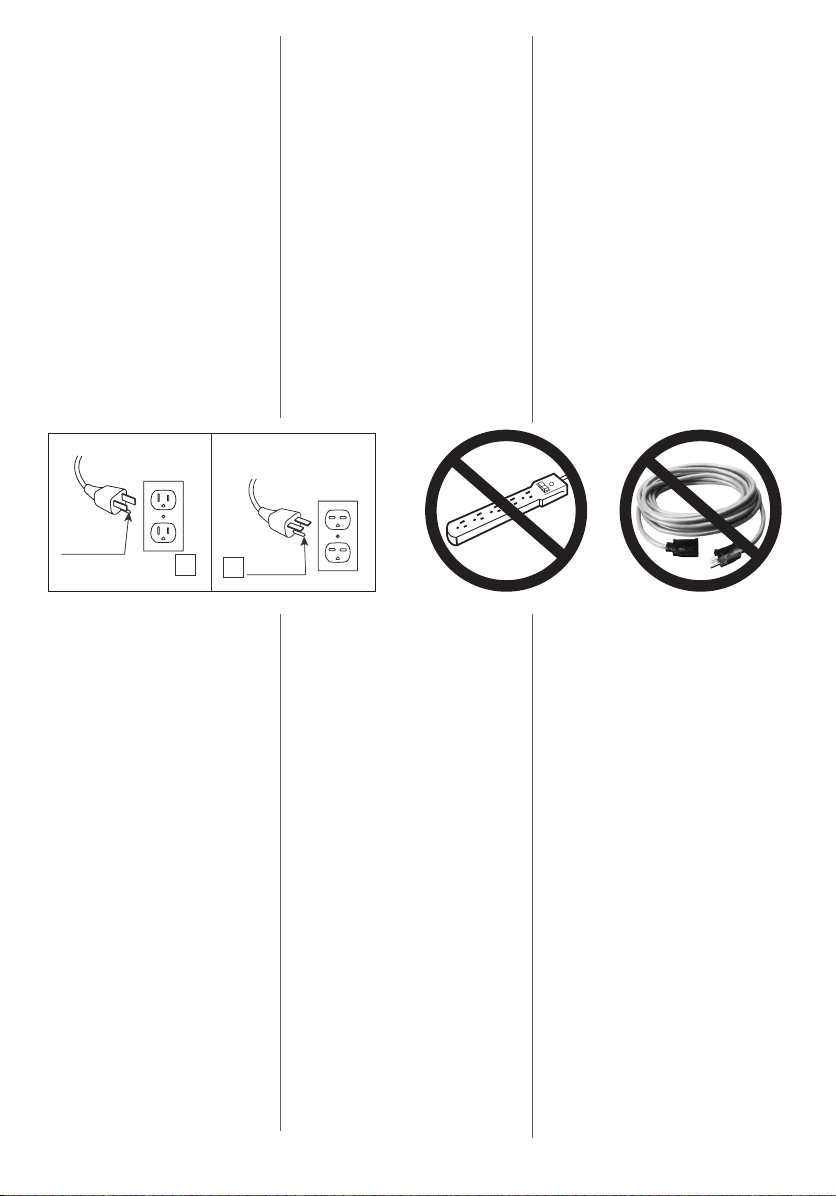

12. Connect to properly
grounded outlets only.
This heater is for use on
120 volts. The cord has
a plug as shown in A on
Fig. 1. Do not use a two-
prong adapter. Never
use with an extension
cord or relocatable
por personas o niños
con capacidades
físicas, sensoriales o
mentales reducidas
o sin experiencia
ni conocimientos,
a menos que una
persona responsable
de su seguridad les
brinde supervisión
o capacitación
respecto al uso del
electrodoméstico.
5. Siempre desenchufe
este electrodoméstico
cuandono lo use.
6. No opere ningún
calentador con un cable
o enchufe dañados,
después de fallas del
mismo, de que se haya
dejado caer
o dañado de cualquier
forma.
7. Si el cable de
alimentación está
dañado, el fabricante,
su empresa de
servicio o alguien de
calificación similar deben
reemplazarlo para evitar
peligros.
8. No lo use en exteriores.
9. Este calentador no se
debe usar en el baño,
lavadero y en espacios
húmedos similares
interiores. Nunca coloque
este calentador donde
se pueda caer dentro
de una bañera u otro
contenedor de agua.
10. No coloque el cable
debajo de una alfombra.
No cubra el cable con
alfombras, tapetes o
similares. Coloque el
cable lejos de zonas de
tránsito en donde nadie
se pueda tropezar y caer.
11. Para desconectar este
electrodoméstico, gire
los controles a la posición
de apagado y luego
retire el enchufe del
d’une défaillance
physique, sensorielle
ou intellectuelle, ou
les personnes n’ayant
pas l’expérience et
les connaissances
nécessaires, à moins
qu’une personne ne
les supervise ou leur
donne les instructions
nécessaires.
5. Débranchez toujours cet
appareil lorsqu’il n’est
pas utilisé.
6. N’utilisez pas un
appareil muni d’un
cordon ou d’une fiche
endommagé, qui a subi
une défaillance, qui
est tombé ou qui a été
endommagé de quelque
façon que ce soit.
7. Si le cordon
d’alimentation est
endommagé, il doit
être remplacé par le
fabricant, par un de
ses agents ou par une
personne qualifiée afin
d’éviter tout danger.
8. N’utilisez pas cet appareil
à l’extérieur.
9. Cet appareil n’est pas
conçu pour être utilisé
dans une salle de bains,
une salle de lavage ou
tout autre endroit humide
semblable. Ne placez
jamais cet appareil à
un endroit où il risquerait
de tomber dans une
baignoire ou un autre
contenant rempli d’eau.
10. Évitez de placer le
cordon sous un tapis. Ne
couvrez pas le cordon
avec une carpette, un
tapis de passage ou un
autre article semblable.
Placez le cordon dans un
endroit peu passant et
où il ne pourra pas être
accroché.
11. Pour débrancher cet
appareil, tournez les

5B6352
power tap (outlet/power
strip).
13. When installed, this
appliance must be in
accordance with local
codes or, in the absence
of local codes, with
the current CSA C22.1
Canadian Electrical
Code or for U.S.A.
installations, follow local
codes and the National
Electrical Code, ANSI/
NFPA NO.70.
14. Do not insert or allow
foreign objects to
enter any ventilation or
exhaust opening as this
may cause an electric
shock or fire, or damage
the appliance.
15. To prevent a possible
fire, do not block air
intakes or exhaust in any
manner. Do not use on
soft surfaces, like a bed,
where opening may
become blocked.
tomacorriente.
12. Conectar solamente
a una toma de
corriente con conexión
a tierra adecuada.
Este calentador debe
utilizarse con 120 voltios.
El cable incluye un
enchufe tal como se
muestra en la figura A
en la Fig.1. No utilice un
adaptador de 2 clavijas.
Nunca use un cable de
extensión o tomas de
alimentación reubicable
(enchufes/ regletas).
13. Cuando está instalado,
este artefacto debe
presentar una conexión
eléctrica a tierra según
los códigos locales,
según los Códigos de
Electricidad de Canadá
CSA C22.1 o, para
instalaciones en EE.UU.,
siga los códigos locales
y el código nacional de
electricidad, ANSI/ NFPA
No. 70.
14. No introduzca objetos
extraños ni permita
que entren en las
aberturas de ventilación
o escape, ya que
pueden provocar
descargas eléctricas,
incendios o daños en el
electrodoméstico.
15. Para evitar incendios,
no bloquee las entradas
ni salidas de aire de
ninguna manera. No
use sobre superficies
commandes en position
d’arrêt, puis retirez la fiche
de la prise.
12. Branchez cet appareil
seulement à une prise
de courant mise à la
terre correctement. Cet
appareil de chauffage
est conçu pour être utilisé
sur un circuit de 120 volts.
Le câble est muni d’une
fiche, comme illustré dans
l’encadré A de la fig. 1.
N’utilisez pas d’adapta
teur à 2 broches. Ne
jamais utiliser avec une
rallonge électrique ou
une source d’alimentation
mobile (prise, bloc
multiprise).
13. Lors de l’installation, cet
appareil doit être mis à la
terre conformément aux
codes locaux en vigueur
ou, en l’absence de tels
codes, à la plus récente
version du Code canadien
de l’électricité CSA C22.2.
Pour les installations aux
États-Unis, respectez les
codes locaux et le Code
national de l’électricité,
ANSI/NFPA NO.70.
14. N’insérez jamais un objet,
quel qu’il soit, dans les
ouvertures de ventilation
ou de sortie d’air de
l’appareil afin de prévenir
les dommages ainsi
que les risques de choc
électrique et d’incendie.
15. Afin de prévenir les risques
d’incendie, ne bloquez
jamais les ouvertures
d’aération ou de sortie
d’air de quelque façon
que ce soit. Ne placez pas
ABFig.1

6
B6352
SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
CONSERVER CES INSTRUCTIONS
16. This appliance has hot
and arcing or sparking
parts inside. Do not use it
in areas where gasoline,
paint or flammable
liquids are used or stored.
This fireplace should not
be used as a drying rack
for clothing. Christmas
stockings or decorations
should not be hung in the
area of it.
17. Use this appliance only
as described in the
manual. Any other use
not recommended by
the manufacturer may
cause fire, electric shock
or injury to persons.
18. This heater may include
an visual alarm to warn
that parts of the heater
are getting excessively
hot. If the alarm
illuminates, immediately
turn the heater off and
inspect for any objects
on or adjacent to the
heater that may have
blocked the airflow
or otherwise caused
high temperatures to
have occurred. DO
NOT OPERATE THE
HEATER WITH THE ALARM
ILLUMINATING.
blandas, como una
cama, donde las
aberturas se puedan
bloquear.
16. Este electrodoméstico
tiene en su interior piezas
calientes y piezas que
forman arcos eléctricos
o que echan chispas. No
lo use en áreas donde
se use o almacene
gasolina, pintura o
líquidos inflamables.
Esta chimenea no se
debe usar como una
rejilla para secar ropa.
No cuelgue medias
navideñas u otras
decoraciones sobre o
cerca de este producto.
17. Utilice este
electrodoméstico sólo
como se describe en este
manual. Cualquier otro
uso no recomendado
por el fabricante puede
causar incendios,
descargas eléctricas o
lesiones personales.
18. El radiador puede incluir
una alarma visual para
advertir que las partes
del radiador se están
sobrecalentando. Si
la alarma comienza
a brillar, desconecte
inmediatamente el
radiador y revise los
objetos sobre éste o
adyacentes al radiador
que puedan causar el
sobrecalentamiento.
¡NO OPERE EL
RADIADOR CON LA
ALARMA CUANDO ESTÉ
BRILLANDO!
l’appareil sur une surface
molle, comme un lit, car
les ouvertures pourraient
se bloquer.
16. Cet appareil renferme
des pièces chaudes
qui produisent des
arcs électriques ou des
étincelles. N’utilisez
pas l’appareil là où
de l’essence, de la
peinture ou des liquides
inflammables sont utilisés
ou entreposés. Ce foyer
ne doit pas être utilisé
pour faire sécher les
vêtements. Ne suspendez
pas de bas de Noël ou
d’autres décorations sur
ou à proximité de ce
produit.
17. N’utilisez cet appareil que
pour l’usage prévu dans
ce manuel. Toute autre
utilisation de l’appareil
qui n’est pas prévue
par le fabricant peut
provoquer un incendie,
un choc électrique ou
des blessures.
18. Cet appareil de
chauffage peut inclure
une alarme visuelle pour
vous avertir que des
pièces de l’appareil de
chauffage deviennent
excessivement chaudes.
Si l’alarme s’allume,
éteignez immédiatement
l’appareil de chauffage
et vérifiez qu’aucun objet
sur l’appa reil ou près
de celui-ci n’ait bloqué
l’entrée et sortie d’air
ou causé autrement les
températures excessives.
NE PAS UTILISER L’APPA
REIL DE CHAUFFAGE
LORSQUE L’ALARME
VISUELLE EST ALLUMÉE

7B6352
SAVE THESE INSTRUCTIONS
GUARDE ESTAS INSTRUCCIONES
CONSERVER CES INSTRUCTIONS

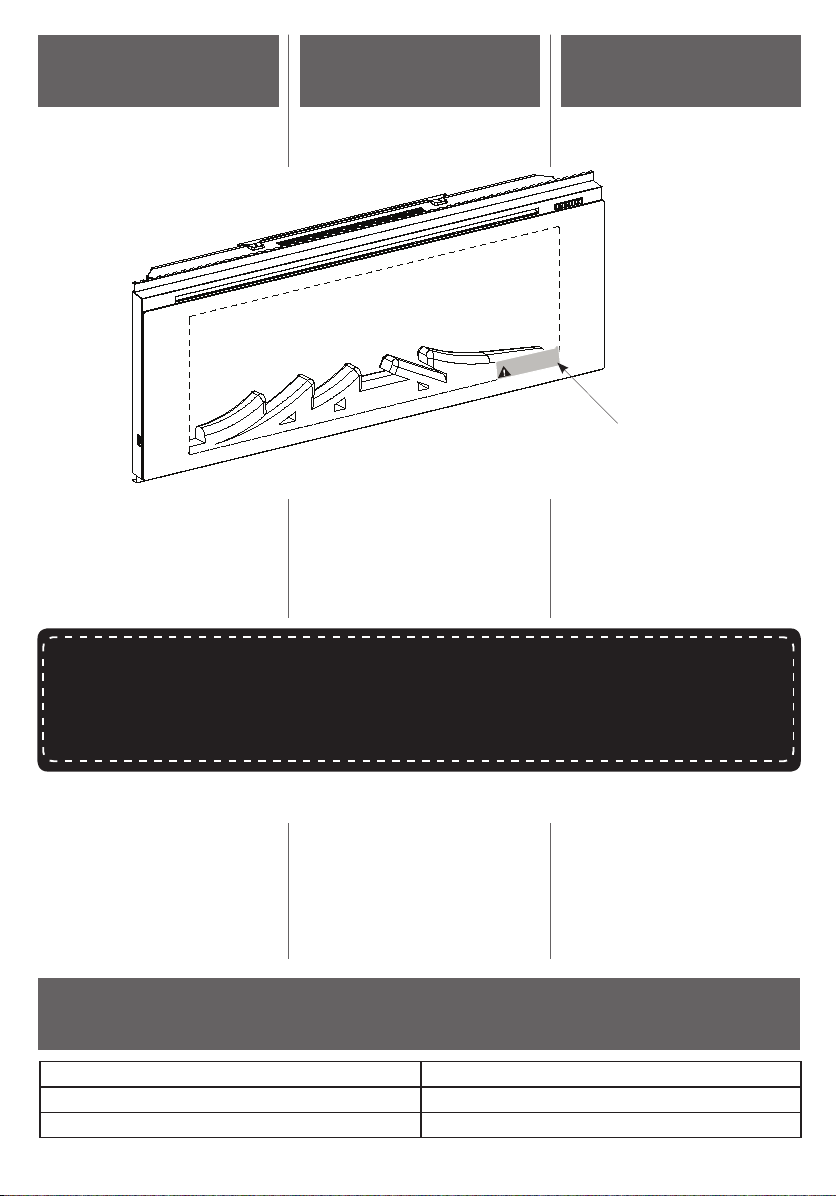

GETTING STARTED
PRODUCT SPECIFICATIONS
ESPECIFICACIONES ELÉCTRICAS / CARACTÉRISTIQUES DU PRODUIT
PARA EMPEZAR PRÉPARATION
1. Remove the product identification
sticker from the front of the
fireplace.
2. Attach the Product Identification
Sticker to the Manual below for
future reference. This information
is used for product registration
and also is necessary for customer
service.
3. Go to www.tsicustomerservice.
com for product warranty
registration. If you are unable to
complete registration, save your
proof of purchase for warranty
purposes.
Attach Product Identification
Sticker Here
1. Remover la etiqueta de identidad
del frente de la chimenea.
2. Colocar la etiqueta de
identificación del producto en
el Manual más abajo para una
referencia futura. Esta información
se utiliza para registrar el producto
y también es necesaria para el
servicio de atención al cliente.
3. Visitar www.tsicustomerservice.
com para el registro de la garantía
del producto. Si usted no puede
completar el registro guarde el
comprobante de compra para
hacer válida la garantía.
Colocar aquí la etiqueta de
identificación del producto
1. Retirez la vignette d’identification
du produit de l’avant de la
cheminée.
2. Fixer l’autocollant d’identification
du produit ci-dessous, dans le
manuel, pour référence future.
Cette information sera utilisée
pour l’enregistrement de produit
et sera aussi nécessaire pour le
service à la clientèle.
3. Rendez-vous sur le site
www.tsicustomerservice.com
pour compléter l’enregistrement
de la garantie. Si vous êtes
incapable de compléter
l’enregistrement, conserver votre
preuve d’achat pour les besoins
de la garantie.
Fixer l’autocollant d’identification du
produit ici
VOLTAGE / TENSIÓN / TENSION 120VAC, 60 Hz
AMPS / AMPERIOS / AMPÈRES 12.5 Amps / 12.5A / 12,5A
WATTS / POTENCIA / WATTS 1500 Watts / 1500 W
Product Identification Sticker
Etiqueta de Identificación del Producto
Autocollant d’identification du produit
M
o
d
e
l
/
M
o
d
è
l
e
/
M
o
d
e
l
o
:
4
7
H
F
1
00
G
R
G
S
N
#
:
A
B
-
1
2
3
4
5
-
A
K
ee
p
t
h
i
sn
u
m
b
e
r
f
o
r
s
e
r
v
i
c
e
!
G
a
r
d
e
z
c
e
n
u
m
é
r
o
p
o
u
r
l
e
s
e
r
v
i
c
e
!
t
ae
s
t
e
n
ú
m
e
r
o
p
a
r
a
s
e
r
v
i
c
i
o
!

8
B6352
REGISTER YOUR NEW PURCHASE online!
Thank you for purchasing our product. Please take a moment to
visit tsicustomerservice.com to register your new purchase:
Merci d’avoir acheté ce produit.Veuillez prendre un court instant pour vous
rendre sur tsicustomerservice.com et enregistrer votre nouvel achat :
Gracias por adquirir nuestro producto.Tómese un momento para visitar
tsicustomerservice.com y registrar su nueva adquisición:
Inscrire votre nouvel achat • registrar su nueva compra
When registering your product, be sure to sign up for our updates to receive important service information and helpful tips.We value
your privacy and will never share your personal information with other organizations.The information you submit is used only for
providing product related services to you.
Lorsque vous enregistrez votre produit, assurez-vous de vous inscrire à nos mises à jour an de recevoir d’importantes informations
concernant les services et de précieux conseils. Nous accordons de l’importance à votre vie privée et nous ne communiquerons
jamais vos informations personnelles à d’autres organisations. Les informations que vous fournissez sont utilisées uniquement pour
vous offrir des services en lien avec les produits.
Si vous n’êtes pas en mesure d’effectuer l’enregistrement,conservez votre preuve d’achat pour le remplacement de pièces.
Cuando registre su producto, asegúrese de suscribirse para recibir actualizaciones importantes sobre el servicio y consejos útiles.
Valoramos su privacidad y no compartiremos su información personal con otras organizaciones. La información que envíe se usará
solo para proporcionarle servicios relacionados con el producto.
DEPENDABLE CUSTOMER SERVICE • SERVICE À LA CLIENTÈLE • ATENCIÓN AL CLIENTE CONFIABLE FIABLE
Questions? |Des questions? | ¿Tiene preguntas?
Call our toll-free message centers 24 hours a day, 7 days a week.
Call customer service Monday to Friday 8:30 am – 5:30 pm EST.
Appelez nos centres de messages sans frais 24heures sur 24, 7jours par semaine.
Appelez le service à la clientèle Lundi – Vendredi 8h30 – 17h30 (HNE)
Llame a nuestra línea gratuita las 24 horas del día, los 7 días de la semana.
Llame al servicio de atención al cliente. De lunes a viernes de 8:30 a.m. a 5:30 p.m.(hora estándar del este)
1.866.661.1218
Login
New Registration
Product
Manuals FAQs Help Videos Manufacturer
Warranty
Retailers
Returns
Order
Tracking
log in >
Customer Service Portal
Twin-Star Customer Service online resource to Order Parts,
Product Registration, and to request Product and General Information DON’T FORGET TO
REGISTER YOUR PRODUCT
ONLINE TO RECEIVE SPECIAL
OFFERS, TIPS AND MORE!
N’OUBLIEZ PAS D’ENREGISTRER VOTRE PRODUIT EN LIGNE
AFIN DE RECEVOIR DES OFFRES SPÉCIALES,
DES CONSEILS ET PLUS ENCORE!
NO OLVIDE REGISTRAR SU PRODUCTO EN LÍNEA
PARA RECIBIR OFERTAS ESPECIALES,
CONSEJOS Y MÁS!
tsicustomerservice.com
Product
Registration

9B6352
NOTE:Hardware not shown to actual size.
NOTA: La tornillería no se muestra en su tamaño real.
REMARQUE : La quincaillerie n’est pas illustrée dans ses dimensions réelles.
PRE-ASSEMBLY
PREENSAMBLAJE/PRÉASSEMBLAGE
Part
Pieza
Pièce
Description
Descripción
Description
Part Number
Número de pieza
Référence
Quantity
Cantidad
Quantité
(36HF320)
Quantity
Cantidad
Quantité
(48HF320)
AA Anchor Screw Tornillo de anclaje
Vis d’ancrage 3647HF-AA 10 10
BB Wall Anchor Taco fisher de pared
Ancrage au mur 3647HF-BB 10 10
CC Screw 4mm x 12mm (2 Pre-Attached) Tornillo de 4 mm x 12 mm (2 preinstalados)
Vis 4mm x 12mm (2 déjà attachées) 3647HF-CC 2 2
DD Screw 4mm x 6mm (3 Pre-Attached) Tornillo de 4 mm x 6 mm (3 preinstalados)
Vis 4mm x 6mm (3 déjà attachées) 3647HF-DD 8 10
HARDWARE INCLUDED/TORNILLERÍA INCLUIDA/QUINCAILLERIE FOURNIE
AA BB DD
CC

10
B6352
PLANNING ASSEMBLY/CÓMO PLANIFICAR EL ENSAMBLAJE/PRÉPARATION DE L’ASSEMBLAGE
Before beginning assembly of product, make sure all parts are present. Compare parts with Hard-
ware Included and Package Contents lists. If any part is missing or damaged, do not attempt to
assemble, install or operate the product. Contact customer service for replacement parts.
Estimated Assembly Time: 60 Minutes
Antes de empezar a ensamblar el producto, asegúrese de tener a mano todas las piezas. Com-
pare las piezas con las listas de la tornillería incluida y del contenido del paquete. Si falta cual-
quier pieza o alguna está dañada, no intente ensamblar, instalar ni hacer funcionar el producto.
Comuníquese con el servicio de atención al cliente para solicitar las piezas de repuesto.
Tiempo estimado de montaje: 60 minutos
Avant de procéder à l’assemblage du produit, assurez-vous que toutes les pièces sont présentes.
Comparez les pièces avec les listes de contenu de l’emballage et du matériel inclus. S’il y a
des pièces manquantes ou endommagées, ne tentez pas d’assembler, d’installer ou d’utiliser le
produit. Communiquez avec le service à la clientèle pour les pièces de rechange.
Temps approximatif de l’assemblage : 60 minutes

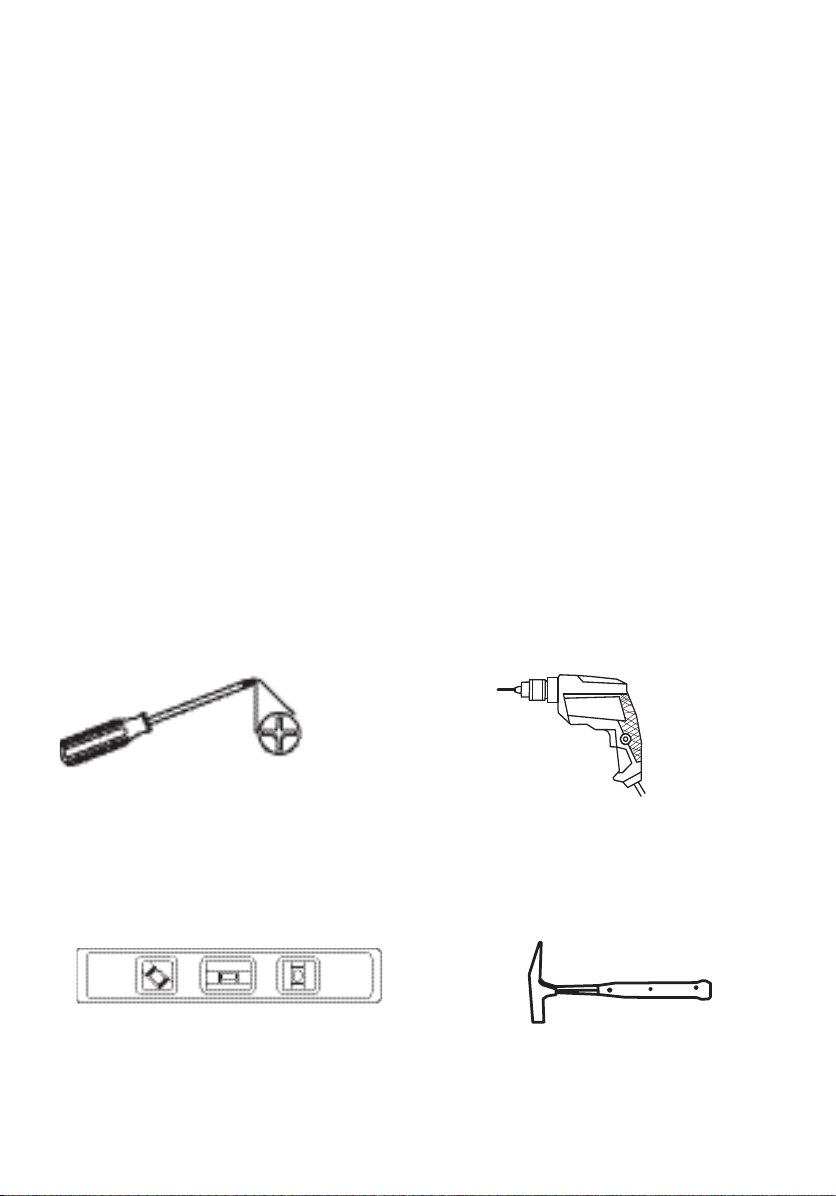

Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
Tools Required for Assembly (not included): Phillips screwdriver, Drill, Hammer, Level
HERRAMIENTAS NECESARIAS (no incluido): Destornillador Phillips, Taladro, Nivel, Martillo
Outils requis pour l’assemblage (non inclus) : Tournevis cruciforme, perceuse, marteau, niveau
Drill
Taladro
Perceuse
Level
Nivel
Niveau
Hammer
Martillo
Marteau

11 B6352
Part
Pieza
Pièce
Description
Descripción
Description
Quantity
Cantidad
Quantité
Part Number
Número de Pieza
Numéro de pièce
(36HF320)
Part Number
Número de Pieza
Numéro de pièce
(48HF320)
AMounting Bracket Soporte de montaje
Support de montage 1 Y17-S214-MB Y17-S214-MB
BUpper Baffle Deflector superior
Plaque supérieure 1 Y17-S214-BAFFU Y17-S234-BAFFU
CFireplace Chimenea
Cheminée 1 Y17-S214-FB Y17-S234-FB
DLower Baffle Deflector inferior
Plaque inférieure 1 Y17-S214-BAFFL Y17-S234-BAFFL
EGlass Panel Panel de vidrio
Panneau en verre 1 Y17-S214-P27 Y17-S234-P27
FLogset Ajuste de registro
Tas de bois 1 Y17-S214-P02 Y17-S234-P02
GRemote Control Control remoto
Télécommande 1 P122 P122
HRocks Rocas
Roche Varies /Varía/Varie Y17-S214-ROCK Y17-S234-ROCK
IPlastic Crystals Cristales de plástico
Cristaux en plastique Varies /Varía/Varie Y17-S214-CRYS Y17-S234-CRYS

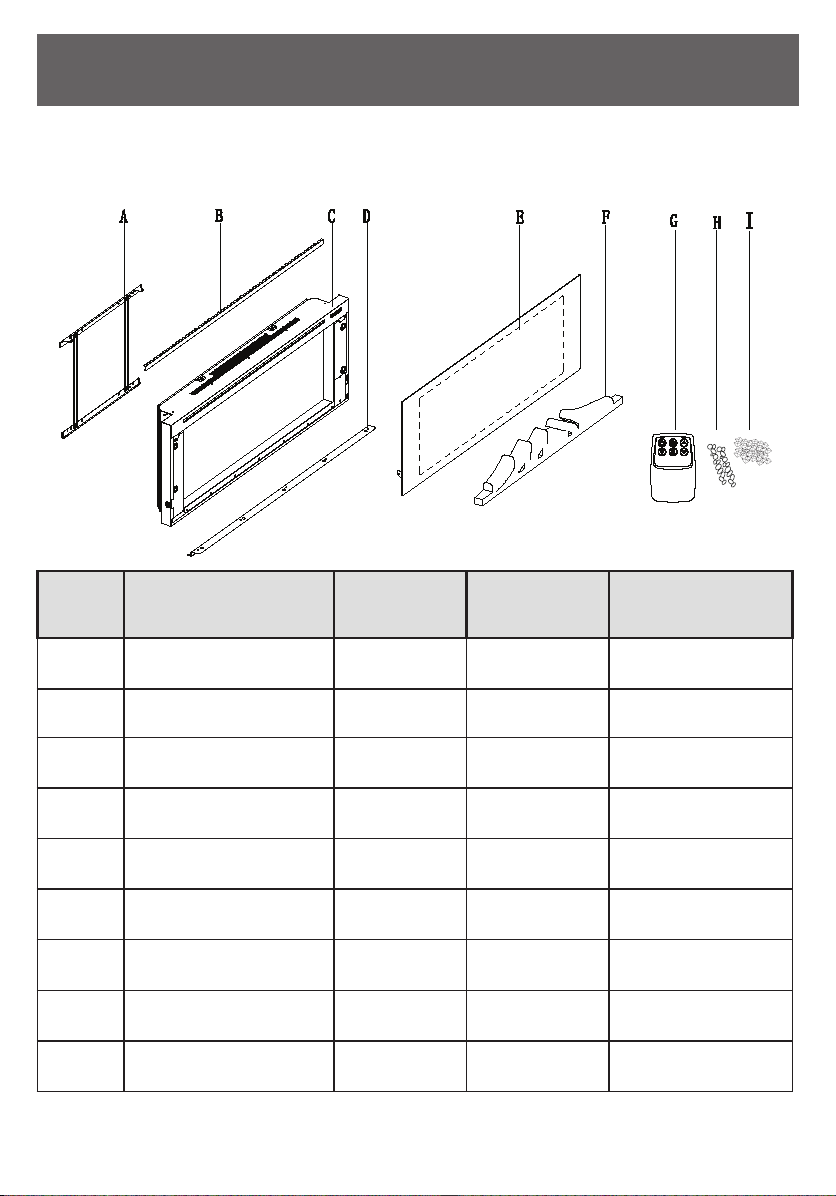

PACKAGE CONTENTS/CONTENIDO DEL PAQUETE/CONTENU DE L’EMBALLAGE
PRE-ASSEMBLY (CONTINUED)
ENSAMBLAJE PREVIO (CONTINUACIÓN) / PRÉASSEMBLAGE (SUITE)

12
B6352
INSTALLATION OPTIONS
OPCIONES DE INSTALACIÓN/OPTIONS D’INSTALLATION
Option 1Option 1/Opción 1/Option 1 Option 2/Opción 2/Option 2
Wall Hanging....page 13
Colgar en la pared....página 13
Montage mural.... page 13
Pedestal Base....page 17
Base de pedestal....página 17
Piédestal.... page 17
The fireplace can be installed with 2 options:
1. Wall hanging with provided mounting bracket.
2. Built in construction.
Follow installation instructions below based on installation preference.
La chimenea se puede instalar con 2 opciones:
1. Colgada en la pared con soporte de montaje incluido.
2. Construcción incorporada.
Siga las instrucciones de instalación a continuación según la preferencia de instalación.
Le foyer peut être installé de 2 manières:
1. Montage mural grâce au support de montage fourni.
2. Construction intégrée
Suivez les instructions d’installation selon la méthode que vous choisissez.

13 B6352

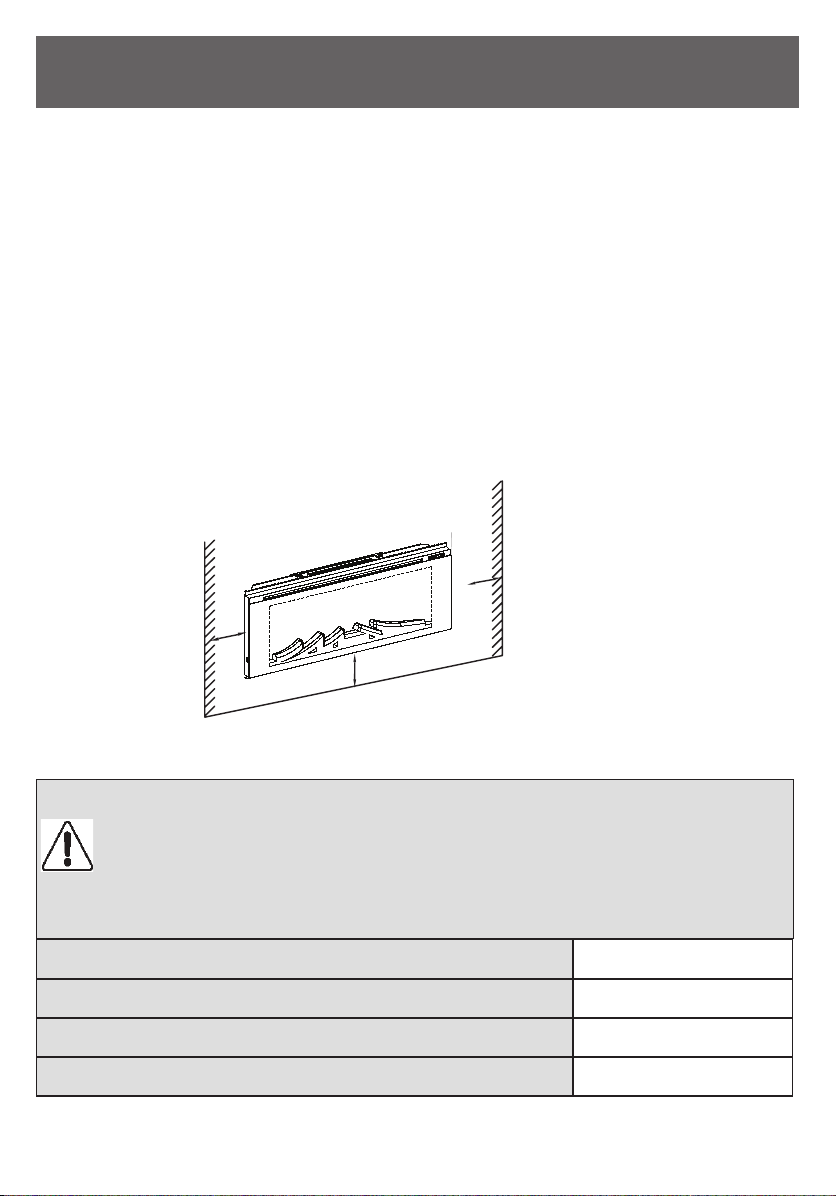

WALL HANGING TO THE WALL WITH PROVIDED MOUNTING BRACKET
Your new electric fireplace may be installed virtually anywhere in your home. However, when
choosing a location be sure to follow the general instructions included. For best results, install out
of direct sunlight. Power supply service must be either completed or placed within the electric
fireplace prior to finishing to avoid reconstruction.
Sides/Laterales/Côtés 2 in. / 5 cm
Floor/Piso/Plancher 2 in. / 5 cm
Top/Parte superior/Haut 2 in. / 5 cm
Back/Parte trasera/Arrière 0 in. / 0 cm
WARNING: Keep drapery and other furnishings at least 3 ft / 1 m from the front and
sides of the electric fireplace.
ADVERTENCIA: Mantenga cortinas y otros muebles al menos a 3 ft/1 m de la parte
delantera y laterales de la chimenea eléctrica.
AVERTISSEMENT : Garder tout rideau et autre meuble à au moins 3 pi/1 m du devant et
des côtés du foyer électrique.
INSTALLATION - WALL HANGING
IONPSETARALATCIOIÓNN: COLGAR EN LA PARED/ INSTALLATION – MONTAGE MURAL
COLGAR EN LA PARED CON SOPORTE DE MONTAJE INCLUIDO
Su nueva chimenea eléctrica se puede instalar prácticamente en cualquier parte de su casa. Sin
embargo, cuando elija un lugar, asegúrese de seguir las instrucciones generales incluidas. Para
obtener mejores resultados, instale lejos de la exposición de la luz solar. El servicio de fuente de
energía debe estar instalado en la chimenea eléctrica antes de la finalización para evitar tener
que reconstruir.
FIXATION MURALE AU MUER AVEC SUPPORT DE MONTAGE FOURNI
Votre nouveau foyer électrique peut pratiquement être installé n’importe où dans votre maison.
Cependant, lorsque vous décidez de son emplacement, assurez-vous de suivre les lignes directri-
ces générales. Pour de meilleurs résultats, installez le foyer hors d’atteinte des rayons du soleil. Pour
éviter d’avoir à refaire l’installation, l’installation de la source d’alimentation électrique doit être
complétée ou installée au sein même du foyer électrique avant de terminer.
Min. 5 cm
2 in.
Min. 5 cm
2 in.
Min. 5 cm
2 in.

14
B6352
INSTALLATION - WALL HANGING
INSTALACIÓN: COLGAR EN LA PARED/INSTALLATION – MONTAGE MURAL

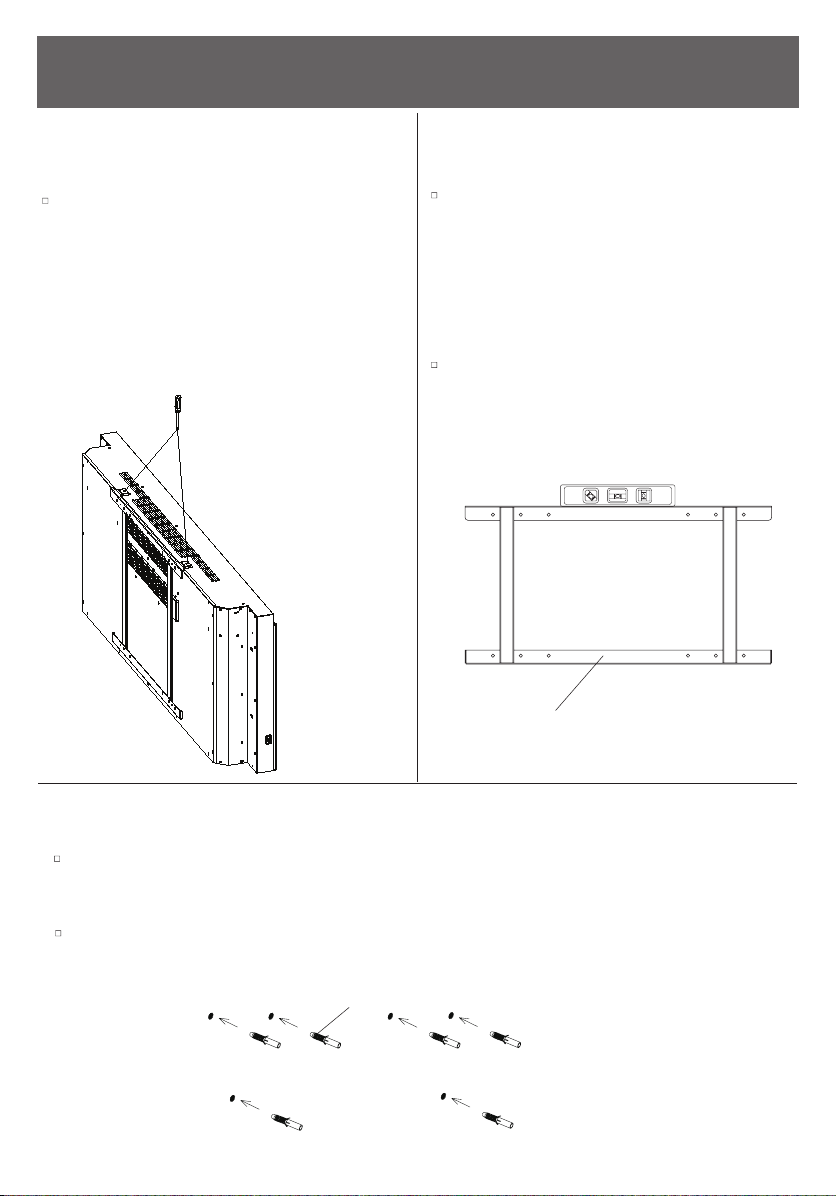

1Removing the Mounting Bracket
Retiro del soporte de montaje
Retirer le support de montage
Remove the Mounting Bracket (A) from the back
of the Fireplace (C) by removing the two pre-
attached Screws at the top back of the unit.
Retire el Soporte de Montaje (A) de la parte
posterior de la Chimenea (C) quitando los dos
tornillos pre-colocados en la parte superior poste-
rior de la unidad.
Retirez le support de montage (A) depuis l’arrière
de la cheminée (C) en dévissant les deux vis pré-
attachées en haut de l’unité.
2Choosing a Wall Location
Elección de ubicación en la pared
Choisissez un emplacement sur le mur
Choose a wall location to attach the Mounting
Bracket (A). Position the Mounting Bracket (A)
in the desired location.
Elija una ubicación en la pared para fijar el soporte
de montaje (A). Coloque el soporte de montaje (A)
en la ubicación deseada.
Choisissez l’emplacement où fixer le support de
montage (A) au mur. Placez le support de montage
(A) à l’endroit désiré.
Use a level to align the bracket and mark the four
holes with a pencil.
Use un nivel para alinear el soporte y marque cuatro
agujeros con un lápiz.
À l’aide d’un niveau, alignez le support et marquez
l’emplacement des quatre trous avec un crayon.
A
3Drilling the Holes
Perforación de agujeros
Percer les trous
Drill six 7/25 in. (7 mm) holes in the wall.
Perfore seis agujeros de 7/25 in (7 mm) en la pared.
Percez six trous de 7/25 po (7 mm) dans le mur.
Insert the Wall Anchors (BB) into the holes using a hammer.
Inserte los tacos fisher de pared (BB) en los agujeros con un martillo.
Insérez les ancrages au mur (BB) dans les trous à l’aide d’un marteau.
BB

15 B6352
Choosing a Wall Location
Elección de ubicación en la pared
Choisissez un emplacement sur le mur

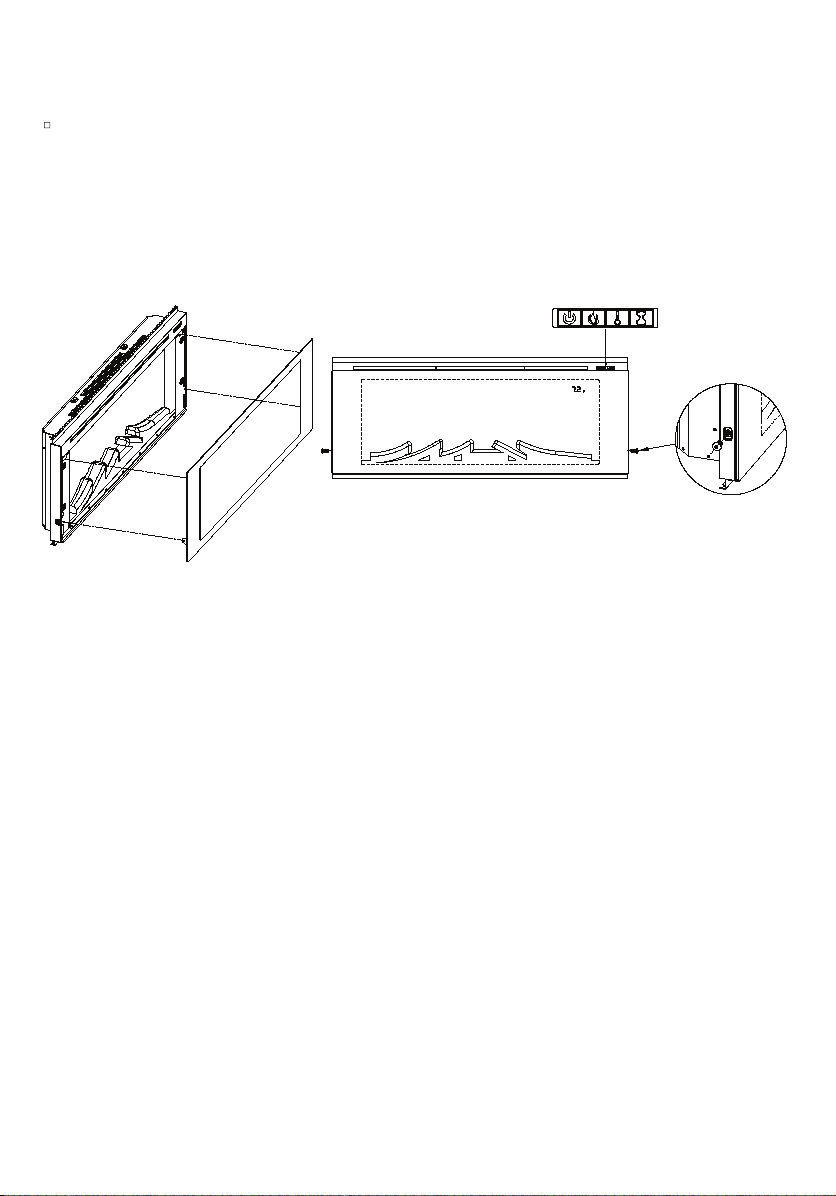

6Hanging the Glass Front Frame
Colgar el marco delantero de vidrio
Suspension du cadre avant en verre
Hang the Glass Front Frame (E) on the Fireplace (C) with 2 Scews (CC) on both sides of the fireplace.
Cuelga el marco frontal de vidrio (E) en la Chimenea(C) insertando los 2 tornillos (CC) en los dos lados de la
chimenea.
Accrochez le cadre avant en verre (E) sur la cheminée (C) à partir de 2 vis (CC) sur les deux côtés de la
cheminée.
4 5

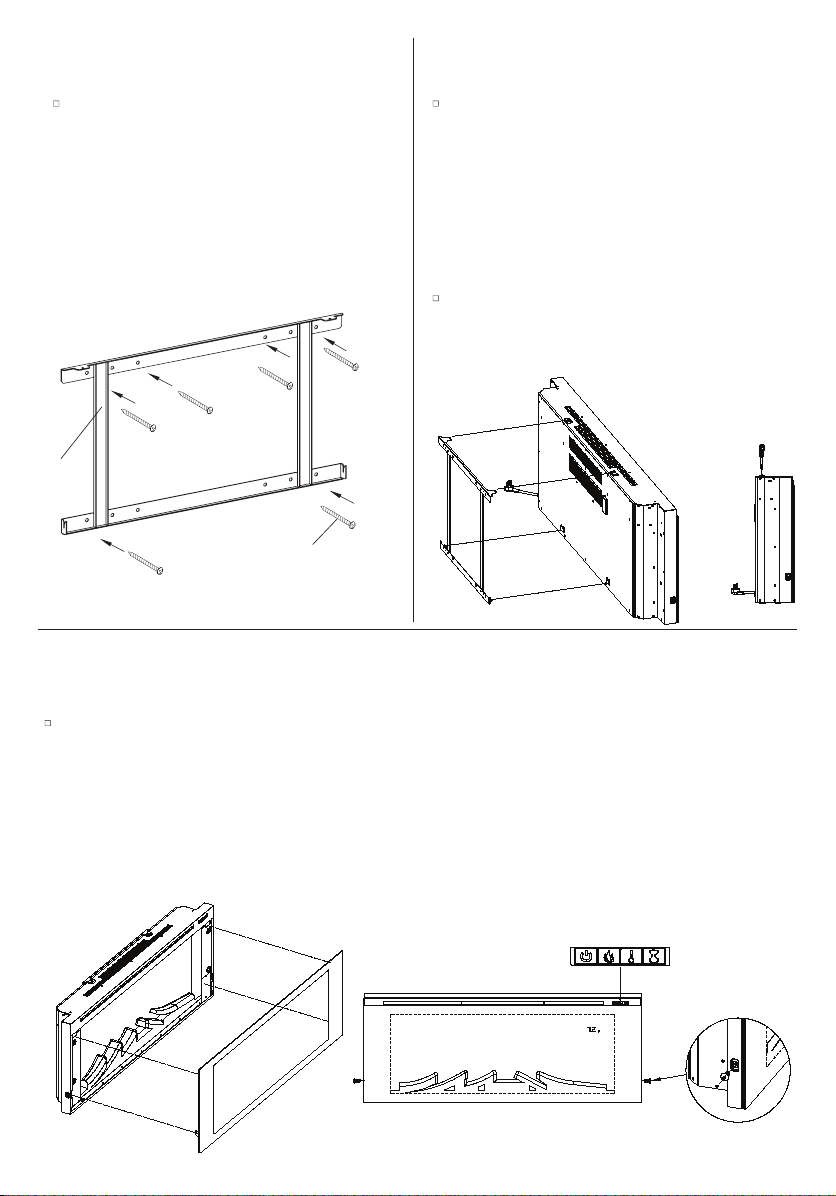

Attaching the Mounting Bracket
Fijación del soporte de montaje
Fixer le support de montage
Hanging the Fireplace
Colgar la chimenea
Fixez le séparateur de la sortie d’air inférieure
Attach the Mounting Bracket (A) to the wall by
fastening the six Anchor Screws (AA) into the wall
anchors.
Fije el soporte de montaje (A) a la pared su-
jetando los seis tornillos de anclaje (AA) en los
tacos de pared.
Fixez le support de montage (A) au mur en
insérant les six vis d’ancrage (AA) dans les an-
crages au mur.
Hang the Fireplace (C) on the hooks at the bottom
of the Mounting Bracket (A) and push the Fireplace
(C) into the Mounting Bracket (A).
Fije la chimenea (C) en los ganchos en la parte
inferior del soporte de montaje (A) y coloque la
chimenea (C) en el soporte de montaje (A).
Accrochez la cheminée (C) sur les crochets au bas
du support de montage (A) et enfoncez la chemi-
née (C) dans le support de montage (A).
Re-fasten the two screws removed in Step 1.
Vuelva a fijar los dos tornillos retirados en el paso 1.
Re-vissez les deux vis retirées à l’étape 1.
AA
A

16
B6352
INSTALLATION - BUILT IN CONSTRUCTION
INSTALACIÓN: CONSTRUCCIÓN INCORPORADA/INSTALLATION - CONSTRUCTION INTÉGRÉE
WIRING REQUIREMENTS/REQUISITOS DEL CABLEADO/EXIGENCES DU CÂBLAGE
This fireplace is a zero clearance design. No combustibles can be placed on the top surface of the fireplace.
Combustibles may be installed to the edge of the unit. Insulation and vapor barrier should be placed a minimum
of 2 in. from the unit. Build the framing according to the specifications shown in the below table & figure 1.
El diseño de esta chimenea no requiere espacio de separación. No se puede colocar ningún combustible en la
superficie superior de la chimenea. El combustible se puede colocar por el borde de la unidad. El aislamiento y
la barrera de vapor se deben colocar a un mínimo de 2 in de la unidad. Monte el marco según las especifica-
ciones que se muestran a continuación en la tabla y figura 1.
Cette cheminée est une conception zéro-dégagement. Aucun combustible ne peut être placé sur la surface
supérieure de la cheminée. Les combustibles peuvent être installés sur le bord de l’unité. La barrière d’isolement
et de vapeur doit être placée au moins à 2 in. de l’unité. Construisez le cadre selon les spécifications indiquées
dans le tableau & figure 1 ci-dessous.
Use appropriate wire to meet local and national electrical codes for rated power consumption. All wire gauges
should be 12 gauge solid wires with a dedicated 15 amp breaker for 120 volts.
Use un cable adecuado que cumpla con los códigos eléctricos locales y nacionales para el consumo de
energía nominal. Todos los calibres de cable deben ser cables sólidos de calibre 12 con un disyuntor dedicado
de 15 A para 120 V.
Utilisez le câble approprié afin de satisfaire aux codes électriques locaux et nationaux de consommation nomi-
nale. Tous les calibres de câbles doivent être de solides câbles de calibre 12, avec un disjoncteur de 15 amp
dédié de 120 volts.
Model/
Modelo/
Modèle A B C D E F G H I J K L
36HF320FGT 32.8” 18.6” 5.1” 36” 19.7” 5.55” 31.8” 18” 3.39” 42.6” 30.1” 30.1”
48HF320FGT 43.3” 18.6” 5.1” 48” 19.7” 5.55” 42.3” 18” 3.39” 53.5” 37.8” 37.8”

17 B6352
INSTALLATION - BUILT IN CONSTRUCTION/INSTALACIÓN: CONSTRUCCIÓN INCORPO-
RADA/INSTALLATION - CONSTRUCTION INTÉGRÉE (SUITE)

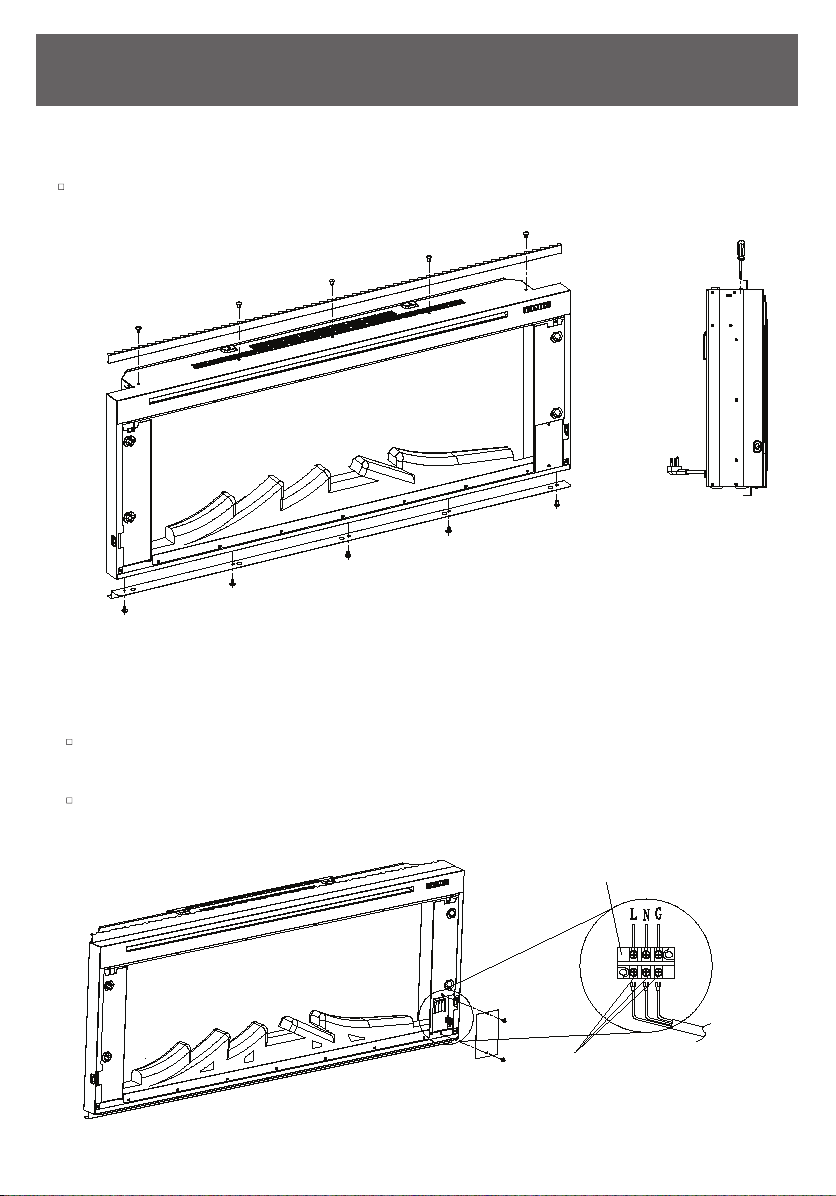

1Fastening the Upper Baffle & Lower Baffle.
Fijar el deflector superior &deflector inferior.
Fixation des plaques supérieures et inférieures.
Use 10 Screws (DD) to fasten the Upper Baffle (B) & Lower Baffle (D) to the Fireplace (C).
Utilice los 10 tornillos (DD) para fijar el deflector superior (B) y el deflector inferior (D) a la Chimenea (C).
Utilisez les 10 vis (DD) pour fixer la plaque supérieure (B) et la plaque inférieure (D) dans la cheminée (C).
2Steps 2 to 5 describe optional installation for removing the power cord and changing to
hard wired.
Los pasos 2 a 5 han descrito la instalación opcional para extraer el cable de aliment-
ación y cambiar el cableado.
Les étapes 2 à 5 décrivent une installation en option d’où pour retirer le cordon
d’alimentation et le remplacer en câblé matériels.
Remove the pre-attached Screw holding the junction box cover.
Retire el tornillo preadjuntado sosteniendo la tapa de la caja de conexiones.
Retirez la vis pré-attachée qui tient le couvercle de la boîte de jonction.
Loosen the three screws holding the wires and remove the Negative, Live and Ground wires.
Afloje los tres tornillos sosteniendo los cables y retire los cables negativos, vivos y a tierra.
Desserrez les trois vis qui maintiennent les fils, et retirez les fils négatifs, actifs et de la mise à la terre.
Terminals
Loosen the 3 screws
Junction Box Cover
B
C
D
Junction Box Cover
Caja de Empalme
Couvercle de la boîte de
jonction
Terminals/Terminales/Les bornes
Loosen the 3 screws
Afloje los tres tornillos
Desserrez les 3 vis

18
B6352
3 4

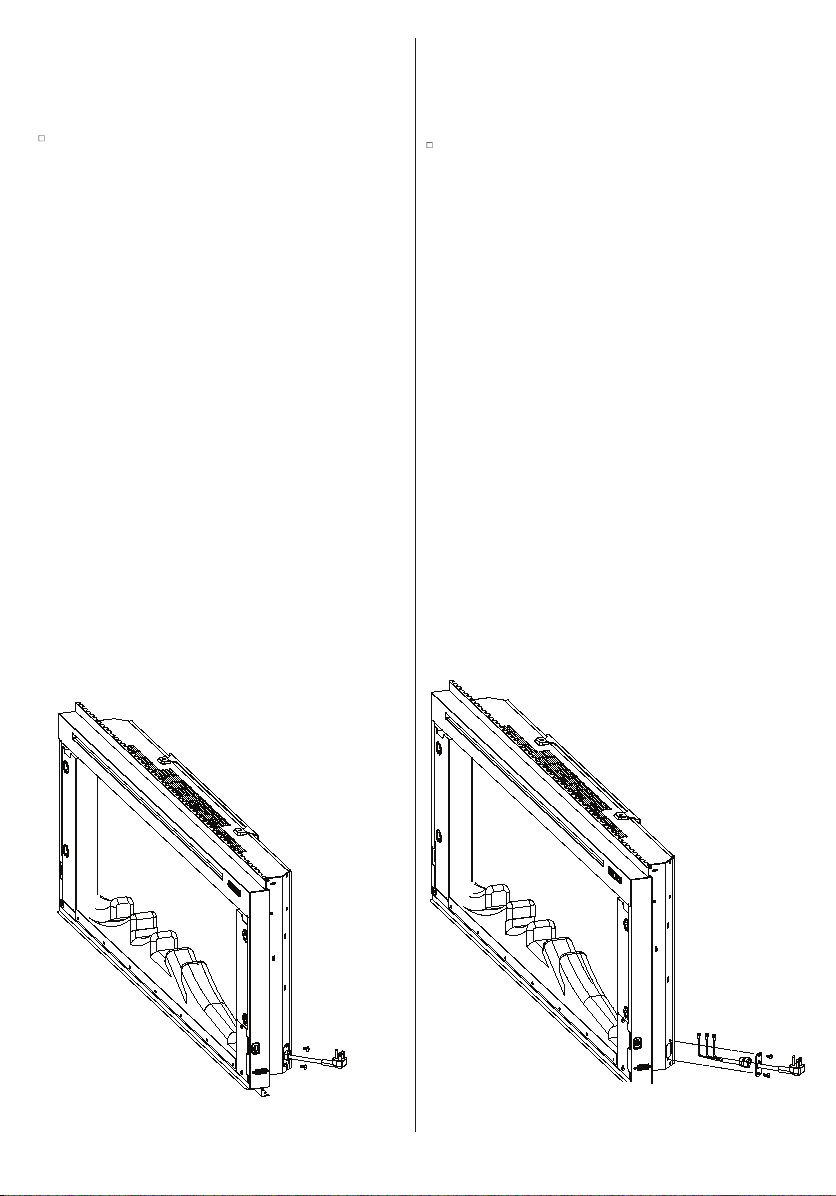

Remove the two pre-attached Screws holding the
power cord strain relief bracket.
Retire los dos Tornillos preajustados sosteniendo
el soporte de alivio de tensión del cable de
alimentación.
Retirez les deux vis pré-attachées qui tiennent le
support de décharge de contrainte du cordon
d’alimentation.
Remove the power cord and strain relief assembly.
Retire el cable de alimentación y el conjunto de
alivio de tensión.
Retirez le cordon d’alimentation et l’unité de
décharge de contrainte.
Loosening the Strain Relief Bracket
Aflojar el soporte de alivio de tensión.
Desserrement du support de décharge de
contrainte.
Removing the Power Cord Assembly.
Retiración del conjunto de cables de
alimentación.
Enlèvement de l’unité de cordon
d’alimentation.
Strain Relief
Alivio de tensión
réducteur de tension
Power Cord Assembly
Cable de Alimentación
l'assemblée du cordon
d'alimentation

19 B6352
Terminals
Loosen the 3 screws
Junction Box Cover
5
67
Connecting the Power Supply Wire.
Conexión de cable de alimentación.
Connexion du cordon d’alimentation.
Installing the Fireplace.
Instalación de la chimenea.
Installation de la cheminée.
Securing the Fireplace.
Asegurar la chimenea.
Fixation de la cheminée.
Connect the power supply wire. Please operate the fireplace to make sure all the functions of the fireplace
are working well to avoid any re-work for mistaken connection.
Conecte el cable de alimentación. Por favor, utilice la chimenea para asegurar que todas las funciones
de la chimenea están trabajando adecuadamente para evitar cualquier re-trabajo por conexión equivo-
cada.
Connectez le cordon d’alimentation. Faites fonctionner la cheminée pour être assuré que toutes les fonc-
tions de la cheminée. fonctionnent bien, afin d’éviter de refaire un travail quelconque par une connexion
erronée.
Drill six 1/4 in. (7 mm) holes in the wall. Insert the Wall
Anchors (BB) into the holes using a hammer.
Perfore seis agujeros de 1/4 pulg. (7 mm) en la
pared. Inserte los anclajes de pared (BB) en los
orificios con un martillo.
Percez six trous de 1/4 po (7 mm) dans le mur.
Insérez les écrous d’ancrage de mur (BB) dans les
trous à l’aide d’un marteau.
Put the fireplace (C) into the wall . Secure the fireplace
with the 4 Screws (AA).
Coloque la chimenea (C) en la pared.Fije la chimenea
con los 4 tornillos (AA).
Poussez la cheminée (C) dans le mur. Fixez la cheminée
avec les 4 vis (AA).
Junction Box Cover
Caja de Empalme
Couvercle de la boîte de
jonction
Terminals/Terminales/Les bornes
Tighten the 3 screws to connect the
power supply wire
Apriete los 3 tornillos para conectar
el cable de la fuente de aliment-
ación
Serrez les 3 vis pour raccorder le fil
d'alimentation
C
Wall
Wall
Wall

20
B6352
8Hanging the Glass Front Frame.
Colgar el marco delantero de vidrio.
Suspension du cadre avant en verre.
Hang the Glass Front Frame (E) on the Fireplace (C) with 1 Screw on each side of the fireplace.
Cuelga el marco delantero de vidrio (E) en la Chimenea(C) insertando los 1 tornillos (CC) en los dos lados
de la chimenea.
Accrochez le cadre avant en verre (E) sur la cheminée (C) avec 1 vis (CC) sur les deux côtés de la chemi-
née.
