Classic Flame 36EB110-GRT User manual

A
A

Electric Builder Box
E-1
CONSUMER SAFETY INFORMATION
PLEASE READ THIS MANUAL BEFORE USING THIS APPLIANCE
WARNING
Thank you and congratulations on your purchase of a Classic Flame electric
builder box. Please read the installation instructions before installing and
operating this appliance.
IMPORTANT: Read all instructions and warnings carefully before using.
Failure to follow these instructions may result in a possible electric shock,
fire hazard and/ or injury and will void the warranty.
IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED,
AN ELECTRIC SHOCK OR FIRE MAY RESULT CAUSING PROPERTY
DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE
VAPORS AND LIQUIDS IN THE VICINITY OF THIS
OR ANY OTHER APPLIANCE.
ELECTRIC BUILDERS BOX
MODEL NUMBERS:
INSTALLATION GUIDE
36EB110-GRT, 36EB111-GRC
36EB220-GRT, 36EB221-GRC
Twin-Star International, Inc.
Delray Beach, FL 33445
U.S.A.
Made in China
Printed in China
©2012,Twin-Star International,Inc.
For Customer Service:
www.twinstarhome.com
866-661-1218
8:30 a.m. - 5:30 p.m., EST, Monday-Friday
V020723

Electric Builder Box
E-1
CONSUMER SAFETY INFORMATION
PLEASE READ THIS MANUAL BEFORE USING THIS APPLIANCE
WARNING
Thank you and congratulations on your purchase of a Classic Flame electric
builder box. Please read the installation instructions before installing and
operating this appliance.
IMPORTANT: Read all instructions and warnings carefully before using.
Failure to follow these instructions may result in a possible electric shock,
fire hazard and/ or injury and will void the warranty.
IF THE INFORMATION IN THIS MANUAL IS NOT FOLLOWED,
AN ELECTRIC SHOCK OR FIRE MAY RESULT CAUSING PROPERTY
DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.
DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE
VAPORS AND LIQUIDS IN THE VICINITY OF THIS
OR ANY OTHER APPLIANCE.
ELECTRIC BUILDERS BOX
MODEL NUMBERS:
INSTALLATION GUIDE
36EB110-GRT, 36EB111-GRC
36EB220-GRT, 36EB221-GRC
Twin-Star International, Inc.
Delray Beach, FL 33445
U.S.A.
Made in China
Printed in China
©2012,Twin-Star International,Inc.
For Customer Service:
www.twinstarhome.com
866-661-1218
8:30 a.m. - 5:30 p.m., EST, Monday-Friday
LISTINGS AND CODE APPROVALS
THE BUILDERS BOX SERIES HAS BEEN TESTED AND APPROVED IN ACCORDANCE WITH
CSA AND UL STANDARDS FOR FIXED AND LOCATION DEDICATED ELECTRIC ROOM HEATERS.
MODEL SPECIFICATIONS
WARNING
INSTALLATION OVERVIEW
(Please read all instructions and user manual before installation)
THE INSTALLATION OF THE BUILDER BOX MUST COMPLY WITH THE APPLICABLE
LOCAL AND / OR NATIONAL ELECTRICAL CODES AND UTILITY REQUIREMENTS.
THIS INSTALLATION SHOULD BE ENTRUSTED TO ONLY QUALIFIED
PERSONNNEL WHERE REQUIRED BY LAW.
Section 1.) Prepare product for installation.
Section 2.) Rough in framing following the recommended dimensions.
Section 3.) Recommended power supply wire specifications.
Section 4.) Mount the unit.
Section 5.) 120V wiring instructions.
Section 6.) 208/240V wiring instructions.
Section 7.) Install control box.
Section 8.) Check & test.
Section 9.) Electrical wiring diagram.
E-2
36EB110-GRT
36EB220-GRT
36” TRADITIONAL
36” CONTEMPORARY36EB111-GRC
36EB221-GRC
MODEL NUMBER DESCRIPTION
120
120
208/240
208/240
RATED POWER
WATTS
1440
1440
2100/2800
2100/2800
12
12
10.1/11.7
10.1/11.7
BTU AMPS
VOLTAGE
36” TRADITIONAL
36” CONTEMPORARY
4400
6700/8900
4400
6700/8900

SECTION 1: PREPARATION
1.) Open the master carton, stone box , and wall mounted control box and make sure you have
all the parts listed. Remove the parts from the cartons and put them in a safe location
( see figure 1.)
E-3
Figure 3Figure 1
Sign Wire
Remote Control
Sign Wire
Control Box with bracket
Remote Control
Stones
36EB111-GRC
36EB221-GRC
36EB110-GRT
36EB220-GRT
TIMRER
FLAME
LIGHT EFFECTS
UP
DOWN
UP
DOWN
TIMRER
FLAME
UP
DOWN
Control Box with bracket
Power Cord
(Only for 36EB110-GRT)
Power Cord
(Only for 36EB111-GRC)
Fireglass

E-4
Figure 3Figure 2
STEP 1
UNSCREW 2
SCREWS STEP 2
LIFT FRONT PANEL
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC

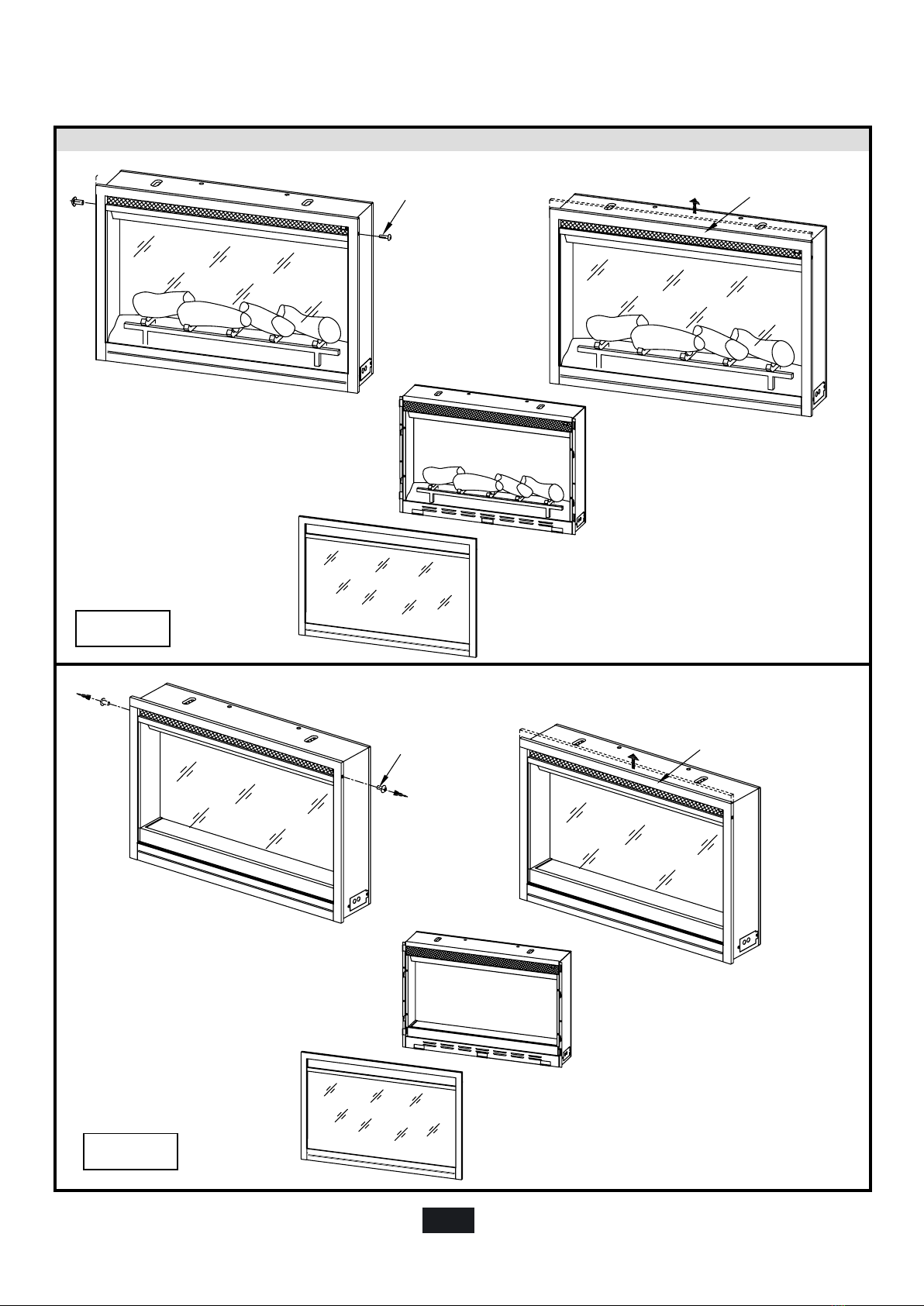

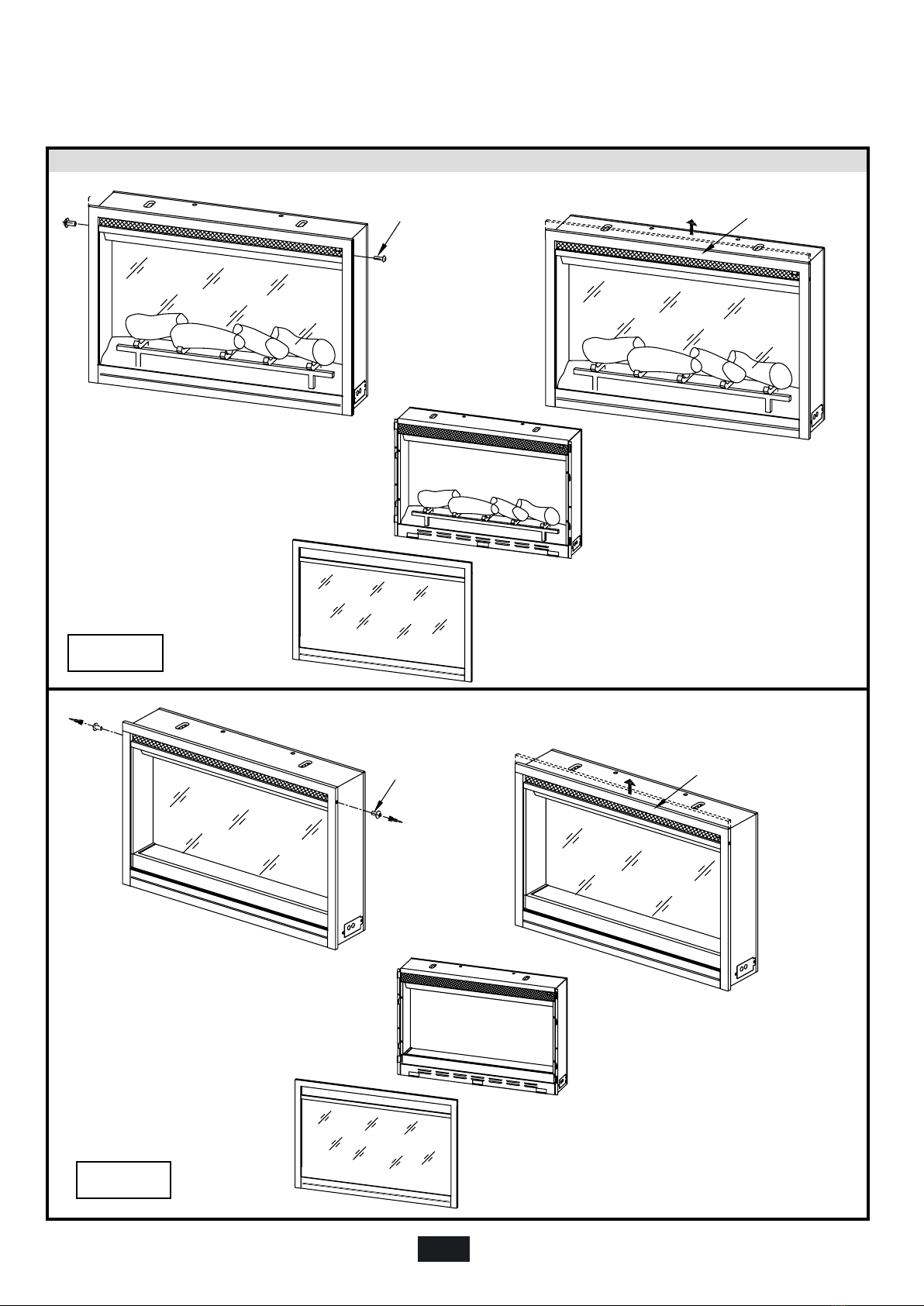

2.) Unscrew 2 screws on the side edge of the frame (Fig. 2). Securely holding the frame lift up
and pull away from the unit to remove the frame. Do not remove the protective plastic
film at this time. Place the frame in a safe place( see figure 2.)
STEP 1
UNSCREW 2
SCREWS
STEP 2
LIFT FRONT PANEL

Section 1: Framing

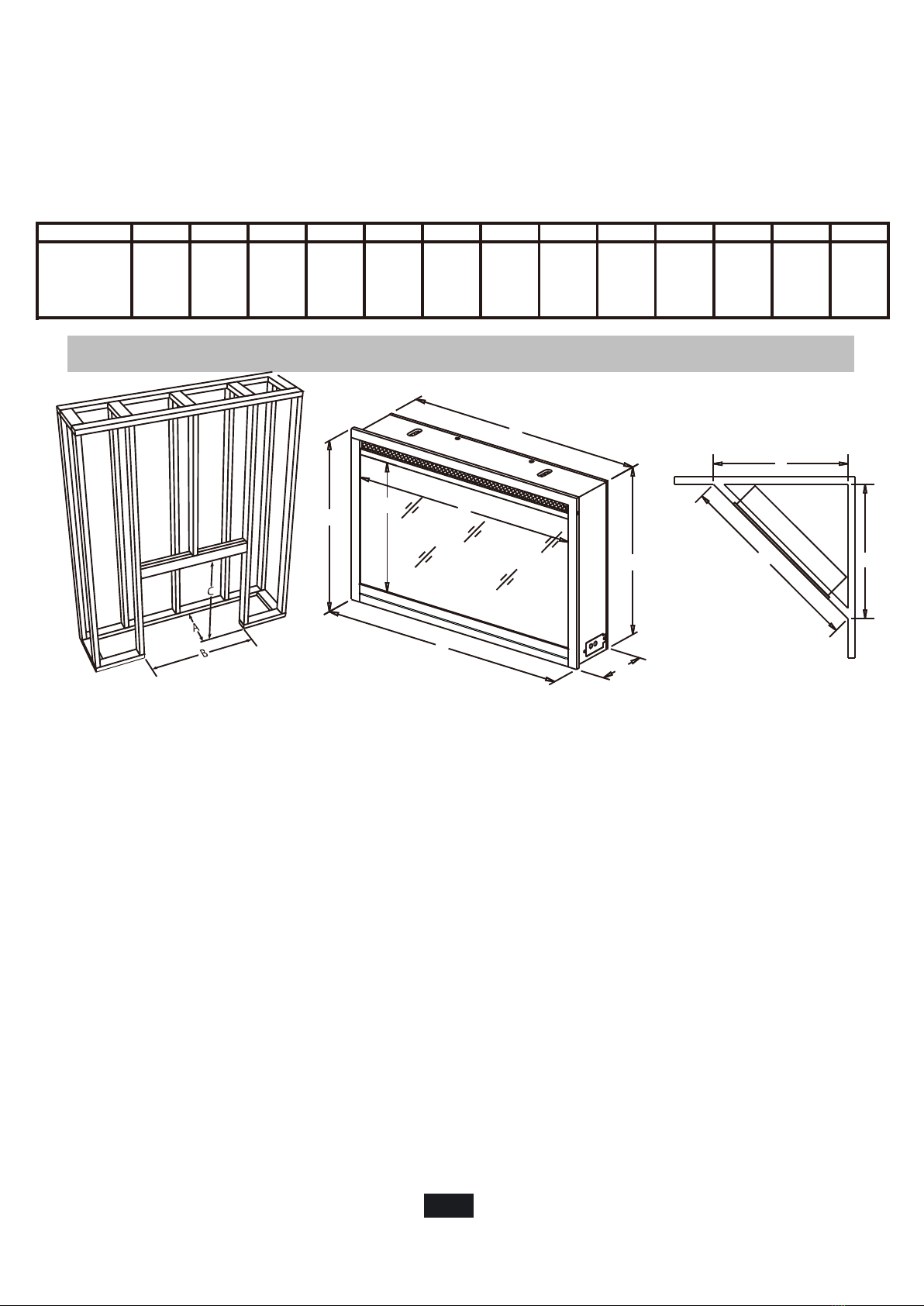

Framing Specification: Figure 3
SECTION 2: FRAMING
E-5
MODEL A B C D E F G H I J K L M
8” 35” 23.8” 24” 18” 36” 33.5” 34.7” 23.6” 7.8” 51” 36” 36”
D
EG
F
I
J
L
M
K
H
This fireplace is a zero clearance design. No combustibles can be placed on the top surface
of the fireplace. Combustibles may be installed to the edge of the unit. Insulation and vapor
barrier should be placed a minimum of 2 inches from the unit. Build the framing according
to the specifications shown in the below table & figure 3.
Section 3: Recommended Power Supply Wire
Specifications
For 36EB110-GRT & 36EB111-GRC installations use three non-metallic
sheathed cables with ground wire for the power supply. Use the appropriate wires to
meet local and national electrical codes for rated power consumption.
For 36EB220-GRT & 36EB221-GRC installations use four non-metallic
sheathed cables with ground wire for the incoming power supply. Use the appropriate
wires to meet local and national electrical codes for rated power consumption.
Recommended Wire and Fusing Requirements
Use appropriate wire to meet local and national electrical codes for rated power
consumption. All wire gauges should be 12 gauge solid wires with a dedicated 15 amp
breaker for 120 volts. For 208/240 volts Builders Box models use two dedicated
15 amp breakers.
Allow at least 8 in of service cable for connecting power supply wire to junction box on
fireplace insert when installing before finishing wall. Allow up to 4 feet of service cable
for connecting power supply wire to junction box on fireplace insert after finishing wall.
The control box is supplied with a six meter long cable.
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC

E-6

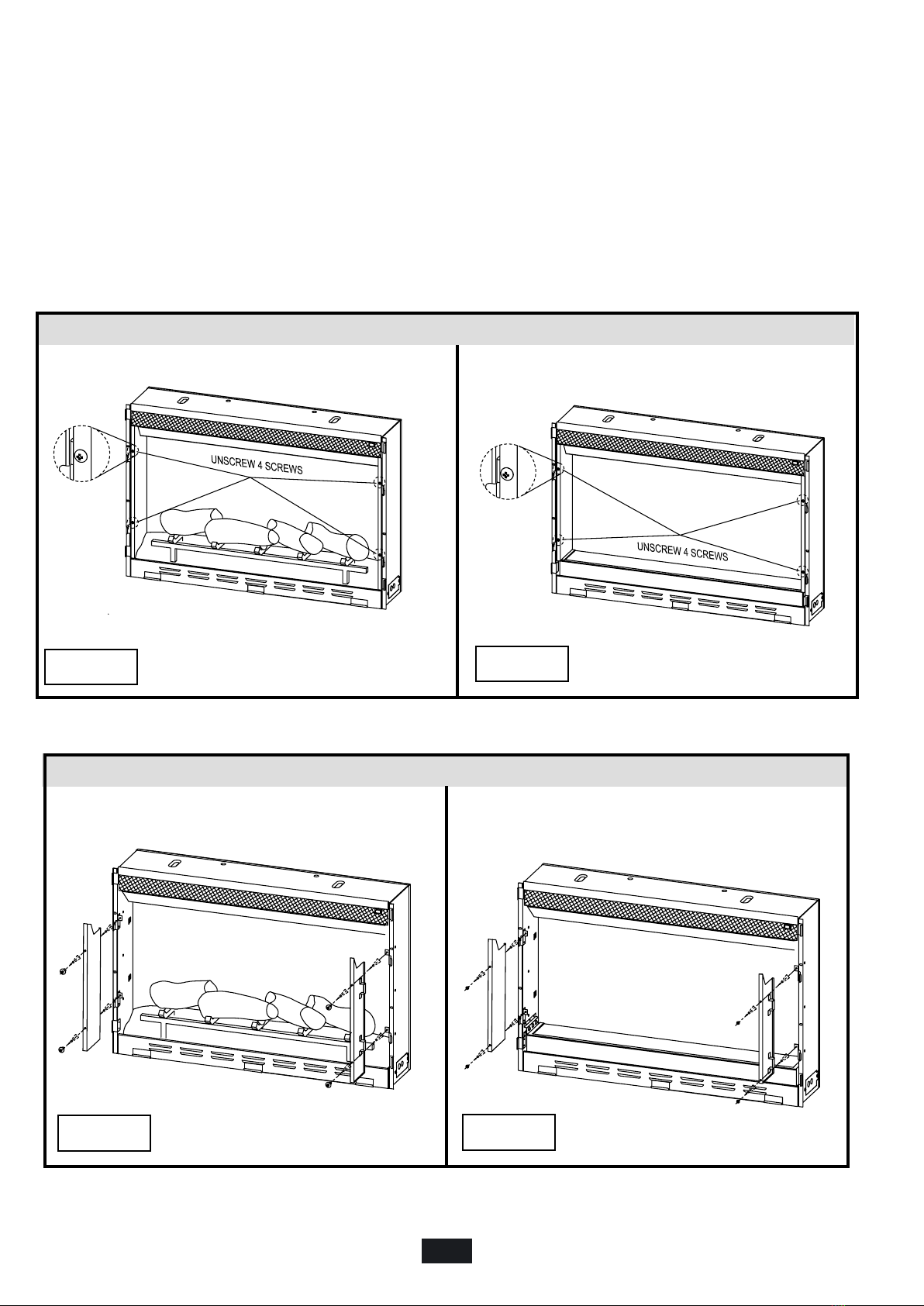

Figure 4: Mounting Tab Location
Figure 5: Wall and Mounting Tabs
SECTION 4: MOUNTING
Install Method：
1.) Remove front frame (see figure 2).
2.) Remove the screws holding side panels and then remove the side panels (see figure 4 & 5).
3.) Insert the builders box into the opening in the framing.
36EB111-GRC
36EB221-GRC
36EB110-GRT
36EB220-GRT
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC

Figure 6: Mounting Tab Location
Figure 7: Wall and Mounting Tabs
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC
Place stones here.
E-7
4.) Install the builders box using 4pcs screws from the inside of the builder box (see figure 6 & 7).
5.) Remount the side panels.
6.) Place the stones as desired.(Only for 36EB111-GRC & 36EB221-GRC )
7.) Remount the front frame.

SECTION 5: 120V WIRING INSTRUCTIONS
1.) Loosen the screw securing the junction box cover and remove the cover.
2.) Pull the power supply wires through the hole in the cover.
3.) Pull out the 4 wires marked L, N, G, S from the junction box on the side of the
builder box.
4.) Connect the black L wire from the unit to the black L from the power supply.
5.) Connect the white N wire from the unit to the white N from power supply.
6.) Connect the green ground G wire from the unit to the ground from the power supply.
7.) Plug the S wire connector into the provided sign wire.
8.) Ensure that all connections are tight.
9.) Secure all the wiring with wire-caps, then insert into the junction box.
10.) Remount the junction box cover (see figure 8 & 9.)
E-8
Figure 8
Note: 36EB110-GRT & 36EB111-GRC will only run on 120 volt operation.
CONTROL
120 V
Configration
Min. 14AWG WIRE FROM
POWER SUPPLY (NOT SUPPLIED)
Min. 14AWG WIRE
FROM POWER SUPPLY
(NOT SUPPLIED)

Figure 9
E-9
CONTROL
SECTION 6: 208/240V WIRING INSTRUCTIONS
1.) Loosen the screw securing the junction box cover and remove the cover.
2.) Pull the power supply wires through the hole in the cover.
3.) Pull out the 5 wires marked L1, L2, N, G, S from the junction box on the side of the
builder box.
4.) Connect the black L1 wire and red L2 from the unit to the two dedicated 15 amp
lines from the power supply.
5.) Connect the white N wire from the unit to the white N from power supply.
6.) Connect the green ground G wire from the unit to the ground from the power supply.
7.) Plug the S wire connector into the provided sign wire.
8.) Ensure that all connections are tight.
9.) Secure all the wiring with wire-caps, then insert into the junction box.
10.) Remount the junction box cover (see figure 8 & 9.)
Note: 36EB220-GRT & 36EB221-GRC will only work with a two phase 208/240v
power supply. Single phase 208/240v is not supported and will void the warranty.
208/240 V
Configration
L2 White W/Red Stripe L2 White W/Red Stripe
White W/Red
Min. 14AWG WIRE
FROM POWER SUPPLY
(NOT SUPPLIED)
Min. 14AWG WIRE
FROM POWER SUPPLY
(NOT SUPPLIED)

E-10
Figure 10
SECTION 7: INSTALL CONTROL BOX
1. Mount the control box bracket to the wall using provided screws.
2. Connect control panel wire to extension cable.
3. Insert the control box to the bracket and finish the control box installation.
12
3

SECTION 8: CHECK & TEST
1.) Recheck that all the wiring works. Check that all connections are tight and correct to the
manual.
2.) Switch on the power supply to the unit.
3.) Press the POWER button on the control box.
4.) Using the wall controls test all the functions to ensure they are working correctly.
If any functions do not work recheck the wiring using sections 4 and 5 of this guide.
5.) Use the remote control to operate the unit, check all the functions.
6.)Finish wall construction work.
E-11
Caution: When the wiring is complete a thorough
“testing cycle” must be performed to check the
operation of the unit PRIOR to the wall / area being
closed up, tiled, and/or bricked.

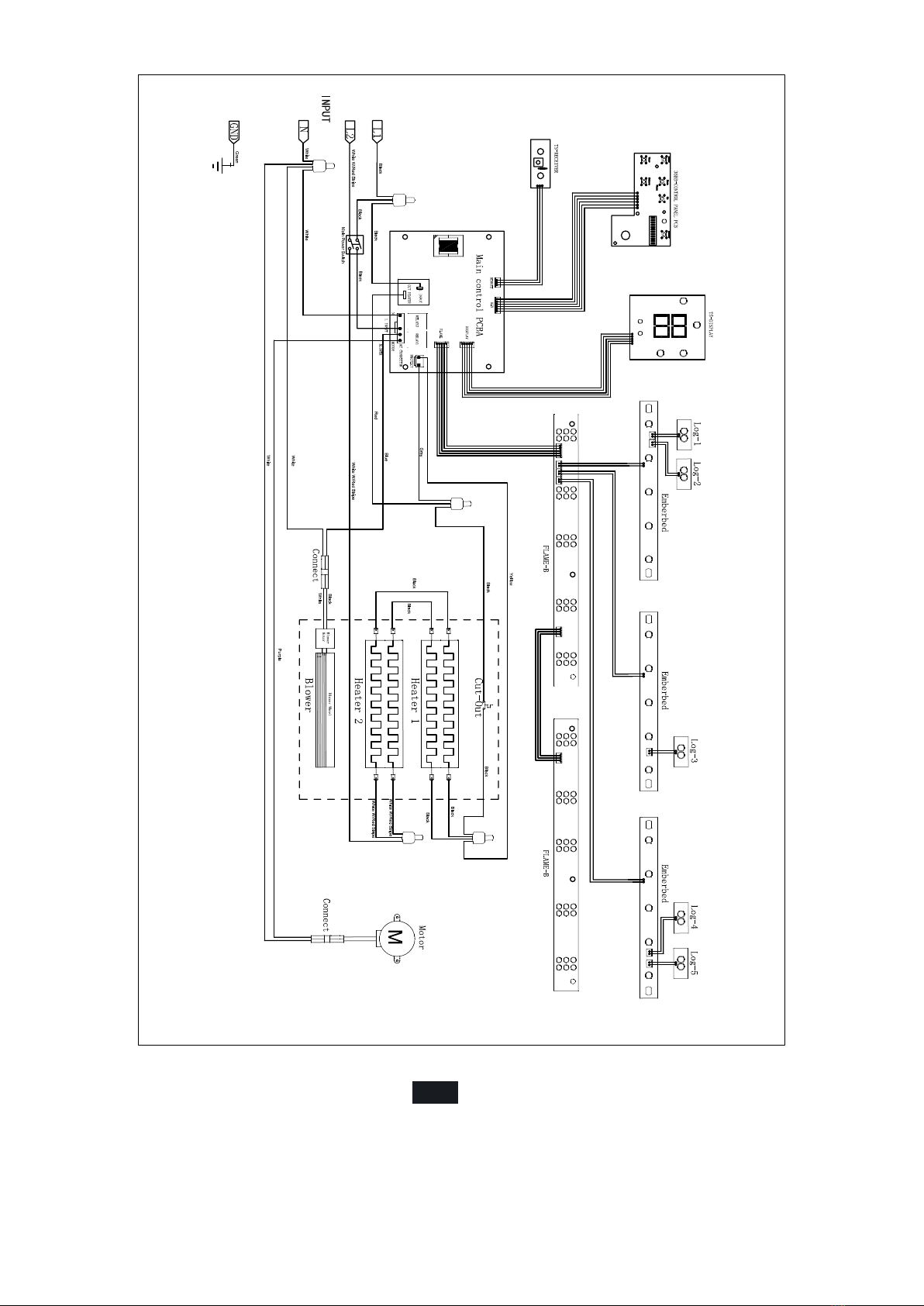

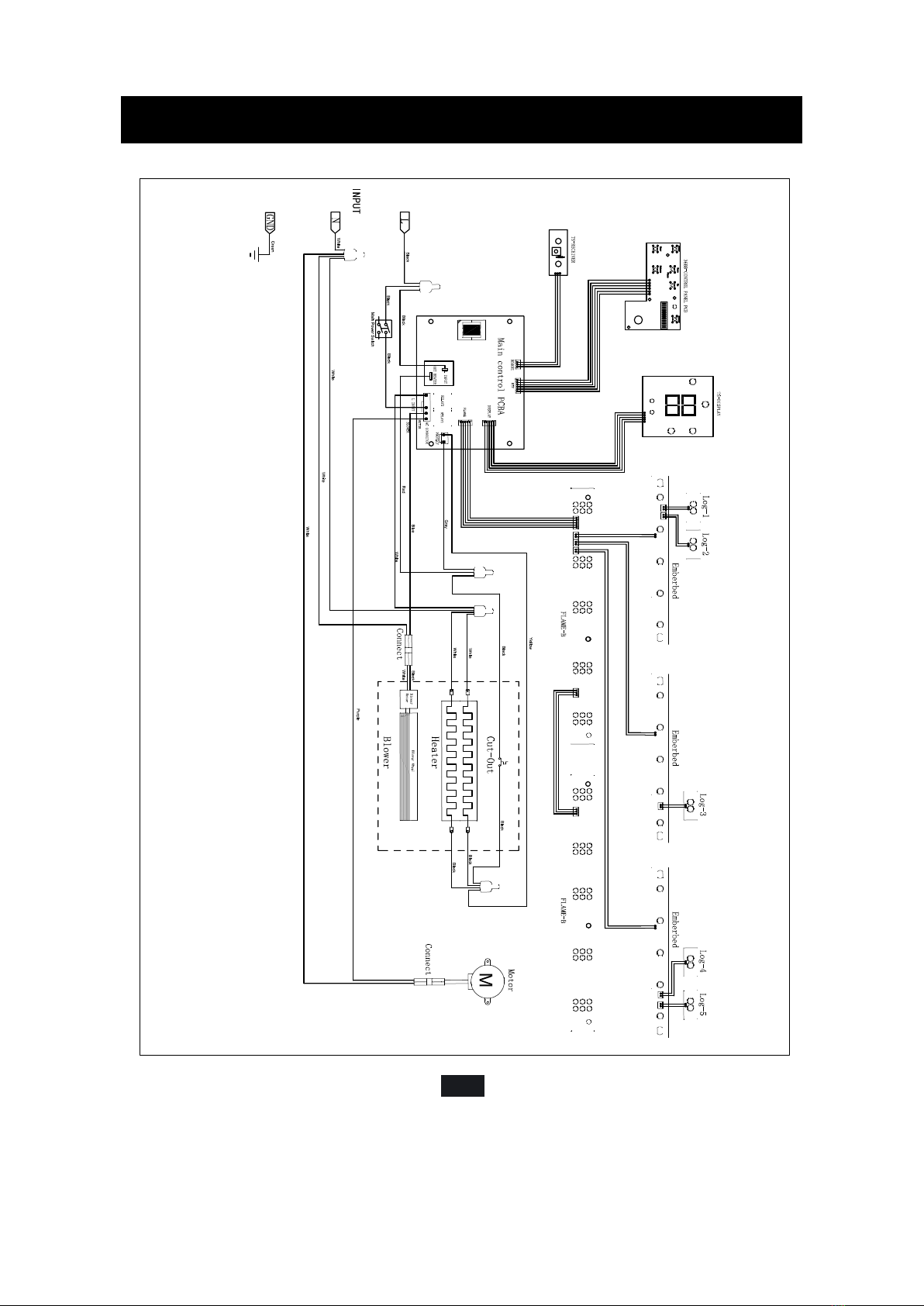

SECTION 9: WIRING SCHEMATIC
E-12
36EB110-GRT

36EB220-GRT
E-13

E-14
36EB111-GRC

36EB221-GRC
E-15

Electric Builder Box
F-1
CONSIGNES DE SÉCURITÉ À L’USAGE DU CONSOMMATEUR
VEUILLEZ LIRE LE PRÉSENT MANUEL AVANT DE METTRE EN MARCHE CET APPAREIL
AVERTISSEMENT
Merci et félicitations d’avoir acheté un foyer Classic Flame. Veuillez lire les
instructions d’installation avant d’installer et de mettre en marche cet appareil.
IMPORTANT : Veuillez lire attentivement toutes les instructions et tous les
avertissements avant l’utilisation. Le non-respect de ces instructions risquerait de
causer des chocs électriques, des incendies ou des blessures corporelles et
annulerait la garantie.
SI LES CONSIGNES DU PRÉSENT MANUEL NE SONT PAS RESPECTÉES, LES RISQUES DE
CHOC ÉLECTRIQUE OU D’INCENDIE AUGMENTENT, CE QUI PEUT CAUSER DOMMAGES
MATÉRIELS, DES BLESSURES CORPORELLES OU MÊME LA MORT.
NE PAS ENTREPOSER OU UTILISER DE L’ESSENCE, DES SUBSTANCES VAPORISÉES
OU D’AUTRES LIQUIDES INFLAMMABLES À PROXIMITÉ DE CET APPAREIL OU DE
TOUT AUTRE APPAREIL.
FOYER ÉLECTRIQUE
NUMÉROS DE MODÈLES:
GUIDE D’INSTALLATION
36EB110-GRT, 36EB111-GRC
36EB220-GRT, 36EB221-GRC
Twin-Star International, Inc.
Delray Beach, FL33445
États-Unis
Imprimé en Chine
Fabriqué en Chine
©2012, Twin-Star International,Inc.
Pour le service à la clientèle :
www.twinstarhome.com
866-661-1219
8 h 30 et 17 h 30 (HNE), du lundi au vendredi

HOMOLOGATIONS ET CODES
LA SÉRIE BUILDERS BOX A ÉTÉ TESTÉE ET APPROUVÉE CONFORMÉMENT AUX NORMES DE
L'ASSOCIATION CANADIENNE DE NORMALISATION (CSA) ET D'UNDERWRITERS LABORATORIES
INC. (U.L.) POUR LES RADIATEURS ÉLECTRIQUES FIXES ET ADAPTÉS À L’EMPLACEMENT.
CARACTÉRISTIQUES DU MODÈLE
AVERTISSEMENT
APERÇU DE L’INSTALLATION
(Veuillez lire l’ensemble des instructions ainsi que le manuel d’utilisation avant de
procéder à l’installation)
L’INSTALLATION DE CE FOYER DOIT ÊTRE CONFORME AUX CODES DE L’ÉLECTRICITÉ
LOCAUX ET NATIONAUX AINSI QU’AUX EXIGENCES DES SERVICES PUBLICS APPLICABLES
CETTE INSTALLATION DEVRAIT ÊTRE CONFIÉE À UNE PERSONNE DÛMENT QUALIFIÉE,
LORSQUE LA LOI L’EXIGE.
Section 1. Préparer le produit en vue de l’installation.
Section 2. Tracer une ébauche du cadre du foyer en respectant les dimensions
recommandées.
Section 3. Spécifications relatives aux câbles d’alimentation en courant recommandés.
Section 4. Installer l’unité.
Section 5. Instruction sur le câblage de 120 V.
Section 6. Instruction sur le câblage de 208 et 240 V.
Section 7. Installer la boîte de commande.
Section 8. Vérification et mise à l’essai.
Section 9. Schéma du câblage électrique.
F-2
36EB110-GRT
36EB220-GRT
TRADITIONNEL, (36 po)
3CONTEMPORAIN, (36 po)
36EB111-GRC
36EB221-GRC
NUMÉRO DU
MODÈLE
120
120
208/240
208/240
WATTS DE
PUISSANCE
NOMINALE
1440
1440
2100/2800
2100/2800
12
12
10.1/11.7
10.1/11.7
BTU AMPÈRES
TENSION
4400
6700/8900
4400
6700/8900
DESCRIPTION
TRADITIONNEL, (36 po)
3CONTEMPORAIN, (36 po)

SECTION 1 : PRÉPARATION
1.) Ouvrir l’emballage d’expédition, la boîte de pierres et la boîte de commande murale, et
s’assurer que toutes les pièces indiquées sont présentes. Retirer les pièces de leurs boîtes et
les mettre en lieu sûr (consulter la figure 1.)
F-3
Figure 3Figure 1
Fil d’interconnexion
Télécommande
Fil d’interconnexion
Boîte de commande
avec support
Télécommande
Pierres
36EB111-GRC
36EB221-GRC
36EB110-GRT
36EB220-GRT
TIMRER
FLAME
LIGHT EFFECTS
UP
DOWN
UP
DOWN
TIMRER
FLAME
UP
DOWN
Boîte de commande
avec support
Cordon d’alimentation
(Seulement pour le modèle
36EB110-GRT)
Cordon d’alimentation
(Seulement pour le
modèle 36EB111-GRC)
Verre réfléchissant

F-4
Figure 3Figure 2
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC
2.) Dévisser deux vis sur le rebord latéral du cadre (figure 2). Pour retirer le cadre, le soulever
et l’éloigner de l’unité, tout en le tenant solidement. Ne pas retirer le film plastique
protecteur à cette étape de l’opération. Mettre le cadre dans un endroit sûr
(consulter la figure 2).
ÉTAPE 2 : SOULEVER
LE PANNEAU AVANT
ÉTAPE 1 : DÉVISSER
DEUX VIS
ÉTAPE 1 : DÉVISSER
DEUX VIS
ÉTAPE 2 : SOULEVER
LE PANNEAU AVANT
Section 1: Framing
Spécifications relatives au cadre : Figure 3
SECTION 2 : CADRE
F-5
MODÈLE A B C D E F G H I J K L M
8” 35” 23.8” 24” 18” 36” 33.5” 34.7” 23.6” 7.8” 51” 36” 36”
D
EG
F
I
J
L
M
K
H
Ce foyer est un modèle non soumis aux normes de dégagement. Aucun combustible ne
peut être placé sur la surface supérieure du foyer. Les combustibles peuvent être installés
aux abords de l’unité. Les pare-vapeur et la barrière par contournement devraient être
placés à une distance minimale de deux pouces de l’unité. Monter le cadre du foyer en
respectant les spécifications figurant dans le tableau ci-dessous et à la figure 3.
Section 3 : Spécifications recommandées pour les
câbles d’alimentation en courant
36EB110-GRT
36EB220-GRT
36EB111-GRC
36EB221-GRC
En ce qui a trait aux installations des modèles 36EB110-GRT et 36EB111-GRC,
utiliser trois câbles à gaine non métalliques avec un fil de mise à la terre pour
l’alimentation électrique. Utiliser les câbles appropriés pour répondre aux codes de
l’électricité locaux et nationaux concernant la consommation d’énergie nominale.
En ce qui a trait aux installations des modèles 36EB220-GRT et 36EB221-GRC,
utiliser quatre câbles à gaine non métalliques avec un fil de mise à la terre pour
l’alimentation électrique entrante. Utiliser les câbles appropriés pour répondre aux codes
de l’électricité locaux et nationaux concernant la consommation d’énergie nominale.
Exigences recommandées relatives aux câbles et aux fusibles
Utiliser les câbles appropriés pour répondre aux codes de l’électricité locaux et nationaux
concernant la consommation d’énergie nominale. Tous les câbles devraient être de type
massif et de calibre 12 et reliés à un disjoncteur de 15 A d’une capacité de 120 volts.
En ce qui concerne les modèles Builders Box de 208 ou 240 volts, utiliser deux
disjoncteurs de 15 A.
Avant de terminer le mur, s’assurer de disposer d’au moins huit pieds de câblage pour
raccorder le câble d’alimentation en courant à la boîte de jonction du foyer encastrable,
ce qui devrait laisser jusqu’à quatre pieds de câblage une fois le mur terminé. La boîte
de commande est fournie avec un câble d’une longueur de six mètres.
