Custom Closet Organizer
Organisateur de Garde-Robe Personnalisé
Organizador de Clóset Individualizado
S25TS, S16TS
01-8057902
Emerson Electric de Mexico,
S.A. de C.V.
Camino a Santa Monica 238
Vista Hermosa
54080, Tlalnepantla
Estado de México
hone (55) 5366-6180
Fax [phone]
WIN • GAGNEZ • GANE
$500.
00
in ClosetMaid®Products
Register your purchase to enter at: www.closetmaid.com/registerwww.closetmaid.com/register
and watch for a new winner every quarter
500,00 $ en Produits ClosetMaid®
Pour participer, enregistrez votre achat au: www.closetmaid.com/registerwww.closetmaid.com/register
et surveillez le nom d’un nouveau gagnant à tous les trimestres.
$500.
00
en Productos ClosetMaid®
Para participar,inscriba su compra en:
www.closetmaid.com/registerwww.closetmaid.com/register
y espere un nuevo ganador cada trimestre
© ClosetMaid Corporation 2007
Ocala, FL 34478-4400
1-800-874-0008 (USA, Canada)
www.closetmaid.com
Importer in Mexico
Importateur au Mexique
Importador en México
RFC EEM 940721 SH7
11
2
2
2
2
3
3
4
4
4
5555
5
5
1
1
678910 11 12 14
13 15 16
REQUIRED TOOL
OUTIL NÉCE AIRE
HERRAMIENTA REQUERIDA
1/4"
6mm
Part
Pièce
Pieza
Quantity
Quantité
Cantidad
Number
Nº
Número
1
2
3
4
5
6
7
8
9
10
11
13
4
4
2
1
6
24
16
8
4
4
4
10
50646
50640
50636
50631
50637
80501
Part Name Nom de la pièce Nombre de la pieza
Gable Côté Gablete
Fixed Shelf (Large Shelf) Étagère Fixe (Grande Étagère) Repisa Fija (Repisa Grande)
Adjustable Shelf (Small shelf) Étagère Réglable ( etite étagère) Repisa Ajustable (Repisa pequeña)
Closet rod (3 pack) Tige de garde-robe (3) Barra de clóset (paquete de 3)
Rod bracket Support de tige Soporte de barra
Cam lock Boulon à verrou Cierre de leva
Cam post Boulon à tige oste de leva
Shelf support Support d’étagère Soporte de repisa
Bottom nut Écrou inférieur Tuerca de fondo
Leveling feet ieds de nivellement atas niveladoras
Dowel Goujon Espiga
Wall Anchor Cheville d’ancrage Tarugo de pared
14 10 81721 Wall screw (#10 x 1-1/2") Vis murale (nº 10 x 3,8 cm) Tornillo de pared (#10 x 3,8 cm)
15
6 81732
Rod bracket screw (#8 x 3/4") Vis de support de tige (nº 8 x 1,9 cm) Tornillo de soporte de barra (#8 x 1,9 cm) 16
4 81719
L-bracket screw (#10 x 1/2") Vis de support en L (nº 10 x 1,3 cm) Tornillo de soporte en forma de L (#10 x 1,3 cm)
12 4 50523 L-Bracket Support en L Soporte en forma de L
Selectives®
Choking hazard - mall Parts: This unit contains small parts. Not for children under 3 years.
Tip-over hazard: For direct wall installations (hardware included), this product must be secured to the wall or building structural support using the enclosed mounting
hardware. This product is not intended to function as a stand-alone, unsupported piece of furniture. Failure to properly install this product could result in product
collapse, tip-over and serious personal injury.
WARNING AVERTISSEMENT ADVERTENCIA
Danger de suffocation - Petites Pièces : Cet ensemble contient des petites pièces. Pas pour les enfants de moins de 3 ans.
Danger de basculement : Pour installer directement sur le mur ( uincaillerie fournie), ce produit doit être fixé au mur ou à la charpente à l’aide de la uincaillerie
d'ancrage fournie. Ce produit n’est pas destiné à être utilisé comme un meuble autonome non fixé. Négliger de fixer correctement ce produit peut causer son
affaissement ou basculement, entraînant des blessures graves.
Peligro de asfixia - Piezas Pequeñas: Este producto contiene piezas pe ueñas. No recomendado para niños menores de 3 años.
Peligro de volcarse: Para instalaciones directamente en la pared (herrajes incluidos), este producto debe fijarse a la pared o al soporte de la estructura del edificio
usando los herrajes de montaje incluidos. Este producto no está diseñado para funcionar como mueble independiente sin soporte. El no instalar este producto
correctamente podría resultar en ue el producto se derrumbe, se vuel ue y en lesiones personales graves.
U E AND CARE MODE D'EMPLOI
ETENTRETIEN U O Y CUIDADO
Use Custom Closet Organizer for creating organized closet space.
Use el Organizador de Clóset individualizado para crear un espacio organizado en su clóset.
Utiliser l’Organisateur de Garde-Robe personnalisé pour créer de l’espace de rangement bien
organisé.

FIXED SHELF
ÉTAGÈRE FIXE
REPISA FIJA
ADJUSTABLE SHELF
ÉTAGÈRE RÉGLABLE
REPISA AJUSTABLE
After installing cams,
set small shelves aside.
Après avoir installé les
boulons à verrou, mettre
les petites étagères de côté.
Luegode instalar las levas,
coloque las repisas pequeñas
a un lado.
SMALL
PETITE
PEQUEÑA
LARGE
GRANDE
GRANDE
1
UNFINISHED EDGES
BORDURES BRUTES
BORDES SIN TERMINAR
FIRST HOLE AT TOP
PREMIER TROU AU SOMMET
PRIMER AGUJERO EN LA PARTE SUPERIOR
HOLE 9 FROM BOTTOM
TROU 9 À PARTIR D’EN BAS
EL AGUJERO NÚMERO9 DESDE EL FONDO
GABLES CÔTÉS GABLETES
2
x24
a. Align cam lock opening with hole opening. Install cam locks into holes in
each fixed shelf (Large) and each adjustable shelf (Small). Be sure all cam
locks are fully seated. Set adjustable shelves (Small) aside.
a. Aligner l’ouverture du boulon à verrou avec l’ouverture du trou. Installer les
boulons à verrou dans les trous de chaque étagère fixe (Grosse) et réglable
( etite). ’assurer que tous les boulons à verrou sont bien appuyés en
place. Mettre les étagères réglables ( etites) de côté.
a. Alinee la apertura del cierre de leva con la apertura del agujero. Instale
los cierres de leva en los agujeros de cada repisa fija (Grande) y ajustable
(pequeña). Asegúrese que todos los cierres de leva quedan
completamente asentados. Coloque las repisas ajustables ( equeñas)
a un lado.
x16
a.
a. Arrange gables with unfinished edges toward center. Screw
four cam posts into each gable as shown.
a. Disposer les côtés, les bordures brutes orientées vers le
centre.Visser les quatre verrous à tige dans chaque côté, tel
qu’illustré.
a. Organice los gabletes con los bordes sin terminar hacia el
centro. Atornille cuatro postes de leva en cada gablete
como se muestra.
a.
FINISHED EDGES
BORDURES OUVRÉES
BORDES TERMINADOS
Large
Grande
Grande
Large
Grande
Grande
3
a. lace fixed shelves (Large) between gables as shown.
b. ush four cam locks over four cam posts on gables.
c. Rotate screws 1/4 turn to lock. REPEAT TO A EMBLE TOP UNIT.
a. lacer les étagères fixes (Grosses) entre les côtés, tel qu’illustré.
b. ousser les quatre boulons à verrou sur les quatre poteaus à verrou des côtés.
c. Faire pivoter les vis d’un quart de tour pour verrouiller. RÉPÉTER L’OPÉRATION POUR
MONTER LE MODULE UPÉRIEUR.
a. Coloque las repisas fijas (Grandes) entre los gabletes como se muestra.
b. Empuje cuatro cierres de leva sobre cuatro postes de leva en los gabletes.
c. Gire los tornillos 1/4 de vuelta para fijarlos. REPÍTA EL PROCE O PARA
EN AMBLAR LA UNIDAD UPERIOR
a. b.
c.
BASE UNIT
MODULE DE BASE
UNIDAD DE BASE
TOP VIEWVUE SUPÉRIEUR VISTA SUPERIOR
DOWEL
GOUJON
ESPIGA
4
x4 x4 x4
a. Insert dowels into end holes in top edge of two gables (see "TO VIEW").
b. Use a rubber mallet to insert a bottom nut into each end hole in
bottom of two gables. Thread leveling feet into nuts.
a. Insérer les goujons dans les trous des extrémités de bordure supérieure des
deux côtés (voir « VUE SU ÉRIEURE »).
b. Insérer un écrou inférieur dans chaque trou d’extrémité au bas des deux
côtés à l’aide d’un maillet. Visser les pieds de nivellement dans les
écrous.
a. Inserte las espigas en los agujeros de los extremos en el borde
superior de los dos gabletes (vea "VISTA SU ERIOR").
b. Use un mazo de goma para insertar la tuerca de fondo en cada
agujero de los extremos en el fondo de los dos gabletes. Enrosque las
patas niveladoras en las tuercas.
a.
b.
2

0- 48”
0 - 48”
0 - 1,22 m0 - 1,22 m
0-48”
0 - 48”
0-1,22 m0 - 1,22 m

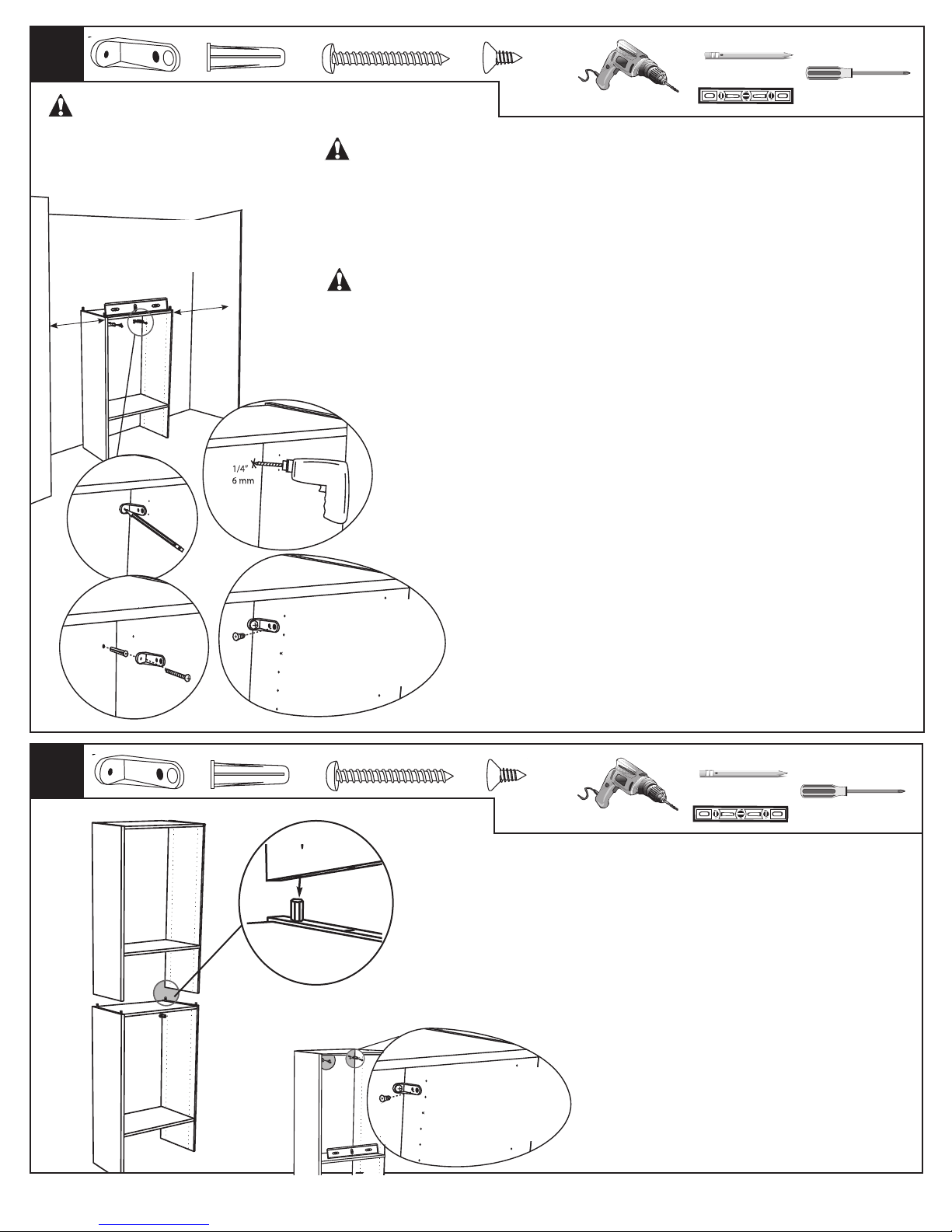

SECURE BASE UNIT TO WALL
FIXER LA BASE AU MUR
FIJE LA UNIDAD DE BASEALA PARED
USE SMALLEST SCREWS!
UTILISER LES PLUS PETITES
VIS!
¡USE LOS TORNILLOS
MÁS PEQUEÑOS!
5
x2 x2 x2
a. lace base unit inside closet (allow 0-48" on each side for hang rod).
Use a level and adjust leveling feet to be sure base is square.
b. lace L-bracket inside base as shown. Mark hole location on wall.
c. Use a 1/4" drill bit to drill marked hole.
d. Insert wall anchor into hole and secure L-bracket to wall with wall
screw.
e. Drill 1/16" pilot hole and secure L-bracket to gable with L-bracket
screw. Repeat all steps to secure opposite side of base.
a. lacer la base à l’intérieur de la garde-robe (laisser 0 à 122 cm de
chaque côté pour la barre à cintres). À l’aide d’un niveau, ajuster les
pieds de nivellement en s’assurant que la base est bien d’aplomb.
b. ositionner le support en L à l’intérieur de la base, tel qu’illustré.
Marquer l’emplacement du trou sur le mur.
c. ercer le trou à l’aide d’une mèche de 6 mm.
d. Insérer une douille d’ancrage dans le trou et fixer le support en L au
mur à l’aide d’une vis murale.
e. ercer un trou de guidage de 1,5 mm et fixer le support en L au
côté à l’aide de la vis du support en L. Répéter ces étapes pour
fixer l’autre côté de la base.
a. Coloque la unidad de base dentro del clóset (deje entre 0 y 122 cm
en cada lado para la barra de colgar). Use un nivel y ajuste las patas
niveladoras para
asegurarse de que la base esté a escuadra.
b. Coloque el soporte en forma de L dentro de la base como se
muestra. Marque la ubicación del agujero en la pared.
c. Use una broca de 6 mm para perforar el agujero marcado.
d. Inserte el tarugo de pared en el agujero y fije el soporte en forma de
L a la pared con el tornillo de pared.
e. erfore un agujero piloto de 1,5 mm y fije el soporte en forma de L al
gablete con un tornillo de soporte en forma de L. Repita todos los
pasos para fijar el lado opuesto de la base.
a.
b.
c.
d. e.
6
a. Align dowels in base unit with holes in bottom of top
unit. Stack units.
b. Repeat Step 5 to secure top unit to wall.
a. Aligner les goujons de la base avec les trous du bas de
la partie supérieur. Empiler les modules.
b. Répéter l’étape 5 pour fixer la partie supérieure au mur.
a. Alinee las espigas en la unidad de base con los
agujeros en el fondo de la unidad superior. Apile las
unidades.
b. Repita el paso número 5 para fijar la unidad superior a la
pared.
a.
SECURE TOP UNIT TO WALL
FIXER LA PARTIE SUPÉRIEURE AU MUR
FIJE LA UNIDAD SUPERIOR
ALAPARED
USE SMALLEST SCREWS!
UTILISER LES PLUS PETITES
VIS!
¡USE LOS TORNILLOS
MÁS PEQUEÑOS!
b.
Finished edges to front!
Bordures ouvrées à l’avant!
¡Bordes terminados hacia
el frente!
x2
x2 x2 x2
x2
All units MU T be fastened to the wall. When stacking units,
the unit on the bottom must be attached to the wall first before
setting another unit on top.
WARNING
Tous les modules DOIVENT être
attachés au mur. Pour empiler
les modules, celui du bas doit
d’abord être fixé au mur avant
l’installation d’un autre module
par dessus.
Todas las unidades DEBEN
sujetarse a la pared. Cuando las
unidades se apilen, la unidad del
fondo debe sujetarse a la pared
primero antes de colocar otra
unidad encima.
AVERTISSEMENT
ADVERTENCIA
3

2”
2” 3/4”
DOUBLE HANG
LONG HANG
COLGADOR ALTO
SUSPENSION
D’ARTICLES LONGS SUSPENSION DOUBLE
COLGADOR DOBLE
7
a. Choose "double hang" and "long hang" side.
b. Measure and mark three rod bracket hole locations on units. (For ease in installation,
drill small pilot holes at marked locations.) Secure each rod bracket with two rod
bracket screws.
a. Choisir le côté avec support double et celui avec support de suspension de
vêtements longs.
b. Mesurer et marquer l’emplacement des supports de tige sur les modules. ( our
faciliter l’installation, percer de petits trous de guidage aux endroits indiqués). Fixer
chaque support de tige avec deux vis à support de tige.
a. Elija los lados de las repisas con colgador doble y con colgador alto.
b. Mida y marque tres agujeros de soporte de barra en las unidades. ( ara facilitar la
instalación, perfore los agujeros piloto pequeños en las ubicaciones marcadas). Fije
cada soporte de barra con dos tornillos de soporte de barra.
a.
x6
HOLE
TROU
AGUJERO
1/4”
6 mm
HOLE
TROU
AGUJERO
NOTE:If necessary for smaller closets, measure and cut rod on end without hole.
REMARQUE:Si nécessaire pour installer dans les plus petites garde-robes, mesurer
et couper la tige à l’extrémité qui ne comportepas de trou.
NOTA:Si es necesario para los clósets pequeños,mida y corte la barraen un extremo
sin agujero.
8
a. Hook closet rod onto installed bracket. Extend rod to wall and hold another bracket in
place. Be sure rod is straight and mark hole locations on wall. Repeat for all bracket
locations.
b. Drill 1/4" holes at marked locations. Insert wall anchor and secure each rod bracket to
wall with wall screws.
c. Install closet rods into brackets.
a. Fixer la tige de garde-robe sur le support installé. Étirer la tige jusqu’au mur et tenir un
autre support en place. S’assurer que la tige est droite et marquer l’emplacement de
tous les trous sur le mur. Répéter l’opération avec les autres supports.
b. ercer des trous de 6 mm aux endroits indiqués sur le mur. Insérer une cheville
d’ancrage trou et fixer le chaque support à tige à l’aide d’une vis murale.
c. Installer les tiges de garde-robe sur les supports.
a. Enganche la barra de clóset dentro del soporte ya instalado. Extienda la barra a la
pared y aguante otro soporte en su sitio. Asegúrese de que la barra esta en posición
recta y marque los agujeros en la pared. Repita el proceso para todas las ubicaciones
de soportes.
b. erfore agujeros de 6 mm en las ubicaciones marcadas. Inserte el tarugo de pared y
fije cada soporte de barra a la pared con los tornillos de pared.
c. Instale las barras de clóset en los soportes.
a.
x6 x6
b.
c.
9
a. ush shelf supports into holes in gables at desired location.
b. lace two adjustable shelves (Small) into position.
c. For each shelf, push four cam locks over four shelf supports and turn
cam locks 1/4 turn to lock.
a. ousser les supports d’étagères dans les trous des côtés, aux endroits
désirés.
b. lacer deux étagères réglables ( etites) en place.
c. our chaque étagère, pousser quatre boulons à verrou sur quatre
supports et tourner d’un quart de tour pour verrouiller.
a. Empuje los soportes de repisa en los agujeros de los gabletes en la
ubicación deseada.
b. Coloque dos repisas ajustables ( equeñas) en su lugar.
c. ara cada repisa, empuje cuatro cierres de leva sobre los soportes de
repisa y gire los cierres de leva 1/4 de vuelta para fijarlos.
a.
x8
c.
SMALL
PETITE
PEQUEÑA
SMALL
PETITE
PEQUEÑA
b.
