CO/Tech ZB-0.07/8-XA4832-uk User manual

ENGLISH
SVENSKA
NORSKSUOMI
Important!
Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den innan
du använder utrustningen. Spara manualen
för framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg
om at du forstår dem før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.
Tärkeää tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Art.no Model
18-1155 ZB-0.07/8-XA4832-uk
40-7977 ZB-0.07/8-XA4832
Air Compressor
Kompressor
Kompressor
Kompressori
Ver. 201012
Original instructions
Bruksanvisning i original
Original bruksanvisning
Alkuperäinen käyttöohje

2
ENGLISH
OFF ON
Air Compressor 24
Art.no 18-1155 Model ZB-0.07/8-XA4832-uk
40-7977 ZB-0.07/8-XA4832
Please read the entire instruction manual before use and save it for future reference. We reserve the right for any
errors in text or images and for making any necessary technical changes to this document. If you should have
any questions concerning technical problems please contact our Customer Services.
Safety
• Always use ear defenders and safety goggles when using the compressor.
• Reduce the risk of electric shocks. Avoid body contact with earthed objects such as water pipes and radiators.
• Use a face mask for dusty work.
• Never use the compressor in areas where flammable liquids/materials or gases (petrol, solvents,
gas cylinders) are stored or used.
• Never switch the compressor off by pulling out the plug, always use the ON/OFF button.
• Always unplug the mains lead and empty the pressure vessel of air before servicing or repairing the compressor.
• Always unplug the mains lead and empty the pressure vessel of air before moving the compressor.
• Make sure that the mains lead does not come into contact with heat, oil, or sharp edges.
• Never move the compressor around by pulling the mains lead or air hoses. The compressor must only
be moved using the handle.
• If the mains lead is damaged, to prevent any risk of fire or electrocution, it must only be replaced by
aqualified electrician.
• Make sure that any air hoses and air tools connected to the compressor are rated to withstand the pressure
generated by the compressor and that they are connected correctly.
• This product must not be used by anyone (including children) suffering from physical or mental impairment.
This product should not be used by anyone that has not read the instruction manual unless they have been
instructed in its use by someone who will take responsibility for their safety.
• Never let children play with the product.
• Do not weld or in any way modify the pressure vessel.
• Never aim compressed air at yourself or any other person.

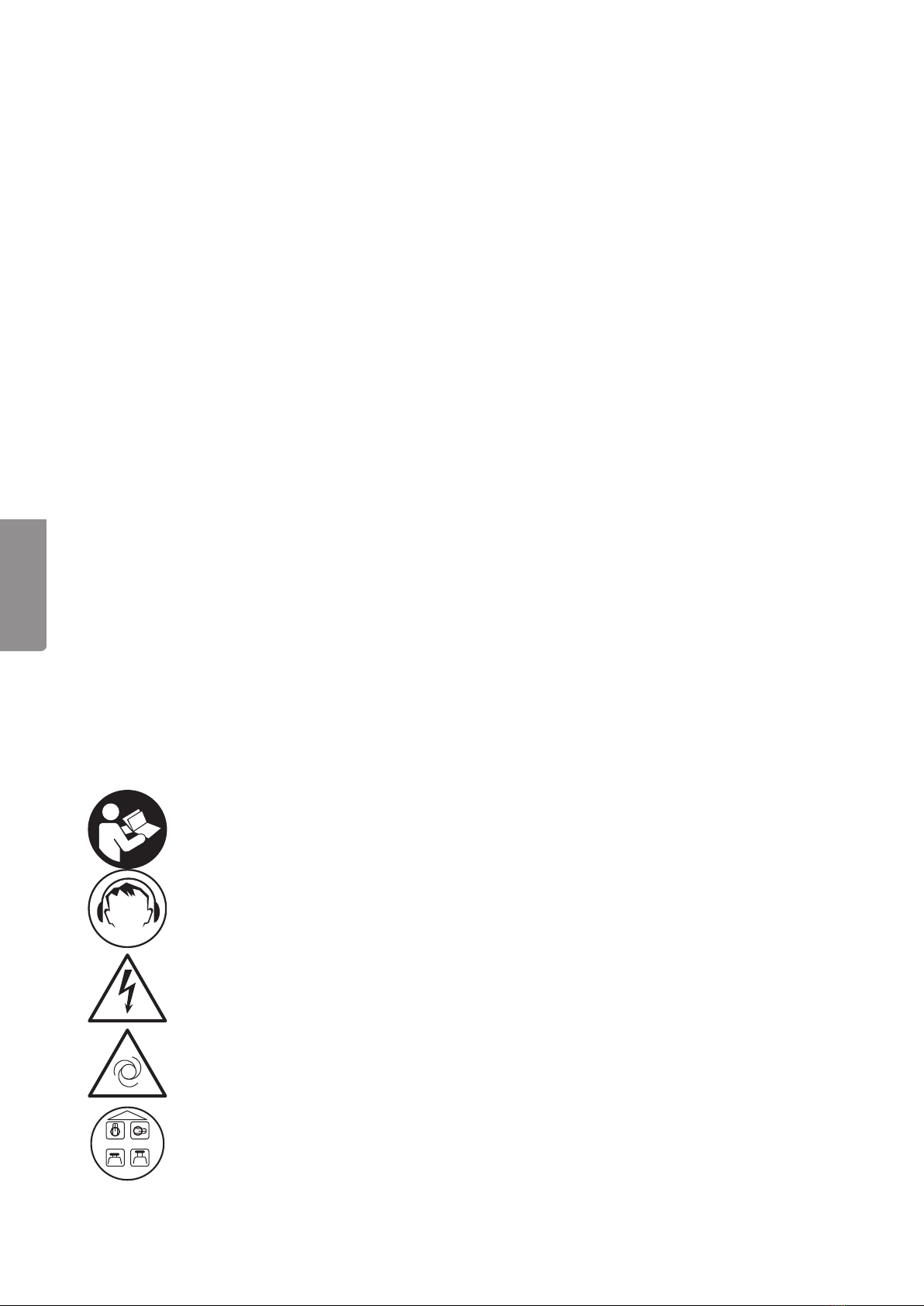

Symbols
Read the entire instruction manual carefully.
Use ear defenders.
Risk of electric shock.
This unit is remote controlled and can start without warning.
Never switch off the compressor by pulling out the plug or using the isolator switch (if fitted).
Always use the ON/OFF button on the compressor.

3
ENGLISH
1
2
4
3
5
6
7
8
9
10
11
Product description
The compressor increases the pressure of the air which is pumped into the pressure vessel. When the air
pressure in the vessel reaches max, a pressure switch switches off the motor driving the compressor. At the
same moment, the air in the compressor is released. This occurs to reduce the pressure in the compressor so
that it can restart when the pressure drops to below the minimum pressure. A safety valve releases the air in
the pressure vessel if the pressure switch should fail to turn the motor off.
Buttons and functions
1. Air filter
2. Pressure vessel
3. Window for checking oil level
4. Oil filler cap
5. Drain tap
6. Pressure gauge - vessel
7. Safety valve
8. ON/OFF
9. Pressure regulator (working pressure)
10. Air outlet
11. Pressure gauge – working pressure

4
ENGLISH
101
104
Getting started
1. Attach the wheels to the pressure vessel and the air filter (1) to the compressor (see fig.).
2. If a transportation cover is fitted on the oil filler hole (4), remove it and fit the proper cap.
3. Place the compressor in a dry and well ventilated place.
4. Make sure that it is stable and cannot tip over.
5. Make sure that the oil level is up to the red circle in the oil level window (3).
6. Connect the mains lead to a permanently installed 230 V wall socket.
N.B.
Before using the compressor for the first time: Open the drain tap (5) in the bottom of the pressure vessel,
switch the compressor on using the ON/OFF button (8) and let it run for 10 minutes to lubricate all the moving
parts. Close the drain tap.
Use
1. Check the oil level in the window (3).
2. Attach a suitable air tool: blow gun, spray gun, tyre inflator, etc.
3. If necessary: Read the instruction manual of the connected air tool and set the recommended working
pressure using the regulator (9).
4. When you have finished work and the compressor has been switched off, the air should be released
manually by pulling out the safety valve (7).
• Use SAE 30 compressor oil at temperatures over +10 °C.
• Use SAE 10 compressor oil at temperatures under +10 °C.

5
ENGLISH
Care and maintenance
• The oil should be changed after the first 10 hours of use. Carefully remove the plastic oil level window (3)
(use a ring spanner or socket so as not to damage the window).
• Do not overtighten the window when replacing it.
• After the initial oil change, the oil should be changed and air filter (1) cleaned after every 120 hours of use.
The safety valve (7) and the pressure gauges (6 & 11) should also be checked during a service.
• Regularly check that the ventilation hole in the oil filler cap (4) is open.
• Regularly check that all bolts holding the compressor and pressure vessel together are tight.
• Regularly check all other joints and connections.
• Open the drain tap (5) to release any condensation every 60 working hours.
• Do not clean the compressor of pressure vessel with solvents or flammable liquids.
• If the compressor is not to be used for a long time: Unplug the mains lead, empty
the pressure vessel and open the drain tap (5).
Troubleshooting guide
The compressor
does not start.
• Is it plugged into a wall socket?
• Is the wall socket live?
• Is the mains lead damaged?
Heavy vibrations
and/or unusual
sounds.
• Check that all bolts holding the compressor
and pressure vessel together are tight.
• Check all other joints and connections.
No pressure build-
up in vessel or
pressure too low.
• Make sure the safety valve is not leaking.
• Make sure the drain tap is not leaking.
• Check all hose connections for leaks.
• Air filter is clogged.
Oil consumption
too high.
• Too much oil in the compressor.
• The ventilation hole in the oil filler cap is clogged.
Disposal
Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product,
please contact your local authority.
Specifications
Voltage 230 V/50 Hz
Power output 1100 W/1.5 hp
Speed 2850 rpm
Free air delivery at 6 bar pressure 121 l/min
Max. working pressure 8 bar
Air displacement 180 l/min
Pressure vessel 24 l
Size L × W × H 58 × 25.5 × 58 cm
Weight 22 kg

6
SVENSKA
OFF ON
Kompressor 24
Art.nr 18-1155 Modell ZB-0.07/8-XA4832-uk
40-7977 ZB-0.07/8-XA4832
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• Bär alltid skyddsglasögon och hörselskydd vid kompressorarbete.
• Undvik elektrisk stöt! Undvik kroppskontakt med jordade föremål som vattenledningar, element etc.
• Använd skyddsmask vid dammande arbeten.
• Använd aldrig kompressorn i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin, lösningsmedel,
gasol etc.) förvaras eller används.
• Använd aldrig nätsladden för att starta eller stänga av kompressorn, använd alltid ON/OFF-knappen.
• Dra alltid ur nätkabeln ur vägguttaget och töm trycktanken på luft innan service eller underhåll utförs.
• Dra alltid ur nätkabeln ur vägguttaget och töm trycktanken på luft innan kompressorn flyttas.
• Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.
• Dra inte kompressorn i nätkabeln eller i anslutna slangar. Flytta kompressorn endast genom
att använda handtaget.
• Om nätsladden skadats får den, för att undvika risk för elektrisk stöt eller brand, endast bytas
av kvalificerad yrkesman.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.
• Produkten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga.
Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått
instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med produkten.
• Svetsa inte på trycktanken och gör inga modifieringar.
• Rikta aldrig tryckluft mot kroppen eller mot någon annan person.
Symboler
Läs noggrant igenom bruksanvisningen.
Använd hörselskydd.
Risk för elstötar.
Enheten är fjärrstyrd och kan starta utan förvarning.
Dra aldrig ur stickproppen eller stäng av ev. huvudströmbrytare för att stänga av kompressorn.
Använd alltid ON/OFF-knappen på kompressorn.

7
SVENSKA
1
2
4
3
5
6
7
8
9
10
11
Produktbeskrivning
Kompressorn bygger upp tryckluft som leds till trycktanken. När lufttrycket når max. i tanken stänger en
tryckströmbrytare av elmotorn som driver kompressorn. I samma ögonblick släpps luften i kompressorn
ut. Detta sker för att minska trycket så att kompressorn kan återstartas när trycket i tanken sjunker under
minimitrycket. Säkerhetsventilen känner av trycket i tanken och släpper ut luft om tryckströmbrytaren inte
skulle slå ifrån.
Knappar och funktioner
1. Luftfilter
2. Trycktank
3. Fönster för kontroll av oljenivå
4. Oljepåfyllning
5. Dräneringskran
6. Tryckmätare tank
7. Säkerhetsventil
8. ON/OFF
9. Reglerventil (justering av arbetstryck)
10. Luftutlopp
11. Tryckmätare arbetstryck

8
SVENSKA
101
104
Att komma igång
1. Montera hjulen på trycktanken och luftfiltret (1) på kompressorn (se bilderna).
2. Om ett transportlock är monterat i oljepåfyllningshålet (4), ta bort det och montera det riktiga locket.
3. Placera kompressorn på en ren, torr och välventilerad plats. Se till att den står stadigt och inte kan välta.
4. Se till att oljenivån ligger i den röda cirkeln i nivåfönstret (3).
5. Anslut nätkabeln till ett vägguttag som har 230 V.
OBS!
Innan kompressorn används första gången: Öppna dräneringskranen (5) i botten på trycktanken, starta (genom
att dra ON/OFF-knappen (8) rakt upp) och låt kompressorn gå i 10 min för att alla delar ska smörjas ordentligt.
Stäng därefter dräneringskranen.
Användning
1. Kontrollera oljenivån i nivåfönstret (3).
2. Anslut lämpligt verktyg: blåspistol, färgspruta, luftpåfyllare e.d.
3. Vid behov, läs i det anslutna verktygets bruksanvisning och ställ in det rekommenderade arbetstrycket
med reglerventilen (9).
4. När arbetet är avslutat och kompressorn stängs av ska trycket släppas manuellt genom att
säkerhetsventilen (7) dras ut.
• Använd kompressorolja SAE 30 vid temperaturer över +10 °C.
• Använd kompressorolja SAE 10 vid temperaturer under +10 °C.

9
SVENSKA
Skötsel och underhåll
• Byt olja första gången när kompressorn har gått 10 timmar. Lossa försiktigt kontrollfönstret (3)
som är av plast (använd ringnyckel eller hylsa så att inte fönstret skadas) och tappa ur oljan.
• Dra inte åt fönstret för hårt när det återmonteras.
• Byt därefter olja och rengör luftfiltret (1) var 120:e arbetstimme. Kontrollera också säkerhetsventilen (7)
och tryckmätarna (6 och 11).
• Kontrollera regelbundet att ventilationshålet i oljepåfyllningslocket (4) är öppet.
• Kontrollera regelbundet att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.
• Kontrollera regelbundet alla övriga fästen och anslutningar.
• Öppna dräneringskranen (5) för att släppa ut ev. kondens var 60:e arbetstimme.
• Rengör inte kompressorn eller tanken med lösningsmedel eller antändbara vätskor.
• Om kompressorn inte ska användas under en längre period, dra ur nätsladden, töm tanken på tryckluft
och dränera tanken med hjälp av kranen (5).
Felsökningsschema
Kompressorn startar inte. • Sitter nätkabeln i vägguttaget?
• Finns det ström i vägguttaget?
• Är nätkabeln skadad?
Kraftiga vibrationer eller
onormalt ljud.
• Kontrollera att alla fästbultar som håller kompressorn
mot tanken är ordentligt åtdragna.
• Kontrollera alla övriga fästen och anslutningar.
Kompressorn bygger inte
upp tryck i tanken och/eller
arbetstrycket är för lågt.
• Kontrollera att inte säkerhetsventilen läcker.
• Kontrollera att inte dräneringskranen läcker.
• Kontrollera alla slangar och anslutningar så att inga läckage finns.
• Luftfiltret är igensatt.
För hög oljekonsumtion. • För mycket olja i kompressorn.
• Ventilationshålen i oljepåfyllningslocket är igensatta.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Spänning 230 V/50 Hz
Motoreffekt 1100 W/1,5 hk
Varvtal 2850 rpm
Fri avgiven luftmängd vid 6 bar 121 l/min
Max. arbetstryck 8 bar
Genomlupen cylindervolym 180 l/min
Tank 24 l
Mått L × B × H 58 × 25,5 × 58 cm
Vikt 22 kg

10
NORSK
OFF ON
Kompressor 24
Art.nr. 18-1155 Modell ZB-0.07/8-XA4832-uk
40-7977 ZB-0.07/8-XA4832
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).
Sikkerhet
• Bruk alltid vernebriller og hørselvern mens kompressoren er i gang.
• Unngå elektrisk støt. Unngå kroppskontakt med jordede gjenstander som vannledninger, ovner etc.
• Bruk støvmaske ved støvete arbeider.
• Bruk aldri kompressoren i lokaler der brannfarlige væsker/emner eller gasser (bensin, løsemidler, parafin etc.)
oppbevares eller brukes.
• Bruk aldri ledningen for å starte/stoppe maskinen, men benytt ON/OFF-knappen.
• Trekk alltid ut støpselet og tøm trykktanken for luft før service og vedlikeholdsarbeider på maskinen.
• Trekk alltid ut støpselet og tøm trykktanken for luft når kompressoren skal flyttes til annen plass.
• Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som kan skade den.
• Trekk ikke kompressoren etter ledningen eller tilkoblede slanger. Når kompressoren skal flyttes på må man
bruke håndtakene.
• Dersom strømkabel eller støpsel skades, må det repareres av kyndig fagperson. Dette på grunn av fare for
brann og elektrisk støt.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de er riktig tilkoblet.
• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter. Det
må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de ikke har fått
instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
• La aldri barn leke med produktet.
• Man må ikke utføre sveisearbeider på trykktanken. Maskinen må heller ikke modifiseres.
• Rett aldri lufttrykket mot deg selv eller noen annen person.
Symboler
Les brukerveiledningen grundig
Bruk hørselsvern
Fare for elektrisk støt
Enheten er fjernstyrt og kan starte uten varsel
Trekk aldri ut støpselet eller skru av ev. hovedstrømbryter for å stenge kompressoren.
Bruk alltid kompressorens ON/OFF-knapp.

11
NORSK
1
2
4
3
5
6
7
8
9
10
11
Produktbeskrivelse
Kompressoren bygger opp trykkluft som føres til trykktanken. Når lufttrykket når maks. i tanken, vil en
trykkstrømbryter stenge el. motoren som driver kompressoren. Samtidig slippes luften ut fra kompressoren. Det-
te for å redusere trykket slik at kompressoren kan startes igjen når trykket i tanken synker til under minimumsni-
vået. Sikkerhetsventilen føler trykket i tanken og slipper ut luft hvis trykkstømbryteren ikke slår fra.
Knapper og funksjoner
1. Luftfilter
2. Trykktank
3. Vindu for kontroll av oljenivå
4. Oljepåfylling
5. Dreneringskran
6. Trykkmåler tank
7. Sikkerhetsventil
8. ON/OFF
9. Ventil (justering av arbeidstrykk)
10. Luftutløp
11. Trykkmåler arbeidstrykk

12
NORSK
101
104
Kom i gang
1. Monter hjulene på trykktanken og luftfilteret på kompressoren (se bilde).
2. Fjern transportlokket fra oljepåfyllingshullet (4), dersom det ikke allerede er gjort, og sett på det riktige lokket.
3. Oppbevar kompressoren på et tørt og godt ventilert sted.
4. Pass på at den blir stående stødig og ikke har mulighet til å velte.
5. Sjekk at oljenivået ligger i den røde sirkelen i nivåvinduet (3).
6. Apparatets støpsel skal plugges til et strømuttak som har 230 V.
OBS!
Før kompressoren brukes for første gang: Åpne dreneringskranen (5) på bunnen av trykktanken, start ved
å trekke ON/OFF-knappen (8) rett opp og la kompressoren gå i 10 min. for at alle delene skal bli godt smurt.
Lukk deretter dreneringskranen.
Bruk
1. Kontroller oljenivået i nivåvinduet (3).
2. Ønsket verktøy kobles til: Blåsepistol, malingssprøyte etc.
3. Dersom det er nødvendig: Se i bruksanvisningen til det tilkoblede verktøyet og still inn det anbefalte
arbeidstrykket med reguleringsventilen (9).
4. Når jobben er utført og kompressoren skal skrus av, skal trykket slippes ut manuelt ved at sikkerhetsventilen
(7) trekkes ut.
• Bruk kompressorolje SAE 30 ved temperaturer over +10 °C.
• Bruk kompressorolje SAE 10 ved temperaturer under +10 °C.

13
NORSK
Stell og vedlikehold
• Skift olje første gang når kompressoren har gått i 10 timer. Løsne forsiktig på kontrollvinduet (3) som er
av plast (bruk ringnøkkel eller hylse slik at ikke vinduet skades) og tapp ut oljen.
• Trekk ikke til for hardt når det festes igjen.
• Skift deretter olje og rengjør luftfilteret (1) hver 120. arbeidstime. Kontroller også sikkerhetsventilen (7)
og trykkmålerne (6 og 11).
• Kontroller regelmessig at ventilasjonshullet i oljepåfyllingslokket (4) er åpent.
• Kontroller regelmessig at alle festeskruer, som holder kompressoren til tanken, er trukket til.
• Kontroller regelmessig alle øvrige fester og tilkoblinger.
• Dreneringskranen (5) åpnes for å slippe ut ev. kondens hver 60. arbeidstime.
• Bruk ikke løsemidler eller andre antennbare væsker til rengjøring av kompressoren.
• Hvis kompressoren skal lagres over en lengre periode, trekk ut strømkabelen, tøm trykklufttanken
og drener tanken med kranen (5).
Feilsøking
Kompressoren starter ikke. • Er støpselet koblet til strømuttaket?
• Er det strøm i strømuttaket?
• Er strømkabelen skadet?
Kraftige vibrasjoner eller
unormal lyd.
• Kontroller at alle festeskruer, som holder kompressoren til tanken,
er trukket til.
• Kontroller øvrige fester og tilkoblinger.
Kompressoren bygger ikke
opp trykk i tanken og/eller
arbeidstrykket er for lavt.
• Kontroller at ikke sikkerhetsventilen lekker.
• Kontroller at ikke dreneringskranen lekker.
• Kontroller alle slanger og tilkoblinger. Påse at ingen av disse lekker.
• Tett luftfilter.
For høyt oljeforbruk. • For mye olje i kompressoren.
• Ventilasjonshullet i oljepåfyllingslokket er stengt.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Spenning 230 V / 50 Hz
Motoreffekt 1100 W/1,5 hk
Turtall 2850 rpm
Fri avgitt luftmengde ved 6 bar 121 l/min
Maks. arbeidstrykk 8 bar
Sylindervolum 180 l/min
Tank 24 l
Mål (l x b x h) 58 × 25,5 × 58 cm
Vekt 22 kg

14
SUOMI
OFF ON
Kompressori 24
Tuotenro 18-1155 Malli ZB-0.07/8-XA4832-uk
40-7977 ZB-0.07/8-XA4832
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme
oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen
tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Kompressoria käytettäessä tulee aina käyttää suojalaseja ja kuulosuojaimia.
• Vältä sähköiskuja! Vältä koskettamasta maadoitettuja esineitä, kuten vesijohtoja ja lämpöpattereita.
• Käytä pölyävissä töissä suojanaamaria.
• Älä koskaan käytä laitetta tiloissa, joissa käsitellään tai säilytetään palonarkoja nesteitä tai kaasuja
(esim. bensiini, liuottimet, nestekaasu).
• Älä sammuta tai käynnistä kompressoria virtajohdon avulla, käytä aina ON/OFF-painiketta.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin huoltoa.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin siirtämistä.
• Virtajohtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.
• Älä vedä kompressoria virtajohdosta tai kompressoriin liitetyistä letkuista. Siirrä kompressoria vain
kahvasta nostamalla.
• Jos virtajohto on vahingoittunut, sen saa vaihtaa vain ammattilainen. Näin vältetään sähköiskut ja tulipalot.
• Varmista, että kompressoriin liitetyt työkalut ja johdot on liitetty oikein ja ettei niiden kapasiteetti ole
kompressoria matalampi.
• Tuotetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi
kokemusta ja taitoja, eivät saa käyttää tuotetta ilman turvallisuudesta vastaavan henkilön antamia ohjeita.
• Älä anna lasten leikkiä tuotteella.
• Älä hitsaa painesäiliötä tai tee siihen muutoksia.
• Älä suuntaa paineilmaa itseäsi tai muita henkilöitä kohti.
Symbolit
Lue käyttöohje huolellisesti.
Käytä kuulosuojaimia.
Sähköiskuvaara.
Yksikkö on kauko-ohjattu ja voi käynnistyä ilman varoitusta.
Älä sammuta kompressoria päävirtakytkimestä tai irrottamalla pistoke pistorasiasta.
Sammuta kompressori aina ON/OFF-painikkeella.

15
SUOMI
1
2
4
3
5
6
7
8
9
10
11
Tuotekuvaus
Kompressori muodostaa paineilmaa, joka johdetaan painesäiliöön. Kun ilmanpaine saavuttaa säiliössä maksi-
mipaineen, painekytkin sammuttaa kompressorin sähkömoottorin. Samalla hetkellä kompressorin ilma pääsee
ulos. Näin paine pienenee, jotta kompressori voi käynnistyä uudelleen, kun säiliön paine laskee minimipaineen
alle. Varoventtiili säätelee säiliön painetta ja päästää ilmaa ulos, jos painekytkin ei toimi.
Painikkeet ja toiminnot
1. Ilmansuodatin
2. Painesäiliö
3. Öljymäärän tarkistusikkuna
4. Öljyntäyttöaukko
5. Tyhjennyshana
6. Säiliön painemittari
7. Varoventtiili
8. ON/OFF
9. Työpaineen säätöventtiili
10. Ilman ulostuloaukko
11. Työpaineen painemittari

16
SUOMI
101
104
Käytön aloittaminen
1. Asenna painesäiliöön pyörät ja kompressoriin ilmansuodatin (1) (kuten kuvissa).
2. Jos öljyntäyttöaukkoon (4) on asennettu kuljetuskansi, poista se ja asenna tilalle oikea kansi.
3. Sijoita kompressori puhtaaseen, kuivaan ja hyvin ilmastoituun paikkaan.
4. Varmista, että kompressori seisoo tukevasti eikä pääse kaatumaan.
5. Varmista, että öljymäärä on tarkistusikkunan (3) punaisen ympyrän sisällä.
6. Liitä virtajohto 230 V:n pistorasiaan.
Huom.!
Ennen ensimmäistä käyttökertaa: Avaa painesäiliön pohjalla oleva tyhjennyshana (5), käynnistä kompressori
vetämällä ON/OFF-painike (8) suoraan ylös ja anna kompressorin käydä 10 minuutin ajan, jotta kaikki osat
tulee voideltua kunnolla. Sulje tyhjennyshana.
Käyttö
1. Tarkista öljymäärä tarkistusikkunasta (3).
2. Liitä haluamasi työkalu, kuten puhalluspistooli, maaliruisku tai ilmantäyttölaite.
3. Lue tarvittaessa kompressoriin liitetyn työkalun käyttöohje ja säädä suositeltu työpaine säätöventtiilillä (9).
4. Kun työ on tehty ja kompressori sammutettu, päästä paine manuaalisesti ulos vetämällä varoventtiili (7) ulos.
• Käytä kompressoriöljyä SAE 30 yli +10 °C:n lämpötiloissa.
• Käytä kompressoriöljyä SAE 10 alle +10 °C:n lämpötiloissa.

17
SUOMI
Huolto ja ylläpito
• Vaihda öljy ensimmäisen kerran, kun kompressori on käynyt 10 tuntia. Irrota muovinen tarkistusikkuna (3)
varovasti (käytä kiintoavainta tai hylsyä, jotta ikkuna ei vahingoitu) ja valuta öljy ulos.
• Älä kiristä ikkunaa liian tiukalle, kun asennat sen takaisin.
• Vaihda öljy ja puhdista ilmansuodatin (1) joka 120. työtunti. Tarkista myös varoventtiili (7) ja painemittarit (6 ja 11).
• Tarkista säännöllisesti, että öljyntäyttöaukon (4) kannessa oleva ilmastointireikä on auki.
• Tarkista säännöllisesti, että kaikki kiinnityspultit, jotka pitävät kompressorin tankkia vasten, on kiristetty kunnolla.
• Tarkista muut kiinnikkeet ja liitännät säännöllisesti.
• Päästä mahdollinen kondenssivesi ulos avaamalla tyhjennyshana (5) joka 60. työtunti.
• Älä puhdista kompressoria tai säiliötä liuottimilla tai helposti syttyvillä nesteillä.
• Jos kompressori on pitkään käyttämättä, irrota virtajohto pistorasiasta, tyhjennä säiliö paineilmasta ja
tyhjennä säiliö hanalla (5).
Vianhakutaulukko
Kompressori ei käynnisty. • Tarkista, että virtajohto on pistorasiassa.
• Tarkasta, että pistorasiassa on virtaa.
• Tarkasta, ettei virtajohto ole vahingoittunut.
Kompressori tärisee
voimakkaasti tai pitää
epänormaalia ääntä.
• Tarkista, että kaikki kiinnityspultit, jotka pitävät kompressorin
tankkia vasten, on kiristetty kunnolla.
• Tarkista kaikki muut kiinnikkeet ja liitännät.
Kompressori ei muodosta
säiliöön painetta ja/tai
työpaine on liian matala.
• Tarkista, ettei varoventtiili vuoda.
• Tarkista, ettei tyhjennyshana vuoda.
• Tarkista, etteivät mitkään letkut ja liitännät vuoda.
• Tarkista, ettei suodatin ole tukossa.
Kompressori kuluttaa
liikaa öljyä.
• Kompressorissa on liikaa öljyä.
• Öljyntäyttöaukon kannen tuuletusreiät ovat tukossa.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Jännite 230 V/50 Hz
Moottorin teho 1100 W/1,5 hv
Kierrosluku 2850 kierr./min
Tuotto vastapaineella (6 baaria) 121 l/min
Maksimityöpaine 8 baaria
Tuotto ilman vastapainetta 180 l/min
Säiliö 24 l
Mitat P×L×K 58 × 25,5 × 58 cm
Paino 22 kg

18
Declaration of Conformity
Hereby, Clas Ohlson AB, declares that the machinery:
Air Compressor Cotech
Art. no: 18-1155 Model: ZB-0.07/8-XA4832-uk
Art. no: 40-7977 Model: ZB-0.07/8-XA4832
Complies with the provisions of the following Directives:
2006/42/EC MACHINERY DIRECTIVE
2004/108/EC EMC DIRECTIVE
Complies with the provisions of the following harmonized standards:
EN 1012-1:1996
EN 60204-1:JUNE 2006+A1:2009
EN 55014-1:2006
EN 55014-2:1997/+A1:2001/+A2:2008
EN 61000-3-2:2006
EN 61000-3-3:2008
Insjön, Sweden, December 2010
Klas Balkow
President
Clas Ohlson, 793 85 Insjön, Sweden

19

SVERIGE
KUNDTJÄNST Tel: [phone]
Fax: [phone]
E-post: [e-mail]
INTERNET www.clasohlson.se
BREV Clas Ohlson AB, 793 85 INSJÖN
NORGE
KUNDESENTER Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [e-mail]
INTERNETT www.clasohlson.no
POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
SUOMI
ASIAKASPALVELU Puh.: 020 111 2222
Sähköposti: [e-mail]
INTERNET www.clasohlson.fi
OSOITE Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI
UNITED KINGDOM
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
INTERNET www.clasohlson.co.uk

