CO/Tech ZB-0.12/8-50FL User manual

ENGLISH
SVENSKANORSKSUOMI
DEUTSCH
Important!
Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den innan
du använder utrustningen. Spara manualen
för framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg
om at du forstår dem før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.
Tärkeää tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Wichtiger Hinweis:
Vor Inbetriebnahme die komplette
Bedienungsanleitung durchlesen und
aufbewahren.
Art.no Model
18-3428 ZB-0.12/8-50FL-UK
40-8311 ZB-0.12/8-50FL
Air Compressor
Kompressor
Kompressor
Kompressori
Kompressor
Ver. 20141203
Original instructions
Bruksanvisning i original
Original bruksanvisning
Alkuperäinen käyttöohje
Original Bedienungsanleitung

2

3
ENGLISH
Air Compressor 50
Art.no 18-3428 Model ZB-0.12/8-50FL-UK
40-8311 ZB-0.12/8-50FL
Please read the entire instruction manual before using the product and save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical data.
If you have any questions regarding technical problems please contact Customer Services.
Safety
• Always use ear defenders and safety goggles when using the compressor.
• Reduce the risk of electric shocks. Avoid body contact with earthed objects such as
water pipes and radiators.
• Use a face mask for dusty work.
• Never use the compressor in areas where flammable liquids/materials or gases (petrol, solvents,
gas cylinders) are stored or used.
• Never switch the compressor off by pulling out the plug, always use the ON/OFF button.
• Always unplug the mains lead and empty the pressure vessel of air before servicing or repairing
the compressor.
• Always unplug the mains lead and empty the pressure vessel of air before moving the compressor.
• Make sure that the mains lead does not come into contact with heat, oil, or sharp edges.
• Never move the compressor around by pulling the mains lead or air hoses. The compressor must only
be moved using the handle.
• If the mains lead is damaged, to prevent any risk of fire or electrocution, it must only be replaced
by a qualified electrician.
• Make sure that any air hoses and air tools connected to the compressor are rated to withstand the pressure
generated by the compressor and that they are connected correctly.
• This product must not be used by anyone (including children) suffering from physical or mental impairment.
This product should not be used by anyone that has not read the instruction manual unless they have been
instructed in its use by someone who will take responsibility for their safety.
• Never let children play with the product.
• Do not weld or in any way modify the pressure vessel.
• Never aim compressed air at yourself or any other person.

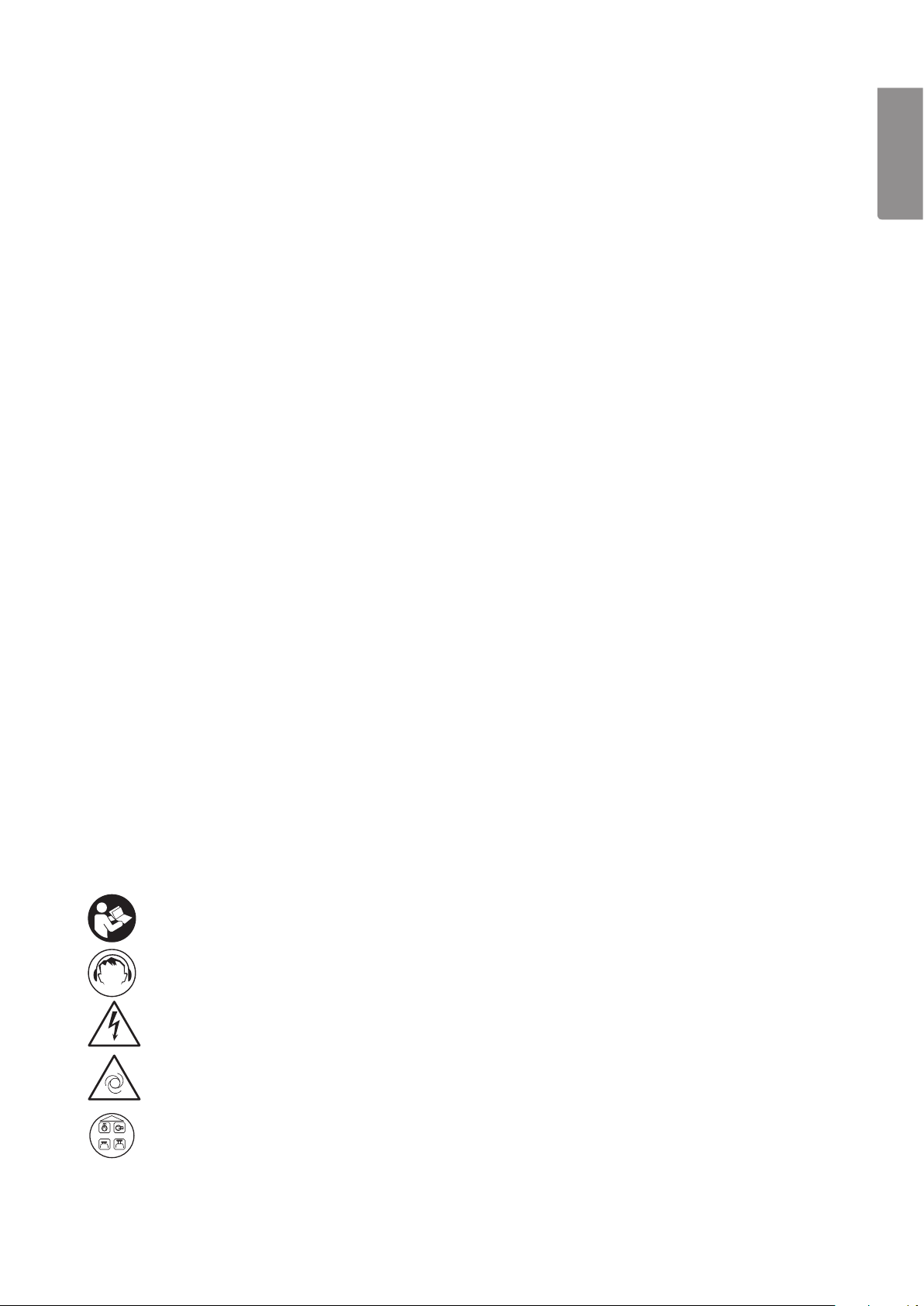

Safety symbols
Read the entire instruction manual carefully.
Use ear defenders.
Risk of electric shock.
This unit is remote controlled and can start without warning.
Never switch off the compressor by pulling out the plug or using the isolator switch (if fitted).
Always use the ON/OFF button on the compressor.
OFF ON

4
ENGLISH
101
102
3
4
5
6
7
9
10
11
12
8
13

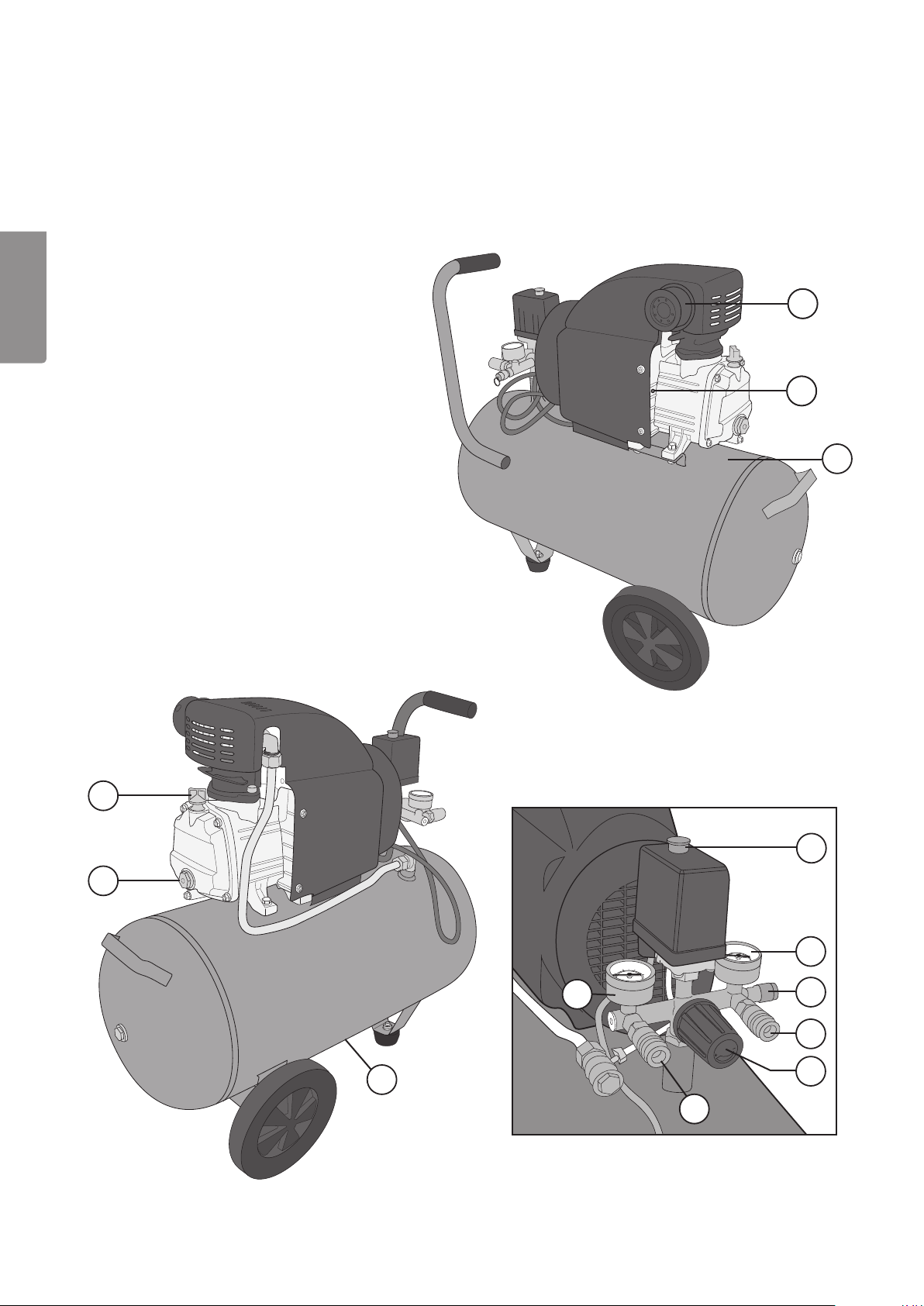

Fig. 1
Fig. 2
Fig. 3
Product description
The compressor increases the pressure of the air which is pumped into the pressure vessel. When the air
pressure in the vessel reaches max, a pressure switch switches off the motor driving the compressor. At the
same moment, the air in the compressor is released. This occurs to reduce the pressure in the compressor
so that it can restart when the pressure drops to below the minimum pressure. A safety valve releases the air
in the pressure vessel if the pressure switch should fail to turn the motor off.
Buttons and functions
1. Air filter
2. Motor overload cut-out
3. Pressure vessel
4. Oil level display window
5. Oil filler cap
6. Drain tap (under pressure vessel)
7. Pressure gauge – working pressure
8. ON/OFF
9. Pressure gauge - vessel
10. Safety valve
11. Air outlet (unregulated)
12. Pressure regulator (working pressure)
13. Air outlet (regulated, controlled by valve)

5
ENGLISH

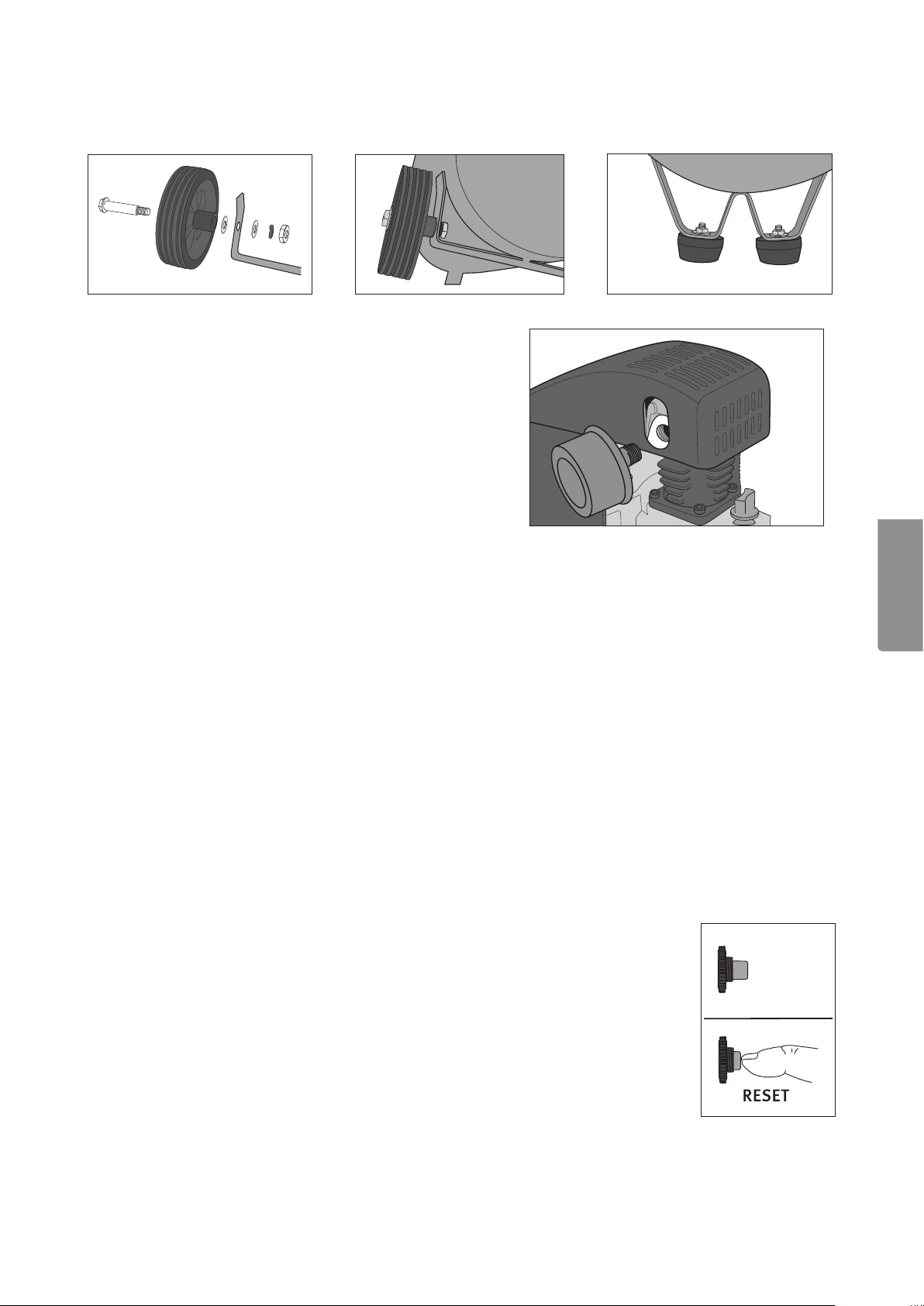

Fig. 4 Fig. 5 Fig. 6
Fig. 7
Getting started
1. Attach the wheels and rubber feet (Fig. 4–6) to the pressure vessel.
2. Attach the air filter to the compressor. Fig. 7.
3. Place the compressor in a dry and well ventilated place.
4. Make sure that it is stable and cannot tip over.
5. Make sure that the oil level is up to the red circle in the oil
level window (4).
6. Connect the mains lead to a permanently installed 230 V
wall socket.
N.B.
Before using the compressor for the first time: Open the drain tap
(6) in the bottom of the pressure vessel, switch the compressor
on using the ON/OFF button (9) and let it run for 10 minutes to
lubricate all the moving parts. Close the drain tap.
Use
1. Check the oil level in the window (4).
2. Attach a suitable air tool: blow gun, spray gun, tyre inflator, etc.
3. If necessary: Read the instruction manual of the connected air tool and set the recommended working
pressure using the regulator (12).
4. When you have finished work and the compressor has been turned off, the pressure must be released
by pulling out the safety valve (10).
• Use SAE 30 compressor oil at temperatures over +10 °C.
• Use SAE 10 compressor oil at temperatures under +10 °C.
Motor overload cut-out
If the safety cut-out has tripped, the motor has been overloaded in some way.
The button on the motor overload cut-out (2) will pop out a couple of millimetres
when it has been tripped and is reset by pushing it back in.
There are a number of possible reasons why the overload cut-out might trip such as
a voltage drop caused by the use of long extension leads, low ambient temperature
(under 10°C), or that the pressure switch is not used to turn the compressor on/off in
the event of a power cut for example.

6
ENGLISH
Care and maintenance
• The compressor’s first oil change should be done after 10 hours of operation.
• Thereafter, the oil should then be changed and the air filter (1) cleaned after every 120 hours of use.
• Check the safety valve (10) by pulling its ring. If the safety valve works (and there is pressure in the pressure
vessel ) air should escape through the safety valve.
• Regularly check that the ventilation port in the oil filler cap (5) is open.
• Regularly check that all bolts holding the compressor and pressure vessel together are tight.
• Make it a habit to open the drain tap (6) to release any trapped condensation in the pressure vessel .
• Do not clean the compressor or pressure vessel with solvents or flammable liquids.
• If the compressor is not to be used for an extended period: Unplug it from the mains, empty the pressure
vessel and drain it using the drain tap (6).
Changing the oil
1. Turn off and unplug the compressor from the wall socket before changing the oil.
2. Remove the oil filler plug (5).
3. Carefully loosen the drain screw under the oil display window (4) and empty the oil into a proper receptacle.
Tip the compressor so that all oil is emptied.
4. Once this is done refit the drain screw.
5. Replace with new oil until the oil reaches the middle of the oil-display window.
6. Refit the oil filler plug.
Oil capacity: Approx 2.5 dl
• Use SAE 30 compressor oil at temperatures above +10˚C.
• Use SAE 10 compressor oil at temperatures below +10˚C.
Compressor oil is especially designed for compressors, e.g. it has additives that prevent foaming.
If no compressor oil is available then SAE 10-30 engine oil can be used as a substitute.
Troubleshooting guide
The compressor does
not start.
• Is it plugged into a wall socket?
• Is the wall socket live?
• Has the motor’s overload protection tripped? Reset by pushing in the button (2).
• Is the mains lead damaged?
Heavy vibrations and/
or unusual sounds.
• Check that all bolts holding the compressor and pressure vessel together are tight.
• Check all other joints and connections.
No pressure build-up
in vessel or pressure
too low.
• Make sure the safety valve is not leaking.
• Make sure the drain tap is not leaking.
• Check all hose connections for leaks.
• Air filter is clogged.
Oil consumption
too high.
• Too much oil in the compressor.
• The ventilation hole in the oil filler cap is clogged.
Disposal
Follow local ordinances when disposing of this product. If you are unsure of how to dispose of this product,
please contact your local authority.
Specifications
Voltage 230 V/50 Hz
Power output 1800 W/2.5 hp
Speed 2850 rpm
Free air delivery at 6 bar pressure 193 l/min
Max. working pressure 8 bar
Air displacement 257 l/min
Pressure vessel 50 l
Size L × W × H 75×40×69 cm
Weight 35 kg

7
SVENSKA
Kompressor 50
Art.nr 18-3428 Modell ZB-0.12/8-50FL-UK
40-8311 ZB-0.12/8-50FL
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• Bär alltid skyddsglasögon och hörselskydd vid kompressorarbete!
• Undvik elektrisk stöt! Undvik kroppskontakt med jordade föremål som vattenledningar, element etc.
• Använd skyddsmask vid dammande arbeten.
• Använd aldrig kompressorn i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin, lösningsmedel,
gasol etc.) förvaras eller används.
• Använd aldrig nätsladden för att starta eller stänga av kompressorn, använd alltid ON/OFF-knappen.
• Dra alltid ur nätkabeln ur vägguttaget och töm trycktanken på luft innan service eller underhåll utförs.
• Dra alltid ur nätkabeln ur vägguttaget och töm trycktanken på luft innan kompressorn flyttas.
• Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.
• Dra inte kompressorn i nätkabeln eller i anslutna slangar. Flytta kompressorn endast genom
att använda handtaget.
• Om nätsladden skadats får den, för att undvika risk för elektrisk stöt eller brand ska undvikas,
endast bytas av kvalificerad yrkesman.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är
korrekt anslutna.
• Produkten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga.
Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått
instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med produkten.
• Svetsa inte på trycktanken och gör inga modifieringar.
• Rikta aldrig tryckluft mot kroppen eller mot någon annan person.
Säkerhetssymboler
Läs noggrant igenom bruksanvisningen.
Använd hörselskydd.
Risk för elstötar.
Enheten är fjärrstyrd och kan starta utan förvarning.
Dra aldrig ur stickproppen eller slå av ev. huvudströmbrytare för att stänga av kompressorn.
Använd alltid ON/OFF-knappen på kompressorn.
OFF ON

8
SVENSKA
101
102
3
4
5
6
7
9
10
11
12
8
13
Bild 1
Bild 2
Bild 3
Produktbeskrivning
Kompressorn bygger upp tryckluft som leds till trycktanken. När lufttrycket når max i tanken stänger en tryck-
strömbrytare av elmotorn som driver kompressorn. I samma ögonblick släpps luften i kompressorn ut. Detta
sker för att minska trycket så att kompressorn kan återstartas när trycket i tanken sjunker under minimitrycket.
Säkerhetsventilen känner av trycket i tanken och släpper ut luft om tryckströmbrytaren inte skulle slå ifrån.
Knappar och funktioner
1. Luftfilter
2. Motorskydd
3. Trycktank
4. Fönster för kontroll av oljenivå
5. Oljepåfyllning
6. Dräneringskran (mitt under tanken)
7. Tryckmätare arbetstryck
8. ON/OFF
9. Tryckmätare tank
10. Säkerhetsventil
11. Luftutlopp (oreglerat)
12. Reglerventil (justering av arbetstryck)
13. Luftutlopp (reglerat, styrs av reglerventilen)

9
SVENSKA
Att komma igång
1. Montera hjulen och gummifötterna (bild 4–6) på trycktanken.
2. Montera luftfiltret på kompressorn (bild 7).
3. Placera kompressorn på en ren, torr och välventilerad plats.
4. Se till att den står stadigt och inte kan välta.
5. Se till att oljenivån ligger i den röda cirkeln i nivåfönstret (4).
6. Anslut nätkabeln till ett vägguttag som har 230 V.
OBS!
Innan kompressorn används första gången:
öppna dräneringskranen (6) i botten på trycktanken, starta
(genom att dra ON/OFF-knappen rakt upp) och låt kompressorn
gå i 10 min för att alla delar ska smörjas ordentligt.
Stäng därefter dräneringskranen.
Bild 4 Bild 5 Bild 6
Bild 7
Användning
1. Kontrollera oljenivån i nivåfönstret (4).
2. Anslut lämpligt verktyg: blåspistol, färgspruta, luftpåfyllare e.d.
3. Om det är nödvändigt: läs i det anslutna verktygets bruksanvisning och ställ in det rekommenderade
arbetstrycket med reglerventilen (12).
4. När arbetet är avslutat och kompressorn stängs av ska trycket släppas manuellt genom att
säkerhetsventilen (10) dras ut.
• Använd kompressorolja SAE 30 vid temperaturer över +10 ºC.
• Använd kompressorolja SAE 10 vid temperaturer under +10 ºC.
Motorskydd
Om motorskyddet löst ut har motorn varit överbelastad av någon orsak.
Knappen på motorskyddet (2) hoppar ut några millimeter när det har löst ut.
Det återställes genom att man trycker in knappen igen.
Det kan finnas flera orsaker till att motorskyddet löser ut, t.ex. spänningsfall pga.
långa skarvsladdar, låg omgivningstemperatur (redan under 10°C kan problem uppstå)
eller att tryckströmbrytaren inte använts vid av/påslag, t.ex. vid strömavbrott.

10
SVENSKA
Skötsel och underhåll
• Byt olja i kompressorn första gången efter 10 driftstimmar.
• Byt därefter olja och rengör luftfiltret (1) var 120:e driftstimme.
• Kontrollera säkerhetsventilen (10) genom att dra i den fjäderbelastade ringen. Om säkerhetsventilen fungerar
(och det är tryck i tanken) ska luften pysa ut vid säkerhetsventilen.
• Kontrollera regelbundet att ventilationshålet i oljepåfyllningslocket (5) är öppet.
• Kontrollera regelbundet att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.
• Ta för vana att regelbundet öppna dräneringskranen (6) för att släppa ut ev. kondensvatten ur tanken.
• Rengör inte kompressorn eller tanken med lösningsmedel eller antändbara vätskor.
• Om kompressorn inte ska användas under en längre period: dra ur nätsladden, töm tanken på tryckluft och
dränera tanken med kranen (6).
Oljebyte
1. Stäng av kompressorn och dra ur stickproppen före oljebyte!
2. Ta bort oljepåfyllningslocket (5).
3. Lossa försiktigt avtappningsskruven under kontrollfönstret (4) och tappa ur oljan i ett lämpligt kärl.
Luta kompressorn så att all olja rinner ut.
4. Låt all olja rinna ur kompressorn och skruva sedan fast avtappningsskruven.
5. Häll i ny olja så att nivån är mitt på kontrollfönstret.
6. Montera oljepåfyllningslocket.
Oljerymd: ca 2,5 dl.
• Använd kompressorolja SAE 30 vid temperaturer över +10 °C.
• Använd kompressorolja SAE 10 vid temperaturer under +10 °C.
Kompressorolja är speciellt anpassad för kompressorer, bl.a. har kompressoroljan tillsatser som gör att
den inte skummar. Finns inte kompressorolja kan motorolja SAE 10-30 användas.
Felsökningsschema
Kompressorn startar inte. • Sitter nätkabeln i vägguttaget?
• Finns det ström i vägguttaget?
• Har motorskyddet löst ut? Återställ genom att trycka in knappen (2).
• Är nätkabeln skadad?
Kraftiga vibrationer eller
onormalt ljud.
• Kontrollera att alla fästbultar som håller kompressorn mot tanken
är ordentligt åtdragna.
• Kontrollera alla övriga fästen och anslutningar.
Kompressorn bygger inte
upp tryck i tanken och/eller
arbetstrycket är för lågt.
• Kontrollera att inte säkerhetsventilen läcker.
• Kontrollera att inte dräneringskranen läcker.
• Kontrollera alla slangar och anslutningar så att inga läckage finns.
• Luftfiltret är igensatt.
För hög oljekonsumtion. • För mycket olja i kompressorn.
• Ventilationshålen i oljepåfyllningslocket är igensatta.

11
SVENSKA
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Spänning 230 V/50 Hz
Motoreffekt 1800 W/2,5 hk
Varvtal 2850 rpm
Fri avgiven luftmängd vid 6 bar 193 l/min
Max arbetstryck 8 bar
Genomlupen cylindervolym 257 l/min
Tank 50 l
Mått L × B × H 75×40×69 cm
Vikt 35 kg

12
NORSK
Kompressor 50
Art.nr 18-3428 Modell ZB-0.12/8-50FL-UK
40-8311 ZB-0.12/8-50FL
Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig bruk. Vi reserverer oss mot
ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med
vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Bruk alltid vernebriller og hørselvern mens kompressoren er i gang.
• Unngå elektrisk støt. Unngå kroppskontakt med jordede gjenstander som vannledninger, ovner etc.
• Bruk støvmaske ved støvete arbeider.
• Bruk aldri kompressoren i lokaler der brannfarlige væsker/emner eller gasser (bensin, løsemidler, parafin etc.)
oppbevares eller brukes.
• Bruk aldri ledningen for å starte/stoppe maskinen, men benytt ON/OFF-knappen.
• Trekk alltid ut støpselet og tøm trykktanken for luft før service og vedlikeholdsarbeider på maskinen.
• Trekk alltid ut støpselet og tøm trykktanken for luft når kompressoren skal flyttes til annen plass.
• Påse at strømledningen ikke kommer i kontakt med varme, olje, skarpe kanter eller annet som
kan skade den.
• Trekk ikke kompressoren etter ledningen eller tilkoblede slanger. Når kompressoren skal flyttes på
må man bruke håndtakene.
• Dersom strømkabel eller støpsel skades, må det repareres av kyndig fagperson umiddelbart. Dette på grunn
av fare for brann og elektrisk støt.
• Påse at tilkoblede verktøy og slanger ikke har lavere kapasitet enn kompressoren og at de er riktig tilkoblet.
• Produktet må ikke brukes av personer (inkl. barn) med begrensede fysiske eller mentale ferdigheter.
Det må heller ikke benyttes av personer som ikke har tilstrekkelig erfaring og kunnskap, dersom de
ikke har fått instruksjoner om bruken av noen som har ansvaret for deres sikkerhet.
• La aldri barn leke med produktet.
• Man må ikke utføre sveisearbeider på trykktanken. Maskinen må heller ikke modifiseres.
• Rett aldri lufttrykket mot deg selv eller noen annen person.
Sikkerhetssymboler
Les brukerveiledningen grundig.
Bruk hørselsvern.
Fare for elektrisk støt.
Enheten er fjernstyrt og kan starte uten forvarsel.
Trekk aldri ut støpselet eller skru av ev. hovedstrømbryter for å stenge kompressoren.
Bruk alltid kompressorens ON/OFF-knapp.
OFF ON

13
NORSK
101
102
3
4
5
6
7
9
10
11
12
8
13
Fig. 1
Fig. 2
Fig. 3
Produktbeskrivelse
Kompressoren bygger opp trykkluft som føres til trykktanken. Når lufttrykket når maks i tanken, vil en trykk-
strømbryter stenge elmotoren som driver kompressoren. Samtidig slippes luften ut fra kompressoren. Dette for
å redusere trykket slik at kompressoren kan startes igjen når trykket i tanken synker til under minimumsnivået.
Sikkerhetsventilen registrerer trykket i tanken og slipper ut luft hvis trykkstømbryteren ikke slår seg av.
Knapper og funksjoner
1. Luftfilter
2. Motorvern
3. Trykktank
4. Vindu for kontroll av oljenivå
5. Lokk til oljetank
6. Dreneringskran (midt under tanken)
7. Trykkmåler arbeidstrykk
8. ON/OFF -bryter
9. Trykkmåler tank
10. Sikkerhetsventil
11. Luftutløp (uregulert)
12. Ventil (justering av arbeidstrykk)
13. Luftutløp (regulert, styres av ventil)

14
NORSK
2. Monter luftfilteret på kompressoren, se fig 7.
3. Oppbevar kompressoren på et tørt og godt ventilert sted.
4. Pass på at den blir stående stødig og ikke har mulighet
til å velte.
5. Sjekk at oljenivået ligger i den røde sirkelen i nivåvinduet (4).
6. Apparatets støpsel skal plugges til et strømuttak med 230 V.
OBS!
Før kompressoren brukes for første gang: åpne dreneringskranen (6)
på bunnen av trykktanken, start ved å trekke ON/OFF-knappen
rett opp og la kompressoren gå i 10 min. så alle delene blir smurt.
Lukk deretter dreneringskranen.
Fig. 4 Fig. 5 Fig. 6
Fig. 7
Bruk
1. Kontroller oljenivået i nivåvinduet (4).
2. Ønsket verktøy kobles til: blåsepistol, malingssprøyte etc.
3. Dersom det er nødvendig: les bruksanvisningen til det tilkoblede verktøyet og still inn det anbefalte
arbeidstrykket med reguleringsventilen (12).
4. Når jobben er utført og kompressoren stenges skal trykket slippes manuelt ved at sikkerhetsventilen (10)
trekkes ut.
• Bruk kompressorolje SAE 30 ved temperaturer over +10 ºC.
• Bruk kompressorolje SAE 10 ved temperaturer under +10 ºC.
Motorvern
Hvis motorvernet er utløst kan årsaken være at motoren har blitt utsatt for overbelastning.
Knappen på motorvernet (2) spretter ut noen millimeter når vernet utløses. Motoren startes
igjen ved at knappen trykkes inn.
Det kan være flere årsaker til at motorvernet utløses, f.eks. spenningsfall p.g.a. for lang
skjøteledning, lav temperatur (allerede like under 10°C kan det oppstå problemer) eller at
trykkstrømbryteren ikke er benyttet ved av-/påslag f.eks. ved strømbrudd.
Kom i gang
1. Monter hjulene og gummiføttene på trykktanken (se fig. 4-6).

15
NORSK
Stell og vedlikehold
• Første oljeskift på kompressoren skal utføres etter 10 driftstimer.
• Skift deretter olje og rengjør luftfilteret (1) hver 120. driftstime.
• Kontroller sikkerhetsventilen (10) ved å trekke i den fjærbelastede ringen. Hvis sikkerhetsventilen virker,
og det er trykk i tanken, skal luften sive ut ved sikkerhetsventilen.
• Kontroller regelmessig at ventilasjonshullet i oljelokket (5) er åpent.
• Kontroller regelmessig at alle festeskruer som holder kompressoren til tanken, er trukket til.
• Dreneringskranen (6) skal åpnes regelmessig for å slippe ut eventuelt kondens fra tanken.
• Bruk ikke løsemidler eller andre brennbare væsker til rengjøring av kompressoren.
• Hvis kompressoren skal lagres over en lengre periode: trekk ut strømkabelen, tøm trykklufttanken og åpne
dreneringskranen (6).
Oljeskift
1. Skru av kompressoren og trekk ut støpselet, før oljeskift.
2. Fjern oljelokket (5).
3. Løsne forsiktig på tappeskruen under kontrollvinduet (4) og tapp ut oljen i et passende kar. Hell litt på
kompressoren slik at oljen renner ut.
4. La all oljen renne ut av kompressoren og skru fast tappeskruen igjen.
5. Fyll på ny olje slik at oljenivået dekker opp til midten på kontrollvinduet.
6. Sett tilbake lokket.
Oljetanken rommer ca. 2,5 dl.
• Benytt kompressorolje type SAE 30 ved temperaturer over +10 °C.
• Benytt kompressorolje type SAE 10 ved temperaturer under +10 °C.
Denne oljen er spesielt tilpasset kompressorer og inneholder bl.a. tilsetningsstoffer som gjør at den ikke
skummer. Hvis man ikke får tak i kompressoroljen kan motorolje type SAE 10-30 benyttes.
Feilsøking
Kompressoren starter
ikke.
• Er støpselet koblet til strømuttaket?
• Er det strøm i strømuttaket?
• Motorbeskyttelsen er utløst. Still tilbake ved å trykke inn knappen (2).
• Er strømkabelen skadet?
Kraftige vibrasjoner
eller unormal lyd.
• Kontroller at alle festeskruer, som holder kompressoren til tanken, er trukket til.
• Kontroller øvrige fester og tilkoblinger.
Kompressoren bygger
ikke opp trykk i tanken
og/eller arbeidstrykket
er for lavt.
• Kontroller at ikke sikkerhetsventilen lekker.
• Kontroller at ikke dreneringskranen lekker.
• Kontroller alle slanger og tilkoblinger. Påse at ingen av disse lekker.
• Tett luftfilter.
For høyt oljeforbruk. • For mye olje i kompressoren.
• Ventilasjonshullet i oljelokket er stengt.

16
NORSK
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Ved usikkerhet,
ta kontakt med lokale myndigheter.
Spesifikasjoner
Spenning 230 V/50 Hz
Motoreffekt 1800 W/2,5 hk
Turtall 2850 rpm
Fritt avgitt luftmengde ved 6 bar 193 l/min
Maks arbeidstrykk 8 bar
Sylindervolum 257 l/min
Tank 50 l
Mål (l x b x h) 75×40×69 cm
Vekt 35 kg

17
SUOMI
Kompressori 50
Tuotenro 18-3428 Malli ZB-0.12/8-50FL-UK
40-8311 ZB-0.12/8-50FL
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten
tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia,
ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Kompressoria käytettäessä tulee aina käyttää suojalaseja ja kuulosuojaimia.
• Vältä sähköiskuja! Vältä koskettamasta maadoitettuja esineitä, kuten vesijohtoja ja lämpöpattereita.
• Käytä pölyävissä töissä suojanaamaria.
• Älä koskaan käytä laitetta tiloissa, joissa käsitellään tai säilytetään palonarkoja nesteitä tai kaasuja
(esim. bensiini, liuottimet, nestekaasu).
• Älä sammuta tai käynnistä kompressoria virtajohdon avulla, käytä aina ON/OFF-painiketta.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin huoltoa.
• Irrota virtajohto pistorasiasta ja tyhjennä painesäiliö ilmasta ennen kompressorin siirtämistä.
• Virtajohtoa ei saa altistaa kuumuudelle, öljylle tai teräville esineille.
• Älä vedä kompressoria virtajohdosta tai kompressoriin liitetyistä letkuista. Siirrä kompressoria
vain kahvasta nostamalla.
• Jos virtajohto on vahingoittunut, sen saa vaihtaa vain ammattilainen. Näin vältetään sähköiskut ja tulipalot.
• Varmista, että kompressoriin liitetyt työkalut ja johdot on liitetty oikein ja ettei niiden kapasiteetti ole
kompressoria matalampi.
• Tuotetta saavat käyttää aikuiset, joilla ei ole fyysisiä tai psyykkisiä rajoitteita. Henkilöt, joilla ei ole riittävästi
kokemusta ja taitoja, eivät saa käyttää tuotetta ilman turvallisuudesta vastaavan henkilön antamia ohjeita.
• Älä anna lasten leikkiä tuotteella.
• Älä hitsaa painesäiliötä tai tee siihen muutoksia.
• Älä suuntaa paineilmaa itseäsi tai muita henkilöitä kohti.
Turvallisuussymbolit
Lue käyttöohje huolellisesti.
Käytä kuulosuojaimia.
Sähköiskuvaara.
Yksikkö on kauko-ohjattu ja voi käynnistyä ilman varoitusta.
Älä sammuta kompressoria päävirtakytkimestä tai irrottamalla pistoke pistorasiasta.
Sammuta kompressori aina ON/OFF-painikkeella.
OFF ON

18
SUOMI
101
102
3
4
5
6
7
9
10
11
12
8
13
Fig. 1
Fig. 2
Fig. 3
Tuotekuvaus
Kompressori muodostaa paineilmaa, joka johdetaan painesäiliöön. Kun ilmanpaine saavuttaa säiliössä maksi-
mipaineen, painekytkin sammuttaa kompressorin sähkömoottorin. Samalla kompressorin ilma pääsee ulos.
Näin paine pienenee, jotta kompressori voi käynnistyä uudelleen, kun säiliön paine laskee minimipaineen alle.
Varoventtiili säätelee säiliön painetta ja päästää ilmaa ulos, jos painekytkin ei toimi.
Painikkeet ja toiminnot
1. Ilmansuodatin
2. Moottorisuoja
3. Painesäiliö
4. Öljymäärän tarkistusikkuna
5. Öljyntäyttöaukko
6. Tyhjennyshana (keskellä säiliön alla)
7. Työpaineen painemittari
8. ON/OFF
9. Säiliön painemittari
10. Varoventtiili
11. Ilman ulostuloaukko (säännöstelemätön)
12. Työpaineen säätöventtiili
13. Ilman ulostuloaukko (säätöventtiili ohjaa
säännöstelyä)

19
SUOMI
2. Asenna kompressoriin ilmansuodatin. Kuva 7.
3. Sijoita kompressori puhtaaseen, kuivaan ja hyvin
ilmastoituun paikkaan.
4. Varmista, että kompressori seisoo tukevasti eikä pääse
kaatumaan.
5. Varmista, että öljymäärä on tarkistusikkunan (4) punaisen
ympyrän sisällä.
6. Liitä virtajohto 230 V:n pistorasiaan.
Huom.!
Ennen ensimmäistä käyttökertaa: Avaa painesäiliön pohjalla
oleva tyhjennyshana (6), käynnistä kompressori vetämällä
ON/OFF-painike suoraan ylös ja anna kompressorin käydä
10 minuutin ajan, jotta kaikki osat tulee voideltua kunnolla.
Sulje tyhjennyshana.
Kuva 4 Kuva 5 Kuva 6
Kuva 7
Käyttö
1. Tarkista öljymäärä tarkistusikkunasta (4).
2. Liitä haluamasi työkalu, kuten puhalluspistooli, maaliruisku tai ilmantäyttölaite.
3. Lue tarvittaessa kompressoriin liitetyn työkalun käyttöohje ja säädä suositeltu työpaine säätöventtiilillä (12).
4. Kun työ on tehty ja kompressori sammutettu, päästä paine manuaalisesti ulos vetämällä varoventtiili (10) ulos.
• Käytä kompressoriöljyä SAE 30 yli +10 ºC:n lämpötiloissa.
• Käytä kompressoriöljyä SAE 10 alle +10 ºC:n lämpötiloissa.
Moottorisuoja
Jos moottorisuoja on lauennut, on moottori ollut jostain syystä ylikuormittunut.
Moottorisuojan lauetessa moottorisuojassa oleva painike (2) ponnahtaa ulospäin
muutaman millimetrin. Moottorisuoja palautetaan painamalla painike takaisin sisään.
Moottorisuojan laukeamisen syynä saattaa olla esim. pitkistä jatkojohdoista johtuva
jännitehäviö, matala lämpötila (ongelmia voi syntyä, kun lämpötila laskee alle 10 asteen)
tai se, että suojan päälle- tai poiskytkentä on tapahtunut muuten kuin virtakytkintä
painamalla (esim. sähkökatkos).
Käytön aloittaminen
1. Asenna pyörät ja kumijalat painesäiliöön. Kuvat 4, 5, 6.

20
SUOMI
Puhdistaminen ja huolto
• Vaihda kompressorin öljy ensimmäisen kerran 10 käyttötunnin jälkeen.
• Vaihda tämän jälkeen öljy ja puhdista ilmansuodatin (1) joka 120. käyttötunti.
• Tarkista varoventtiili (10) vetämällä jousikuormitetusta renkaasta. Jos varoventtiili toimii (ja se on painettuna
säiliöön), ilman pitäisi pihistä varoventtilistä.
• Varmista säännöllisesti, että öljyntäyttöaukon kannen (5) tuuletusaukko ei ole peitossa tai tukossa.
• Varmista säännöllisesti, että kiinnityspultit, jotka pitävät kompressorin säiliötä vasten, ovat kunnolla kiristetyt.
• Ota tavaksi tyhjentää säiliö kondenssivedestä avaamalla tyhjennyshana (6) säännöllisesti.
• Älä käytä kompressorin tai säiliön puhdistamiseen liuottimia tai syttyviä nesteitä.
• Jos kompressori on pitkään käyttämättömänä, irrota virtajohto ja tyhjennä säiliö paineilmasta sekä
kondenssivedestä hanaa (6) käyttämällä.
Öljynvaihto
1. Sammuta kompressori ja irrota sen pistoke pistorasiasta ennen öljynvaihtoa.
2. Irrota öljyntäyttöaukon kansi (5).
3. Löysää varovasti täyttöikkunan (4) alla olevaa tyhjennysruuvia ja laske öljy sopivaan astiaan. Kallista
kompressoria niin, että öljy pääsee valumaan ulos.
4. Kun kaikki öljy on valunut ulos, kiinnitä tyhjennysruuvi takaisin paikalleen.
5. Lisää uutta öljyä niin, että sitä on tarkistusikkunan keskiosaan saakka.
6. Kiinnitä öljyntäyttöaukon kansi takaisin paikalleen.
Tilavuusnoin 2,5 dl.
• Käytä kompressoriöljyä SAE 30, kun lämpötila on yli +10 °C.
• Käytä kompressoriöljyä SAE 10, kun lämpötila on alle +10 °C.
Kompressoriöljy on suunniteltu kompressoreille. Se ei esimerkiksi vaahtoa. Kompressoriöljyn sijasta voidaan
käyttää myös SAE 10-30 -moottoriöljyä.
Vianhakutaulukko
Kompressori
ei käynnisty.
• Tarkista, että virtajohto on pistorasiassa.
• Tarkasta, että pistorasiassa on virtaa.
• Tarkista, onko moottorisuoja lauennut. Jos se on lauennut, palautus tapahtuu
painamalla moottorisuojapainiketta (2).
• Tarkasta, ettei virtajohto ole vahingoittunut.
Kompressori tärisee
voimakkaasti tai pitää
epänormaalia ääntä.
• Tarkista, että kaikki kiinnityspultit, jotka pitävät kompressorin tankkia vasten,
on kiristetty kunnolla.
• Tarkista kaikki muut kiinnikkeet ja liitännät.
Kompressori ei muo-
dosta säiliöön painet-
ta ja/tai työpaine on
liian matala.
• Tarkista, ettei varoventtiili vuoda.
• Tarkista, ettei tyhjennyshana vuoda.
• Tarkista, etteivät mitkään letkut ja liitännät vuoda.
• Tarkista, ettei suodatin ole tukossa.
Kompressori kuluttaa
liikaa öljyä.
• Kompressorissa on liikaa öljyä.
• Öljyntäyttöaukon kannen tuuletusreiät ovat tukossa.
