CO/Tech DM-11-UK User manual

Important!
Read the entire instruction manual carefully
and make sure that you fully understand
it before you use the equipment. Keep the
manual for future reference.
Viktig information:
Läs hela bruksanvisningen noggrant och
försäkra dig om att du har förstått den
innan du använder utrustningen. Spara
bruksanvisningen för framtida bruk.
Viktig informasjon:
Les disse anvisningene nøye og forsikre deg om
at du forstår dem, før du tar produktet i bruk.
Ta vare på anvisningene for seinere bruk.
Tärkeää tietoa:
Lue nämä ohjeet huolellisesti ja varmista
että olet ymmärtänyt ne, ennen kuin alat
käyttää laitetta. Säilytä ohjeet myöhempää
tarvetta varten.
Wichtiger Hinweis:
Vor Inbetriebnahme die komplette
Bedienungsanleitung durchlesen und
aufbewahren.
ENGLISHSVENSKANORSKSUOMIDEUTSCH
Ver. 20131002
Original instructions
Bruksanvisning i original
Original bruksanvisning
Alkuperäinen käyttöohje
Original Bedienungsanleitung
Art.no. Model
18-3137 DM-11-UK
40-7954 DM-11
Gravyrmaskin
Graveringsmaskin
Kaiverruskynä
Graviermaschine
Engraver

2

3
ENGLISH
Engraver 13 W Cotech
Art.no 18-3137 Model DM-11-UK
40-7954 DM-11
Please read the entire instruction manual before use and save it for future reference.
We reserve the right for any errors in text or images and for making any necessary
technical changes to this document. If you should have any questions concerning
technical problems please contact our Customer Services.
Safety
1) The work area
a. Keep the work area clean and well illuminated. Cluttered and poorly lit areas
invite accidents.
b. Do not use power tools in explosive environments, e.g. near flammable liquids,
gases or dust. Power tools generate sparks that can easily ignite dust or fumes.
c. Keep children and other bystanders away from the area where you are using the
power tool. Distractions can cause you to lose your concentration and control.
2) Electrical safety
a. The power tool’s plug must fit correctly into the wall socket. Never modify the
plug in any way. Never use an adaptor together with earthed power tools.
Unmodified plugs and suitable wall sockets decrease the risk of electric shock.
b. Avoid physical contact with earthed objects, such as pipes, radiators, ovens or
refrigerators. There is an increased risk of receiving an electrical shock if your
body is earthed.
c. Do not expose the power tool to rain or other wet conditions. If water gets inside
a power tool it increases the risk of electric shock.
d. Do not abuse the lead. Never use the lead to carry the tool or pull the plug from
the wall socket. Keep the lead away from heat, oil, sharp edges and movable
parts. Damaged or tangled leads increase the risk of electric shock.
e. When using power tools outdoors, use an extension lead that is suitable for this
purpose. Use of an extension lead designed for outdoor use decreases the risk
for electric shock.
f. If for some reason you must use a power tool in a wet environment, always
connect it to the mains via an earth-fault circuit breaker such as an RCD (residual
current device). Using an RCD significantly reduces the chances of you receiving
an electric shock.

4
ENGLISH
3) Personal safety
a. Pay attention to your actions and use common sense when using power tools.
Never use power tools if you are tired or under the influence of drugs, alcohol or
medication. One moment of inattention while using a power tool may result in
serious injury.
b. Use protective equipment. Always wear safety glasses. Using protective clothing
such as dust masks, non-slip safety shoes, helmets and ear defenders when
needed decreases the risk of injury.
c. Avoid accidental starts. Make sure that the power switch is set to OFF before
plugging the tool into a wall socket. Never carry a power tool with your finger on
the trigger and never connect the power tool to a wall socket when the switch is
set to ON, since it may result in injury.
d. Remove all service tools/keys before switching on the power tool. A service tool
left on a moving part of the power tool may result in injury.
e. Do not overreach. Make sure you stand steady and well balanced at all times.
This will allow you to have more control in unexpected situations.
f. Wear suitable clothing. Do not wear loose-fitting clothing or jewellery. Keep hair,
clothes and gloves away from moving parts. Loose-fitting clothes, jewellery or
long hair could become caught in moving parts.
g. If equipment for dust extraction or collection is available, make sure that it
is connected and used properly. Using technical aids may decrease dust
related hazards.
4) Use and maintenance of power tools
a. Do not force the power tool. Use a power tool suitable for the work you are about
to perform. The proper power tool will perform the task better and safer if used at
the correct feed rate.
b. Never use the power tool if the power switch does not switch the tool on and
off properly. All power tools that cannot be controlled by the power switch are
dangerous and must be repaired.
c. Unplug the lead from the wall socket before making any adjustments, changing
accessories or storing the power tool. These precautions reduce the risk of the
power tool starting unexpectedly.
d. Store any power tools that are not being used out of children’s reach. Do not
allow people who are unfamiliar with the tool or its functions to operate the tool.
Power tools can be dangerous if they fall into the hands of inexperienced users.
e. Maintaining power tools. Check for any incorrect settings, parts that catch,
broken parts or anything else which may cause the power tool to malfunction.
If something is damaged it must be repaired before use. Many accidents are
caused by poorly maintained power tools.
f. Keep tools sharp and clean. Properly maintained cutting tools with sharp blades
are less likely to jam and are easier to control.

5
ENGLISH
g. Use the power tool, accessories and similar according to the instructions and
in an appropriate way suitable for the type of power tool used. Also take into
consideration your work environment and the type of work to be done. Using the
power tool for a purpose other than that for which it is intended could result in
adangerous situation.
5) Service
a. Repairs and service should only be performed by qualified tradesmen, and
only with original spare parts. This guarantees that the safety of the power
tool is maintained.
Product description
Cotech Engraver. A versatile tool capable of etching and engraving on most
materials. 9-step variable stroke speed control. 7200 strokes/min. Power: 13 W.
Carbide tip and 2 letter and number templates included. Weight: 0.35 kg.

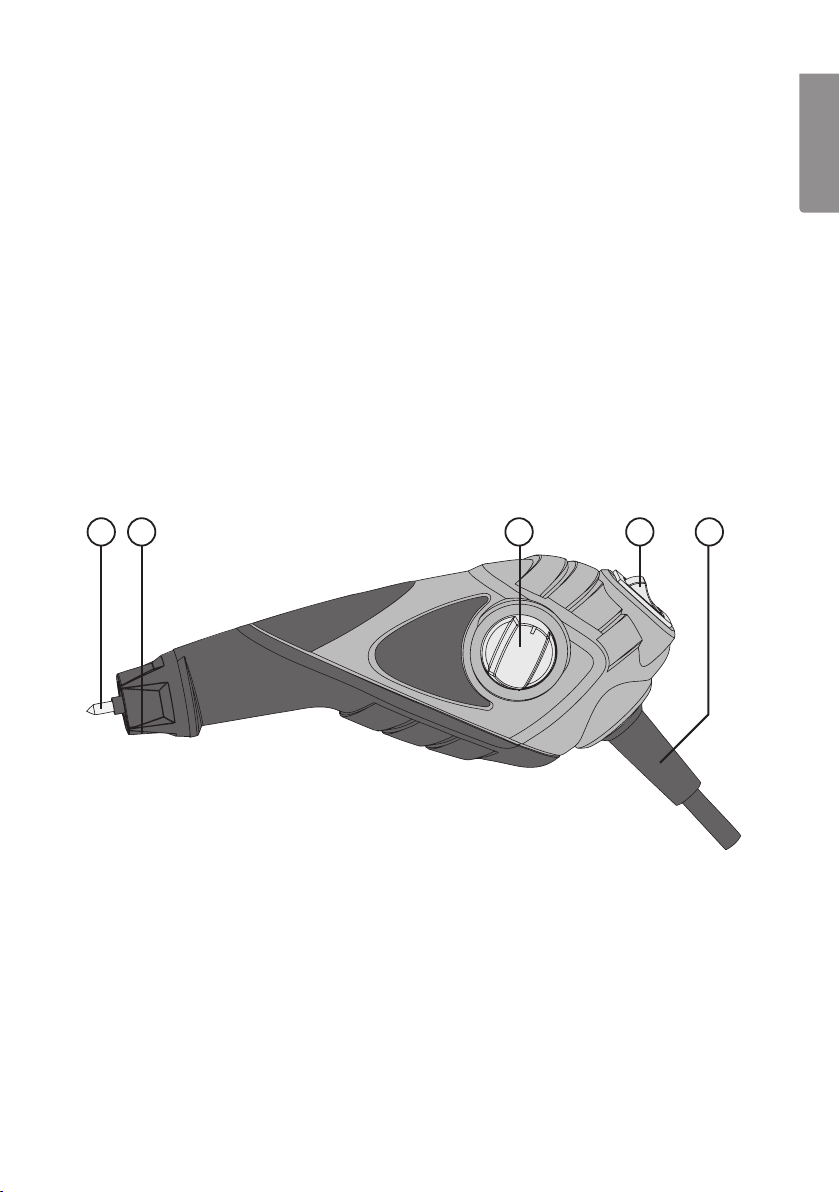

Buttons and functions
1. Carbide tip
2. Carbide tip locking screw
3. Stroke depth adjuster
4. Power switch
5. Mains lead
Getting started
1. Unplug the mains lead from the wall socket before making any adjustments.
2. Undo the locking screw (2) by turning it anticlockwise with a flat head screwdriver.
3. Insert the carbide tip into the hole. Make sure that it is all the way in.
4. Tighten the locking screw (2) properly. The carbide tip should protrude
approximately 8.5 mm.
1 2 3 4 5

6
ENGLISH
Use
1. Always wear safety glasses when using the engraver.
2. Make sure that the carbide tip is fitted correctly.
3. Connect the mains lead to a wall socket.
4. Hold the engraver as you would hold a normal writing pen.
Apply only light pressure whilst engraving.
5. Turn the engraver on using the power switch.
Depth adjustment
The stroke depth adjuster on the side of the appliance alters the length of stroke and
consequently the depth of the engraving.
- For finer engraving, use level 1.
- For deeper engraving, use level 5.
It is advisable to test the setting on a piece of waste material to find the right level.
Care and maintenance
Before servicing the appliance, first make sure that it is unplugged from the mains.
• Brush off any dust using a soft brush. Wear safety glasses when cleaning.
• If the appliance needs cleaning, use a soft, damp cloth. Never use abrasive
cleaning agents or solvents.
• Water must not come into contact with the appliance.
• Make sure that none of the parts are loose. Vibrations can work some parts loose
after a while.
Disposal
Follow local ordinances when disposing of this product.
If you are unsure of how to dispose of this product, please
contact your local authority.
Specifications
Power 13 W
Power supply 230 V AC, 50 Hz
Carbide tip Tungsten carbide
Sound Power (LwA) 75 dB (A) K: 3 dB (A)
Sound Pressure (LpA) 64 dB (A) K: 3 dB (A)
Vibration Value ah 1,15 m/s² K: 1,5 m/s²

7
SVENSKA
Gravyrmaskin Cotech 13 W
Art.nr 18-3137 Modell DM-11-UK
40-7954 DM-11
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
på baksidan).
Säkerhet
1) Arbetsutrymmet
a. Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen
inbjuder till olyckor.
b. Använd inte elektriska handverktyg iexplosiva miljöer, som inärheten av
lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor
som kan antända damm eller ångor.
c. Håll undan barn och åskådare medan du använder det elektriska handverktyget.
Störningsmoment kan göra att du tappar kontrollen.
2) Elektrisk säkerhet
a. Det elektriska handverktygets stickpropp måste passa ivägguttaget. Modifiera
aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade
elektriska handverktyg. Omodifierade stickproppar och passande vägguttag
minskar risken för elektrisk stöt.
b. Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller
kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c. Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten
tränger in iett elektriskt handverktyg ökar det risken för elektrisk stöt.
d. Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka
stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter
och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e. När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd
anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk
minskar risken för elektrisk stöt.
f. Om du måste använda ett elektriskt handverktyg på en fuktig plats, anslut
verktyget till elnätet via en jordfelsbrytare. Användning av jordfelsbrytare minskar
risken för elektrisk stöt.

8
SVENSKA
3) Personlig säkerhet
a. Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett
elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller
påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet
när du använder ett elektriskt handverktyg kan resultera iallvarlig personskada.
b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av
skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och
hörselskydd vid behov minskar risken för personskada.
c. Undvik oavsiktlig start. Se till att strömbrytaren är iläge ”OFF” innan du ansluter
stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på
strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när
strömbrytaren är iläge ”ON” inbjuder till olyckor.
d. Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget.
Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget
kan resultera ipersonskada.
e. Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden.
Detta möjliggör bättre kontroll ioväntade situationer.
f. Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder
och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan
fastna irörliga delar.
g. Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att
denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan
minska dammrelaterade faror.
4) Användning och underhåll av det elektriska handverktyget
a. Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som
är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet
bättre och säkrare med avsedd matningshastighet.
b. Använd inte det elektriska handverktyget om strömbrytaren inte slår på och
stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med
strömbrytaren är farliga och måste repareras.
c. Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör
eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder iföre-
byggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.
d. Förvara elektriska handverktyg som inte används utom räckhåll för barn och
låt inte personer som inte är förtrogna med det elektriska handverktyget eller
dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer
ihänderna på ovana användare.
e. Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar
kärvar, om delar har gått sönder eller något annat som kan påverka funktionen
av det elektriska handverktyget. Om något är skadat måste det repareras före
användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f. Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa
eggar är mindre benägna att kärva och lättare att kontrollera.

9
SVENSKA
g. Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna
och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och
ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras.
Användning av det elektriska handverktyget för arbeten andra än vad det är
ämnat för kan resultera ien farlig situation.
5) Service
a. Låt behörig personal utföra service och reparationer, och endast med
originalreservdelar. Detta garanterar att säkerheten på det elektriska
handverktyget behålls.
Produktbeskrivning
Gravyrmaskin Cotech. En smidig maskin för effektiv märkning och gravering ide
flesta material. Inställbar slagstyrka i9 steg. Slagfrekvens 7200 slag/min. Effekt 13 W.
Karbidstift samt 2 st. bokstavs- och siffermallar medföljer. Vikt 0,35 kg.
Knappar och funktioner
1. Karbidstift
2. Låsskruv för karbidstift
3. Justering av slagstyrka
4. Strömbrytare
5. Nätsladd
Att komma igång
1. Koppla ur nätsladden från vägguttaget innan justeringar sker.
2. Lossa på låsskruven (2) genom att vrida den moturs med en flat skruvmejsel.
3. Placera karbidstiftet ihålet. Se till att den går hela vägen ned.
4. Skruva åt låsskruven (2) ordentligt. Karbidstiftet ska sticka upp ca 8,5 mm.
1 2 3 4 5

10
SVENSKA
Användning
1. Använd alltid skyddsglasögon vid användning av gravyrpennan.
2. Se till att karbidstiftet är monterad korrekt.
3. Anslut nätsladden till ett vägguttag.
4. Fatta gravyrpennan ungefär som du håller en vanlig penna.
Använd ett lätt tryck när du graverar.
5. Sätt på strömbrytaren.
Justera djupet
Justeringen för slagstyrkan på sidan av apparaten ändrar slaglängden och därmed
styrkan på graveringen.
- För finare gravering använd nivå 1.
- För en djupare markering använd nivå 5.
Prova gärna på extramaterial innan du börjar för att hitta rätt nivå.
Skötsel och underhåll
Innan du utför underhåll på apparaten, se till att den är bortkopplad från vägguttaget.
• Använd en mjuk borste för att ta bort damm. Använd skyddsglasögon vid rengöring.
• Om apparaten behöver rengöras, använd en mjuk lätt fuktad trasa. Använd aldrig
slipande rengöringsmedel eller lösningsmedel.
• Vatten får inte komma ikontakt med apparaten.
• Se till att alla delar är ordentligt fastsatta. Vibrationer kan göra att dom lossnar
efter hand.
Avfallshantering
När du ska göra dig av med produkten ska detta ske
enligt lokala föreskrifter. Är du osäker på hur du ska gå
tillväga, kontakta din kommun.
Specifikationer
Effekt 13 W
Strömförsörjning 230 V AC, 50 Hz
Karbidstift Tungstenskarbid
Ljudeffekt (LwA) 75 dB (A) K: 3 dB (A)
Ljudtryck (LpA) 64 dB (A) K: 3 dB (A)
Vibration ah 1,15 m/s² K :1,5 m/s²

11
NORSK
Graveringsmaskin Cotech 13 W
Art.nr. 18-3137 Modell DM-11-UK
40-7954 DM-11
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
Sikkerhet
1) Arbeidsplassen
a. Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete eller dårlig opplyst
arbeidsplass kan føre til ulykker.
b. Ikke bruk elektriske håndverktøy iomgivelser med eksplosjonsfare, som for
eksempel inærheten av lettantennelige væsker, gasser eller støv. Elektrisk
håndverktøy kan danne gnister, som kan antenne støv eller trespon.
c. Hold barn og andre på god avstand når håndverktøy er ibruk. Forstyrrelser kan
føre til at man mister kontrollen.
2) Sikkerhet ved bruk av elektrisk strøm
a. Støpselet til det elektriske verktøyet må passe til strømuttaket. Støpselet må ikke
endres på. Bruk aldri adapter sammen med elektrisk håndverktøy som krever
jording. Ved bruk av originale kontakter/støpsler reduseres faren for elektrisk støt.
b. Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og
kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c. Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det kommer
vann inn iet elektrisk håndverktøy, øker faren for elektrisk støt.
d. Påse at ikke strømledningen skades. Bær aldri apparatet istrømledningen.
Trekk heller ikke istrømledningen når støpselet skal tas ut av strømuttaket. Hold
ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller
deformerte ledninger kan øke faren for elektrisk støt.
e. Ved bruk av elektrisk håndverktøy utendørs, skal en benytte skjøteledning som er
beregnet til dette formålet. Når skjøteledning som er beregnet for utendørs bruk
benyttes, minsker faren for elektrisk støt.
f. Dersom det elektriske håndverktøyet må benyttes ifuktige omgivelser, skal
verktøyet kobles til et strømnett via en jordfeilbryter. Bruk av jordfeilbryter
reduserer faren for elektrisk støt.

12
NORSK
3) Personlig sikkerhet
a. Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk
elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller
sterke medisiner. Når du bruker elektrisk håndverktøy kan et lite øyeblikks
uoppmerksomhet resultere istore personskader.
b. Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,
sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for
personskade.
c. Unngå uønsket oppstart. Påse at strømbryteren står iposisjon ”OFF” før
strømmen kobles til. Det åbære et elektrisk håndverktøy med en finger på
avtrekkeren/strømbryteren, eller åkoble til strømmen mens strømbryteren står
iposisjon ”ON”, kan forårsake ulykker.
d. Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet.
Et gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e. Strekk deg ikke for langt. Påse at du står stødig og har god balanse under hele
arbeidsoperasjonen. Da er du bedre forberedt når uventede situasjoner oppstår.
f. Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold klær,
hansker og smykker unna bevegelige deler. Løse klær, smykker eller langt hår,
kan feste seg ibevegelige deler.
g. Hvis det er mulig åkoble til en støvsamler/støvsuger, bør dette gjøres. Ved bruk av
sådanne hjelpemidler, kan en redusere faren for støvrelaterte skader og ulykker.
4) Bruk og vedlikehold av det elektriske håndverktøyet
a. Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er beregnet
til den arbeidsoperasjonen du skal utføre. Riktig hastighet på matingen er viktig
for åutføre bedre og sikrere arbeid.
b. Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker og
verktøyet kan skrues av. Alle elektriske håndverktøy, som ikke kan kontrolleres
med en strømbryter, er farlige og må repareres.
c. Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det elektriske
håndverktøyet fra deg. Dette for åunngå at elektrisk håndverktøy får en
ukontrollert start.
d. Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk
håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig opplæring
på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være farlige dersom
de kommer ihendene på ukyndige.
e. Vedlikehold av elektriske håndverktøy. Kontroller at verktøyet ikke er feilinnstilt,
at bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller
at det elektriske håndverktøyet har andre feil, som kan påvirke dets funksjon.
Dersom noe er skadet må dette repareres før verktøyet tas ibruk. Mange ulykker
skyldes dårlig eller manglende vedlikehold.
f. Hold verktøyene skarpe og rene. Påse også at det elektriske verktøyet
holdes skarpt. Godt vedlikeholdt skjæreverktøy, med skarpe egger, er lettere
åkontrollere.

13
NORSK
g. Følg instruksjonen, ta hensyn til arbeidsforholdene og hva slags type arbeid som
skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn det
som det er beregnet til, kan skape farlige situasjoner.
5) Service
a. La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale
reservedeler. Dette for åopprettholde sikkerheten ved bruk av det elektriske
håndverktøyet.
Produktbeskrivelse
Graveringsmaskin Cotech. En smart maskin for effektiv merking og gravering ide
fleste materialer. Justerbar slagstyrke i9 trinn. Slagfrekvens 7200 slag/min. Effekt
13W. Karbidstift og 2 stk. bokstav- og tallmaler medfølger. Vekt 0,35 kg.
Knapper og funksjoner
1. Karbidstift
2. Låseskrue for karbidstift
3. Justering av slagstyrke
4. Strømbryter
5. Strømkabel
Kom i gang
1. Trekk støpselet ut fra strømuttaket før justeringer foretas.
2. Løsne på låseskruen (2) ved ådreie den moturs med en flat skrutrekker.
3. Karbidstiften plasseres ihullet. Pass på at den kommer helt inn.
4. Trekk til låseskruen godt. Karbidstiftene skal stikke ca. 8,5 mm opp.
1 2 3 4 5

14
NORSK
Bruk
1. Benytt alltid vernebriller mens du arbeider med maskinen.
2. Påse at karbidstiften er montert riktig.
3. Koble strømkabelen til et strømuttak.
4. Graveringspennen holdes omtrent som en vanlig penn.
Jobb med et lett trykk på pennen.
5. Skru på strømbryteren.
Justere dybden
Justeringen av slagstyrken, som sitter på siden av apparatet
endrer slaglengden og dermed også styrken på graveringen.
- For finere gravering benyttes nivå 1.
- For en dypere merking benyttes nivå 5.
Prøv deg fram på et testemne før du starter på det virkelige emnet.
Stell og vedlikehold
Trekk støpselet ut av strømuttaket før rengjøring og vedlikehold.
• Benytt en myk børste til åfjerne støv og smuss. Bruk vernebriller ved rengjøring.
• Rengjør med en myk, lett fuktet klut. Bruk aldri slipende rengjøringsmidler
eller løsemidler.
• La ikke apparatet komme ikontakt med vann.
• Påse at alle deler er ordentlig koblet til. Sterkere vibrasjoner
kan føre til at deler løsner.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Effekt 13 W
Strømforsyning 230 V AC, 50 Hz
Karbidstift Tungstenskarbid
Lydeffekt (LwA) 75 dB (A) K:3 dB (A)
Lydtrykk (LpA) 64 dB (A) K:3 dB (A)
Vibrasjon ah 1,15 m/s² K:1,5 m/s²

15
SUOMI
Kaiverruskynä Cotech 13 W
Tuotenro 18-3137 Malli DM-11-UK
40-7954 DM-11
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
1) Työtila
a. Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat
lisäävät onnettomuusriskiä.
b. Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä,
kuten helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset
käsityökalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c. Pidä lapset ja sivulliset loitolla, kun käytät sähkökäyttöisiä käsityökaluja.
Häiriötekijät saattavat johtaa laitteen hallinnan menettämiseen.
2) Sähköturvallisuus
a. Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta
pistoketta millään tavalla. Älä käytä sovitinta maadoitettujen sähkökäyttöisten
työkalujen kanssa. Muuttamattomat pistokkeet ja oikeanlaiset pistorasiat
vähentävät sähköiskun vaaraa.
b. Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hellaa
tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c. Älä altista sähkökäyttöistä käsityökalua sateelle äläkä käytä sitä kosteissa
olosuhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää
sähköiskun vaaraa.
d. Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen
äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa
kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai
sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
e. Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön
sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää
sähköiskun vaaraa.
f. Jos käytät sähkökäyttöistä käsityökalua kosteassa paikassa, liitä työkalu
sähköverkkoon vikavirtasuojakytkimen kautta. Vikavirtasuojakytkimen
käyttäminen pienentää sähköiskun vaaraa.

16
SUOMI
3) Henkilöturvallisuus
a. Ole huolellinen ja käytä tervettä järkeä, kun käytät sähkökäyttöistä työkalua. Älä
käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai huumeiden, lääkkeiden
tai alkoholin vaikutuksen alainen. Tarkkaavaisuuden herpaantuminen hetkeksi
saattaa johtaa vakaviin henkilövahinkoihin.
b. Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten
hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen
vähentää loukkaantumisvaaraa.
c. Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa ”OFF”
ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kantaa
sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen työkalu
pistorasiaan virtakytkimen ollessa ”ON”-asennossa.
d. Poista kaikki huoltotyökalut/avaimet, ennen kuin käynnistät sähkökäyttöisen
käsityökalun. Työkalun unohtaminen sähkökäyttöisen käsityökalun liikkuvan osan
päälle saattaa johtaa onnettomuuteen.
e. Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokaisessa
vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden sattuessa.
f. Käytä tarkoituksenmukaisia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä
hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai
pitkät hiukset saattavat juuttua liikkuviin osiin.
g. Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Se voi vähentää pölyyn
liittyviä vaaroja.
4) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen
a. Älä pakota sähkökäyttöistä käsityökalua. Käytä suunnittelemaasi työtehtävään
sopivaa sähkökäyttöistä käsityökalua. Sopiva sähkökäyttöinen käsityökalu tekee
työn paremmin ja turvallisemmin oikealla nopeudella.
b. Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammuta
laitetta. Korjauta työkalu, mikäli virtakytkin on rikki.
c. Irrota pistoke pistorasiasta, ennen kuin teet sähkökäyttöiseen käsityökaluun
säätöjä, vaihdat sen varusteita tai asetat sen säilytykseen. Nämä
ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun
tahatonta käynnistymistä.
d. Säilytä sähkökäyttöistä käsityökalua lasten ulottumattomissa. Älä luovuta
sähkökäyttöistä käsityökalua henkilöille, jotka eivät osaa käyttää laitetta tai eivät
ole tutustuneet sen käyttöohjeeseen. Sähkökäyttöiset käsityökalut ovat vaarallisia
tottumattomien käyttäjien käsissä.
e. Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa,
liikkuvat osat liikkuvat esteettä, osat ovat ehjiä, ja että sähkökäyttöinen
käsityökalu toimii muutenkin moitteetta. Vialliset osat tulee vaihtaa ennen laitteen
käyttöä. Monet onnettomuudet johtuvat väärin hoidetuista sähkökäyttöisistä
käsityökaluista.
f. Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se on
oikein hoidettu ja sen terät ovat teräviä.

17
SUOMI
g. Käytä sähkökäyttöistä käsityökalua ja sen varusteita ohjeiden mukaisesti ja
sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle. Ota
myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen
käsityökalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa
johtaa vaaratilanteeseen.
5) Huolto
Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee käyttää
ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun turvallisuus.
Tuotekuvaus
Kaiverruskynä Cotech. Kevyt ja kompakti laite useimpien materiaalien tehokkaaseen
merkintään ja kaivertamiseen. 9-portainen säädettävä iskuliike. Iskutaajuus 7200
iskua minuutissa. Teho 13 W. Mukana karbidikärki sekä kaksi kirjain- ja numeromallia.
Paino 0,35 kg.
Painikkeiden kuvaus
1. Karbidikärki
2. Karbidikärjen lukitusruuvi
3. Iskuvoimakkuuden säätö
4. Virtakytkin
5. Virtajohto
Käytön aloittaminen
1. Irrota virtakytkin pistorasiasta ennen säätöjen tekemistä.
2. Avaa lukitusruuvi (2) kiertämällä sitä vastapäivään ruuvitaltalla.
3. Aseta karbidikärki reikään. Varmista, että kärki menee loppuun asti.
4. Ruuvaa lukitusruuvi (2) kiinni kunnolla. Karbidikärjen tulee tulla ulos noin 8,5 mm.
1 2 3 4 5

18
SUOMI
Käyttö
1. Käytä aina suojalaseja työskennellessäsi kaiverruskynän kanssa.
2. Varmista, että karbidikärki on asennettu kunnolla.
3. Liitä virtajohdon pistoke verkkopistorasiaan.
4. Pidä kiinni kaiverruskynästä kuten tavallisesta kynästä. Paina kevyesti, kun kaiverrat.
5. Laita virtakytkin päälle.
Syvyyden säätäminen
Laitteen kyljessä olevalla iskuvoiman säädöllä muutetaan iskun pituutta eli kaiver-
rusvoimaa.
- Hienompaan kaivertamiseen käytetään tasoa 1.
- Syvempään kaivertamiseen käytetään tasoa 5.
Kokeile ensin koepalalla, ennen kuin aloitat varsinaisen kaivertamisen.
Huolto ja ylläpito
Varmista ennen huoltotoimenpiteitä, että kaiverruskynää ei ole liitetty pistorasiaan.
• Poista pöly pehmeällä harjalla. Käytä suojalaseja, kun puhdistat laitteen.
• Puhdista laite tarvittaessa kostutetulla pehmeällä liinalla. Älä käytä voimakkaita
puhdistusaineita tai liuottimia.
• Laitteeseen ei saa joutua vettä.
• Varmista, että kaikki osat ovat kunnolla kiinni. Tärinä voi aiheuttaa osien irtoamisen.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Teho 13 W
Virtalähde 230 V AC, 50 Hz
Karbidikärki Scheeliittikarbidia
Melutaso (LwA) 75 dB (A) K:3 dB (A)
Äänenpaine (LpA) 64 dB (A) K:3 dB (A)
Tärinätaso ah 1,15 m/s² K:1,5 m/s²

19
DEUTSCH
Graviermaschine Cotech 13 W
Art.Nr. 18-3137 Modell DM-11-UK
40-7954 DM-11
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über
eine Kontaktaufnahme (Kontakt siehe Rückseite).
Sicherheit
1) Arbeitsumgebung
a. Die Arbeitsumgebung sauber und gut beleuchtet halten. Unordentliche und dunkle
Umgebungen können zu Unfällen führen.
b. Kein Elektrohandwerkzeug in explosiven Umfeldern einsetzen, etwa in der Nähe
leicht entflammbarer Flüssigkeiten, Gase oder Staub. Elektrohandwerkzeuge
erzeugen Funken, die Staub oder Dämpfe entzünden können.
c. Kinder und Unbefugte fernhalten, wenn mit Elektrohandwerkzeug gearbeitet wird.
Durch Störungen von außen kann man die Konzentration auf die Arbeit verlieren.
2) Elektrische Sicherheit
a. Der Stecker des Elektrohandwerkzeugs muss in die Steckdose passen. Der Stecker
darf niemals irgendwie verändert werden. Adapter dürfen nie zusammen mit
geerdeten Elektrohandwerkzeugen verwendet werden. Unveränderte Stecker
und passende Steckdosen verringern die Gefahr von Elektroschlägen.
b. Körperkontakt mit geerdeten Gegenständen wie Rohren, Heizkörpern,
Küchenherden oder Kühlschränken vermeiden. Wenn der Körper geerdet ist,
besteht ein höheres Risiko, einen elektrischen Schlag zu erhalten.
c. Das Elektrohandwerkzeug nicht Regen oder sonstigen feuchten Bedingungen
aussetzen. Wenn Wasser in ein Elektrohandwerkzeug eindringt, erhöht sich
die Gefahr elektrischer Schläge.
d. Sorgsam mit dem Netzkabel umgehen. Das Netzkabel nie zum Ziehen oder
Tragen des Elektrohandwerkzeugs oder zum Herausziehen des Steckers aus
der Steckdose verwenden. Das Kabel von Wärme, Öl, scharfen Kanten und
beweglichen Teilen fernhalten. Beschädigte oder verformte Netzkabel erhöhen
die Gefahr von elektrischen Schlägen.
e. Beim Einsatz von Elektrohandwerkzeug im Freien ein Verlängerungskabel
verwenden, das für diesen Einsatzbereich vorgesehen ist. Die Verwendung eines
Verlängerungskabels für den Einsatz im Freien senkt die Gefahr von elektrischen
Schlägen.
f. Muss ein Elektrohandwerkzeug an einem feuchten Ort verwendet werden,
ist es über einen Fehlerstromschutzschalter an das Stromnetz anzuschließen.
Die Verwendung eines Fehlerstromschutzschalters senkt die Gefahr von
elektrischen Schlägen.

20
DEUTSCH
3) Persönliche Sicherheit
a. Bei der Benutzung von Elektrowerkzeugen vorsichtig sein und auf den gesunden
Menschenverstand hören. Die Bedienung von Elektrowerkzeugen bei Müdigkeit
und/oder Einfluss von Drogen, Alkohol oder Medizin ist untersagt. Ein kurzer Moment
der Unachtsamkeit kann zu schweren Sach- und Personenschäden führen.
b. Persönliche Schutzausrüstung benutzen. Immer Schutzbrille tragen.
Die Benutzung von persönlicher Schutzausrüstung, wie Atemschutz, Sicherheits-
schuhe, Helm und Gehörschutz verkleinert bei Bedarf das Verletzungsrisiko.
c. Ungewolltes Starten vermeiden. Sicherstellen, dass der Stromschalter in
der Position „OFF“ ist bevor der Netzstecker angeschlossen wird. Das Tragen von
Elektrowerkzeugen mit einem Finger auf dem Schalter oder der Anschluss von
Elektrowerkzeugen an die Netzspannung, während der Schalter in
der Position „ON“ ist, birgt ein erhöhtes Unfallrisiko.
d. Vor dem Einschalten des Elektrowerkzeugs alle Servicewerkzeuge/Schlüssel
entfernen. Ein vergessenes Servicewerkzeug an einem rotierenden Teil von
einem Elektrowerkzeug kann zu Personenschäden führen.
e. Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance
sicherstellen. Dies Hilft bei unvorhergesehenen Situationen.
f. Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen. Haare,
Kleidung und Handschuhe außerhalb von beweglichen Teilen halten. Lose Kleidung,
Schmuck oder lange Haare können sich in Beweglichen Teilen verfangen.
g. Ist Ausrüstung zum Absaugen und Aufsammeln von Staub zugänglich,
sollte diese angeschlossen und benutzt werden. Das Benutzen dieser Ausrüstung
minimiert Staub-abhängige Gefahren.
4) Verwendung und Wartung des Elektrohandwerkzeugs
a. Elektrowerkzeuge nie überbeanspruchen. Elektrowerkzeuge nur für die dafür vor-
gesehene Arbeit benutzen. Das richtige Elektrowerkzeug sorgt für mehr Sicherheit
und ein besseres Resultat.
b. Niemals ein Elektrowerkzeug benutzen, wenn der Stromschalter das Gerät nicht
Ein-/Ausschaltet. Elektrowerkzeuge die nicht über den Schalter bedient werden
können, machen eine Gefahr aus und müssen repariert werden.
c. Zum Ändern der Einstellungen, Austausch von Werkzeugteilen und bei Nicht-
benutzung stets den Netzstecker ziehen. Diese Vorkehrungsmaßnahme verkleinert
das Risiko für einen unabsichtlichen Start.
d. Elektrowerkzeuge bei Nichtbenutzung außer Reichweite von Kindern aufbewahren.
Personen, die nicht mit der Bedienung vertraut sind, nicht das Elektrowerkzeug
benutzen lassen. Elektrowerkzeuge können bei Nichtbeachtung eine große
Gefahr ausmachen.
e. Elektrowerkzeuge warten. Regelmäßig überprüfen, ob etwas falsch eingestellt ist,
ob bewegliche Teile klemmen, etwas kaputt gegangen ist oder etwas anderes die
fehlerfreie Funktion behindert. Wenn etwas kaputt ist, muss es vor Inbetriebnahme
repariert werden. Viele Unglücke werden durch mangelnde Wartung verursacht.
f. Werkzeuge sauber und scharf halten. Ordentlich gewartete Werkzeuge neigen
weniger zu Fehlfunktionen und sind einfacher zu handhaben.
