COLORKINETICS CM-150 CA User manual

Installation Instructions
INSTRUCTIONS D’INSTALLATION INSTRUCCIONES DE INSTALACIÓN
ISTRUZIONI PER L’INSTALLAZIONE INSTALLATIE-INSTRUCTIES
INSTALLATIONSANWEISUNGEN インストール手順 安装指示
A Must be installed by a qualified electrician in accordance with all
national and local electrical and construction codes and regulations.
Doit être installé par un électricien qualifié conformément aux codes et réglementa-
tions électriques nationaux et locaux du bâtiment.
La instalación debe realizarla un electricista calificado siguiendo todos los códigos y
normativas eléctricas y de construcción, tanto nacionales como locales.
Devono essere installati da un elettricista qualificato in conformità con le norme
locali e nazionali vigenti in materia di costruzioni edilizie e installazione di impianti
elettrici.
Moet door een gekwalificeerd elektricien overeenkomstig alle nationale en lokale
elektrische verordeningen worden geïnstalleerd.
Muss von einem geprüften Elektriker in Übereinstimmung mit allen nationalen und
örtlichen elektrischen Codes und Regelungen installiert werden.
国または地域の建築コードおよび規制にすべて従い、資格のある電気技師が設置してくだ
さい。
必须根据所有国家和地方的电气和施工准则及规范，由符合资格的电工进行安装
B Before installing this product, please visit the product page
at www.colorkinetics.com for the latest version of the installation
instructions. Due to continuous improvements and innovations,
installation instructions may change without notice.
Avant de procéder à l’installation de ce produit, veuillez consulter la page Web du
produit à l’adresse www.colorkinetics.com pour obtenir les instructions de montage
les plus récentes. En raison des améliorations et innovations sans cesse entreprises,
les instructions de montage peuvent être modifiées sans préavis.
Antes de instalar este producto, visite la página del producto en www.colorkinetics.
com para consultar la última versión de las instrucciones de instalación. Debido a las
continuas mejoras e innovaciones, las instrucciones de instalación pueden cambiar
sin previo aviso.
Prima di installare il prodotto, visitare la pagina relativa all’indirizzo www.colork-
inetics.com per la versione più recente delle istruzioni d’installazione. Grazie ai
miglioramenti e alle innovazioni continue, le istruzioni sono soggette a modifiche
senza preavviso.
Ga voordat u dit product installeert, eerst naar de productpagina op www.colork-
inetics.com voor de meeste recente versie van de installatie-instructies. Vanwege
voortdurende verbeteringen en innovaties kunnen de installatie-instructies zonder
bericht gewijzigd worden.
Besuchen Sie vor der Installation des Produkts bitte die Produktseite unter www.
colorkinetics.com, um die aktuellen Installationsanweisungen herunterzuladen.
Aufgrund kontinuierlicher Verbesserungen und Innovationen können die Installa-
tionsanweisungen ohne Vorankündigung geändert werden.
この製品を設置する前に、www.colorkinetics.com の製品ページにアクセスして、最新の設置
手順を確認してください。改善・改良を継続的に行っているため、取り付け手順が予告なく変
更されることがあります。
安装该产品之前，请先访问产品页面 www.colorkinetics.com 以获取最新版的安装说明。
由于在不断地改进和创新，安装说明可能会有所改动，恕不另行通知。
PUB-000421-00 (R02) 21 November 2018
CM-150 CA Control Module
DIN Rail Mount
www.colorkinetics.com

2 CM-150 CA Control Module, DIN Rail Mount Installation Instructions
See the specication sheet for information on installation planning, including electrical and data conguration
guidelines.
Consultez la page de spécifications de votre module de contrôle pour obtenir plus d’informations sur la planification d’installation et notamment la marche à suivre pour
la configuration électrique et de données.
Consulta la hoja de especificaciones del módulo de control para obtener información sobre la planificación de la instalación, incluidas las directrices de configuración
eléctrica y de datos.
Consultate la scheda delle specifiche del vostro modulo di controllo per informazioni sulla pianificazione dell’installazione, incluse linee guida per la configurazione
elettrica e dei dati.
Raadpleeg het specificatieblad van uw regelmodule voor informatie over installatieplanning, inclusief richtlijnen voor elektrische en dataconfiguratie.
Informationen zum Einbau, einschließlich elektrischer Verkabelung und Datenleitungskonfiguration, entnehmen Sie bitte dem Datenblatt für Ihr Steuermodul.
電力およびデータ設定のガイドラインをはじめ、設置計画の詳細については、制御モジュールの仕様書をご覧ください。
请参见 控制模块的规格表，了解安装规划的相关信息，包括电子和数据配置指南
1
3
4
Confirm all components received
Confirmez la réception de l’intégralité des composants
Bestätigen Sie, dass Sie alle Bestandteile erhalten haben
Compruebe si ha recibido todos los componentes
Confermare tutti i componenti ricevuti
Controleer alle ontvangen componenten
すべてのコンポーネントが揃っていることを確認します。
确认收到了所有部件
Record location, serial number and IP address of each
device for addressing
Enregistrer l’emplacement, le numéro de série et les adresses IP pour chaque appareil
Registra la ubicación, el número de serie y la dirección IP de cada dispositivo para su direccionamiento
Registrate ubicazione, numero di serie e indirizzo IP di ogni dispositivo per l’indirizzamento
Noteer de locatie, het serienummer en het IP-adres van elk apparaat voor adressering
Notieren Sie den Standort, die Seriennummer und die IP-Adresse jedes Geräts für die Adressierung.
アドレス指定のためのレコード ロケーション、シリアル番号、IP アドレス
记录每台设备的位置、序列号以及 IP 地址以便于寻址
Make sure power is OFF
Assurez-vous que l’alimentation est coupée Asegúrese de que la alimentación eléctrica esté desconectada
Assicurarsi che l’alimentazione sia disattivata Zorg dat de voeding is uitgeschakeld
Vergewissern Sie sich, dass die Stromzufuhr ABGESCHALTET ist 電源が OFF であることを確認します 确保电源关闭
PCK#: 999-999999-99
Item: 9104 036 00112
ABCD abcd ABCD abcd 25CHR
ABCD abc 40CHR
DC: 0852 ABC 1234
1234
00
FFAB0099
SN:
PCK#: 999-999999-99
Item: 9104 036 00112
ABCD abcd ABCD abcd 25CHR
ABCD abc 40CHR
DC: 0852 ABC 1234
1234
00
FFAB0099
SN:
MAC: XXXXXXXXXXXX
IP: xx.xxx.xxx.xxx
MAC: XXXXXXXXXXXX
IP: xx.xxx.xxx.xxx
2
Verify the electrical plan and all necessary surge protection requirements.
Vérifiez le plan électrique et toutes les exigences de protection contre les surtensions nécessaires.
Verifique el plan eléctrico y todos los requisitos necesarios de protección contra sobretensiones.
Verificare il piano elettrico e tutti i requisiti necessari per la protezione dalle sovratensioni.
Controleer het elektrische plan en alle noodzakelijke overspanningsbeveiliging eisen.
ÜberPrüfen Sie den elektrischen Plan und alle notwendigen Überspannungsschutz Anforderungen.
電気的計画と必要なすべてのサージ保護要件を確認します。 验证电气计划和所有必要的浪涌保护要求。
B Important Surge Protection Requirement: www.colorkinetics.com/KB/surge-protection

CM-150 CA Control Module, DIN Rail Mount Installation Instruction 3
5

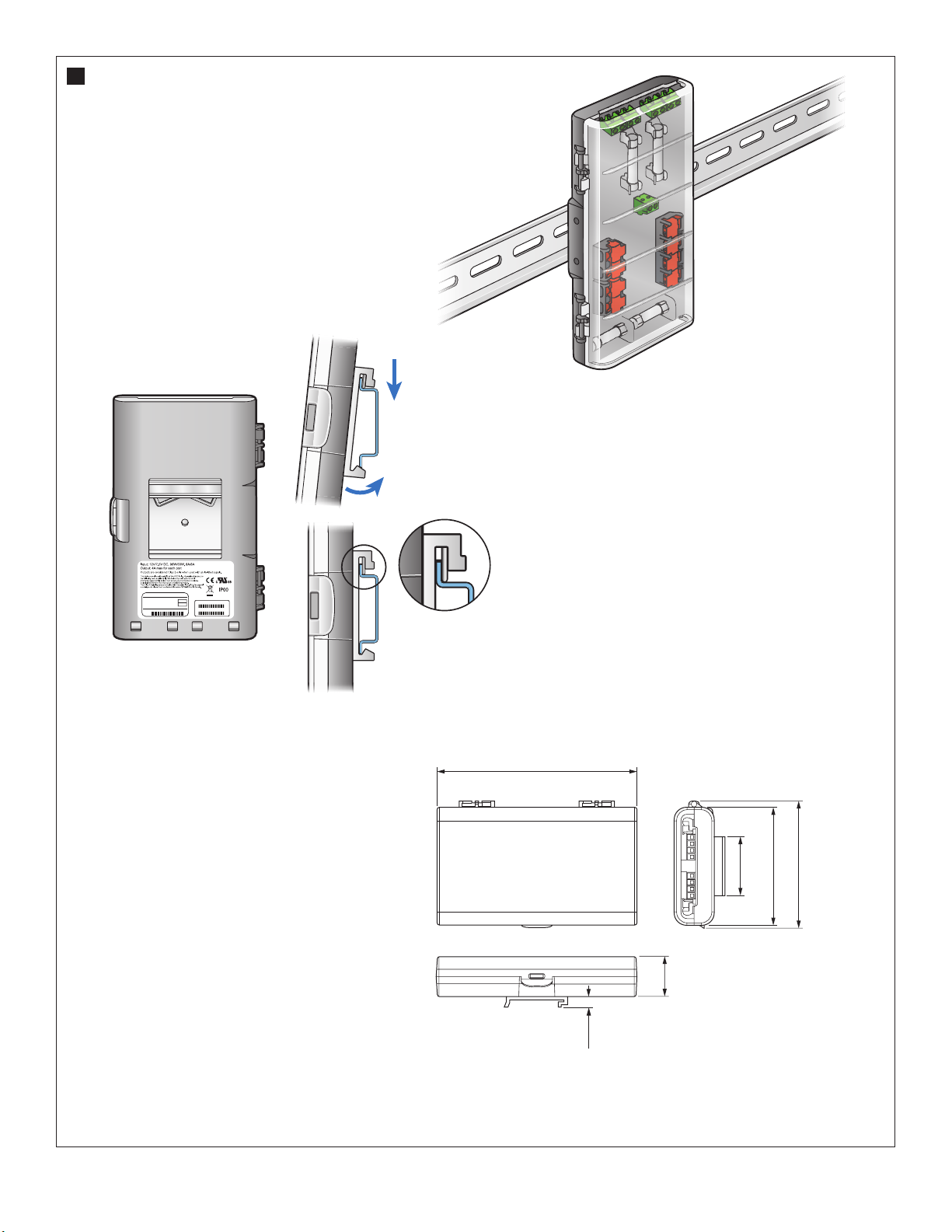

Mount on DIN rail
Montage sur rail DIN
Montaje sobre carril DIN
Montaggio su guida DIN
Montage op DIN-rail
Auf DIN-Schiene montieren
DIN レールにマウント
在 DIN 导轨上安装
Control module dimensions
Dimensions du module de contrôle
Dimensiones del módulo de control
Dimensioni modulo di controllo
Afmetingen regelmodule
Abmessungen des Steuermodul
制御モジュールの寸法
控制模块尺寸
PCK#: 999-999999-99
Item: 9104 036 00112
ABCD abcd ABCD abcd 25CHR
ABCD abc 40CHR
DC: 0852 ABC 1234
1234
00
FFAB0099
SN:
MAC: XXXXXXXXXXXX
IP: xx.xxx.xxx.xxx
31 mm
(1.2 in)
8 mm (0.3 in
)
153 mm (6.02 in)
97 mm (3.82 in)
90 mm (3.54 in)
45 mm
(1.77 in)

4 CM-150 CA Control Module, DIN Rail Mount Installation Instructions
6
Connect luminaire cable
Connecter le câble luminaire Conecta el cable de la luminaria Connettete il cavo dell’apparecchio per illuminazione
Sluit de armatuurkabel aan Schließen Sie das Leuchtenkabel an.
照明器具ケーブルの接続 连接灯具线缆
V+
V-
Data -
Data +
V+
GND
Data
GND
V+
4-wire output
Sortie 4 câbles Salida de 4 cables Uscita a 4 fili
4-draads uitgang Vierdraht-Ausgang 4 線出力 4 条线路输出
3-wire output
Sortie 3 câbles Salida de 3 cables Uscita a 3 fili
3-draads uitgang Dreidraht-Ausgang 3 線出力 3 条线路输出

CM-150 CA Control Module, DIN Rail Mount Installation Instruction 5
7

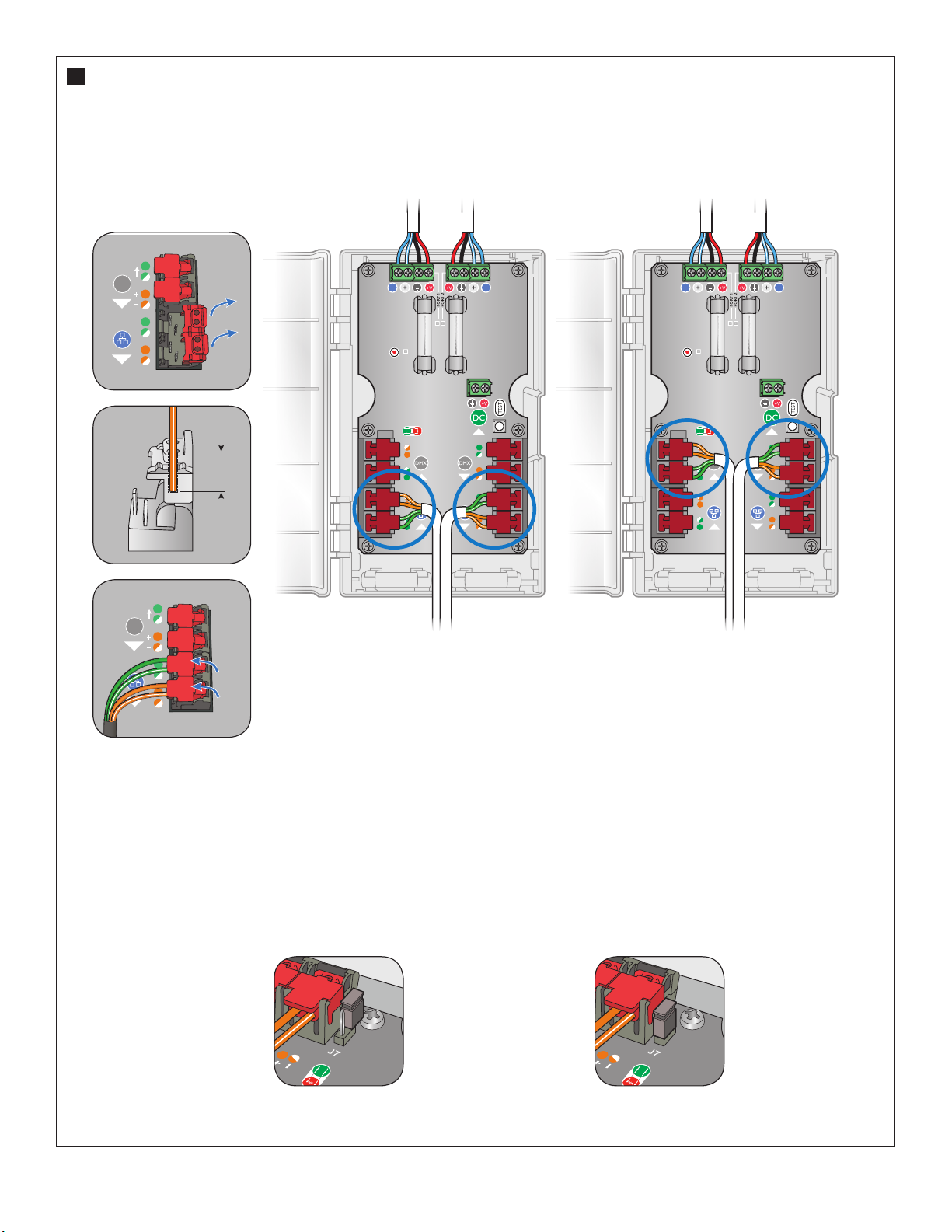

Connect data (Ethernet or DMX)
Connexion de données (Ethernet ou DMX) Conectar datos (Ethernet o DMX) Connettere i cavi dei dati (Ethernet o DMX)
Datakabels aansluiten (ethernet of DMX) Anschlussdaten (Ethernet oder DMX) データの接続 (イーサネットまたは DMX) 连接数据 （以太网或 DMX）
Input
Entrée
Eingang
Entrada
Ingresso
Input
入力
输入
Not Terminated
Non terminé
Sin terminación
Non terminato
Niet beëindigd
Nicht terminiert
終了していません
未关闭
Terminated
Terminé
Terminado
Terminato
Beëindigd
Terminiert
終了しました
已关闭
Input
Entrée
Eingang
Entrada
Ingresso
Input
入力
输入
Output (optional)
Sortie (en option)
Salida (opcional)
Uscita (opzionale)
Output (optioneel)
Ausgang (optional)
出力 (オプション)
输出（可选）
CAT5 or better
0.326 - 0.129 mm2 (22 - AWG)
CAT5 ou supérieur
CAT5 o mejor
CAT5 o superiore
CAT5 of beter
CAT5 oder besser
CAT5 以上
CAT5 或更好
Output (optional)
Sortie (en option)
Salida (opcional)
Uscita (opzionale)
Output (optioneel)
Ausgang (optional)
出力 (オプション)
输出（可选）
DMX DMX
>10 mm
(.39 in)
DMX DMX
D Terminate end of DMX run
Terminaison du câble DMX Extremo con terminación de recorrido DMX Estremità terminata del cavo DMX
Beëindig DMX-uitvoer Ende der DMX-Kette terminieren DMX 操作の終了 关闭 DMX 运行端口

6 CM-150 CA Control Module, DIN Rail Mount Installation Instructions
8
9

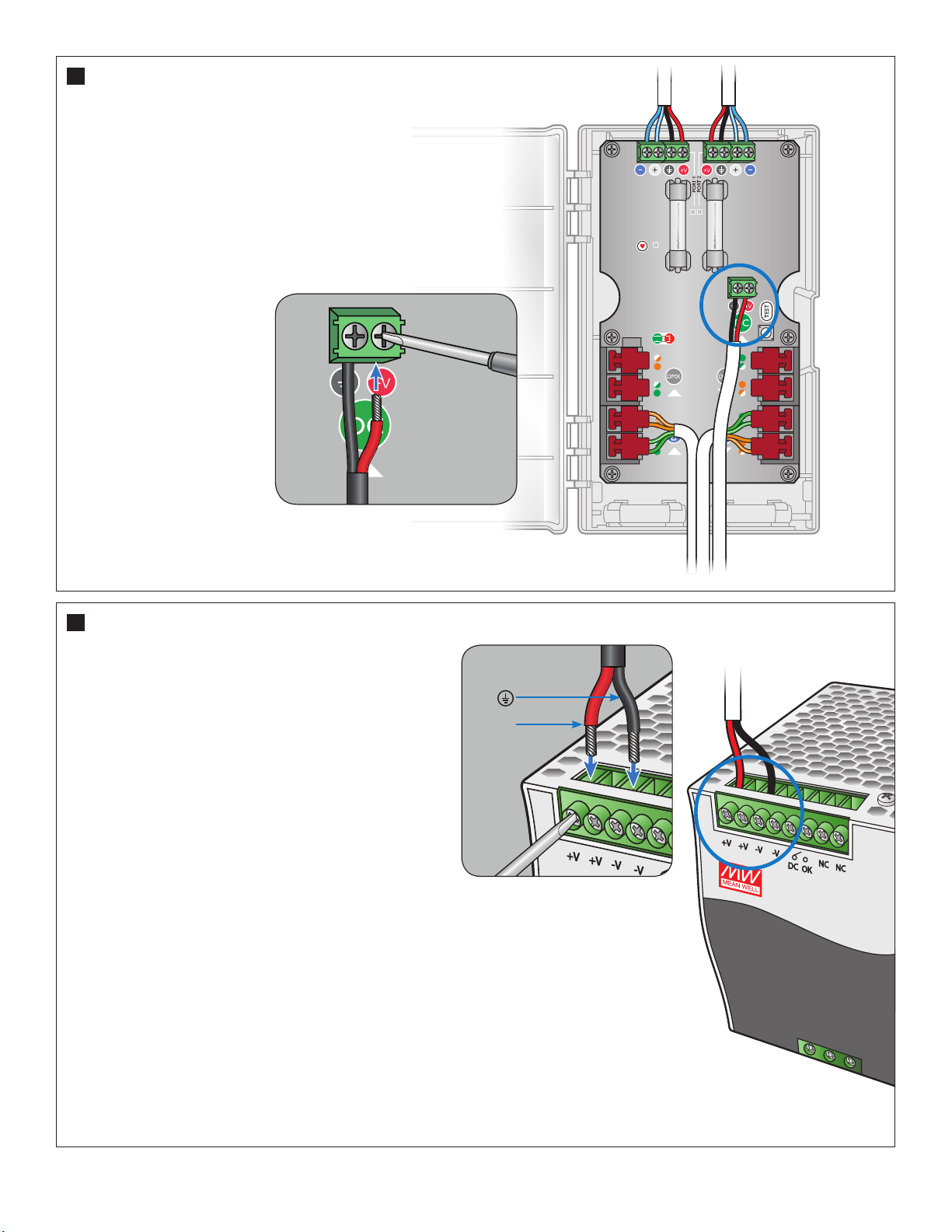

Connect power cable to power supply
Branchez le câble d’alimentation sur l’alimentation secteur
Conectar cable de alimentación a fuente de alimentación
Collegare il cavo di alimentazione all’alimentatore.
Sluit de voedingskabel aan op de voeding
Netzkabel mit Netzteil verbinden
電源ケーブルを電源に接続します。
将电源电缆连接到电源
Attach power cable
Fixez le câble d’alimentation
Conecte el cable de alimentación
Collegare il cavo di alimentazione
Sluit stroomsnoer aan
Schließen Sie das Netzkabel an
電源ケーブルを接続します。
连接电缆
+V
A Power supply must be isolated type. For 7.5 V Flex, use ≤ 7.7 VDC power supply.
For 12 V Flex, use ≤ 12.3 VDC power supply. For 24 V Flex use ≤ 24.5 VDC power supply.
L’alimentation électrique doit être de type isolé. Pour le 7,5 V Flex, utilisez une alimentation électrique < 7,7 VDC. Pour le 12 V Flex,
utilisez une alimentation électrique < 12,3 VDC. Pour le 24 V Flex, utilisez une alimentation électrique < 24,5 VDC.
La fuente de alimentación debe ser de tipo aislado. Para 7,5 V Flex, utilice una fuente de alimentación de < 7,7 V CC. Para 12 V Flex,
utilice una fuente de alimentación de < 12,3 V CC. Para 24 V Flex, utilice una fuente de alimentación de < 24,5 V CC.
L’alimentazione deve essere di tipo isolato. Per Flex da 7.5 V, utilizzare l’alimentazione < 7.7 VDC. Per Flex da 12 V, utilizzare
l’alimentazione < 12.3 VDC. Per Flex da 24 V utilizzare l’alimentazione < 24.5 VDC.
De voeding moet van het geïsoleerde type zijn. Voor 7,5 V Flex: gebruik een voeding van <7,7 VDC. Voor 12 V Flex: gebruik een
voeding van <12,3 VDC. Voor 24 V Flex: gebruik een voeding van <24,5 VDC.
Die Stromversorgung muss isoliert erfolgen. Für 7,5 V Flex verwenden Sie ein Netzteil < 7,7 V (U=). Für 12 V Flex verwenden Sie ein
Netzteil < 12,3 V (U=). Für 24 V Flex verwenden Sie ein Netzteil < 24,5 V (U=).
電源は絶縁型を使用してください。7.5 V フレックスの場合は、< 7.7 VDC 電源を使用してください。12 V フレックスの場合は、< 12.3 VDC 電源を
使用してください。24V フレックスの場合は、< 24.5 VDC 電源を使用してください。
必须采用不同类型的电源。对于 7.5 V Flex，请使用 低于 7.7 V 的直流电源。对于 12 V Flex，请使用 低于 12.3 V 的直流电源。对于
24 V Flex，请使用低于 24.5 V 的直流电源。

CM-150 CA Control Module, DIN Rail Mount Installation Instruction 7
10
11
Test attached luminaires when installation is complete.
Tester les luminaires connectés à la fin de l’installation.
Comprueba las luminarias conectadas una vez completada la instalación.
Testate gli apparecchi collegati al termine dell’installazione.
Test de aangesloten armaturen wanneer de installatie voltooid is.
Testen Sie die angebrachte Leuchten, wenn die Installation abgeschlossen ist.
設置が完了したら、接続された照明器具をテストします。
安装完成后请测试连接的灯具。
Turn the power ON
Rétablissez le courant
Encienda la alimentación eléctrica
Attivare l’alimentazione
Schakel de voeding in
Schalten Sie die Stromzufuhr EIN
電源を ON にします
打开电源
E Press button once to test attached luminaires, and
again to exit test mode.
Appuyez une fois sur le bouton pour tester les luminaires connectés, puis
une nouvelle fois pour quitter le mode de test.
Pulsa el botón una vez para probar las luminarias conectadas y otra vez para
salir del modo de prueba.
Premete il pulsante una volta per testare gli apparecchi collegati e premetelo
nuovamente per uscire dalla modalità test.
Druk eenmaal op de knop om aangesloten armaturen te testen en druk
nogmaals om de testmodus af te sluiten.
Drücken Sie die Taste ein Mal, um die angebrachten Leuchten zu testen.
Durch erneutes Drücken der Taste verlassen Sie den Testmodus.
ボタンを 1 度押して、接続された照明器具をテストし、もう一度押してテスト モード
を終了します。
按一次按钮可测试连接的灯具，再按一次可退出测试模式。
D Replace with same fuse type.
Remplacez à l’aide du même type de fusible.
Sustitúyalo por un fusible del mismo tipo.
Sostituire con lo stesso tipo di fusibile.
Vervang de zekering door een van hetzelfde type
Nur durch baugleiche Sicherung ersetzen
同じタイプのヒューズと交換します。
请使用相同类型的保险丝进行更换。
Replace fuse
Remplacement du fusible
Reemplazar fusible
Sostituire fusibile
Vervang de zekering
Sicherung austauschen
フューズの交換
更换保险丝
1
Make sure power is OFF
Assurez-vous que l’alimentation est coupée Asegúrese de que la alimentación eléctrica esté desconectada Assicurarsi che l’alimentazione sia disattivata
Zorg dat de voeding is uitgeschakeld Vergewissern Sie sich, dass die Stromzufuhr ABGESCHALTET ist
電源が OFF であることを確認します 确保电源关闭
2
Replacement fuses
Fusibles de remplacement
Fusibles de repuesto
Fusibili di sostituzione
Reservezekeringen
Ersatzsicherungen
交 換 ヒューズ
用于更换的保险丝
Maintenance Maintenance Mantenimiento Manutenzione Opties Wartung メンテナンス 维护

A Verify power is o before installing or de-installing.
Avant de procéder à l’installation ou au démontage, vériez que le produit est hors tension.
Compruebe que el suministro de alimentación está apagado antes de proceder a la instalación
o desinstalación.
Prima dell’installazione o della disinstallazione vericare che l’alimentazione sia disattivata.
Controleer dat de stroom uit staat alvorens te installeren of te deïnstalleren.
Überprüfen Sie vor der Installation oder Deinstallation, ob der Strom abgeschaltet ist.
設置や撤去の前に、電源がオフになっていることを確認してください。
在安装或卸载之前，请确认电源已关闭。
B Do not attempt to install or use the control module until you read
and understand the installation instructions and safety labels.
N’essayez pas d’installer ou d’utiliser le module de contrôle sans avoir lu et compris les
instructions d’installation ainsi que les étiquettes de sécurité.
No intente instalar o utilizar el módulo de control hasta que no haya leído y comprendido las
instrucciones de instalación y las etiquetas de seguridad.
Non tentare di installare o utilizzare il modulo di controllo prima di aver letto e compreso le
istruzioni di installazione e le etichette di sicurezza.
Probeer de regelmodule niet te installeren of te gebruiken voordat u de installatie-instructies
en veiligheidslabels gelezen en begrepen hebt.
Versuchen Sie nicht, das Steuerungsmodul zu installieren oder zu verwenden, so lange Sie
noch nicht die Installationsanweisungen und die Sicherheitsaufkleber gelesen und verstanden
haben.
制御モジュールを設置および使用する際は、設置手順書および安全ラベルをよく読んでから行ってく
ださい。
安装或使用控制模块前，请务必阅读并理解本安装说明和安全标签。
B Do not use the control module for any voltage for which it is not
rated. Do not exceed the specied voltage and current input rating.
Only for use with specied Color Kinetics lighting products.
le module de contrôle avec une tension pour laquelle il n’est pas adapté. Ne dépassez pas la
tension et le courant d’entrée indiqués. Destiné exclusivement aux produits Color Kinetics
Lighting spéciés
No conecte el módulo de control a un voltaje distinto del indicado. No sobrepase el voltaje ni
la corriente eléctrica especicados. Solo debe utilizarse con determinados productos de Color
Kinetics Lighting.
Non utilizzare il modulo di controllo con tensioni diverse da quelle specicate. Non superare
la tensione specicata e la specica di ingresso corrente. Solo per uso con i prodotti Color
Kinetics Lighting specicati.
Gebruik de regelmodule alleen voor de opgegeven spanningen. Overschrijd de gespeciceerde
spanning en ingangsstroomclassicatie niet. Alleen voor gebruik met gespeciceerde Color
Kinetics Lighting producten.
Verwenden Sie das Steuermodul nicht für Spannungen, die nicht angegeben wurden.
Überschreiten Sie nicht die angegebene Eingangsspannung und den Eingangsstrom. Nur zur
Verwendung mit den angegebenen Produkten von Color Kinetics.
制御モジュールを定格以外の電圧に使用しないでください。 指定の電圧および電流入力定格を超えな
いようにしてください。 特定のフィリップスライティング製品専用です。
请勿在非额定电压的情况下使用控制模块。 请勿超过指定电压和当前额定输入电压值。 仅与指定飞
利浦照明产品搭配使用。
B It is the end user’s responsibility to comply with these installa-
tion instructions and to determine appropriate conductor size to
permanently connect the incoming facility, and to provide means for
disconnecting the system.
Il est de la responsabilité de l’utilisateur nal de respecter ces instructions d’installation et
de déterminer la taille appropriée du conducteur an de connecter de façon permanente
l’appareil entrant et de fournir des moyens de déconnecter le système
Es responsabilidad del usuario nal seguir estas instrucciones de instalación y determinar el
tamaño de conductor adecuado para conectar permanentemente el servicio de entrada, así
como proporcionar medios para desconectar el sistema
L’utente nale è tenuto a conformarsi alle istruzioni di installazione e a stabilire le dimensioni
corrette del conduttore per collegare in modo permanente l’impianto nonché a fornire i mezzi
per scollegare il Sistema
De eindgebruiker heeft de verantwoordelijkheid om aan deze installatie-instructies te voldoen
en het juiste geleiderformaat te bepalen voor permanente aansluiting van de inkomende
voorziening, en om te zorgen dat het systeem van de netspanning kan worden losgekoppeld
Es liegt in der Verantwortung des Endbenutzers, diese Einbauanleitung zu befolgen, eine
geeignete Leitergröße für eine dauerhafte Verbindung des Eingangs festzulegen und eine
Möglichkeit zum Trennen des Systems bereitzustellen.
エンドユーザーの責任において、示された取付手順に従い、受電設備に永続的に接続してシステムから
切断する方法を確保するのに適切な導体サイズを判断してください。
最终用户的责任是遵守这些安装说明，确定适当的导体大小以永久性地连接到传入设施，并提供与系
统断开连接的方式。
B The control module is intended for mounting on DIN rail only
inside a suitable enclosure in accordance with UL 508A requirements.
Le module de contrôle est destiné à être installé uniquement sur un rail DIN à l’intérieur d’un
boîtier approprié conformément aux exigences UL 508A.
El módulo de control está destinado a montarse en carril DIN solamente dentro de una carcasa
adecuada, de acuerdo con los requisitos de UL 508A.
Il modulo di controllo prevede il montaggio su guida DIN solo all’interno di un alloggiamento
adatto in base ai requisiti UL 508A.
De regelmodule is alleen bedoeld voor montage op een DIN-rail in een geschikte kast die
voldoet aan de eisen van UL 508A.
Das Steuermodul darf nur innerhalb eines geeigneten Gehäuses gemäß den Anforderungen
nach UL 508A auf einer DIN-Hutschiene montiert werden.
制御モジュールは、UL 508A の要件に従って、適切なエンクロージャ内の DIN レールにのみ取り付けら
れることを前 提としています。
控制模块仅适用于安装在合适的外壳内的 DIN 导轨上，以符合 UL 508A 的要求。
C This device complies with part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference
received, including interference that may cause undesired operation.
This equipment has been tested and found to comply with the limits
for a Class A digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference when operated in a commercial environment.
This equipment generates, uses, and can radiate radio frequency
energy and, if not installed and used in accordance with the instruction
manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause
interference in which case the user will be required to correct the
interference at his own expense.
C This Class A digital apparatus complies with Canadian ICES-003.
Cet appareil numerique de la classe A est conforme a la norme NMB-003 du Canada.
C Warning - This is a class A product. In a domestic environment this
product may cause radio frequency interference in which case the user
may be required to take adequate measures.
© 2018 Signify Holding. All rights reserved. Specifications are subject to
change without notice. No representation or warranty as to the accuracy
or completeness of the information included herein is given and any
liability for any action in reliance thereon is disclaimed. All trademarks
are owned by Signify Holding or their respective owners. www.colorkinetics.com
