Conrad DA-8300 User manual

Bestimmungsgemäße Verwendung
Die DVB-T Antenne dient dazu, digitale terrestrisch ausgestrahlte TV- und Rundfunksignale zu
empfangen und zu verstärken.
Sie ist nur für den Anschluss an Antenneneingänge von entsprechenden Empfangsgeräten
zugelassen.
Als Stromversorgung darf nur das mitgelieferte Netzteil oder die 5V-Phantomspeisung eines
Empfangsgerätes verwendet werden. Das Netzteil ist nur für den Anschluss an 230 V/50 Hz
Wechselspannung zugelassen.
Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt
mit Feuchtigkeit ist unbedingt zu vermeiden.
Eine andere Verwendung als zuvor beschrieben führt zur Beschädigung dieses Produktes,
darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc.
verbunden.
Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres Nach-
schlagen auf.
Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Die Sicherheitshinweise sind unbedingt zu befolgen.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• DVB-T Antenne
• Netzteil
• Phantomspeiseadapter
• Standfuß
• Bedienungsanleitung
Features
• Stromversorgung über Netzteil oder 5V-Phantomspeisung
• Horizontale oder vertikale Aufstellung
• Rauscharme Verstärkertechnologie
• Schlankes und modernes Design mit Hochglanznish
Symbol-Erklärungen
Das Symbol mit dem Ausrufezeichen weist Sie auf wichtige Hinweise in der Bedie-
nungsanleitung hin.
Das „Pfeil“-Symbol ist zu nden, wenn Ihnen besondere Tipps und Hinweise zur
Bedienung gegeben werden sollen.
Sicherheitshinweise
Lesen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält wich-
tige Informationen für den Betrieb.
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie!
• Aus Sicherheitsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes
nicht gestattet.
• Das Netzteil ist in Schutzklasse II aufgebaut und darf nur an einer Steckdose des öffentlichen
Stromversorgungsnetzes betrieben werden.
• Fassen Sie das Netzteil niemals mit feuchten oder nassen Händen an. Es besteht die Gefahr
eines lebensgefährlichen elektrischen Schlages!
• Ersetzen Sie nie eine schadhafte Anschlussleitung des Netzteils. Sollte die Anschlussleitung
beschädigt sein, ist das Netzteil unbrauchbar und muss entsorgt werden. Eine Reparatur ist
nicht zulässig.
• Um das Gerät vollständig vom Netz zu trennen, muss das Netzteil aus der Netzsteckdose
gezogen werden.
• Die Sicherheitshinweise der Hersteller der anzuschließenden Geräte sind ebenfalls zu be-
achten. Lesen Sie dazu die entsprechenden Betriebsanleitungen sorgfältig durch.
• Nehmen Sie das Produkt nicht in Betrieb, wenn es beschädigt ist.
• Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder können die Gefah-
ren, die im Umgang mit elektrischen Geräten entstehen, nicht erkennen.
• Gießen Sie nie Flüssigkeiten über elektrischen Geräten aus. Stellen Sie keine Gefäße mit
Flüssigkeiten, z.B. Eimer, Vasen oder Panzen, auf oder in die unmittelbare Nähe des Pro-
dukts. Flüssigkeiten könnten ins Geräteinnere gelangen und dabei die elektrische Sicherheit
beeinträchtigen. Es besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen
elektrischen Schlages! Sollte Flüssigkeit ins Geräteinnere gelangt sein, schalten Sie die zu-
gehörige Netzsteckdose stromlos (z.B. Sicherungsautomat abschalten) und ziehen Sie das
Netzteil aus der Netzsteckdose. Das Produkt darf nicht mehr betrieben werden, bringen Sie
es in eine Fachwerkstatt.
• Das Gerät darf keinen extremen Temperaturen, keinen starken Vibrationen, keiner hohen
Feuchtigkeit (wie z.B. Tropf- und Spritzwasser) oder starken mechanischen Beanspruchun-
gen ausgesetzt werden.
• Stellen Sie keine offenen Brandquellen wie brennende Kerzen auf oder direkt neben dem
Gerät ab.
• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefähr-
lichen Spielzeug werden.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit
oder den Anschluss des Produktes haben.
• Sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden,
so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in
Verbindung.
Aufstellung
Bohren oder schrauben Sie zur Befestigung der Antenne keine zusätzlichen
Schrauben in das Gehäuse, dadurch wird das Gerät beschädigt.
Beim Aufstellen der Antenne ist auf einen sicheren Stand und auf einen sta-
bilen Untergrund zu achten, da durch ein Herunterfallen Personen verletzt
werden könnten.
Vermeiden Sie bei der Platzierung der DVB-T Antenne die Nähe von Geräten, die
Störungen aussenden können (z.B. Mikrowellengeräte, Funktelefone, starke Moto-
ren etc.).
Die Aufstellung sollte außerdem nicht in der Nähe größerer Metallächen erfolgen,
da diese die Empfangssignale stark dämpfen können.
Stellen Sie die Antenne an einen möglichst hohen Standort, da hier der Empfang
erfahrungsgemäß am besten ist. Auch eine fensternahe Aufstellung kann den Emp-
fang verbessern.
• Stecken Sie den beiliegenden Standfuß in die Bohrungen an der Gehäuserückseite. Für die
vertikale bzw. horizontale Aufstellung ist jeweils ein Bohrungspaar vorhanden.
• Stellen Sie die Antenne auf einer ebenen Fläche auf.
Anschluss und Inbetriebnahme
Die Antennenleitung der Antenne darf nur an Antenneneingänge von entspre-
chenden Empfangsgeräten angeschlossen werden.
Es darf ausschließlich das im Lieferumfang enthaltene Netzteil oder die 5V-
Phantomspeisung Ihres Empfangsgerätes (falls vorhanden) zur Stromversor-
gung verwendet werden.
Als Stromquelle für das Netzteil darf nur eine Netzsteckdose des öffentlichen
Versorgungsnetzes verwendet werden.
Seien Sie vorsichtig beim Umgang mit Netzleitungen und Netzanschlüssen.
Netzspannung kann lebensgefährliche elektrische Schläge verursachen.
Stellen Sie sicher, dass die Spannungsangabe auf dem Netzteil mit der Netz-
spannung Ihres Stromversorgers übereinstimmt. Versuchen Sie nie, das Netz-
teil an einer anderen Spannung zu betreiben.
Beachten Sie beim Anschluss, dass das Anschlusskabel nicht gequetscht
oder durch scharfe Kanten beschädigt werden kann.
Die Netzsteckdose, an die das Netzteil angeschlossen wird, muss sich in der
Nähe des Gerätes benden und leicht erreichbar sein, damit es im Fehlerfall
schnell und einfach von der Netzstromversorgung getrennt werden kann.
D BEDIENUNGSANLEITUNG
DA-8300 DVB-T Antenne Indoor Version 04/14
Best.Nr. 1404331

Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die
Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nach-
druck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
© Copyright 2014 by Conrad Electronic SE.
Wartung und Pege
Bevor Sie das Produkt reinigen trennen Sie es von der Stromversorgung
(Netzteil aus der Netzsteckdose ziehen!).
Vermeiden Sie unbedingt das Eindringen von Nässe oder Feuchtigkeit in das
Gerät.
Die DVB-T Antenne ist wartungsfrei, öffnen Sie das Gehäuse deshalb niemals. Durch ein Öff-
nen erlischt der Garantieanspruch.
Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigung des Ge-
häuses, des Netzteils usw. Wenn das Gerät Schäden aufweist, so ist es außer Betrieb zu
setzen und gegen unbeabsichtigten Betrieb zu sichern.
Äußerlich sollte das Gehäuse nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt
werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösun-
gen, da dadurch das Gehäuse angegriffen werden kann.
Entsorgung
Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
Betriebsspannung ................. 230 V/50 Hz (Netzteil)
.............................................. 5 V/DC (Antenne)
Leistungsaufnahme .............. 1 W max. (bei Netzteilbetrieb)
Empfangsbereich .................. 47-870 MHz
Verstärkung ..........................20 dB
Abmessungen ....................... 136 x 204 x 20 mm
Masse ................................... 220 g
a) Stromversorgung über das beiliegende Netzteil
Diese Anschlussart darf nur bei TV-Geräten bzw. Receivern ohne 5V-Phantom-
speisung verwendet werden.
• Stecken Sie den Antennenstecker der DVB-T Antenne in den Anschluss ANTENNA am
Phantomspeiseadapter.
• Verbinden Sie die Antennenleitung des Phantomspeiseadapters (gekennzeichnet mit RE-
CEIVER) mit dem Antennenanschluss Ihres TV-Gerätes oder Receivers.
• Verbinden Sie den Niedervoltstecker des Netzteils mit der Anschlussbuchse DC 9-12 V am
Phantomspeiseadapter.
• Stecken Sie das Netzteil in eine Wandsteckdose des öffentlichen Stromversorgungsnetzes.
• Sobald die Antenne mit Strom versorgt wird, leuchtet die Funktionsanzeige am Phantomspei-
seadapter.
• Schalten Sie Ihr Empfangsgerät ein und wählen Sie ein Programm aus.
• Versuchen Sie den Empfang durch Veränderung des Aufstellortes und der Ausrichtung der
Antenne zu optimieren.
b) Stromversorgung über eine 5V-Phantomspeisung vom TV-Gerät/Receiver
Diese Anschlussart ist nur für TV-Geräte bzw. Receiver vorgesehen, die über
eine 5V-Phantomspeisung für Antennen verfügen.
Informieren Sie sich diesbezüglich in der Bedienungsanleitung Ihres TV-Gerä-
tes/Receivers.
• Verbinden Sie den Antennenstecker der DVB-T Antenne mit dem Antennenanschluss Ihres
TV-Gerätes oder Receivers.
• Schalten Sie Ihr Empfangsgerät ein und aktivieren Sie die Phantomspeisung für den Anten-
neneingang.
• Wählen Sie am TV-Gerät ein Programm aus.
• Versuchen Sie den Empfang durch Veränderung des Aufstellortes und der Ausrichtung der
Antenne zu optimieren.

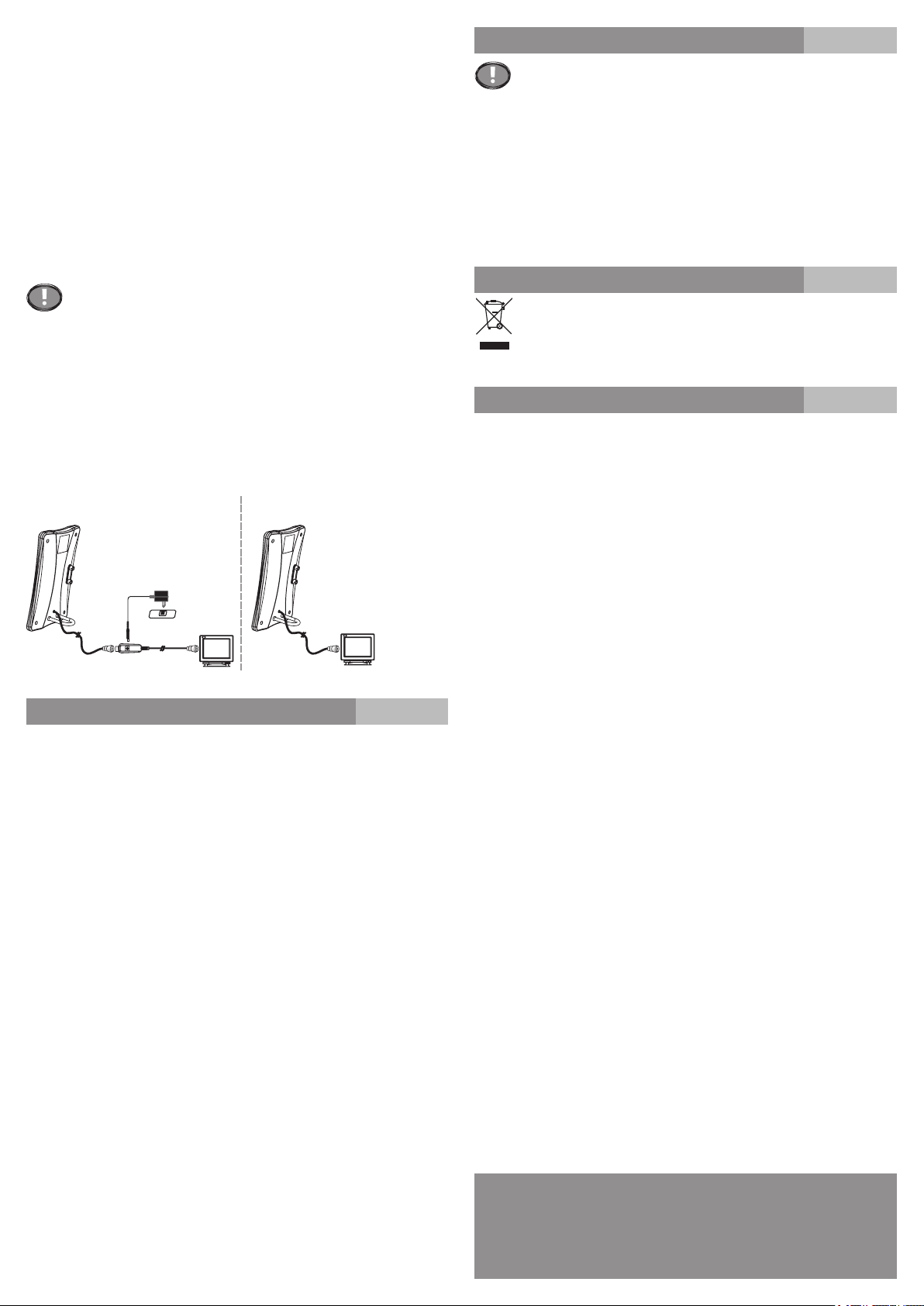

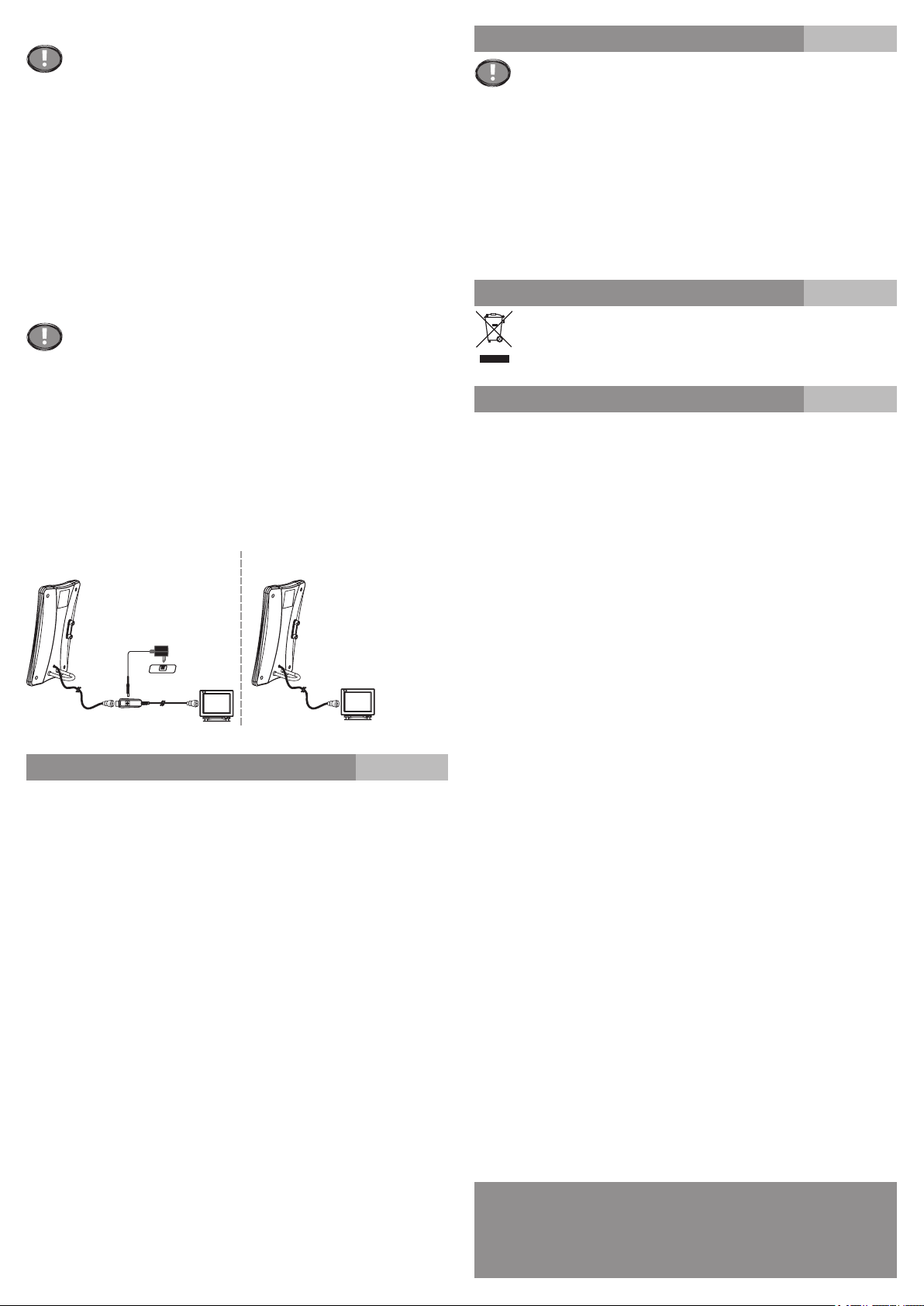

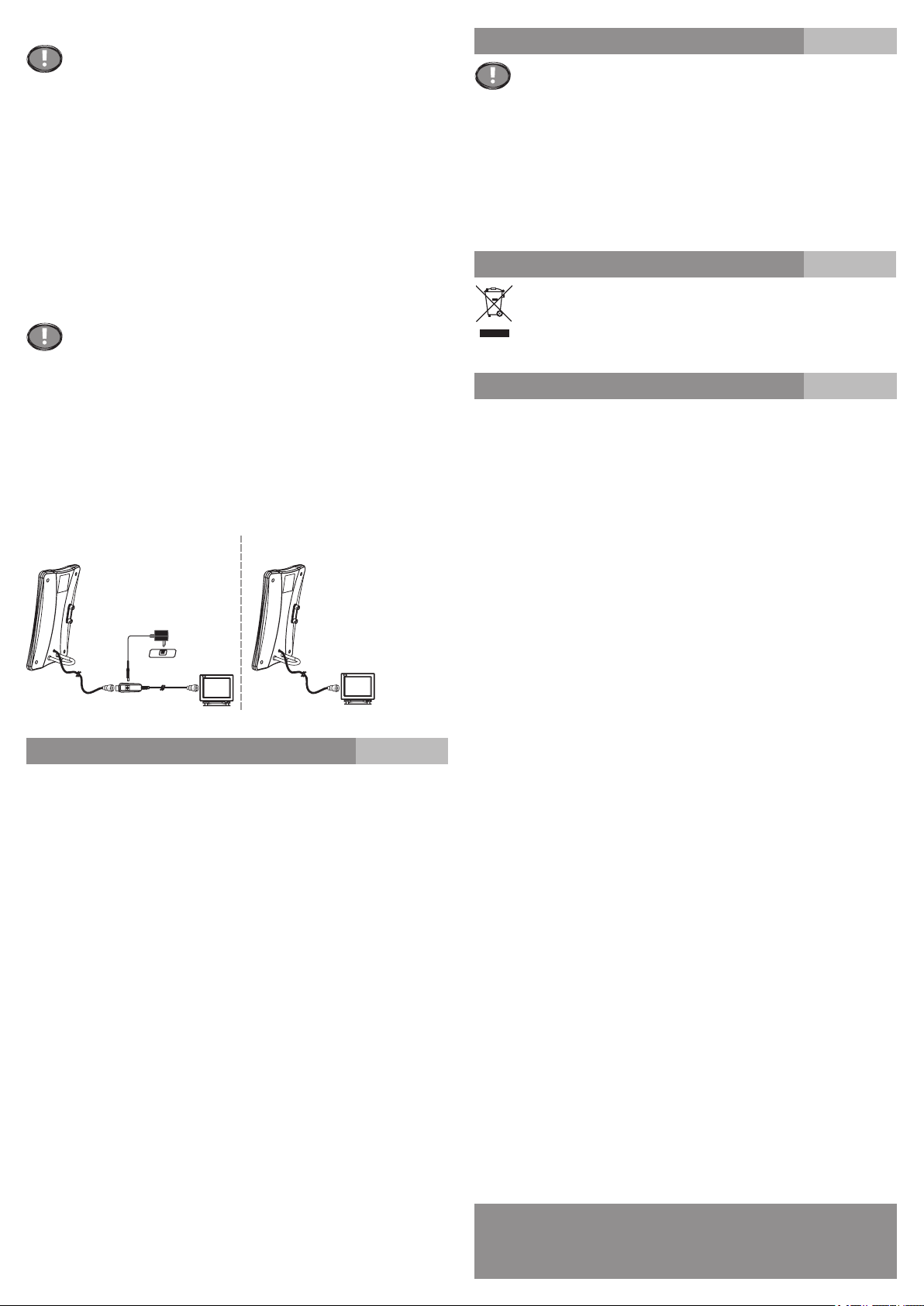

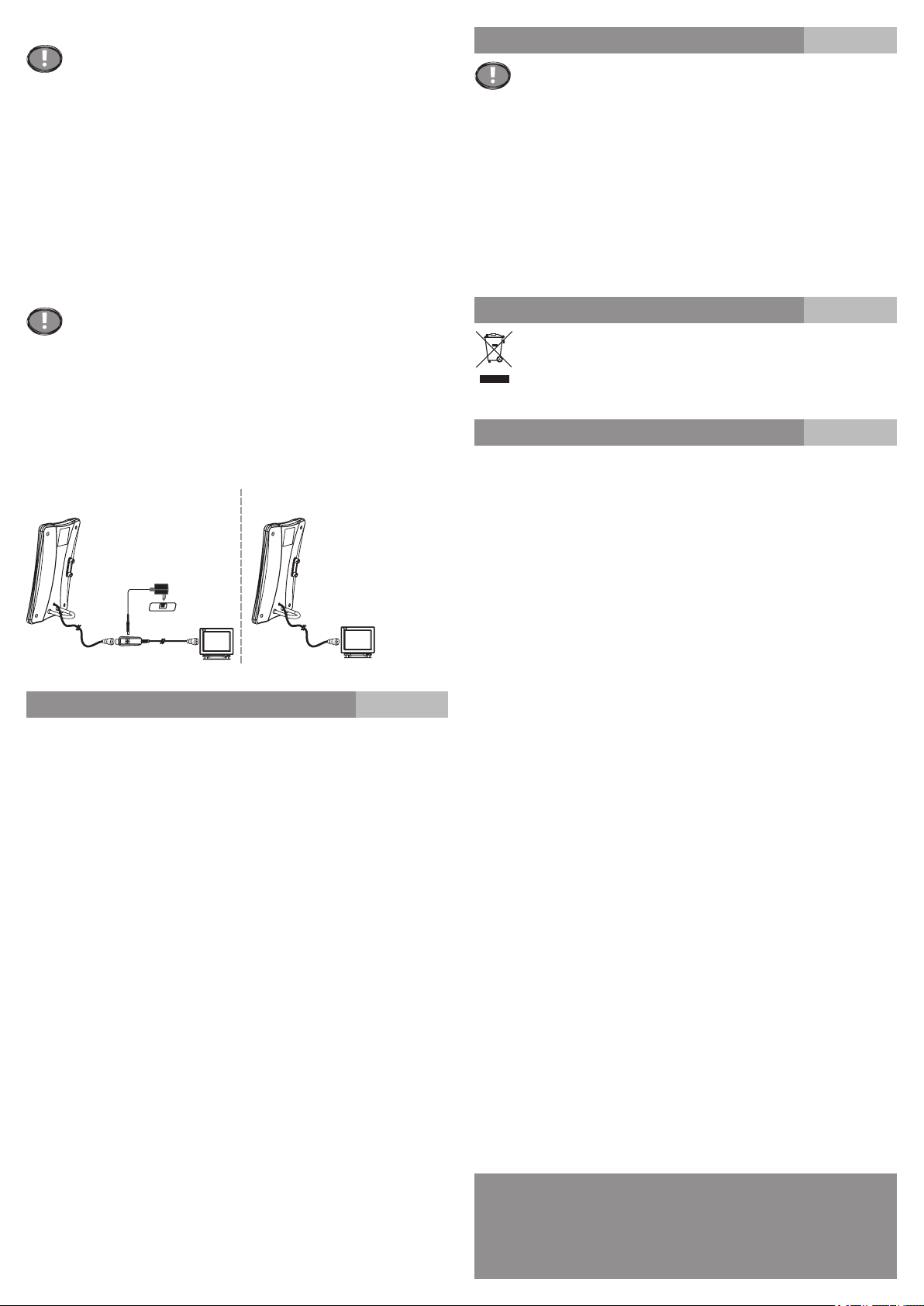

a b
Handhabung
• Betreiben Sie die Antenne oder das Netzteil nie mit beschädigtem Gehäuse oder fehlenden
Abdeckungen.
• Benutzen Sie die DVB-T Antenne niemals gleich dann, wenn sie von einem kalten Raum in
einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter
Umständen das Netzteil oder die Antenne zerstören. Lassen Sie die Antenne auf Zimmer-
temperatur kommen. Warten Sie bis das Kondenswasser verdunstet ist.
• Ziehen Sie Netzteile nie an der Leitung aus der Steckdose, ziehen Sie sie immer nur an den
dafür vorgesehenen Griffächen aus der Netzsteckdose.
• Ziehen Sie bei Nichtbenutzung das Netzteil aus der Netzsteckdose.
• Ziehen Sie aus Sicherheitsgründen bei einem Gewitter immer das Netzteil aus der Netz-
steckdose.
• Um eine ausreichende Belüftung zu gewährleisten, dürfen Antenne und Netzteil auf keinen
Fall abgedeckt werden. Außerdem darf die Luftzirkulation nicht durch Gegenstände wie Zeit-
schriften, Tischdecken, Vorhänge o.ä. behindert werden.

Intended use
The DVB-T antenna is used to receive and strengthen digital, terrestrial broadcast TV and
radio signals.
It is licensed only for connection to the antenna inputs of appropriate receivers.
Only the enclosed power pack unit or the 5V-phantom power of a receiver may be used as
power supply. The power supply must be connected only to 230 V / 50 Hz alternating voltage.
The product may be used only in enclosed indoor locations, never outdoors. Do not expose to
moisture, under any circumstances.
Any use other than that described above could lead to damage to this product and involves the
risk of short circuits, re, electric shock, etc.
Read the operating instructions carefully and keep them for later reference.
No part of the product may be modied or converted.
The safety instructions must be observed at all times.
This product complies with the applicable national and European requirements. All names of
companies and products are the trademarks of the respective owners. All rights reserved.
Contents
• DVB-T antenna
• Power adaptor
• Phantom power adapter
• Stand
• Operating instruction
Features
• Power supply via power pack unit or 5V-phantom power
• Horizontal or vertical mounting
• Low-noise amplier technology
• Slim and modern design with high-polish nish
Explanation of the symbols
The exclamation mark symbol indicates that important information is included in
these operating instructions.
The “arrow” symbol indicates where special tips and notes on operations are pro-
vided.
Safety Instructions
First, read the complete operating instructions carefully, as they contain im-
portant information about the proper operation.
The warranty will be void in the event of damage caused by failure to observe
these safety instructions! We do not assume any liability for any resulting
damage!
We shall not accept liability for damage to property or personal injury caused
by incorrect handling or non-compliance with the safety instructions! The
warranty will be void in such cases!
• For safety reasons, any unauthorised conversion and/or modication to the product is not
permitted.
• The power supply unit has been constructed according to Protection Class II and may be
operated only on a public power supply outlet.
• Never touch the power supply unit with wet or damp hands. There is a life-threatening electric
shock hazard!
• Never replace a damaged connecting cable of the power pack. If the connecting cable is
damaged, the power adapter is unusable and must be disposed of. Do not repair it.
• To disconnect it completely from the mains, the mains plug has to be removed from the mains
socket.
• The manufacturer’s safety instructions for devices to be connected must also be observed.
You should, therefore, also carefully read other relevant operating instructions.
• Do not operate the product if it is damaged.
• This product is not a toy, and should be kept out of the reach of children. Children cannot see
the danger arising from the incorrect use of electrical devices.
• Never pour out uids above electrical devices. Do not place any containers with liquids, such
as buckets, vases or plants, in the immediate proximity of the product. Liquids could get in-
side the housing and thus impair electrical safety. There is danger of re or a life-threatening
electric shock! If a liquid has entered the device, switch off the respective socket (e.g. switch
off circuit breaker) and pull the mains unit from the socket. Afterwards the product must no
longer be used. Please take it to a specialist.
• The device may not be exposed to extreme temperatures, strong vibrations, high humidity
(e.g. droplets or splashes of water) or strong mechanical stress.
• Do not place open ames, such as burning candles, on or close to the device.
• Use the device only in temperate climate regions and not in tropical ones.
• Do not leave packaging materials unattended. It may become a dangerous plaything for
children.
• If you have doubts about how the equipment should be operated or how to connect it safely,
consult a trained technician.
• If you have any questions that are not answered in these operating instructions, please con-
tact our technical support centre or consult a professional.
Set-up
Do not drill any additional holes or screw any additional screws into the hous-
ing when mounting the appliance, as doing so could damage it.
When setting up the antenna, make sure that it has a secure footing and is on
a stable surface, as people could be injured if the device falls down.
Avoid placing the DVB-T antenna near devices which can transmit interference
(e.g., microwave ovens, cordless phones, powerful engines, etc.).
You should also not install the device close to large metal surfaces, because these
may strongly weaken the received signal.
Place the antenna at the highest possible location, since experience shows that
this is where the reception is best. Installing it close to a window may also improve
reception.
• Insert the stand into the corresponding borehole on the rear of the casing. There is one
borehole pair each for the vertical or horizontal set-up.
• Place the antenna on a at surface.
Connection and Getting Started
The antenna cable of the antenna may be connected only to the antenna in-
puts of the corresponding receivers.
Use only the power supply unit enclosed in the package or the 5V-phantom
power of your receiver (if available) to supply the power.
Connect the power adapter only to a normal mains socket connected to the
public supply.
Be careful when handling the mains cables and mains connectors. Mains volt-
age can cause serious electric shocks, which can be fatal.
Make sure that the current designation on the power adapter agrees with the
mains voltage of your power supply. Never try to operate the power pack on
any other voltage.
Make sure that the connecting cable is not pinched or damaged by sharp
edges when making the connection.
The mains socket to which the power pack is connected must be nearby and
easily accessible, so the device can be quickly isolated from the mains power
supply in the event of a fault.
 OPERATING INSTRUCTIONS
DA-8300 DVB-T Antenna Indoor Version 04/14
Best.Nr. 1404331

a) Voltage supply via the enclosed power pack unit
This connection type may be used only for TV sets or receivers without 5V-
phantom power supply.
• Plug the antenna plug of the DVB-T antenna into the ANTENNA connector on the phantom
power adapter.
• Connect the antenna cable of the phantom power adapter (labelled with RECEIVER) to the
antenna connector of your TV set or receiver.
• Connect the low voltage plug of the power pack to the DC 9-12 V connector socket on the
phantom power adapter.
• Plug the power unit into a wall outlet of the public power supply grid.
• Once the antenna is receiving power, the function indicator on the phantom power adapter
lights up .
• Switch on your receiver and select a programme.
• Try to optimise the reception by changing the mounting position and alignment of the an-
tenna.
b) Power supply via a 5V-phantom power from the TV set/receiver
This connection type is only suitable for TV sets or receivers that feature a
5V-phantom supply.
To this end, read the information in the operating instructions of your TV set/
receiver.
• Connect the antenna plug of the DVB-T antenna with the antenna connector of your TV set
or receiver.
• Switch on your receiver and activate the phantom power for the antenna input.
• Select a program on the TV set.
• Try to optimise the reception by changing the mounting position and alignment of the an-
tenna.
a b
Handling
• Never operate antenna or the power pack with damaged housing or missing covers.
• Never use the DVB-T antenna immediately after it has been brought from a cold room into a
warm one. The condensation that forms might damage the power pack or the antenna under
certain circumstances. Leave the antenna disconnected and wait until it has reached room
temperature. Wait until the condensation has evaporated.
• Never unplug the power pack from the mains socket by pulling on the cable; always use the
grips intended for this purpose.
• Unplug the power pack if you are not going to use the device for a while.
• For safety reasons, always disconnect the power unit from the mains socket during thunder-
storms.
• To ensure adequate ventilation, the antenna and the power supply unit must never be cov-
ered. In addition, the air circulation must not be obstructed by objects such as magazines,
tablecloths, curtains or similar items.
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microlming, or the capture in electronic data
processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in echnology and equipment reserved.
© Copyright 2014 by Conrad Electronic SE.
Maintenance and care
Before cleaning the product, disconnect it from the power supply (unplug the
power supply unit from the mains socket!).
Make absolutely sure that the inside of the device does not get wet or damp
The DVB-T antenna is maintenance-free; therefore do not open the case. If you do open it, the
warranty will be rendered null and void.
Periodically inspect the technical safety of the device for damage to the case, power supply,
etc. If the unit is damaged, it must be put out of operation and secured against accidental use.
The outside of the casing should be cleaned only with a dry, soft cloth or brush. Never use
aggressive cleansing agents or chemical solutions, since they might damage the surface of
the housing.
Disposal
Electronic devices are recyclable waste materials and must not be disposed of in the
household waste!
Dispose of an unserviceable product in accordance with the relevant statutory regu-
lations.
Technical data
Operating voltage ................. 230 V/50 Hz (power pack unit)
.............................................. 5 V/DC (Antenna)
Power input ........................... 1 W max. (when operated via power supply unit)
Reception range ................... 47-870 MHz
Amplication ......................... 20 dB
Dimensions ...........................136 x 204 x 20 mm
Weight .................................. 220 g

Utilisation conforme
L’antenne DVB-T permet de recevoir et d’amplier les signaux TV et radios numériques ter-
restres diffusés.
Ce produit est conçu uniquement pour être branché sur les entrées d’antenne des récepteurs
appropriés.
Pour faire fonctionner l’antenne, utilisez uniquement le bloc d’alimentation fourni ou l’alimenta-
tion fantôme de 5V-d’un récepteur. Ce bloc d’alimentation n’est homologué que pour le bran-
chement à une tension alternative de 230 V/50 Hz.
L’appareil doit être utilisé uniquement dans des locaux fermés ; l’utilisation en extérieur n’est
pas autorisée. Évitez impérativement tout contact avec l’humidité.
Toute utilisation autre que celle décrite précédemment peut endommager cet appareil. Par
ailleurs, elle peut entraîner des risques de court-circuit, d’incendie, de décharge électrique, etc.
Lisez attentivement la notice d’utilisation et gardez celle-ci pour pouvoir la consulter ultérieu-
rement.
Aucun composant du produit ne doit être modié ni transformé.
Respectez impérativement les consignes de sécurité.
Ce produit est conforme aux exigences des directives européennes et nationales en vigueur.
Tous les noms d’entreprises et les appellations d’appareils gurant dans ce mode d’emploi sont
des marques déposées de leurs propriétaires respectifs. Tous droits réservés.
Étendue de la livraison
• Antenne DVB-T
• Bloc d’alimentation
• Adaptateur d’alimentation fantôme
• Pied de support
• Manuel d’utilisation
Fonctions
• Alimentation électrique via le bloc d’alimentation ou l’alimentation fantôme de 5V
• Installation horizontale ou verticale
• Technologie d’amplication à faible bruit
• Design compact et moderne avec nition laquée brillante
Explication des symboles
Le symbole du point d’exclamation vous signale les informations importantes dans
le présent manuel d’utilisation.
Le symbole de la « èche » renvoie à des astuces et conseils d’utilisation spéci-
ques.
Consignes de sécurité
Lisez intégralement le manuel d’utilisation avant la mise en service de l’appa-
reil. Il contient des informations importantes pour son montage et son utilisa-
tion.
Tout dommage résultant d’un non-respect du présent manuel d’utilisation en-
traîne l’annulation de la garantie ! Nous déclinons toute responsabilité pour
les dommages consécutifs !
Nous déclinons toute responsabilité pour d’éventuels dommages matériels
ou corporels dus à un maniement incorrect ou au non-respect des précau-
tions d’emploi ! Dans de tels cas, la garantie prend n !
• Pour des raisons de sécurité, il est interdit de transformer ou de modier soi-même l’appareil.
• Le bloc d’alimentation appartient à la classe de protection II. Il doit être branché uniquement
sur une prise de courant du réseau d’alimentation public.
• Ne touchez jamais le bloc d’alimentation lorsque vous avez les mains humides ou mouillées.
Il y a un risque d’électrocution mortelle !
• Ne remplacez jamais un câble de raccordement endommagé du bloc d’alimentation. Dans
le cas où un câble de raccordement serait endommagé, le bloc d’alimentation n’est plus
utilisable et doit être jeté. Une réparation n’est pas autorisée.
• Pour mettre l’appareil complètement hors circuit, débranchez le bloc d’alimentation de la
prise de courant.
• Respectez également les consignes de sécurité des fabricants des appareils à raccorder.
Pour ce faire, lisez attentivement les manuels d’utilisation respectifs.
• N’utilisez pas l’appareil s’il est endommagé.
• Ce produit n’est pas un jouet, il ne doit pas être laissé à la portée des enfants. Les enfants
ne sont pas en mesure de reconnaître les dangers que peuvent présenter des appareils
électriques.
• Ne renversez jamais de liquides sur les appareils électriques. Ne placez pas de récipients
remplis de liquides, par ex. seaux, vases ou plantes sur le produit ou à sa proximité. Les
liquides risqueraient de pénétrer à l’intérieur du boîtier et de nuire à la sécurité électrique. Il y
a le plus grand risque d’incendie ou d’électrocution mortelle ! Si un liquide pénètre à l’intérieur
de l’appareil, débranchez la che d’alimentation correspondante (par ex. coupez le coupe-
circuit automatique), puis débranchez le bloc d’alimentation de la prise de courant. Le produit
ne doit alors plus être utilisé et vous devrez le coner à un atelier spécialisé.
• L’appareil ne doit pas être soumis à des températures extrêmes, à de fortes vibrations, à une
humidité élevée (comme par ex. des éclaboussures) ou à de fortes sollicitations mécaniques.
• Ne posez jamais des sources d’incendie telles que des bougies allumées, sur ou à proximité
de l’appareil.
• N’utilisez l’appareil que dans des régions à climat tempéré et non dans un climat tropical.
• Ne laissez pas le matériel d’emballage sans surveillance. Il pourrait constituer un jouet dan-
gereux pour les enfants.
• En cas de doute concernant le mode de fonctionnement, la sécurité ou encore le raccorde-
ment de l’appareil, adressez-vous à un technicien spécialisé.
• Contactez notre service technique ou un autre spécialiste si vous avez d’autres questions
même après avoir lu ce mode d’emploi.
Installation
Pour xer l’antenne, vous ne devez ni percer des trous, ni visser de vis sup-
plémentaires dans le boîtier an de ne pas endommager l’appareil.
Lors de l’installation de l’antenne, veillez à ce qu’elle soit positionnée xe-
ment sur un support stable, car des personnes pourraient être blessées par
sa chute.
Évitez de placer l’antenne DVB-T à proximité d’appareils susceptibles d’émettre des
perturbations (appareils micro-ondes, téléphones radio, moteurs puissants etc).
Par ailleurs, n’installez pas l’appareil à proximité de grandes surfaces métalliques,
ces dernières pouvant atténuer fortement les signaux de réception.
Placez l’antenne le plus haut possible, car, par expérience, la réception est meilleure
avec une position en hauteur. L’installation de l’antenne à proximité d’une fenêtre
peut favoriser une meilleure réception.
• Insérez le pied de support fourni dans le trou situé à l’arrière du boîtier. Il existe deux trous
pour une mise en place soit verticale soit horizontale.
• Posez l’antenne sur une surface plane.
Raccordement et mise en service
Le l de l’antenne ne doit être raccordé qu’à des entrées d’antenne de récep-
teurs appropriés.
Vous devez utiliser uniquement le bloc d’alimentation fourni dans l’étendue
de la livraison ou l’alimentation fantôme de 5V-de votre récepteur (le cas
échéant) pour faire fonctionner l’antenne.
Comme source de courant pour le bloc d’alimentation, utilisez exclusivement
une prise de courant du réseau d’alimentation public.
La prudence s’impose lors de la manipulation des câbles secteur et des prises
de raccordement au secteur. La tension d’alimentation peut entraîner des
électrocutions mortelles.
Veillez à ce que la tension indiquée sur le bloc d’alimentation corresponde à la
tension de réseau de votre fournisseur d’électricité. Ne tentez jamais de faire
fonctionner le bloc d’alimentation sous une tension différente.
Faites attention, lors de la pose de l’appareil, que le câble électrique ne soit
pas écrasé ni endommagé par des bords coupants.
La prise de courant à laquelle est raccordée le bloc d’alimentation doit se
trouver à proximité de l’appareil et être facilement accessible an de pouvoir
déconnecter rapidement et aisément l’appareil de l’alimentation électrique en
cas de panne.
 NOTICE D‘EMPLOI
Antenne intérieure DVB-T DA-8300 Version 04/14
Best.Nr. 1404331

a) Alimentation électrique via le bloc secteur fourni
Ce type de raccordement ne doit être utilisé qu’avec des téléviseurs ou des
récepteurs dépourvus d’alimentation fantôme de 5V.
• Branchez le connecteur d’antenne de l’antenne DVB-T à la prise ANTENNA sur l’adaptateur
d’alimentation fantôme.
• Raccordez le câble d’antenne de l’adaptateur d’alimentation fantôme (portant la marque RE-
CEIVER) à la prise d’antenne de votre téléviseur ou récepteur.
• Branchez la che basse tension du bloc d’alimentation à la prise d’alimentation 9-12 V CC
située sur l’adaptateur d’alimentation fantôme.
• Branchez le bloc d’alimentation à une prise de courant murale alimentée par le réseau public.
• Tant que l’antenne est alimentée en électricité, l’indicateur de fonction reste allumé sur
l’adaptateur d’alimentation fantôme.
• Allumez le récepteur et sélectionnez un programme.
• Essayez d’optimiser la réception en changeant l’emplacement et l’orientation de l’antenne.
b) Alimentation électrique via l’alimentation fantôme du téléviseur/récepteur
Ce type de raccordement est prévu uniquement pour les téléviseurs ou récep-
teurs qui sont équipés avec une alimentation fantôme de 5V.
À ce propos, consultez le manuel d’utilisation de votre téléviseur/récepteur.
• Branchez le connecteur d’antenne de l’antenne DVB-T à la prise d’antenne de votre télévi-
seur ou récepteur.
• Allumez votre récepteur et activez l’alimentation fantôme pour l’entrée de l’antenne.
• Sélectionnez un programme sur le téléviseur.
• Essayez d’optimiser la réception en changeant l’emplacement et l’orientation de l’antenne.
a b
Maniement
• N’utilisez jamais l’antenne ou le bloc d’alimentation avec un boîtier endommagé ou sans les
caches.
• N’utilisez jamais immédiatement l’antenne DVB-T lorsqu’elle vient d’être transportée d’un
local froid à un local chaud. L’eau de condensation qui en résulte pourrait endommager irré-
versiblement le bloc d’alimentation ou l’antenne dans des conditions défavorables. Laissez
l’antenne atteindre la température ambiante. Attendez que l’eau de condensation se soit
évaporée.
• Ne tirez jamais sur le câble pour débrancher le bloc d’alimentation de la prise de courant ;
retirez-le en saisissant la zone de préhension prévue à cet effet.
• En cas de non utilisation prolongée, retirez le bloc d’alimentation de la prise de courant.
• Pour des raisons de sécurité, retirez le bloc d’alimentation de la prise de courant par temps
d’orage.
• Pour assurer une ventilation sufsante, ne couvrez en aucun cas l’antenne et le bloc d’ali-
mentation. Veillez en outre à ce que la circulation d’air ne soit pas gênée par des magazines,
nappes, rideaux ou autre objet similaire.
Ce mode d‘emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu‘elle soit (p. ex. photocopie, microlm, saisie dans
des installations de traitement de données) nécessite une autorisation écrite de l‘éditeur. Il est interdit de le réimprimer, même
par extraits.
Ce mode d‘emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve de modications techniques
et de l‘équipement.
© Copyright 2014 by Conrad Electronic SE.
Maintenance et entretien
Avant de nettoyer le produit, débranchez-le de la source d’électricité (débran-
chez le bloc d’alimentation de la prise de courant !).
Évitez impérativement la pénétration de liquides ou d’humidité dans l’appa-
reil.
L’antenne DVB-T n’exige aucune maintenance, pour cette raison, n’ouvrez jamais le boîtier.
L’ouverture de l’appareil entraîne la perte de la garantie.
Contrôlez régulièrement la sécurité technique de l’appareil, en vous assurant notamment de
l’absence de dommages au niveau du boîtier, du bloc d’alimentation, etc. Si l’appareil présente
des dommages, il convient de le mettre hors service et de le préserver de toute mise sous
tension involontaire.
Nettoyez l’extérieur du boîtier uniquement avec un chiffon doux et sec ou un pinceau. N’utilisez
jamais des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d’atta-
quer la surface du boîtier.
Élimination
Les appareils électroniques sont des objets recyclables et ils ne doivent pas être
éliminés avec les ordures ménagères !
Il convient de procéder à l’élimination de l’appareil en n de vie conformément aux
prescriptions légales en vigueur.
Caractéristiques techniques
Tension de fonctionnement ... 230 V/50 Hz (bloc d’alimentation)
.............................................. 5 V/DC (antenne)
Consommation électrique .....1 W max. (avec le bloc d’alimentation)
Plage de réception ................ 47-870 MHz
Amplication ......................... 20 dB
Dimensions ...........................136 x 204 x 20 mm
Poids ..................................... 220 g

Beoogd gebruik
De actieve DVB-T-antenne dient voor het ontvangen en versterken van digitale terrestrisch
uitgezonden tv- en radiosignalen.
Het is alleen voor de aansluiting van een antenne-ingang van een overeenkomstige ontvangs-
tapparatuur toegestaan.
Gebruik voor de stroomvoorziening van het apparaat uitsluitend de meegeleverde netadap-
ter of de 5V-fantoomvoeding van een ontvangstapparaat. De netadapter mag alleen op
230V~/50Hz wisselspanning worden aangesloten.
Het gebruik is uitsluitend toegestaan in gesloten ruimtes, dus niet in het vrije veld. Vermijd
absoluut contact met vocht.
Elke andere toepassing dan hierboven beschreven kan leiden tot beschadiging van dit product.
Voorts bestaat hierbij kans op bijvoorbeeld kortsluiting, brand of een elektrische schok.
Lees deze gebruiksaanwijzing nauwkeurig door en bewaar deze voor toekomstig gebruik.
Het samengestelde product dient niet aangepast resp. omgebouwd te worden.
Volg de veiligheidsaanwijzingen te allen tijde op.
Dit product voldoet aan de nationale en Europese wettelijke eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rech-
ten voorbehouden.
Omvang van de levering
• DVB-T-antenne
• Netvoedingadapter
• Fantoomvoedingadapter
• Voet
• Gebruiksaanwijzing
Kenmerken
• Stroomvoorziening met behulp van netadapter of 5V-fantoomvoeding
• Horizontale of verticale opstelling
• Geluidsarme versterkertechnologie
• Slank en modern design met hoogglansafwerking
Pictogramverklaringen
Het symbool met het uitroepteken wijst u op belangrijke aanwijzingen in deze ge-
bruiksaanwijzing.
Het „pijl“-pictogram wijst op speciale tips en aanwijzingen voor de bediening van het
product.
Veiligheidsaanwijzingen
Lees eerst de volledige gebruiksaanwijzing door; deze bevat belangrijke infor-
matie over het gebruik.
Bij beschadigingen, veroorzaakt door het niet in acht nemen van deze ge-
bruiksaanwijzing, vervalt de waarborg/garantie! Voor gevolgschade aanvaar-
den wij geen enkele aansprakelijkheid!
Wij zijn niet verantwoordelijk voor materiële schade of persoonlijk letsel ver-
oorzaakt door ondeskundig gebruik of door het niet opvolgen van de veilig-
heidsaanwijzingen! In dergelijke gevallen vervalt de waarborg/garantie!
• Om veiligheids- en keuringsredenen (CE) is het eigenmachtig ombouwen en/of veranderen
van het product niet toegestaan.
• De netadapter voldoet aan veiligheidsklasse II. Als spanningsbron mag uitsluitend een stop-
contact van het openbare stroomnet worden gebruikt.
• Raak de netadapter nooit met vochtige of natte handen aan. U loopt kans op een levensge-
vaarlijke elektrische schok!
• Vervang een beschadigde aansluitkabel van de netvoedingadapter nooit zelf. Als het aan-
sluitsnoer beschadigd is, kan de netvoedingadapter niet meer gebruikt worden en moet ze
verwijderd worden. Een reparatie is niet toegestaan.
• Om het apparaat volledig van de netvoeding te scheiden, dient de netadapter uit het stopcon-
tact te worden getrokken.
• Houd ook rekening met de veiligheidsvoorschriften van de fabrikanten van de aan te sluiten
apparaten. Lees daarom de betreffende gebruiksaanwijzingen zorgvuldig door.
• Neem het product niet in gebruik wanneer het beschadigd is.
• Dit product is geen speelgoed. Houd het buiten bereik van kinderen. Kinderen kunnen de
gevaren niet inschatten die ontstaan bij het gebruik van elektrische apparaten.
• Giet nooit vloeistoffen over elektrische apparaten. Zet geen containers met vloeistoffen (bijv.
emmers, vazen of planten) op of in de onmiddellijke buurt van het product. Hierdoor kunnen
er vloeistoffen in het inwendige van het apparaat terechtkomen die de elektrische veiligheid
beïnvloeden. Dit kan leiden tot brand of levensgevaarlijke elektrische schokken! Als er toch
water in het apparaat is binnengedrongen, schakel dan het bijbehorende stopcontact stroom-
loos (b.v. zekeringautomaat uitschakelen) en haal de netadapter uit het stopcontact. Gebruik
het product niet meer, breng het naar een reparatiedienst.
• Stel het product niet bloot aan extreme temperaturen, sterke trillingen, hoge vochtigheid
(zoals bijv. druip- of spatwater) en sterke mechanische belastingen.
• Zet geen brandende voorwerpen, zoals kaarsen, op of direct naast het apparaat.
• Gebruik het apparaat alleen in een gematigd klimaat, niet in een tropisch klimaat.
• Laat verpakkingsmateriaal niet rondslingeren. Dit kan voor kinderen gevaarlijk speelgoed
zijn.
• Raadpleeg een vakman als u twijfelt aan de werking, de veiligheid of de aansluiting van het
apparaat.
• Wanneer u vragen hebt die niet in deze gebruiksaanwijzing worden beantwoord, kunt u con-
tact opnemen met onze technische helpdesk of een andere deskundige.
Opstellen
Boor voor het bevestigen van de antenne niet in de behuizing en plaats geen
extra schroeven; dit beschadigt het apparaat.
Let bij het plaatsen van de antenne altijd op een veilige en stabiele onder-
grond; als het apparaat valt, kunnen mensen gewond raken.
Voorkom bij het plaatsen van de DVB-T-antenne de nabijheid van apparaten die
storingen kunnen uitzenden (bijv. magnetron, draadloze telefoon, sterke motoren).
De antenne mag eveneens niet in de buurt van grote metalen oppervlakken worden
geplaatst, aangezien deze de ontvangstsignalen sterk kunnen dempen.
Monteer de antenne zo hoog mogelijk aangezien hier de ontvangst meestal het
beste is. Ook een plaats dichtbij het raam kan de ontvangst verbeteren.
• Steek de bijgeleverde voet in de openingen aan de achterkant van de behuizing. Voor de
verticale resp. horizontale opstelling zijn openingen beschikbaar.
• Plaats de antenne op een vlakke ondergrond.
Aansluiting en ingebruikneming
De antennekabel van de antenne mag alleen op antenne-ingangen van ge-
schikte ontvangstapparaten aangesloten worden.
Alleen de bijgeleverde netadapter of de 5V-fantoomvoeding van uw ontvangs-
tapparaat (indien aanwezig) mag worden gebruikt voor de stroomvoorziening.
Als spanningsbron voor de netadapter mag uitsluitend een goedgekeurde
wandcontactdoos van het openbare stroomnet worden gebruikt.
Wees voorzichtig bij de omgang met netsnoeren en netaansluitingen. Net-
spanning kan levensgevaarlijke elektrische schokken veroorzaken.
Zorg ervoor dat de aangegeven spanning op de netvoedingadapter overeen-
komt met de netspanning van uw stroomvoorziening. Probeer het apparaat
nooit op een andere spanningsbron te laten werken.
Zorg bij het aansluiten dat de aansluitkabel niet wordt afgekneld of door
scherpe randen wordt beschadigd.
De contactdoos waarop de netadapter wordt aangesloten, moet zich in de na-
bijheid van het apparaat bevinden en gemakkelijk bereikbaar zijn zodat deze
in geval van storingen snel en zonder gevaren van de netspanning kan wor-
den gescheiden.
a) Voeding via de meegeleverde netadapter
Deze methode van aansluiting mag alleen worden gebruikt bij tv-toestellen of
ontvangers zonder 5V-fantoomvoeding.
 GEBRUIKSAANWIJZING
DA-8300 DVB-T Binnenhuisantenne Versie 04/14
Best.Nr. 1404331

• Steek de antennestekker van de DVB-T-antenne in de aansluiting ANTENNA van de fan-
toomvoedingadapter.
• Verbind de antenneleiding van de fantoomvoedingadapter (aangegeven met RECEIVER)
met de antenneaansluiting van uw tv-toestel of ontvanger.
• Sluit de laagspanningsstekker van de netadapter aan op de aansluitbus DC 9-12V van de
fantoomvoedingadapter.
• Steek vervolgens de netadapter in een stopcontact van het openbare stroomnet.
• Zodra de antenne wordt gevoed door stroom, brandt de functieaanduiding van de fantoom-
voedingadapter.
• Schakel uw ontvangstapparaat in en kies een programma.
• Probeer de ontvangst te optimaliseren door de opstelling te wijzigen en de antenne op de
best mogelijk plaats te zetten.
b) Stroomvoorziening via een 5V-fantoomvoeding van een tv-toestel/
ontvanger
Deze methode van aansluiting is alleen bedoeld voor tv-toestellen of ontvan-
gers die beschikken over een 5V-fantoomvoeding voor antennes.
Raadpleeg voor meer informatie de gebruiksaanwijzing van uw tv-toestel/
ontvanger.
• Sluit de antennestekker van de DVB-T-antenne aan op de antenneaansluiting van uw tv-
toestel of ontvanger.
• Schakel uw ontvangstapparaat in en activeer de fantoomvoeding voor de antenne-ingang.
• Kies een programma op het tv-toestel.
• Probeer de ontvangst te optimaliseren door de opstelling te wijzigen en de antenne op de
best mogelijk plaats te zetten.
a b
Gebruik
• Gebruik de antenne of de netadapter nooit als de behuizing beschadigd is of als er afdek-
kingen ontbreken.
• Gebruik de DVB-T-antenne nooit direct nadat deze van een koude ruimte naar een warme
ruimte is overgebracht. Het daarbij vrijkomende condenswater kan de netadapter of de an-
tenne onherstelbaar beschadigen. Laat de antenne op kamertemperatuur komen. Wacht
totdat het condenswater is verdampt.
• Trek netadapters nooit aan het netsnoer uit de contactdoos, trek deze altijd aan de daarvoor
bestemde greepvlakken uit de contactdoos.
• Haal de netadapter uit het stopcontact als u het product niet gebruikt.
• Trek om veiligheidsredenen bij onweer altijd de netadapter uit de contactdoos.
• De antenne en de netvoedingadapter nooit afdekken om voldoende ventilatie te waarborgen.
Bovendien mag de luchtcirculatie niet door voorwerpen zoals tijdschriften, tafelkleden en
gordijnen gehinderd worden.
Deze gebruiksaanwijzing is een publicatie van de rma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau
(www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverlming
of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk,
ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbe-
houden.
© Copyright 2014 by Conrad Electronic SE. V3_0414_01/IB
Onderhoud en service
Voordat u het product schoonmaakt, koppelt u het los van de voeding (haal de
netadapter uit het stopcontact!).
Vermijd in ieder geval dat vochtigheid of nattigheid het product binnendringt.
De DVB-T-antenne is onderhoudsvrij. Open de behuizing dus nooit. Door het openen vervalt
uw recht op garantie.
Controleer regelmatig de technische veiligheid van het product, bijv. op beschadiging van de
behuizing, de netadapter. Als het product beschadigingen vertoont, dient het buiten werking te
worden gesteld en tegen onbedoeld gebruik te worden beveiligd.
Reinig de buitenkant van de behuizing slechts met een zachte en droge doek of kwast. U mag
in geen geval agressieve reinigingsproducten of chemische oplosmiddelen gebruiken omdat
hierdoor de behuizing aangetast kan worden.
Verwijdering
Elektronische apparaten bevatten voor recycling geschikte materialen en mogen
niet bij het huishoudelijk afval!
Verwijder het product aan het einde van zijn levensduur conform de geldende wet-
telijke bepalingen.
Technische gegevens
Bedrijfsspanning ................... 230 V/50 Hz (netadapter)
.............................................. 5 V/DC (antenne)
Vermogensopname ..............1 W max. (bij gebruik van netadapter)
Ontvangstbereik ................... 47-870 MHz
Versterking ............................ 20 dB
Afmetingen ........................... 136 x 204 x 20 mm
Massa ................................... 220 g
