Conrad 97 52 27 User manual

Ethernet PoE-Injector Version 10/10
Best.-Nr. 97 52 27 °
Bestimmungsgemäße Verwendung
Das Produkt dient zum Einspeisen einer Gleichspannung von 48V= in ein Netzwerkkabel, um
darüber ein dafür geeignetes Gerät zu versorgen (max. Leistung ca. 25-30W).
Mittels einem getrennt erhältlichen PoE-Splitter (z.B. Conrad-Best.-Nr. 975229) kann die
Gleichspannung von 48V= dem Netzwerkkabel entnommen werden, um auch herkömmliche
Netzwerkgeräte zu versorgen, die nicht PoE-fähig sind.
Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbe-
dingt zu beachten.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Lieferumfang
• PoE-Injector
• Netzteil
• Netzkabel
• Bedienungsanleitung
Sicherheitshinweise
ᏘBei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
• Das Produkt ist nur für den Betrieb in trockenen, geschlossenen Innenräumen
geeignet. Das gesamte Produkt darf nicht feucht oder nass werden, fassen Sie es
niemals mit nassen Händen an!
Beim Netzteil/Netzkabel besteht Lebensgefahr durch einen elektrischen Schlag!
• Das Produkt darf nicht extremen Temperaturen (<0°C oder >+50°C), direktem
Sonnenlicht, Vibrationen oder Feuchtigkeit ausgesetzt werden.
• Das Produkt ist kein Spielzeug. Geräte, die an Netzspannung betrieben werden,
gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern
besondere Vorsicht walten.
Betreiben Sie das Produkt so, dass es von Kindern nicht erreicht werden kann.
• Betreiben Sie den PoE-Injector nur über das mitgelieferte Netzteil.
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.
• Wenn das Netzteil bzw. Netzkabel Beschädigungen aufweist, so fassen Sie es
nicht an, Lebensgefahr durch einen elektrischen Schlag!
Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das
Netzteil/Netzkabel angeschlossen ist (z.B. zugehörigen Sicherungsautomat
abschalten bzw. Sicherung herausdrehen).
Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose. Entsorgen Sie
das beschädigte Netzteil/Netzkabel umweltgerecht, verwenden Sie es nicht mehr.
Tauschen Sie es gegen ein neues Netzteil/Netzkabel mit gleichen Spezifikationen
aus.
• Der Aufbau des Netzteils entspricht der Schutzklasse I. Als Spannungsquelle darf
nur eine ordnungsgemäße Netzsteckdose verwendet werden (siehe Abschnitt
„Technische Daten“), die über einen Schutzleiter verfügt.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
쮕BEDIENUNGSANLEITUNG www.conrad.com Anschluss

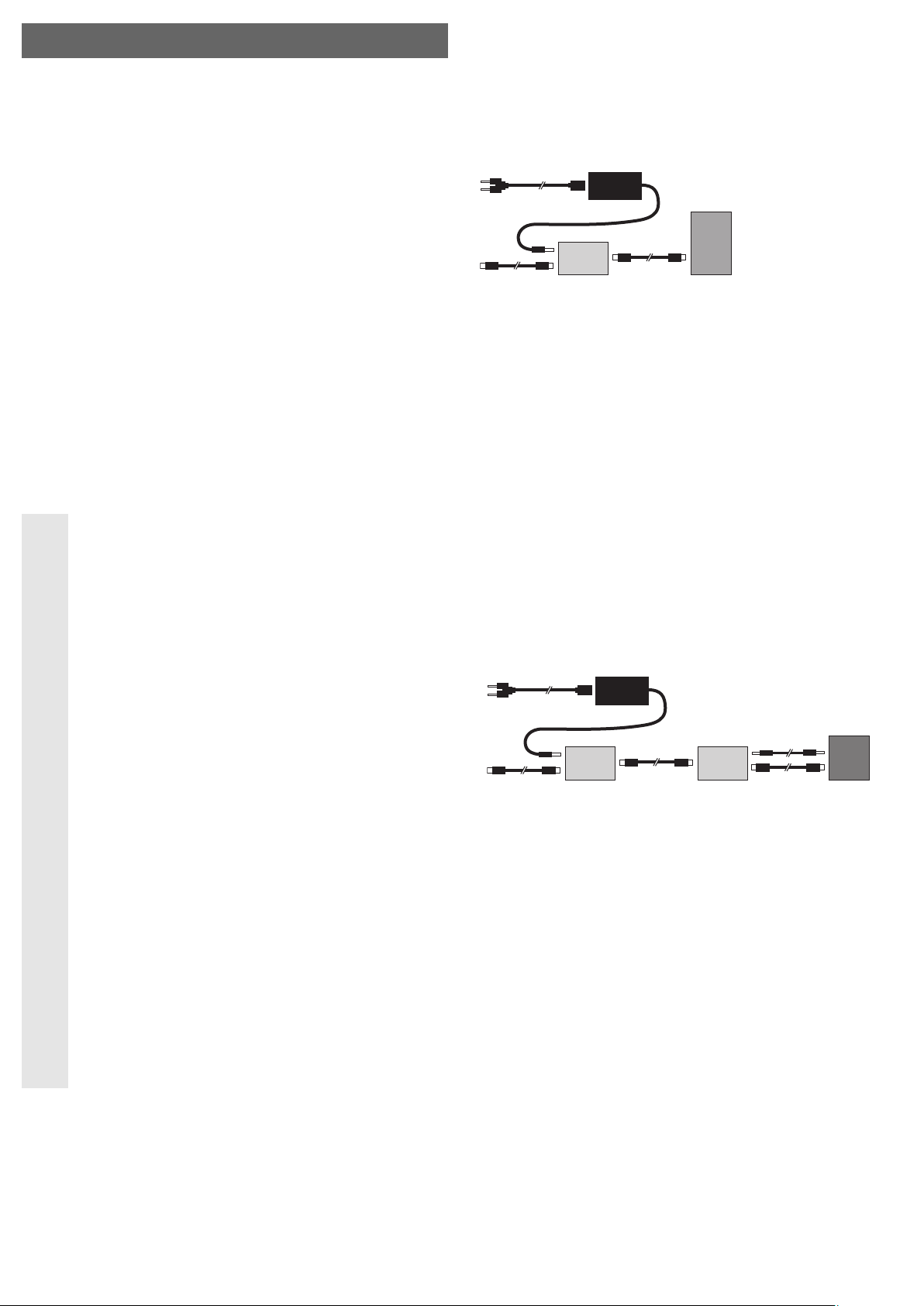

Für den Betrieb eines Netzwerkgeräts über PoE gibt es zwei unterschiedliche Möglichkeiten,
abhängig von der Bauart des anzuschließenden Netzwerkgeräts
a) Netzwerkgerät mit PoE-Eingang
Das Netzwerkgerät verfügt über einen Anschluss nach PoE-Standard IEEE802.3af bzw.
IEEE802.3at. Hier ist kein PoE-Splitter erforderlich.
1 Netzkabel
2 Netzteil
3 Niederspannungsstecker
4 RJ45-Netzwerkkabel (zum Netzwerk-Switch, Router, PC); mit RJ45-Eingang „DATA (IN)“ auf
dem PoE-Injector verbinden
5 PoE-Injector
6 RJ45-Netzwerkkabel (voll beschaltet, 1:1 verbunden, max. 100m lang), mit dem Ausgang
„POWER+DATA (OUT)“ des PoE-Injectors verbinden
Achtung!
Dieses Kabel (6) muss direkt zwischen PoE-Injector (5) und dem Gerät mit PoE-
Eingang (7) verbunden werden, es darf nicht über ein anderes nicht-PoE-fähiges
Netzwerkgerät (z.B. Netzwerk-Switch) geführt werden!
7 Netzwerkgerät mit PoE-Eingang nach IEEE802.3af, IEEE802.3at
Achtung!
Kontrollieren Sie vor Inbetriebnahme, ob das von Ihnen verwendete Gerät wirklich
Unterstützung für den Betrieb über PoE bietet.
Falls nicht, so kann das Gerät und auch der PoE-Injector beschädigt werden!
b) Netzwerkgerät ohne PoE-Eingang
Hier muss ein PoE-Splitter (z.B. Conrad-Best.-Nr. 975229) verwendet werden, um das
Netzwerkgerät mit Strom zu versorgen. Ein direkter Anschluss ist nicht zulässig!
1 Netzkabel
2 Netzteil
3 Niederspannungsstecker
4 RJ45-Netzwerkkabel (zum Netzwerk-Switch, Router, PC); mit RJ45-Eingang „DATA (IN)“ auf
dem PoE-Injector verbinden
5 PoE-Injector
6 RJ45-Netzwerkkabel (voll beschaltet, 1:1 verbunden, max. 100m lang), mit dem Ausgang
„POWER+DATA (OUT)“ des PoE-Injectors verbinden bzw. dem Eingang des PoE-Splitters
Achtung!
Dieses Kabel (6) muss direkt zwischen PoE-Injector (5) und PoE-Splitter (7) verbun-
den werden, es darf nicht über ein anderes nicht-PoE-fähiges Netzwerkgerät (z.B.
Netzwerk-Switch) geführt werden!
7 PoE-Splitter (z.B. Conrad-Best.-Nr. 975229)
8 Niederspannungskabel zwischen PoE-Splitter und Netzwerkgerät (10)
9 Netzwerkkabel
10 Netzwerkgerät ohne PoE-Eingang, z.B. Netzwerk-Switch, Router, DSL-Modem, PC,
Netzwerkkamera u.a.
☞Der PoE-Splitter trennt die auf dem RJ45-Verbindungskabel (6) anliegende
Spannung/Strom ab und bietet dann einen „normalen“ Netzwerkanschluss (9) und
einen Stromanschluss (8) für das Netzwerkgerät (10).
Ein PoE-Splitter ist deshalb immer dann zu verwenden, wenn ihr Netzwerkgerät
nicht PoE-fähig ist. Am PoE-Splitter mit der Best.-Nr. 975229 kann eine
Ausgangsspannung von 5V= (max. 4A), 7.5V= (max. 2.7A), 9V= (max. 2.3A) oder
12V= (max. 1.8A) eingestellt werden.
6
12
3
5
47
8
910
6
12
3
5
47

Handhabung
Ꮨ• Der Betrieb ist nur in trockenen Innenräumen zulässig. Das Produkt darf nicht
feucht oder nass werden! Es besteht Lebensgefahr durch einen elektrischen
Schlag!
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten in
einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann
unter Umständen das Produkt zerstören. Außerdem besteht Lebensgefahr durch
einen elektrischen Schlag!
Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor es ange-
schlossen und verwendet wird. Dies kann u.U. mehrere Stunden dauern.
• Eine Wartung oder Reparatur darf nur durch eine Fachwerkstatt durchgeführt wer-
den.
• Überprüfen Sie das Produkt vor jedem Gebrauch auf Beschädigungen!
Falls Sie Beschädigungen feststellen, so darf das Produkt NICHT an die
Netzspannung angeschlossen werden!
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig funktioniert (z.B. Brandgeruch)
- das Produkt unter ungünstigen Verhältnissen gelagert wurde
• Achten Sie beim Aufstellen des Produkts darauf, dass die Kabel nicht geknickt
oder gequetscht werden.
• Wenn das Produkt längere Zeit nicht in Betrieb genommen wird (z.B. bei
Lagerung), so ziehen Sie das Netzkabel aus der Netzsteckdose.
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort
oder beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
Wartung und Reinigung
Das Produkt ist für Sie wartungsfrei, zerlegen Sie es deshalb niemals.
Zur Reinigung genügt ein trockenes, weiches und sauberes Tuch. Drücken Sie nicht zu stark auf
das Gehäuse, dies führt zu Kratzspuren.
Staub kann mit Hilfe eines langhaarigen, weichen und sauberen Pinsels und einem Staubsauger
leicht entfernt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol
oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar
die Funktion beeinträchtigt werden kann.
Entsorgung
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Technische Daten
a) PoE-Injector
Standards: ............................................IEEE802.3af, IEEE802.3at
IEEE802.3 10BaseT, IEEE802.3u 100BaseT
Netzwerk-Eingang: ..............................RJ45, 10/100
Netzwerk-Ausgang: ..............................RJ45, 10/100, mit PoE
Ausgangsspannung: ............................48V=
Max. Ausgangsleistung: ......................25-30W (abhängig von der Länge des Netzwerkkabels)
Empfohlenes Kabel für PoE: ................Mind. CAT5e
Abmessungen (B x T x H): ..................Ca. 102 x 75 x 23mm (L x B x H)
Gewicht:................................................Ca. 192g
Umgebungstemperatur:........................0°C bis +50°C
Umgebungsluftfeuchte: ........................10 bis 90% relative Luftfeuchte (nicht kondensierend)
b) Netzteil
Betriebsspannung:................................100-240V~, 50/60Hz
Ausgang: ..............................................48V=, 0.83A
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
© Copyright 2010 by Conrad Electronic SE.

Ethernet PoE Injector Version 10/10
Item-No. 97 52 27 °
Intended Use
The product is used to supply a network cable with a d.c. voltage of 48 V dc, so the cable thereby
can power an appropriate device (max. rated power approx. 25-30 W).
By means of a PoE splitter that can be acquired separately (e.g. Conrad order no. 975229), the
d.c. voltage of 48 V dc can also be taken from the network cable to supply conventional network
devices that are not PoE-compatible.
Always observe the safety instructions and all other information included in these operating
instructions.
This product complies with the applicable National and European requirements. All names of
companies and products are the trademarks of the respective owner. All rights reserved.
Package Contents
• PoE Injector
• Power adaptor
• Power cable
• Operating Instructions
Safety Instructions
ᏘThe warranty will be void in the event of damage caused by failure to observe
these safety instructions! We do not assume any liability for any consequen-
tial damage!
We do not accept liability for damage to property or personal injury caused by
improper handling or non-compliance with the safety instructions! The war-
ranty will be null and void in such cases.
• The unauthorised conversion and/or modification of the product is inadmissible
because of safety and approval reasons (CE). Never dismantle the product.
• The product is only intended for use in dry, indoor locations. No part of the product
should be allowed to become moist or wet, never take hold of it if your hands are
wet!
With the power adaptor/power cable there is also a risk of a potentially fatal elect-
ric shock!
• Do not expose the product to extremes of temperature (<0°C or >+50°C), direct
sunlight, vibration or humidity.
• The product is not a toy. Keep devices that operate on the mains voltage out of the
reach of children! Therefore, be especially careful when children are around.
Use the product where it is out of the reach of children.
• Only use the PoE injector using the enclosed power adaptor.
• Do not pull the power plug from the mains socket by pulling on the cable.
• If the power adaptor or the power cable is damaged, do not touch it; there is a risk
of a potentially fatal electric shock!
Switch off the mains voltage for the mains socket to which the power adaptor
/power cable is connected to (e.g. switch off at the corresponding circuit breaker
or remove the safety fuse).
Then you can remove the mains plug from the mains socket. Dispose of the damaged
power adaptor/power cable in an environment-friendly way, do not use it any more.
Replace it with a new power adaptor/power cable with the same specifications.
• The design of the power adaptor corresponds to the protection class I. Only use a
standard mains socket with protective earth wire as the voltage source (see chapter
“Technical Data”).
• Do not leave packing materials unattended. They may become dangerous play-
things for children.
• Handle the product with care, it can be damaged by impacts, blows, or accidental
drops, even from a low height.
OPERATING INSTRUCTIONS www.conrad.com Connection
There are two different options for using a network device via PoE, depending on the design of
the network device to be connected
a) Network device with PoE input
The network device has a port, according to the PoE standard IEEE802.3af or IEEE802.3at. In
this case, a PoE splitter is not required.
1 Power cable
2 Power adaptor
3 Low-voltage plug
4 RJ45 network cable (to the network switch, router, PC); connect to the RJ45 input “DATA (IN)”
on the PoE injector
5 PoE Injector
6 RJ45 connection cable (fully wired, 1:1 connected, max. 100 m long) connect to the output,
“POWER+DATA (OUT)”, on the PoE Injector
Warning!
This cable (6) is to be connected directly between PoE Injector (5) and the device
with the PoE input (7); it must not be connected to another network device that is not
PoE-compatible (e.g. network switch)!
7 Device with PoE input, according to IEEE802.3af, IEEE802.3at
Warning!
Prior to the start-up, check that the device you want to use really does support ope-
ration via PoE.
If not, the device, as well as the PoE injector, may be damaged!
b) Network device without PoE input
In this case, a PoE splitter (e.g. Conrad order no. 975229) must be used to supply the network
device with power. Direct connection is not permitted!
1 Power cable
2 Power adaptor
3 Low-voltage plug
4 RJ45 network cable (to the network switch, router, PC); connect to the RJ45 input “DATA (IN)”
on the PoE injector
5 PoE Injector
6 RJ45 network cable (fully wired, 1:1 connected, max. 100 m long) connect to the output,
“POWER+DATA (OUT)”, on the PoE Injector or to the input on the PoE splitter
Attention!
This cable (6) has to be connected directly between the PoE Injector (5) and the PoE
splitter (7); it must not be connected to another network device that is not PoE-com-
patible (e.g. network switch)!
7 PoE splitter (e.g. Conrad order no. 975229)
8 Low-voltage cable between the PoE splitter and network device (10)
9 Network cable
10 Network device without PoE input, e.g. network switch, router, DSL modem, PC, network
camera or similar
☞The PoE splitter separates the voltage/current that is applied on RJ45 connection
cable (6) and then provides a “normal” network connection (9) and power connection
(8) to the network device (10).
Thus, a PoE splitter is always to be used if your network device is not PoE-compatible.
You can set an output voltage of 5 V (max. 4 A), 7.5V= (max. 2.7A), 9V= (max. 2.3A)
or 12V= (max. 1.8A) on the PoE splitter with order no. 975229.
6
12
3
5
47
8
910
6
12
3
5
47

Handling
Ꮨ• Only use in dry indoor locations. The product must not get damp or wet! There is
a risk of a life-threatening electric shock!
• Never use the product immediately after it has been taken from a cold room to a
warm one. The condensation that forms might destroy your unit. This might cause
a lethal electric shock!
Allow the product to reach room temperature, before connecting it to the power
supply and putting it in to use. This may take several hours.
• Any maintenance or repair work may only be performed by an authorised repair
shop.
• Check the product for damage before each use!
If you detect any damage, DO NOT connect the product to the mains supply!
It can be assumed that safe operation is no longer possible if:
- the product shows visible signs of damage,
- the product does not function or does not function properly (e.g. a burning smell)
- the product was stored under unfavourable conditions
• When setting up the product, make sure that the cables are neither kinked nor
pinched.
• If the product is not to be used for a while (e.g. during storage), unplug the power
cable from the mains socket.
• Avoid the following adverse conditions at the installation location and during trans-
portation:
- Damp or excess air humidity
- Extreme cold or heat
- Dust or flammable gases, fumes or solvents
- Strong vibrations
Maintenance and Cleaning
The product does not require any maintenance. You should never take it apart.
Use a clean, dry, soft cloth for cleaning. Do not apply too much pressure on the housing, this
could result in scratch marks.
Dust can easily be removed using a clean long-haired brush and a vacuum cleaner.
Do not use abrasive cleaning agents, cleaning alcohol or chemical solutions, since
these could damage the housing or even impair operation.
Disposal
Please dispose of the device when it is no longer of use, according to the current sta-
tutory requirements.
Technical Data
a) PoE Injector
Standards: ............................................IEEE802.3af, IEEE802.3at
IEEE802.3 10BaseT, IEEE802.3u 100BaseT
Network input: ......................................RJ45, 10/100
Network output: ....................................RJ45, 10/100, with PoE
Output voltage: ....................................48V dc
Max. rated output power:......................25-30W (depending on the length of the network cable)
Recommended cable for PoE:..............Minimum CAT5e
Dimensions (W x H x D): ......................Approx. 102 x 75 x 23mm (L x W x H)
Weight: ................................................approx. 192g
Ambient temperature: ..........................0°C to +50°C
Ambient air humidity:............................10 to 90% relative air humidity (not condensing)
b) Power adaptor
Operating voltage: ................................100-240V~, 50/60Hz
Output:..................................................48V dc, 0.83A
These operating instructions are a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240
Hirschau (www.conrad.com).
All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or
the capture in electronic data processing systems require the prior written approval by the editor.
Reprinting, also in part, is prohibited.
These operating instructions represent the technical status at the time of printing. Changes in
technology and equipment reserved.
© Copyright 2010 by Conrad Electronic SE.

Injecteur PoE Ethernet Version 10/10
N° de commande 97 52 27 °
Utilisation conforme
Le produit sert à alimenter un câble réseau avec une tension continue de 48V= pour que ce
câble puisse alimenter un appareil approprié (puissance maximale env. 25-30W).
Au moyen d’un répartiteur PoE (à acheter séparément, p. ex. Conrad n° de commande 975229),
la tension continue de 48V= disponible dans le câble peut être utilisée pour alimenter des péri-
phériques réseau traditionnels qui ne sont pas compatibles avec PoE.
Il faut impérativement tenir compte des consignes de sécurité et autres informations de ce
manuel d’utilisation.
Cet appareil satisfait aux prescriptions légales nationales et européennes. Tous les noms d’en-
treprises et les appellations d’appareils figurant dans ce mode d’emploi sont des marques dépo-
sées des propriétaires correspondants. Tous droits réservés.
Étendue de la livraison
• Injecteur PoE
• Bloc d’alimentation
• Câble d’alimentation
• Manuel d’utilisation
Consignes de sécurité
ᏘTout dommage résultant du non-respect des présentes instructions d’utilisa-
tion entraîne l’annulation de la garantie ! Nous déclinons toute responsabilité
pour les dommages consécutifs !
Nous n’assumons aucune responsabilité en cas de dommages matériels ou
corporels résultant d’une utilisation de l’appareil non conforme aux spécifica-
tions ou du non-respect de ces consignes de sécurité ! Dans de tels cas la
garantie est annulée.
• Pour des raisons de sécurité et d’homologation (CE), il est interdit de modifier la
construction ou de transformer l’appareil de son propre gré. Ne jamais démonter
l’appareil.
• Ce produit n’est homologué que pour l’utilisation à l’intérieur de locaux secs.
L’ensemble du produit ne doit pas être humide ou mouillé, ne jamais le toucher
avec des mains mouillées !
Soyez également vigilant avec le bloc ou le câble d’alimentation, danger de mort
par électrocution !
• Ne pas exposer l’appareil à des températures extrêmes (<0°C ou >+50°C), à la
lumière directe du soleil, à des vibrations, ou à l’humidité.
• Ce produit n’est pas un jouet. Maintenir les appareils fonctionnant sous tension de
secteur hors de portée des enfants. Une vigilance particulière s’impose en pré-
sence d’enfants.
Placer le produit de sorte à le mettre hors de la portée des enfants.
• Utiliser l’injecteur PoE uniquement avec le bloc d’alimentation fourni.
• Ne jamais débrancher la fiche d’alimentation en tirant sur le câble
• Si le bloc ou le câble d’alimentation présente des dommages, ne pas le toucher,
danger de mort par choc électrique !
D’abord couper la tension d’alimentation de la prise du réseau sur laquelle le bloc
ou le câble d’alimentation est branché (déconnecter le coupe-circuit automatique
ou dévisser le fusible).
Vous pouvez ensuite retirer la fiche d’alimentation de la prise de courant. Éliminer
le bloc d’alimentation / câble d’alimentation endommagé en respectant l’environ-
nement, ne plus l’utiliser.
Le remplacer par un câble ou un bloc d’alimentation neuf ayant les mêmes spéci-
fications.
• La construction du bloc d’alimentation correspond à la classe de protection I. Comme
source de tension, seule l’utilisation d’une prise de courant du secteur public avec
conducteur de protection est permise (voir “Caractéristiques techniques”).
• Ne pas laisser le matériel d’emballage sans surveillance, il pourrait constituer un
jouet dangereux pour les enfants.
• Ce produit doit être manipulé avec précaution, les coups, les chocs ou une chute,
même de faible hauteur, peuvent l’endommager.
MODE D’EMPLOI www.conrad.com Raccordement
Pour l’utilisation d’un périphérique réseau via PoE il y a deux possibilités en fonction du modèle
de périphérique réseau qui doit être connecté.
a) Périphérique réseau avec entrée PoE
Le périphérique réseau dispose d’une connexion selon norme PoE IEEE802.3af ou
IEEE802.3at. Un répartiteur PoE n’est pas requis.
1 Câble d’alimentation
2 Bloc d’alimentation
3 Fiche basse tension
4 Câble réseau RJ45 (vers le commutateur réseau, le routeur, l’ordinateur); raccorder à l’en-
trée RJ45 “DATA (IN)” de l’injecteur PoE
5 Injecteur PoE
6 Câble réseau RJ45 (droit, toutes broches connectées, longueur maximale 100m); raccorder
à la sortie “POWER+DATA (OUT)” de l’injecteur PoE
Attention !
Ce câble (6) doit être directement raccordé entre l’injecteur PoE (5) et le périphérique
avec entrée PoE (7), il ne doit pas passer par un autre périphérique réseau non com-
patible avec PoE (p. ex. un commutateur réseau) !
7 Périphérique réseau avec entrée PoE, norme IEEE802.3af, IEEE802.3at
Attention !
Vérifiez avant la mise en service que l’appareil utilisé supporte vraiment le fonction-
nement via PoE.
Si ce n’est pas le cas, cet appareil et l’injecteur PoE peuvent être endommagés !
b) Périphérique réseau sans entrée PoE
Dans ce cas, un répartiteur PoE (p. ex. Conrad n° de commande 975229) doit être utilisé pour
assurer l’alimentation électrique du périphérique réseau. Un raccordement direct n’est pas auto-
risé !
1 Câble d’alimentation
2 Bloc d’alimentation
3 Fiche basse tension
4 Câble réseau RJ45 (vers le commutateur réseau, le routeur, l’ordinateur); raccorder à l’en-
trée RJ45 “DATA (IN)” de l’injecteur PoE
5 Injecteur PoE
6 Câble de raccordement RJ45 (droit, toutes broches connectées, longueur maximale 100m),
raccorder à la sortie “POWER+DATA (OUT)” de l’injecteur PoE ou à l’entrée du répartiteur
PoE
Attention !
Ce câble (6) doit être directement raccordé entre l’injecteur PoE (5) et le répartiteur
PoE (7), il ne doit pas passer par un autre périphérique réseau non compatible avec
PoE (p. ex. un commutateur réseau) !
7 Répartiteur PoE (par ex. n° de commande Conrad 975229)
8 Câble basse tension entre répartiteur PoE et périphérique réseau (10)
9 Câble réseau
10 Périphérique réseau sans entrée PoE, p. ex. commutateur réseau, routeur, modem DSL,
ordinateur, caméra réseau, etc.
☞Le répartiteur PoE coupe la tension/le courant qui alimente le câble de raccordement
RJ45 et met à disposition une connexion réseau “normale” (9) ainsi qu’une connexi-
on d’alimentation (8) pour le périphérique réseau (10).
C’est pourquoi un répartiteur PoE doit toujours être utilisé lorsque le périphérique
n’est pas compatible avec PoE. Le répartiteur PoE avec le n° de commande 975229
permet de régler une tension de sortie de 5V= (max. 4A), de 7.5V= (max. 2.7A), de
9V= (max. 2.3A) ou de 12V= (max. 1.8A).
6
12
3
5
47
8
910
6
12
3
5
47

Maniement
Ꮨ• L’appareil ne doit être utilisé que dans des endroits secs à l’intérieur. Le produit ne
doit être ni humide, ni mouillé ! Danger de mort par électrocution !
• Ne jamais utiliser l’appareil lorsqu’il vient d’être transporté d’un local froid vers un
local chaud. L’eau de condensation risque, le cas échéant, de détruire le produit.
Par ailleurs, il y a danger de mort par électrocution !
Avant de raccorder ou d’utiliser l’appareil, attendre qu’il ait atteint la température
ambiante. Selon les cas, cela peut prendre plusieurs heures.
• La maintenance ou les réparations ne doivent être effectuées que par un atelier
spécialisé.
• Contrôler l’appareil avant chaque utilisation pour détecter d’éventuels dommages !
En cas de dommages visibles, NE PAS raccorder l’appareil à la tension d’alimen-
tation !
Le fonctionnement sans risque n’est plus assuré lorsque :
- le produit est visiblement endommagé ;
- le produit ne fonctionne pas ou ne fonctionne pas correctement (par ex. odeur
de brûlé)
- le produit a été stocké dans des conditions défavorables
• Lors de l’installation du produit, veiller à ce que le câble ne soit ni coudé, ni écrasé.
• Lorsque le produit n’est pas mis en service durant une période prolongée (en cas
de stockage par ex.), retirer le câble d’alimentation de la prise de courant.
• Il convient d’éviter les conditions défavorables suivantes au lieu d’installation ou
lors du transport :
- Eau ou humidité de l’air trop élevées
- Froid ou chaleur extrême
- Poussière ou gaz, vapeurs ou solvants inflammables
- Fortes vibrations
Entretien et nettoyage
Le produit ne nécessite aucun entretien de votre part, par conséquent, ne le démontez jamais.
Pour le nettoyage utiliser un chiffon doux, sec et propre. Ne pas appuyer trop fort sur le boîtier
pour éviter de le rayer.
Vous pouvez facilement enlever les poussières au moyen d’un pinceau à long poils, propre et
d’un aspirateur.
N’utiliser en aucun cas de nettoyants agressifs, d’alcool de nettoyage ou de solutions
chimiques car ces produits pourraient attaquer le boîtier ou nuire au bon fonctionne-
ment de l’appareil.
Elimination
Il convient de procéder à l’élimination de l’appareil au terme de sa durée de vie con-
formément aux prescriptions légales en vigueur.
Caractéristiques techniques
a) Injecteur PoE
Normes : ..............................................IEEE802.3af, IEEE802.3at
IEEE802.3 10BaseT, IEEE802.3u 100BaseT
Entrée réseau : ....................................RJ45, 10/100
Sortie réseau : ......................................RJ45, 10/100, avec PoE
Tension de sortie :................................48V=
Puissance de sortie maximale :............25-30W (en fonction de la longueur du câble réseau)
Câble conseillé pour PoE : ..................Min. CAT5e
Dimensions (l x p x h) : ........................env. 102 x 75 x 23mm (L x l x h)
Poids : ..................................................env. 192g
Température ambiante : ......................0 °C à + 50 °C
Humidité ambiante :..............................10 à 90% humidité relative (non condensante)
b) Bloc d’alimentation
Tension de service : ............................100-240 V~, 50/60 Hz
Sortie : ..................................................48V=, 0.83A
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photoco-
pie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écri-
te de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
de modifications techniques et de l'équipement.
© Copyright 2010 by Conrad Electronic SE.

Ethernet PoE-Injector Versie 10/10
Bestnr. 97 52 27 °
Beoogd gebruik
Het product is ervoor bestemd gelijkspanning van 48 V= in een netwerkkabel te leiden, om zo
een daarvoor geschikt apparaat te voeden (max. vermogen ca. 25-30 W).
Via een apart verkrijgbare PoE-splitter (bijv. Conrad-bestelnr. 975229) kan aan de netwerkkabel
de gelijkspanning van 48 V= worden ontnomen, om ook conventionele netwerkapparatuur te
voeden, die niet PoE-compatibel is.
Volg beslist de veiligheidsaanwijzingen en andere informatie in deze gebruiksaanwijzing op.
Dit product voldoet aan de wettelijke, nationale en Europese eisen. Alle voorkomende bedrijfs-
namen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten
voorbehouden.
Omvang van de levering
• PoE-injector
• Netvoedingadapter
• Netsnoer
• Gebruiksaanwijzing
Veiligheidsaanwijzingen
ᏘBij schade, veroorzaakt door het niet inachtnemen van deze gebruiksaan-
wijzing, vervalt het recht op garantie! Voor gevolgschade aanvaarden wij geen
aansprakelijkheid!
Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig
gebruik of het niet inachtnemen van de veiligheidsaanwijzingen, zijn wij niet
aansprakelijk! In dergelijke gevallen vervalt de kwaliteitsgarantie/garantie.
• Om redenen van veiligheid en toelating (CE) is het eigenmachtig ombouwen en/of
wijzigen van het product niet toegestaan. Demonteer het product nooit.
• Het product is uitsluitend geschikt voor gebruik in gesloten, droge ruimten binnens-
huis. Laat het samengestelde product niet vochtig of nat worden, raak het nooit
met natte handen aan!
Bij de netvoedingadapter/het netsnoer bestaat levensgevaar door een elektrische
schok!
• Het product mag niet worden blootgesteld aan extreme temperaturen (<0°C of
>+50°C), direct zonlicht, trillingen of vochtigheid.
• Het product is geen speelgoed. Apparaten, die onder netspanning werken, beho-
ren niet in kinderhanden. Wees dus extra voorzichtig als er kinderen in de buurt
zijn.
Gebruik het product op een plaats, welke buiten bereik van kinderen is.
• Gebruik de PoE-injector uitsluitend via de meegeleverde netvoedingadapter.
• Trek de stekker van het netsnoer nooit aan het snoer uit de contactdoos.
• Raak de netvoedingadapter resp. het netsnoer niet aan als het beschadigingen
vertoont, kans op een levensgevaarlijke elektrische schok!
Schakel eerst de netspanning voor de contactdoos uit, waarop de netvoeding-
adapter/het netsnoer is aangesloten (bijv. aanverwante zekeringautomaat uitscha-
kelen of zekering eruit draaien).
Trek daarna pas de stekker van het netsnoer uit de contactdoos. Zorg ervoor dat
de beschadigde netvoedingadapter/het beschadigde netsnoer milieuvriendelijk
wordt afgevoerd, niet meer gebruiken.
Vervang het door een nieuw(e) netsnoer/netvoedingadapter met dezelfde specifi-
caties.
• De constructie van de netvoedingadapter voldoet aan beschermklasse I. Gebruik
als voeding uitsluitend een reglementaire contactdoos (zie paragraaf „Technische
gegevens“) met aarding.
• Laat verpakkingmateriaal niet achteloos rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed zijn.
• Behandel het product voorzichtig: door stoten, schokken of een val - zelfs van
geringe hoogte - kan het beschadigd raken.
GEBRUIKSAANWIJZING www.conrad.com Aansluiten
Voor de werking van een netwerkapparaat via PoE zijn er twee verschillende mogelijkheden,
afhankelijk van het type aan te sluiten netwerkapparaat.
a) Netwerkapparaat met PoE-ingang
Het netwerkapparaat beschikt over een aansluiting volgens PoE-norm IEEE802.3af resp.
IEEE802.3at. Hier is geen PoE-splitter nodig.
1 Netsnoer
2 Netvoedingadapter
3 Laagspanningsstekker
4 RJ45-netwerkkabel (naar de netwerkschakelaar, router, pc); met RJ45-ingang „DATA (IN)“
op de PoE-injector aansluiten
5 PoE-injector
6 RJ45-netwerkkabel (vol geschakeld, 1:1 verbonden, max. 100 m lang), met de uitgang
„POWER+DATA (OUT)“ van de PoE-injector verbinden
Let op!
Dit snoer (6) moet direct tussen PoE-injector (5) en het apparaat met PoE-ingang (7)
worden verbonden, het mag niet via een ander, niet-PoE-compatibel netwerkappa-
raat (bijv. netwerk-switch) worden geleid!
7 Netwerkapparaat met PoE-ingang volgens IEEE802.3af, IEEE802.3at
Let op!
Controleer vóór de ingebruikname of het door u gebruikte apparaat inderdaad
ondersteuning voor de werking via PoE biedt.
Zo niet, dan kan het apparaat en ook de PoE-injector worden beschadigd!
b) Netwerkapparaat zonder PoE-ingang
Hier moet een PoE-splitter (bijv. Conrad-bestelnr. 975229) worden gebruikt, om het netwerkap-
paraat van stroom te voorzien. Een directe aansluiting is niet toegestaan!
1 Netsnoer
2 Netvoedingadapter
3 Laagspanningsstekker
4 RJ45-netwerkkabel (naar de netwerkschakelaar, router, pc); met RJ45-ingang „DATA (IN)“
op de PoE-injector aansluiten
5 PoE-injector
6 RJ45-netwerkkabel (vol geschakeld, 1:1 verbonden, max. 100 m lang), met de uitgang
„POWER+DATA (OUT)“ van de PoE-injector resp. met de ingang van de PoE-splitter verbinden.
Attentie!
Dit snoer (6) moet direct tussen PoE-injector (5) PoE-splitter (7) worden verbonden,
het mag niet via een ander, niet-PoE-compatibel netwerkapparaat (bijv. netwerk-
switch) worden geleid!
7 PoE-splitter (bijv. Conrad bestelnr. 975229)
8 Laagspanningssnoer tussen PoE-splitter en netwerkapparaat (bijv. Conrad bestelnr. 10)
9 Netwerkkabel
10 Netwerkapparaat zonder PoE-ingang, bijv. netwerk-switch, router, DSL-modem, pc, netwerk-
camera e.d.
☞De PoE-splitter isoleert de op het RJ45-verbindingssnoer (6) staande spanning/
stroom en biedt vervolgens een „normale“ netwerkaansluiting (9) en een stroom-
aansluiting (8) voor het netwerkapparaat (10).
Een PoE-splitter moet daarom altijd worden gebruikt, als uw netwerkapparaat niet
PoE-compatibel is. Op de PoE-splitter met het bestelnr. 975229 kan een uitgangs-
spanning van 5 V= (max. 4 A), 7,5 V= (max. 2,7 A), 9 V= (max. 2,3 A) of 12 V= (max.
1,8 A) worden ingesteld.
6
12
3
5
47
8
910
6
12
3
5
47

Instandhouding
Ꮨ• Het gebruik is uitsluitend toegelaten in droge ruimten binnenshuis. Het product
mag niet vochtig of nat worden! Er bestaat levensgevaar door een elektrische
schok!
• Gebruik het product nooit onmiddellijk nadat het van een koude naar een warme
ruimte is gebracht. Het condenswater, dat daarbij ontstaat, kan het product onher-
stelbaar beschadigen. Bovendien bestaat er levensgevaar door een elektrische
schok!
Laat het product eerst op kamertemperatuur komen, voordat u het aansluit en
gebruikt. Dit kan enkele uren duren.
• Laat het product uitsluitend door een vakman of gespecialiseerde werkplaats
onderhouden of repareren.
• Controleer het product vóór elk gebruik op beschadigingen!
Sluit het product NIET aan op de netspanning als u beschadigingen constateert!
Ga ervan uit dat veilig gebruik niet langer mogelijk is, als:
- het product zichtbaar is beschadigd
- het product niet of niet correct werkt (bijv. brandgeur)
- het product onder ongunstige condities werd opgeslagen
• Zorg ervoor dat het snoer bij het plaatsen van het product niet worden geknikt of
afgekneld.
• Haal het netsnoer uit de contactdoos wanneer u het product langere tijd niet
gebruikt (bijv. bij opslag).
• Vermijd de volgende ongunstige omgevingscondities op de plaats van gebruik of
tijdens vervoer:
- Vocht of een te hoge luchtvochtigheid
- Extreme kou of hitte
- Stof of brandbare gassen, dampen of oplosmiddelen
- Sterke trillingen
Onderhoud en schoonmaken
Het apparaat is nagenoeg onderhoudsvrij en mag absoluut niet worden geopend.
Voor het schoonmaken is een droge, zachte en schone doek voldoende. Druk niet te hard op de
behuizing, dit kan krassen veroorzaken.
Stof kan eenvoudig worden verwijderd met langharige, zachte en schone kwast en een stofzuiger.
Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of
andere chemische oplossingen, omdat deze de behuizing kunnen aantasten of zelfs
de werking negatief kunnen beïnvloeden.
Afvoer
Voer het product aan het einde van zijn levensduur af in overeenstemming met de
geldende wettelijke bepalingen.
Technische gegevens
a) PoE-injector
Normen:................................................IEEE802.3af, IEEE802.3at
IEEE802.3 10BaseT, IEEE802.3u 100BaseT
Netwerk-ingang: ..................................RJ45, 10/100
Netwerk-uitgang: ..................................RJ45, 10/100, met PoE
Uitgangspanning:..................................48 V=
Max. uitgangsvermogen: ......................25-30 W (afhankelijk van de lengte van het netwerksnoer)
Aanbevolen snoer voor PoE:................ten minste CAT5e
Afmetingen (b x d x h): ........................ca. 102 x 75 x 23 mm (l x b x h)
Gewicht:................................................ca. 192 g
Omgevingstemperatuur: ......................0°C tot +50°C
Omgevingsluchtvochtigheid: ................10 tot 90% relatieve luchtvochtigheid (niet condenserend)
b) Netvoedingadapter
Bedrijfspanning:....................................100...240 V~, 50/60 Hz
Uitgang: ................................................48 V=, 0,83 A
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen
de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.
© Copyright 2010 by Conrad Electronic SE. 01_1010_01/HD
