CONSET SQ153700 Installation instructions

SQ153700 Original
354370.0
EN - Assembly Instruction and User Manual (Page 2)
US - Assembly Instruction and User Manual (Page 9)
DE - Montageanleitung (Seite 16)

TABLE OF CONTENTS
1. Safety and warnings
2. Usage
3. Set up and installation
4. Operation
5. Maintenance and defects
6. Technical data
7. Parts
8. Assembly instructions
9. Declaration of conformity
IMPORTANT NOTES!
Prior to installment, use and
maintenance of the table frame, any
installer and any user of the table must
study this assembly and operation
manual carefully, so as to gain a
complete understanding of its contents
1. Safety and warnings
This table complies with the prescribed safety regulations. Inappropriate use may cause damage to persons and table.
Please read the operation manual prior to start using the table. It provides you with important information about safety, use,
installation and maintenance of the table, and thus protecting you and your children and avoiding damage on the table.
Please guard this operation manual and pass it on to any future owner!
2. Usage
The electromotive, height-adjustable tables are designed for workstations in dry work environments only (0-40°C; 20-90% relative
humidity). The table height is infinitely adjustable, so that it can be set to the most ergonomically suitable working level:
They have not been designed for other purposes than those included in this manual, e.g. they are not to be used in areas of high
humidity or dampness, nor for lifting people. Any other use is at one’s own risk!
•
Do not crawl, lie or move around under the table frame, and do not sit or stand on the table frame.•
CHILDREN should only use the table when supervised by adults.•
Liability - The manufacturer accepts under no circumstances warranty claims or liability claims for damages arising from
improper use or handling of the table frame other than that described in this operation manual.
•
3. Set up and installation
When the table has been assembled (see assembly instructions in CHAPTER 8) the adjustable feet are installed so that the table
is level and does not shift. Then the table is connected to the 100-240 VAC outlet and the table is ready for use.
•
Make sure that no cables can get jammed.•
Place the table in a safe distance from window frames, radiators, furniture etc. so that people do not get stuck.•
Do not place any objects above 21" (55 cm) underneath the table.•
When moving the table after it has been assembled, the tabletop needs to be removed. The table CANNOT be lifted by the
tabletop. The desk need to be lowered to minimum height before moving.
•

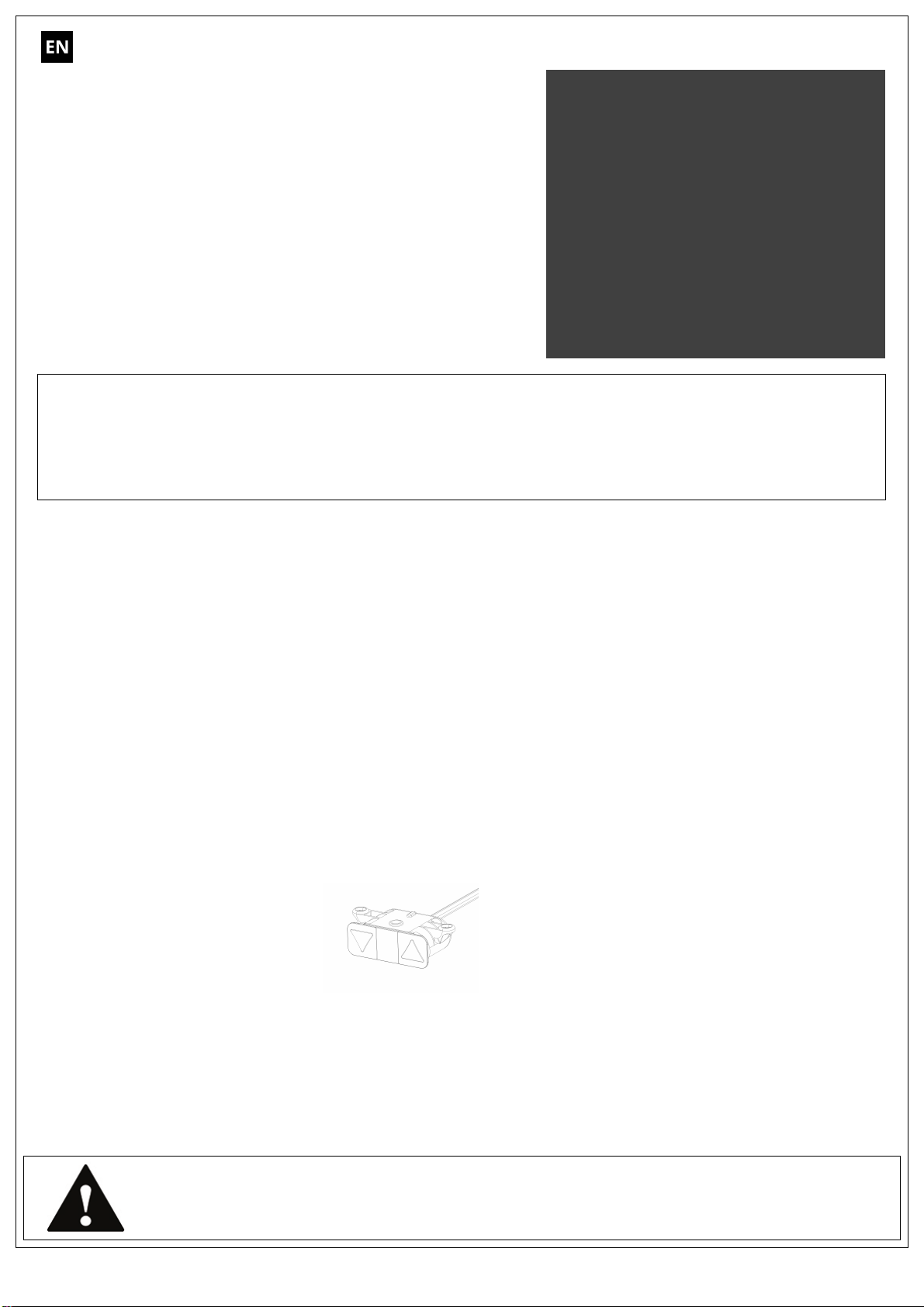

4. Operation
UP/DOWN operation:
Push the buttons for operation up or down
WARNING: FAILURE TO COMPLY WITH OR OBSERVE ALL ASSEMBLY, SAFETY AND OPERATION INSTRUCTIONS AND
WARNINGS REGARDING THE USE OF THIS PRODUCT MAY RESULT IN SERIOUS BODILY INJURY.
2

5. Maintenance and defects
The table does not require any maintenance by usage as described in chapter 2 in the directions for use.•
The table is only to be maintained with a damp cloth•
In the event of the occurrence of jarring sounds during operation, STOP using the table and please contact the dealer.•
6. Technical data
Frame, materials Steel, powder lacquered
Weight 17kg (frame only)
Width Up to 180cm
Depth Up to 80cm
Height 68 - 118cm
Max. load 50kg on tabletop
Speed 25mm/sec
Duty cycle 10% by 50% of max. load on frame or max. 2 min. continuously
Operation Micro switches
Voltage 100-240 VAC | 50/60 Hz
Standby Consumption < 0,15 Watt
7. Parts
See page 4.
8. Assembly instructions
See page 5 - 8.
9. Declaration of conformity
We hereby declare, under our sole responsibility that the following products:
Sit and stand table product type SQ153700•
is in accordance with:
Directive 2006/42/EF of The European Parliament and of the Council of 17 May 2006 on machinery•
With reference to the above please be aware that:
the sit and stand table is considered a machine and•
the sit and stand table may not be used until it has been assembled and installed according to the instructions.•
Manufacturer
ConSet A/S | Industrivej 23 | 6900 Skjern | Denmark
www.conset.com | Tlf.: [phone] | [email protected]
3

7. Parts
Center travers
x1
Side travers
x2
Center tube
x1
Non-motor leg tube
x1
Motor leg tube
x1
Motor leg
x1
Non-motor leg
x1
Tabletop bracket L
x1
Tabletop bracket R
x1
Foot
x2
M5x8mm
x28
M5x8mm
x4
Glide M6x20
x4
Screw 5x16mm
x15
Screw 3x16mm
x2
Power supply
x1
Power supply bracket
x1
Power cord
x1
Control panel
x1
Wirenail
x2
4

8. Assembly Instruction and User Manual
Adjusting travers
Adjusting carrier tube
5

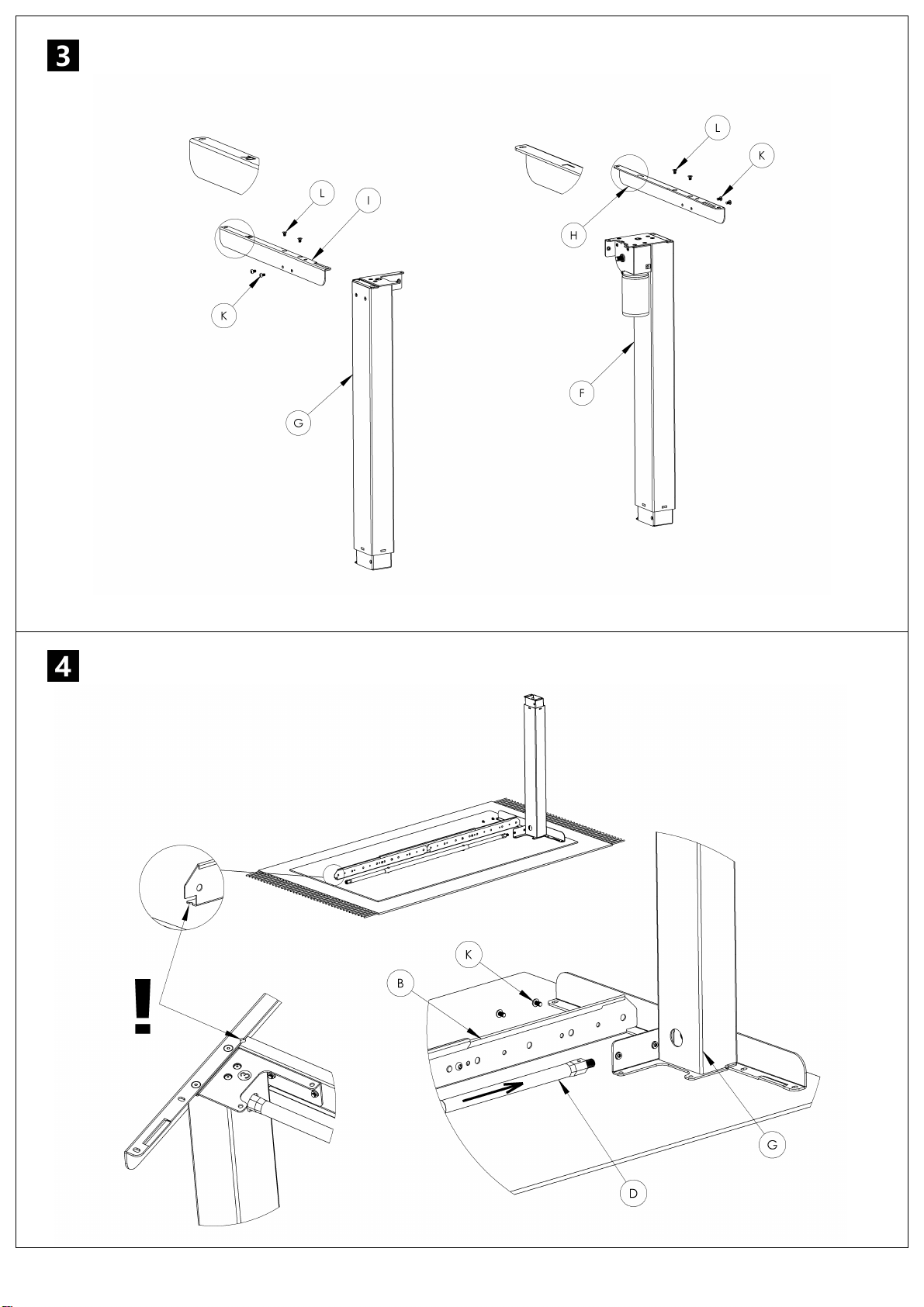

Mounting of topbrackets
Attach top bracket marked “R” to the non-motor leg. Attach top bracket marked “L” to the motor Leg.
Mounting of Non-motor leg
6

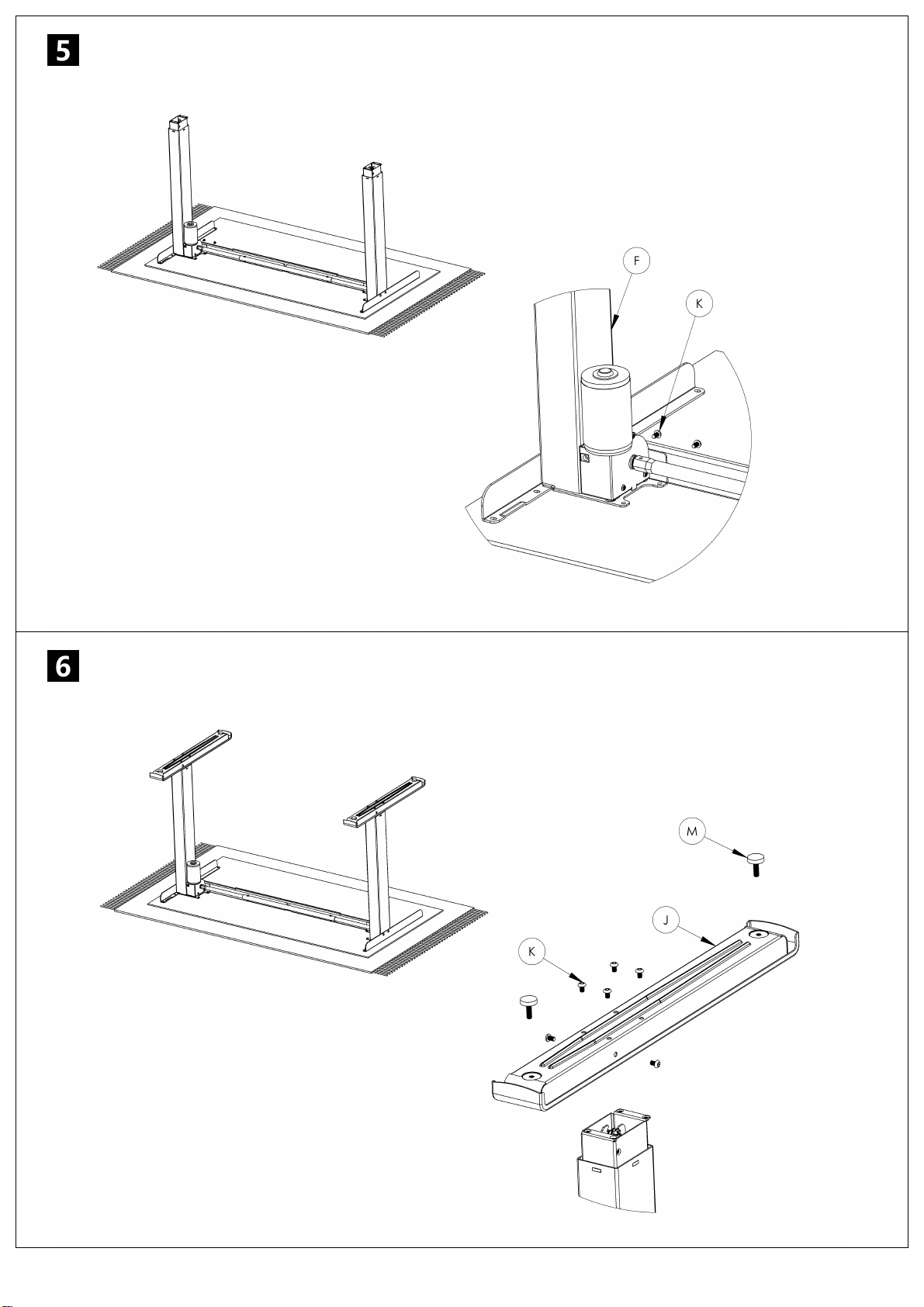

Mounting of Motor leg
Mounting of feet
7

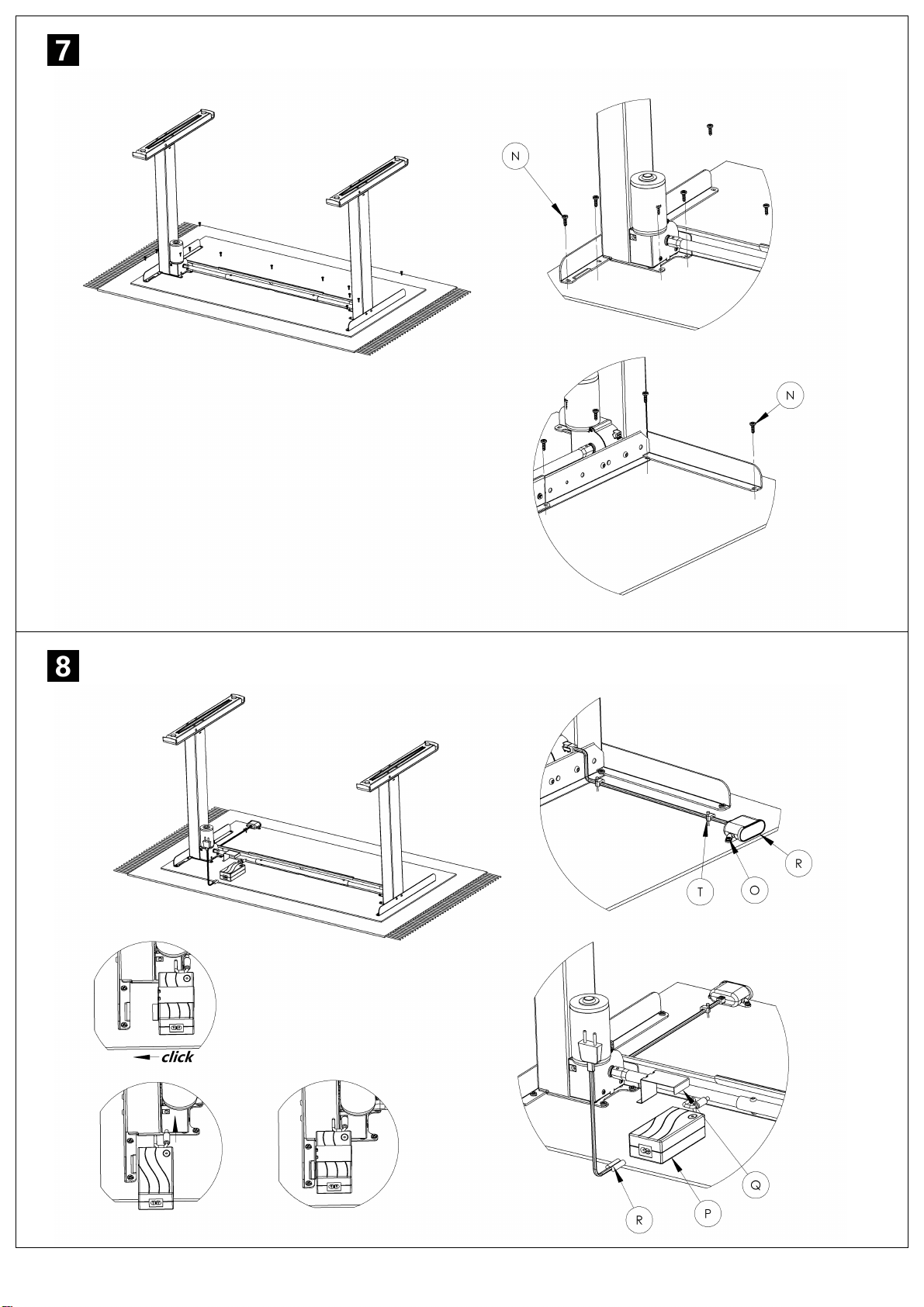

Mounting of tabletop
Mounting of power and control
8

TABLE OF CONTENTS
1. Safety and warnings
2. Usage
3. Set up and installation
4. Operation
5. Maintenance and defects
6. Technical data
7. Parts
8. Assembly instructions
9. Declaration of conformity
IMPORTANT NOTES!
Prior to installment, use and
maintenance of the table frame, any
installer and any user of the table must
study this assembly and operation
manual carefully, so as to gain a
complete understanding of its contents
1. Safety and warnings
This table complies with the prescribed safety regulations. Inappropriate use may cause damage to persons and table.
Please read the operation manual prior to start using the table. It provides you with important information about safety, use,
installation and maintenance of the table, and thus protecting you and your children and avoiding damage on the table.
Please guard this operation manual and pass it on to any future owner!
2. Usage
The electromotive, height-adjustable tables are designed for workstations in dry work environments only (0-40°C; 20-90% relative
humidity). The table height is infinitely adjustable, so that it can be set to the most ergonomically suitable working level:
They have not been designed for other purposes than those included in this manual, e.g. they are not to be used in areas of high
humidity or dampness, nor for lifting people. Any other use is at one’s own risk!
•
Do not crawl, lie or move around under the table frame, and do not sit or stand on the table frame.•
CHILDREN should only use the table when supervised by adults.•
Liability - The manufacturer accepts under no circumstances warranty claims or liability claims for damages arising from
improper use or handling of the table frame other than that described in this operation manual.
•
3. Set up and installation
When the table has been assembled (see assembly instructions in CHAPTER 8) the adjustable feet are installed so that the table
is level and does not shift. Then the table is connected to the 100-240 VAC outlet and the table is ready for use.
•
Make sure that no cables can get jammed.•
Place the table in a safe distance from window frames, radiators, furniture etc. so that people do not get stuck.•
Do not place any objects above 21" (55 cm) underneath the table.•
When moving the table after it has been assembled, the tabletop needs to be removed. The table CANNOT be lifted by the
tabletop. The desk need to be lowered to minimum height before moving.
•
4. Operation
UP/DOWN operation:
Push the buttons for operation up or down
WARNING: FAILURE TO COMPLY WITH OR OBSERVE ALL ASSEMBLY, SAFETY AND OPERATION INSTRUCTIONS AND
WARNINGS REGARDING THE USE OF THIS PRODUCT MAY RESULT IN SERIOUS BODILY INJURY.
9

5. Maintenance and defects
The table does not require any maintenance by usage as described in chapter 2 in the directions for use.•
The table is only to be maintained with a damp cloth•
In the event of the occurrence of jarring sounds during operation, STOP using the table and please contact the dealer.•
6. Technical data
Frame, materials Steel, powder lacquered
Weight 38lbs (frame only)
Width Up to 70 7/8"
Depth Up to 31 1/2"
Height 26 3/4" - 46 1/2"
Max. load 110lbs on tabletop
Speed 1"/sec
Duty cycle 10% by 50% of max. load on frame or max. 2 min. continuously
Operation Micro switches
Voltage 100-240 VAC | 50/60 Hz
Standby Consumption < 0,15 Watt
7. Parts
See page 12.
8. Assembly instructions
See page 12 - 15.
9. Declaration of conformity
We hereby declare, under our sole responsibility that the following products:
Sit and stand table product type SQ153700•
is in accordance with:
Directive 2006/42/EF of The European Parliament and of the Council of 17 May 2006 on machinery•
With reference to the above please be aware that:
the sit and stand table is considered a machine and•
the sit and stand table may not be used until it has been assembled and installed according to the instructions.•
Manufacturer
ConSet A/S | Industrivej 23 | 6900 Skjern | Denmark
www.conset.com | Tlf.: [phone] | [email protected]
10

7. Parts
Center travers
x1
Side travers
x2
Center tube
x1
Non-motor leg tube
x1
Motor leg tube
x1
Motor leg
x1
Non-motor leg
x1
Tabletop bracket L
x1
Tabletop bracket R
x1
Foot
x2
M5x8mm
x28
M5x8mm
x4
Glide M6x20
x4
Screw 5x16mm
x15
Screw 3x16mm
x2
Power supply
x1
Power supply bracket
x1
Power cord
x1
Control panel
x1
Wirenail
x2
11

8. Assembly Instruction and User Manual
Adjusting travers
Adjusting carrier tube
12

Mounting of topbrackets
Attach top bracket marked “R” to the non-motor leg. Attach top bracket marked “L” to the motor Leg.
Mounting of Non-motor leg
13

Mounting of Motor leg
Mounting of feet
14

Mounting of tabletop
Mounting of power and control
15

INHALTSVERZEICHNIS
1. SICHERHEIT UND WICHTIGE HINWEISE
2. VERWENDUNGSRICHTLINIEN
3. AUFBAU UND INSTALLATION
4. BEDIENUNG
5. WARTUNG, REINIGUNG UND MÄNGEL
6. TECHNISCHE DATEN
7. ÜBERSICHT DER BAUTEILE
8. MONTAGEANLEITUNG
9. KONFORMITÄTSERKLÄRUNG
WICHTIGE INFORMATIONEN !
Es ist absolut notwendig diese
Gebrauchs- und Montageanleitung VOR
dem Aufbau, der Installationund der
Benutzung des Tisches zu lesen. So
schützen Sie sich selbst und das Produkt.
1. SICHERHEIT UND WICHTIGE HINWEISE
Bitte lesen Sie die vollständige Bedienungsanleitung VOR der ersten Inbetriebnahme.
Sie erhalten wichtige Informationen zur Sicherheit, Verwendung, Installation und Wartung des Tisches. Auf dieses Weise schützen
Sie sich selbst und vermeiden Schäden des Tisches.
Bitte bewahren Sie diese Bedienungsanleitung auf und geben Sie sie an einen eventuellen neuen Besitzer weiter!
2. VERWENDUNGSRICHTLINIEN
Dieser elektromotorisch höhenverstellbare Tisch ist ausschließlich für trockene innenliegende Arbeitsumgebungen ( 0- 40 °C; 20
- 90 % relative Luftfeuchtigkeit ) bestimmt. Der Tisch ist stufenlos höhenverstellbar, für bestmögliche ergonomische
Arbeitsbedingungen.
•
Der Tisch wurde nicht für andere Zwecke als die im Handbuch enthaltenen konzipiert, z.B. darf er nicht in Räumen mit hoher
Luftfeuchtigkeit oder Nässe, noch zum Heben von Personen verwendet werden. Jede andere Verwendung erfolgt auf eigene
Gefahr !
•
Nicht unter das Tischgestell kriechen, dort liegen oder sich dort bewegen, und nicht auf dem Tischgestell sitzen oder stehen.•
Kinder dürfen den Tisch nur unter Aufsicht von Erwachsenen benutzen.•
Haftung : Der Hersteller übernimmt unter keinen Umständen Haftung für Schäden, die aus fehlerhafter Installation, nicht autorisierter
Handhabung oder unsachgemäßem Gebrauch, als die in dieser Bedienungsanleitung beschriebenen, verursacht wurden.
3. AUFBAU UND INSTALLATION
Ist der Tisch montiert (siehe Montageanleitung in Kapitel 8), werden die justierbaren Füße so eingestellt, dass der Tisch
waagerecht steht und nicht verzogen ist. Danach den Tisch mit dem Netzstecker an den Strom anschließen, somit ist der Tisch
einsatzbereit.
•
Stellen Sie sicher, dass keine Kabel eingeklemmt werden können.•
Stellen Sie den Tisch in einem sicheren Abstand zu Fenstern, Heizkörpern, Mobiliar usw. auf, so dass der Tisch höhenverstellt
werden kann.
•
Platzieren Sie keine Gegenstände, die höher als 55 cm/ 21" sind unter dem Tisch.•
Um den Tisch, nachdem er zusammengebaut wurde, zu bewegen, ziehen Sie den Netzstecker und demontieren Sie die
Tischplatte, der Tisch darf NIEMALS an der Tischplatte angehoben werden.
•
4. BEDIENUNG
Bedienung der Höhenverstellung:
Drücken Sie die Knöpfe zum Hinauf- oder
Herunterfahren
WARNUNG : EINE MISSACHTUNG DER MONTAGE-, SICHERHEITS- UND BEDIENUNGSANLEITUNG DIESES PRODUKTES
KANN ZU SCHWEREN KÖRPERLICHEN VERLETZUNGEN FÜHREN.
16

5. WARTUNG, REINIGUNG UND MÄNGEL
Der Tisch benötigt keine besondere Wartung, wie in Kapitel 2 der Gebrauchsanweisung beschrieben.•
Bitte verwenden Sie zur Reinigung des Tisches nur ein nebelfeuchtes Tuch.•
Bitte wenden Sie sich an Ihren Händler, falls beim Tisch ungewöhnliche Geräusche auftreten.•
6. TECHNISCHE DATEN
Rahmen, Materialien Steel, powder lacquered
Gewicht 17kg (gestell)
Breite Biz zu 180cm
Tiefe Biz zu 80cm
Höhe 68 - 118cm
Max. Belastbarkeit 50kg auf de Rischplatte
Geschwindigkeit 25mm/sek
Einschlatdauer 10% by 50% of max. load on frame or max. 2 min. continuously
Betrieb Micro switches
Stromspannung 100-240 VAC | 50/60 Hz
Standby-Verbrauch < 0,15 Watt
7. ÜBERSICHT DER BAUTEILE
Siehe Seite 20.
8. MONTAGEANLEITUNG
Siehe Seite 19 - 22.
9. KONFORMITÄTSERKLÄRUNG
Wir erklären hiermit unter alleiniger Verantwortung, dass folgende Produkte:
Steh- und Sitztisch Model SQ153700•
auf die sich die Erklärung bezieht, in Übereinstimmung ist mit folgenden Richtlinien und normativen Dokumenten:
Der Richtlinie 2006/42/EG des Europäischen Parlaments und des Rates vom 17. Mai 2006 über Maschinen und der Änderung der
Richtlinie 95/16/EG (Neufassung)
•
In Bezug auf oben stehendes beachten Sie bitte, dass:
Steh-Sitztische als eine Maschine betrachtet werden und•
Steh-Sitztische nicht verwendet werden dürfen, bevor er nach den Vorschriften dieser Gebrauchs / Montageanleitung komplett
zusammengebaut und installiert wurde.
•
Hersteller
ConSet A/S | Industrivej 23 | 6900 Skjern | Denmark
www.conset.com | Tlf.: [phone] | [email protected]
17

7. Bauteile
Center travers
x1
Side travers
x2
Center tube
x1
Non-motor leg tube
x1
Motor leg tube
x1
Motor leg
x1
Non-motor leg
x1
Tabletop bracket L
x1
Tabletop bracket R
x1
Fuss
x2
M5x8mm
x28
M5x8mm
x4
Glide M6x20
x4
Screw 5x16mm
x15
Screw 3x16mm
x2
Netzteil
x1
Power supply bracket
x1
Netzkabel
x1
Bedienelement
x1
Drahtstift
x2
18

8. Montageanleitung
Adjusting travers
Adjusting carrier tube
19

Mounting of topbrackets
Mounting of Non-motor leg
20
