Contacta RF-RX1 Operation manual

1. General information
1.1 Introduction
Thank you very much for purchasing the Contacta
RF communication system! You have chosen a
modern and reliable system. Please read this
manual carefully to be able to set up the unit
correctly and to familiarise yourself with all of
the systems features.
Contacta RF is an ideal system for application
within groups – ranging from simple dialogue
to interpreter-, team-teaching- and conference
systems.
Being slim and light-weight in design, it com-
bines quality and versatility with easy use and
state-of-the-art radio technology.
1.2 Scope of delivery Contacta RF-RX1
Please check if all of the following components
are included:
- Contacta RF-RX1
- In-Ear earpones
- belt clip RF-BC
- USB-charging cable
- neck strap
- user manual
- warranty card
Should any parts be missing, please contact
your dealer or the manufacturer directly.
2 English

1.3 Main Features
- Worldwide compatibility due to restriction-
free 2.4 GHz transmission
- Large transmission range of up to 150 m
- Fully digitalized crystal clear sound quality
- Up to 20 hours of use per battery charge
- Convenient charging by Micro-USB, compati-
ble with most mobile phone charging adapters
1.4 Available accessories
- BATT-TXRX rechargeable Li-ION battery
- RF-BC belt clip
- RF-TXS stationary transmitter
- RF-TXRM stationary rack transmitter
- RF-TX1 portable transmitter
- RF-TRX-MCB USB charging case for 10 units
RF-RX1 / RF-TX1
- RF-DC20 drop-in charger case for 20
pieces of RF-TX1 or RF-RX1
English 3

2. Contacta RF-RX1 Receiver
2.1 Controls and displays
Audio output EAR2
Audio output EAR1
charging status LEDLC-Display ON/OFF switch
MODE
button
 button

button
USB jack
Reverse side:
Charger contacts
4 English

How to use
2.2 Power ON / OFF
Slide the ON/OFF switch upwards to switch the
device on. The LC-display will light up and the
currently selected group number is shown.
To switch the device o after use: Slide the ON/
OFF switch back to the lower position.
2.3 Reception
Reception will start as soon as the device is
switched on. The symbol indicates the in-
coming signal strength.
2.4 Volume up / down
The volume can be adjusted through levels 00
(Mute) to 09 (maximum volume).
The VOL symbol is indicated on the display. Use
the »  « and »

« buttons to adjust the volume
as desired.
English 5

2.5 Audio outputs EAR1 and EAR2
The earphones (included) can be plugged into
any of the outputs EAR1 or EAR2.
The 3,5 mm audio jack makes it possible to
connect various audio reproduction equipment,
such as earphones, headphones, neckloops but
also audio ampliers and more.
A simultaneous use of both outputs is possible
but the volume cannot be adjusted separately.
2.6 Group selection
Switch the device o. Then press and hold both
the »  « and »

« buttons while switching the
device on.

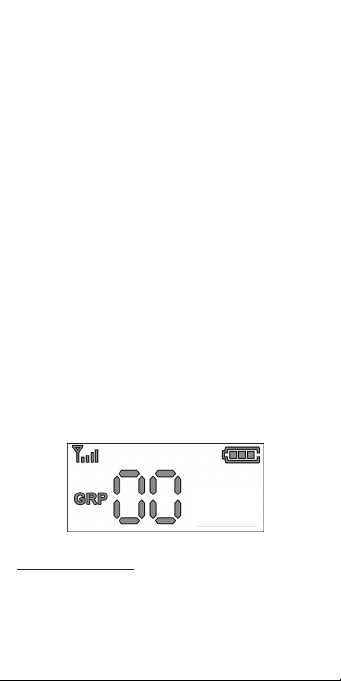

The symbol »GRP« in the display will blink.
Select a group number of your choice between
00 and 39 by pressing the »  « and »

« buttons.
After the selection, wait for 5 seconds to set the
chosen group number.
The »GRP«-symbol will stop to blink and the
selected group number is displayed.
Please note:
Transmitters and receivers must be set to the
same group number if they are to communicate
with each other.
6 English

2.7 Power supply / recharge
The device is equipped with a rechargeable lit-
hium-ion battery of 3,7 V / 1100 mAh. The red
charging status LED is lit during recharge. The
LED switches o when the battery is fully loa-
ded.
To charge the battery, plug the USB charging ca-
ble into the USB jack of the RF-RX1 and connect
it to a regular USB port (computer, laptop, USB
power supply). The charging case RF-TRX-MCB
is equipped with USB charging cables.
The charging case RF-DC20 can be used for
charging larger amounts of RF-RX1 and RF-TX1.
Simply place the devices in the according char-
ging slots.
English 7

2.8 Specications Contacta RF-RX1
Device type Receiver
Dimensions 85 x 50 x 15 mm (H x W x D)
Weight 66 g
Frequency type ISM 2403 - 2480 MHz
Transmission mode ISM 2.4 GHz FSK modula-
tion with frequency hopping
RX-sensitivity -95 dBm
Latency < 30 ms
Data rate 2 Mbps
Power LI-ION 3,7 V / 1100 mAh
Listening time 20 hours typical
Conformity
Conformity
This device complies with the following EU
directives:
- RED Directive 2014/53/EU
- EMC Directive 2014/30/EU
- LVD Directive 2014/35/EU
- RoHS Directive 2011/65/EU
- WEEE Directive 2012/19/EU
Compliance with the directives listed above is
conrmed by the CE seal on the device.
Specifications subject to change.
8 English

Maintenance and care
All »Contacta RF«-devices do not require any
maintenance. If they become dirty, simply wipe
them clean with a soft, damp cloth.
Never use spirits, thinners or other organic sol-
vents. Do not expose them to full sunlight.
In addition, they must be protected against
excessive heat, moisture and severe mechanical
shocks.
Note:
This product is not protected against splash
water. Do not place any containers lled with
water, such as ower vases, or anything with an
open ame, such as a lit candle, above or near
the products.
Warranty
All »Contacta RF«-devices are very reliable pro-
ducts. Should a malfunction occur despite the
unit having been set up and operated correctly,
please contact your dealer or the manufacturer
directly.
This warranty covers the repair of the product
and returning it to you free of charge. It is re-
commended that you send in the product in its
original packaging, so keep the packaging for
the duration of the warranty period.
The warranty does not apply to damage caused
by incorrect handling or attempts to repair the
unit by unauthorised persons (destruction of
the seal on the unit).
English 9

Repairs will only be carried out under warranty
if the completed warranty card is returned ac-
companied by a copy of the dealer’s invoice/till
receipt.
Always specify the product serial number in
any event.
Disposal of used electrical and electronic
units (applicable in the countries of the
European Union and other European
with a separate collection system).
The symbol on the product or the packaging
indicates that this product is not to be handled
as ordinary household waste but has to be re-
turned to a collecting point for the recycling of
electrical and electronic units.
You protect the environment and health of your
fellow man by the correct disposal of this pro-
duct.
Environment and health are endangered by in-
correct disposal.
Material recycling helps to reduce the consump-
tion of raw material. You will receive further
information on the recycling of products from
your local community, our communal disposal
company or your local dealer.
10 English

English 11

1. Allgemeine Information
1.1 Einführung
Vielen Dank für den Kauf des Contacta RF Kom-
munikationssystems! Sie haben sich dabei für
ein modernes und zuverlässiges System ent-
schieden. Bitte lesen Sie diese Bedienungsan-
leitung aufmerksam durch, um die Geräte rich-
tig in Betrieb nehmen zu können und mit allen
Möglichkeiten des Systems vertraut zu werden.
»Contacta« ist ein ideales System für Grup-
penanwendungen - vom einfachen Dialog bis
hin zu Dolmetscher-, Team-Teaching- und Kon-
ferenzsystemen.
Leicht und schlank im Design vereint es Qualität
und Vielseitigkeit mit Bedienungsfreundlichkeit
und dem neuesten Stand der Funktechnologie.
1.2 Lieferumfang Contacta RF-RX1
Überprüfen Sie bitte, ob alle nachfolgend auf-
geführten Teile enthalten sind:
- Contacta RF-RX1
- In-Ear-Ohrhörer
- Gürtelclip RF-BC
- USB-Ladekabel
- Trageschlinge
- Bedienungsanleitung
- Garantiekarte
Sollten Teile fehlen, wenden Sie sich bitte an
den Fachhändler oder direkt an den Hersteller.
12 Deutsch

1.3 Hauptmerkmale
- Weltweit nutzbare 2.4 GHz-Übertragung
- Hohe Reichweite von bis zu 150 m
- Vollständig digitale kristallklare Tonqualität
- Bis zu 20 Stunden Betriebszeit pro
Akkuladung
- Komfortables Laden über Micro-USB, kom-
patibel mit den meisten Mobiltelefon-Lade-
geräten
1.4 Lieferbares Zubehör
- BATT-TXRX Li-ION Akku
- RF-BC Gürtelclip
- RF-TXS Stationärer Sender
- RF-TXRM Rack-montierbarer Sender
- RF-TX1 Tragbarer Sender
- RF-TRX-MCB USB-Kabel-Ladekoer für 10
Stück Contacta RF-Geräte
- RF-DC20 Drop-in Ladekoer für 20 Stück
RF-TX1 /RF-RX1
Deutsch 13

2. Contacta RF-RX1 Empfänger

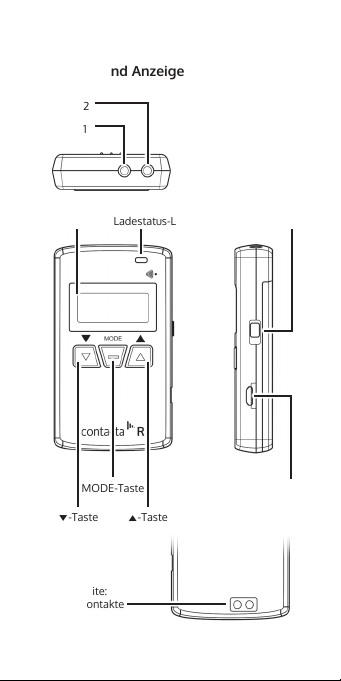

2.1 Elemente und Anzeigen
MODE-Taste
Ladestatus-LED
Ausgang EAR2
USB-Anschluss
 -Taste

-Taste
Ausgang EAR1
Rückseite:
Ladekontakte
14 Deutsch
LCD-Anzeige Ein/Aus-Schalter

Bedienung
2.2 Ein- und Ausschalten
Schieben Sie den Ein/Aus-Schalter nach oben
um das Gerät einzuschalten.
Die LCD-Anzeige leuchtet auf und die aktuell
eingestellte Gruppennummer wird angezeigt.
Um das Gerät nach Gebrauch auszuschalten:
Schieben Sie den Ein/Aus-Schalter nach unten.
2.3 Empfangen
Nach dem Einschalten ist das Gerät sofort emp-
fangsbereit. Das Symbol zeigt die Stärke
des eingehenden Signals an.
2.4 Lautstärke einstellen
Die Lautstärke kann in Stufen von 00 (Stumm-
schaltung) bis 09 (maximale Lautstärke) einge-
stellt werden.
Das Symbol »VOL« wird angezeigt. Mit den
Tasten »  « und »

« wird der gewünschte
Lautstärkepegel ausgewählt.
Deutsch 15

2.5 Ausgänge EAR1 und EAR2
Die mitgelieferten Ohrhörer können wahlweise
an den Ausgängen EAR1 oder EAR2 eingesteckt
werden.
Das 3,5 mm Klinkenformat erlaubt den An-
schluss verschiedenster Wiedergabegeräte,
wie Ohrhörer, Kopfhörer, Teleschlingen aber
auch eine Verbindung zu Verstärkern usw.
Eine gleichzeitige Belegung beider Ausgänge
ist möglich, jedoch kann die Lautstärke nicht
nach Ausgang getrennt eingestellt werden.
2.6 Gruppe auswählen
Halten Sie beim Einschalten des Gerätes die
Tasten »  « und »

« gleichzeitig gedrückt.
Das »GRP«-Symbol innerhalb der LCD-Anzeige
blinkt. Wählen Sie eine Gruppen-Nummer von 0
- 39 unter Verwendung der »  « und »

« -Tasten
aus. Warten Sie nach der Auswahl 5 Sekunden
um die Auswahl zu übernehmen.
Das »GRP«-Symbol blinkt nun nicht mehr und
die gewählte Gruppen-Nummer wird angezeigt.
Bitte beachten Sie:
Der Empfänger muss auf die gleiche Gruppen-
nummer wie der zu empfangende Sender ein-
gestellt sein.
16 Deutsch

2.7 Stromversorgung / Auaden
Das Gerät besitzt einen Lithium-Ionen-Akku
mit 3,7 V / 1100 mAh. Die rote Ladestatus-LED
leuchtet während des Ladevorgangs. Bei er-
folgter, vollständiger Ladung schaltet sich die
LED aus.
Stecken Sie zum Laden des Akkus das USB-Ka-
bel in die USB-Buchse des RF-RX1 und verbin-
den Sie das Kabel mit einem USB-Anschluss
(PC, USB-Netzteil). Der Ladekoer RF-TRX-MCB
verfügt über entsprechende USB-Kabel.
Wenn eine größere Menge an RF-RX1 und RF-
TX1 geladen werden muss, so kann der Lade-
koer RF-DC20 verwendet werden. Hierzu wer-
den die Geräte einfach in den Ladeschächten
der Koer platziert.
Deutsch 17

2.8 Technische Daten Contacta RF-RX1
Gerätetyp Empfänger
Abmessungen 85 x 50 x 15 mm (H x B x T)
Gewicht 66 g
Funkfrequenzart ISM 2403 - 2480 MHz
Übertragungsart ISM 2.4 GHz FSK Modula-
tion mit Frequenzhopping
RX-Empndlichkeit -95 dBm
Verzögerung < 30 ms
Kanalabstand 1 MHz
Datenrate 2 Mbps
Stromversorgung LI-ION 3,7 V / 1100 mAh
Empfangszeit Durchschnittlich 20 h
Konformität
Dieses Gerät erfüllt die Anforderungen folgen-
der EU-Richtlinien:
- RED Richtlinie 2014/53/EU
- EMC Richtlinie 2014/30/EU
- LVD Richtlinie 2014/35/EU
- RoHS Richtlinie 2011/65/EU
- WEEE Richtlinie 2012/19/EU
Die Konformität mit den o. a. Richtlinien wird
urch das CE-Zeichen auf dem Gerät bestätigt.
Technische Änderungen vorbehalten.
18 Deutsch

Wartung und Pege
Alle Contacta-Geräte sind wartungsfrei.
Bei Verschmutzung sollten Sie die Geräte ge-
legentlich mit einem weichen, angefeuchteten
Tuch reinigen. Verwenden Sie niemals Alkohol,
Verdünner oder andere organische Lösungs-
mittel.
Setzen Sie die Geräte bitte nicht über länge-
re Zeit direkter Sonneneinstrahlung aus und
schützen diese darüber hinaus vor großer Hit-
ze, Feuchtigkeit oder starker mechanischer Er-
schütterung.
Achtung: Die Geräte sind nicht gegen Spritzwas-
ser geschützt (Ausnahme: RF-TRX). Stellen Sie
keine mit Flüssigkeit gefüllten Gegenstände,
z.B. Vasen, neben die Geräte. Ebenfalls dürfen
keine oenen Brandquellen, wie z.B. brennen-
de Kerzen, in die unmittelbare Nähe der Geräte
gestellt werden.
Garantie
Alle Contacta-Geräte weisen eine hohe Be-
triebssicherheit auf. Sollten trotz sachgerechter
Bedienung Störungen auftreten, setzen Sie sich
bitte mit Ihrem Fachhändler in Verbindung oder
wenden Sie sich direkt an den Hersteller.
Die Garantieleistung umfasst die kostenlose
Reparatur sowie den kostenlosen Rückversand.
Das Einsenden sollte möglichst in der Original-
verpackung erfolgen, werfen Sie diese daher
während der Garantiezeit nicht weg.
Deutsch 19

Die Garantie verfällt bei Schäden, die durch un-
sachgemäße Behandlung oder Reparaturversu-
chen von nicht autorisierten Personen (Zerstö-
rung des Gerätesiegels) herbeigeführt wurden.
Garantiereparaturen werden nur bei Einsen-
dung der ausgefüllten Garantiekarte und einer
Kopie der Rechnung/Kassenbeleg des Fach-
händlers durchgeführt.
Die Gerätenummer muss in jedem Fall mit
angegeben werden.
Entsorgung von gebrauchten elektrischen
schen und elektronischen Geräten (anzu-
wenden in den Ländern der Europäi-
schen Union und anderen europäischen Län-
dern mit einem separaten Sammelsystem für
diese Geräte).
Das Symbol auf dem Produkt oder seiner Ver-
packung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behan-
deln ist, sondern an einer Annahmestelle für
das Recycling von elektrischen und elektroni-
schen Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und
die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Materialrecycling hilft
den Verbrauch von Rohstoen zu verringern.
Weitere Informationen über das Recycling die-
ses Produkts erhalten Sie von Ihrer Gemeinde,
20 Deutsch
