CONTINENTAL EDISON CEH6052BVB User manual

CEH6052BVB & CEH6052FULLB
Hotte décorative - Decorative Hood
Guide d’utilisation - User manual

Trouver des informations
Lisez ce guide attentivement avant d’installer et d’utiliser ce
produit et conservez-le pour consultation ultérieure.
Merci d'avoir choisi Continental Edison. Ce Guide d’Utilisation et
d’Entretien est conçu pour vous fournir toutes les informations
nécessaires concernant l’installation, l’utilisation et l’entretien de
l’appareil.
Afin de faire fonctionner l’appareil correctement et de manière
sécurisée, lisez ce guide d’utilisation attentivement avant d’installer
et d’utiliser le produit.
Table des matières
Trouver des informations............................................................................. 2
Instructions de sécurité importantes........................................................... 3
Lampe........................................................................................................... 9
Description du produit................................................................................10
Description des pièces................................................................................ 11
Installation de la hotte................................................................................12
Préparation avant installation................................................................ 12
Installation (Mode extraction)................................................................ 12
Recommandations pour la fixation murale............................................ 13
INSTALLATION......................................................................................... 14
Installation du filtre à charbon................................................................... 19
Nettoyage................................................................................................... 20
Fonctions du panneau de contrôle.............................................................21
Informations techniques.............................................................................23
Informations complémentaires..............................................................25
2

Instructions de sécurité importantes
3
IMPORTANT: Conservez ce guide pour
l'agence de contrôle électrique.
Lorsque vous utilisez les appareils
électriques, les précautions de
sécurité essentielles doivent toujours
être suivies, notamment les suivantes:
Ces instructions sont fournies dans
l’intérêt de votre sécurité, lisez-les
soigneusement avant d’installer ou d’utiliser
cet appareil.
Cet appareil a été conçu pour être utilisé
comme une hotte aspirante (l’évacuation de
l’air à l’extérieur) ou une hotte filtrante (le
recyclage de l’air à l’intérieur).
Tous les travaux d’installation doivent être
effectués par une personne compétente
ou un électricien qualifié.
Cet appareil doit être installé correctement
par un personnel qualifié, en suivant
strictement les instructions du fabricant.
ATTENTION : Les surfaces accessibles
peuvent devenir chaudes pendant
l’utilisation avec des appareils de cuisson.
Gardez les enfants éloignés de cet appareil.

Instructions de sécurité importantes
4
Il est fortement recommandé que cet appareil
soit tenu à l’écart des bébés et des jeunes
enfants.
Cet appareil peut être utilisé par des enfants
âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées
d’expérience ou de connaissance, s'ils (si
elles) sont correctement surveillé(e)s ou si
des instructions relatives à l'utilisation de
l'appareil en toute sécurité leur ont été
données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas
jouer avec l’appareil. Le nettoyage et
l'entretien par l'usager ne doivent pas être
effectués par des enfants sans surveillance.
Vérifiez régulièrement la fiche et le câble
d’alimentation pour déceler tout signe de
détérioration éventuelle. Si le câble
d’alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-
vente ou des personnes de qualification
similaire afin d’éviter un danger.

Instructions de sécurité importantes
Ne pas laisser le câble d'alimentation toucher
les parties chaudes de l’appareil.
Afin d’éviter d’endommager le câble
d’alimentation, assurez-vous qu’il n’est pas
coincé en dessous de l’appareil ou dans
l’appareil.
Ne pas utiliser d’aérosols à proximité
immédiate de l’appareil.
Veillez à jeter le matériel d’emballage avec
soin.
Nous vous recommandons également de
prendre une particulière attention pendant
l’utilisation et lors du nettoyage. Référez-vous
aux instructions dans la section
«NETTOYAGE ».
Ne pas utiliser un nettoyeur à vapeur.
L’appareil n’est pas destiné à être mis en
fonctionnement au moyen d’une minuterie
extérieure ou par un système de commande
à distance séparée.
5

Instructions de sécurité importantes
6
MISE EN GARDE : Lors d'une utilisation en
extraction, référez-vous aux réglementations
nationales sur les systèmes de ventilation des
bâtiments. Ne reliez pas le tuyau d'évacuation
à un système de ventilation de type VMC, à un
conduit de fumée (cheminée, chaudière,...).
Vérifiez également l'absence de perturbation
avec la ventilation de la pièce lors de la
présence d'appareils fonctionnant au gaz
(chauffe-eau, gazinière,...). En cas de doute,
utilisez la hotte en mode recyclage.
Une ventilation convenable de la pièce doit
être prévue lorsque la hotte est utilisée
simultanément avec des appareils utilisant du
gaz ou un autre combustible.
L’air ne doit pas être évacué par un conduit
qui est utilisé pour évacuer les fumées des
appareils fonctionnant au gaz ou à d’autres
combustibles. Les règles concernant
l'évacuation de l'air doivent être respectées.

Instructions de sécurité importantes
7
MISE EN GARDE : L’appareil peut s’arrêter
de fonctionner lors d’une décharge
électrostatique (par exemple, la foudre.) Cela
ne comporte aucun risque de dommages.
Eteignez l’appareil et débranchez-le de la
prise de courant. Branchez l’appareil de
nouveau après une minute.
Afin d’éviter le risque d’incendie, nettoyez
régulièrement le filtre métallique et surveillez
constamment les casseroles contenant de
l’huile chaude.
Ne pas flamber d'aliments sous la hotte de
cuisine.
Ne pas utiliser l’appareil s’il montre des
signes de dommages ou s’il est en état
imparfait. Contactez le centre de service
après-vente.
Lors de l’installation, toujours respectez les
distances suivantes entre le dessus de la
cuisinière ou de la plaque de cuisson et la
partie la plus basse de la hotte aspirante
Plaques à gaz: 800mm
Plaques électriques: 700mm

8
8
Instructions de sécurité importantes
MISE EN GARDE : Il y des risques de choc
électrique et d’incendie, si le nettoyage n’est
pas effectué conformément aux instructions.
MISE EN GARDE : Pour raison de sécurité,
utilisez seulement des vis de même dimensions
que celles indiquées.
MISE EN GARDE : Le non-respect des
consignes d’installation peut entraîner des
graves blessures.
MISE EN GARDE : Avant de brancher
l’appareil, coupez l’électricité et vérifiez que
l’alimentation électrique à votre domicile
correspond à celle indiquée sur sa plaque
signalétique.
RISQUE DE CHOC ELECTRIQUE
Le non-respect de ces instructions peut
entraîner un incendie ou un choc électrique.

9
9
Lampe
Les ampoules disponibles, et les codes
ILCOS D correspondants et les images de
ces lampes : Utilisation dans une lampe de
type (ou utilisation dans une lampe de type
alternatif) DSR-1.5-S-68 (code ILCOS D
respectant la norme IEC 61231).
– Lampe à LED non remplaçable
– Puissance maximale : 1.5W
– Plage de tension : 12V
– Dimensions:

Description du produit
1.Corps de la hotte
2.Cheminée supérieure
3.Cheminée inférieure
10

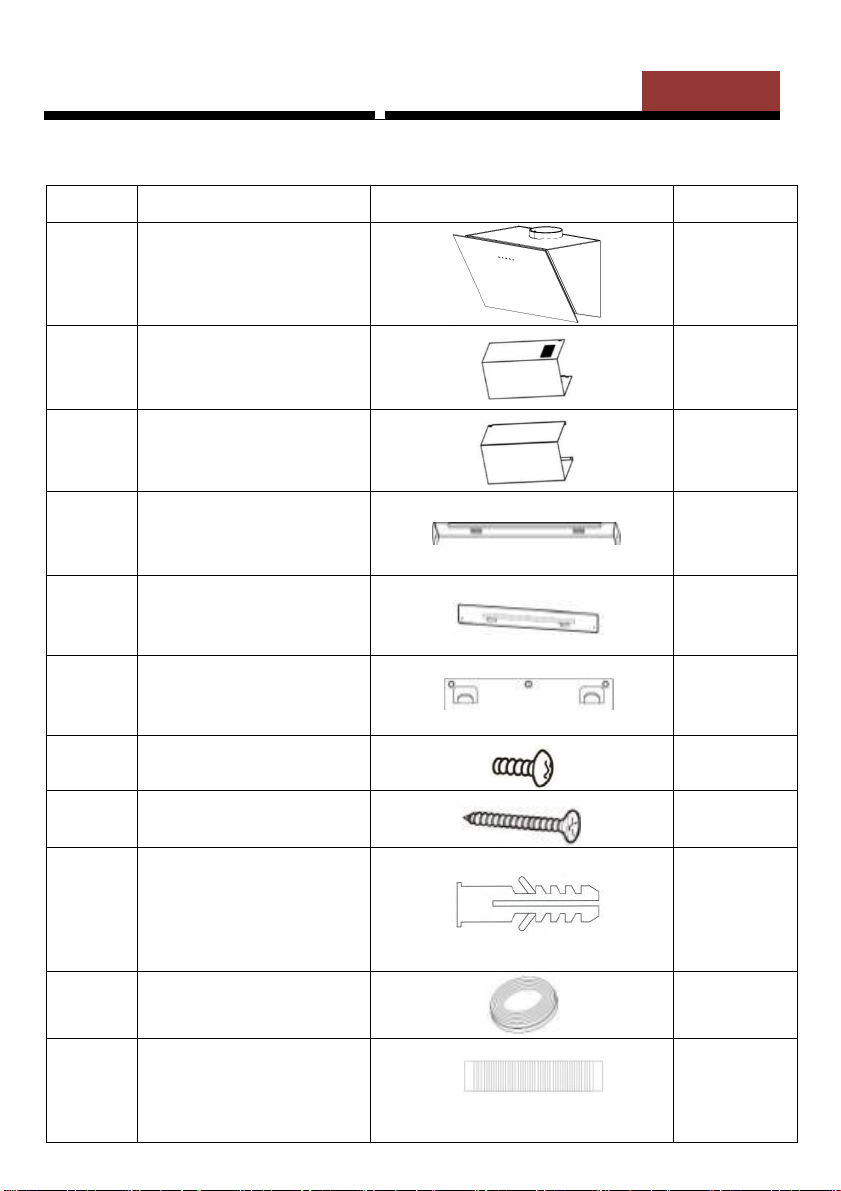

Description des pièces
Index
Description
Illustration
Quantité
PL-1
Corps de la hotte
1
PL-2
Cheminée
supérieure
(300mm)
1
PL-3
Cheminée
inférieure (300mm)
1
PL-4
Support de la
cheminée
supérieure
1
PL-5
Support de la
cheminée inférieure
1
PL-6
Support de la hotte
de cuisine
1
PL-7
Vis (ST4 x 8 mm)
6
PL-8
Vis (ST4 x 30 mm)
7
PL-9
Chevilles φ8×φ6
(Non incluses)
7
PL-10
Filtre à charbon
2
PL-11
Tuyau
d’évacuation (Φ
150mm)
1
11

Installation de la hotte
Préparation avant installation
Retirez précautionneusement le carton. Portez des
gants pour protéger vos mains des arêtes
coupantes
Retirez le film de protection du produit avant de le
mettre en service.

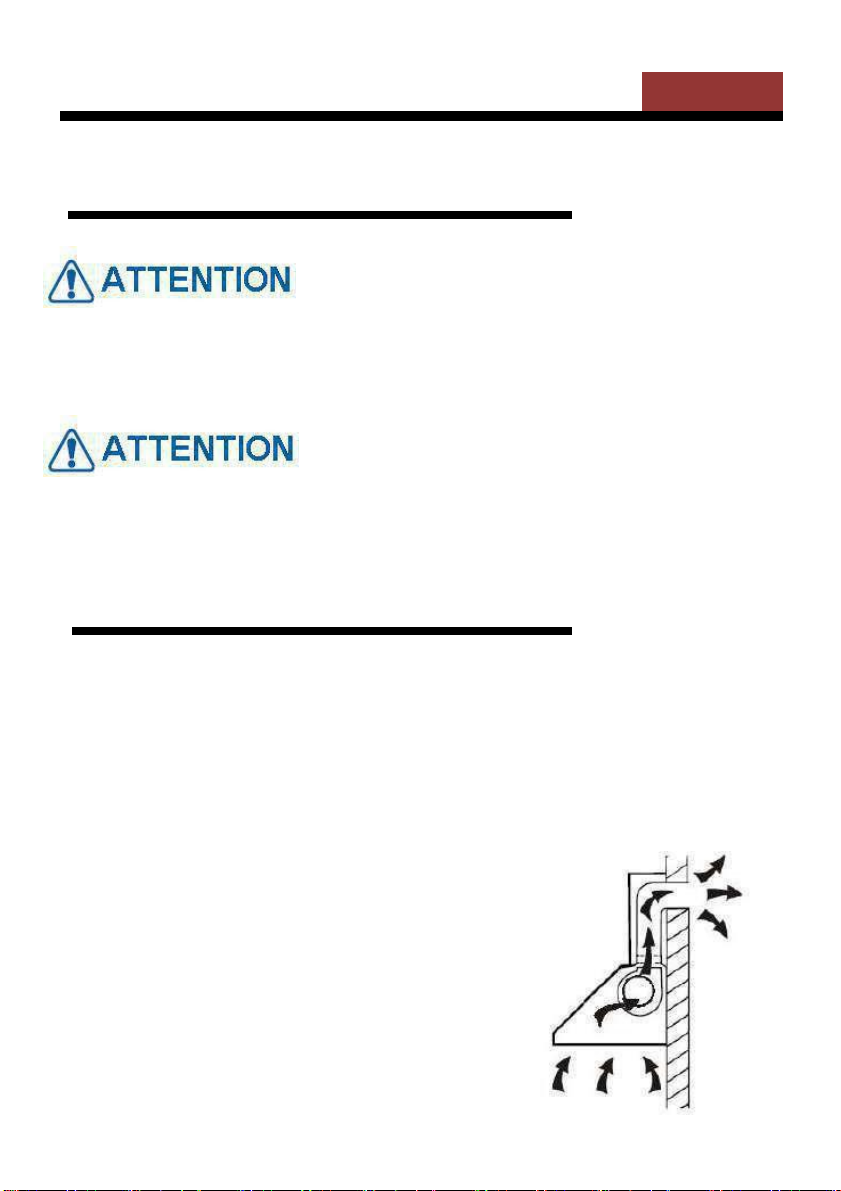

Installation (Mode extraction)
Si le mur comporte une ouverture donnant sur
l’extérieur, votre hotte peut être raccordée comme
indiqué sur le schéma ci-dessous au moyen d'un
tuyau d’évacuation ou de n’importe quel conduit
d’extraction
approprié, par exemple une
gaine flexible en aluminium ou
constituée d’un autre matériau
ininflammable dont le diamètre
intérieur est inférieur à 150mm.
12

Installation de la hotte
Recommandations pour la fixation
murale
N'apportez aucune modification à l’appareil ou à son
support de fixation sur le mur !
Avant d'installer l’appareil, vérifiez l’état du mur sur
lequel il sera fixé : le mur doit être en bon état, il ne
doit pas présenter de dommages (fissures, affaissement,
humidité, …).
Ne percez pas de trou à proximité d'anciens trous,
même rebouchés
Consultez impérativement un professionnel du
bâtiment pour utiliser le système d'ancrage (vis,
chevilles, …) approprié au matériau qui constitue votre
mur, ainsi qu’au poids de l’appareil. Respectez le
diamètre des vis de fixation indiqué dans la présente
notice.
Ne modifiez pas les trous destinés à fixer l’appareil ou
son support de fixation sur le mur.
Percez le mur à l'aide d'un foret de dimension adaptée
au système d'ancrage. Retirez les débris et la poussière.
Vérifiez régulièrement les points de fixation de l’appareil
sur le mur. Resserrez-les si nécessaire.
13

IInstallation de la hotte
14
INSTALLATION
Avant de procéder à l’installation,
assurez-vous que l’appareil n'est
pas branché sur une prise
électrique.
La hotte doit être placée à 70cm
minimum au-dessus de la table de
cuisson.
Étape 1. Percez 3 trous (Φ8mm à adapter en
fonction de vos chevilles) pour fixer le support.
Vissez et serrez le support sur le mur avec les
vis 3 Vis (ST4x30mm) et 3 chevilles (non fournies)

IInstallation de la hotte
15
Étape 2. Positionnez la hotte de cuisine, puis
accrochez-la l’aide des deux encoches du
support mural.
Étape 3. (Si le mode d'installation d'extraction
est choisi) Placez le tuyau d'évacuation Ø150-
Ø153mm (fourni) sur la sortie d'air, comme
indiqué ci-dessous. Si la taille de votre tuyau
d'évacuation est de Ø120 - Ø123mm, vous
devez d’abord monter l’adaptateur fourni sur la
sortie d’air, comme indiqué ci-dessous.

IInstallation de la hotte
16
Étape 4. Vissez le support de cheminée
inférieure sur la cheminée inférieure avec 2 vis
(ST4x8mm).
Étape 5. Installez la cheminée inférieure dans
l’appareil, puis marquez la position des trous sur le
mur.
Étape 6. Désinstallez la cheminée inférieure,
puis percez des trous dans le mur : trou pour
chevilles avec des vis de diamètre Φ4 mm

IInstallation de la hotte
17
Étape 7. Installez à nouveau la cheminée
inférieure sur l'appareil, puis vissez-la au mur à
l’aide de 2 vis de diamètre Φ 4 mm et les chevilles
(non fournies) correspondantes. Baissez
également la cheminée et le capot avec 2 vis
(ST4x8mm)
Étape 8. Fixer le support de cheminée
supérieure sur la cheminée supérieure par 2 vis
ST4 x 8mm.
Étape 9. Tirez la cheminée supérieure vers le
haut à la hauteur de la cible et marquez les
emplacements des trous sur le mur.

IInstallation de la hotte
18
Étape 10. Retirez la cheminée supérieure puis
percer des trous dans le mur.
Étape 11. Replacez la cheminée supérieure à
nouveau, puis fixez-la au mur à l'aide de 2 vis
ST4x30mm.

Installation du filtre à charbon
19
Mode recyclage:
Si vous n'avez pas de sortie vers
l'extérieur, aucun tuyau en plastique
n'est requis et l'installation est
similaire à celle décrite ci- dessus.
Et vous devez assembler les filtres
à charbon qui sont utilisés pour
piéger les odeurs.
Placer le filtre à
charbon dans l'unité et la
tourner dans le sens
horaire. Répétez la même
de l'autre côté.
NOTE:
Fermer
Assurez-vous que les filtres sont correctement
fixés. Dans le cas contraire, ils pourraient tomber
et causer des dommages.
Lorsque des filtres à charbon sont utilisés, la
puissance d'aspiration est diminuée.
Le filtre à charbon doit être remplacé au moins
une fois par an en fonction de la fréquence
d'utilisation de la hotte.

Nettoyage
Concernant les instructions de nettoyage et d’entretien
de l’appareil, veuillez vous reporter aux paragraphes ci-
dessous de ce manuel.
Attention! Avant le nettoyage, éteignez l’appareil et
débranchez-le.
Nettoyage régulier
Utilisez un chiffon doux imbibé d'eau tiède savonneuse
tiède ou de détergent ménager. N'utilisez jamais de
tampons métalliques, de produits chimiques, de
matériaux abrasifs ou de brosses dures pour nettoyer
l'unité.
Nettoyage mensuel pour filtre à graisse
ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir
tout risque d’incendie.
Le filtre capte la graisse, la fumée et la poussière. Cela
affecte donc directement l'efficacité de la hotte. S'il n'est
pas nettoyé, les résidus de graisse (potentiellement
inflammables) satureront le filtre. Nettoyez-le avec un
détergent ménager.
20
