2TROUVER DES INFORMATIONS

Lisez attentivement ce guide avant d'installer et
d'utiliser ce produit et conservez-le pour référence
ultérieure.
Pour plus d'informations sur l'espace nécessaire à
l'installation et au montage de l'appareil, reportez-
vous à la section « INSTALLATION ET MONTAGE ».
Pour des informations détaillées sur les dimensions
et la position des éléments de support et de xation
de l'appareil dans cet espace, reportez-vous à la
section « INSTALLATION ET MONTAGE ».
Pour des informations détaillées sur les distances
minimales entre les différentes parties de l'appareil
et la structure environnante, reportez-vous à la
section « INSTALLATION ET MONTAGE ».
Pour des informations détaillées sur les dimensions
minimales des ouvertures de ventilation et leur
disposition correcte, reportez-vous à la section
« INSTALLATION ET MONTAGE ».
CONSIGNES DE SÉCURITÉ 3

CONSIGNES DE SÉCURITÉ
4
Lorsque vous utilisez les appareils électriques,
les précautions de sécurité essentielles doivent
toujours être suivies, notamment les suivantes:
• Ces instructions sont fournies dans l’intérêt de
votre sécurité, lisez-les soigneusement avant
d’installer ou d’utiliser cet appareil.
• Cet appareil a été conçu pour être utilisé comme
une hotte aspirante (l’évacuation de l’air à
l’extérieur) ou une hotte filtrante (le recyclage de
l’air à l’intérieur).
• Tous les travaux d’installation doivent être
effectués par une personne compétente ou un
électricien qualifié.
• Cet appareil doit être installé correctement par un
personnel qualifié, en suivant strictement les
instructions du fabricant.
• ATTENTION : Les surfaces accessibles peuvent
devenir chaudes pendant l’utilisation avec des
appareils de cuisson.
• Gardez les enfants éloignés de cet appareil.
• Il est fortement recommandé que cet appareil
soit tenu à l’écart des bébés et des jeunes
enfants.

CONSIGNES DE SÉCURITÉ
• Cet appareil peut être utilisé par des enfants âgés
d'au moins 8 ans et par des personnes ayant des
capacités physiques, sensorielles ou mentales
réduites ou dénuées d’expérience ou de
connaissance, s'ils (si elles) sont correctement
surveillé(e)s ou si des instructions relatives à
l'utilisation de l'appareil en toute sécurité leur ont
été données et si les risques encourus ont été
appréhendés. Les enfants ne doivent pas jouer
avec l’appareil. Le nettoyage et l'entretien par
l'usager ne doivent pas être effectués par des
enfants sans surveillance.
• Vérifiez régulièrement la fiche et le câble
d’alimentation pour déceler tout signe de
détérioration éventuelle. Si le câble d’alimentation
est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des
personnes de qualification similaire afin d’éviter
un danger.
• Ne pas laisser le câble d'alimentation toucher les
parties chaudes de l’appareil.
• Afin d’éviter d’endommager le câble d’alimentation,
assurez-vous qu’il n’est pas coincé en dessous
de l’appareil ou dans l’appareil.
5

CONSIGNES DE SÉCURITÉ
6
• Ne pas utiliser d’aérosols à proximité immédiate
de l’appareil.
• Veillez à jeter le matériel d’emballage avec soin.
• Nous vous recommandons également de prendre
une particulière attention pendant l’utilisation et
lors du nettoyage. Référez-vous aux instructions
dans la section.
• Ne pas utiliser un nettoyeur à vapeur.
• L’appareil n’est pas destiné à être mis en
fonctionnement au moyen d’une minuterie
extérieure ou par un système de commande à
distance séparée.
• MISE EN GARDE : Lors d'une utilisation en
extraction, référez-vous aux réglementations
nationales sur les systèmes de ventilation des
bâtiments. Ne reliez pas le tuyau d'évacuation à
un système de ventilation de type VMC, à un
conduit de fumée (cheminée, chaudière,...).
Vérifiez également l'absence de perturbation
avec la ventilation de la pièce lors de la présence
d'appareils fonctionnant au gaz (chauffe-eau,
gazinière,...). En cas de doute, utilisez la hotte en
mode recyclage.

CONSIGNES DE SÉCURITÉ
• Une ventilation convenable de la pièce doit être
prévue lorsque la hotte est utilisée simultanément
avec des appareils utilisant du gaz ou un autre
combustible.
• L’air ne doit pas être évacué par un conduit qui
est utilisé pour évacuer les fumées des appareils
fonctionnant au gaz ou à d’autres combustibles.
Les règles concernant l'évacuation de l'air
doivent être respectées.
• MISE EN GARDE : L’appareil peut s’arrêter de
fonctionner lors d’une décharge électrostatique
(par exemple, la foudre.) Cela ne comporte
aucun risque de dommages. Eteignez l’appareil
et débranchez-le de la prise de courant.
Branchez l’appareil de nouveau après une minute.
• Afin d’éviter le risque d’incendie, nettoyez
régulièrement le filtre métallique et surveillez
constamment les casseroles contenant de l’huile
chaude.
• Ne pas flamber d'aliments sous la hotte de cuisine.
• Ne pas utiliser l’appareil s’il montre des signes de
dommages ou s’il est en état imparfait. Contactez
le centre de service après-vente.
7

CONSIGNES DE SÉCURITÉ
8
• Lors de l’installation, toujours respectez les
distances suivantes entre le dessus de la
cuisinière ou de la plaque de cuisson et la partie
la plus basse de la hotte aspirante
Plaques à gaz: 800mm
Plaques électriques: 700mm
• MISE EN GARDE : Il y des risques de choc
électrique et d’incendie, si le nettoyage n’est pas
effectué conformément aux instructions.
• MISE EN GARDE : Pour raison de sécurité,
utilisez seulement des vis de même dimensions
que celles indiquées.
• MISE EN GARDE : Le non-respect des consignes
d’installation peut entraîner des graves blessures.
• MISE EN GARDE : Avant de brancher l’appareil,
coupez l’électricité et vérifiez que l’alimentation
électrique à votre domicile correspond à celle
indiquée sur sa plaque signalétique.
• RISQUE DE CHOC ÉLECTRIQUE
Le non-respect de ces instructions peut entraîner
un incendie ou un choc électrique.

CONSIGNES DE SÉCURITÉ
• Les ampoules disponibles, et les codes ILCOS D
correspondants et les images de ces lampes :
Utilisation dans une lampe de type (ou utilisation
dans une lampe de type alternatif)
DBS-2/65-H-120/33. (code ILCOS D respectant
la norme IEC 61231).
– Lampe à LED non remplaçable
– Puissance maximale : 1 x 2 W
– Plage de tension : AC 110-240V

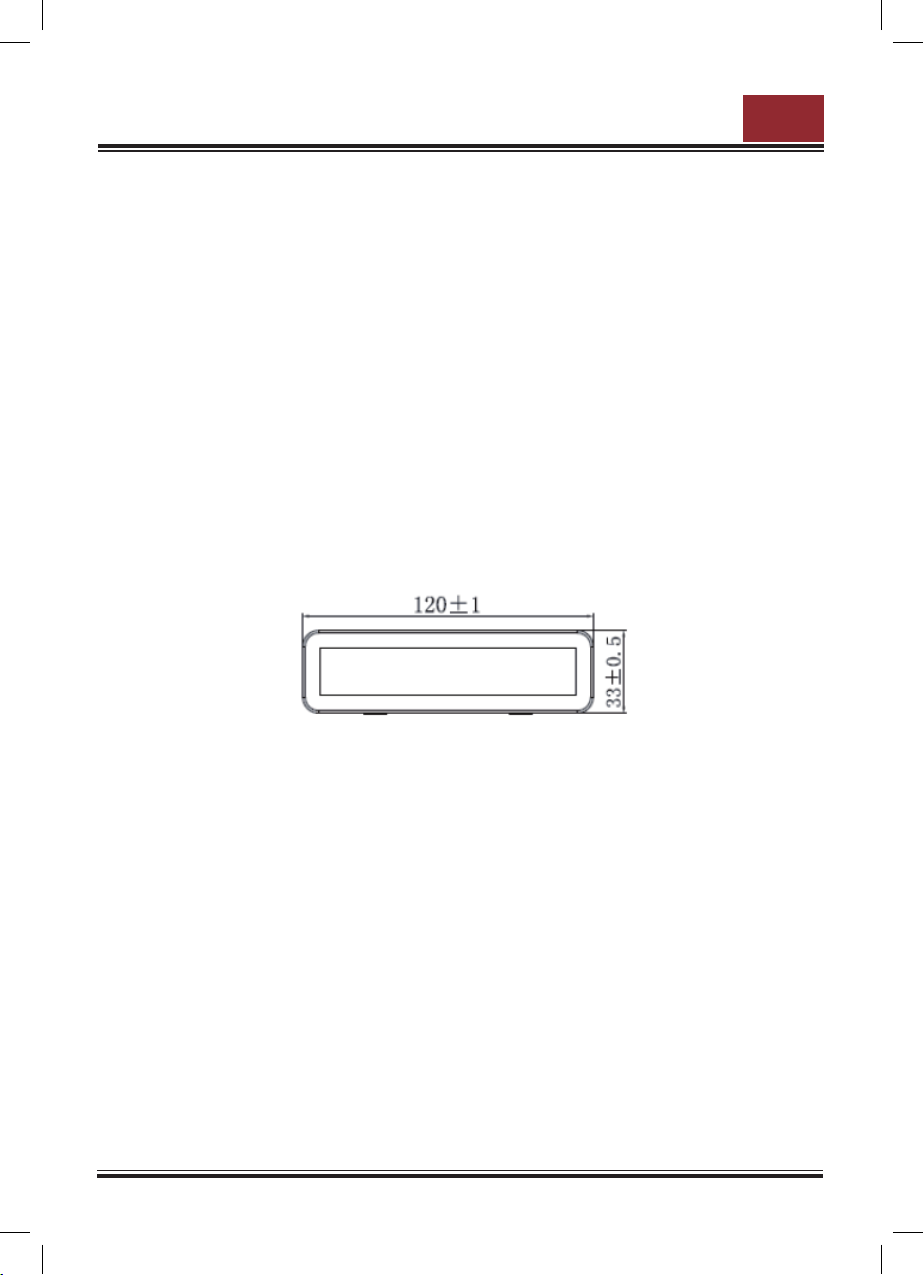

– Dimensions:
• NOTE : Si l'ampoule fournie ne fonctionne plus,
elle doit être remplacée soit par le fabricant, son
service après-vente ou un réparateur qualifié afin
d'éviter tout danger.
9

Présentation
Nous vous remercions d'avoir choisi cette hotte.
Ce manuel d'utilisation est conçu pour fournir
toutes les instructions nécessaires à l'installation, à
l'utilisation et à l'entretien de cet appareil.
An d'utiliser l'appareil correctement et en toute
sécurité, veuillez lire ce manuel attentivement avant
d'installer et d'utiliser.
Avertissement : Le fait de ne pas installer les vis
ou le dispositif de xation conformément à ces
instructions peut entraîner des dangers électriques.
PIECES FOURNIES
Description Dessin Quantité (pièces/lot)
Hotte de cuisine 1
Verre 1
Cheminée 1
Tuyau extensible - 150 mm × 2 m 1
LISTE DES COMPOSANTS
Sortie d'air 1
10

Clapet en V (150) 2
Crochet 1
Anneau anti - vibrations en verre
Chevilles murales (non fournies)
4
Rondelle de montage en verre 4
Vis (M4X20)
4
Vis (ST4*40)
2
Vis auto - taraudage à grande
tête plate (ST4*30)
4
6
4
1

LISTE DES COMPOSANTS 11
Vis (ST4*8)
Collier de serrage

N'apportez aucune modification à l’appareil ou à son
support de fixation sur le mur !
Avant d'installer l’appareil, vérifiez l’état du mur sur
lequel il sera fixé : le mur doit être en bon état, il ne
doit pas présenter de dommages (fissures,
affaissement, humidité, …).
Ne percez pas de trou à proximité d'anciens trous,
même rebouchés
11

12
Consultez impérativement un professionnel du
bâtiment pour utiliser le système d'ancrage (vis,
chevilles, …) approprié au matériau qui constitue
votre mur, ainsi qu’au poids de l’appareil. Respectez
le diamètre des vis de fixation indiqué dans la
présente notice. Ne modifiez pas les trous destinés
à fixer l’appareil ou son support de fixation sur le
mur. Percez le mur à l'aide d'un foret de dimension
adaptée au système d'ancrage. Retirez les débris
et la poussière.
Vérifiez régulièrement les points de fixation de
l’appareil sur le mur. Resserrez-les si nécessaire.
Cas de l'extraction avec évacuation à l'extérieur :
Si vous disposez d'une sortie vers l'extérieur, votre
hotte peut être raccordée à l'aide d'un conduit
d’extraction (émail, aluminium,tuyau flexible ou
matériau ininflammable d’un diamètre intérieur de
150 mm) comme illustré ci-dessous.
INSTALLATION ET FIXATION

1.Avant l'installation, mettez l'appareil hors tension
et débrancher-le de la prise de courant.
INSTALLATION ET FIXATION
2. La hotte doit être placée à une distance de
65~75cm au-dessus de la surface de cuisson
13
Image 1

14
3. Après avoir décidé de la hauteur de la hotte,
mesurez la position des trous pour la suspension
de la hotte et le support de cheminée intérieur.
et maintenez la hotte à niveau. La position fixe du
support de cheminée intérieur est l'endroit le plus
INSTALLATION ET FIXATION
Image 3
Tuyau extensible
Tuyau extensible
Cheminée intérieure
Support de cheminée
extérieure
Cheminée extérieure
4. Vissez deux vis de 4 x 30 mm sur le mur avec des
chevilles pour fixer la hotte, puis utilisez deux vis
de 4 x 40 mm pour fixer le support de cheminée
intérieur.Voir l'image 2.
Support intérieur
de la cheminée
Trous pour
suspendre le capot

INSTALLATION ET FIXATION
5. Placer le verre, la sortie et le tube de dilatation
sur le couvercle de la cuisinière dans la direction
du Guide, puis fixer le verre avec des vis. Voir
l'étape 1 / 2 / 3 de la figure 3. Raccorder le tuyau
d'expansion à la sortie et fixer le tuyau à la sortie
avec des attaches de câble, puis poser le tuyau
d'expansion à la sortie du mur. Voir l'étape 4 de
la figure 3.
Image 3
6. Habillez la cheminée intérieure dans la cheminée
extérieure. Voir l'image 4.
7. Faites pendre la hotte au mur en position fixe, en
ajustant la position de la hotte, fixez la hotte avec
des vis de sécurité.Remarque : Les deux orifices
de sécurité sont placés sur le boîtier arrière, d'un
diamètre de 6 mm (voir image 5).
Collier de serrage
4
1
2
3
15

8. Placez les deux cheminées ensemble sur le corps
de la hotte, tout en ajustant la hauteur de la
cheminée intérieure à la hauteur appropriée, et
fixez la cheminée intérieure au support de
cheminée intérieure à l'aide de vis, en veillant à
ce que la cheminée intérieure puisse être pliée
librement. Voir l'image 6.
1INSTALLATION ET FIXATION
Image 4
Image 5 Image 6

FONCTIONNEMENT
1) Appuyez sur le bouton d'arrêt, et le moteur s'arrête.
2) Appuyez sur le bouton de basse vitesse, et le moteur
tournera à basse vitesse.
3) Appuyez sur le bouton du milieu, et le moteur tourne
à vitesse moyenne.
4) Appuyez sur le bouton haut, et le moteur tourne à
grande vitesse.
5) Appuyez sur le bouton de la lumière et les deux
lumières s'allument. Appuyez à nouveau sur ce bouton
et la lumière s'éteindra.
CONSEILS POUR LE NETTOYAGE DE LA HOTTE:
REMPLACEMENT DU FILTRE À CHARBON
Le filtre à charbon actif peut être utilisé pour piéger les
odeurs. Normalement, le filtre à charbon actif doit être
remplacé au bout de trois ou six mois, selon vos
habitudes de cuisson. La procédure d'installation du
filtre à charbon actif est la suivante :
1. Placez le filtre à charbon actif sur la face arrière du
filtre en aluminium.
Arrêt Faible Moyen Fort Eclairage
17

18
ertlifuderdacelsnadreicanetennotâbelzerésnI.2
en aluminium, un de chaque côté. Vous devez le
plier pour l'insérer dans l'autre extrémité du cadre.
3. Assurez-vous que le bâton en acier fixe le filtre à
charbon sur le filtre en aluminium.

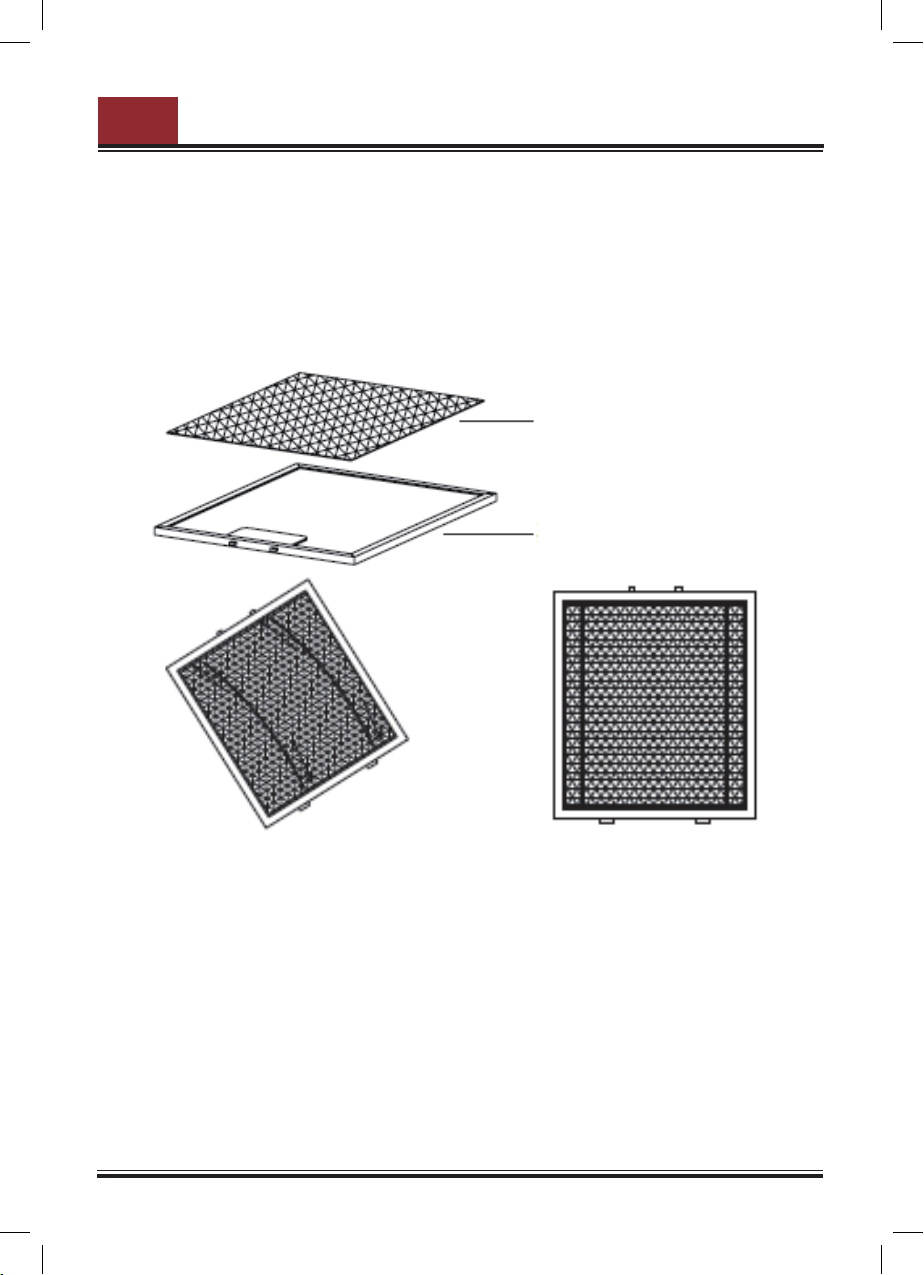

Filtre en aluminium
Filtre de carbone
NOTE:
- Assurez-vous que le filtre est bien verrouillé. Sinon, il
se desserrerait et serait dangereux.
- Lorsque le filtre à charbon actif est fixé, la puissance
d'aspiration est réduite.
- Il est recommandé de remplacer le filtre à carbone dans
environ 3 mois. Vous pouvez acheter le filtre à carbone
pour le remplacer en visitant le site Web suivant:
http://www.eurosav.eu/continentaledison
REMPLACEMENT DU FILTRE À CHARBON

REMPLACEMENT DE L'AMPOULE 19
LE REMPLACEMENT DE L'AMPOULE :
• Retirez le filtre à graisse.
• Trouvez la boîte de jonction, dévissez les vis du
couvercle de la boîte de jonction, puis démontez le
couvercle de la boîte de jonction (voir image 1).
La boîte de jonction est disponible en version a et b,
selon les différents modèles.
• Trouvez la borne du fil de connexion de la lumière et
retirez-la. Voir image 2.
• Voie 1. Utilisez un outil ou la main pour presser
l'éclat de ressort des deux côtés de la lumière LED
vers l'intérieur, jusqu'à ce que la lumière soit sortie,
voir image 3.
• Puis tirez légèrement sur le fil de connexion de la
lumière, voir image 4.
• Utilisez un tournevis droit pour saisir le bord inférieur
de la lumière LED, voir image 5, puis tirez légèrement
sur le fil de connexion de la lumière, voir image 4.
• Appliquez la procédure inverse pour réinstaller la
lumière.Le code ILCOS D pour cette lampe est:
DBS-2/65-H-120/33
- Modules LED - lampe rectangulaire
- Puissance maximale: 1 × 2 W
- Plage de tension: AC 110-240V
- Dimensions:

REMPLACEMENT DE L'AMPOULE
Image 1
Image 2 Image 3
Image 4 Image 5
20
