ConWys 21060555C User manual

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Ranger Raptor 01/19Ranger III ICA 01/16
Nur für Modelle mit Anhängervorbereitung!
For models with trailer preparation ONLY!
Einbauanleitung
Fitting instructions
Instructions de montage
Istruzione di montaggio
Instrucciones de montaje
Elektro-Einbausatz für Anhängerkupplung / 13-polig / 12 Volt / ISO 11446
Faisceau pour attelage / 13 broches / 12 Volt / ISO 11446
Electric wiring kit for towbars / 13-pin / 12 Volt / ISO 11446
Cablaggio elettrico per ganci di traino / 13 poli / 12 Volt / ISO 11446
Kits eléctricos para enganches de remolques / 13 pins / 12 Volt / ISO 11446
Montagehandleiding
Elektro-inbouwset voor aanhangerkoppeling / 13-polig / 12 Volt / ISO 11446
No. 21060555C
FORD

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Der Einbau dieses Elektrosatzes muß von einer Fachwerkstatt oder einer entsprechend qualifizierten Person durchgeführt werden.
Vor Beginn aller Montagearbeiten muß die Einbau-Anleitung komplett gelesen und verstanden werden! Bei Fragen kontaktieren Sie bitte die in der Fusszeile genannte Hotline!
Stellen Sie sicher, dass das Fahrzeug vom Hersteller für Anhängerbetrieb freigegeben ist! Vergewissern Sie sich, dass E-Satz- und Fahrzeugdaten übereinstimmen und definitiv
miteinander kompatibel sind!
Nach Einbau des Elektrosatzes ist die Einbau-Anleitung zwingend den Serviceunterlagen des Fahrzeugs beizulegen! Sie enthält mitunter wichtige Informationen für zukünftig
eventuell zu wiederholende Diagnose- oder Freischaltungsprozesse!
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes bzw. der darin befindlichen Bauteile erlischt jeder Anspruch auf Gewährleistung.
Beim Fahren ohne Anhänger oder Ladungsträger müssen ggf. verwendete Adapter immer aus der Steckdose entfernt werden.
Bei Anhängern oder Ladungsträgern ohne Nebelschlussleuchte ist eine uneingeschränkte Funktionalität des E-Satzes zum Teil nicht gewährleistet. In diesen Fällen bitte
unbedingt Nebelschlussleuchte am Anhänger nachrüsten!
Für technische bzw. elektronische Änderungen, sowie Softwareupdates, welche nach erstmaliger Inbetriebnahme des Elektrosatzes vom Fahrzeughersteller durchgeführt
werden und beispielsweise zu Fehlfunktionen der Anhängersteckdose oder deren Peripherie führen, übernehmen wir keinerlei Gewährleistung!
Je nach Art des im E-Satz verwendeten Anhängermoduls ist eine Interaktion mit dem Fahrzeugbordnetz nur eingeschränkt oder gar nicht möglich. Mit den spezifischen
Diagnosesystemen der Fahrzeughersteller kann nicht auf modulinterne Fehlerspeicher zugegriffen werden.
Fehlerprotokolle in Bezug auf Anhängerbetrieb, die während eines Prüfprozesses mit den Diagnosesystemen der Fahrzeughersteller generiert werden, sind mitunter auf eine
nicht ordnungsgemäße Freischaltung für Anhängerbetrieb zurückzuführen.
This electric kit has to be installed by a professional workshop or a suitably qualified person. The installation instructions must have been read and fully understood before the
start of any installation. Please contact the hotline shown in the footer should you have any questions!
Make sure that the vehicle is approved for operation with a trailer by the manufacturer! Check that the electric kit and vehicle data correlate and are definitely compatible with
each other!
Following installation of the electric kit, the installation instructions must be kept together with the vehicle's service documents! They contain important information for any
repeated diagnosis or activation processes that may be necessary in future!
All warranty claims will be forfeited if the electric kit or components contained therein are used incorrectly or modified.
When driving without a trailer or load carrier, any adapters that have been used must always be unplugged from the socket.
In the case of trailers or load carriers without rear fog lights, an unqualified function of the electric kit cannot be guaranteed in some cases. In such cases, please retrofit rear
fog lights on the trailer!
We can assume no warranty or guarantee for technical and electrical modifications or software updates carried out by the vehicle manufacturer following the initial commissio-
ning of the electric kit and which, for example, may lead to malfunctions in the trailer socket or its peripheral equipment!
Depending on the type of trailer module used in the electric kit, interaction with the vehicle's electrical system may be limited or even impossible. The error memory inside the
module cannot be accessed with the specific diagnostic system of the vehicle manufacturer.
Error logs relating to the trailer mode that are generated during a test process with the vehicle manufacturer's diagnostic system are sometimes due to an incorrect activation
for the trailer mode.
Le montage de ce kit de connexion électrique doit être effectué par un atelier spécialisé ou une personne possédant la qualification correspondante. Avant de débuter toute opération
de montage, il est indispensable d’avoir lu et compris intégralement les consignes de montage! Pour toute question, veuillez contacter la hotline indiquée en pied de page!
Assurez-vous que le véhicule est autorisé en mode remorque par le constructeur! Assurez-vous que le kit de connexion électrique et les données du véhicule correspondent
bien et sont formellement compatibles!
Une fois le kit de connexion électrique monté, joindre impérativement les consignes de montage aux documents de service du véhicule! Elles peuvent comporter des
informations importantes pour les processus de diagnostic ou d’activation qui devront éventuellement être répétés ultérieurement!
Toute utilisation ou modification inappropriée du kit de connexion électrique ou des pièces se trouvant à l’intérieur de celui-ci fait perdre toute prétention à une garantie.
Pour la conduite sans remorque ni support de chargement, il faudra toujours au préalable retirer de la prise l’adaptateur utilisé le cas échéant.
Pour les remorques ou supports de marchandises sans feu brouillard arrière, une fonctionnalité complète du kit de connexion électrique n’est pas entièrement garantie. Dans
ces cas, compléter impérativement l’équipement en rajoutant un feu arrière brouillard sur la remorque!
Nous déclinons toute responsabilité pour les modifications techniques ou électroniques, ainsi que pour les mises à jour logicielles réalisées après la mise en service initiale
du kit électronique du constructeur du véhicule et pouvant provoquer par exemple des dysfonctionnements de la prise de courant de la remorque ou de sa périphérie!
Suivant le type de module de remorque utilisé dans le kit électronique, une interaction avec le réseau de bord du véhicule n’est pas possible ou ne l’est que dans certaines
limites. Il est impossible d’accéder aux mémoires d’erreurs internes avec les systèmes de diagnostic spécifiques des constructeurs de véhicules.
Les procès-verbaux d’erreurs concernant le fonctionnement de la remorque qui ont été générés durant un processus de contrôle avec les systèmes de diagnostic des
constructeurs de véhicules sont parfois attribuables à une activation non conforme pour le fonctionnement de la remorque.
WICHTIG! D
Wir empfehlen
die Auswertung der fahrzeugseitigen Fehlerspeicher sowie ggf. die Instandsetzung aller gelisteten Defekte vor Beginn aller Montagearbeiten!
das Anhängermodul ggf. vom Leitungssatz zu trennen und den Diagnoseprozess noch einmal zu starten!
die Fehlersuche bei Funktionsproblemen auf max. 0,5 Stunden zu begrenzen und sich danach an unsere Hotline zu wenden!
IMPORTANT! GB
IMPORTANT! F
Die Prüfung der Anhängersteckdose muß mit einem reellen Anhänger oder Ladungsträger erfolgen. Anhänger-Prüfgeräte müssen über Lastwiderstände verfügen. Einfache
Dioden-Prüfstecker sind für eine ordentliche Prüfung aller Funktionen nicht geeignet!
Änderungen bezüglich Konstruktion, Ausstattung, Farbe sowie Irrtum vorbehalten. Alle Angaben und Abbildungen sind unverbindlich. Der in Deutsch gehaltene Text in dieser
Einbau-Anleitung ist bindend!
Nous recommandons
d’analyser les mémoires d’erreurs du véhicule ainsi qu’éventuellement de réparer toutes les défaillances mentionnées avant le commencement de tous les
travaux de montage!
de séparer le module remorque le cas échéant du jeu de câbles et de remettre en marche encore une fois le processus de diagnostic!
de limiter la recherche d’erreurs à 0,5 h maximum en cas de problèmes de fonctionnement et de s’adresser ensuite à notre hotline!
We recommend
an analysis of the vehicle's error memory and possibly the repair of all listed faults before the start of the installation!
possibly disconnecting the trailer module from the lead set and re-starting the diagnosis process!
limiting troubleshooting in the event of malfunctions to a max. of 0.5 hours and then contacting our hotline!
The trailer socket must be tested with a real trailer or load carrier. Trailer testers must have load resistors. Simple diode test plugs are not suitable for a proper test of all
functions!
Subject to changes with respect to design, equipment, colour and error. All of the data and illustrations are without obligation.
The German text in these installation instructions is binding!
La vérification de la prise de remorque doit être faite avec une véritable remorque ou un véritable support de marchandises. Les appareils de vérification de la remorque
doivent disposer d’une résistance de charge. Les simples fiches de contrôle à diode ne conviennent pas pour vérifier correctement toutes les fonctions!
Sous réserve de modifications sur le plan de la construction, de l’équipement, de la couleur ainsi que d’erreurs. Toutes les informations et illustrations sont fournies sans
engagement. Le texte en allemand dans cette notice d’installation fait foi!

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Il montaggio di questo gruppo elettronico deve essere effettuato esclusivamente da un'officina specializzata o da personale debitamente qualificato.
Prima dell'inizio di tutti i lavori di montaggio, accertarsi di avere letto e compreso le istruzioni di montaggio complete. In caso di domande, contattare il numero verde indicato
a piè di pagina!
Accertarsi che il veicolo sia abilitato dal costruttore per il funzionamento con rimorchio. Assicurarsi che i dati del veicolo e del gruppo elettronico coincidano e siano compatibili
tra di loro al 100%!
Dopo avere effettuato il montaggio del gruppo elettronico, la documentazione di montaggio deve essere assolutamente allegata alla documentazione di assistenza del
veicolo! Essa contiene, tra l'altro, informazioni per i processi di diagnosi o di attivazione da ripetere eventualmente in futuro!
In caso di utilizzo scorretto o modifica del gruppo elettronico o dei componenti ivi contenuti, decade ogni diritto di garanzia!
Se si viaggia senza rimorchio o piattaforma di carico, gli adattatori eventualmente utilizzati devono essere sempre scollegati dalla presa.
Con rimorchi o piattaforme di carico senza faro retronebbia, non è sempre garantita una funzionalità illimitata del gruppo elettronico. In questi casi è indispensabile aggiungere
al rimorchio i fari retronebbia!
Non concediamo alcuna garanzia per modifiche tecniche o elettroniche, aggiornamenti software che dopo la prima messa in funzione del gruppo elettronico vengono effettuate
dal costruttore del veicolo e, ad esempio, possono causare malfunzionamenti della presa del rimorchio o delle sue periferiche!
A seconda del tipo di modulo rimorchio utilizzato nel gruppo elettronico, l'interazione con la rete di bordo del veicolo è possibile solo parzialmente o non è affatto possibile.
Con i sistemi di diagnosi specifici dei costruttori di veicoli, non è possibile accedere alla memoria errori interna al modulo.
I protocolli di errore riferiti al funzionamento con rimorchio, generati durante un processo di collaudo con i sistemi di diagnosi dei costruttori di veicoli, sono da ricondurre,
tra l'altro, a un'attivazione non corretta per funzionamento con rimorchio.
El montaje de este kit eléctrico se debe llevar a cabo en un taller especializado o por parte de una persona correspondientemente cualificada.
¡Antes de comenzar cualquier trabajo de montaje se deben haber leído y entendido las instrucciones de montaje por completo! ¡En caso de preguntas, rogamos póngase
en contacto con la línea directa indicada en el pie de página!
¡Asegúrese de que el vehículo esté homologado por el fabricante para el servicio con remolque! ¡Compruebe que los datos del kit eléctrico concuerden con los datos del
vehículo y que sean definitivamente compatibles!
¡Después de haber montado el kit eléctrico es obligatorio adjuntar las instrucciones de montaje a los documentos de servicio del vehículo! ¡A menudo contienen información
requerida para futuras operaciones de diagnóstico o habilitación que pueden ser necesarias!
El uso indebido o la modificación del kit eléctrico o de los componentes en su interior supone la extinción de cualquier derecho de garantía.
Si se usa el vehículo sin remolque o plataforma de carga, siempre se deberán separar los adaptadores utilizados del enchufe.
En el caso de remolques o plataformas de carga sin luz antiniebla trasera no se puede garantizar una completa funcionalidad del kit eléctrico en todos los casos. ¡En tal caso
rogamos reequipar el remolque con una luz antiniebla trasera sin falta!
¡No asumiremos garantía alguna por modificaciones técnicas y/o electrónicas o actualizaciones de software que se lleven a cabo después de la primera puesta en servicio
del kit eléctrico por parte del fabricante del vehículo y que puedan dar lugar, por ejemplo, a fallos de funcionamiento de la base eléctrica para el remolque o los periféricos!
En función del tipo de módulo para remolques CFC utilizado en el kit eléctrico no se podrá interactuar con el sistema eléctrico de a bordo o solo de forma limitada. Los
sistemas de diagnóstico específicos de los fabricantes de vehículos no permiten el acceso a las memorias de fallos internas del módulo.
Los protocolos de fallos referidos al servicio con remolque, que se generen con sistemas de diagnóstico de los fabricantes de vehículos durante un proceso de inspección,
a veces son el resultado de un desbloqueo incorrecto para el servicio con remolque.
De montage van deze elektrische set moet worden verricht door een bevoegde garage of een daarmee vergelijkbaar gekwalificeerd persoon.
Voorafgaand aan elke montage moet men de gebruiksaanwijzing volledig hebben gelezen en begrepen! Neemt u bij eventuele vragen contact op met de hotline die staat
vermeld in de voettekst!
Let u erop dat het aanhangersysteem door de fabrikant van uw voertuig moet zijn aangesloten en/of geactiveerd! Zorgt u ervoor dat u er zeker van bent dat de elektrische set
en de specificaties van uw voertuig met elkaar overeenstemmen – en dat ze helemaal compatibel zijn!
Na de montage van de elektrische set is het absoluut noodzakelijk dat u de gebruiksaanwijzing bewaart bij de gegevens van de servicebeurten van uw voertuig! Deze informatie
is vaak van groot belang voor toekomstige, eventueel periodieke, procedures voor diagnostiek, aansluiting en/of activatie!
In geval van ondeskundig gebruik en/of wijziging van de elektrische set en/of de daartoe behorende onderdelen vervalt elke garanties.
Zodra u zonder aanhanger of ladingdrager rijdt, moet u de desbetreffende adapters altijd loskoppelen van de stekkerdoos
Bij aanhangers en/of ladingdragers zonder mistachterlichten kan een onbeperkte functionaliteit van de elektrische set niet volledig worden gegarandeerd. In dergelijke gevallen
moet u beslist extra mistachterlichten op de aanhanger aanbrengen!
Wij dragen geen enkele aansprakelijkheid voor technische en/of elektronische wijzigingen alsmede software-updates die worden verricht na de eerste inbedrijfstelling van
de elektrische set door de autofabrikant en die bijvoorbeeld leiden tot fouten in het functioneren van de aanhangerstekkerdoos en/of de randapparatuur!
Afhankelijk van de soort aanhangermodule die in de elektrische set wordt gebruikt, kan de de interactie met het voertuignetwerk beperkt of zelfs onmogelijk zijn. Met de
specifieke diagnostische systemen van de autofabrikant is geen toegang mogelijk tot foutenlogboeken die zich in de module zelf bevinden.
Foutrapportages ten aanzien van de werking van de aanhanger, die kunnen worden gegenereerd tijdens testprocedures door het diagnostische systeem van de autofabrikant,
zijn soms te herleiden tot een incorrecte aansluiting en/of activering van het aanhangersysteem.
Het testen van de aanhangerstekkerdoos moet gebeuren met behulp van een daadwerkelijke aanhanger en/of ladingdrager. Testapparaten voor aanhangers moeten beschikken
over belastingsweerstanden. Eenvoudige diodetesters zijn niet geschikt voor de correcte inspectie van alle functies!
Aan deze informatie en afbeeldingen kunnen geen rechten worden ontleend. Wijzigingen voorbehouden ten aanzien van constructie, uitrusting, kleur en/of eventuele
misrekening/vergissing. De Duitstalige tekst van deze gebruiksaanwijzing is bindend!
La caja de enchufe del remolque se debe comprobar con un remolque o una plataforma de carga real. Los equipos de comprobación de remolques deben estar equipados
con resistencias de carga. ¡Las clavijas de prueba con diodos no son adecuadas para comprobar debidamente todas las funciones!
Queda reservado el derecho a realizar modificaciones constructivas, de equipamiento y color y de posibles errores. Todos los datos e ilustraciones se entienden sin
compromiso. ¡La versión vinculante de estas instrucciones de montaje es la original en lengua alemana!
Il controllo della presa del rimorchio deve essere effettuato con un rimorchio o una piattaforma di carico reali. I dispositivi di collaudo dei rimorchi devono essere provvisti di
resistenze di carico. Le spine di collaudo a diodi semplici non sono adatte per un controllo corretto di tutte le funzioni!
Con riserva di modifiche strutturali, di dotazione, colore ed errori. Tutti i dati e le figure non sono vincolanti. Il testo in tedesco in queste istruzioni di montaggio è vincolante!
IMPORTANTE! I
¡IMPORTANTE! E
BELANGRIJK! NL
Consigliamo
di effettuare assolutamente l'analisi della memoria errori sul veicolo ed eventualmente la riparazione di tutti i difetti riscontrati, prima di iniziare qualsiasi lavoro di montaggio;
di scollegare eventualmente il modulo rimorchio dalla serie di cavi e di avviare nuovamente il processo di diagnosi;
di limitare la ricerca errori in caso di problemi di funzionamento a max. 0,5 ore, quindi di rivolgersi al nostro numero verde.
Recomendamos:
¡evaluar las memorias de fallos del vehículo y eliminar, en caso dado, todos los defectos enumerados antes de comenzar los trabajos de montaje!
¡separar el módulo para remolques del juego de cables en caso dado y volver a iniciar el proceso de diagnóstico!
¡limitar la búsqueda de fallos en caso de problemas de funcionamiento a un máximo de 0,5 horas y acudir entonces a nuestra línea de atención!
Wij raden u aan
de foutrapportages van uw voertuig te inspecteren, en de nodige reparaties te verrichten, voor aanvang van elk montagewerk!
uw aanhangermodule indien nodig los te koppelen van de kabelset, waarna u de diagnoseprocedure opnieuw opstart!
in geval van functionele problemen niet langer dan een half uur te zoeken naar een fout, maar contact op te nemen met onze hotline!

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]

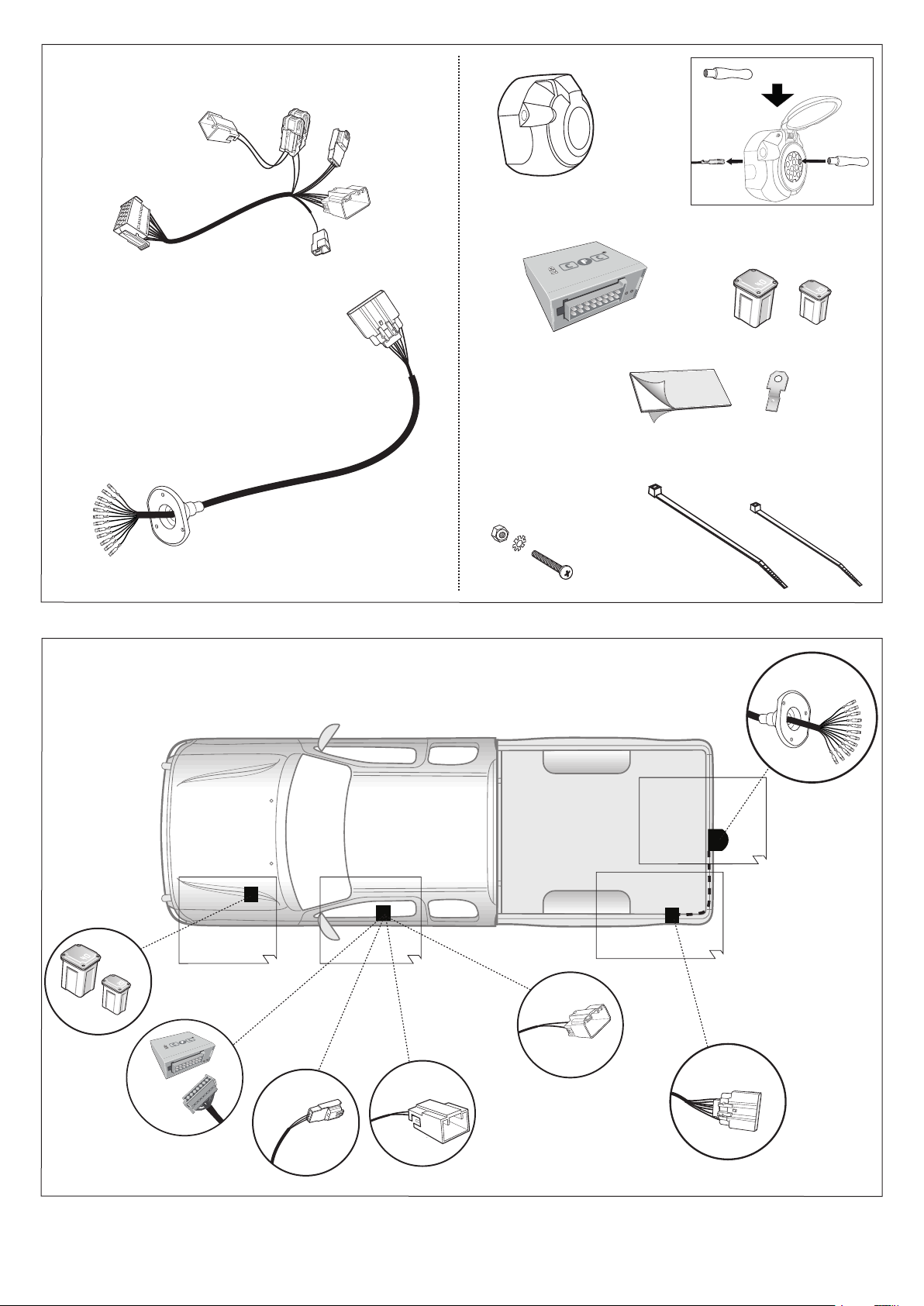

10x
5x
8-11
3-514-15 12
3x
Pin-out Tool
40A
40A
20A
20A

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]

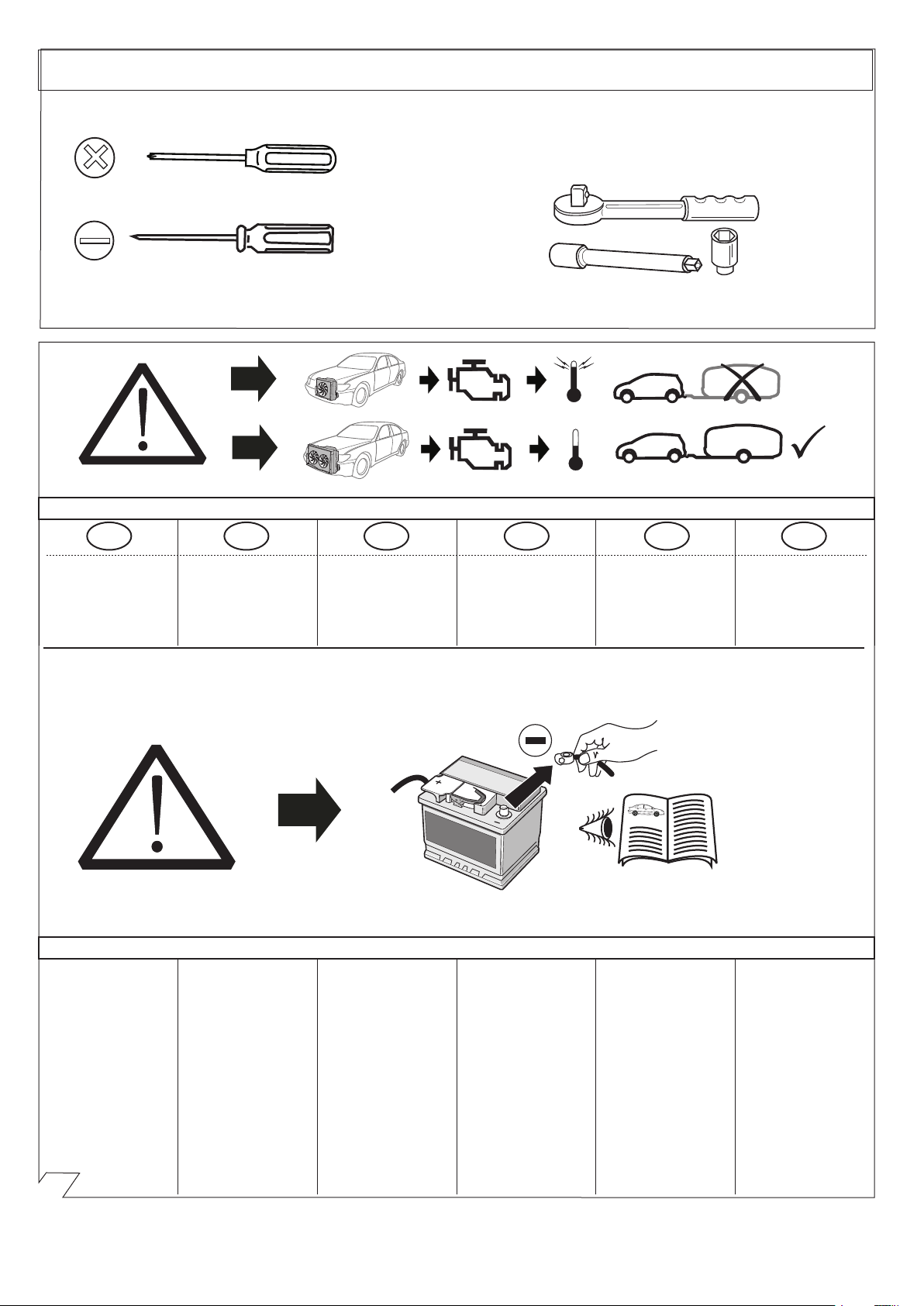

Werkzeuge - Tools - Outils - Utensile - Herramientas - Werktuigen
1
ACHTUNG! ATTENTIE!ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION!
ACHTUNG! ATTENTIE!ATTENTION! ATTENTION! ATTENZIONE! ¡ATENCION!
MANUAL
Co
Co
GBD
Die Kühlerleistung des Fahr-
zeuges muß bei Nachrüstung
einer Anhängerkupplung mög-
licherweise erhöht werden!
Bitte unbedingt Herstelleranga-
ben beachten!!
Um Störungen und Schäden am
Bordnetz zu vermeiden, muss
die Massepolklemme
unbedingt vor Beginn aller
Arbeiten von der Fahrzeugbat-
terie getrennt werden!
Insbesondere bei Arbeiten und
Anschlüssen am CAN-Daten-
bus kann bei nicht abgeklemm-
ter Batterie sowohl das
Anhängermodul als auch das
fahrzeugseitige Bordnetzsteu-
ergerät beschädigt werden!
Bitte Herstellervorschriften
beim Ab- und Anklemmen der
Fahrzeugbatterie beachten!
In order to avoid malfunctions
and damage to the vehicle’s
electrical system the earth
terminal must be disconnected
from the vehicle’s battery
before starting work!
Both the trailer module and the
vehicle’s control unit for the
electrical system can be
damaged during work on the
CAN data bus connections if
the battery is not disconnected!
Please pay attention to the
manufacturer’s instructions
when disconnecting and
reconnecting the vehicle’s
battery!
Afin d’éviter tout dysfonctionne-
ment ou endommagement du
circuit de bord, il est indispensa-
ble de débrancher la pince de
masse de la batterie du véhicule
avant le début de toute opération!
En particulier s’il s’agit de travaux
et de branchements effectués sur
le bus de données CAN, si la
batterie n’est pas débranchée, le
module remorque aussi bien que
le dispositif de commande de
circuit de bord du véhicule
risquent d’être endommagés!
Veuillez respecter les directives
du fabricant lors du branchement
et du débranchement de la
batterie du véhicule!
Per evitare disturbi e danni alla
rete di distribuzione elettrica,
l’espansione polare a massa
deve essere assolutamente
scollegata dalla batteria del
veicolo prima dell’inizio dei
lavori!
In particolare durante i lavori e gli
allacciamenti al bus di dati CAN,
se la batteria non è scollegata si
possono danneggiare sia la
centralina rimorchio, sia la cen-
tralina della rete di distribuzione
elettrica del veicolo!
Attenersi alle indicazioni del
costruttore per scollegare e
ricollegare la batteria del veicolo!
¡Para evitar fallos y defectos en
el sistema eléctrico de a bordo
es imprescindible separar al
terminal de puesta a tierra de la
batería del vehículo antes de
realizar cualquier trabajo!
¡Particularmente al realizar
trabajos y conexiones al bus de
datos CAN puede estropearse
tanto el módulo para
remolques como el regulador
del sistema eléctrico de a
bordo del vehículo si no se ha
desconectado la batería!
¡Rogamos observar las
instrucciones del fabricante al
conectar y desconectar la
batería del vehículo!
Om storingen en schade aan de
elektrische bedrading te vermij-
den moet de massapoolklem
absoluut vóór aanvang van alle
werkzaamheden worden losge-
koppeld van de voertuigaccu!
Vooral bij werkzaamheden aan en
aansluitingen op de CAN-databus
kan zowel de aanhangermodule
als de voertuigzijdige
regeleenheid voor de elektrische
installatie beschadigd worden, als
de accu niet ontkoppeld is!
Fabrieksvoorschriften bij het vast-
en loskoppelen van de
voertuigaccu in acht nemen
a.u.b.!
The vehicle's cooling capacity
may have to be increased
when retrofitting a trailer
coupling!
You must observe
the manufacturer's instructions!!
Il peut s’avérer nécessaire
d’augmenter la puissance du
radiateur du véhicule lorsque
celui est équipé ultérieurement
d’un attelage remorque!
Respecter impérativement les
insctructions du constructeur!!
La capacità di raffreddamento
del veicolo, quando si applica un
gancio di traino, si deve
possibilmente aumentare!
Si prega di osservare tassativa-
mente le indicazioni del
produttore!!
¡Es posible que haya que
aumentar la capacidad del
radiador en caso de reequipar
un acoplamiento de remolque!
¡Rogamos tener en cuenta las
instrucciones de fabricante sin
falta!
Het koelvermogen van het
voertuig moet mogelijk worden
verhoogd als achteraf een
aanhangerkoppeling wordt
aangebracht!
Absoluut de fabrieksopgaven in
acht nemen a.u.b.!!
F I E NL

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
BK
4-pin
GY
2-pin
GY
12-pin
4
3
2
5
GY 2-pin
GY 2-pin
GY 12-pin
BK 4-pin
BK 4-pin

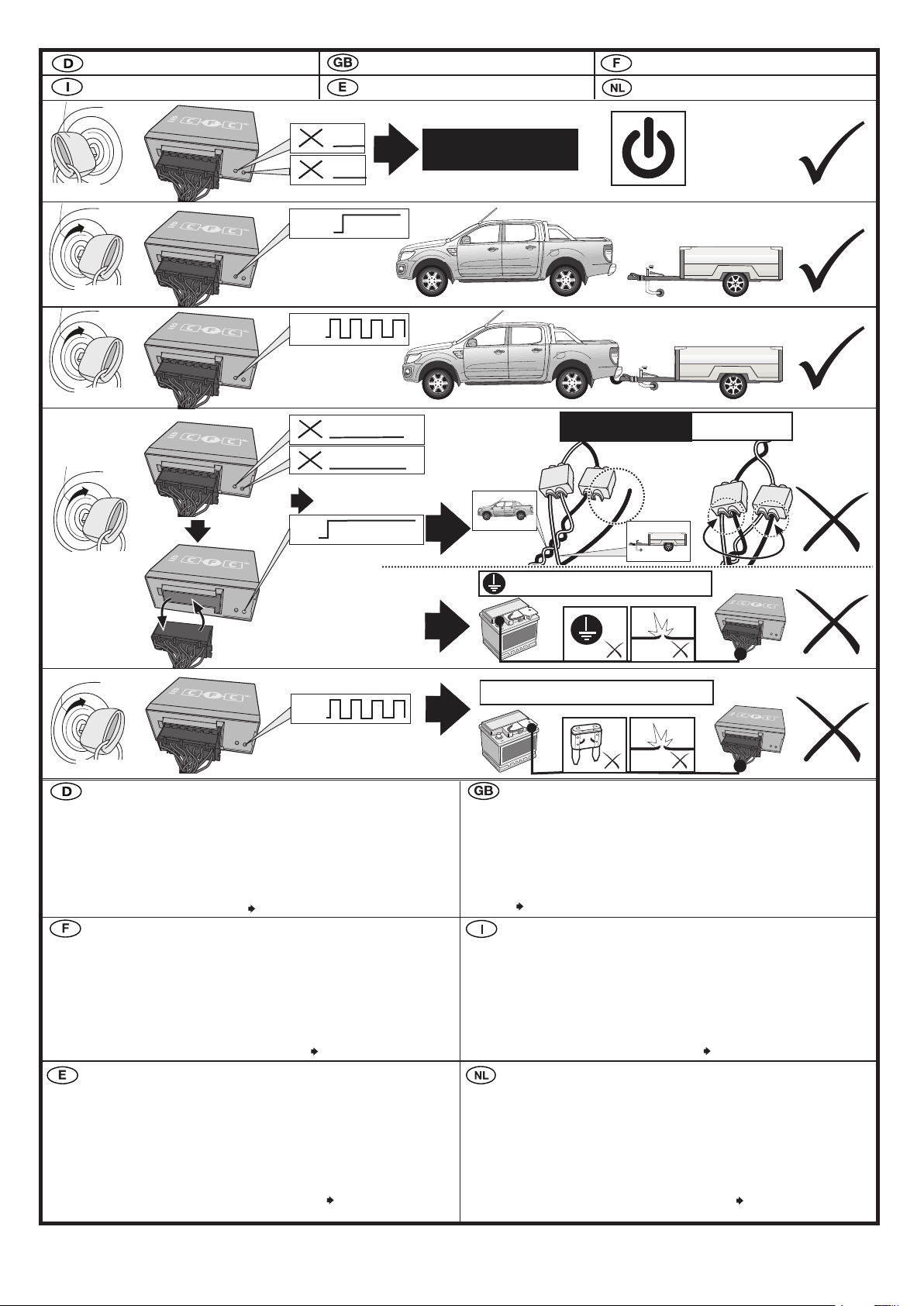

Wichtig!
Unbedingt Hinweise aus Bild 1 beachten!
Important!
Please note informations in picture 1!
Wichtig!
Unbedingt Hinweise aus Bild 1 beachten!
Important!
Please note informations in picture 1!
Wichtig!
Unbedingt Hinweise aus Bild 1 beachten!
Important!
Please note informations in picture 1!
GY 12-pin
GY 2-pin
GY 12-pin
BK 4-pin
Unter dem Teppich!
Located under carpet!

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Option 1 Option 2
6
7
8
9
Wichtig!
Unbedingt Hinweise
aus Bild 1 beachten!
Important!
Please note
informations
in picture 1!
CLICKCLICK
1 = BK/WT
2
= WT
4 = BK/GN
3 = BR
5 = GY/RD
6 = BK/RD
7 = GY/BK
8 = BL/RD
9 = RD
13 = RD/BR
10 = YL
11 = YL/BR
1
2
3
45
6
7
8
9
10
11
12 13
D FGB I
E
RD
BK
GN
OR
VT
PK
BL
YL
WT
BR
GY
Black Schwarz Negro Noir Nero
Red Rot Rojo Rouge Rosso
Green Grün Verde Vert Verde
Orange Orange Naranja Orange Arancione
Violet Violett Violeta Violet Viola
Pink Pink Pink Rose Rosa
Blue Blau Azul Bleu Blu
Yellow Gelb Amarillo Jaune Giallo
White Weiss Blanco Blanc Bianco
Brown Braun Marr
ó
n Brun Marrone
Grey Grau Gris Gris Grigio
NL NP S
DK
Preto Zwart Sort Svart
Vermelho Rood R
ød
R
ød
R
öd
Verde Groen Gr
øn
Gr
ønt
Gr
ön
Laranja Oranje Orange Orange Orange
Violeta Violet Violet Fiolett Violett
Cor-de-Rosa
Paars Pink Pink Rosa
Azul Blauw Bl
å
Bl
ått
Bl
å
Amarelo Geel Gul Gult Gul
Branco Wit Hvid Hvitt Vit
Marrom Bruin Brun Brunt Brun
Cinzento Grijs Gr
å
Gr
ått
Gr
å
CZFIN H
Musta Cerná Fekete
Punainen Cervená Piros
Vihre
ä
Zelená Z
öld
Oranssi Narancs
Violetti Fialová Ibolya
Pinkki Ruzová R
ózsaszín
Sininen Modrá Kék
Keltainen Zlutá S
árga
Valkoinen Bílá Fehér
Ruskea Hnedá Barna
Harmaa Sedá Szürke
PL
Czarny
Czerwony
Zielony
Pomaran-
czowy
Fioletowy
R
ózowy
Niebeski
Zólty
Bialy
Brazowy
Szary
Svart
Oranzová

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
10
12
13
11
5/58-R
6/54
1/L
4/R
2
ISO 11446
3/31
BK/WT
BK/GN
BR
GY/RD
BK/RD
7/58-L
8
12
11
13
9
10
GY/BK
BL/RD
RD
RD/BR
YL
YL/BR
21W
42W
21W
52W
63W
52W
42W
240W
180W
10
9
B+30
everse
1-8
WT

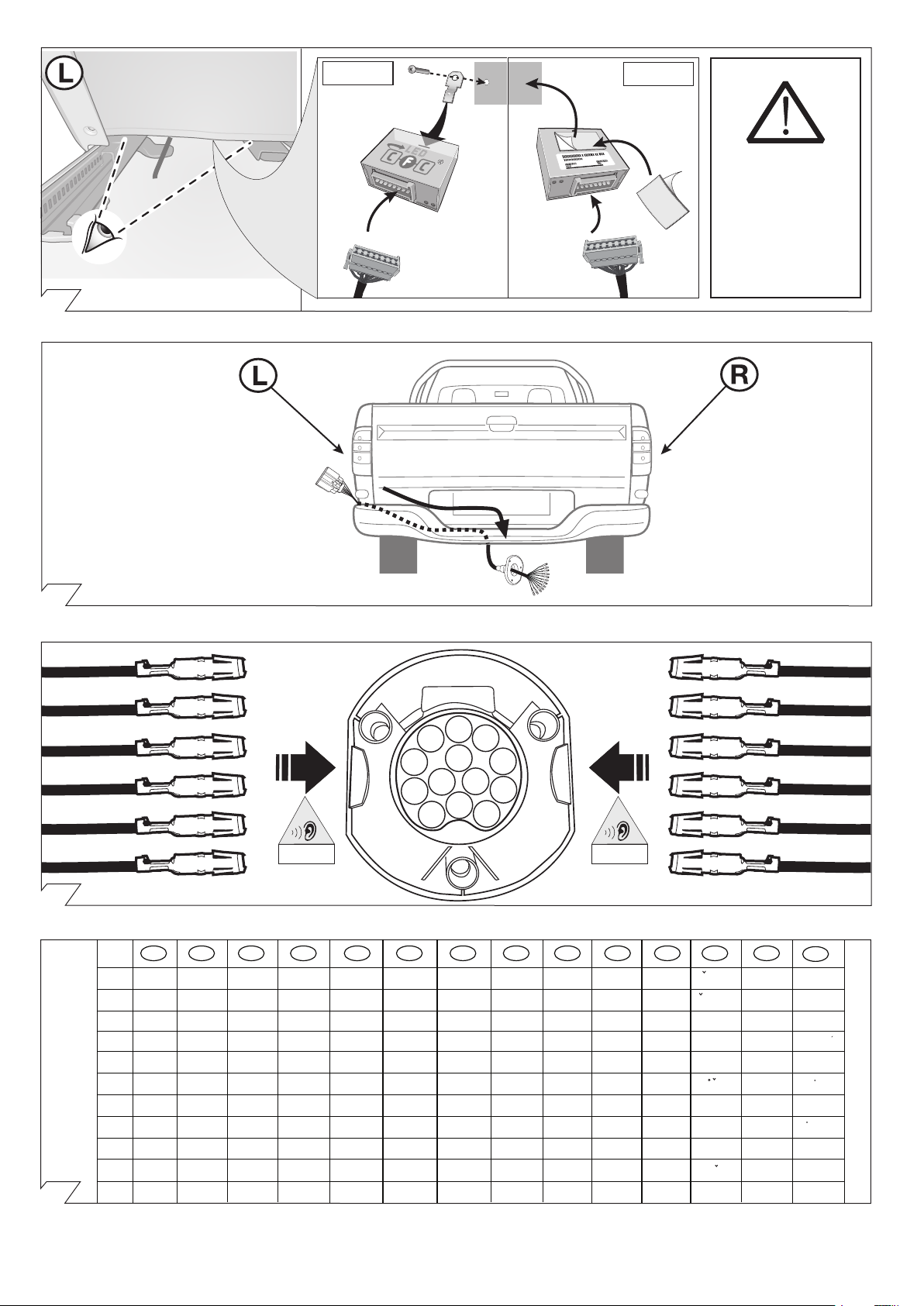

Belegung der Steckdose / Maximale Ausgangsleistung
Socket configuration / Maximum power output
Correspondance des contacts de la prise / Puissance de sortie maximale
Abbinamento della presa / Uscita di alimentazione massima
Indeling van de stekkerdoos / maximaal uitgangsvermogen
1.
1.
2.
Pin-out Tool

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
14
15
16 17
18
OPTIONAL
Part-no.
22400509
YL
+
+
20A
87
40A
19
MANUAL
Codierung Steuergerät
Code Control unit
Codage dispositif de commande
Codifica dispositivo di controllo
Bedieningsapparaat coderen
Contralor de codificacion
40A
OPTION 1
OPTION 2
87
64
20A
OPTION 1
OPTION 2
64
40A
20A
9
B+/30
everse
20A
40A
STORE
STORE
28

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
20
22 LED
21
Folgende Beleuchtungsfunktionen
des Anhängers werden nicht bei allen Zugfahrzeugen
mit Tagesfahrlichtschaltung unterstützt:
• Schlussleuchten
• Begrenzungsleuchten
• Kennzeichenbeleuchtung
Zur Aktivierung dieser Funktionen muss Stand-
oder Abblendlicht eingeschaltet werden!
The following light functions for the trailer
are not supported by all towing vehicles
with DRL circuit:
• Rear lights
• Side lights
• Numberplate lights
The taillights or dimmed headlights
must be switched on to activate this function!
Les fonctions d’éclairage suivantes
de la remorque ne sont pas activables s
ur tous les véhicules de traction équipés
de feux de circulation de jour:
• Feux arrières
• Feux d’encombrement
• Éclairage de la plaque minéralogique
Pour activer ces fonctions, les feux de position
ou de croisement doivent être allumés!
Le seguenti funzioni per l’illuminazione
del rimorchio non sono supportate da tutte
le motrici con circuito di luci diurne:
• luci posteriori
• luci d’ingombro
• illuminazione targa
Per attivare queste funzioni devono essere
accese le luci di posizione o gli anabbaglianti!
De volgende verlichtingsfuncties
van de aanhanger worden niet bij
alle trekkende voertuigen met
daglichtschakeling ondersteund:
• Achterlichten
• Spatbordlampen
• Kentekenverlichting
Ter activering van deze functies moet
parkeer- of dimlicht worden ingeschakeld!
No todos los vehículos tractores con conmutación
de luz de marcha diurna ofrecen un soporte para
las siguientes funciones de iluminaición del remolque:
• Luces traseras
• Luces de gálibo
• Iluminación de la matrícula
¡Para activar estas funciones deberán encenderse
las luces de posición o las luces de cruce!
Part-no.
50400517C
OPTIONAL
Trailer Simulator
for 7- and 13-pin
Sockets
everse

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
23
SETUP
1x
P
1. 2. 3.
4.
ON
L
O
C
K
Ignition ON
P
26
24
Optional: Adapter socket 62400003
13-pin 7-pin
25
27
P
P
MANUAL

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Anhängerbetrieb konfigurier en / Set up trailer operation
FDRS Onlinecodierung bitte wie folgt
durchführen:
• Mit FordEtis verbinden
• Händleranmeldung
• Fahrzeug : VIN eingeben
• Fahrzeugsoftware
• Änderungen und Aufrüstungen
• Konfiguration der Anhängerkupplung
Sind folgende Steuergeräte / Funktionen
verbaut, müssen diese manuell auf
Anhängerbetrieb konfiguriert werden:
• PAM • SODR
• SODL • FCDIM
Please effect FDRS online coding as follows:
• connect with FordEtis
• dealer registration
• Vehicle : enter VIN
• Vehicle software
• Changes and Upgrades
• Configuration of towbar
If the following control units / functions are
installed, they must be configured manually on
trailer operation:
• PAM • SODR
• SODL • FCDIM
Veuillez suivre le codage en ligne FDRS
suivant:
• connecter FordEtis
• inscription de courtier
• Vehicule : Saisissez VIN
• logiciel de véhicule
• Modifications et mises à niveau
• Configuration de l'attelage de remorque
Si les unités de contrôle / fonctions suivants sont
installés, ils doivent être configurés
manuellement sur le fonctionnement de la
remorque:
• PAM • SODR
• SODL • FCDIM
Favore codifica online FDRS effettuate come
segue:
:
• Collegare con FordEtis
• registrazione rivenditore
• Veicolo : digitare VIN
• software veicolo
• Modifiche e aggiornamenti
• Configurazione del gancio di traino
Se sono installate le seguenti centraline /
funzioni, devono essere configurati
manualmente sul funzionamento del rimorchio:
• PAM • SODR
• SODL • FCDIM
Por favor de codificación FDRS online lleva a
cabo como sigue :
• Conectado con FordEtis
• registro de distribuidor
• Vehículo : introducir VIN
• Software vehículo
• cambios y actualizaciones
• Configuración del enganche de remolque
Si se instalan las siguientes unidades de
control / funciones, deben configurarse
manualmente en la operación de remolque:
• PAM • SODR
• SODL • FCDIM
Gelieve FDRS online codering als volgt
uitgevoer:
• met FordEtis verbinden
• dealer registratie
• Voertuig : schrijf VIN
• Voertuig software
• Veranderingen en upgrades
• Configuratie van de
aanhangerkoppeling
Als de volgende controle-eenheden / functies
worden geïnstalleerd, moeten ze worden
handmatig op de aanhangwagen
geconfigureerd:
• PAM • SODR
• SODL • FCDIM
28

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Blinküberwachung und Leuchten-Substitution bei Ausfall der Anhänger-Blinkleuchten
Der Ausfall von einer oder von beiden Anhänger-Blinkleuchten wird je nach Fahrzeugtyp und Ausführung
des verbauten Elektro-Einbausatzes wie folgt angezeigt:
• Erhöhung / Verdoppelung der Blinkfrequenz
• Volltextmeldung im Display / Kombi-Instrument
• Aktivierung Kontrollleuchte für Lampenausfall
• Akustische Warnung via Buzzer oder Voice-Message
Bei einem Blinkleuchten-Ausfall ersetzt die gleichseitige Rückleuchte durch Aufleuchten in der
Blinkfrequenz eine defekte Anhänger-Blinkleuchte ( Leuchten-Substitution!).
RD
3.
ON
L
O
C
K
Ignition ON oder
or
1x max 60 sec.
/31: PIN 1
GN
RD
RD B+/30: PIN 2 oder/or 4
ON
L
O
C
K
Ignition ON
CAN-Data Wire PIN 13+14
1. 2.
ON
L
O
C
K
Ignition ON
ON
L
O
C
K
Ignition ON
No CAN-Data Standby /
Sleepmode
=
OFF
Ignition OFF
GN
RD
GN
GN
Diagnosefunktion der Kontroll-LED’s Diagnosis function of control LEDs Fonction diagnostic des LED de contrôle
Diagnosefunctie van de controle-LED´sFunción de diagnóstico de los LEDs de controlFunzione di diagnostica dei LED di controllo
Indicator failure detection and lamp substitution if the trailer indicators fail
The failure of a single or on both trailer indicators will be shown depending on the type of vehicle and
electric kit installed as follows:
• Increase in the flashing frequency
• Text message in the Display / combi-instrument
• Activated control lamp for light failure
• Audible warning via Buzzer or Voice-Message
If an indicator fails the left or right rear light compensates the faulty indicator by flashing at the correct
frequency! ( lamp substitution).
Controllo delle frecce e sostituzione delle lampade in caso di guasto
alle frecce del rimorchio
A seconda del tipo di veicolo e della versione del kit elettrico montato, il guasto di una o di entrambe le
frecce del rimorchio si manifesta come segue:
• Aumento/raddoppio della frequenza di lampeggiamento
• Full text display / strumento combinato
• Attivazione della spia di controllo per il guasto lampada
• Segnalazione acustica mediante cicalino o messaggio vocale
In caso di guasto alla luce della freccia, la luce posteriore dello stesso lato si accende sostituendo nella
frequenza del lampeggio la freccia difettosa del rimorchio. ( Sostituzione delle lampade!).
Surveillance des clignotants et substitution des feux en cas de panne des clignotants
de la remorque
La panne d’un ou des deux clignotants de la remorque est indiquée de la façon suivante en fonction du
type de véhicule et du modèle de module électrique monté:
• Augmentation / doublement de la fréquence de clignotement
• Message complet sur l’affichage / l’instrument combiné
• Activation du voyant de contrôle pour panne de lampe
• Avertissement sonore via buzzer ou message vocal
En cas de panne du clignotant, le feu arrière du côté de la panne remplace un clignotant de remorque
défectueux en s’allumant à la même fréquence que le clignotant! ( Substitution des feux!).
Control de intermitentes y sustitución de lámparas en caso de fallo
de los intermitentes del remolque
El fallo de uno o de ambos intermitentes del remolque se indicará de la siguiente manera en función del
tipo del vehículo y de la ejecución del juego de montaje eléctrico montado:
• Aumento/duplicación de la frecuencia de parpadeo
• Mensaje de texto completo en el display/instrumento combinado
• Activación de la lámpara piloto para el fallo de lámparas
• Advertencia acústica mediante zumbador o mensaje de voz
Si hay un fallo de intermitente, la luz trasera del mismo lado reemplazará la lámpara defectuosa del
intermitente parpadeando en la misma frecuencia que el intermitente ( ¡Sustitución de lámparas!).
Knippercontrole en lampvervanging bij uitval van de knipperlampen
van een aanhangwagen
De uitval van één of beide knipperlampen van een aanhangwagen wordt afhankelijk van het voertuigtype
en de uitvoering van de ingebouwde elektroset als volgt aangegeven:
• Verhoging / verdubbeling van de knipperfrequentie
• Volledige tekstweergave op het display / combi-instrument
• Activering controlelampje voor uitval van een lamp
• Akoestische waarschuwing via buzzer of Voice-Message
Bij een uitval van (een) knipperlamp(en) vervangt het gelijkzijdige achterlicht door aan te flitsen bij de
knipperfrequentie een defecte knipperlamp van een aanhangwagen ( Lampvervanging!).

87061080/07.05.2020 /© ConWys AG / Buzibachstrasse 31a / CH-6023 Rothenburg / FON: [phone] / FAX: [phone] / www.conwys.ch / mail to: [email protected]
Ladeleitung /
Steckdose 13P Kammer 10
ERKLÄRUNG SYMBOLE SPIEGAZIONE DEI SIMBOLI
EXPLICA TION DES SYMBOLES
SYMBOL EXPLANATION EXPLICACIÓN DE LOS SIMBOLES
linke (58-L) bzw .
rechte (58-R) Schlussleuchte
Bremsleuchte (54) /
3. Bremsleuchte (54)
Fahrtrichtungsanzeiger
links
Fahrtrichtungsanzeiger
rechts
Nebelschlussleuchte(n)
Rückfahrleuchte(n)
Dauerstrom /
Steckdose 13P Kammer 9
Anhänger /
Anhängererkennung
Dauerstrom /
permanente Stromversorgung
Masse (31)
Batteriepolklemme
Anschluss Minus
Batteriepolklemme
Anschluss Plus
Zigarettenanzünder /
Zubehör -Steckdose
Lautsprecher /
Warnsummer
Einparkhilfe
Schalter /
Funktionsursprung
verbinden
trennen
beachten /
siehe weitere Informationen
beachte
auserwählten Bereich
vorhanden /
belegt / i.O.
nicht vorhanden /
nicht belegt / nicht i.O.
links
rechts
Akustische
Signalisierung
Achtung /
wichtiger Hinweis
Sicherung /
Sicherungsstärke 20 Ampère
left (58-L) respectively
right (58-R) tail light
stop light (54) /
high mounted, third stop light (54)
turn signal indicator
left
turn signal indicator
right
rear fog light(s)
reversing light(s)
trailer /
trailer recognition
Permanent
current power supply
Ground or Earth (31)
ground connection
battery terminal lug
positive connection
battery terminal lug
fuse /
fuse capacity 20 Ampère
cigarette lighter /
accessory socket
loudspeaker /
buzzer
park distance
control
switch /
source of function
Connect together
disconnect
Look at /
see further information
look carefully
at selected area
Present /
Occupied / OK
Not pr esent /
Not occupied / not OK
left
right
acoustic indication
attention /
important advice attentione /
indicazione importante
segnalazione acustica
destra
sinistra
presente /
occupato / OK
non presente /
non occupato / non OK
considerare area
selezionata
considerare / vedere
ulteriori informazioni
connessione
sconnessione
interruttore /
origine funzione
sensori di parcheggio
accendisigari /
presa accessori
massa (31)
fusibile / fusibile con
capacity 20 Ampère
corrente /
alimentazione continua
rimorchio /
riconoscimento rimorchio
alimentazione continua /
presa 13 poli, camera 9
luce (i) retromarcia
fendinebbia
indicatore
di direzione sinistra
indicatore
di direzione destra
autoparlante /
cicalino
luce posteriore sinistra (58-L)
rispettivamente destra (58-R)
luce d’arresto (54) /
3. luce d’arresto (54)
feu arrière gauche (58-L)
respectivement droite (58-R)
feu de stop (54) /
3ième feu de stop (54)
feu indicateur
de direction gauche
feu indicateur
de direction droite
feu (x) arrière (s)
de brouillard
feu (x) de marche arrière
courant continue / prise de courant
à 13 pôles, compartiment 9
cable de charge / prise de courant
à 13 pôles, compartiment 10
remorque /
détection de la fonction “remorque”
courant continue /
alimentation
électrique permanente
masse (31)
borne “moins”
de la batterie
borne “plus”
de la batterie
fusible /
ampérage 20 ampères
allume-cigare /
prise d’accessoires
haut-parleur /
vibreur
assistance au parkage
interrupteur /
origine de fonction
raccorder
séparer
considérer / voir informations
ultérieures
faire attention
à la zone sélectionnée
disponible /
occupé / OK
pas disponible /
pas occupé / pas OK
gauche
droite
signalisation
acoustique
attention /
indication importante
pilato trasero izquirdo (58-L)
respectivamente derecho (58-R)
luz de freno (54) /
tercera luz de freno (54)
luz indicadora de dirección
de marcha izquierda
luz indicadora de dirección
de marcha derecha
luz (-ces) trasera (s) antinebla (s)
luz (-ces) de marcha atrás
positivo continuo /
caja de anchufe a 13 polos, cámara 9
cable de carga /
caja de anchufe a 13 polos, cámara 10
remolque / detección del remolque
positivo continuo /
alimentación de corriente permanente
masa (31)
conexión negativa de bateria
conexión positiva de bateria
fusible / amperaje 20 amperes
encendedo de cigarillos /
caja de accessorios
altavoz / señal acustica
de avertencia
ayuda para aparcar
interruptor / origen de función
conectar
separar
considerar / véase
las informaciones
considerar el área seleccionada
presente / ocupado / OK
non presente / non ocupado / non OK
izquierdo
derecho
señalación acústica
atención / indicación importante
cavo di carica /
presa 13 poli, camera 10
connessione negativa
della batteria
connessione positiva
della batteria
VERKLARING SYMBOLEN
Laaddraad /
stekkerdoos 13P kamer 10
Linker (58-L) c.q.
rechter (58-R) achterlicht
Remlicht (54) /
3e remlicht (54)
Richtingaanwijzer
links
Richtingaanwijzer
rechts
Mistachterlicht(en)
Achteruitrijlicht
(
e
n)
Continustroom /
stekker doos 13P kamer 9
Aanhanger /
aanhangeridentificatie
Continustroom /
permanente sttroomvoorziening
Massa (31)
Accupoolklem
aansluiting min
Accupoolklem
aansluiting plus
Sigarettenaansteker /
accessoires stekkerdoos
Luidspreker /
waarschuwingszoemer
Inparkeerhulp
Schakelaar /
functieoorsprong
Koppelen
Ontkoppelen
Let op /
bekijk verdere informatie
Let op gekozen bereik
Aanwezig /
bezet / i.o.
Niet aanwezig /
niet bezet / niet i.o.
Links
R
echts
Akoestische
signalering
Attentie /
belangrijke instructie
Zekering /
zekeringsterkte 20 Ampère
12
V
Reverse
B+/30
P
20A
everse
Permanent power supply /
13pin socket, chamber 9
charging wire for trailer battery /
13pin socket, chamber 10
B+/30
