Installation Instructions - Crosstour MAXX
Instructions d’installation - Crosstour MAXX
Instrucciones de instalación - Crosstour MAXX
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance. Risk of fire/electric
shock. If not qualified, consult an electrician.
WARNING
Make certain power is OFF before starting installation
or attempting any maintenance.
WARNING
Risk of Electric Shock—Disconnect power at fuse or
circuit breaker before installing or servicing.
WARNING
Risk of Burn—Disconnect power and allow fixture to
cool before servicing.
WARNING
Risk of Personal Injury— DO NOT mount luminaire
within 6” of a combustible surface. DO NOT handle
luminaire by the lens.
WARNING
Risk of Personal Injury— Fixture may become
damaged and/or unstable if not installed properly.
Tighten all fixture components to their
recommended torque values. Do not lift pole into
place by securing lifting device to lighting fixture or
mounting arm.
ote:NThese instructions do not claim to cover all
details or variations in the equipment, procedure,
or process described, nor to provide directions
for meeting every possible contingency during
installation, operation or maintenance. When
additional information is desired to satisfy a
problem not covered sufficiently for user’s purpose,
please contact your nearest representative.
Specifications and dimensions subject to change
without notice.
IMPORTANT:Read before installing fixture. Retain for future reference.
SAFETY: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
TOOLS REQUIRED:Phillips head screwdriver, electrical wiring tools, drill, 9/32” drill bit, tape measure.
MATERIAL NOT INCLUDED:Wall anchors, washers, mounting bolts, silicone sealant, liquid tight conduit, and wire nuts.
APPLICATION:Crosstour MAXX LED luminaires are designed for outdoor, wet location use not to exceed 40°C ambient
(50°C ambient for HA models). Approved for wall/surface applications in down light or uplight (invert) mount. For
thru-branch wiring utilize 4-12 AWG, 90°C wire.

2
Installation Instructions - Crosstour MAXX
INSTALLATION
BACK BOX INSTALLATION
1. Unscrew door with Phillips screw driver. Remove door
from back box.
2. Place inverted back box on solid surface. Using a 9/32”
bit, drill out the four mounting holes. (Figure 1.)
3. Over Junction Box Wiring And Rear Entry Conduit
Installation: Loosen But DO NOT remove two screws
securing wire-way cover plate (Figure 2). Rotate
wire-way cover plate counterclockwise and remove
wire-way cover plate from opening. Do not remove the
wire-way cover plate for thru-branch wiring.
ote:NUse drill dimensions (Figure 3.) to mark drill location.
DO NOT use back box as the drill guide. Drill four
holes into wall surface. Secure back box to wall with
1/4” lag bolts and washers into anchors (anchors
supplied by others). Maximum allowable diameter
for lag bolt is 1/4”. Installer must apply silicone
compound around entire perimeter of the back box
where it mates to the mounting surface. This will
create a water-tight seal between the mounting
surface and the back box.
ELECTRICAL CONNECTIONS
4. Over Junction Box: Make supply wiring connections to
the backside of the wire-way cover plate. Follow NEC
guidelines for wet location wiring (wire nuts supplied by
others). Ensure all wires are secured in the junction box
and re-install wire-way cover plate by rotating clockwise
into the screws. Tighten wire-way cover plate screws to
10 in-lbs. (Figure 2).
Thru-Branch Conduit: Remove the required 1/2” NPT
conduit plug(s). Apply sealing compound or Teflon
tape to liquid tight conduit fitting (supplied by others)
entering back box to create water tight seal. DO NOT
remove the wire-way cover plate (Figure 2). Remove
wire leads from the wire way cover plate by gently
pulling the wiring located in the black grommet toward
you. DO NOT remove black grommet from the
wire-way cover plate.
Back Conduit Entry: Remove the black grommet and
wires from the wire-way cover plate (DO NOT remove
circular gasket). Attach conduit to wire-way cover plate
with watertight connector. Re-install wire-way cover
plate by rotating clockwise into the screws. Tighten
wire-way cover plate screws to 10 in-lbs. (Figure 2).
5. Secure door into lock hinges located at the top of the
back box (for down light illumination) (Figure 4). Utilize
Push-in connectors to make fixture-wiring connections
(see wiring diagrams).
Wall Gasket
(4) Mounting
Holes
(2) Cover
Plate Screws
Black
Grommet
Black
Grommet
Wire-Way
Cover Plate
Push-in
Connectors
Circular
Gasket
(Back view)
Wire-Way Cover Plate
Back View of Back BoxTest Button
Figure 1.
Figure 2.
Figure 3.
5"
(4) Mounting
Holes
Access Outlet Box
5”
5-5/8”
2-13/16”
2-1/2”
5622H01
THIS SIDE IN FIXTURE
SEE INSTRUCTION FOR
CONDUIT APPLICATION
THIS SIDE IN FIXTURE
SEE INSTRUCTION FOR
CONDUIT APPLICATION
COOPER LIGHTING SOLUTIONS IB514001EN Installation instructions

3
Installation Instructions - Crosstour MAXX
Locking Hinges
Push-in
Connectors
Connect all Ground Wires First
Front Housing
Ground
Back Box Ground Supply Ground

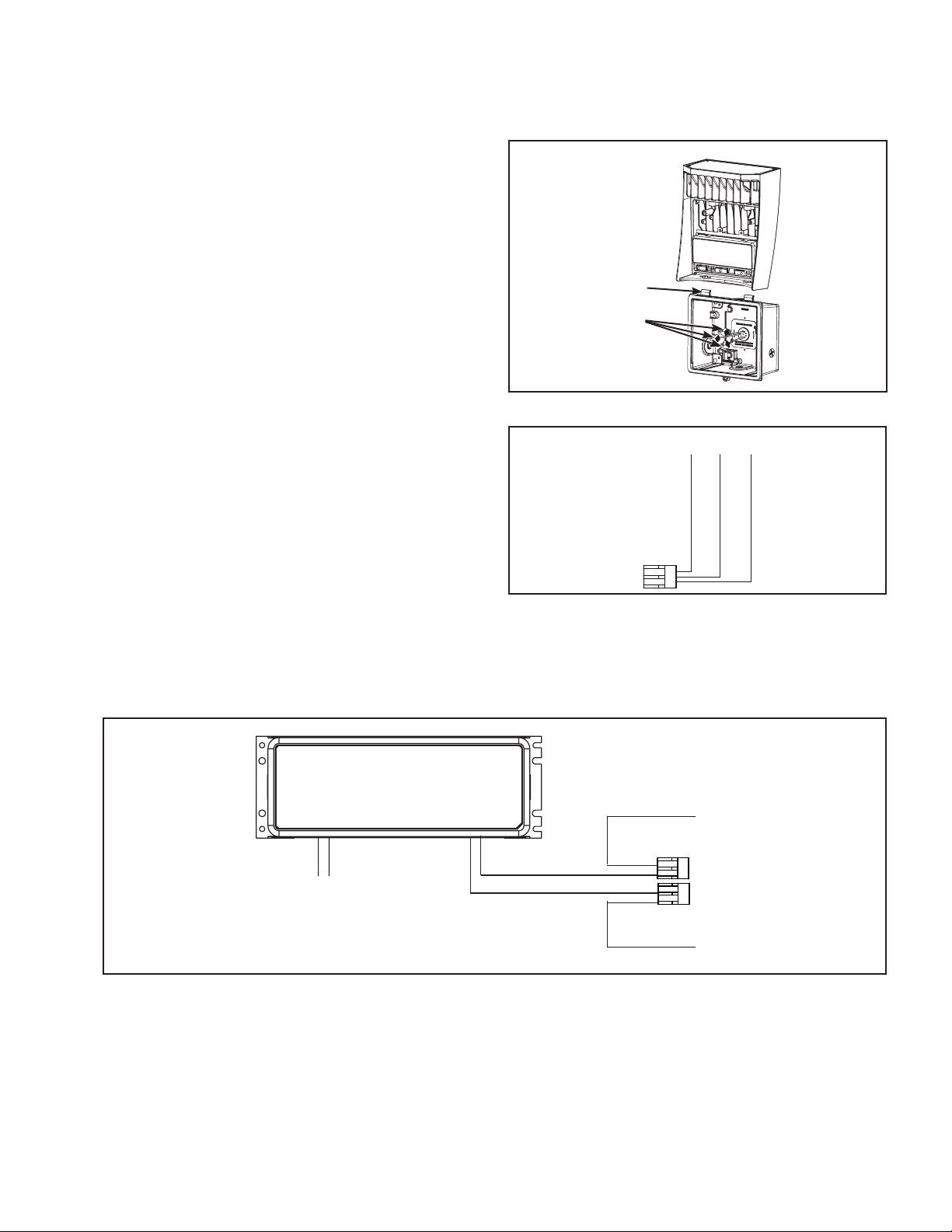

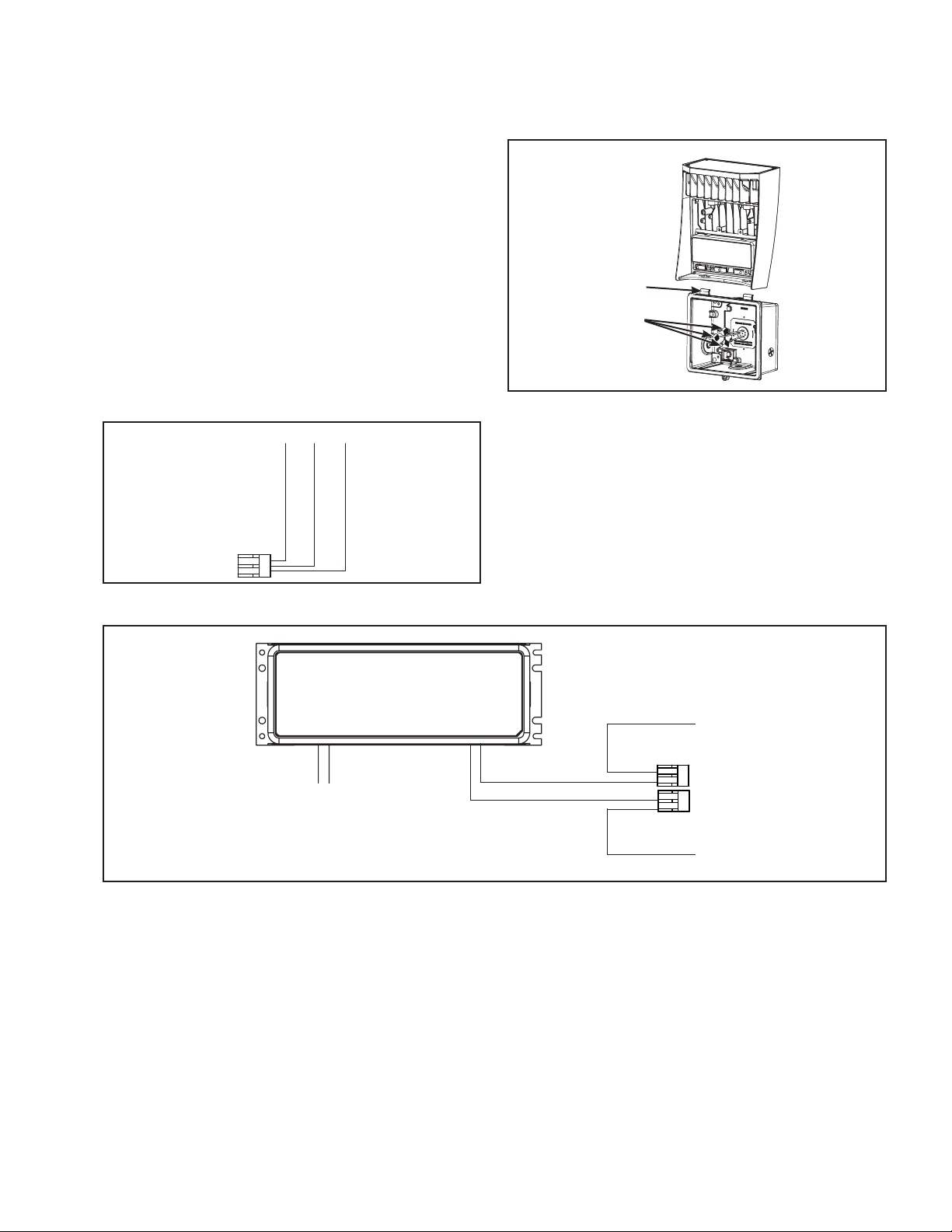

DOOR INSTALLATION
6. Ensure all electrical wires and connections are secured
in the back box, re-install door and tighten door screw
to 15-20 in-lbs.
MAINTENANCE
ote:NA regular maintenance schedule should be
followed to retain optimal light output and thermal
performance. Optical lens cleaning should be
performed with a clean dry cloth to remove any
dust or other contaminants. Additional lens cleaning
should be performed with non-abrasive acrylic
cleanser. Remove any dirt, leaves, or other foreign
debris from the housing and fins. Clean water may
be used to flush the fins.
Wiring Diagrams
Without Photocontrol
Figure 4.
Load (Black)
Supply Line (Black)
Neutral (White)
Supply Neutral (White)
Factory Wired
Driver to LED
Driver
COOPER LIGHTING SOLUTIONS IB514001EN Installation instructions

4
Installation Instructions - Crosstour MAXX

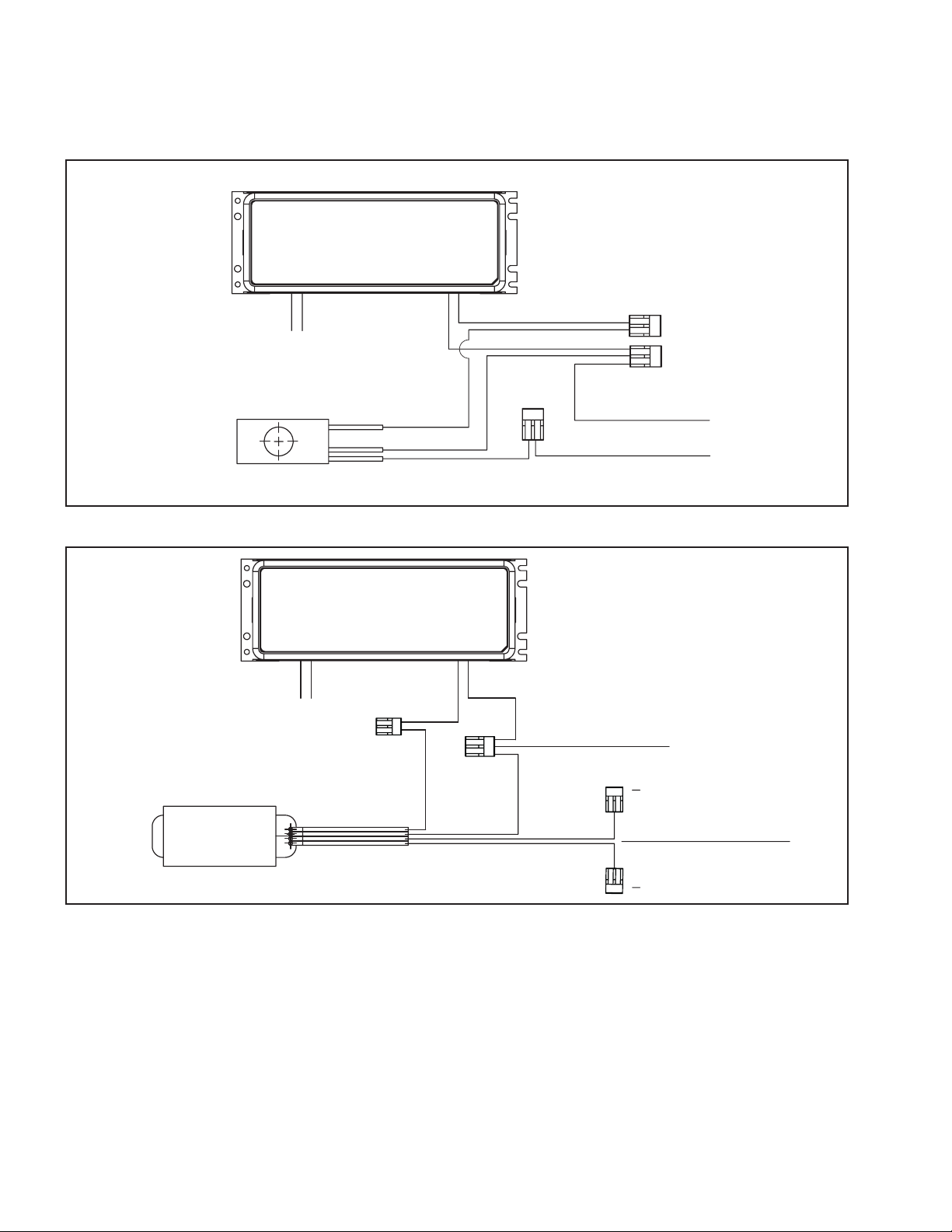

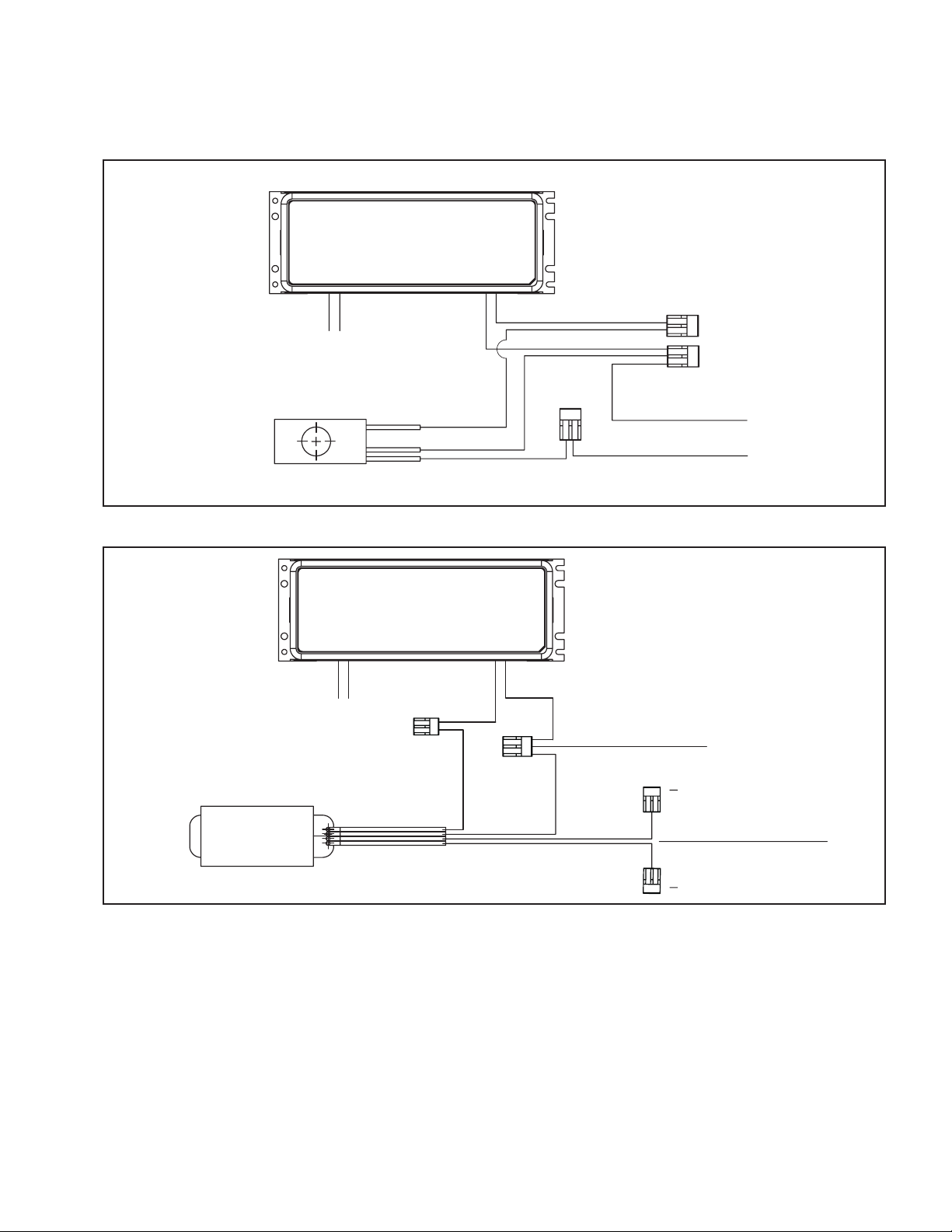

347V/480V Without Photocontrol
480V (Yellow)
347V
(Black)
Line
(Black)
Load (Red)
Supply Line (Black)
Connect Supply Line Here
for 347V Application
Connect Supply Line Here
for 480V Application
Supply Neutral
(White)
Neutral (White)
Neutral
(White)
Factory Wired
Driver to LED
Driver
XFMR
With Photocontrol
Load (Black)
Line (Black)
Load (Red)
Supply Line (Black)
Supply Neutral (White)
Neutral (White)
Neutral
(White)
Factory Wired
Driver to LED
Driver
Photocontrol
COOPER LIGHTING SOLUTIONS IB514001EN Installation instructions

5
Installation Instructions - Crosstour MAXX

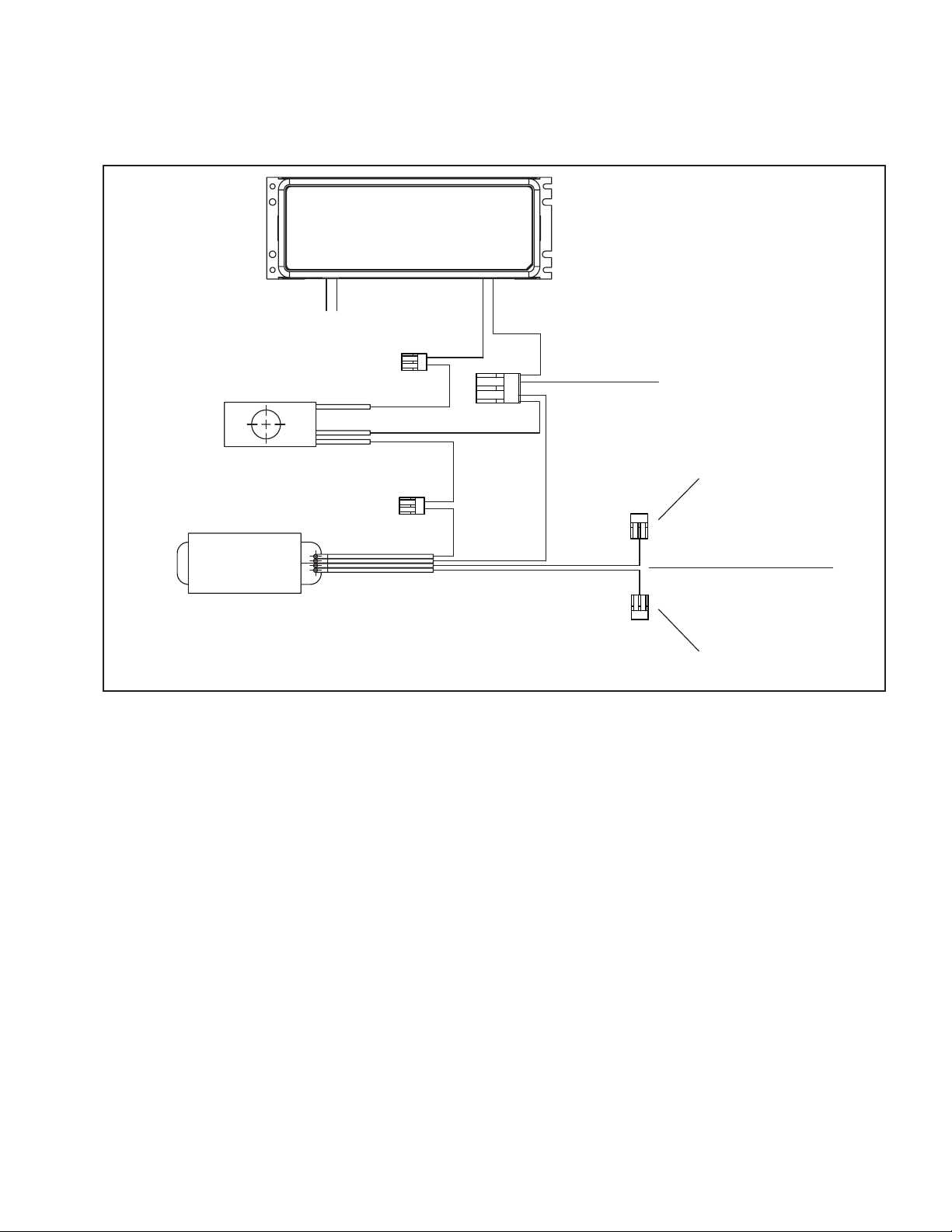

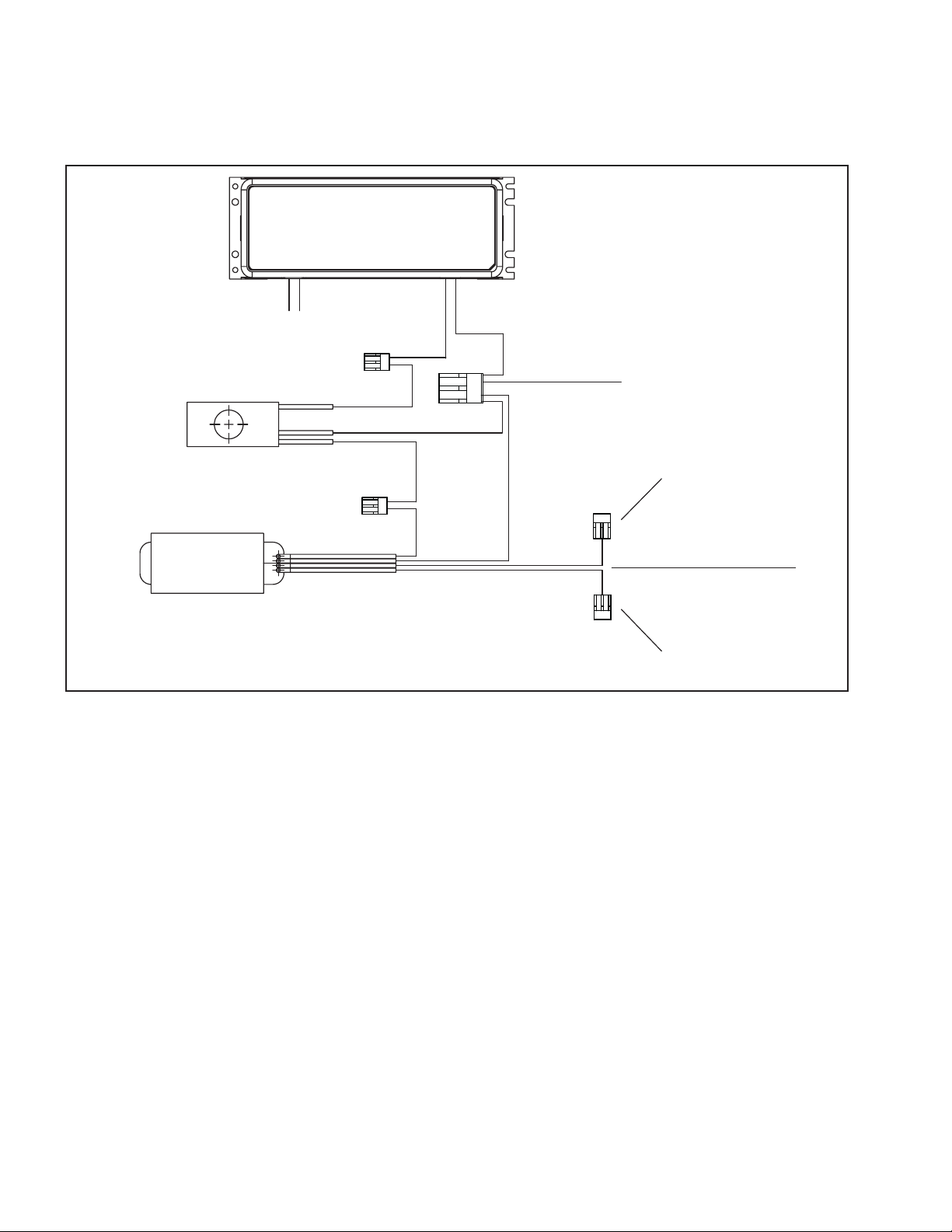

347V/480V With Photocontrol
480V (Yellow)
347V
(Black)
Line
(Black)
Line (Black)
Load (Red)
Load Red
Supply Line (Black)
Connect Supply Line Here
for 347V Application
Connect Supply Line Here
for 480V Application
Supply Neutral
(White)
Neutral (White)
Neutral (White)
Neutral
(White)
Factory Wired
Driver to LED
Driver
XFMR
Photocontrol
COOPER LIGHTING SOLUTIONS IB514001EN Installation instructions

6
Instructions d’installation - Crosstour MAXX
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de
procéder à l'entretien. Risque d’incendie ou de décharge
électrique. Si vous n’êtes pas qualifié, consultez un
électricien.
AVERTISSEMENT
Assurez-vous que l'alimentation électrique est HORS
TENSION avant de commencer l'installation ou de
procéder à l'entretien.
AVERTISSEMENT
Risque de décharge électrique – Débranchez la source
d'alimentation en enlevant le fusible ou en déclenchant
le disjoncteur avant l'installation ou l'entretien.
AVERTISSEMENT
Risque de brûlure – Débranchez la source d'alimentation
et laissez refroidir le luminaire avant de procéder à son
entretien.
AVERTISSEMENT
Risque de blessure – NE montez PAS le luminaire à
moins de 15,2cm (6po) d'une surface combustible. NE
MANIPULEZ PAS le luminaire en le tenant par le verre.
AVERTISSEMENT
Risque de blessures – Ce luminaire peut
s'endommager ou devenir instable s'il n'est pas
installé correctement. Serrez tous les composants du
luminaire selon les valeurs de couple recommandées.
Ne maintenez pas le poteau en place en le sécurisant
avec un dispositif de levage au luminaire ou au bras de
montage.
emarque:RCes instructions ne prétendent pas couvrir
tous les détails ou toutes les différences
d'équipement, de procédures ou de procédés
décrits ni fournir de directives pouvant répondre
à toutes les éventualités pouvant survenir
pendant l'installation, le fonctionnement ou
l'entretien. Si des renseignements additionnels
sont nécessaires afin de résoudre un problème
insuffisamment décrit pour l'utilisation, veuillez
communiquer avec votre représentant le
plus près de chez vous. Les caractéristiques
techniques et les dimensions sont sujettes à
modifications sans préavis.
IMPORTANT:À lire avant l'installation du luminaire. Conservez pour consultation ultérieure.
SÉCURITÉ: Le câblage du luminaire doit être conforme au Code national de l'électricité, les lois et ordonnances locales en
vigueur. Une mise à la terre adéquate est requise afin d'assurer votre sécurité. Respectez soigneusement la procédure de
mise à la terre du chapitre d'installation.
OUTILS REQUIS:Tournevis à tête cruciforme, outils de câblage électrique, perceuse, mèche de 7,14mm (9/32po), ruban à
mesurer.
MATÉRIEL NON FOURNI:Dispositifs d’ancrage au mur, rondelles, boulons de fixation, joint en silicone, conduit étanche et
capuchons de connexion.
APPLICATIONS:Les luminaires à DEL Crosstour MAXX sont conçus pour utilisation à l'extérieur dans des endroits humides
où la température ne dépasse pas 40°C (50°C pour les modèles HA). Approuvé pour l'installation au mur ou à une surface
avec montage orienté vers le bas ou vers le haut (inversé). Pour un raccordement par dérivation, utilisez un câble de calibre 4 à
12 AWG et à caractéristique nominale de 90°C.
COOPER LIGHTING SOLUTIONS IB514001EN Instructions d’installation

Instructions d’installation - Crosstour MAXX
INSTALLATION
INSTALLATION DU BOÎTIER ARRIÈRE
1. Dévissez le couvercle avec le tournevis cruciforme.
Retirez le couvercle du boîtier arrière.
2. Placez le boîtier arrière à l'envers sur une surface
solide. Percez les quatre trous de fixation avec le foret
de 7 mm (9/32 po). (Figure1.)
3. Pour une installation sur le conduit d’entrée arrière et le
câblage de la boîte de jonction: Desserrez les deux vis
fixant la plaque protectrice de la goulotte, mais NE LES
ENLEVEZ PAS (Figure2). Tournez la plaque protectrice
de la goulotte en sens inverse des aiguilles d'une
montre, puis ôtez-la de l'ouverture. N'enlevez pas la
plaque protectrice de la goulotte pour le raccordement
par dérivation.
emarque:RTracez l’emplacement des trous à l’aide des
dimensions de perçage (Figure3). N’UTILISEZ
PAS le boîtier arrière comme guide de perçage.
Percez les quatre trous dans la surface du
mur. Fixez le boîtier arrière au mur avec des
dispositifs d'ancrage, des rondelles et des
tirefonds de 6,35mm (1/4po) (non fournis).
Le diamètre maximal autorisé est de 6,35mm
(1/4po) pour les tirefonds. L’installateur doit
appliquer du joint en silicone tout autour du
boîtier arrière, sur la zone correspondant à la
surface d’installation. Cela permet d’obtenir une
étanchéité entre la surface d'installation et le
boîtier arrière.
CONNEXIONS ÉLECTRIQUES
4. Sur la boîte de jonction: Effectuez les connexions des
fils d’alimentation à l’arrière de la plaque protectrice
de la goulotte. Respectez les directives du Code
national de l’électricité concernant un câblage dans un
endroit humide (capuchons de connexion non fournis).
Vérifiez que tous les fils sont sécurisés dans la boîte
de jonction, puis remettez la plaque protectrice de la
goulotte sur les vis, en la tournant dans le sens des
aiguilles d’une montre. Serrez les vis de la plaque
protectrice de la goulotte selon un couple de 1,12Nm
(10po/lb) (Figure2).
Conduit de dérivation: Enlevez les capuchons de
conduit obligatoires de 12,7 mm (1/2 po) NPT. Appliquez
du joint ou du ruban à joint sur le raccord du conduit
étanche (non fourni) entrant dans le boîtier arrière,
afin de créer une étanchéité solide. N'ENLEVEZ PAS
la plaque protectrice de la goulotte (Figure2). Retirez
les fils de la plaque protectrice de la goulotte en tirant
doucement vers vous le fil se trouvant dans l’œillet noir.
N’ÔTEZ PAS l’œillet noir de la plaque protectrice.
Joint mural
(4) trous de
fixation
(2) vis de la
plaque protectrice
Œillet noir
Œillet noir
Plaque protectrice
de la goulotte
Connecteurs à
emboîtement
Joint circulaire
(Vue arrière)
Plaque protectrice de la goulotte
Vue arrière du boîtier arrière
Bouton de test
Figure 1.
Figure 2.
Figure 3.
5"
(4) trous de
fixation
Accès à la boîte électrique
127mm
(5 po)
142,87mm
(5-5/8 po)
142,87mm
(2-13/16 po)
142,87mm
(2-1/2 po)
5622H01
CE CÔTÉ DU LUMINAIRE
VOIR LES INSTRUCTIONS POUR
L’APPLICATION DU CONDUIT
CE CÔTÉ DU LUMINAIRE
VOIR LES INSTRUCTIONS POUR
L’APPLICATION DU CONDUIT
7
COOPER LIGHTING SOLUTIONS IB514001EN Instructions d’installation

8
Instructions d’installation - Crosstour MAXX
Charnières de
verrouillage
Connecteurs à
emboîtement
INSTALLATION DE LA PORTE
6. Assurez-vous que tous les fils électriques et les
branchements sont bien sécurisés dans le boîtier
arrière, puis remettez le couvercle et serrez ses vis
selon un couple de 1,69 à 2,25Nm (15 à 20po/lb).
ENTRETIEN
emarque:RUn horaire d'entretien périodique doit être
respecté pour maintenir un flux lumineux et
un fonctionnement thermique optimaux. Le
nettoyage de la lentille optique doit être fait à
l'aide d'un linge propre et sec afin de retirer
toute la poussière et les autres contaminants.
Tout nettoyage supplémentaire des verres doit
s'effectuer avec un nettoyant à l’acrylique non
abrasif. Retirez la poussière, les feuilles ou tout
autre débris du boîtier et des ailettes. De l'eau
propre peut être utilisée pour rincer les ailettes.
Schémas de câblage
Figure 4.
Connectez d’abord tous les fils de mise à la terre
Mise à la terre du boîtier avant Mise à la terre du boîtier arrière Mise à la terre d'alimentation
Sans Photocontrôle
Charge (noir)
Fil d'alimentation (noir)
Neutre (blanc)
Fil neutre (blanc)
Module câblé en
usine vers la DEL
Module
Entrée arrière du conduit: Enlevez l’œillet noir et les
fils de la plaque protectrice de la goulotte (NE RETIREZ
PAS le joint circulaire). Attachez le conduit à la plaque
protectrice de la goulotte à l'aide du serre-fil étanche.
Remettez la plaque protectrice sur les vis en la tournant
dans le sens des aiguilles d'une montre. Serrez les vis
de la plaque protectrice de la goulotte selon un couple
de 1,12Nm (10po/lb) (Figure2).
5. Fixez la porte dans les charnières de blocage situées
sur le dessus du boîtier arrière (pour un éclairage
vers le bas) (Figure4). Utilisez des connecteurs à
emboîtement pour le câblage du luminaire (voir les
schémas du câblage).
COOPER LIGHTING SOLUTIONS IB514001EN Instructions d’installation

Instructions d’installation - Crosstour MAXX
Sans Photocontrôle 347V/480V
480V (jaune)
347V
(noir)
Fil
(noir)
Charge (rouge)
Fil d'alimentation (noir)
Branchez le fil d'alimentation
ici pour utilisation à 347V
Branchez le fil d'alimentation
ici pour utilisation à 480V
Fil neutre
(blanc)
Neutre (blanc)
Neutre
(blanc)
Module câblé en
usine vers la DEL
Module
XFMR
Avec Photocontrôle
Charge (noir)
Ligne (noir)
Charge (rouge)
Fil d'alimentation (noir)
Fil neutre (blanc)
Neutre (blanc)
Neutre
(blanc)
Module câblé en
usine vers la DEL
Module
Photocontrôle
9
COOPER LIGHTING SOLUTIONS IB514001EN Instructions d’installation

10
Instructions d’installation - Crosstour MAXX
Avec Photocontrôle 347V/480V
480V (jaune)
347V
(noir)
Fil
(noir)
Ligne (noir)
Charge (rouge)
Charge rouge
Fil d'alimentation (noir)
Branchez le fil d'alimentation
ici pour utilisation à 347V
Branchez le fil d'alimentation
ici pour utilisation à 480V
Fil neutre
(blanc)
Neutre (blanc)
Neutre (blanc)
Neutre
(blanc)
Module câblé en
usine vers la DEL
Module
XFMR
Photocontrôle
COOPER LIGHTING SOLUTIONS IB514001EN Instructions d’installation

11
Instrucciones de instalación
Instrucciones de instalación - Crosstour MAXX
ADVERTENCIA
Asegúrese de que la alimentación esté DESCONECTADA
antes de comenzar la instalación o intentar realizar el
mantenimiento. Riesgo de incendio y descarga eléctrica.
Si no está calificado, consulte a un electricista.
ADVERTENCIA
Asegúrese de que la alimentación esté DESCONECTADA
antes de comenzar la instalación o intentar realizar el
mantenimiento.
ADVERTENCIA
Riesgo de descarga eléctrica: desconecte la alimentación
en el disyuntor o fusible antes de instalar o realizar
tareas de mantenimiento.
ADVERTENCIA
Riesgo de quemaduras: desconecte la alimentación y
espere a que se enfríe la luminaria antes de realizar
tareas de mantenimiento.
ADVERTENCIA
Riesgo de lesiones personales: NO monte la luminaria
dentro de 6” (15,24 cm) de una superficie inflamable. NO
manipule la luminaria tomándola del lente.
ADVERTENCIA
RIESGO DE LESIONES: la luminaria se podría
dañar o desestabilizar si no se instala correctamente.
Ajuste todos los componentes de la luminaria a sus
valores de par recomendados. No levante el poste en su
lugar asegurando el dispositivo de elevación a la
luminaria el brazo de montaje.
ota:NPor medio de estas instrucciones, no se pretende
cubrir todos los detalles o variaciones en el
equipamiento, procedimiento o proceso descritos
ni aportar directivas para tratar cualquier posible
contingencia durante la instalación, el funcionamiento
o el mantenimiento. Cuando se requiera mayor
información para tratar un problema que no está
cubierto suficientemente para los fines del usuario,
contacte a su representante más cercano. Las
especificaciones y dimensiones quedan sujetas a
modificaciones sin previo aviso.
IMPORTANTE:Lea antes de instalar la luminaria. Conserve estas instrucciones para tenerlas como referencia futura.
SEGURIDAD: Esta luminaria debe cablearse de conformidad con el Código Eléctrico Nacional y las ordenanzas y los
códigos locales aplicables. Se requiere una correcta conexión a tierra para garantizar la seguridad personal. Consulte
atentamente el procedimiento de conexión a tierra en la sección de instalación.
HERRAMIENTAS NECESARIAS:Destornillador de cabeza Phillips, herramientas para realizar conexiones eléctricas, taladro,
broca de 9/32”, cinta métrica.
MATERIAL NO INCLUIDO:Anclaje en pared, arandelas, pernos de montaje, sellador de silicona, conducto hermético y
tuercas para cables.
APLICACIÓN:Las luminarias LED Crosstour MAXX están diseñadas para el uso en el exterior, en lugares húmedos que no
superen los 40°C de temperatura ambiente (50°C de temperatura ambiente para los modelos HA). Aprobada para aplicaciones
en paredes/superficies en montaje focal ascendente o descendente (invertido). Para
cableado de conexión derivada utilice un cable 4-12 AWG, 90°C.
Instrucciones de instalación
COOPER LIGHTING SOLUTIONS IB514001EN

12
Instrucciones de instalación - Crosstour MAXX
INSTALACIÓN
INSTALACIÓN EN CAJA TRASERA
1. Desatornille la puerta con el destornillador Phillips.
Retire la puerta de la caja trasera.
2. Coloque la caja trasera invertida sobre una superficie
sólida. Con una broca de 9/32”, taladre los cuatro
orificios de montaje. (Figura 1.)
3. Cableado sobre la caja de derivación e instalación de
conducto de entrada trasera: afloje, pero NO quite
los dos tornillos que sujetan la placa de cubierta para
cables (Figura 2). Gire la placa de cubierta para cables
en sentido antihorario y retírela de la apertura. No retire
la placa de cubierta para cables para realizar el cableado
de conexión derivada.
ota:NUse las dimensiones del taladro (Figura 3) para
marcar la ubicación del taladro. NO use una caja
trasera como guía para el taladro. Perfore cuatro
orificios en la superficie de la pared. Asegure la
caja trasera a una pared con pernos de arrastre de
1/4” y arandelas en los anclajes (anclajes de otras
marcas). El diámetro máximo permitido para el perno
de arrastre es de 1/4”. El instalador debe aplicar
compuesto de silicona alrededor de todo el perímetro
de la caja trasera donde se une a la superficie de
montaje. Esto creará un sello hermético entre la
superficie de montaje y la caja trasera.
CONEXIONES ELÉCTRICAS
4. Sobre la caja de derivación: realice las conexiones de
cableado de alimentación en la parte trasera de la placa
de cubierta para cables. Siga las pautas del NEC para
el cableado en lugares húmedos (tuercas para cables
de otras marcas). Asegúrese de que todos los cables
estén seguros en la caja de derivación y reinstale la
placa de cubierta para cables girándola en sentido
horario en los tornillos. Ajuste los tornillos de placa de
cubierta para cables hasta 10 pulg.-lb (Figura 2).
Conducto derivado: retire los tapones de conducto
de 1/2” NPT. Aplique compuesto sellador o cinta de
teflón para sellar los accesorios de conducto (de otras
marcas) que ingresan a la caja trasera para crear un
sello hermético. NO retire la placa de cubierta para
cables (Figure 2). Retire los conectores de cables de
la placa de cubierta para cables tirando suavemente
de los cables ubicados en el aislante negro que tiene
frente a usted. NO retire el aislante negro de la placa
de cubierta para cables.
Junta de pared
(4) Orificios
de montaje
(2) Tornillos
de la placa de
cubierta
Arandela aislante
negra
Arandela aislante negra
Placa de cubierta
para cables
Conectores a presión
Arandela
aislante
circular
(Vista trasera)
Placa de cubierta
para cables
Vista trasera de la caja trasera
Botón de
prueba
Figura 1.
Figura 2.
Figura 3.
5"
(4) Orificios
de montaje
Acceso a la
caja de salida
5”
5-5/8”
2-13/16”
2-1/2”
5622H01
ESTE LADO EN
LA LUMINARIA
CONSULTE LAS INSTRUCCIONES
PARA LA APLICACIÓN EN
CONDUCTO
ESTE LADO EN
LA LUMINARIA
CONSULTE LAS INSTRUCCIONES
PARA LA APLICACIÓN EN
CONDUCTO
COOPER LIGHTING SOLUTIONS IB514001EN Instrucciones de instalación

13
Instrucciones de instalación
Instrucciones de instalación - Crosstour MAXX
Entrada al conducto trasero: retire el aislante negro
y los cables de la placa de cubierta para cables (NO
retire la junta circular). Una el conducto con la placa de
cubierta para cables usando un conector hermético.
Reinstale la placa de cubierta para cables girándola en
sentido horario. Ajuste los tornillos de placa de cubierta
para cables hasta 10 pulg.-lb (Figura 2).
5. Asegure la puerta en las bisagras de sujeción ubicadas
en la parte superior de la caja trasera (para iluminación
focal descendente) (Figura 4). Utilice conectores a
presión para hacer las conexiones entre la luminaria y el
cableado (consulte los diagramas de cableado).
Bisagras
de sujeción
Conectores
a presión
INSTALACIÓN DE LA PUERTA
6. Asegúrese de que todos los cables eléctricos y las
conexiones estén asegurados en la caja trasera,
reinstale la puerta y ajuste el tornillo de la puerta hasta
15-20 pulg.-lb.
MANTENIMIENTO
ota:NSe debe seguir un programa de mantenimiento
regular para mantener un resultado de luz óptima y
rendimiento térmico. La limpieza del lente óptico se
debe realizar con un paño limpio y seco para eliminar
cualquier resto de polvo u otros contaminantes. La
limpieza de los lentes adicionales se debe realizar
con un limpiador acrílico no abrasivo. Elimine la
suciedad, las hojas u otros residuos extraños del
alojamiento y las aletas. Puede usar agua limpia para
enjuagar las aletas.
Diagramas de cableado
Sin fotocontrol
Figura 4.
Primero conecte todos los cables a tierra
Conexión a tierra del alojamiento delantero Conexión a tierra en caja trasera Conexión a tierra de la alimentación
Carga (negro)
Cable de línea (negro)
Neutro (Blanco)
Neutro de alimentación (Blanco)
Controlador conectado
en fábrica al LED
Conductor
Instrucciones de instalación
COOPER LIGHTING SOLUTIONS IB514001EN

14
Instrucciones de instalación - Crosstour MAXX
347V/480V Sin Fotocontrol
480V (Amarillo)
347V
(Negro)
Línea
(negro)
Carga (Rojo)
Cable de línea (negro)
Conecte aquí la línea de
alimentación para una
aplicación de 347V
Conecte aquí la línea
de alimentación para
una aplicación de 480V
Neutro de alimentación
(Blanco)
Neutro (Blanco)
Neutro
(Blanco)
Controlador conectado
en fábrica al LED
Conductor
XFMR
Con Fotocontrol
Carga (negro)
Línea (negro)
Carga (Rojo)
Cable de línea (negro)
Neutro de alimentación
(Blanco)
Neutro (Blanco)
Neutro
(Blanco)
Controlador conectado
en fábrica al LED
Conductor
Fotocontrol
COOPER LIGHTING SOLUTIONS IB514001EN Instrucciones de instalación

15
Instrucciones de instalación
Instrucciones de instalación - Crosstour MAXX
347V/480V Con Fotocontrol
480V (Amarillo)
347V
(Negro)
Línea
(negro)
Línea (negro)
Carga (Rojo)
Carga (Rojo)
Cable de línea (negro)
Conecte aquí la línea de
alimentación para una
aplicación de 347V
Conecte aquí la línea de
alimentación para una
aplicación de 480V
Neutro de alimentación
(Blanco)
Neutro (Blanco)
Neutro (Blanco)
Neutro
(Blanco)
Controlador conectado
en fábrica al LED
Conductor
XFMR
Fotocontrol
COOPER LIGHTING SOLUTIONS IB514001EN

Cooper Lighting Solutions
1121 Highway 74 South
Peachtree City, GA 30269
P: 770-486-4800
www.cooperlighting.com
© 2020 Cooper Lighting Solutions
All Rights Reserved
Printed in USA
Imprimé aux États-Unis
Impreso en los EE. UU.
Publication No. IB514001EN
October 18, 2016
Cooper Lighting Solutions is a
registered trademark.
All trademarks are property
of their respective owners.
Cooper Lighting Solutions est une
marque de commerce déposée.Toutes
les autres marques de commerce sont
la propriété de leur propriétaire
respectif.
Cooper Lighting Solutions es una
marca comercial registrada.Todas las
marcas comerciales son propiedad de
sus respectivos propietarios.
Product availability, specifications,
and compliances are subject to
change without notice
La disponibilité du produit, les
spécifications et les conformités
peuvent être modifiées sans préavis
La disponibilidad de productos, las
especificaciones y los cumplimientos
están sujetos a cambio sin previo aviso
Warranties and Limitation of Liability
Please refer to www.cooperlighting.com for our terms and conditions.
Garanties et limitation de responsabilité
Veuillez consulter le site www.cooperlighting.com pour obtenir les conditions générales.
Garantías y Limitación de Responsabilidad
Visite www.cooperlighting.com para conocer nuestros términos y condiciones.
