Copa Touch Line Series User manual

copa.com.tr
DUVAR TİPİ SPLİT KLİMA
KULLANIM KILAVUZU
MODEL
COPA Touch Line 09
COPA Touch Line 12
COPA Touch Line 18
COPA Touch Line 24
WALL TYPE SPLIT
AIR CONTIONER USER'S MANUAL

Değerli Müşterimiz;
Sizin için hazırlamış olduğumuz bu kitapçıkta modern
kullanımı ve yüksek verimi için önemli bilgiler yer
almaktadır.
Bu nedenle kullanım kılavuzunun tamamını ve ürünle
birlikte verilen diğer belgeleri, klimanızın montajını
sonraki başvurularınız için kolay ulaşabileceğiniz bir
yerde saklamanızı rica ederiz.
kullanım ömrü 10 yıldır.
teşekkür ederiz.
1

• Kullanım Talimatları
- Montaj ve Kurulum Talimatları
- Dikkat Edilecek Hususlar
- Sökme ve Tamir Talimatları
- İç Ünitedeki Göstergeler
- COPA Touch Line Uzaktan Kumanda Göstergeleri
- COPA Touch Line Uzaktan Kumanda Kullanımı
- Uzaktan Kumanda Düğme Fonksiyonları
•
- Turbo İşlemi
- Sol / Sağ Hava Akış Yönünün Ayarlanması
- Zamanlayıcının Çalışması
- Uyku İşlemi
- Isıtma İşleminin Özellikleri
• Bakım ve Temizlik

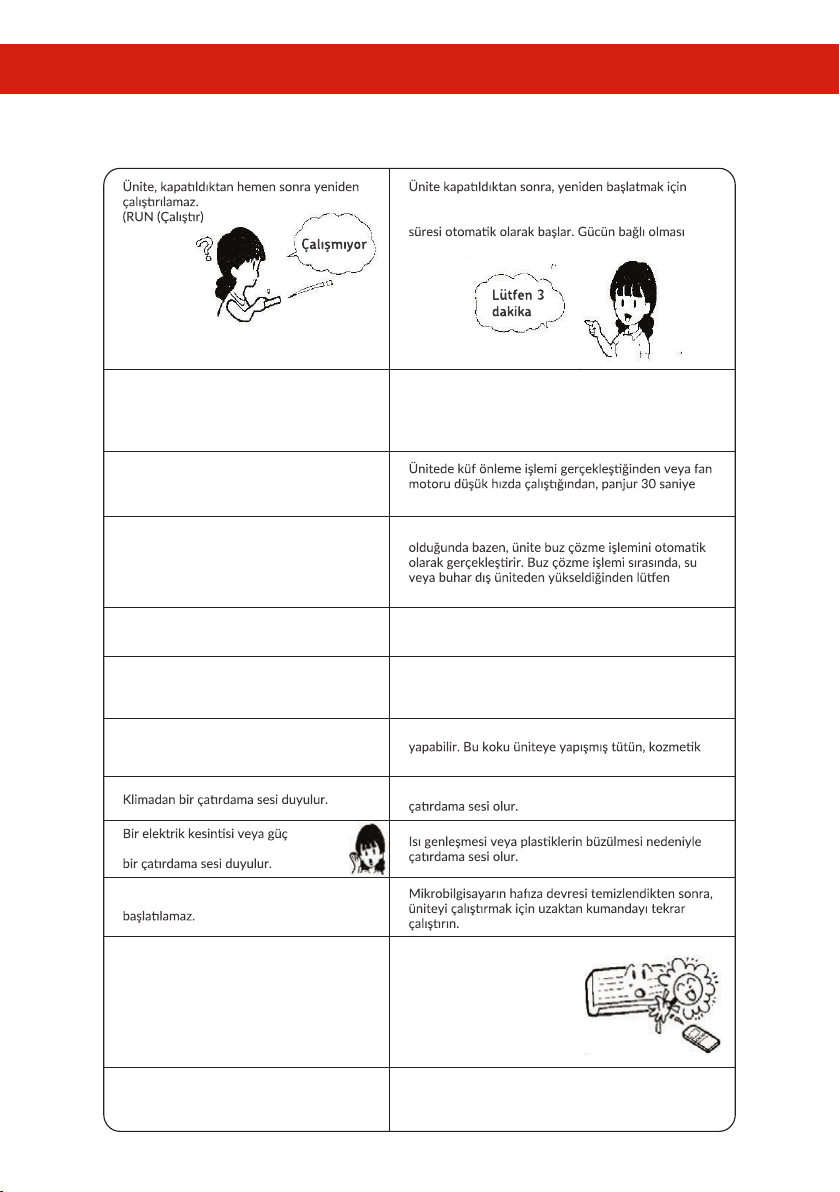

•Problemler İçin Çözüm Önerileri
•Klima Kullanılırken Bilinmesi Gerekenler
•Teknik Özellikler
•Önemli Notlar
3
4
5
6
7
8
9
10-12
16
17
18
19
21
22-23
13
13
13
14
14
15
İÇİNDEKİLER
•Firma Bilgileri 20
2

3
KULLANICI KILAVUZU
Montaj ve Kurulum Talimatları
1. Montaj ve kurulum yerel standartlara
uygun olarak yapılmalıdır.
müşteriye ait olmaktadır.
Toprak
kaçağı devre
sıkı ve güvenli olduğundan emin olunmalıdır.
açabilir.
4. İç ve dış ünite yanıcı gazların sızabileceği
yerlere kurulmamalıdır. Sızan gazların ünitelerin
yol açabilir.
5. Toprak kaçağı ve devre kesicinin takıldığından emin
olunmalıdır. Toprak kaçağı devre kesicinin olmaması
durumunda, elektrik çarpması veya başka tehlikeler
ortaya çıkabilir.
6. Klimanın düzgün bir şekilde topraklandığından
emin olun. Klimanın üzerinde bulunan topraklama
bağlanmalıdır. Uygun olmayan bir topraklama elektrik
çarpmasına veya başka tehlikelere neden olabilir.
sorumlu tutulamaz.
8. Ürün kurulmadan önce, üzerinde herhangi
bir hasar olup olmadığı kontrol edilmelidir.
Ürün hasarlı olması durumunda kurulumu
açısından tehlike oluşturabilir.

4
KULLANICI KILAVUZU
Dikkat Edilecek Hususlar
3. Elektrik çarpması, aşırı
ısınma, yangın gibi tehlikelere
yol açabilmesi nedeniyle,
elektrik kablosunun üzerine
basılmamalı ve kablo
gerilmemelidir. Elektrik kablosu
zarar görmüşse veya başka bir
gerekiyorsa, değişim işleminin
mutlaka
bayi ya da
yetkili servis
elemanları
yapılması
gerekir.
1. Klima; elektrik çarpması
veya yangın gibi bir tehlike
oluşturabilmesi nedeniyle,
çalışırken güç kaynağı kablosu
çekilerek, asılarak veya
durdurulmamalıdır.
2. Güç kaynağı kablosu;
elektrik çarpması, aşırı ısınma,
yangın ve diğer kazalara yol
açabilmesi nedeniyle ara bir
konektöre bağlanmamalıdır.
Uzun elektrik kablosunun
kullanılması
kesinlikle
Ayrıca aynı fiş
konektörünün
diğer elektrikli
cihazlarla
paylaşılmasına
izin verilmez.
4. Klima, doğrudan suya
maruz bırakılmamalı ve suyla
temizlenmemelidir.
5. Elektrik çarpmasına yol
açabilmesi nedeniyle klima,
düğmesine ıslak elle
6. Konektör bağlanmadan
önce, üzerinde hiç toz
bulunmadığından ve yerine
tam olarak takılmış
olduğundan emin olunmalıdır.
Fişin üzerinde toz olması ya
da yerine tam olarak
takılmamış olması
durumunda, elektrik çarpması
veya
yangın gibi
bir
tehlikeye
yol
açabilir.
7. Soğutma işlemi sırasında,
odadaki ısı kaynakları
odadan çıkarılarak ısı
indirgenmelidir.
8. Soğutma işlemi sırasında,
klimanın kullanıldığı odadaki
ısı üreten cihazlar tam
olarak ısınmayacağı için
kullanılması tavsiye
edilmemektedir.
9. Klima ve ısıtma
cihazlarının aynı odada
kullanılmasının zorunlu
olması durumunda, ara sıra
havalandırma yapılmalıdır.

5
Yanık kokusu gibi anormal durumlarda, klimanın çalışmasını derhal durdurun. Şalteri kapatarak ya da fişi çekerek bütün
Sökme ve Tamir Talimatları
KULLANICI KILAVUZU
18. Klimanın uzun süre
kullanılmaması durumunda,
güvenliği sağlamak açısından
fişi çekilmelidir. Fişi
çekilmeden önce, klimanın
olunmalıdır.
10. Klimanın yakınına; yangın
tehlikesine yol açabilmesi
nedeniyle böcek ilacı, boya
veya başka yanıcı maddeler
konulmamalı ve bu maddeler
direkt olarak klima üzerine
püskürtülmemelidir.
11. 40˚C üzeri sıcak su,
cila vb. maddeler
kullanılmamalıdır. Sıcak su
kullanılması, klima
deformesine ya da renk
solmasına; diğer maddeler ise
klima deformesine ve çiziklere
neden olmaktadır.
17. İç ünite ve dış ünitenin
üzerine çıkılmamalı, üzerine
herhangi bir nesne
konulmamalı veya bir şeyler
asılmamalıdır.
16. İç ünite ve dış ünitenin
destek yapıları dikkatlice
kontrol edilmelidir. Herhangi
bir hasar durumunda;
tehlikeli hasar, kaza ve
yaralanmalara yol açmaması
için destek yapıları acilen
tamir edilmelidir.
13. Klima; bebeklerin, küçük
çocukların, yaşlıların veya
hastaların bulunduğu bir
odada kullanılıyorsa; ürünün
tehlike yaratabileceği
durumlar için gereken
önlemler alınmalıdır.
tehlikeli rahatsızlar meydana
soğuk havaya maruz
kalınmamalıdır.
12. Klimanın bakımı
yapılmadan önce, elektrik
yüksek hızda çalışırken,
ünitelerde kesinlikle temizlik
yapılmamalıdır.
14. Kazalara yol açabilmesi
nedeniyle havalandırma
deliklerine çubuk ve benzeri
nesneler sokulmamalıdır.

6
KULLANICI KILAVUZU
İç Ünite
Hava dönüş
ızgarası
Çalışma performansı/göstergeleri
Çalışma göstergesi Zamanlayıcıgöstergesi
ÇALIŞMA ZAMANLAYICI
Ayarlanan sıcaklık, zamanlayıcı
süresi ve arıza kodu göstergesi
Sol/sağ hava akış yönü
ayarlama kanatçığı
Yukarı/aşağı hava akış
yönü ayarlama kapağı
Hava çıkışı
Hava filtresi
Tahliye borusu
Hava buradan üflenir
Giren havadan tozları ve kirleri giderir
Havadan alınan nem nedeniyle çıkan suyu tahliye eder
Dış Ünite
Hava Girişi
yanlarda ve arkada
Nasıl açılır
Hava boşaltma deliği
Ünite çalışma bölümü
Soğutucu boruları
kablosu
Uzaktan kumanda sinyali alıcısı
TURBO çalışma göstergesi
Zamanlayıcı göstergesi
Çalışma göstergesi
Ayarlanan sıcaklık, zamanlayıcı
süresi ve arıza kodu göstergesi
Ünitedeki göstergeler 2
Ünitedeki göstergeler 1
Acil durum çalışma tuşu
ve bir direnç hissedilene kadar bu tarafa çekin. Bu düğme, uzaktan kumanda kullanılamadığında üniteyi açmak/kapatmak için bir acil durum önlemi olarak kullanılabilir.

İç Ünitedeki Göstergeler
KULLANICI KILAVUZU
Uyku Göstergesi Zamanlayıcı
Göstergesi
Çalışma
Göstergesi
Uzaktan
kumanda
sinyali
alıcısı
Ayarlanan
sıcaklık,
zamanlayıcı
süresi ve
arıza kodu
göstergesi
7

COPA Touch Line Serisi Uzaktan Kumanda Göstergeleri
KULLANICI KILAVUZU
Klimanız sadece soğutma moduna sahipse, ISITMA seçildiğinde sadece FAN çalışır.
TURBO çalışma seçildiğinde, oda sıcaklığı çalışmaya bağlı olarak sürekli kontrol edilmez.
Eğer odanın çok soğuk veya çok sıcak olduğunu hissederseniz, TURBO çalışmayı iptal edin.
Not:
Sıcaklık Göstergesi
Ayar sıcaklığını gösterir
Bu düğme OTOMATİK, SOĞUTMA, NEM ALMA,
ISITMA ve FAN çalışma modlarını ayarla
Bu düğme, hava oranını ayarlamak için kullanılır
Bu düğme, Turbo moduna geçiş sağlar.
bu fonksiyon çalışmaz
Doğal Akış, Salınım veya Sabit Rüzgar
modlarında ayar yapılabilir
Bu düğme, sağ veya sol hava akış
yönünü seçmek için kullanılır
Bu düğme, 8 ºC ısıtma fonksiyonunu
başlatmak veya durdurmak için kullanılır
Bu düğme, mikrobilgisayarı
HAVA AKIŞI Düğmesi
8 ºC ISITMA Düğmesi
SIFIRLA Düğmesi
derece ayarları için kullanılır
C/F Düğmesi
SAAT Düğmesi
MOD Düğmesi
FAN HIZI Düğmesi
TURBO Düğmesi
SALINIM Düğmesi
Bu düğmeye bir kez basıldığında çalışmayı
çalışmayı durdurur
Bu düğme, klimayı açma veya
kapatma zamanlama ayarını
programlamak için kullanılır
Bu düğme, oda sıcaklığını ayarlar
AÇMA/KAPAMA Düğmesi
SICAKLIK AYARI Düğmesi
ZAMANLAYICI Düğmesi
Bu düğme, istenilen ayara hızlıca
geçmek için kullanılır
KISA YOL Düğmesi
Bu düğme, SHIFT tuşu ile birlikte
basıldığında uyku ve temizleme
modu arasında geçiş sağlar
UYKU/TEMİZLEME Düğmesi
Bu düğme, iyonizer çalışmasına geçişi sağlar
ION Düğmesi
Bu düğme, SHIFT tuşu ile birlikte
basıldığında lamba ve kilitleme
modu arasında geçiş sağlar
LAMBA/KİLİTLEME Düğmesi
Bu düğme, iki fonksiyonlu düğmelerde
fonksiyonlar arası geçiş sağlar
GEÇİŞ Düğmesi
Bu düğme, SHIFT tuşu ile birlikte
basıldığında taze ve beni izle
modu arasında geçiş sağlar
TAZE/BENİ İZLE Düğmesi
Uyku çalışması sırasında gösterilir
Turbo çalışması sırasında gösterilir
Ayarlanan hava miktarını gösterir
UYKU Göstergesi
TURBO Göstergesi
TUŞ KİLİDİ Göstergesi
FAN DEVRİ Göstergesi
OTOMATİK Göstergesi
SOĞUTMA Göstergesi
NEM ALMA Göstergesi
ISITMA Göstergesi
HAVA AKIŞI Göstergesi
8

1. Klimanın sigortası kapalıysa açın.
2. Klimayı açmak için uzaktan kumandayı, iç ünitede bulunan çalışma durumu
gösterge ekranına yönlendirin. Önce kumanda üzerinde bulunan ON/OFF
tuşuna, sonra MODE tuşuna basarak istediğiniz modu seçin:
AUTO
COOL – Soğutma
DRY – Kurutma
HEAT – Isıtma
FAN - Fan
3. İstediğiniz sıcaklık görüntülene kadar SET TEMPERATURE (Sıcaklığı Ayarla)
düğmesine basın. Oda sıcaklığı ayar aralığı 16˚C - 32˚C şeklindedir. (Oda sıcaklık
yapılamaz.)
4. FAN SPEED (Fan Hızı) düğmesine basarak istediğiniz hava oranını
seçebilirsiniz. Ekranda, Düşük hava oranı , Orta hava oranı , Yüksek hava
i, ekranda yanıp
yapılamaz.)
5. İsteğinize göre Yukarı/Aşağı hava akış yönünü seçmek için, SWING (Salınım)
düğmesine basın. Doğal Akış yönü ekranda , Salınım hava akış yönü ekranda
Sabit Rüzgar hava akış yönü ekranda , olarak görüntülenir. (Kurutma modunda
6. AIR FLOW (Hava Akışı) düğmesine basarak, istediğiniz sol/sağ yönünü
seçebilirsiniz. Salınım hava akışında ekranda göstergesi yanıp söner. Sabit
Rüzgar hava akışında ekranda göstergesi görüntülenir.
COPA Touch Line Serisi Uzaktan Kumanda Kullanımı
KULLANICI KILAVUZU
EN 61000-3-11 ile uyumluluk adına, ürün sadece sistem empedansı şu şekilde olan bir güç kaynağına bağlanmalıdır:
|Zsys|=0 . 141 ohm veya daha az.
9

Uzaktan Kumanda Düğme Fonksiyonları
10
KULLANICI KILAVUZU
1. ON/OFF (Açma/Kapatma);
için kullanılır.
2. MODE (Mod);
kullanılır.
AUTO
COOL – Soğutma modu
DRY – Kurutma modu
HEAT – Isıtma modu
FAN – Fan modu
4. Bu düğme, sıcaklık ayarını düşürmek için kullanılır.
5. AIR FLOW (Hava Akış); Bu düğme, sol veya sağ hava akış yönünü seçmek için
kullanılır. Basıldığında, kanat salınıma başlar ya da sabitlenir. (Sadece üç boyutlu
hava akışlı modelde çalışır.)
6. SALINIM;
Doğal Akış
Salınım
Sabit Rüzgar
7. FAN SPEED (Fan Hızı); Bu düğme, hava oranını ayarlamak için kullanılır.
8. TIMER (Zamanlayıcı); Bu düğme, açılma ve kapanma zamanını ayarlamak için
veya zamanlayıcı ayarını kapatmak için kullanılır.
eyemnös pınay irelenah taas ,adnığıdlısab kli enisemğüd )ıcıyalnamaZ( REMIT•
başlar. ile açılma zamanını ayarlayabilirsiniz.
•TIMER (Zamanlayıcı) düğmesine ikinci kez basıldığında, dakika haneleri yanıp
sönmeye başlar. ile açılma zamanını ayarlayabilirsiniz.
•TIMER (Zamanlayıcı) düğmesine üçüncü kez basıldığında, zamanlayıcı ayarı şuna
göre uygulanır:
•TIMER (Zamanlayıcı) düğmesinin açılma zamanını ayarlamak için önceki iki
basımında ayar yapma sırasında; eğer açılma zamanının saat ve dakika ayarı için
düğmelerine basılmazsa açılma zamanı ayarı iptal edilir.
•TIMER (Zamanlayıcı) düğmesinin açılma zamanını ayarlamak için önceki iki
basımında ayar yapma sırasında, saat ve dakika ayarı için düğmelerine
basılırsa, açılma zamanı ayarlanır ve sinyal alıcıya gönderilir.
•TIMER (Zamanlayıcı) düğmesine dördüncü kez basıldığında, saat ayarı yanıp
sönmeye başlar. ile kapanma zamanını ayarlayabilirsiniz.
•TIMER (Zamanlayıcı) düğmesine beşinci kez basıldığında, dakika haneleri yanıp
sönmeye başlar, ile kapanma zamanını ayarlayabilirsiniz.

11
KULLANICI KILAVUZU
göre uyarlanır:
•TIMER (Zamanlayıcı) düğmesinin kapanma zamanını ayarlamak için, önceki
basımında ayar yapma sırasında, eğer kapanma zamanının saat ve dakika ayarı
için düğmelerine basılmazsa, kapanma zamanı ayarı iptal edilir.
•TIMER (Zamanlayıcı) düğmesinin kapanma zamanını ayarlamak için, önceki
basımında ayar yapma sırasında, kapanma zamanının saat ve dakika ayarı için
düğmelerine basılırsa, kapanma zamanı ayarlanır ve sinyal alıcıya gönderilir.
basılırsa, zamanlayıcı fonksiyonunun ayarı (zamanlı açılma veya zamanlı kapatma)
görüntülenir, saat haneleri ekranda gösterilmez. CLOCK (Saat) düğmesine
basıldığında, saat haneleri ekranda görüntülenir; ancak zamanlayıcının süresi
CLOCK (Saat) düğmesi bırakıldıktan sonra tekrar ekranda görüntülenir.
düğmesine, soğutma veya ısıtma işlemi sırasında basın. OTOMATİK, KURUTMA ve
hiçbir sinyal gönderilmez. Eğer SLEEP (Uyku) fonksiyonu ayarlanmışsa, TURBO
fonksiyonu iptal edilir.
düğmeye basıldığında, saat ayarlarına gidilir. ON/OFF (Açma/Kapatma) düğmesine
n sonra,
ayarlama işlemini tamamlamak için düğmeye tekrar basın. Zaman ayarını, yanıp
sönme 15 dakika sonra durduğunda da tamamlayabilirsiniz.
11. SHORT CUT (Kısa Yol); Bu düğme, istenilen ayara hızlıca geçmek için
kullanılır. İstediğiniz parametreleri (çalışma modu, sıcaklık, fan hızı, turbo, uyku,
hava akışı vb.) ayarlamak için SHORT CUT (Kısa Yol) düğmesine uzun basarsanız,
T (Kısa Yol)
düğmesine tekrar basarsanız, ekranda herhangi bir gösterim olmaz ve
gerçerli ayar parametreleri saklanır. SHORT CUT (Kısa Yol) düğmesine her
zamanlayıcı, saat ve tuş takımı kilitleme fonksiyonlarının parametrelerini
saklamaz.
12. 8˚C HEAT (8˚C Isıtma); Bu düğme, 8˚C Isıtma fonksiyonunu başlatmak veya
durdurmak için kullanılır.
13. SHIFT (Geçiş); Bu düğme, birleşik düğmenin fonksiyonları arasında geçiş
yapmak için kullanılır.

12
KULLANICI KILAVUZU
SLEEP – Uyku
CLEAN – Temizle
FRESH – Taze
FOLLOW ME – Beni İzle
LAMP – Lamba
HOLD – Kilitle
SHIFT – Geçiş; düğmesine basıldığında sağ ok göstergesi yanıp söner, birleşik
düğmeye basınca mevcut ikinci düğmenin fonksiyonu kullanılabilir. SHIFT (Geçiş)
düğmesine tekrar basıldığında ya da 30 dakika içinde hiçbir düğmeye
basılmadığında, sağ ok göstergesinin yanıp sönmesi durur ve birleşik düğmeye
basıldığında ilk düğme fonksiyonu geçerli olur.
14. SLEEP/CLEAN (Uyku/Temizlik); Bu düğme, birleşik bir düğmedir. Bu düğme
genelde uyku fonksiyonu için kullanılır. SHIFT (Geçiş) düğmesine basıldığında ise
bu düğme temizlik fonksiyonunu devralır. Temizlik fonksiyonu, sadece uzaktan
kumanda kapalı iken geçerlidir. Uyku fonksiyonunu ayarlamak ya da iptal etmek
için SLEEP (Uyku) düğmesine basın. Uyku fonksiyonunu ayarladıktan sonra,
nksiyonu
ayarlanmışsa, uyku fonksiyonu iptal edilir. CLEAN (Temizlik) düğmesi, sadece
uzaktan kumanda kapalı iken geçerlidir. Diğer durumlardayken bu düğmeye
basıldığında hiçbir sinyal gönderilmez. Uzaktan kumanda kapalı iken, bu düğmeye
basarak makineyi açabilirsiniz. Uzaktan kumanda 25˚C ve yüksek fan hızı ayarı ile
soğutma modunda çalışmaya başlar.
15. LAMP/HOLD (Lamba/Kilitle); Bu düğme, birleşik bir düğmedir. SHIFT
(Geçiş) düğmesine basıldığında, LAMP (Lamba) ve HOLD (Kilitle) arasında geçiş
yapılır. Lamba fonksiyonu için, bu düğmeye basıldığında lamba fonksiyonu
ekranda hiçbir şey gösterilmez. Kilitle fonksiyonu içi, bu düğmeye basıldığında tuş
takımı kilitlenir veya tuş takımının kilidi açılır.
anormal bir görüntüleme olursa veya anormal bir fonksiyon meydana gelirse, bu
elektriğin ilk açıldığı başlangıç durumuna döner.
17. FRESH/FOLLOW ME (Taze/Beni İzle); Bu düğme, birleşik bir düğmedir.
SHIFT (Geçiş) düğmesine basıldığında, FRESH (Taze) ve FOLLOW ME (Beni İzle)
a veya iptal
edildiğinde ekranda hiçbir ikon gösterilmez.
18. C/F ; Bu düğme, uzaktan kumanda ekranındaki sıcaklık gösteriminde

13
KULLANICI KILAVUZU
Soğutma ve ısıtma işlemi sırasında, TURBO düğmesine basıldığında hava oranı yüksek
olarak ayarlanabilir. TURBO düğmesine tekrar basıldığında, TURBO durabilir.
Turbo İşlemi
Kapanma Zamanını Ayarlama
Ünitenin kapanacağı zamanı ayarlayarak klimanın istediğiniz bir zamanda kapanmasını
sağlayabilirsiniz.
anudom amnapak ılnamaz amilk ,nısab enisemğüd )ıcıyalnamaZ( REMIT ,nekrışılaç amilK.1
2. TIMER (Zamanlayıcı) düğmesine basılı tutun ve klimanın kapanacağı zamanı ayarlayın.
sıraya göre değişir:
1 2 ... 24 İptal (Gösterim yok) 1
3. Kapanma zamanı ayarı yapıldıktan sonra, ekranda görüntülenen süre geçen her bir saat
için 1 düşer. Görüntülenen süre, zamanlanmış kapanma öncesinde
Açma Zamanını Ayarlama
Ünitenin açılacağı zamanı ayarlayarak klimanın istediğiniz bir zamanda çalışmasını
sağlayabilirsiniz.
1. Klima bekleme modundayken, TIMER (Zamanlayıcı) düğmesine basın. Klima zamanlı
2. TIMER (Zamanlayıcı) düğmesine basılı tutun ve klimanın açılacağı zamanı ayarlayın.
sıraya göre değişir:
1 2 ... 24 İptal (Gösterim yok) 1
3. Kapanma zamanı ayarı yapıldıktan sonra, ekranda görüntülenen süre geçen her bir saat
için 1 düşer. Görüntülenen süre, zamanlanmış kapanma öncesinde
İptal Prosedürü
Ekrandaki gösterim 24 saat olduğunda, TIMER (Zamanlayıcı) düğmesine tekrar basarak
zamanlama modunu silebilirsiniz.
Zamanlayıcının Çalışması
Yöntem 1: Manuel Ayarlama
Kanadı elinizle ayarlayarak direkt sol/sağ hava akış yönünü ayarlayabilirsiniz.
Yön ayarlaması yapılırken klima mutlaka kapalı olmalıdır.
(Üç Boyutlu Hava Akış Modeli)
AIR FLOW (Hava Akışı) düğmesine basarsanız, salınım kanatları
yönde hava vermeye başlar.
Sol/Sağ Hava Akış Yönünün Ayarlanması

• Uyku modu uyumaya hazırlanırken kullanılabilir. Eğer bu mod gün boyunca kullanılırsa, ortam sıcaklığı çok yüksek
olacağından kapasite düşer. (SOĞUTMA MODU)
• Soğutma işlemi sırasında oda sıcaklığı, makine uyku modunda çalışmaya başladıktan sonra kademeli olarak 2˚C
•Isıtma işlemi sırasında oda sıcaklığı, makine uyku modunda çalışmaya başladıktan sonra kademeli olarak 5˚C
Not:
14
KULLANICI KILAVUZU
Bu modu uyurken vs. çalışma sesini azaltmak için de kullanabilirsiniz.
SLEEP (Uyku) düğmesine tekrar basıldığında, bu mod iptal edilir.
Uyku İşlemi
sinyal alamaz duruma
ğı kaydırarak açın ve iki
yeni pil takın.
•Takılan yeni piller, eski pillerle aynı türden olmalıdır.
•Eğer uzaktan kumanda uzun süre kullanılmayacaksa, elektrolit
•Eğer uzaktan kumanda normal bir şekilde çalışmıyorsa, ekranı temizlemek için pilleri
çıkarabilirsiniz.
Arka kapağı yana kaydırın Ön kapağı yana kaydırın

15
KULLANICI KILAVUZU
Temel Prensipler ve Performanslar
•Makineler dışarıdaki havadan ısıyı alarak, odadaki havayı ısıtmak için bu havayı içeriye
aktarır. Bu ısı pompası özelliğiyle sağlanan ısıtma kapasitesi, dışarıdaki havanın sıcaklığına
zamanla yükselir.
•Dışarıdaki hava sıcaklığı çok düşük olduğunda, sistem başka ısıtma cihazlarıyla birlikte
kullanılabilir. Ancak güvenliği sağlamak ve meydana gelebilecek kazaları önlemek için, iyi bir
havalandırma sağlanmalıdır.
Buz Çözme
Dışarıdaki hava sıcaklığının çok düşük ve nem oranın çok yüksek olduğu durumlarda, dış
ünitenin ısı eşanjöründe donma yaşanır. Bu durum, ısıtma performansı verimliliğinde
çözme işlemi yapılması için ısıtma sistemi, 5 - 10 dakika durdurulur.
•Hem iç ünite hem de dış ünitenin fanları durur.
•Buz çözme işlemi sırasında, hızlı buz çözme nedeniyle dış üniteden bir miktar buhar
çıkabilir. Bu bir performans arızası değildir.
•Buz çözme işlemi tamamlandıktan sonra, ısıtma işlemi devam eder.
Isıtma İşlemlerinin Özellikleri

Bakım ve Temizlik
Çalışma Mevsiminden Önce
Çalışma Mevsiminden Sonra
Çalışma Mevsiminde
16
KULLANICI KILAVUZU
En iyi performansı korumak ve olası arızaları önlemek için düzenli olarak üniteyi temizleyin.
İç ve dış ünitelerin giriş ve çıkış
deliklerinde, blokaja neden olan
herhangi bir şeyin olup olmadığını
kontrol edin.
1.
Montaj standının paslanıp
paslanmadığını ya da aşınıp
aşınmadığını kontrol edin.
2.
Makinenin
düzgünce
topraklanmış
olup olmadığını
kontrol edin.
3.
Hava filtresinin temiz olup
olmadığını kontrol edin.
4.
5.
Pilleri uzaktan kumandaya takın
6.
Hava filtresini üniteden çıkarın.
• Izgaranın alt kısımlarına hafifçe
• Hava filtresini
nazikçe yukarı doğru
iterek kendinize
doğru çekin.
1.
Hava filtresi eleğini temizleyin.
Eleğin çok kirli olması durumunda,
yaklaşık 30˚C ılık suda yıkayarak
kurumaya bırakın.
• Eleği yıkamak için kaynar su kullanmayın.
• Eleği ateşe tutarak kurutmaya çalışmayın.
• Eleği çekerken çok fazla kuvvet kullanmayın.
hava filtresi temizlenmelidir.
2.
Hava filtresi eleğini yerine takın.
durumunda, makinenin iç kısmı kirleneceğinden
hem makine performansı düşecek hem de ünite
3.
Klimanın dış kısmını temizlemek için,
yumuşak ve kuru bir bezle ovun veya
elektrikli süpürge kullanın.
4.
Eğer klima çok kirli ise, yumuşak bir
bez ve ev kullanımına uygun nötr bir
deterjan yardımıyla temizleyin.
5.
temizlenmesi önerilir.
Not:
Topraklama
Terminali
Ünitelerin iç kısmını kurutmak için, sıcaklığı 30˚C olarak ayarlayın ve
1.
çalışmadığı mevsimlerde fişinin çekilmesi önerilir.
2.
Hava filtresi eleğini temizleyin ve temizlik sonrasında yerine takın.
3.
İç ünite ve dış üniteyi temizleyin.
4.
Uzaktan kumandanın pillerini çıkarın.
5.

Problemler İçin Çözüm Önerileri
17
KULLANICI KILAVUZU
TIMER (Zamanlayıcı) yanlış
ayarlanmış olup olmadığını
kontrol edin.
Zaman ayarı
ON (Açma)
ayarında
olmalıdır.
Eletrik fişinin prize takılı olup
olmadığını
kontrol
edin.
atmış bir
sigorta olup
olmadığını
kontrol
edin.
Klima çalışmıyor
Hava filtresinin çok kirli veya
kontrol edin.
Oda sıcaklığı
ayarının
uygun olup
olmadığını
kontrol edin.
Pencere ve kapıların açık olup
olmadığını
kontrol
edin.
Klimanın ısıtma ve soğutma performansı yetersiz
Odadaki insan sayısının çok
fazla olup
olmadığını
kontrol
edin.
Odada
herhangi bir
ısı kaynağı
olup
olmadığını
kontrol edin.
Odaya direkt olarak güneş ışığı
girip girmediğini kontrol edin.
Klimanın soğutma performansı yetersiz
Sigorta veya devre kesici sık Elektrik fişi veya
elektrik kablosu
aşırı sıcaksa
Elektrik fişiyle
veya elektrik
kablosuyla
ilgili sorunlar
varsa
TV, radyo veya diğer
cihazlarda arıza oluşuyorsa
3 dakika beklendikten sonra bile çalışma düzgün olmuyorsa
ve arıza durumu ortadan kalkmıyorsa
Anahtar düzgün çalışmıyorsa Çalışma sırasında anormal
gürültüler geliyorsa

Klima havayı, ısıtma işleminin
başlangıcında üfleyemez.
Bazı modellerde, soğutma işlemlerinde
klima kapandıktan sonra hava üfleme
hemen durdurulamaz.
Isıtma işlemlerinde klima, 6 ile 12
dakika boyunca hava üfleyemez.
kaynağının fişten çekilmesi durumunda
Hava çıkış ızgaralarında nem birikir.
Uzaktan kumanda sinyalleri çalışmıyor.
Güç geri gelse bile çalışma yeniden
Klima kurutma işleminde hava üfleyemez.
Soğutma işlemlerinde buğu çıkar.
Koku, klimadan dışarıya verilir.
koruma amacıyla 3 dakika beklenmelidir.
Mikrobilgisayarda kayıtlı olan 3 dakikalık bekleme
hariç, bu fonksiyon çalışmaz.
HOT KEEP (Sıcak Tut)
Klimanın hava üflemesi, iç ünite ısı eşanjörünün
ısınmasına kadar soğuk hava üflememesi için
durdurulur. ( 2 ile 5 dakika)
geçmeden kapanmaz.
Dış hava sıcaklığı düşük ve nem oranı yüksek
bekleyin.
Nem alma sonucunda buharlaşmayı önlemek ve enerji
tasarrufu yapmak için, bazen iç ünite fanı durur.
Bazen odanın sıcaklık ve nem seviyesi çok yüksek
olması durumunda, bu durum mydana gelir; ancak
sıcaklık ve nemin düşmesi ile kaybolur.
Klimanın çalışma sırasında üflenen hava koku
ürünü gibi maddelerden kaynaklanıyor olabilir.
Soğutucunun ünitenin içinde dolaşması nedeniyle
Klima gövdesi üzerinde
bulunan sinyal alıcısı direkt
güneş ışığına veya güçlü
ışıklara maruz kalıyorsa,
uzaktan kumanda sinyalleri
algılayamayabilir. Bu
durumda güneş ışığını ve
güçlü ışıkları engelleyin.
Ünitenin uzun süre yüksek neme sahip bir ortamda
kaldıktan sonra çalışması durumunda, hava
ızgaralarında nem oluşur ve bu nem damlar.
düğmesi
yansa bile)
Klima Kullanılırken Bilinmesi Gerekenler
KULLANICI KILAVUZU
18

nda ölçülen değerlerdir.
Not:
19
Kapasite
(Ph-V-Hz) Volt ve Frekans
Mod
(W) Kapasite
(W) Güç Girişi
(A) Akım Girişi
Çalışma Sıcaklığı
SEER/SCOP(W/W)
Isıtma İklim Bölgeleri
(W) Dizayn Yükü
T biv.(℃) Isıtma Dengesi Noktası Sıcaklığı
T ol.(℃) Isıtma Limit Çalışma Sıcaklığı
(W) Kapalı Termostat Modu
(W) Hazırda Bekleme Modu
Gaz Kelebeği Tipi
Yıllık Tük apasitesi (KW)
(L/h) Nem Alma
Model
Tip (Döner/Piston/Sarmal)
Marka
Model
Güç Tipi
(W) Power Girişi
(uF) Kapasitör
İç Ünite Fan Hızı RPM
(Yüksek/Orta/Düşük)
(m3/h) İç Ünite
Hava Sirkülasyonu
(mm) Net Ölçü (EnxGenişlikxBoy)
(mm) Paketli Ölçü (EnxGenişlikxBoy)
(Kg) Net/ Brüt Ağırlık
(dB/A) Gürültü Ses
Basıncı Seviyesi
(dB/A) Ses Gücü Gürültüsü
Model
Güç Tipi
(W) Power Girişi
(uF) Kapasitör
İç Ünite Fan Hızı RPM
(Yüksek/Orta/Düşük)
(mm) Net Ölçü (EnxGenişlikxBoy)
(mm) Paketli Ölçü (EnxGenişlikxBoy)
(Kg) Net/Brüt Ağırlık
(dB/A) Gürültü Ses
Basıncı Seviyesi
(dB/A) Ses Gücü Gürültüs ü
Soğutucu Tipi
Soğutucu Modu
Uygulanabilir İklim Türleri
(mm) Sıvı Tara /
Gaz Tara zunluk
Max. Soğutucu Akışkan Boru
Uzunluğu/ Max. Seviye Fark ı
Güç Kablosu
(Hat Numarası Ha
Çapı X Uzunluğu )
İç ve Dış Bağla u
(Hat Numarası Ha
Çapı X Uzunluğu)
Model
9000 BTU
1-220-240/50
12000 BTU
1-220-240/50
Soğutma
2500W(1500~3200)
670W(390~1110)
3.0A(1.9A~4.8A)
-15˚C ile 46˚ C
6.5/A++
/
2500
/
/
30
0,5
Kapiler
136 837
ASK89D53UEZ
Rotary
GMCC
YDK-16-4 9
AC
16
1
1250/1100/850
500
780×276×202
870×367×283
10/12
29~37
39~47
D-280-25-8A\280-315V
DC
25
/
850
715×235×540
851×335×600
27/29
53
63
R410A/700 g
T1
(φ6.0＋φ9.52）× 3500
15/5
3 × 1.5mm2 × 2000mm
4 × 1.5mm2 × 4580mm
Isıtma
2500W(1480~3350)
660W(320~940)
2.9A(1.6A~4.1A)
-15˚C ile 46˚ C
4.2/A+
Ortalama
2500
-7
-15
COPATouch Line 09
İç Ünite
Dış Ünite
Fan
Motor
Fan
Motor
Kompre
sör
Soğutucu
Borulama
/Bağlan
Kablosu
Soğutma
3500W(1600~3950)
1090W(450~1400)
4.9A(2.1A~6.9A)
-15˚C ile 46˚ C
6.3/A++
/
3600
/
/
30
0,5
Kapiler
201 990
1,2
ASK103D53UFZ
Rotary
GMCC
YDK-16-4 9
AC
16
1
1250/1100/850
600
780×276×202
870×367×283
10/12
29~39
39~49
D-280-25-8A\280-315V
DC
25
/
850
715×235×540
851×335×600
53
63
R410A/940 g
T1
(φ6.0+φ9.52) × 3500
15/5
3 × 1.5mm2 × 2000mm
4 × 1.5mm2 × 4580mm
Isıtma
3600W(1550~4250)
990W(370~1270)
4.5A(1.7A~6.2A)
-15˚C ile 46˚ C
4.2/A+
Ortalama
3000
-7
-15
COPA Touch Line 12
18000 BTU
1-220-240/50
Soğutma
5100(1600~5900)
1600(400~1950)
7.0(1.7~8.5)
-15˚C ile 46˚ C
6.1/A++
/
5100
/
/
60
0,5
Kapiler
290 1554
1,81
ATD141RDPA8JT
Rotary
HIGHLY
AC
65
2,5
1000
14/17
DR-9538-722A
DC
57
/
850
850×295×605
40/45
55
65
T1
(φ6.0＋φ12) × 5000
15/5
3 × 2.5mm2 × 2500mm
4 × 1.5mm2 × 6080mm
Isıtma
5200(1350~6100)
1610(370~1850)
7.0(1.6~8.1)
-15˚C ile 46˚ C
4.2/A+
Ortalama
4600
-7
-15
COPA Touch Line 18
24000 BTU
1-220-240/50
Soğutma
7000(2500~7200)
2260(580~2950)
9.8(2.5~12.9)
-15˚C ile 46˚ C
5.8/A+
/
7000
/
/
80
0,5
Kapiler
423 2000
2,42
Rotary
HIGHLY
AC
DC
100
/
850
T1
15/5
3 × 2.5mm2 × 2500mm
4 × 2.5mm × 6500mm
Isıtma
7000(2300~7500)
2190(530~2950)
9.5(2.3~12.7)
-15˚C ile 46˚ C
4.1/A+
Ortalama
5800
-7
-15
COPA Touch Line 24
27/29
950×313×240
1045×403×330
41~45
51~55
970×395×690
R410A/1400g
RPG50A-3(PG motor)
1250
ATL165SDNC9AU1
RPG50A-1
85
2,5
1350
1055×313×240
×400×328
16/19
41~47
51~57
MDR-9538-901M
× ×
990×410×
52/57
58
70
R410A/1700g
(φ9.5+φ15.88) × 5000
