CORBERO EX60B Manual

MANUALE DI INSTALLAZIONE, USO E MANUTENZIONE I
INSTALLATION, USE AND MAINTENANCE HANDBOOK GB
MANUEL D’INSTRUCTIONS POUR L’INSTALLATION, L’EMPLOI ET L’ENTRETIEN F
HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG D
INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD NL
MANUAL DE INSTRUCCIONES, USO Y MANTENIMIENTO E
MANUAL DE INSTRUÇÕES, UTILIZAÇÃO E MANUTENÇÃO P

2
Contenuti - Contenents
GENERALITÀ ................................................................................................... 6
1 - AVVERTENZE PER LA SICUREZZA.................................................................. 6
2 - INSTALLAZIONE ........................................................................................... 6
2.1 - Apertura e rimozione della griglia di aspirazione ............................................................... 6
2.2 - Installazione sottopensile .............................................................................................. 7
2.3 - Installazione a muro ..................................................................................................... 7
2.4 - Scelta della versione .................................................................................................... 8
2.5 - Connessione elettrica e controllo funzionale ..................................................................... 8
3 - FUNZIONAMENTO ........................................................................................ 9
4 - MANUTENZIONE E PULIZIA .......................................................................... 9
4.1 - Filtro antigrasso .......................................................................................................... 9
4.2 - Filtro al carbone attivo ............................................................................................... 10
4.3 - Illuminazione .............................................................................................................10
4.4 - Pulizia...................................................................................................................... 10
GENERAL INFORMATION ................................................................................. 11
1 - SAFETY WARNINGS ................................................................................... 11
2 - INSTALLATION INSTRUCTIONS .................................................................... 12
2.1 - Instructions for opening and removing the metal grille panel ............................................ 12
2.2 - Wall cabinet fixing ..................................................................................................... 12
2.3 - Wall mounting .......................................................................................................... 12
2.4 - Choice of operating mode ........................................................................................... 13
2.5 - Electrical connection and working test .......................................................................... 13
3 - OPERATION ............................................................................................... 14
4 - MAINTENANCE AND CLEANING .................................................................. 14
4.1 - Grease filter .............................................................................................................14
4.2 - Charcoal filter ...........................................................................................................15
4.3 - Worktop illumination .................................................................................................. 15
4.4 - Cleaning ..................................................................................................................15

Sommaire - Inhalt
GENERALITES ................................................................................................. 16
1 - CONSEILS CONCERNANT LA SECURITE ....................................................... 16
2 - MONTAGE ................................................................................................. 17
2.1 - Ouverture et enlèvement de la grille d’aspiration ............................................................ 17
2.2 - Installation au dessous d’un meuble ............................................................................. 17
2.3 - Installation au mur..................................................................................................... 17
2.4 - Choix de la version .................................................................................................... 18
2.5 - Raccordement électrique et contrôle fonctionnel ............................................................ 18
3 - FONCTIONNEMENT .................................................................................... 19
4 - ENTRETIEN ET NETTOYAGE ......................................................................... 19
4.1 - Filtre à graisse ......................................................................................................... 19
4.2 - Filtre à charbon actif ................................................................................................. 20
4.3 - Eclairage .................................................................................................................. 20
4.4 - Nettoyage ................................................................................................................ 20
ALLGEMEINES ................................................................................................ 21
SICHERHEITSHINWEISE .................................................................................. 21
MONTAGE ................................................................................................. 22
Elektrischer Anschluß und Funktionskontrolle ......................................................................... 23
Bedienung ................................................................................................. 24
Umluft ................................................................................................. 24
Wartung ................................................................................................. 24
1 - Fettfilter ................................................................................................................ 24
2 - Aktiv-Kohlefilter (beim Kundendienst oder im Zubehörhandel erhältlich) ................................. 25

4
ALGEMEEN ................................................................................................. 27
1 - VEILIGHEIDSMAATREGELEN ....................................................................... 27
2 - AANWIJZINGEN VOOR DE INSTALLATIE ....................................................... 28
2.1 - Openen en verwijderen van het rooster ......................................................................... 28
2.2 - Montage onder een keukenkastje ................................................................................. 28
2.3 - Montage aan de wand ............................................................................................... 28
2.4 - Keuze afzuigen of cirkuleren ........................................................................................ 29
2.5 - Elektrische aansluiting en controle van de werking .......................................................... 29
3 - HET GEBRUIK ............................................................................................ 30
4 - ONDERHOUD ............................................................................................. 30
4.1 - Het filter .................................................................................................................. 30
4.2 - Het koolstoffilter ....................................................................................................... 31
4.3 - De verlichting ........................................................................................................... 31
4.4 - Schoonmaken ........................................................................................................... 31
GENERALIDADES ............................................................................................ 32
1 - NORMAS DE SEGURIDAD ........................................................................... 32
2 - INSTALACION ............................................................................................ 32
2.1 - Apertura y extracción de la rejilla de aspiración ............................................................. 32
2.2 - Instalación de la campana debajo de un armario de cocina .............................................. 33
2.3 - Fijación a la pared ..................................................................................................... 33
2.4 - Elección de la versión ................................................................................................. 34
2.5 - La conexión elétrica se puede realizar .......................................................................... 34
3 - FUCIONAMIENTO ....................................................................................... 35
4 - MANTENIMIENTO Y LIMPIEZA .................................................................... 35
4.1 - Filtro antigrasa ......................................................................................................... 35
4.2 - Filtro de carbón activo ............................................................................................... 36
4.3 - Iluminación ...............................................................................................................36
4.4 - Limpieza ..................................................................................................................36
Inhoud - Contenidos

5
INFORMAÇÕES GERAIS ................................................................................... 37
1 - PRECAUÇÕES DE SEGURANÇA.................................................................... 37
2 - INSTALAÇÃO.............................................................................................. 38
2.1 - Abertura e remoção da grelha de aspiração ................................................................. 38
2.2 - Instalação por baixo do móvel suspenso ....................................................................... 38
2.3 - Instalação na parede ................................................................................................. 38
2.4 - Escolha da versão ..................................................................................................... 39
2.5 - Ligação eléctrica e controlo do funcionamento............................................................... 39
3 - FUNCIONAMENTO ...................................................................................... 40
4 - MANUTENÇÃO E LIMPEZA .......................................................................... 40
4.1 - Filtro antigordura ...................................................................................................... 40
4.2 - Filtro a carvão activo ................................................................................................. 41
4.3 - Iluminação ............................................................................................................... 41
4.4 - Limpeza ...................................................................................................................41
Conteúdos

6
Parte 1ª - ISTRUZIONI PER L’INSTALLAZIONE
GENERALITÀ
Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura
posizionato a ridosso di una parete. Può essere utilizzata in versione aspirante (eva-
cuazione esterna), oppure in versione filtrante (riciclo interno). Le migliori prestazio-
ni si ottengono nella versione aspirante: tuttavia nel periodo invernale può essere
conveniente utilizzare la cappa in versione filtrante per evitare dispersioni di calore.
Si raccomanda che l’installazione ven a effettuata da personale specializzato,
rispettando tutte le prescrizioni delle autorità competenti relative allo scarico
dell’aria da evacuare. Il produttore declina qualsiasi responsabilità per danni
dovuti ad installazione non corretta o non conforme alle re ole dell’arte.
1 - AVVERTENZE PER LA SICUREZZA
1.1 - Non colle are la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie,
caminetti, ecc...).
1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella tar hetta posta
all’interno della cappa.
1.3 - Colle are la cappa alla rete interponendo un interruttore bipolare con apertura dei
contatti di almeno 3 mm.
1.4 - Per cappe provviste di terra, accertarsi che l’impianto elettrico domestico arantisca un
corretto funzionamento.
1.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere colle ate con una
spina con messa a terra, ma vanno colle ate con una semplice spina bipolare.
1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.
1.7 - Non fare cucine alla fiamma sotto la cappa.
1.8 - Controllare le fri itrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.
1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio to liendo la spina o a endo sull’interruttore enerale.
1.10- Nel caso in cui nella stanza ven ano utilizzati sia la cappa che apparecchi non azionati
da ener ia elettrica (ad esempio apparecchi utilizzatori a as), si deve provvedere ad
una aerazione sufficiente dell’ambiente. Un uso proprio e senza rischi si ottiene quando
la depressione massima del locale non supera 0,04 mBar; si evita in questo modo un
ritorno dei as di scarico.
2 - INSTALLAZIONE
Alcuni sistemi di installazione prevedono l’apertura e la rimozione della griglia di
aspirazione.
2.1 - Apertura e rimozione della griglia di aspirazione
Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore
della cappa. Aprire la visiera. La griglia scenderà ruotando intorno ai due perni po-

7
Parte1
a
- ISTRUZIONI PER L’INSTALLAZIONE
steriori. Con griglia aperta e verticale, far scorrere il perno posteriore di destra in
avanti lungo l’asola laterale fino a provocarne la fuoriuscita.
2.2 - Installazione sottopensile
a) Pensile preforato: collegare la cappa al pensile attraverso i fori predisposti sulla
base del pensile, utilizzando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario aprire
la griglia.
b) Pensile non forato:
b.1 - Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate
su di essa.
b.2 -Se non c’è maschera, aprire la griglia, appoggiare la cappa contro la base del
pensile e avvitare dall’interno direttamente al legno con viti ,5 x 16, non in dotazio-
ne.
2.3 - Installazione a muro
a) Con l’ausilio della eventuale maschera di foratura fare 2 fori Ø 8 nel muro, applicare
i due tasselli, inserire due viti 4,2 x 44,4 lasciando 5 mm non avvitati, rimuovere la
griglia di aspirazione, agganciare la cappa alle due viti negli appositi fori asolati
posteriori e procedere dall’interno al serraggio completo delle viti.

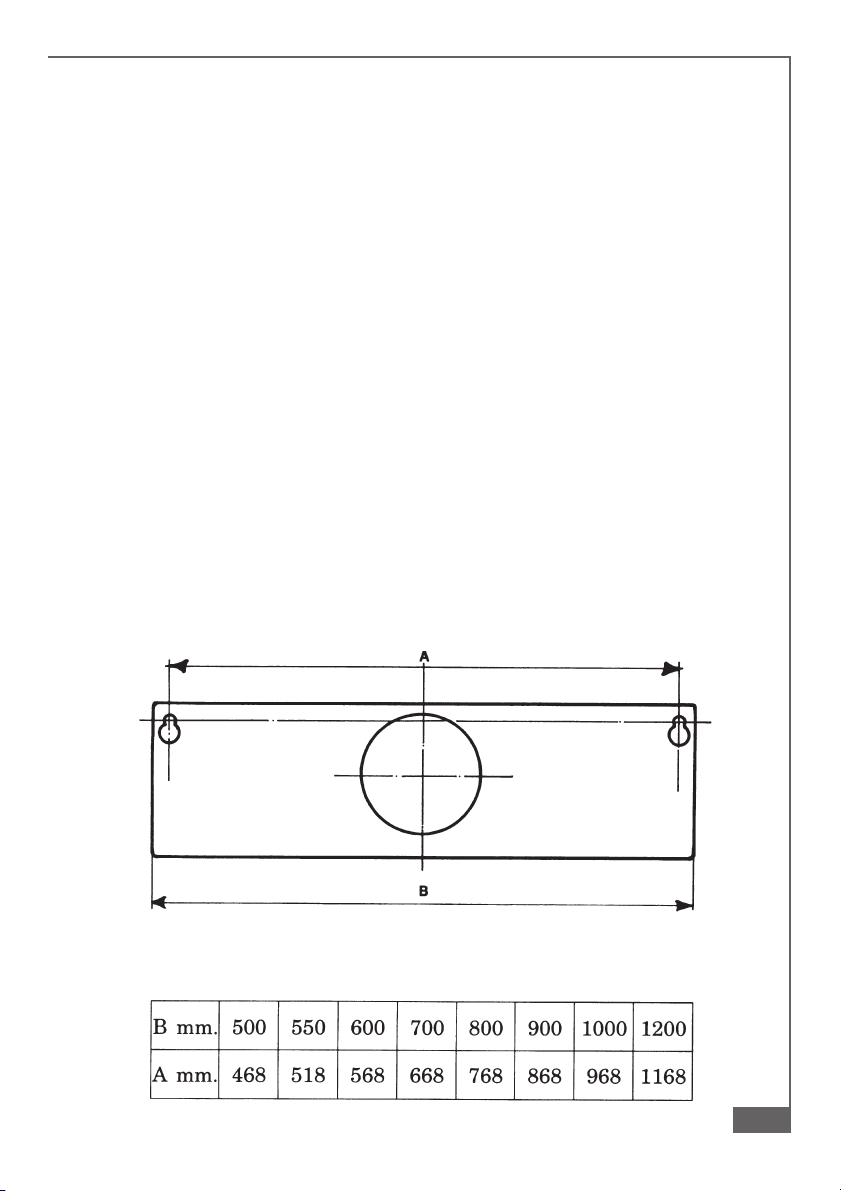

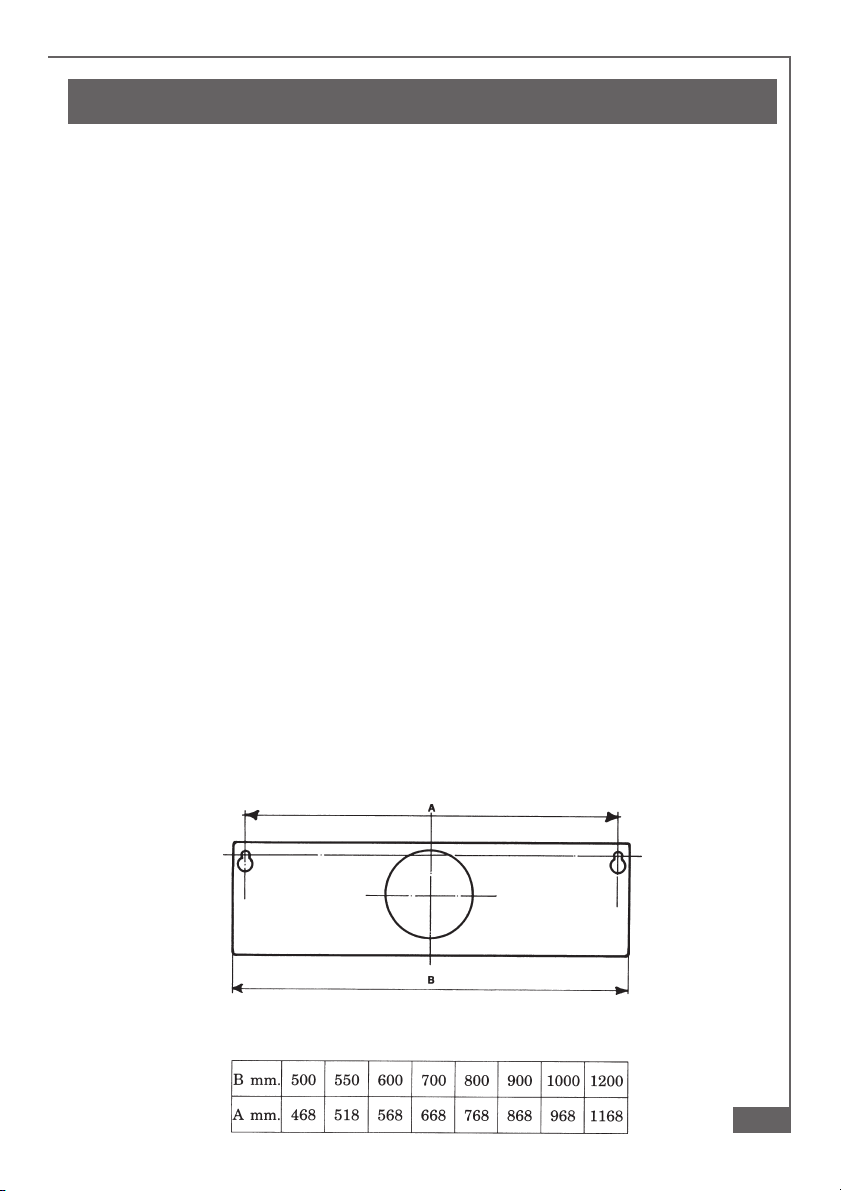

b) Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed inserire tasselli e
viti, procedendo come paragrafo a.
c) Per una installazione a muro tramite staffe (opzionali), attenersi alle istruzioni ripor-
tate nella apposita maschera abbinata.
d) Rispettare l’avvertenza 1. 6 .

8
Parte 1ª - ISTRUZIONI PER L’INSTALLAZIONE

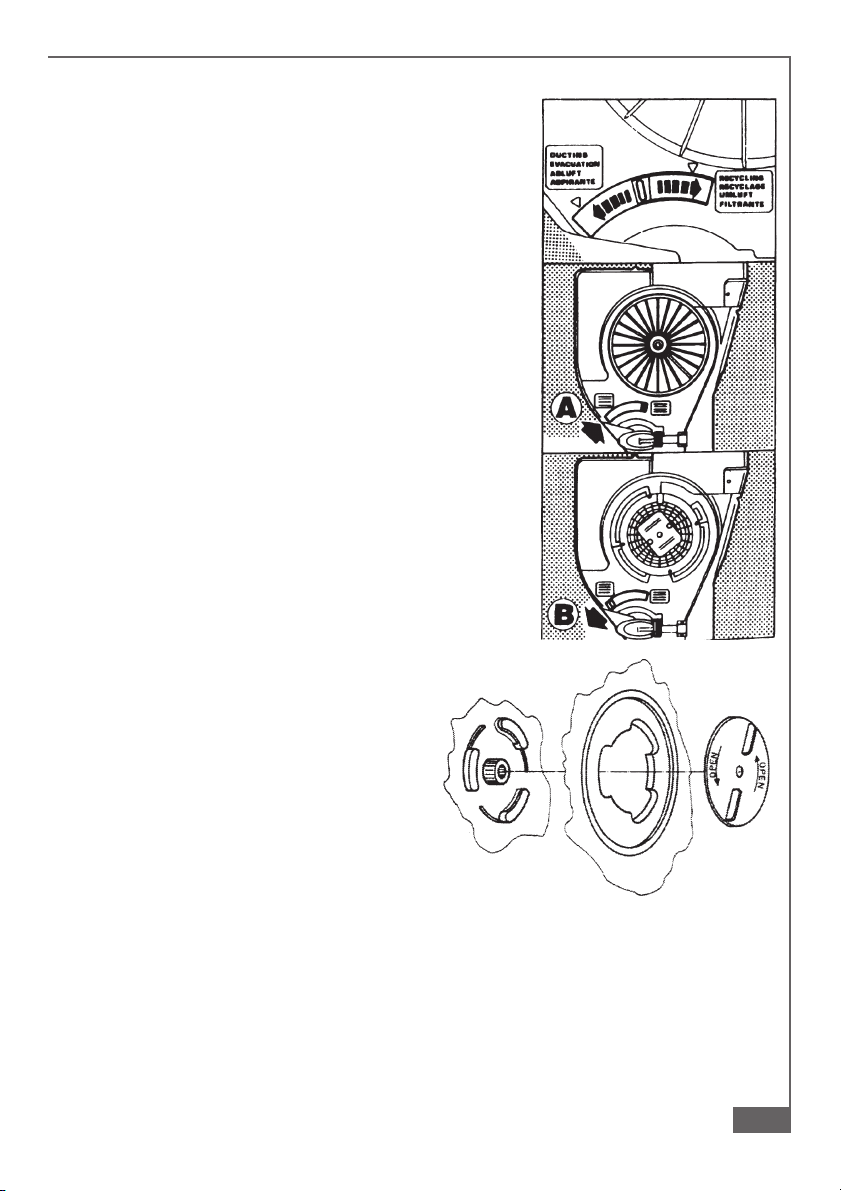

2.4 - Scelta della versione
a) Aspirante
Aprire la griglia di aspirazione e posizionare la leva o
l’indice della manopola sulla posizione «aspirante» al
fondo della sua corsa (B). Eliminare, se applicata, la
cartuccia di carbone attivo, svitando il pomello cen-
trale o ruotando lentamente in senso antiorario per
sganciare l’attacco centrale a baionetta. Collegare la
tubazione esterna alla flangia Ø 100 mm (o Ø 120
mm su alcuni modelli) posizionata sulla uscita supe-
riore o posteriore secondo necessità. Applicare il tap-
po nel foro rimasto libero. Rispettare tassativamente
l’avvertenza 1.1.

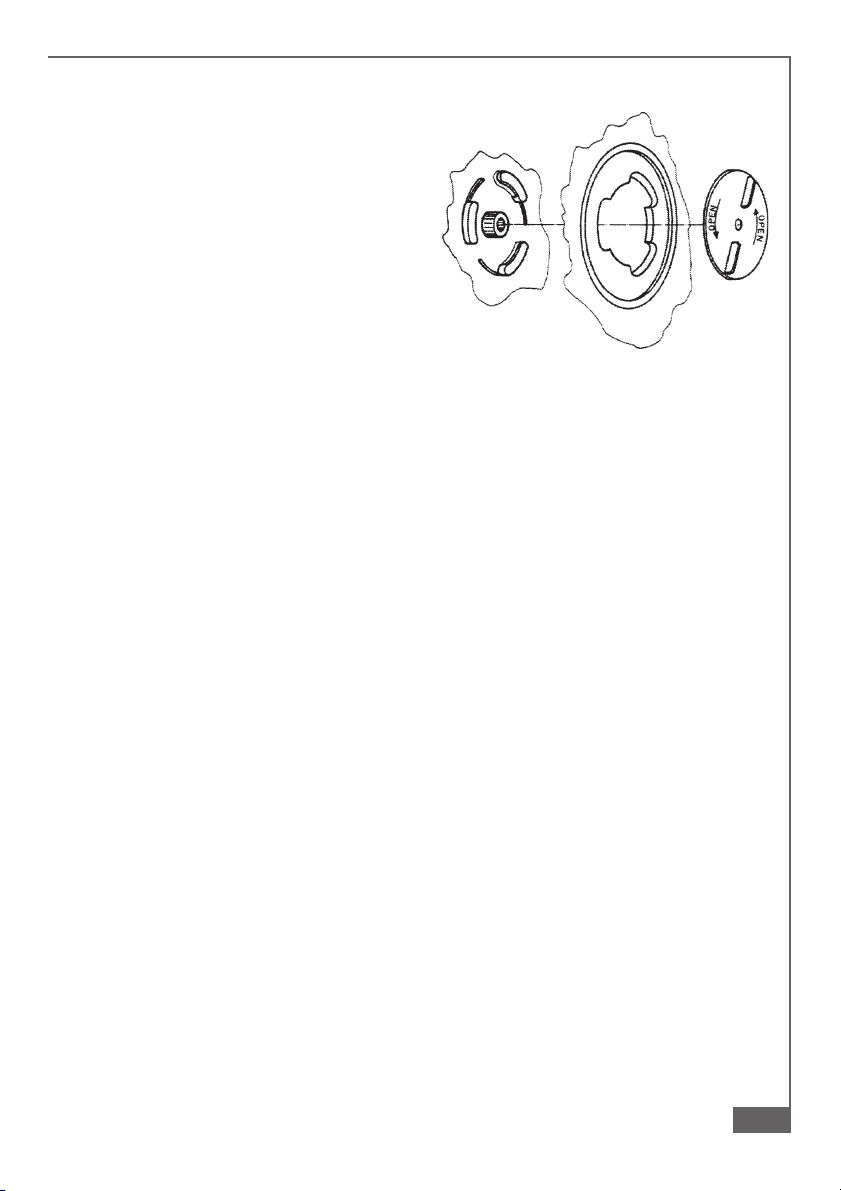

b) Filtrante
Aprire la griglia di aspirazione e posizionare la leva o
l’indice della manopola nella sua posizione filtrante al

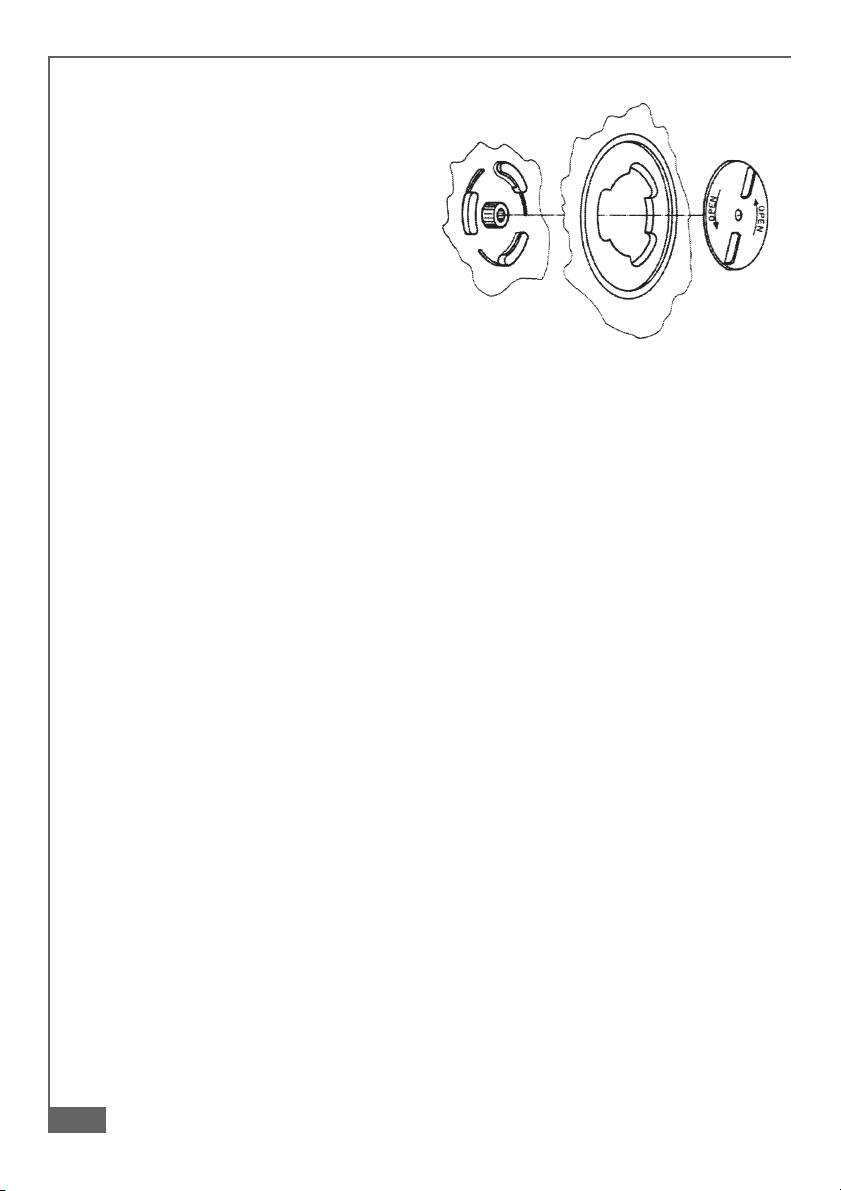

fondo della sua corsa (A). Applicare la cartuccia di
carbone attivo al supporto motore con il pomello me-
tallico centrale o ruotando lentamente in senso orario
per agganciare l’attacco centrale a baionetta. La tu-
bazione esterna, se c’è, può rimanere collegata.
2.5 - Connessione elettrica e controllo
funzionale
1 - È necessario rispettare scrupolosamente
le avvertenze 1.2, 1. , 1.4 e 1.5 del para-
grafo 1 relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verifi-
care il corretto funzionamento di illumina-
zione, accensione del motore, cambio
delle velocità.

9
Parte 2ª - ISTRUZIONI PER L’USO E LA MANUTENZIONE
3 - FUNZIONAMENTO
.1 - L’interruttore comanda l’accensione, la regolazione della velocità del motore e l’illu-
minazione del piano di cottura. Per il miglior rendimento dell’apparecchio si consi-
glia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazio-
ne di odori e fumi, e la velocità intermedia o inferiore per un ricambio d’aria silenzio-
so ed economico. È inoltre necessario mettere in funzione la cappa quando si inizia
a cucinare, lasciandola accesa ancora per qualche minuto dopo aver terminato la
cottura.
.2 - Rispettare tassativamente le avvertenze 1. 7 e 1. 8 .
4 - MANUTENZIONE E PULIZIA
Una buona manutenzione garantisce un elevato rendimento, e una lunga durata
della cappa. ATTENZIONE: L’accumulo di grassi all’interno del filtro, oltre a pregiu-
dicare il rendimento dell’apparecchio, può comportare anche rischi di incendio. Si
raccomanda pertanto di attenersi scrupolosamente alle istruzioni sotto indicate.
4.1 - Filtro antigrasso
È il filtro meccanico, fornito in diversi tipi alternativi, che trattiene le particelle di
grasso. È posto all’interno della griglia di aspirazione. Per la manutenzione operare
come segue:
a) Generalità: Indipendentemente dal tipo del filtro, per toglierlo aprire la griglia e ri-
muovere gli appositi fermi in filo metallico.
b) Filtro sottile a perdere (spessore circa 1 mm):
Non lavare, ma sostituire mediamente ogni 2 mesi. Se il filtro è dotato di indicatori
chimici di saturazione sostituire quando:
b.1 - Il colore viola dei puntini visibili dall’esterno si è diffuso su tutta la superficie del
filtro.
b.2 - Il colore rosso delle strisce interne, normalmente non visibile, è diventato visi-
bile dall’esterno.
c) Filtro sintetico a materassino (spessore circa 10 mm): è rigenerabile e deve essere
mediamente lavato ogni 2 mesi in acqua tiepida e detersivo neutro, lasciando asciu-
gare dopo leggera strizzatura su fonte di calore a max 40°C. Sostituire dopo 5 o 6
lavaggi.
d) Filtro metallico multistrato: va lavato mediamente 1 volta al mese in acqua con nor-
male detersivo o in lavastoviglie. Asciugare bene prima di rimontarlo.

10
Parte 2ª - ISTRUZIONI PER L’USO E LA MANUTENZIONE
4.2 - Filtro al car one attivo
È il filtro chimico che trattiene gli odori
nella cappa filtrante. Per rimuoverlo, aprire
la griglia e svitare il pomello centrale me-
tallico o ruotare leggermente in senso
antiorario il filtro fino a sganciare la baio-
netta centrale. Rimontare procedendo in-
versamente. Per un buon rendimento so-
stituire mediamente ogni mesi.
4.3 - Illuminazione
Se una lampada non funziona o smette di funzionare, aprire la griglia di aspirazione
e controllare che sia ben avvitata. Se fosse necessario, cambiarla con un’altra di
pari tipo o potenza.
4.4 - Pulizia
Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l’uso di solventi,
alcool e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispettare l’avver-
tenza 1. 9 , in particolare per l’operazione 4. .
