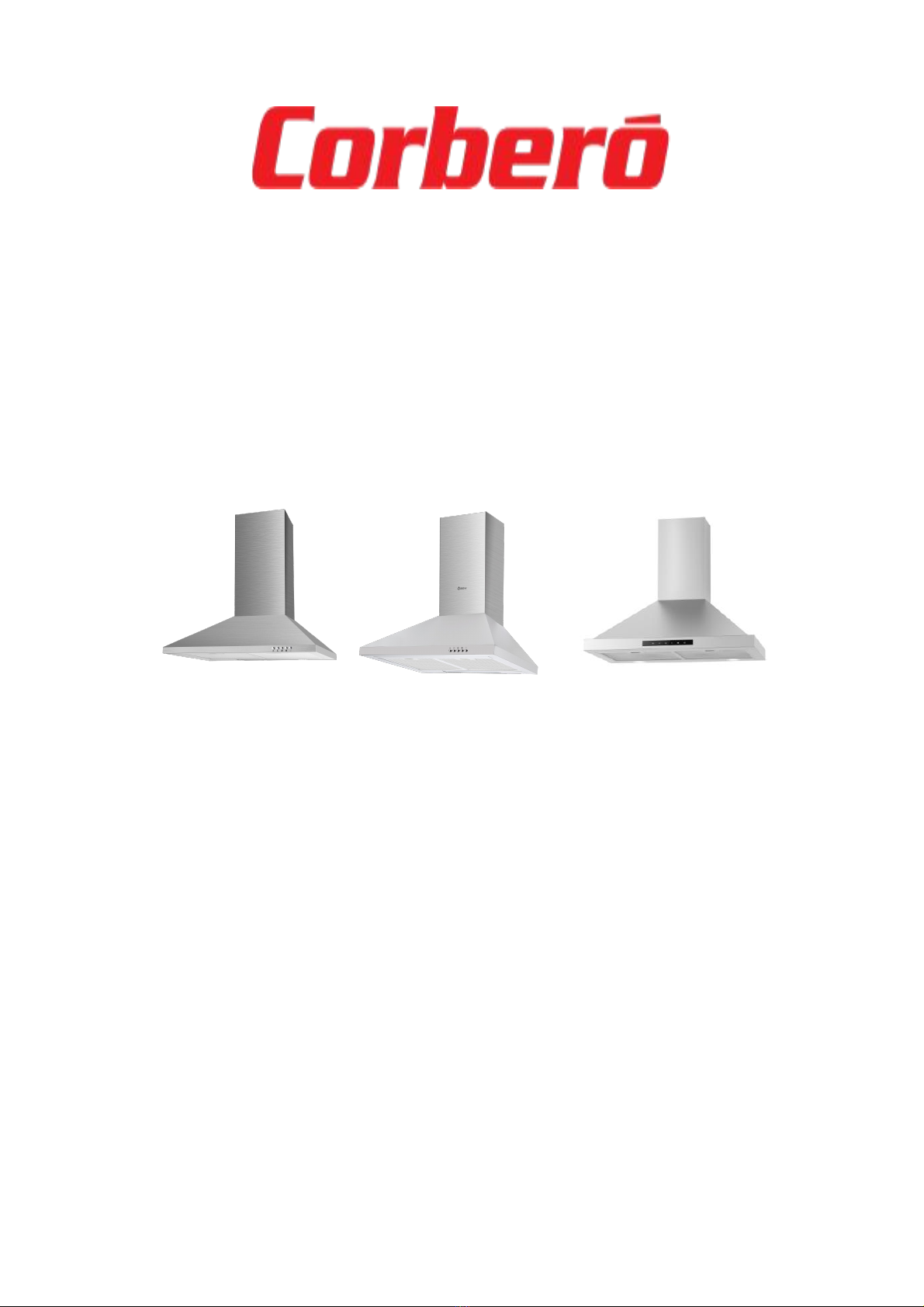

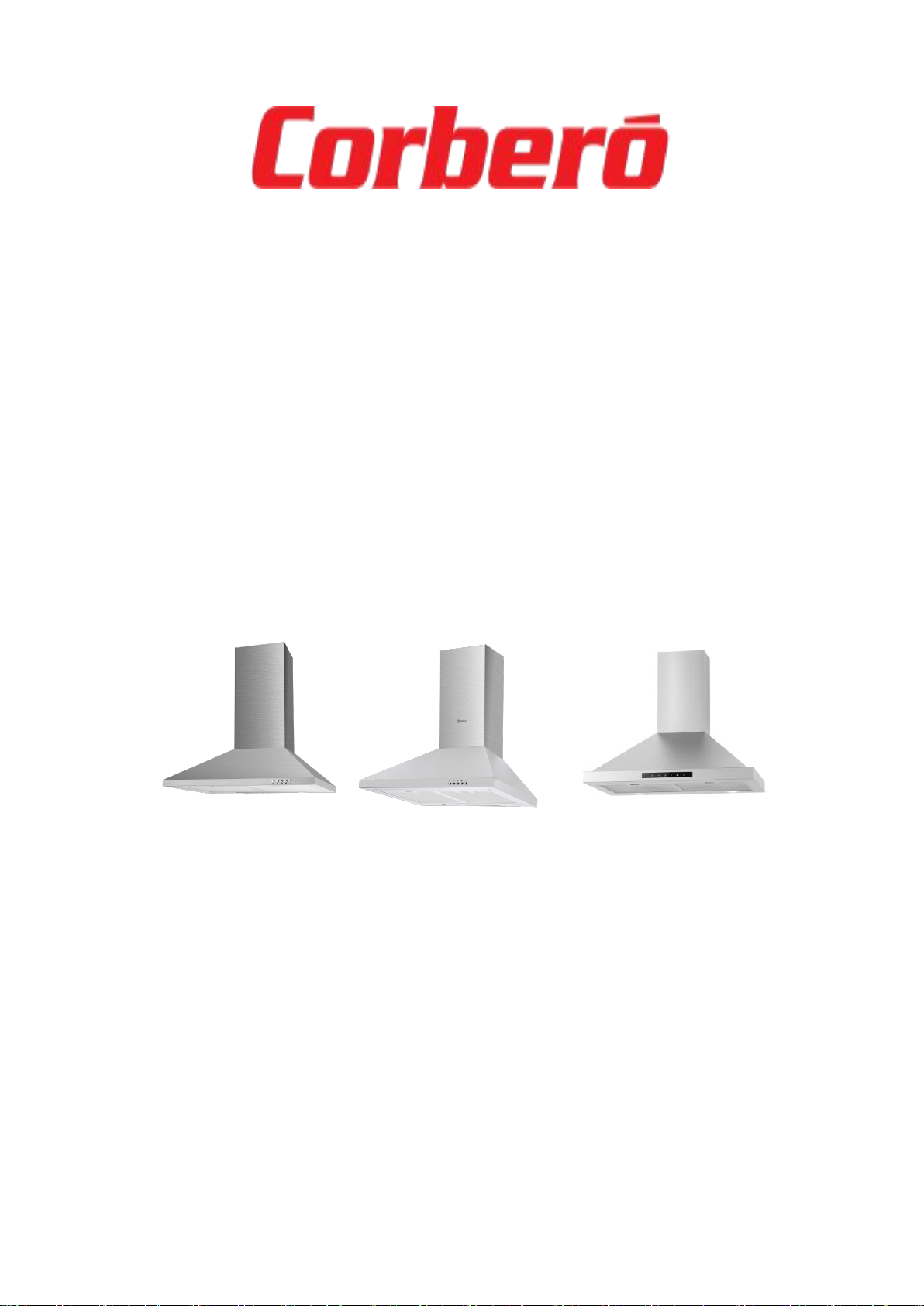

CORBERO TEIDE User manual

1

2
TEIDE
KURAMATHI
NEMRUT
ES ........................................................................ Page 1
POR ..................................................................... Page 14
ENG...............................................................Page 28

3
CAMPANA EXTRACTORA
TEIDE
KURAMATHI
NEMRUT
Manual de instrucciones

4
ESPAÑOL
Gracias por escoger nuestro producto. Esperamos que disfrute utilizando el aparato.
La informació n importante para su seguridad está señ alada adecuadamente. Es esencial que cumpla con
estas instrucciones para evitar accidentes y prevenir dañ os en el aparato:
Le advierte sobre los riesgos para su salud e indica posibles riesgos de lesiones.
Ó
Hace referencia a posibles peligros en el aparato u otros objetos.
Destaca consejos e informació n.
Lea atentamente las instrucciones de funcionamiento antes de poner en marcha el aparato y conserve las
instrucciones y el recibo. Si entrega el aparato a otra persona, debe entregarle también las instrucciones de
funcionamiento.
•Este aparato estádiseñado exclusivamente para uso privado y para el objetivo previsto. No estápensado
para uso comercial.
•Debe utilizarse exclusivamente como se describe en el manual del usuario. No lo use para ninguna otra
finalidad. Cualquier otro uso se considerarácontrario a lo previsto y puede causar daños materiales o
personales.
•El aparato debe utilizarse exclusivamente cuando esté.
•No lo utilice en exterior. Manténgalo alejado de las fuentes de calor, la luz solar directa y la humedad.
No lo toque con las manos húmedas.
•utilice el aparato sin supervisi6n.
•Cuando no use el aparato, por ejemplo para su limpieza, para trabajos de mantenimiento del usuario o
cuando haya una avería, apáguelo y, si es posible, desconecte el enchufe (estire sujetando por el
propio enchufe y no del cable) o desconecte el fusible.
•El aparato y, si es posible, el cable de alimentaci6n eléctrica, deben inspeccionarse regularmente para
detectar posibles daños. Si se encuentra algún daño, el aparato no debe utilizarse.
•Por motivos de seguridad, estáprohibido modificar o manipular el aparato.
•Para garantizar la seguridad de los niños, deben mantenerse fuera de su alcance todos los elementos
de embalaje (bolsas de plástico, cajas, piezas de poliestireno, etc.).
No permita que los niños pequeños jueguen con la bolsa de plástico. iExiste peligro de asfixia!
i

5

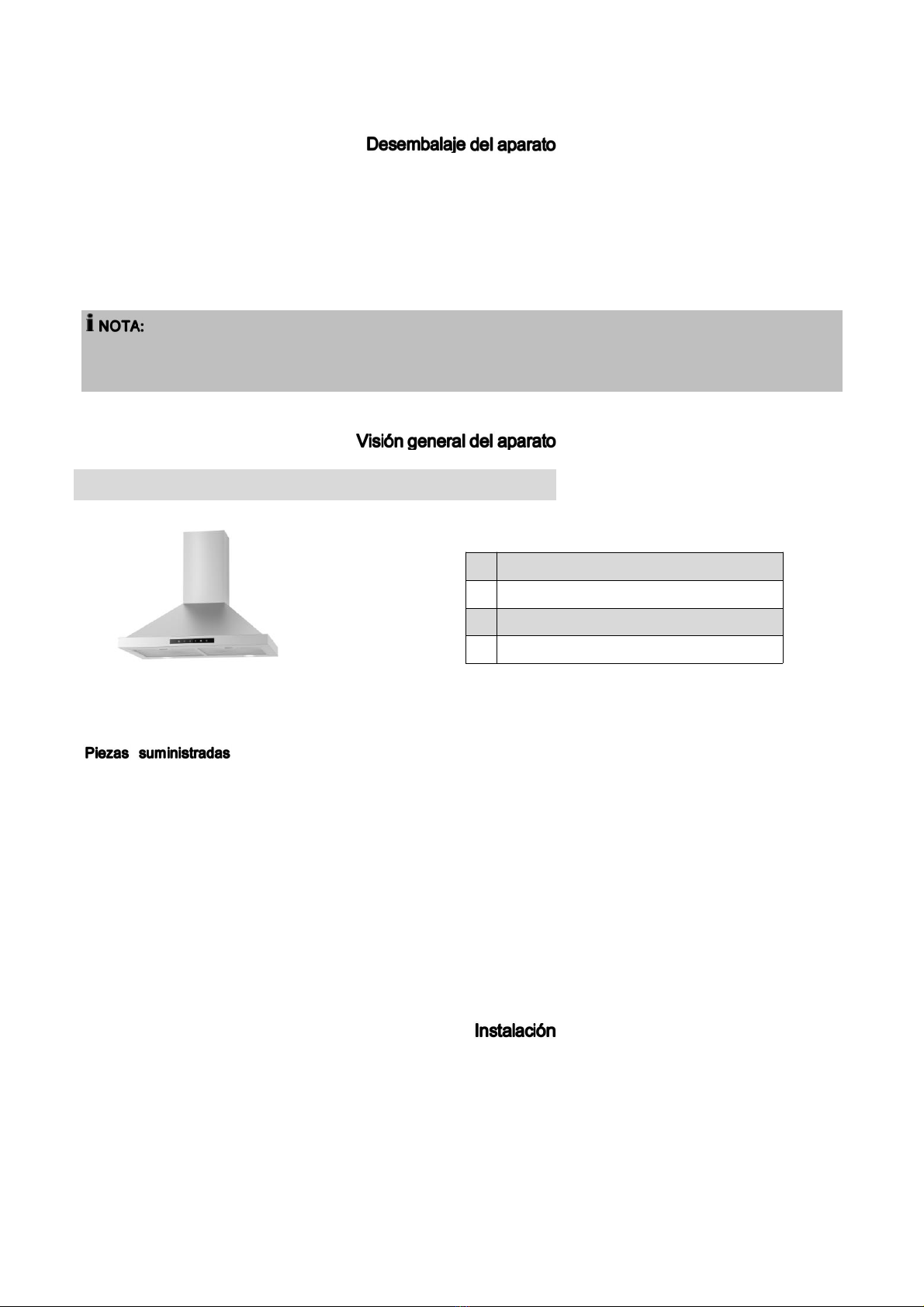

1. Extraiga el aparato de su embalaje.
2. Extraiga todo el material de embalaje como bolsas de plástico, material de relleno, abrazaderas y embalaje
de cartón.
3. Para evitar peligros, inspeccione el aparato para detectar daños de transporte.
4 . Si hay algún daño, no ponga en servicio el aparato. Contacte con su distribuidor.
Pueden haberse acumulado en el aparato residuos de producció n o polvo. Recomendamos limpiar el
aparato de acuerdo con el capítulo “Limpieza y mantenimiento” .
iNOTA: Los aparatos originales pueden diferir de los ilustrados aquí .
1 conducto exterior (inferior) sin ranuras de ventilación
1 pieza de conexión con válvulas antirretorno
1 conductor interior (superior) con ranuras de ventilación
1 tubo flexible de extracción
1Filtro de Carbón
Material de montaje incluida plantilla para taladrar
Debe dejarse una distancia de seguridad entre la placa de cocción y la parte inferior de la campana:
La distancia debe ser entre 60 – 75 cm. En el caso de los aparatos de gas, la distancia debe ser de un
mínimo de 65 . Si las instrucciones de instalación de la cocina de gas especifican una distancia mayor, debe
tenerse en cuenta esta distancia.
1
Conducto telescópico, 2 partes
2
Panel de control
3
Filtro de aluminio para grasa
4
Luz

d
6
Puede utilizar la campana extractora en dos modos:
ADVERTENCIA:
•El aire extraído no puede evacuarse a través de un tubo de salida que se utiliza para el
gas residual de aparatos que funcionen con gas o con otros combustibles.
•Cuando se ventile el aire extraído, deben cumplirse las regulaciones de las autoridades
locales relevantes.
La campana tiene una salida de aire en la parte superior para extraer al exterior los olores de cocina.
•Normalmente, el aire extraído se evacúa verticalmente. Si existe un espacio hueco apropiado encima de
su cocina, el aire extraído se evacúa a través de los m6dulos de pared y por el suelo de ese espacio
hueco y va hacia el exterior.
•Si existe en su cocina un conducto debajo de los m6dulos de pared, el tubo extractor puede instalarse
de modo que el aire extraído pueda evacuarse horizontalmente a través de la pared.
Si no tiene una abertura de extracció n directa al exterior, la campana puede funcionar tambié n en el modo de
recirculació n ( es decir, sin una abertura de extracción al exterior, el aire filtrado se devuelve al ambiente). En
este caso, debe usarse un filtro de carbó n activado como se describe en “ Instalació n del filtro de carbó n
activado para el modo de circulación” .
El filtro de carbón viene incluido.
ADVERTENCIA:
•Cuando se monte o inserte el filtro extractor y el filtro de carb6n, el aparato no debe estar conectado
a la red.
•Si no se utilizan los accesorios de montaje, existe riesgo de
electrocuci6n.
PRECAUCIÓN:
•Antes del montaje, compruebe que la pared o el m6dulo de pared tenga una capacidad de carga
suficiente para soportar la campana.
•Al taladrar los agujeros en la pared, debe asegurarse siempre de que no haya cables eléctricos u
otros objetos que puedan dañarse.
Compruebe que las aberturas de ventilación estén libres de obstáculos y no estén obstruidas.

7
:6
•Durante la instalaci6n, pida que le ayude otra persona.
•Use guantes protectores para evitar lesiones debido a los bordes afilados.
1
2
3
4
5
6
7

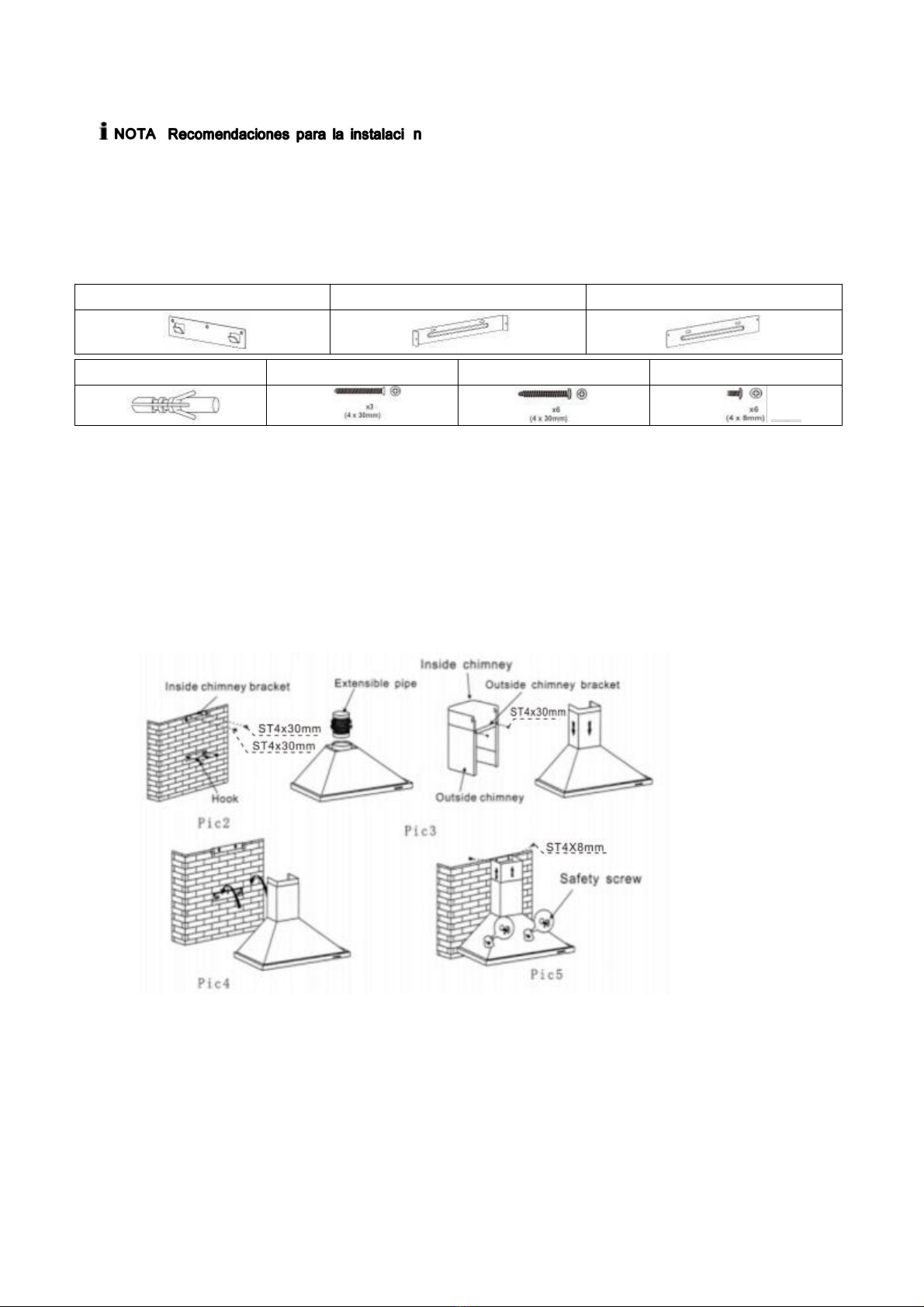

•Determine la posici6n de la campana extractora centrada sobre la placa de cocci6n, cumpliendo con las
distancias de seguridad especificadas.
•Marque los agujeros necesarios para el montaje en la pared usando la plantilla para taladrar suministrada y
compruébelos con un nivel de burbuja.
•Taladre en la pared los agujeros de montaje para las abrazaderas respectivas (1+2+3). Introduzca los tacos
(4) y apriete las abrazaderas con los tornillos (5/6).
•Instale la guía de suspensi6n (1) para el cuerpo de la campana, asícomo la guía de montaje con la
abrazadera (2) en el borde superior, paralela a la guía (1). iDetermine previamente la longitud de
extensi6n de la cubierta del conducto!
•Antes de colgar, inserte la pieza de conexi6n con las válvulas antirretorno sobre el conducto de extracci6n
desde arriba. Compruebe que los ganchos de montaje de la pieza de conexi6n encajen en su lugar.

8
6
•Debe conectarse el tubo flexible de extracción suministrado con un diámetro interior de Ø 150 mm (Fig.
B) y conectarse al exterior por medio de la salida de extracción.
•Enganche la campana extractora en la guía de suspensión (1) . Compruebe que estésegura y
nivelada horizontalmente.
•Extraiga el plástico protector del conducto telescópico.
•Fije el conducto exterior (inferior) con la guía de montaje, sin la abrazadera (3). La guía estáfijada a los
agujeros proporcionados desde el interior del conducto. Atornille dos tornillos (7) desde la parte
posterior .
•Coloque el conducto exterior con la guía fija (3) en la campana extractora. Fije la guía (3) en la pared,
paralela a las otras guías (1+2).
•Deslice el conducto interior (superior) a lo largo del accesorio deslizante, dentro del conducto exterior
( inferior) . Compruebe que el conducto interior estéalineado con los agujeros de ventilación de la parte
superior. Determine la longitud de extensión de la cubierta del conducto tirando hacia arriba del conducto
interior o deslizando hacia atrás dentro del conducto exterior.

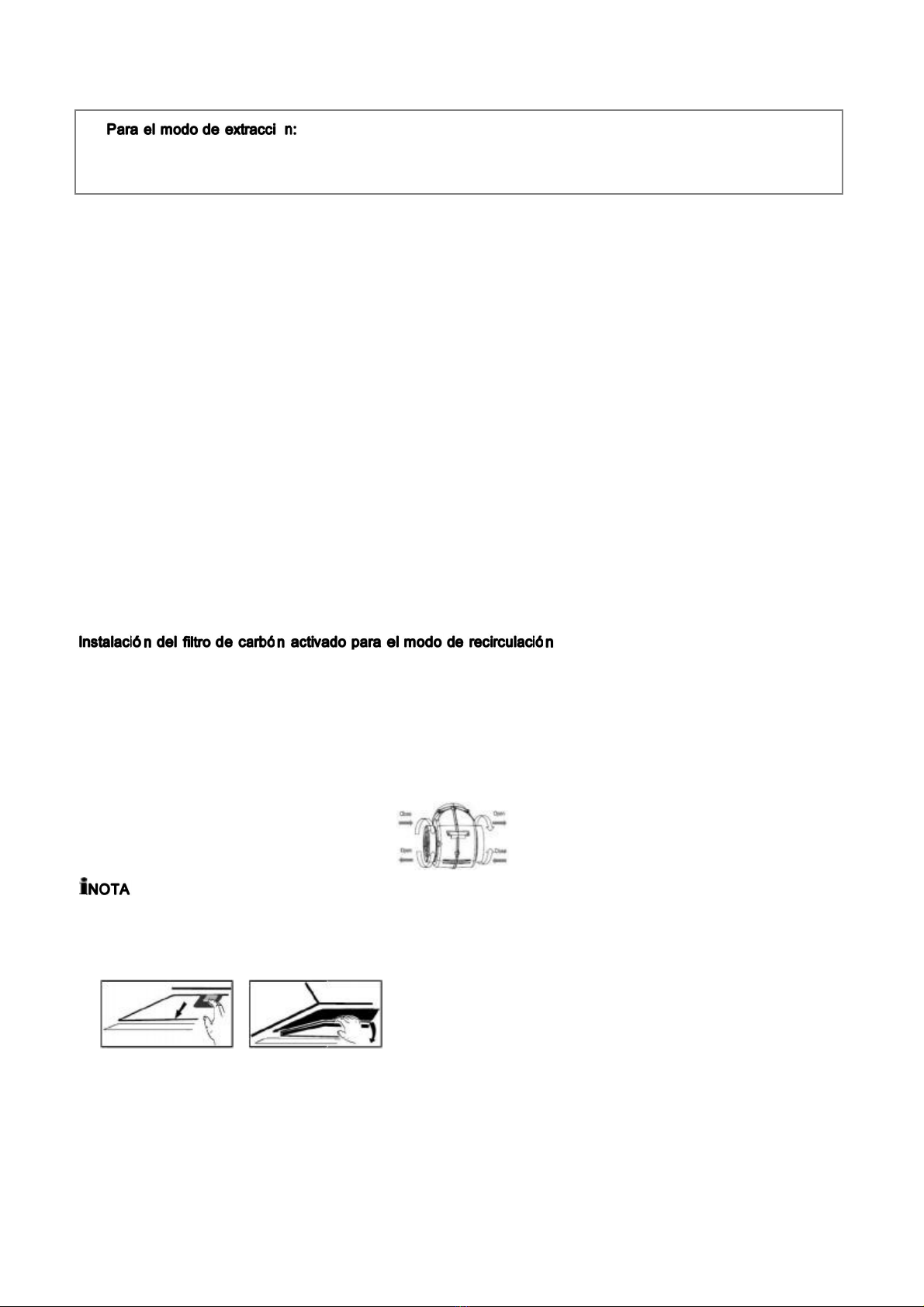

•Para el modo de extracción, posicione correctamente el tubo flexible de extracción.
•Tire hacia arriba de la cubierta del conducto interior y fije la unidad del conducto sobre la parte lateral de la
guía (2) montada anteriormente, atornillando las tornillos (6+7).
•Extraiga el filtro de aluminio para grasas .
•Coloque el filtro de carbón sobre la entrada de aire del conducto de extracción. Compruebe que las clavijas
de montaje del conducto de extracción encajen en las ranuras de montaje del filtro de carbó n. Gire el filtro
respectivo en sentido horario hasta que encaje en su lugar.
•Instale de nuevo el filtro de aluminio para grasas .
:
El filtro de carbón activado absorbe olores y debe sustituirse cada seis meses, como mínimo, con
independencia de su uso.

9
p
•Asegúrese de que su red eléctrica coincida con las especificaciones del aparato. Las especificaciones se
indican en la placa de características.
•Conecte el cable de alimentaci6n eléctrica a una toma de pared correctamente instalada y puesta a
tierra.
El diámetro de la parte inferior de las cazuelas y cacerolas debe ajustarse al tamaño de la
zona de cocción. Use cazuelas y cacerolas con la parte inferior plana, si es irregular aumenta
el consumo de energí a.
Compruebe que exista un suministro de aire suficiente para el funcionamiento de la campana extractora .
Ajuste la potencia del ventilador a la evolución de generación de vapor durante el proceso de cocción.
Para lograr el rendimiento ó ptimo de la campana extractora, instálela de acuerdo con las instrucciones de
instalació n.
Mantenga la distancia entre el borde superior de la cocina y el borde inferior de la campana.
Limpie regularmente el filtro.
Revise regularmente el filtro de carbón activo y cámbielo, si es
necesario.
Apague la campana extractora después de usarla .
Si su campana extractora cuenta con desconexió n con temporizador,
active esta función.
Apague la luz despué s de cocinar.
Recomendamos usar limpiadores biológicos .
a
•iLa conexi6n incorrecta puede causar electrocuci6n!
•No modifique el enchufe del aparato. Si el enchufe no encaja correctamente en la toma, encargue a un
técnico autorizado que instale una toma correcta.
•Debe garantizarse la accesibilidad al enchufe de alimentaci6n, para poder desconectar el aparato de la
alimentaci6n eléctrica en caso de emergencia.
•La conexi6n al suministro de red debe cumplir con las normas y regulaciones locales.

10
La campana extractora se utiliza por medio de teclas. Los ajustes de la luz y del ventilador deben
encenderse y apagarse con los interruptores correspondientes.
Ventilador
0 Encendido/apagado Potencia baja
Luz encendida/ apagada:
Potencia media
Potencia alta

c
11
1 Potencia baja:
El motor empieza a funcionar a baja velocidad. Este ajuste es apropiado para cocinar con fuego bajo o para
platos que no producen vapor o muy poco, para circular el aire por la cocina.
2Potencia media:
El motor funciona a velocidad moderada. Este ajuste es apropiado para una cocción normal.
3 Potencia alta:
El motor funciona a alta velocidad. El ajuste es apropiado si es necesario extraer o filtrar grandes cantidades de
humo y vapor (por ejemplo, al freír).
:
Si hay mucho vapor, el ventilador debe ponerse en marcha unos minutos después de cocinar . Sólo utilice el
ventilador en caso necesario, sino gastará mucha energía .
El aparato y el funcionamiento del mismo se mantendrán en perfecto estado si se realiza una limpieza regular de
la campana extractora, así como del filtro. La campana extractora y los accesorios deben limpiarse también
regularmente por motivos de higiene.
ADVERTENCIA:
•Antes de realizar trabajos de elimpieza o mantenimiento, el aparato debe apagarse siemprey
desconectarse la clavija de alimentaci6n eléctrica o desconectar el fusible.
•Antes de limpiar el aparato, deje que se enfríe.
•No use limpiadores de vapor para limpiar el aparato, puede entrar humedad en los componentes
eléctricos. iExiste riesgo de electrocuci6n! El vapor caliente puede dañar las piezays de plástico. El aparato
debe estar seco antes de ponerse de nuevo en funcionamiento.
PRECAUCIÓN:
•No use un cepillo de alambre ni otros elementos abrasivos, afilados.
•No use ningúnácido ni limpiadores abrasivos.
•Para limpiar la superficie de la cubierta, use un detergente suave y un paño suave para evitar rayarla.
•El aparato puede volver a usarse después de que todo se haya secado correctamente.
•Si utiliza su campana extractora en el modo de recirculación, debe reemplazar regularmente el filtro de
carbó n activado (véase “Sustitución del filtro de carbón activado”).
ADVERTENCIA:

c
12
Los residuos de grasa en el filtro de aluminio para grasas pueden inflamarse si se exponen a altas
temperaturas. Por lo tanto, es importante que el filtro para grasas se limpie/ reemplace regularmente.
La grasa y los vapores se depositan en el filtro y pueden acumularse si no se limpian regularmente. Le
recomendamos que limpie mensualmente el filtro de grasa:
•Extraiga el filtro de aluminio para grasas deslizando hacia atrás el cierre situado en el hueco, empuje
suavemente el filtro y estire hacia delante.
•Lave el filtro para grasas en una solución de agua caliente y detergente neutro. Sumerja el filtro en la
solución.
•Después limpie con un cepillo suave, aclare a fondo con agua caliente y deje que se seque.
•Alternativamente, el filtro para grasas puede lavarse también en el lavavajillas (hasta 60°C). En el lavavajillas
puede producirse una ligera decoloración. Esto no afecta al funcionamiento del filtro para grasas.
El filtro de carbón activado absorbe los olores y debe reemplazarse cada seis meses, como mí nimo,
dependiendo del uso. Solicite el filtro de carbón a su distribuidor o su tienda de accesorios. Para efectuar
pedidos, use el número de referencia que se indica en los “Datos técnicos” .
•Véase “Instalación del filtro de carbón activado para el modo de recirculación” .
•Extraiga el filtro de carbón antiguo girándolo en sentido antihorario.
ADVERTENCIA:
Antes de cambiarla, deje que la bombilla se enfríe. iExiste riesgo de quemaduras!
•Use una bombilla correcta:1*1.5LED or 2*1.5W LED
•Extraiga el filtro de aluminio para grasas
•Extraiga la bombilla fundida y ponga la nueva.
•Instale de nuevo el filtro de aluminio para grasas.

13
Una reparació n incorrecta o mal realizada puede poner en peligro al usuario.
Las reparaciones en los electrodomé sticos deben ser realizadas, exclusivamente, por un especialista
autorizado. Un cable de alimentació n elé ctrica dañ ado solo debe ser cambiado por un electricista cualificado.
Los problemas siguientes pueden ser solucionados por Ud. comprobando la causa posible.
6
El aparato no
funciona o no lo
hace correcta-
mente
-¿Estáconectado el aparato a la red
eléctrica?
-¿Ha ajustado el nivel de potencia?
- Enchufe la clavija correctamente en la
toma de corriente Revise el fusible.
- Compruebe el ajuste.
El aparato no
funciona
eficientemente
-¿Ha ajustado correctamente el nivel de
potencia?
-¿Estásucio el filtro de grasa?
-¿Es necesario el filtro de carb6n para la
recirculaci6n ( correctamente) instalada?
-¿Estádespejada la salida de aire para el
modo extractor?
- Compruebe el ajuste. La cocina no está
correctamente ventilada.
- Limpie el filtro de grasa (véase “Limpieza
del filtro de aluminio para grasas”).
- Compruebe el filtro de carbón (véase
“Sustitución del filtro de carbón activado”).
- Compruebe la salida de aire.
La luz no funciona
La bombilla es defectuosa, se instal6
incorrectamente, no estábien colocada en su
soporte.
Revise la bombilla (véase “Sustitución de la
bombilla”).
Goteo de aceite
en el aparato
El filtro de grasa estásucio.
Limpie el filtro de grasa.
Si un problema persiste después de seguir los pasos anteriores, contacte con su distribuidor o con
un técnico autorizado.

14
Datos técnicos
Modelo
TEIDE635
X
KURAMATHI960
X/B/W
KURAMATHI760
X/B/W
KURAMATHI660
X/B/W
NEMRUT975X
NEMRUT675X
Fuente de
alimentaci
ón
220-240 V~,
50 Hz
220-240 V~, 50 Hz
220-240 V~, 50 Hz
220-240 V~, 50 Hz
220-240 V~, 50
Hz
220-240 V~, 50
Hz
Iluminació
n
1*1.5W
LED
2*1.5W LED
2*1.5W LED
2*1.5W LED
2*1.5W LED
2*1.5W LED
Potencia
total
66.5W
168W
168W
168W
248W
248W
Clase de
protección
I
I
I
I
I
I
Peso neto
aprox. 7 kg
aprox. 11.5 kg
aprox. 10.5 kg
aprox. 10kg
aprox. 11.5 kg
aprox. 10 kg
Clasificaci
ón
Energética
B
A
A
A
A
A
Capacidad
max de
extracción
350M3/H
600M3/H
600M3/H
600M3/H
750M3/H
750M3/H
Se reserva el derecho a realizar modificaciones técnicas y en el diseño para incorporar el desarrollo continuo
del producto.
Eliminación
Proteja nuestro medio ambiente; no deseche los equipos eléctricos en la basura doméstica.
Devuelva el equipo elé ctrico que ya no utilice a los puntos de recogida previstos para su eliminación.
Esto ayuda a evitar los efectos potenciales de la eliminación incorrecta sobre el medio ambiente y la salud
humana.
Esto contribuirá al reciclaje y otras formas de reutilización del equipo eléctrico y electrónico.
Contacte con las autoridades locales competentes para informarse sobre có mo eliminar su equipo.
ADVERTENCIA Si pone el aparato fuera de servicio o si va a deshacerse de él, extraiga o inhabilite
los cierres a presi6n y pernos existentes.
KURBIN LANE S.L.
Pº FERROCARRIL, 335
08860 CASTELLDEFELS
(ESPAÑA)
TELF: 902 107 122
NIF: B-65050288

15
EXAUSTOR
TEIDE
KURAMATHI
NEMRUT
Manual de Instruções

16
PORTUGUÊ S
Obrigado por escolher o nosso produto. Esperamos que goste de usar o aparelho.
As informações importantes para a sua segurança estão devidamente assinaladas. É essencial que cumpra
estas instruções para evitar acidentes e evitar danos no aparelho:
ADVERTÊNCIA:
Avisa sobre riscos de saúde e indica possíveis riscos de ferimentos.
CUIDADO:
Refere-se a possíveis perigos no aparelho ou outros objetos.
Destaca dicas e informações.
Leia atentamente o manual de instruções antes de utilizar o aparelho e guarde as instruções e o recibo. Se
entregar o aparelho a outra pessoa, também deve entregar o manual de instruções.
•Este aparelho foi concebido exclusivamente para uso privado e para a finalidade pretendida. Não se
destina a uso comercial.
•Só deve ser utilizado conforme descrito no manual do utilizador. Não o utilize para qualquer outro fim.
Qualquer outro uso será considerado contrário ao uso pretendido e poderá causar danos materiais ou
danos pessoais.
•O aparelho só pode ser utilizado quando estiver .
•Não usar ao ar livre. Manter afastado de fontes de calor, luz solar direta e humidade.
Não tocar com as mãos molhadas.
•Não utilize o aparelho sem vigilância.
•Quando não estiver em uso, por exemplo, para limpeza, manutenção do utilizador ou quando houver
uma falha, desligue o aparelho e, se possível, desligue a ficha (puxe pela própria ficha e não pelo
cabo) ou desligue o fusível.
•O aparelho e, se possível, o cabo elétrico devem ser inspecionados regularmente para detetar danos.
Se for encontrado algum dano, o aparelho não deve ser utilizado.
•Por razões de segurança, é proibido modificar ou adulterar o aparelho.
•Para garantir a segurança das crianças, todos os elementos da embalagem devem ser mantidos fora
do seu alcance (sacos plásticos, caixas, peças de poliestireno, etc.).
ADVERTÊNCIA:
Não permita que crianças pequenas brinquem com o saco plástico. Existe o perigo de asfixia!

17
1. Retire o aparelho da sua embalagem
2. Remova todo o material de embalagem, como sacos plásticos, material de enchimento, braçadeiras e
embalagens de papelão.
3. Para evitar perigos, inspecione o aparelho para verificar se há danos no transporte.
4. Se houver algum dano, não opere o aparelho. Contacte o seu distribuidor.
Podem ter-se acumulado no aparelho resíduos de produção ou pó . Recomendamos a limpeza do
aparelho de acordo com o capítulo "Limpeza e manutenção".
NOTA: Os dispositivos originais podem ser diferentes dos aqui ilustrados.
1 conduta exterior (inferior) sem ranhuras de ventilação
1 peça de ligação com válvulas antirretorno
1 condutor interno (superior) com ranhuras de ventilação
1 tubo flexível de extração
Material de montagem incl. molde para perfurar
Filtro de Carbono
Deve ser deixada uma distância de segurança entre a placa e a parte inferior do exaustor:
A distância deve ser entre 60 - 75 cm. No caso de aparelhos a gás, a distância deve ser no mínimo de
65. Se as instruções de instalação do fogão a gás especificarem uma distância maior, esta distância
deve ser tida em conta.
1
Conduta telescópica, 2 peças
2
Painel de Controlo
3
Filtro de alumínio para gordura
4
Luz

d
18
Pode usar o exaustor em dois modos:
ADVERTÊNCIA:
O ar extraído não pode ser evacuado através de um tubo de escape utilizado para o gás
residual de aparelhos alimentados a gás ou outros aparelhos alimentados a outros
combustíveis.
Quando o ar de exaustão é ventilado, os regulamentos das autoridades locais relevantes
devem ser cumpridos.
O exaustor tem uma saída de ar na parte superior para extrair odores de cozinha para o exterior.
•Normalmente, o ar extraído é evacuado verticalmente. Se houver um recesso adequado acima da sua
cozinha, o ar de exaustão é evacuado através dos módulos de parede e através da base deste recesso
para o exterior.
•Se a sua cozinha tiver uma conduta por baixo dos módulos de parede, a conduta de exaustão pode
ser instalada de modo a que o ar de exaustão possa ser descarregado horizontalmente através da
parede.
Se não tiver uma abertura de exaustão direta para o exterior, o exaustor também pode ser operado em modo
de recirculaçã o (ou seja, sem uma abertura de exaustão para o exterior, o ar filtrado é devolvido à sala).
Neste caso, deve ser utilizado um filtro de carvão ativado como descrito em "Instalação do filtro de carvão
ativado para modo de circulação".
O filtro de carbono está incluído
ADVERTÊNCIA:
Ao montar ou inserir o filtro extrator e o filtro de carvão vegetal, o aparelho não deve estar ligado à
fonte de alimentação.
Se os acessórios de montagem não forem utilizados, existe o risco de eletrocussão .
CUIDADO:
Antes da instalação, verifique se a parede ou módulo de parede tem capacidade de carga
suficiente para suportar o exaustor.
Ao fazer furos na parede, deve sempre certificar-se de que não há fios elétricos ou
outros objetos que podem ser danificados.
Verifique se as aberturas de ventilação estão desobstruídas.

19
•Durante a instalação, peça a outra pessoa para o ajudar.
•Use luvas de proteção para evitar ferimentos causados por arestas afiadas.
1
2
3
4
5
6
7
•Determine a posição do exaustor centrado sobre a placa de cozedura, respeitando as distâncias de
segurança especificadas.
•Marque os furos necessários para a montagem na parede usando o modelo de perfuração incluído e
verifique-os com um nível de bolha.

p
a
20
•Faça furos de montagem na parede para as respetivas braçadeiras (1+2+3). Insira as buchas
(4) e aperte as braçadeiras com os parafusos (5/6).
•Instale a calha de suspensão (1) para o corpo do exaustor, bem como a calha de montagem com a
braçadeira (2) no bordo superior, paralela à calha (1). Determine previamente o comprimento da
extensão da cobertura da conduta!
•Antes de pendurar, inserir a peça de ligação com as válvulas antirretorno sobre a conduta de exaustão
desde cima. Verifique se os ganchos de montagem do conector encaixam no lugar.
•Deve ligar o tubo flexível de extração fornecido com um diâmetro interior a Ø 150 mm (Fig.
B) e ligado ao exterior através da saída de extração.
•Fixe o exaustor à calha de suspensão (1) . Verifique se está seguro e nivelado horizontalmente.
•Retire o plástico de proteção da conduta telescópica.
•Fixe a conduta exterior (inferior) com a calha de montagem, sem a braçadeira (3). A calha está presa
aos orifícios fornecidos a partir do interior da conduta. Aparafuse dois parafusos (7) a partir da parte
de trás.
•Coloque a conduta exterior com a calha fixa (3) sobre o exaustor. Fixe a calha (3) na
parede, paralela às outras calhas (1+2).
•Deslize a conduta interior (superior) ao longo do encaixe deslizante, para a conduta exterior
( inferior). Verifique se a conduta interior está alinhada com os orifícios de ventilaçã o da parte
superior. Determine o comprimento da extensão da cobertura da conduta, puxando a conduta interior
para cima ou deslizando de volta para a conduta exterior.

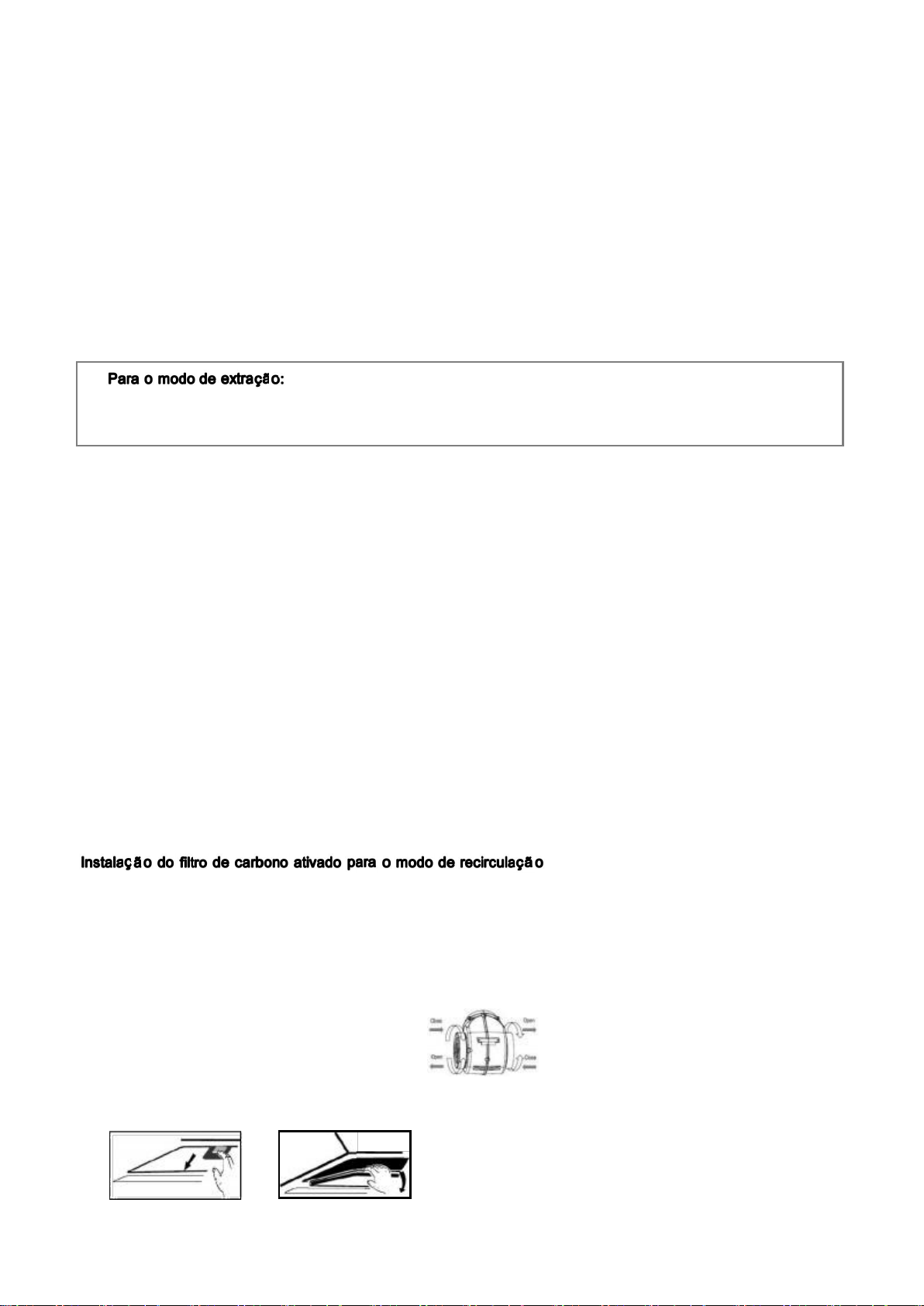

•Para o modo de extração, posicione o tubo flexível de extração corretamente.
•Puxe para cima a tampa da conduta interior e fixe a unidade da conduta no lado da calha
anteriormente montada (2) aparafusando os parafusos (6+7).
•Retire o filtro de alumínio para gorduras.
•Coloque o filtro de carvão vegetal sobre a entrada de ar da conduta de extração. Verifique se os pinos
de montagem da conduta de extração encaixam nas ranhuras de montagem do filtro de carvão vegetal.
Rode
o respetivo filtro no sentido dos ponteiros do relógio até que ele encaixe.
•Instale novamente o filtro de alumínio para gorduras.
