Corsair TC60 Instruction Manual

Gaming Chairs
TC60 and TC70
TC60 and TC70
WEB: corsair.com
PHONE: [phone]
SUPPORT: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto
© 2020-2021 CORSAIR MEMORY Inc. All rights reserved. CORSAIR and the
sails logo are registered trademarks in the United States and/or other countries.
All other trademarks are the property of their respective owners. Product may
vary slightly from those pictured. 49-002195 AC

Do not use the chair outside its intended use or load limit.
N'utilisez pas le fauteuil en dehors de son usage et de sa limite de charge prévus.
Nutzen Sie den Stuhl nur für seinen vorgesehenen Zweck und beachten Sie die
Belastungsgrenze.
De stoel alleen gebruiken voor het beoogde doeleinde en de maximale belasting
niet overschrijden.
Undlad at anvende stolen uden for den tilsigtede brug eller belastningsgrænse.
Älä käytä tuolia käyttötarkoituksen vastaisesti äläkä ylitä kantavuusrajaa.
Använd inte stolen till annat än avsedd användning och se till att inte överskrida
den maximala belastningen.
Ikke bruk stolen utenfor tiltenkt bruksområde eller belastningsgrense.
Non utilizzare la sedia al di fuori dell'uso o del peso previsto.
No utilice la silla para propósitos distintos del uso previsto o que superen su límite
de carga.
Não use a cadeira de forma diferente de seu propósito de utilização ou além de
seu limite de peso.
Fotela należy używać wyłącznie zgodnie z przeznaczeniem i nie należy przekraczać
dopuszczalnego obciążenia.
Не используйте кресло не по назначению либо при превышении лимита нагрузки
кресла.
使用電競椅時，請勿用於非原本用途或超出負重限制。
使用游戏椅时，请不要超出其目标用途，也不要超出其承载能力。
.          
SAFETY GUIDELINES · CONSEILS DE SÉCURITÉ · SICHERHEITSRICHTLINIEN
VEILIGHEIDSINSTRUCTIES ·RETNINGSLINJER FOR SIKKERHED
TURVALLISUUSOHJEET · SÄKERHETSRIKTLINJER
SIKKERHETSRETNINGSLINJER · LINEE GUIDA SULLA SICUREZZA
INSTRUCCIONES DE SEGURIDAD · DIRETRIZES DE SEGURANÇA
WSKAZÓWKI DOTYCZĄCE BEZPIECZNEGO UŻYTKOWANIA
ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ · 安全指導原則 · 安全指导原则 ·  
ANSI/BIFMA X5.1-XXXX | EN1335-2 | BS7176 | BS5852
TC-Series meets or exceeds requirements for safety and durability with the following tests:
For information on your new gaming chair’s warranty, please visit: www.corsair.com/warranty
EN
Le TC-Series respectent ou dépassent les exigences de sécurité et de durabilité lors des tests suivants:
Pour obtenir plus d'informations sur la garantie de votre nouveau fauteuil gaming’ veuillez consulter la page suivante:
www.corsair.com/warranty
FR
Der TC-Series erfüllen oder übertreffen die Anforderungen hinsichtlich Sicherheit und Langlebigkeit mit den folgenden
Tests: Informationen zur Garantie für Ihren neuen Gaming-Stuhl finden Sie unter: www.corsair.com/warranty
DE
De TC-Series voldoen aan of overstijgen de vereisten voor veiligheid en duurzaamheid van de volgende tests:
Voor meer informatie over de garantievoorwaarden van uw nieuwe gamingstoel gaat u naar: www.corsair.com/warranty
NL
I modelli TC-Series soddisfano o superano i requisiti di sicurezza e durata dei seguenti test:
Per informazioni sulla garanzia di questa sedia gaming, visita il sito: www.corsair.com/warranty
IT
Følgende tester viser hvordan TC-Serien oppfyller eller overskrider kravene som gjelder for sikkerhet og holdbarhet:
Du finner informasjon om garantien til den nye gamingstolen din ved å gå til: www.corsair.com/warranty
NO
TC-Series täyttävät tai ylittävät turvallisuutta ja kestävyyttä koskevat vaatimukset seuraavien testien mukaisesti:
Lisätietoja pelituolin takuuehdoista on osoitteessa: www.corsair.com/warranty
FI
TC-Serien uppfyller eller överträffar kraven på säkerhet och hållbarhet i följande tester:
Information om garantin för din nya spelstol hittar du på: www.corsair.com/warranty
SV
TC-Series opfylder kravene til sikkerhed og holdbarhed ved følgende test:
Du kan få oplysninger om din nye gaming-stols garanti på: www.corsair.com/warranty
DA
TC-Series cumplen o superan los requisitos de seguridad y durabilidad, conforme a las siguientes pruebas:
Para obtener más información sobre la garantía de su nueva silla para juegos, visite el siguiente sitio web:
www.corsair.com/warranty
ES
TC-Series atingiram ou ultrapassaram os requisitos de segurança e durabilidade com os seguintes testes:
Para informações sobre a garantia de sua nova cadeira gamer, visite: www.corsair.com/warranty
PT
Modele serii TC spełniają lub przekraczają wymogi bezpieczeństwa i trwałości, co potwierdzają następujące testy:
Informacje na temat gwarancji na Twój nowy fotel do gier znajdują się na stronie www.corsair.com/warranty
PL
Кресла серии TC соответствуют требованиям кбезопасности иуровню прочности (или превосходят их) согласно
приведенным ниже испытаниям. Для получения информации огарантии, распространяющейся на ваше новое игровое
кресло, перейдите по следующей ссылке: www.corsair.com/warranty
RU
  :         TC 
www.corsair.com/warranty :       
AR
TC 系列符合或超越下列測試的安全和耐用度要求：
如需關於新電競椅的保固資訊，請造訪：www.corsair.com/warranty
TC
TC 系列 达到或超过以下安全和耐久度测试的要求：
有关新游戏椅保修情况的信息，请访问：www.corsair.com/warranty
SC

ENGLISH...............................................................................1
FRANÇAIS ............................................................................5
DEUTSCH .............................................................................9
NEDERLANDS ....................................................................13
DANSK................................................................................17
SUOMALAINEN ..................................................................21
SVENSKA............................................................................25
NORSK................................................................................29
ITALIANO ............................................................................33
ESPAÑOL............................................................................37
PORTUGUÊS ......................................................................41
POLSKI ...............................................................................45
РУССКИЙ.............................................................................49
繁體中文 ..............................................................................53
简体中文 ..............................................................................57
 ....................................................................................61

1 2

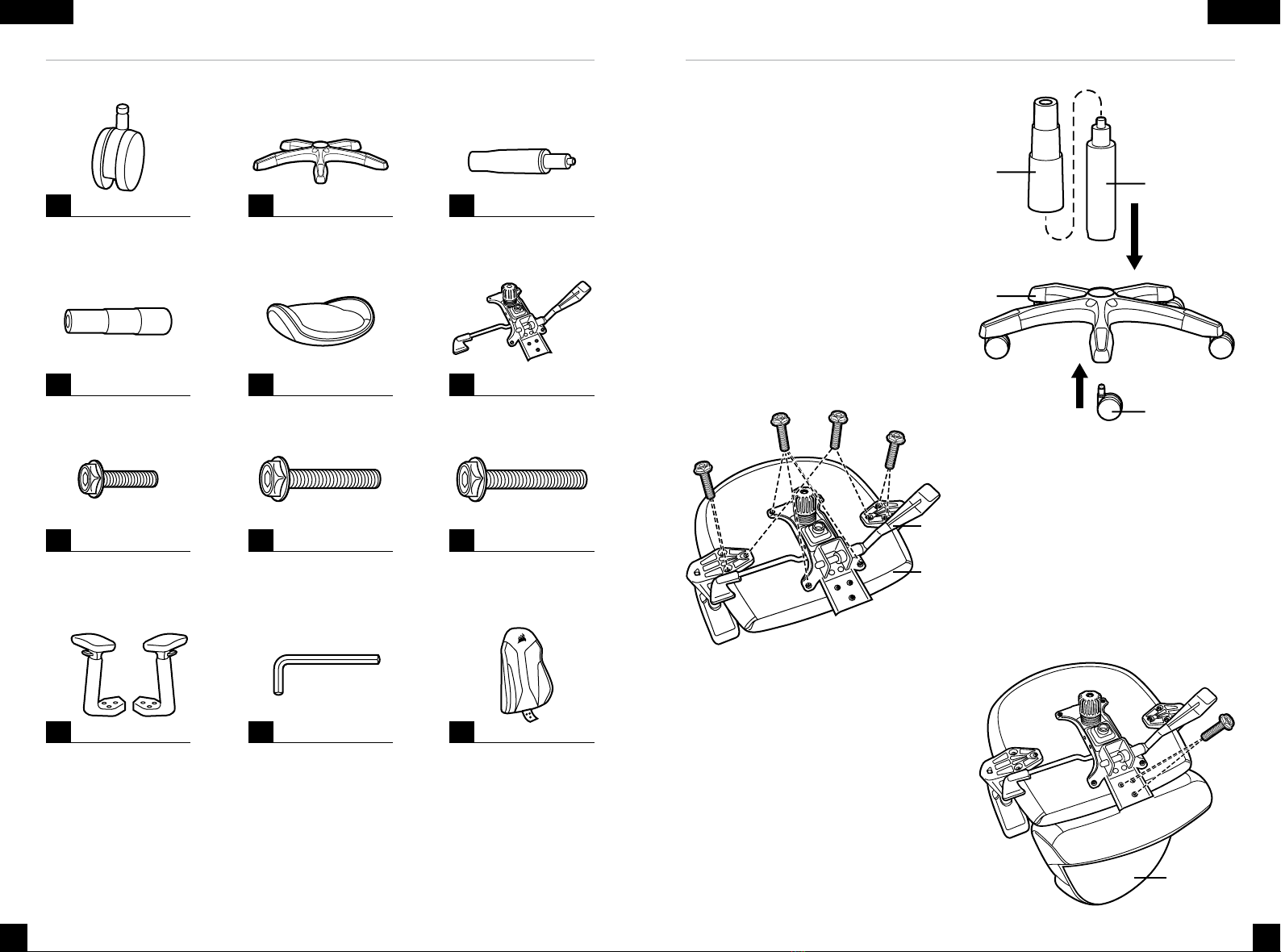

TC-SERIES BOX CONTENTS ASSEMBLING YOUR TC-SERIES GAMING CHAIR
2. Using the included G1 & G2 screws,
attach the armrests, while using the G
screws to attach the reclining mechanism.
Note: Ensure the mechanism’s hinge is
situated at the rear of the seat.
1. Insert casters into base, then turn over
and insert the larger side of the gas lift
into the base.
ENGLISH ENGLISH
Note: There are small variations between the TC-Series. This graphic is simply meant to show the
basics of what is included.
3. Using the G screws, attach the seat back
to the hinge.
A B C
x5 x1 x1
Caster(s) Base Gas lift
D E F
x1 x1 x1
Gas lift cover Seat Hinge/Recline
mechanism
I J
x1 x1x1
#5 Allen wrench Seat back
H
Arm rests
G G1
x7 x2
M8 x 25mm screws for
hinge and seat back
assembly
M6 x 35mm screws for
arm rest assembly
G2 x4
M6 x 40mm screws for
arm rest assembly
G2
G
J
G1
G
DC
A
B
G2
F
E

3 4

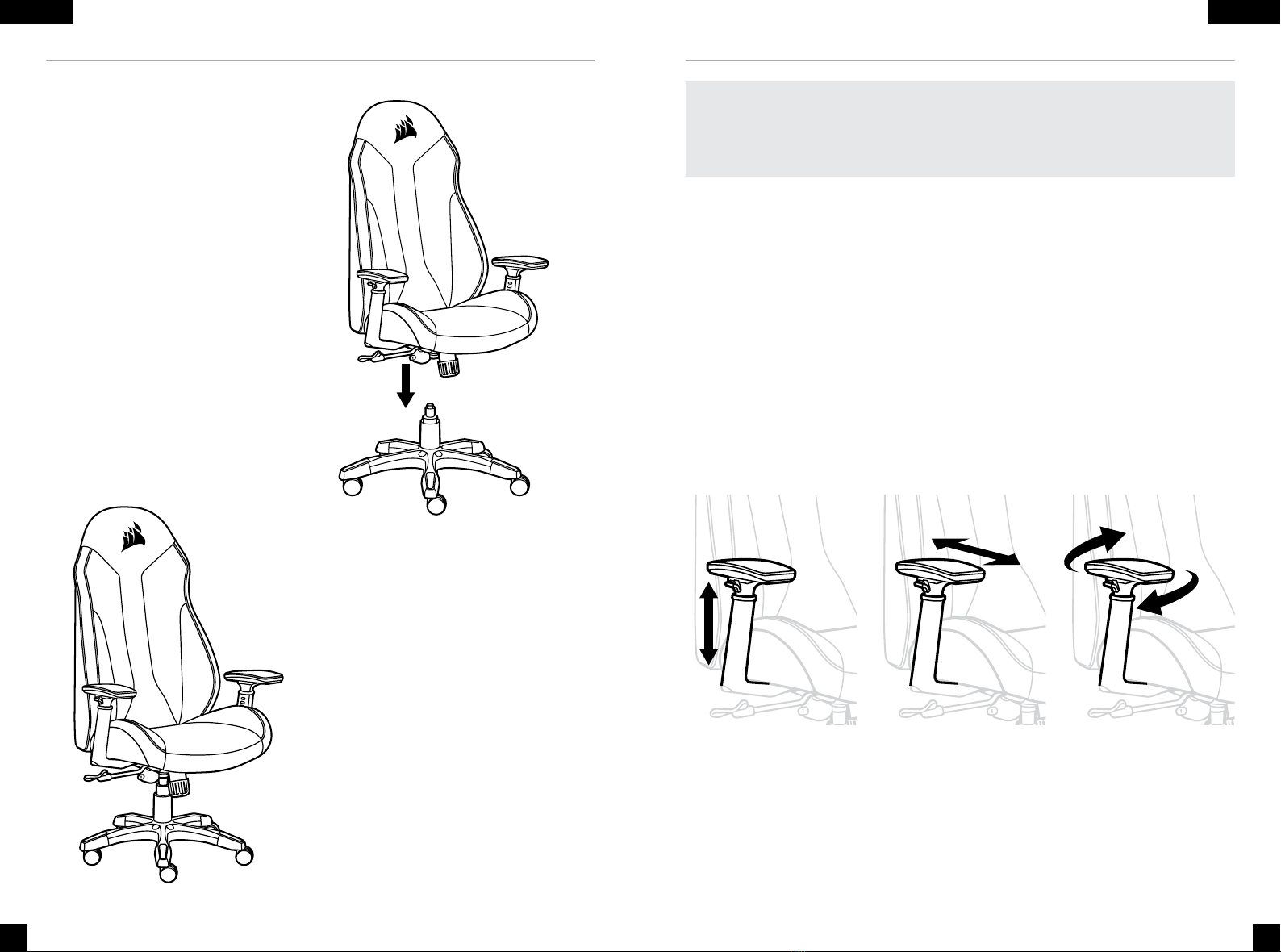

4. Set the assembled seat and seat back
onto the gas lift.
5. Sit back and relax!
ASSEMBLING YOUR TC-SERIES GAMING CHAIR OPERATING YOUR TC-SERIES GAMING CHAIR
ENGLISH ENGLISH
WARNING: Improper use of the chair may cause damage to the chair, its
components, or result in personal injury. Please use this chair in a non-abusive
manner. CORSAIR is not responsible for damages or injury due to failure to adhere
to safety guidelines and/or misuse of the product.
1. Seat Tilt Adjustment
Sitting in the seat, pull the left lever up to unlock the the tilt position. Once your desired tilt
angle is found, push the lever back down to lock the angle into place.
2. Seat Tilt Tension
To increase the tilt tension, while sitting on the chair, rotate the tilt tension knob
underneath the front of the seat counter clockwise. To decrease tilt tension, turn the knob
clockwise.
3. Seat Height Adjustment
Raising chair: While sitting, but supporting most of your own body weight, pull the lever on
the right. To lower, rest your full weight on the chair while pulling the lever and release the
lever when your desired height is reached.
4. 3D Armrest Adjustment

5 6

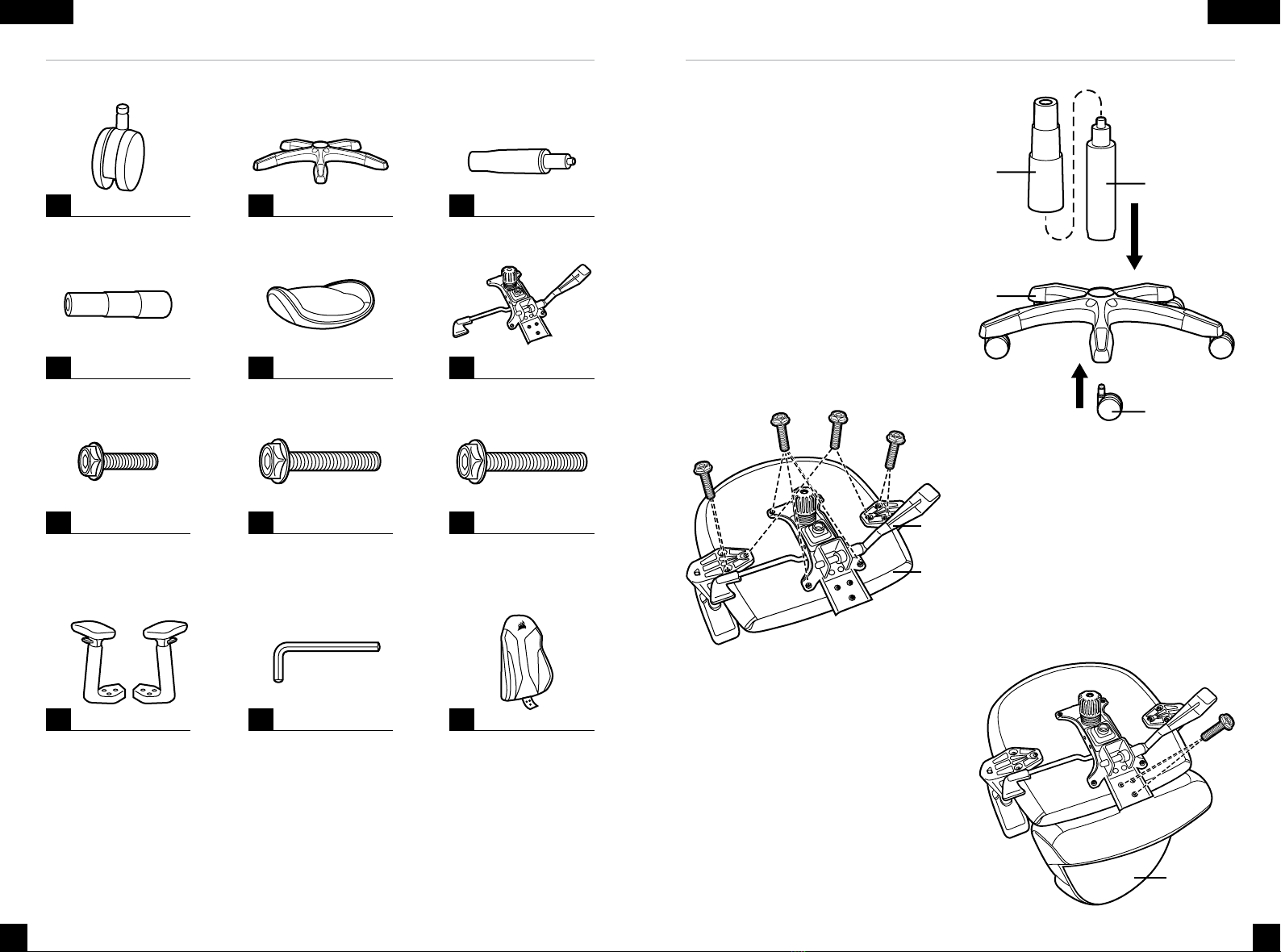

TC-SERIES CONTENU DE LA BOÎTE MONTAGE DE VOTRE FAUTEUIL GAMING TC-SERIES
FRANÇAIS FRANÇAIS
2. Fixez les accoudoirs à l'aide des vis G1 &
G2 incluses et le mécanisme d'inclinaison
à l'aide des vis G.
Remarque: Assurez-vous que la charnière
du mécanisme est située à l'arrière du siège.
1. Insérez les roulettes dans la base’ puis
retournez celle-ci et insérez le côté large
du vérin pneumatique dans la base.
3. À l'aide des vis G’ fixez le dossier à la
charnière.
Remarque: il existe de petites différences entre le TC-Series. Ce graphique montre les éléments
de base inclus.
A B C
x5 x1 x1
Roulette(s) Base Vérin pneumatique
D E F
x1 x1 x1
Cache du vérin
pneumatique
Siège Charnière/mécanisme
d’inclinaison
I J
x1 x1x1
Clé Allen #5 Dossier
H
Accoudoirs
G G1
x7 x2
M8 x 25mm vis pour le
montage de la charnière
et du dossier
M6 x 35mm vis pour le
montage des accoudoirs
G2 x4
M6 x 40mm vis pour le
montage des accoudoirs
G2
G
J
G1
G
DC
A
B
G2
F
E

7 8
MONTAGE DE VOTRE FAUTEUIL GAMING TC-SERIES UTILISATION DE VOTRE FAUTEUIL GAMING TC-SERIES
FRANÇAIS FRANÇAIS
Avertissement: l’utilisation incorrecte du fauteuil peut entraîner son
endommagement ou l'endommagement de ses composants ainsi que des
blessures corporelles. Veuillez utiliser ce fauteuil de manière correcte. Nous ne
sommes pas responsables des dommages ou des blessures dus à une mauvaise
utilisation ou à une utilisation non conforme du produit.
1. Réglage de l'inclinaison du siège
Asseyez-vous sur le siège et tirez le levier de gauche vers le haut pour débloquer la
position d'inclinaison. Une fois que vous avez trouvé l'angle d'inclinaison approprié’
rabaissez le levier pour bloquer cet angle.
2. Tension de l’inclinaison du siège
Pour augmenter la tension de l'inclinaison’ asseyez-vous sur le fauteuil et tournez le
bouton de tension de l’inclinaison situé sous l'avant du siège dans le sens antihoraire.
Pour diminuer la tension de l'inclinaison’ tournez le bouton dans le sens horaire.
3. Réglage de la hauteur du siège
Pour rehausser le fauteuil: asseyez-vous tout en portant l'essentiel de votre propre poids
et tirez sur le levier situé à droite. Pour rabaisser le fauteuil’ asseyez-vous de tout votre
poids sur le fauteuil tout en tirant sur le levier et relâchez celui-ci lorsque vous avez atteint
la hauteur désirée.
4. Réglage des accoudoirs 3D

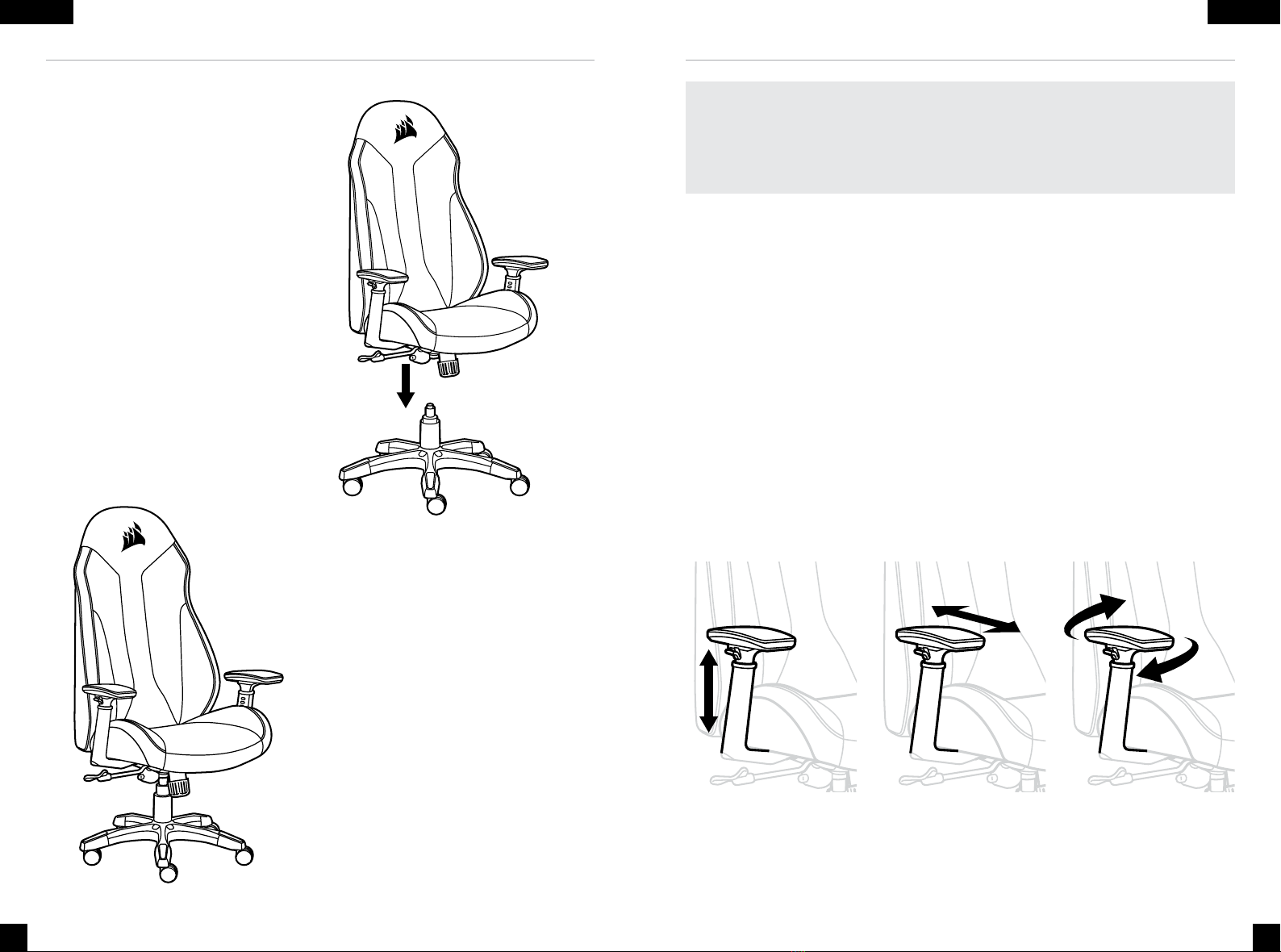

4. Placez le siège et le dossier assemblés
