Cosco 5884218PCOM User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.COSCOKIDSFURNITURE.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345884218PCOM0
5884218PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
®
COSCO

B345884218PCOM0

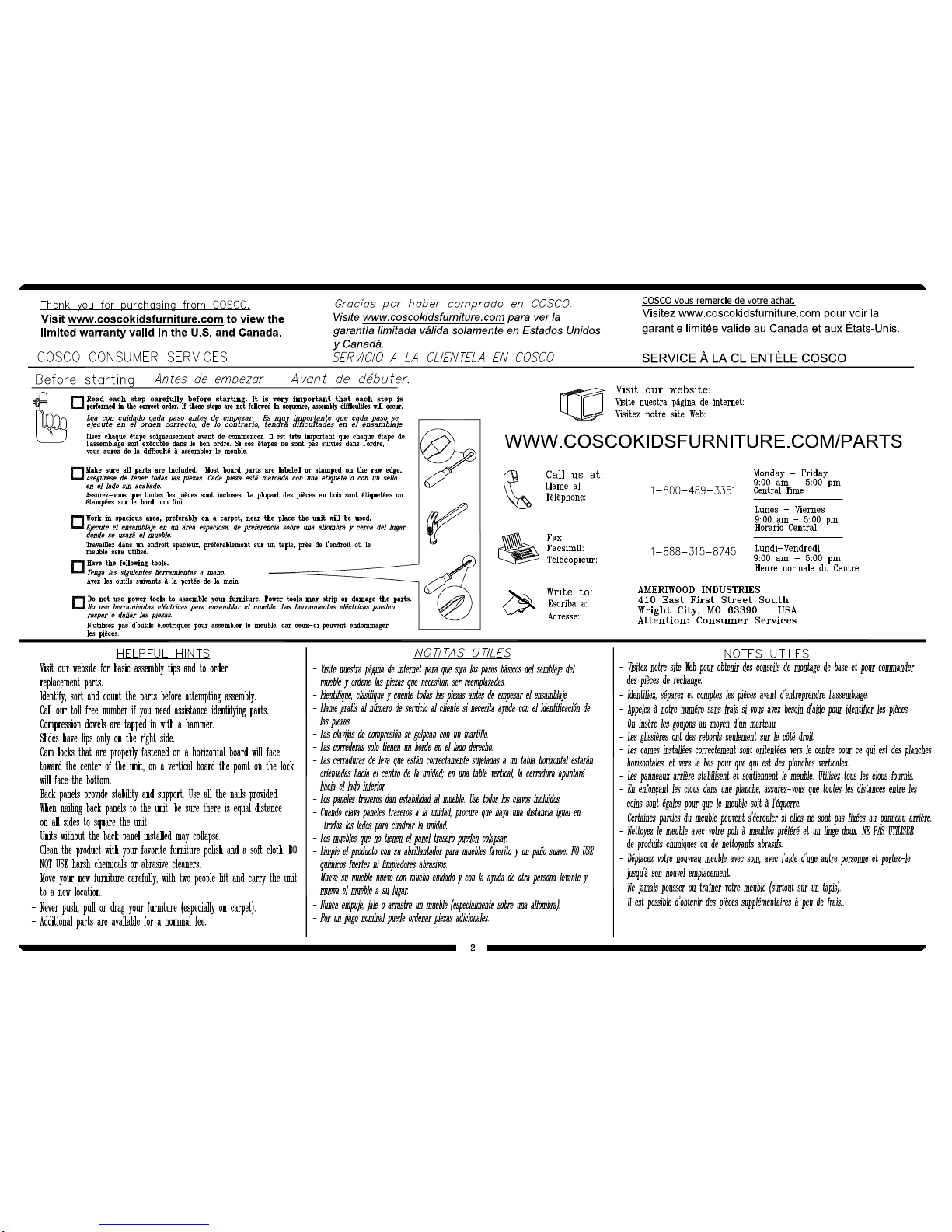

4 /30
?? www.coscokidsfurniture.com ??
PARTS - PIEZAS - PIECES

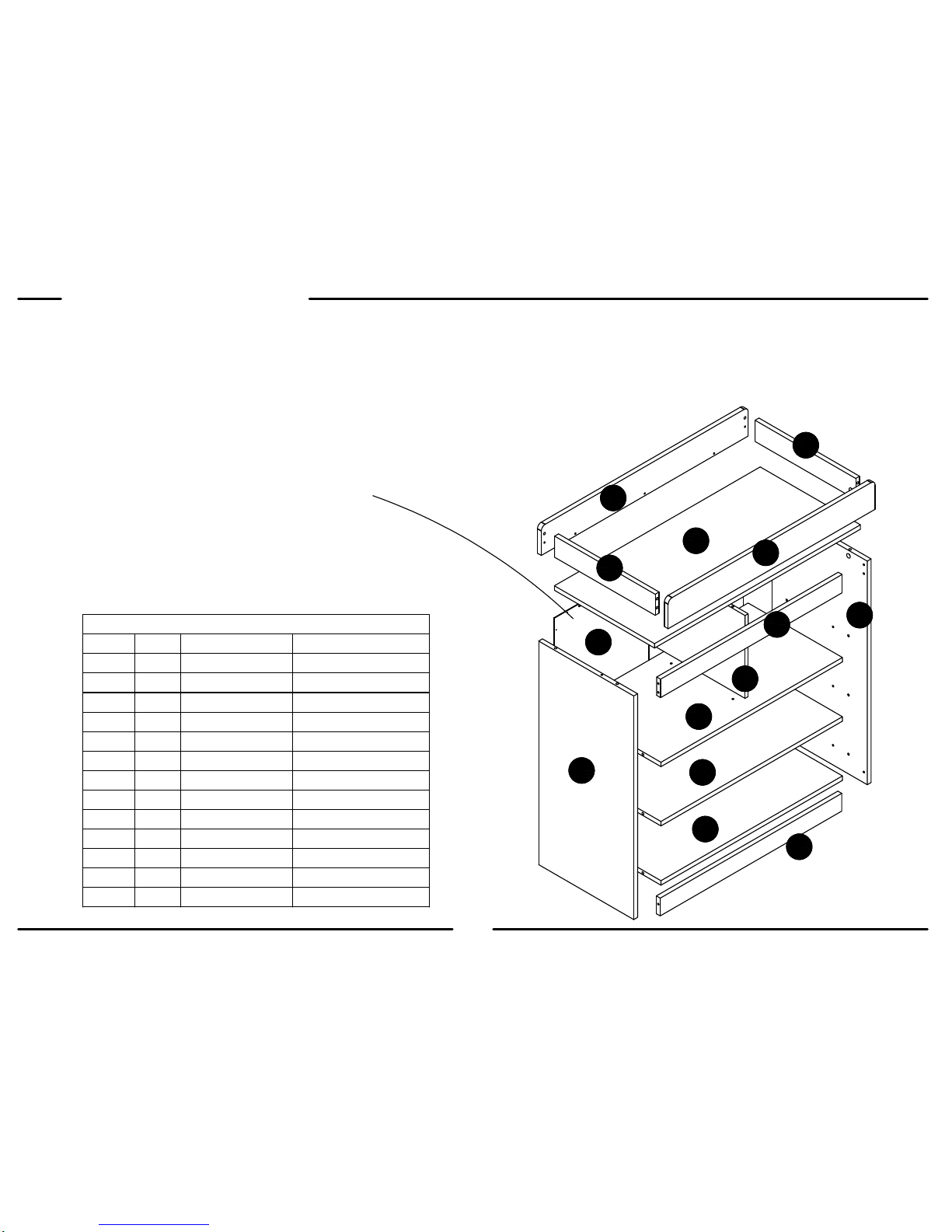

Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
LEFT PANEL
358842180101
A
RIGHT PANEL
358842180201B
PARTITION
358842180301
C
TOP
358842180401D
FIXED SHELF
358852180502E
UPPER SHELF
358842180601F
KICK
358852180701
G
VALANCE358842180901
I
FRONT RAIL
358842181001J
BACK RAIL
358842181101K
LEFT RAIL
358842181201
L
RIGHT RAIL
358842181301M
BACK PANEL
K5884218001N
Parts shown are the base cabinet of your model. Please note, some parts are labeled with a sticker and some parts have a letter stamped
on a raw edge.
Piezas mostradas son la base del gabinete de su modelo. Tenga en cuenta las mismas partes se etiquetan con una etiqueta engomada y
algunas partes tienen una carta impresa en un borde crudo.
Pièces indiquées sont le placard de votre modèle. Veuillez noter que les mêmes pièces sont pourvus d'une étiquette et certaines régions
ont une lettre estampillée sur le bord brut.
This piece is paperboard construction. It is not made from wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se requlere para la asamblea
de su unidad.
Cette pièce est de construction en carton. Elle n'est pas fabriquée de bois, mais nécessaire pour
l'assemblage de votre meuble.
Spanish & French parts list on page 5.
Lista de piezas españolas y francesas en la página 5.
Liste des pièces espagnoles et françaises à la page 5.
A
B
C
D
E
E
F
G
I
J
K
L
M
N

B345884218PCOM0
5 /30
?? www.coscokidsfurniture.com ??
Parts List
DESCRIPTION
PART NUMB
QTY
ITEM
panel de la izquierda / panneau de gauche358842180101
A
panel de la derecha / panneau de droite
358842180201B
particion / cloison
358842180301
C
cima / dessus358842180401
D
estante fijo / tablette fixe
358852180502E
estante superior / étagère supérieure
358842180601F
retroceso / plaque
358852180701
G
doselera / lambrequin
358842180901I
riel delantero / rail avant
358842181001J
riel posterior / rail arrière
358842181101K
carril izquierdo / rail gauche358842181201
L
carril derecho / rail droit
358842181301M
panel trasero / panneau arriere
K5884218001N

B345884218PCOM0
6 /30
?? www.coscokidsfurniture.com ??
PARTS - PIEZAS - PIECES
x
#A22570
cam lock
cerradura de leva
serrure de came
420
x
cam bolt
#A22510
perno de leva
boulon de came
520
x10 26
#A21110
nail
clavo
clou
tête plate 1-3/4"
cabeza plano 1-3/4"
1-3/4" flat head
x
#A13410
62
x
#A53600
angle bracket
support de l'angle
anaquel del ángulo
84
x
#A21660
wood dowel (small)
clavija de madera (pequeña)
goujon de bois (petit)
715
x
31
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie sécurite
3a
3b
3c 3d
x
11 4
#A89020
plastic bumper
parachoques de plástico
pare-chocs en plastique
x
9
8
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde 1/2"
x
12 4
#A11170
5/8" pan head
cabeza redondo 5/8"
tête rondo 5/8"
x
11
#A91640
large green bin
cubo verde grande
bin gros vert
x
21
#A91650
large light blue bin
gran cubo azul claro
grand bac bleu clair
x
#A23030
confirmat
confirmado
confirmé
13 5

B345884218PCOM0
7 /30
?? www.coscokidsfurniture.com ??
PARTS - PIEZAS - PIECES
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus
x
14 1
#A53840
small angle bracket
anaquel del ángulo pequeño
anaquel del ángulo petit
x
15 2
A09130
1/2" flat head
cabez plano 1/2"
tête plate 1/2"
x
16 2
#A51710
knob (blue)
perilla (azul)
bouton (bleu)
16a 16b 16c
x
17 2
#A51711
knob (green)
perilla (verde)
bouton (vert)
17a 17b 17c
x
19 1
#A99040
glue bottle
pegamento
clé hexagonale
x
18 4
#A21790
wood dowel (large)
clavija de madera (gran)
goujon de bois (grand)

1
B345884218PCOM0
8 /30
?? www.coscokidsfurniture.com ??

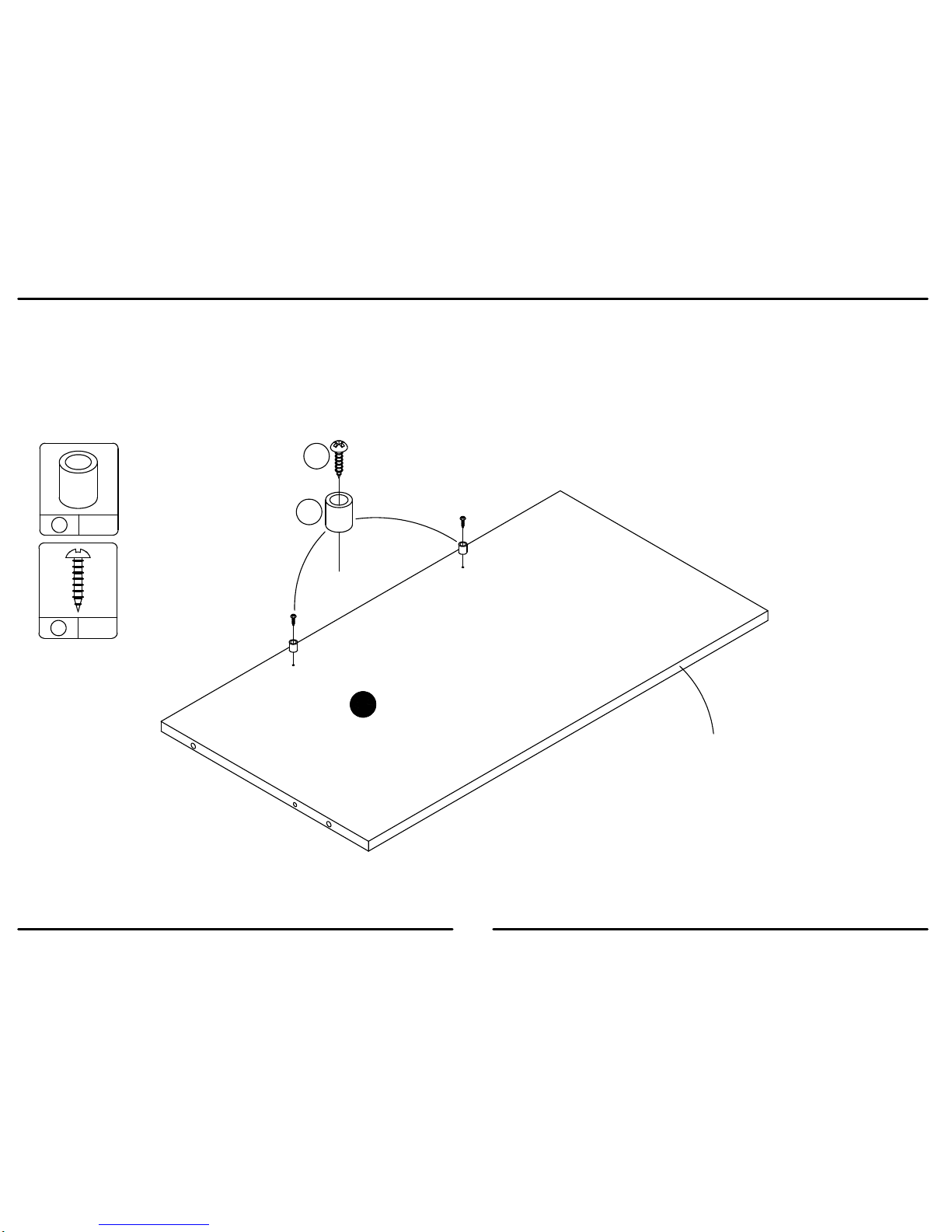

Important: When using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is
tight. Failure to do so may result in stripping the screw.
Importante: Cuando se utiliza un taladro eléctrico o corriente desarmador para atornillar, tenga en cuenta a despacio y se
detendrá cuando el tornillo está apretado. No hacerlo puede resultar en despojar el tornillo.
Important : Lorsque vous utilisez une perceuse électrique ou un tournevis électrique pour le vissage, sachez pour ralentir et
arrêter lorsque la vis est serrée. Faute de quoi vous risquez dans la vis se déshabillant.
x
11 4
x
12 4
Note: You will have 2 fixed shelves (E).
Nota: Usted tendrá 2 estantes fijos (E).
Note: Vous aurez 2 tablettes fixes (E).
Finished Surface
Superficie Acabado
Surface Fini
Finished Edge
Borde Acabado
Bord Fini
E
x2
11
12

2
B345884218PCOM0
9 /30
?? www.coscokidsfurniture.com ??
Finished Edge
Borde Acabado
Bord Fini
Finished Edge
Borde Acabado
Bord Fini
x
412
x
76
Note: You will have 2 fixed shelves (E).
Nota: Usted tendrá 2 estantes fijos (E).
Note: Vous aurez 2 tablettes fixes (E).
4
4
4
7
7
7
7
E
F
x2

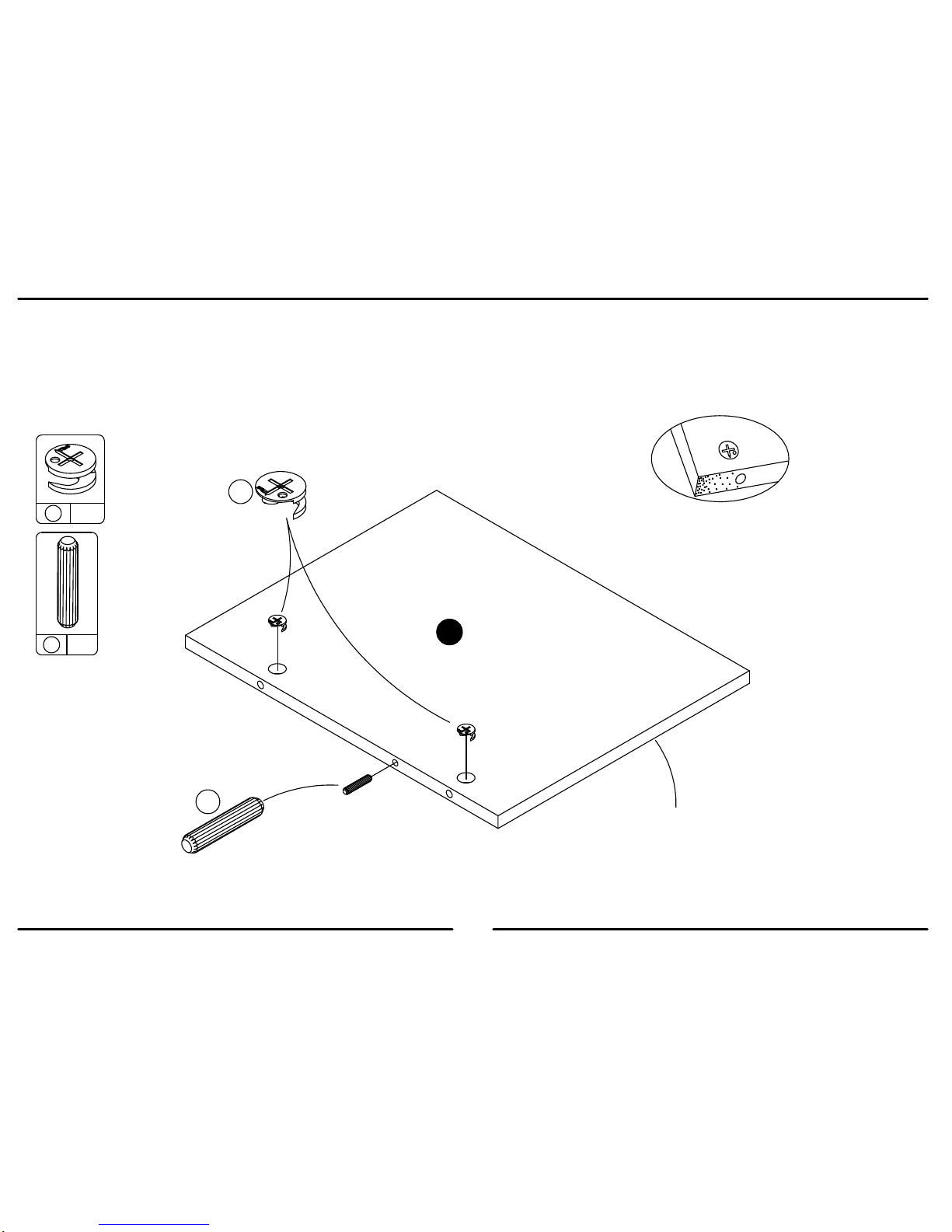

Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Note: You will have small wood dowels (7) and large wood dowels (18). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (18). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (18). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

3
B345884218PCOM0
10 /30
?? www.coscokidsfurniture.com ??
x
82
x 9 4
x
72
Finished Edge
Borde Acabado
Bord Fini
E
G
7
7
8
9
9
Attach the kick (G) to one of the fixed shelves (E) as
shown. Do not fully tighten the screws going into the
fixed shelf (E).
Conecte el tiro (G) a uno de los estantes fijos (E)
como se muestra. No apriete completamente los
tornillos que entran el estante fijo (E).
Fixez le coup (G) à l'une des étagères fixes (E)
comme indiqué. Ne pas serrer les vis allant dans le
plateau fixe (E).
Note: You will have small wood dowels (7) and large wood dowels (18). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (18). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (18). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

4
B345884218PCOM0
11 /30
?? www.coscokidsfurniture.com ??
x
42
x
56
x
71
4
5
5
7
Finished Edge
Borde Acabado
Bord Fini
A
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Note: You will have small wood dowels (7) and large wood dowels (18). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (18). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (18). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

5
B345884218PCOM0
12 /30
?? www.coscokidsfurniture.com ??
x
71
x
56
x
42
Finished Edge
Borde Acabado
Bord Fini
4
5
5
7
B
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Note: You will have small wood dowels (7) and large wood dowels (18). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (18). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (18). Vous pourrez utiliser les chevilles de
bois plus petites (7) dans cette étape.

6
B345884218PCOM0
13 /30
?? www.coscokidsfurniture.com ??
x
42
x
71
7Finished Edge
Borde Acabado
Bord Fini
4
C
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
Note: You will have small wood dowels (7) and large wood dowels (18). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (18). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (18). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

7
B345884218PCOM0
14 /30
?? www.coscokidsfurniture.com ??
x
31
3a
3b
x
56
3a
3b
5
5
D
Finished Edge
Borde Acabado
Bord Fini

8
B345884218PCOM0
15 /30
?? www.coscokidsfurniture.com ??
x
74
x
82
x 9 2
7
7
8
9
I
Note: You will have small wood dowels (7) and large wood dowels (18). You will use the smaller wood dowels (7) in this step.
Nota: Usted tendrá clavijas pequeñas de madera (7) y tacos de madera de gran tamaño (18). Que va a utilizar las clavijas de
madera más pequeños (7) en este paso.
Note: Vous aurez de petites chevilles de bois (7) et les grandes chevilles de bois (18). Vous pourrez utiliser les chevilles de bois
plus petites (7) dans cette étape.

9
B345884218PCOM0
16 /30
?? www.coscokidsfurniture.com ??
x
62
Finished Edge
Borde Acabado
Bord Fini
6
C
F

10
B345884218PCOM0
17 /30
?? www.coscokidsfurniture.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Finished Edge
Borde Acabado
Bord Fini
A
F
C

11
B345884218PCOM0
18 /30
?? www.coscokidsfurniture.com ??
A
FC
E
E
G
I
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
Finished Edge
Borde Acabado
Bord Fini

12
B345884218PCOM0
19 /30
?? www.coscokidsfurniture.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
G
E
E
F
A
I
C
B
Finished Edge
Borde Acabado
Bord Fini

13
B345884218PCOM0
20 /30
?? www.coscokidsfurniture.com ??
x 9 2
9
A
C
B
ID
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER

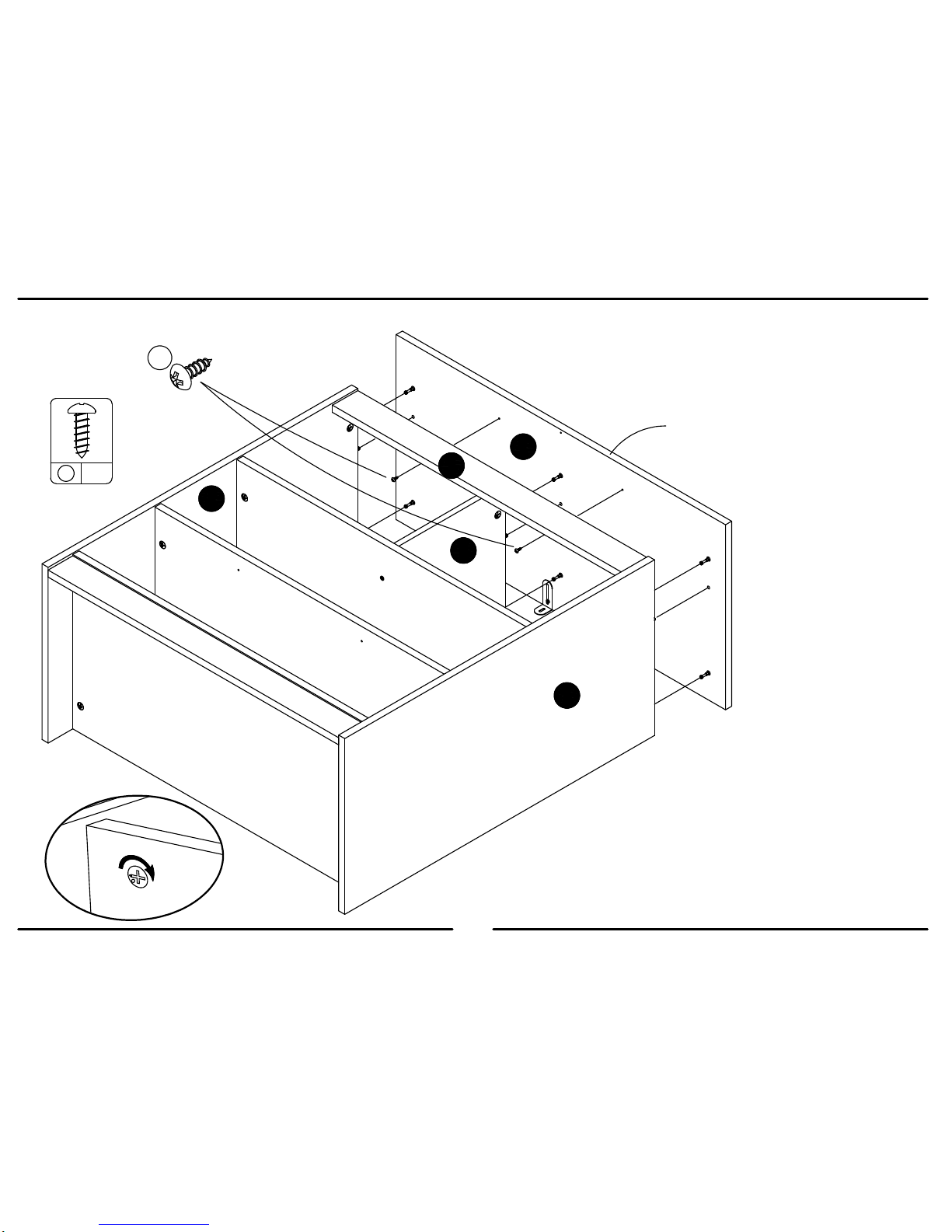

After the top (D) is attached. Attach the
angle brackets (8) on the back surface
of the valance (I) to the top (D) with two
screws (9).
Después de la parte superior (D) se
adjunta. Fije los soportes angulares (8)
en la superficie posterior de la cenefa (I)
a la parte superior (D) con dos tornillos
(9).
Après le sommet (D) est fixé. Fixez les
équerres de fixation (8) sur la surface
arrière de la jupe (I) vers le haut (D)
avec deux vis (9).
Finished Edge
Borde Acabado
Bord Fini
