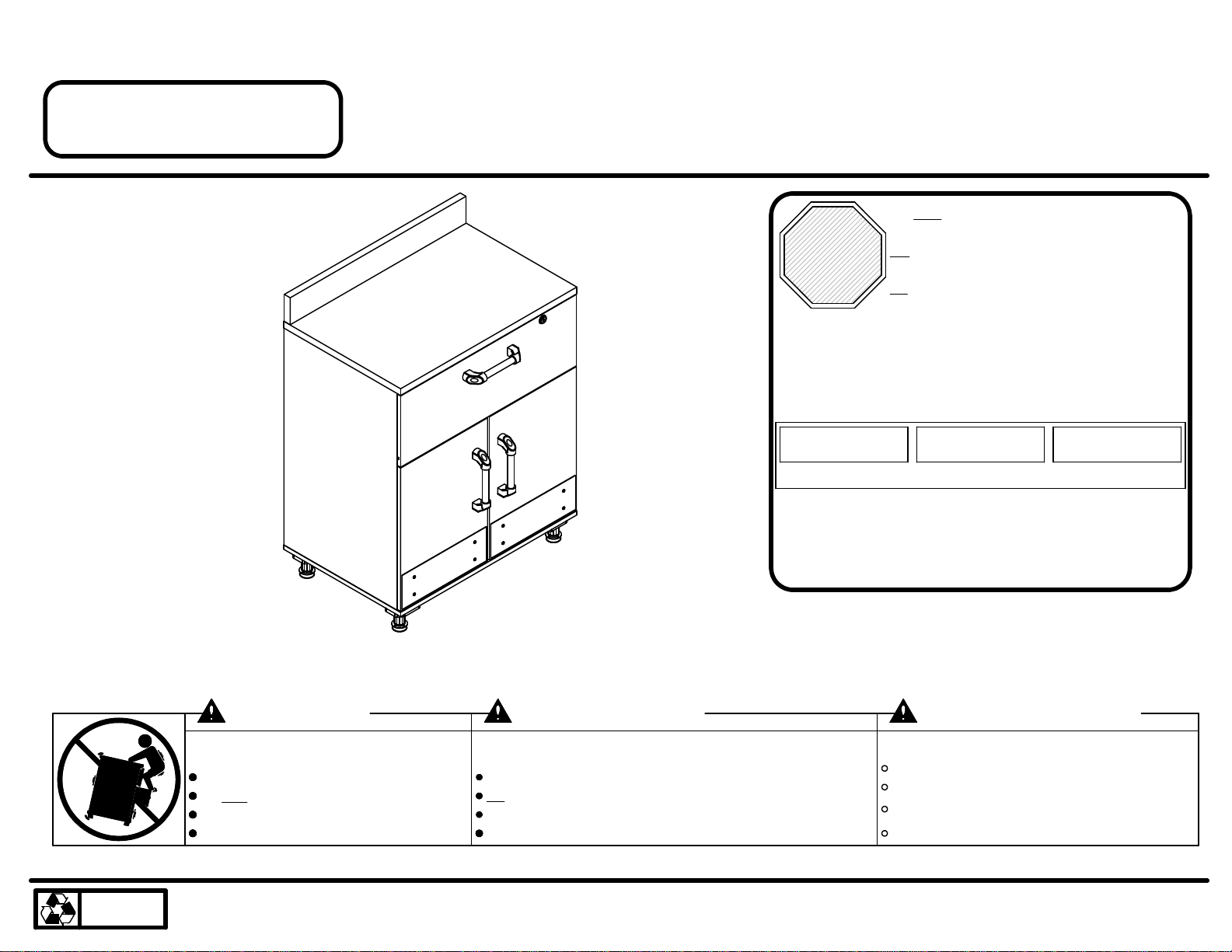

Cosco 7461315P User manual

WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B347461315P00
7461315P
Please Recycle
Recicle Por Favor
Réutilisez SVP

COSCO

B347461315P00
3 /24
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
37461315010
right panel
panel derecho
panneau droit
37461315020
top
parte superior
panneau supérieur
37461316030
left door
puerta izquierda
porte gauche
37461315070
drawer front
frente del cajon
devant du tiroir
37461315060
back rail
carril trasero
rail arrière
37461316050
bottom
fondo
fond
37461315040
right door
puerta derecha
porte droite
37461315080
left drawer side
lado del cajon izquierdo
côté du tiroir gauche
37461316090
drawer back
trasero del cajon
dos du tiroir
37461316110
back panel
panel trasero
panneau arrière
K74475601
ABCD
EFGHIJ
KL
M
right drawer side
lado del cajon derecho
côté du tiroir droit
37461316100
drawer bottom
fondo del cajon
fond du tiroir
37461316120
drawer brace
soporte del cajon
support du tiroir
37461000130
adjustable shelf
estante ajustable
tablette réglable
37461316140
stringer
soporte
support
37461315150
N
O

B347461315P00
4 /24
?? www.ameriwood.com ??

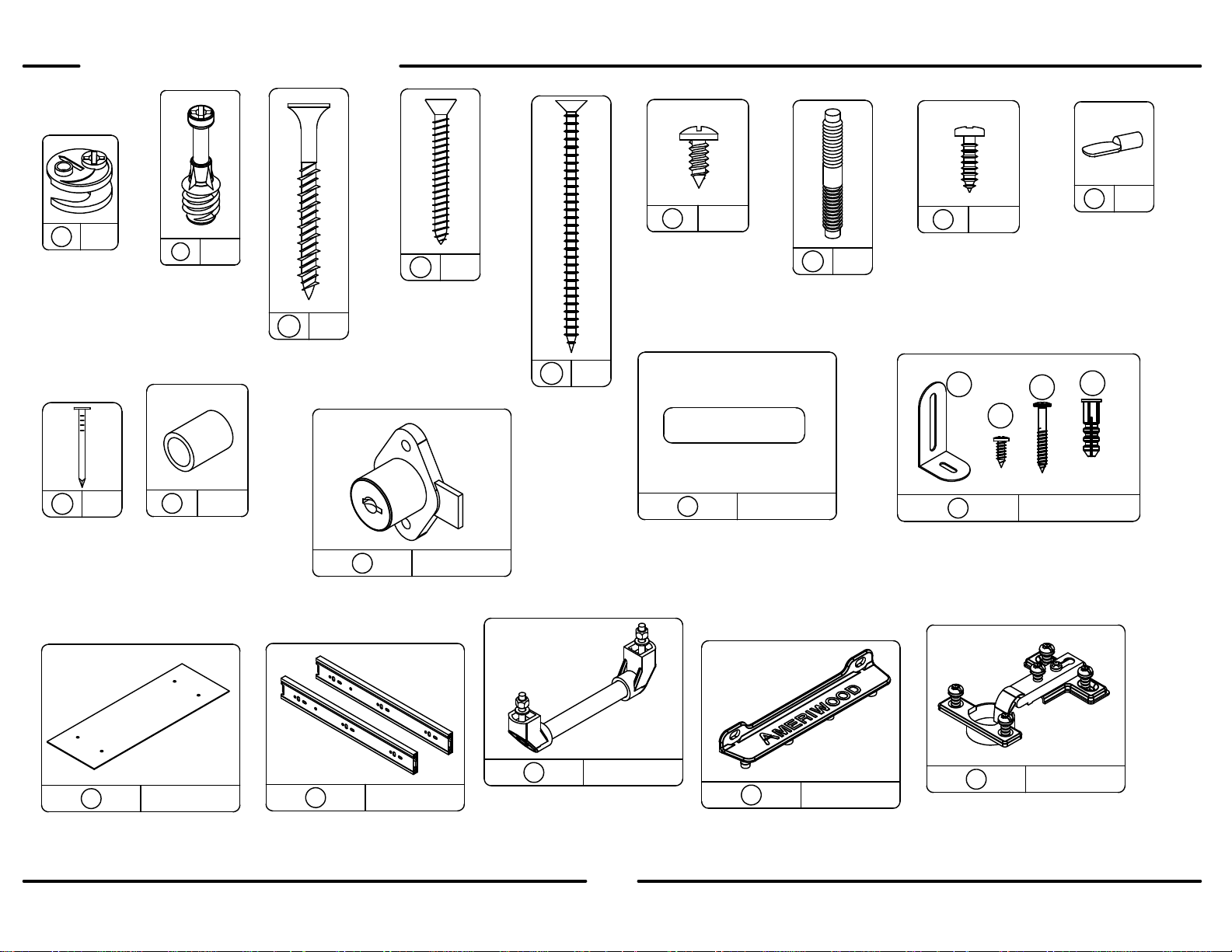

PARTS - PIEZAS - PIECES
COSCO
x 422
#A11600
1-1/4" flat head
cabeza plano 1-1/4"
tête plate 1-1/4"
x10 40
#A21110
nail
clavo
clou
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
34
x
14 1
#A84050
safety bracket kit
juego del soporte de seguridad
ensemble de courroie de sécurite
14b
14a 14c 14d
x
17
#A22500
cam lock
cerradura de leva
serrure de came
x
2
7
cam bolt
#A22510
perno de leva
boulon de came
tête plate 2 1/4"
cabeza plano 2 1/4"
2 1/4" flat head
x
#A13800
53
x
624
#A12100
7/16" pan head
cabeza redondo 7/16"
tête ronde 7/16"
x
73
#A21520
compression dowel
clavija de compresion
goujon de compression
x
82
#A11120
1/2" pan head
cabeza redondo 1/2"
tête ronde 1/2"
x94
#A80250
shelf support
soporte de tablero
support de la tablette
x
11 6
#A23700
rubber cap
gorra de goma
capuchon
x
12 1
#A55015
lock
cerradura
serrure
x
13 1
#A93340
name plate
placa de nombre
plaque signalétique
x
15 2
#A92510
base plate
placa base
plaque de base
x
16 1
#A56100
drawer slide
corredera del cajon
coulisse de tiroir
x
17 3
#A52995
handle
puno
poignée
x
18 2
#A54220
drawer bracket
soporte del cajon
support de tiroir

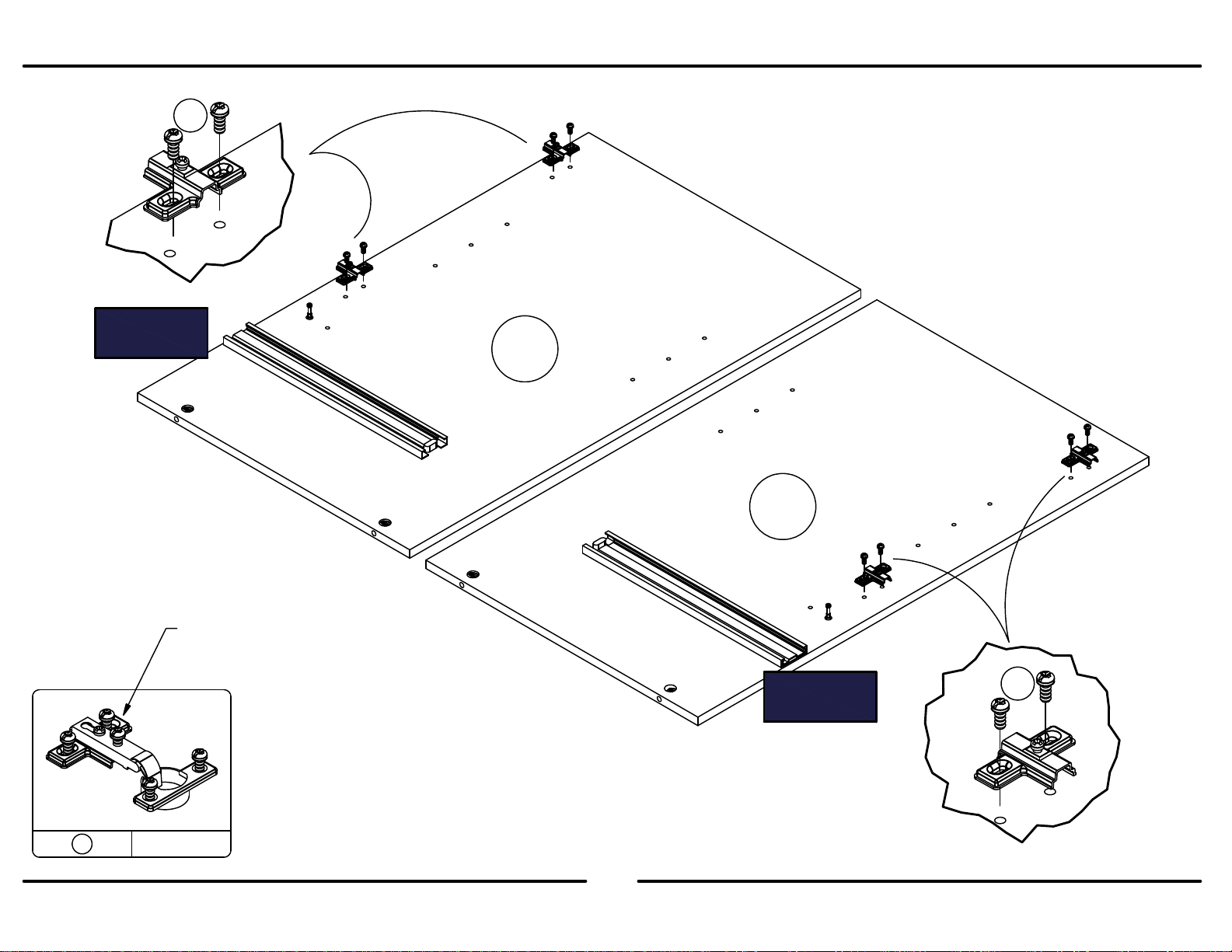

x
19 4
#A65615
hinge
bisagra
penture

B347461315P00
5 /24
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
x
20 4
#A43600
adjustable leg
pata ajustable
jambes réglables
x
21 4
#A43610
leg mount
montaje de pata
support de jambe
2
3½ turn to fully lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over tighten.
Apriétese a totalmente asiento. No haga
encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the cam fastening system works
Esta ilustración muestra el sistema de fijación de leva y como funciona
Cette illustration montre le système de fixation de came et son fonctionnement
Lock
Apretar
Serrer
Certificate of Conformity
1. This certificate applies to the Ameriwood Industries Inc. product
identified by this instruction manual.
2. This certificate applies to compliance of this product with the
CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Ameriwood Industries Inc.
410 East First Street South
Wright City, MO 63390
1-800-489-3351
4. Site of Manufacture:
□Cornwall ON
5. See front page of instruction manual for date of manufacture.

1
B347461315P00
6 /24
?? www.ameriwood.com ??
Extend the slide as shown. Press the release lever and remove the inner slide.
Extender la corredera como se muestra. Presione la palanca de liberación y retire la pieza deslizante interna.
Étendez la glissière comme montré. Pressez le levier et enlever la glissière intérieure.
inner slide
corredera interna
glissière intérieure
release lever
palanca de liberación
levier de déblocage
x
16 1
use these holes to fasten to the Left and Right Panels (A&B)
utilizar estos agujeros para fijar a los Paneles Izquierdo y Derecho (A&B)
utilisez ces trous pour fixer aux Panneaux Gauche et Droit (A&B)
use these holes to fasten to the Left and Right Drawer Sides (I&J)
utilizar estos agujeros para fijar a los Lados del Cajon Izquierdo y Derecho (I&J)
utilisez ces trous pour fixer aux Côtés du Tiroir Gauche et Droit (I&J)

2
B347461315P00
7 /24
?? www.ameriwood.com ??
Position the drawer slides (without the inner slide)
from step 1 as shown. Start by attaching the slides
at the rear. While sliding the middle of the slide
locate the holes in the panels with the access hole
in the slide and fasten with screws (6) as shown.
Coloque las correderas de cajón (sin la pieza
deslizante interna) de la etapa 1, como se muestra.
Iniciar uniendo las correderas en la parte trasera.
Mientras desliza el medio de la corredera de
localizar los agujeros en los paneles con el orificio
de acceso en la corredera y fijar con tornillos (6)
como se muestra.
Positionnez les glissières (sans la glissière
intérieure) de l'étape 1, comme illustré.
Commencer par fixer les glissières à l'arrière. Tout
en faisant glisser le milieu de la glissière, repérez
les trous dans les panneaux avec le trou d'accès
dans la glissière et fixer avec des vis (6) comme
indiqué.
FINISHED EDGE
BORDE ACABADO
BORD FINI
FINISHED EDGE
BORDE ACABADO
BORD FINI
x
16 1
A
B
x
14
proper orientation
posicion correcta
bonne orientation
1
2
16
16
x
2
2
x
66
6
6

3
B347461315P00
8 /24
?? www.ameriwood.com ??
x
19 4
loosen to separate
desajuste para separar
désserrez pour séparer
A
B
19
19
FINISHED EDGE
BORDE ACABADO
BORD FINI
FINISHED EDGE
BORDE ACABADO
BORD FINI

4
B347461315P00
9 /24
?? www.ameriwood.com ??
x
2
4
x
53
x
14 1
14a
14b
E
C
2
2
5
14a
14b
RAW SURFACE
SUPERFICE CRUDA
SURFACE CRUE
FINISHED EDGE
BORDE ACABADO
BORD FINI

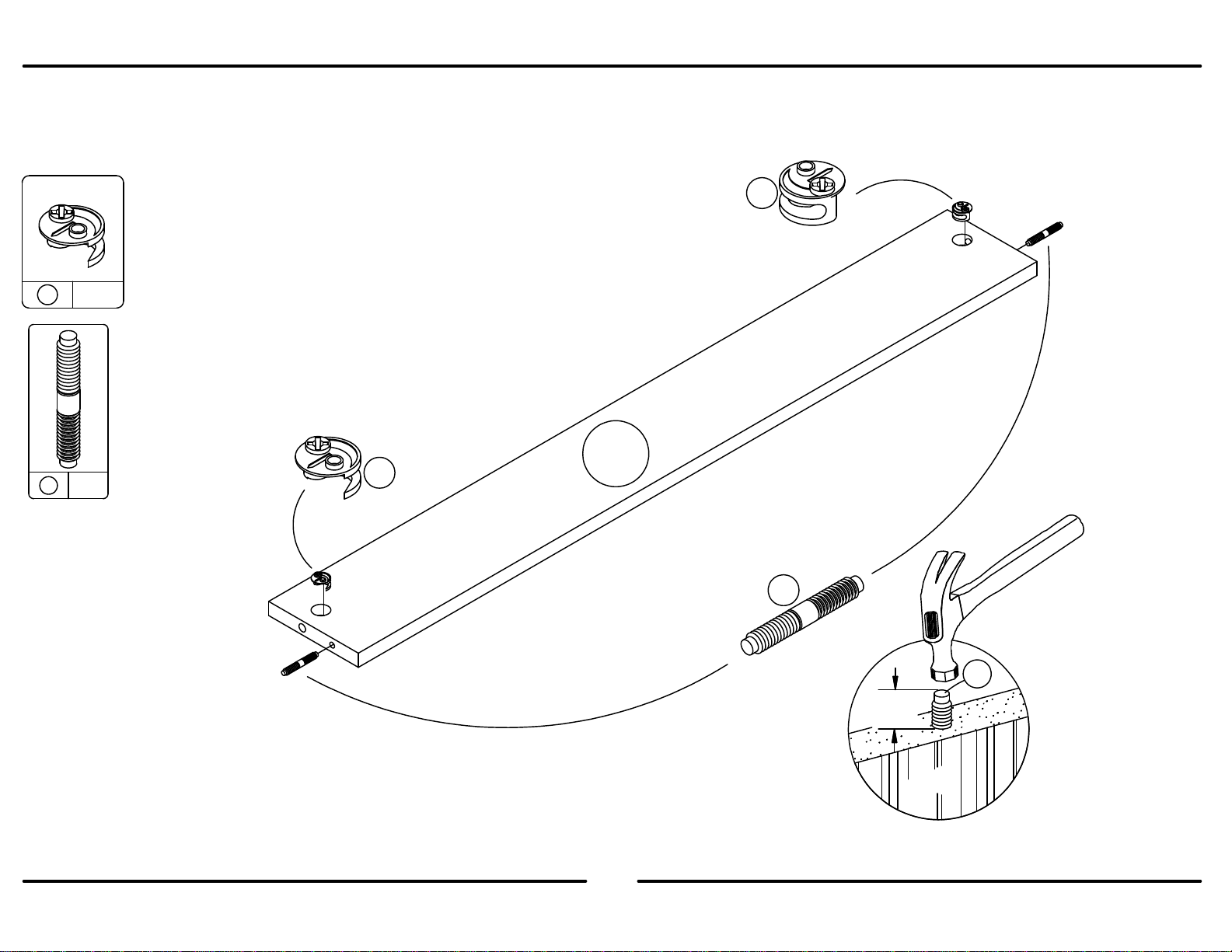

center the Back Rail (E) onto the Top (C)
centrar el Carril Trasero (E) en la Parte Superior (C)
centrez le Rail Arrière (E) sur le Panneau Supérieur (C)

5
B347461315P00
10 /24
?? www.ameriwood.com ??
O
proper orientation
posicion correcta
bonne orientation
proper orientation
posicion correcta
bonne orientation
Approx.
7/16"
7
x
12
x
7
2
1
1
7

6
B347461315P00
11 /24
?? www.ameriwood.com ??

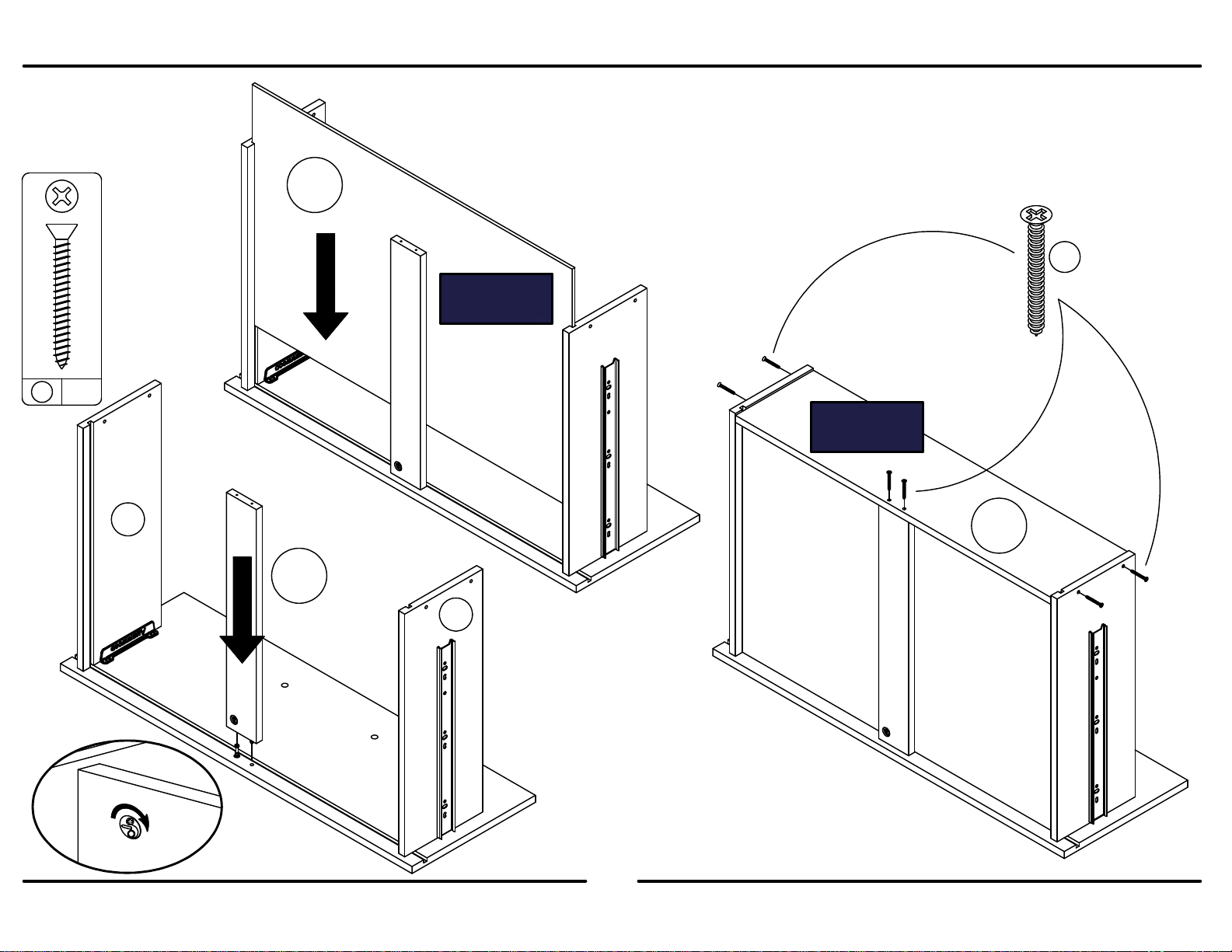

A
A
B
B
O
C
D
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
x2
x4
#1
#2
3
x 4
All finished edges are facing upwards
Todos los bordes acabados se vean hacia arriba
Tous les bords finis font face vers le haut
3

7
B347461315P00
12 /24
?? www.ameriwood.com ??

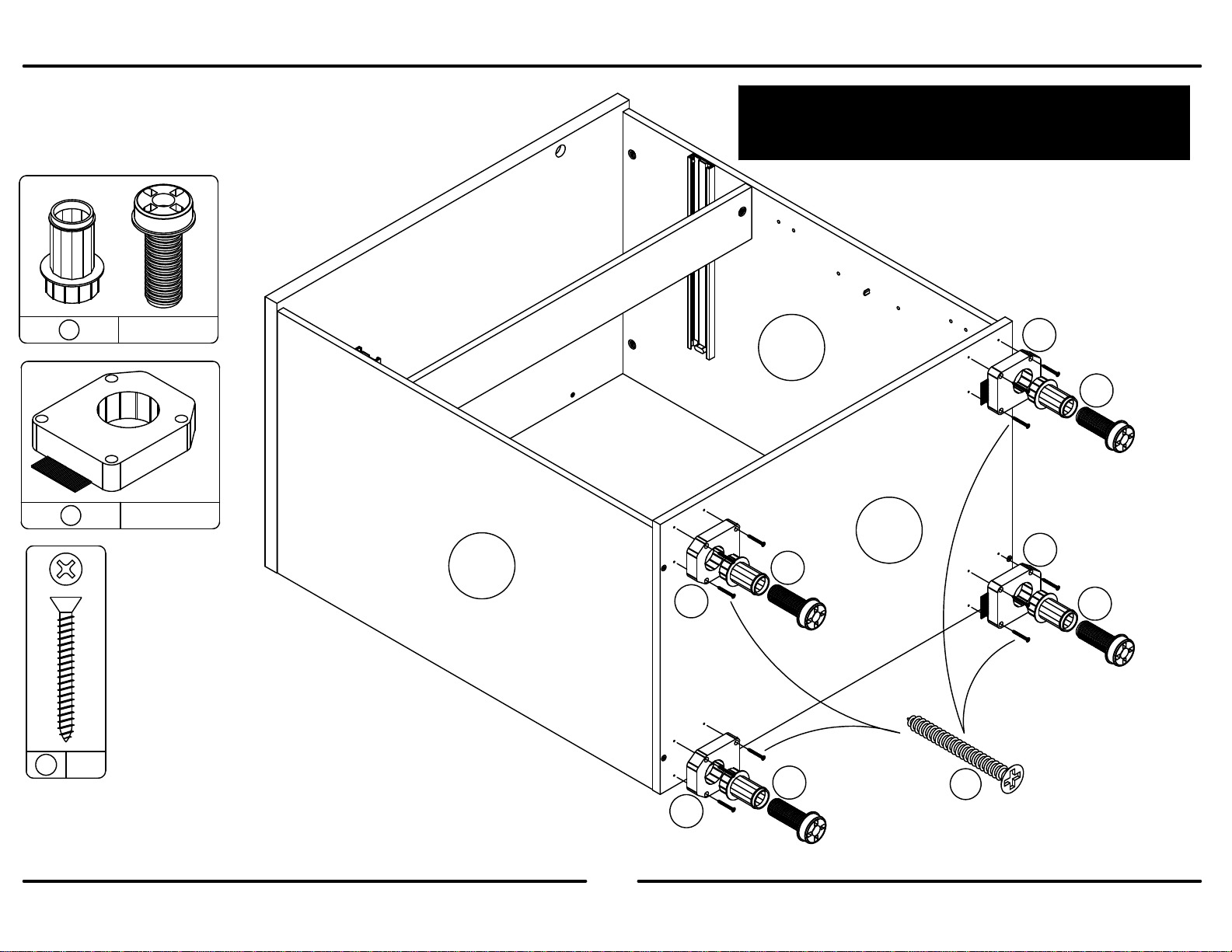

x 416
x
20 4
x
21 4
A
B
D
4
20
20
20
20
21
21
21
21

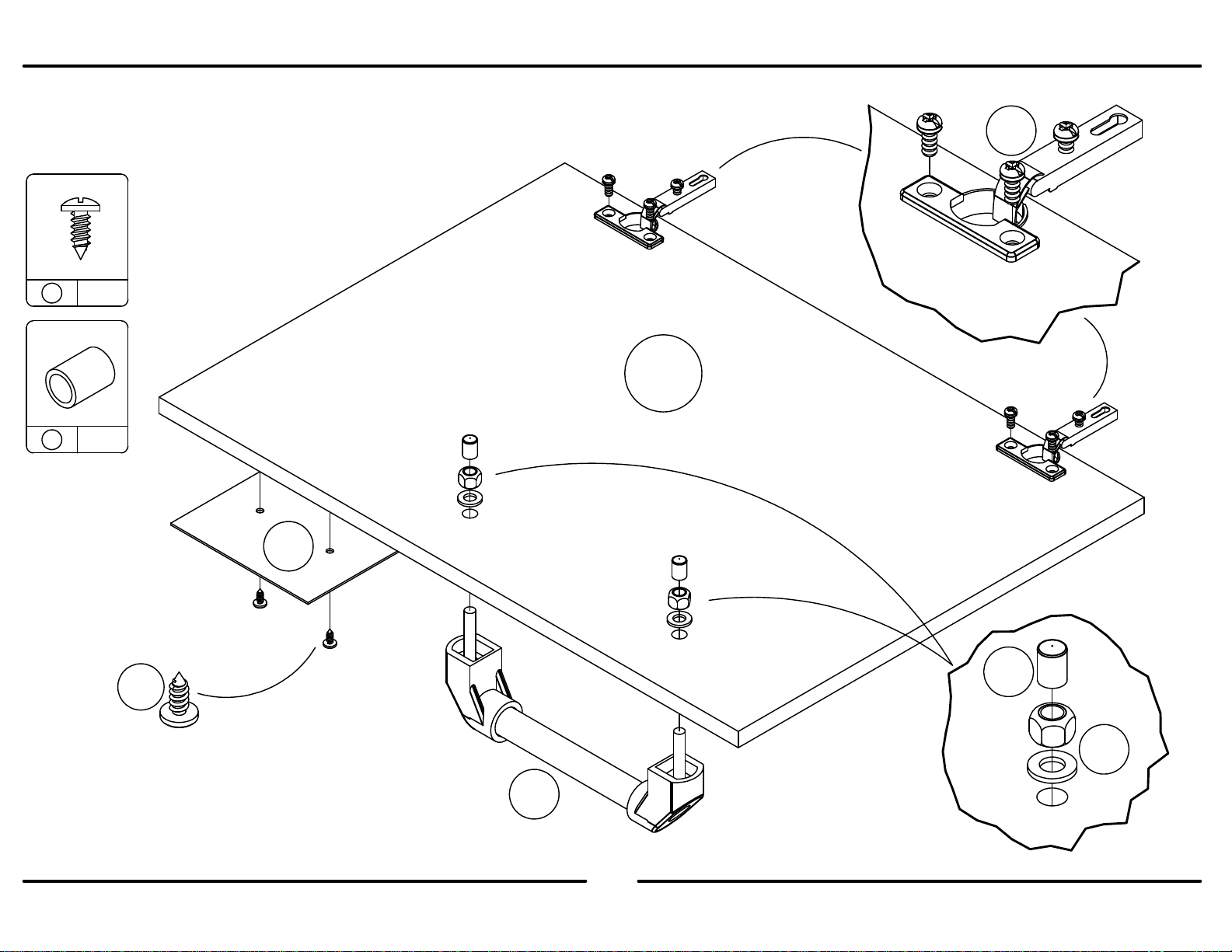

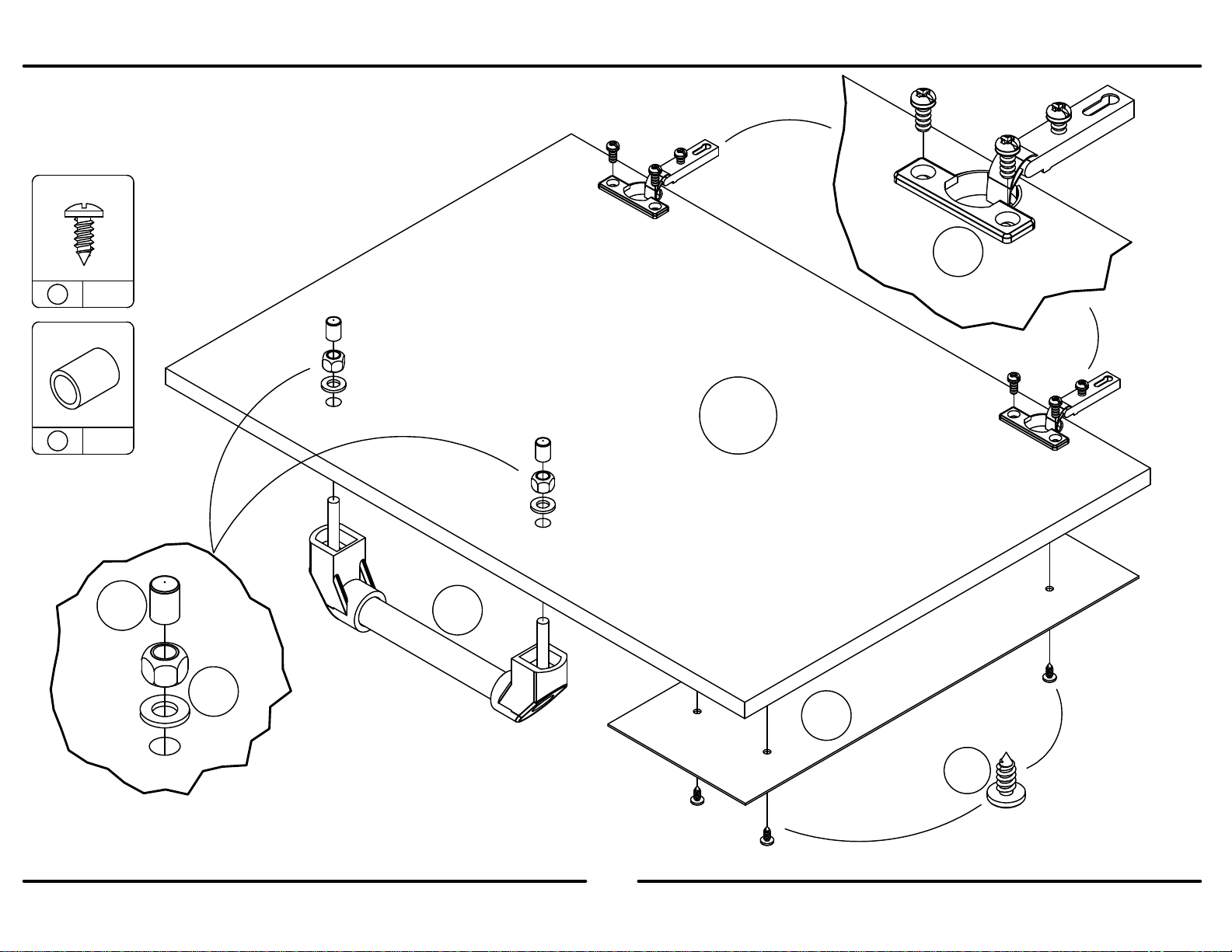

Fasten the leg mount (21) to the bottom (D) with
the screws (4). Press the leg sleeve (20) into the leg mount (21).
Screw the adjustable leg (20) completely into the sleeve (20).
Fije el soporte de la pierna (21) a el fondo (D) con los tornillos (4). Presione el
casquillo de la pierna (20) en el soportede la pierna (21). Atornille la pata
ajustable (20) completamente en el casquillo (20).
Fixer le support de jambe (21) au fond (D) avec les vis (4). Presser le
manchon de jambe (20) dans le support de jambe (21). Visser le pied réglable
(20) complètement dans le manchon (20).
All finished edges are facing upwards
Todos los bordes acabados se vean hacia arriba
Tous les bords finis font face vers le haut

8
B347461315P00
13 /24
?? www.ameriwood.com ??
10 x 34
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
Asegura que el unidad es cuadrada.
Distancia de esquina a esquina debe ser igual como se muestra por favor.
Assurez-vous que le meuble est à égalité.
La distance de coin en coin doit être égale comme montré.
Carefully place the unit on its front
Con cuidado, coloque la unidad sobre su parte frontal
Placez soigneusement le meuble sur son devant
notch at this end
muesca en este extremo
encoche à ce bout
RAW SURFACE
SUPERFICE CRUDA
SURFACE CRUE
and/or serious injury.
S'il-vous-plait assurez-vous que le Panneau Arrière soit
attaché solidement. Tous les clous doivent être enfoncés
perpendiculairement et solidement dans les pièces. Sinon le
meuble peut devenir instable, s'effondrer subitement et/ou
causer des blessures graves.
Por favor asegúrese que el Panel Trasero se ate
firmemente. Todos los clavos deben manejarse en las
partes recto. El fracaso para hacer para que podría causar
inestabilidad, derrumbamiento del producto, y/o la lesión
seria.
Failure to do so could cause instability, product collapse,
All nails must be driven into the parts straight.
Please make sure that the Back Panel is attached securely.
AVERTISSEMENT
ADVERTENCIA
WARNING
Flush the edge of the back panel with the bottom edge of the bottom
shelf. Align squarely and nail straight through into back edges.
Alinie el borde del panel trasero con el borde inferior del estante
inferior. Alinee en ángulo recto y clave derecho dentro o en los bordes
traseros.
Alignez le bord du panneau arrière avec le bord inférieur de la tablette
inférieure. Alignez à égalité et enfoncez les clous perpendiculairement
dans les bords arrière.

9
B347461315P00
14 /24
?? www.ameriwood.com ??
Lay the drawer sides down on a flat hard surface. Carefully line up the drawer bracket with the holes in the drawer side
as shown. Using a hammer, tap each drawer bracket stem part way into each hole. Repeat this process until the drawer
bracket is fully seated on the drawer side.
Coloque los lados del cajón sobre una superficie plana y dura. Alinee cuidadosamente el soporte del cajón con los
agujeros en el lado del cajón, como se muestra. Con un martillo, golpee cada vástago del soporte del cajón
parcialmente en cada orificio. Repita este proceso hasta que el soporte del cajón esté completamente asentado en el
lado del cajón.
Déposez les côtés du tiroir sur une surface plane et rigide. Alignez soigneusement le support de tiroir avec les trous
dans le côté du tiroir comme montré. Avec un marteau, tapez chaque tige de support de tiroir en partie dans chaque
trou. Répétez cette procédure jusqu'à ce que le support de tiroir repose entièrement sur le côté du tiroir.
x
18 2
IJ
FINISHED EDGE
BORDE ACABADO
BORD FINI
FINISHED EDGE
BORDE ACABADO
BORD FINI
Bracket Orientation
Orientación del soporte
Orientation du support
Bracket Orientation
Orientación del soporte
Orientation du support
18
18

10
B347461315P00
15 /24
?? www.ameriwood.com ??
IJ
x
66 x
16 2
Removed in step 1
Quitó en el paso 1
Enlevé à l'étape 1
FINISHED EDGE
BORDE ACABADO
BORD FINI FINISHED EDGE
BORDE ACABADO
BORD FINI
66
The enclosed end of the metal slide is at
this end.
El extremo cerrado de la corredera de
metal es en este extremo.
L'extrémité fermée de la coulisse en métal
est à ce bout.
16
16 16

11
B347461315P00
16 /24
?? www.ameriwood.com ??
FINISHED EDGE
BORDE ACABADO
BORD FINI
FINISHED EDGE
BORDE ACABADO
BORD FINI
x
64
x
2
1
x
7
1
6
2
M
I
J
F
proper orientation
posicion correcta
bonne orientation
Approx.
7/16"
7
7
x
11
1

12
B347461315P00
17 /24
?? www.ameriwood.com ??
UNLOCK LOCK
APRETAR
DESAPRETAR
OUVRIR SERRER
x1
I
J
M
L
RAW SURFACE
SUPERFICE CRUDA
SURFACE CRUE
K
RAW SURFACE
SUPERFICE CRUDA
SURFACE CRUE
x 46
4
#1
#2
#3

13
B347461315P00
18 /24
?? www.ameriwood.com ??
x
82
x
11 2
8
8
12
optional
opcional
optionnel
11
F
17
17

14
B347461315P00
19 /24
?? www.ameriwood.com ??
x
64
x
11 2
H
19
17
17
11
15
6

15
B347461315P00
20 /24
?? www.ameriwood.com ??
G
15
x
64
x
11 2
19
17
17
11
6
