Creative Webcam Notebook User manual

i
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Language TOC.fm Page i Thursday, June 2, 2005 10:26 AM

ii
Language TOC.fm Page ii Thursday, June 2, 2005 10:26 AM

1
English
About Your Creative WebCam
Power LED Lights up when your Creative WebCam is connected to your computer's USB port.
Focus ring Adjusts the view focus. Point the lens toward your subject and then rotate this ring in
a clockwise or counterclockwise motion until the image is in focus.
Snapshot
button Press it to launch WebCam Center and capture images.
USB cable Connect it to your computer's USB port.
Hinged lever Use this to mount your Creative WebCam on an LCD display panel.
Focus ring
Snapshot
button
USB cable Hinged
lever
Figure 1
Front View Side View
Power LED
CLA Live! Effects QSB.fm Page 1 Thursday, June 2, 2005 10:46 AM

2
Getting Started
1Installing Your Creative WebCam
1. Do not connect your Creative WebCam to your computer before installing the
drivers. If you accidentally begin installation with your Creative WebCam connected
and the Add New Hardware Wizard or Found New Hardware Wizard dialog
box appears, click the Cancel button.
2. Insert the Installation and Applications CD into your CD-ROM/DVD-ROM drive.
Your CD should start automatically. If it does not, follow the steps below:
i. Double-click the My Computer icon.
ii. Right-click the CD-ROM/DVD-ROM drive icon, and then click Autoplay.
3. Select the region you are in and then click the Next button.
4. Select a language and then click the Next button.
5. Click the options for installing drivers and applications, and then click the Install
button.
For users with USB 2.0-equipped computers only:
Creative Installation automatically checks that the software components required for optimal USB
2.0 performance are installed on your computer, and alerts you if these components are missing.
If you receive such a message, do either of the following to ensure that your Creative WebCam
always performs to its fullest potential over a USB 2.0 connection:
• install the driver provided by the vendor of your USB 2.0 Enhanced Host Controller; or
• download and install the latest Service Pack (SP) for your respective Windows
®
Operating
System.
Should you choose to install Windows XP SP1, you must install Windows XP Hotfix
KB822603 as well. The latest Windows Service Packs (including Windows XP SP1) and
Windows Hotfix KB822603 can be obtained from the Microsoft Help and Support website
or via Windows Update.
CLA Live! Effects QSB.fm Page 2 Thursday, June 2, 2005 10:46 AM

3

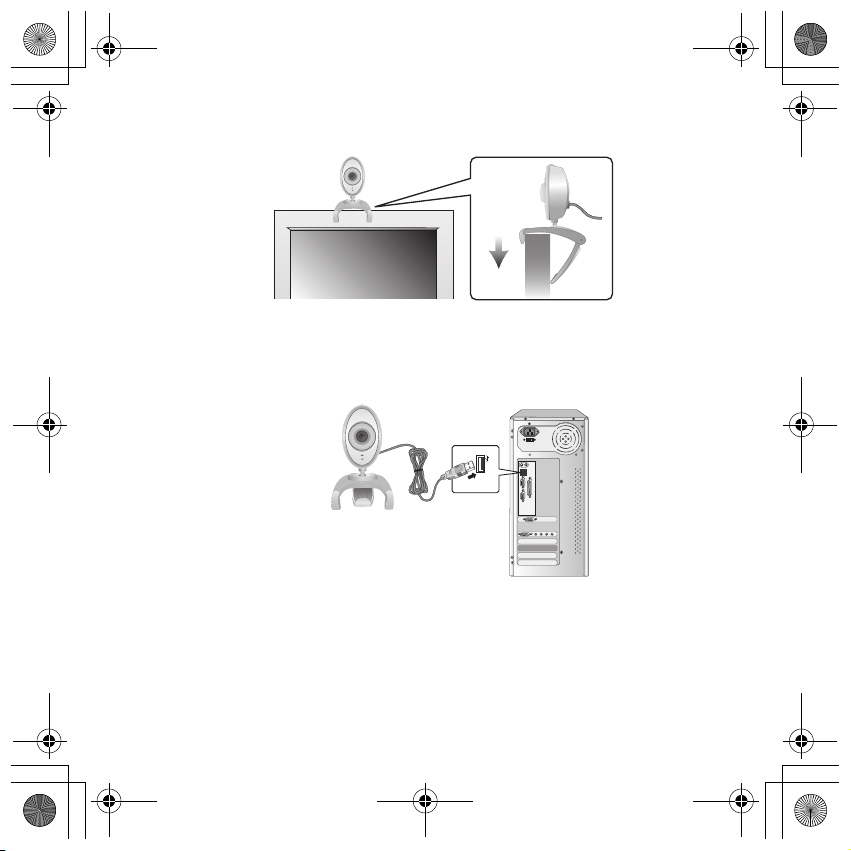

6. Place your Creative WebCam on top of your computer monitor or other flat surface.
For LCD flat panel monitors or notebook computers, use the integrated hinged lever
to balance the Creative WebCam (see Figure 2).
7. When prompted, connect your Creative WebCam's USB cable to an available USB
port on your computer (see Figure 3). Windows®automatically detects the device.
In Windows XP only:
i. When the Found New Hardware Wizard dialog box appears, select Install the software
automatically (Recommended), and then click the Next button.
ii. When a Hardware Installation dialog box appears, click the Continue Anyway button.
Figure 2
Figure 3
CLA Live! Effects QSB.fm Page 3 Thursday, June 2, 2005 10:46 AM

4
In Windows 2000 only:
When a Digital Signature Not Found dialog box appears, telling you that Creative WebCam
Live! Effects has been detected, click the Ye s button.
In Windows Me and Windows 98 SE only:
i. If you are prompted to insert the Windows 98 SE or Windows Me CD, replace the
Installation and Applications CD with the appropriate CD.
ii. In the Insert Disk dialog box, click the OK button.
8. Follow the instructions on screen to complete the installation.
9. If prompted to restart your computer, select No until all the applications are installed.
10. Restart your computer after all the applications have been installed.
2Verifying the Installation
1. Right-click the My Computer icon on your desktop or in the Windows Start menu.
2. On the menu that appears, click Properties.
In Windows XP and Windows 2000 only:
In the System Properties dialog box, click the Hardware tab. Click the Device Manager
button.
In Windows Me and Windows 98 SE:
In the System Properties dialog box, click the Device Manager tab.
3. Click the plus (+) sign next to the Imaging Device icon. The entry "Creative
WebCam Live! Effects" appears.
CLA Live! Effects QSB.fm Page 4 Thursday, June 2, 2005 10:46 AM

5
3Using Your Creative WebCam
Taking a Photo
1. Click Start →Programs →Creative →Creative WebCam →Creative
WebCam Center.
2. In the Creative WebCam Center window, click the Capture tab.
3. Click the Photo Resolution box and select the resolution that you want.
4. Click the Snap photo button to capture an image. Images are saved as files in the
default media folder.
To view the photos in the image viewer, double-click the image files in the Thumbnails/
Details pane.
Recording a Video
1. Click Start →Programs →Creative →Creative WebCam →Creative
WebCam Center.
2. In the Creative WebCam Center window, click the Capture tab.
3. Click the Video Resolution box and select the resolution that you want.
4. Click the Record button to start and stop video recording. Videos are saved as files in
the default media folder when you stop recording.
To view the videos in the video viewer, double-click the video files in the Thumbnails/
Details pane.
CLA Live! Effects QSB.fm Page 5 Thursday, June 2, 2005 10:46 AM

6
Enabling Advanced Video FX Utility
Advanced Video FX Utility enables you to add fun and interesting effects to your webcam
video. You can launch the Advanced Video FX Utility in the following ways:
• In WebCam Center, click Tools →Advanced Video FX Utility.
• Right-click the Creative Cam Detector icon in the System Tray and click the
Advanced Video FX Utility option.
•ClickStart →Programs or All Programs →Creative →Creative WebCam
Features →Advanced Video FX Utility.
To apply a video effect, do the following:
1. Launch Advanced Video FX Utility.
2. Click the Select Category box (if available), and select the type of effect you want.
3. Click the Select Effect box, and select the specific effect you want.
4. Launch WebCam Center.
Click Start -> Programs or All Programs →Creative →Creative WebCam
→Creative WebCam Center.
5. In WebCam Center, select Creative WebCam (With Video Effects) from the
Device list box.
• Make sure you launch Advanced Video FX Utility before launching WebCam Center.
•TheSelect Category box is available only when you download more video effects. For
more information, click More →More video effects.
To add the downloaded video effects to Advanced Video FX Utility, click More →Add
video effects.
• For more information on Advanced Video FX Utility, refer to the Creative WebCam
Features online Help.
CLA Live! Effects QSB.fm Page 6 Thursday, June 2, 2005 10:46 AM

7
Enabling Face Tracking
With Face Tracking, your camera automatically zooms in on your face during video instant
messaging sessions, or when recording video.
You can enable Face Tracking in the Face Tracking Utility. You can launch the Face Tracking
Utility in the following ways:
• In WebCam Center, click To o l s →Face Tracking Utility.
• Right-click the Creative Cam Detector icon in the System Tray and click the Face
Tracking Utility option.
•ClickStart →Programs or All Programs →Creative →Creative WebCam
Features →Face Tracking Utility.
CLA Live! Effects QSB.fm Page 7 Thursday, June 2, 2005 10:46 AM

8
More Information
User’s Guide
Read the User's Guide found on your Installation and Application CD to learn more about
your player's many features. Go to d:\manual\<language>\manual.chm.
Creative Knowledge Base
Resolve and troubleshoot technical queries at Creative's 24-hour self-help Knowledge
Base. Go to www.creative.com, select your region and then select Support.
Product Registration
Registering your product ensures you receive the most appropriate service and product
support available. You can register your product during installation or at
www.creative.com/register. Please note that your warranty rights are not dependent
on registration.
Customer Support Services and Warranty
You can find Customer Support Services, Warranty and other information in the
Installation and Applications CD.
(replace d:\ with the drive letter of your CD-ROM/DVD-ROM drive, <region> with the
region that you are in, and <language> with the language that your document is in)
Customer Support
Services
d:\support\<region>\<language>\support.chm
Warranty d:\warranty\<region>\<language>\warranty.chm
Please keep your Proof of Purchase for the duration of the warranty period.
User’s Guide d:\manual\<language>\manual.chm
Copyright © 2005 Creative Technology Ltd. All rights reserved. The Creative logo is a registered trademark of Creative
Technology Ltd. in the United States and/or other countries. Microsoft and Windows are registered trademarks of Microsoft
Corporation. All other products are trademarks or registered trademarks of their respective owners and are hereby
recognized as such. All specifications are subject to change without prior notice. Actual contents may differ slightly from
those pictured.
CLA Live! Effects QSB.fm Page 8 Thursday, June 2, 2005 10:46 AM

9
日本語
WebCam について
電源 LED
ランプ
Creative WebCam がコンピューターの USB ポートに接続されている
場合に点灯します。
フォーカス
リング
フォーカスを調整するには、レンズを撮影対象に向けて画像の焦点が合う
ように、このフォーカスリングを回します。
スナップ
ショットボタン
このボタンを押すと、WebCam Center 等のキャプチャソフトウェアを起動
して静止画をキャプチャします。
USB ケーブル コンピューターの USB ポートに接続します。
ヒンジレバー 液晶モニター等を挟んだり引掛けて設置する際に、このヒンジレバーを開
いて使用します。
フォーカス
リング
スナップショット
ボタン
USB
ケーブル
ヒンジ
レバー
正面 側面
電源 LED
ランプ
図 1
CLA Live! Effects QSB_JP.fm Page 9 Thursday, June 2, 2005 10:09 AM

10
ご使用の準備
1ソフトウェアのインストール
1. ソフトウェアをインストールする前に Creative WebCam をコンピューターに接
続しないで下さい。WebCam を接続してしまった場合は新しいハードウェアの
追加ウィザードダイアログボックスが表示されますのでキャンセル
ボタンをクリックして、コンピューターから WebCam を取り外して下さい。
2. インストレーション CD をコンピューターの CD/DVD ドライブに挿入します。
インストールメニューが自動的に現れない場合は次の手順に従って下さい：
i. スタートメニューやデスクトップのマイコンピュータを開きます。
ii. インストレーション CD を挿入した CD/DVD ドライブのアイコン選んで右クリックしま
す。
iii.ポップアップメニューより自動再生をクリックします。
3. インストールメニューの指示に従い、国 / 地域（日本の場合はアジア）や言語
（日本語）を選んで次へをクリックします。
4. インストールするソフトウェアを選んでインストールをクリックします。
USB 2.0 を装備したコンピューターをお使いの場合 :
Creative のインストーラーは、USB 2.0 の最適なパフォーマンスに必要なソフトウェア
コンポーネントがコンピュータにインストールされているかどうかを自動的に検証し、
これらのコンポーネントがない場合は警告します。このような警告が表示された場合、
次のいずれかを実行し、お使いの製品が USB 2.0 を接続した状態で常に最高のパフォー
マンスで動作するようにして下さい：
･ ハードウェアベンダーから支給された USB 2.0 ドライバーをインストールする
･ お使いのオペレーティングシステムの最新のサービスパックをダウンロードし、
インストールする
Windows XP SP1 をインストールした場合は、Windows XP Hotfix KB822603 もイン
ストールする必要があります。最新の Windows Service Pack および Windows
Hotfix KB822603 は、Microsoft サポート オンラインの Web サイトか Windows
Update で入手出来ます。
CLA Live! Effects QSB_JP.fm Page 10 Thursday, June 2, 2005 10:09 AM

11
5. 図 2 の様に液晶モニターに引掛けたり、ヒンジレバーを閉じた状態で平坦な
場所に置き、Creative WebCam を設置します。
6. Creative WebCam の接続を促す画面が表示されたら、図 3 の様に WebCam の USB
ケーブルをコンピューターの USB ポートに接続します。Windows®は自動的に
WebCam を認識します。
Windows XP をお使いの場合：
i. 新しいハードウェアの検出ウィザードダイアログボックスが表示されたら、ソフト
ウェアを自動的にインストールする（推奨）選択し、次へボタンをクリックします。
ii. 警告メッセージが表示されたら、はいボタンをクリックしてインストールを続行します。
図 2
図 3
CLA Live! Effects QSB_JP.fm Page 11 Thursday, June 2, 2005 10:09 AM

12
Windows 2000 をお使いの場合：
警告メッセージが表示されたら、はいボタンをクリックしてインストールを続行します。
Windows Me または Windows 98 SE をお使いの場合：
i. Windows の CD を要求されたらインストレーション CD を取り出して Windows の CD と
交換します。
ii. ディスクを挿入ダイアログボックスの OK ボタンをクリックし、画面の指示に従います。
7. ドライバーのインストール後、コンピューターを再起動するかを尋ねられる場合
があります。全てのインストールが完了するまで再起動は行わないで下さい。
8. 画面の指示に従いインストールを完了させ、コンピューターを再起動します。
2インストールの確認
1. スタートメニューやデスクトップのマイコンピュータアイコンを選んで
右クリックします。
2. ポップアップメニューよりプロパティをクリックします。
Windows XP または Windows 2000 をお使いの場合：
システムのプロパティダイアログボックスが現れますのでハードウェアタブをクリックし、
デバイスマネージャボタンをクリックします。
Windows Me または Windows 98 SE をお使いの場合：
システムのプロパティダイアログボックスが現れますので、デバイスマネージャタブを
クリックします。
3. イメージングデバイスツリーの + 記号をクリックします。Creative WebCam
Live! Effects が見つけられない場合は、ソフトウェアのインストールを再度
行ってみて下さい。
CLA Live! Effects QSB_JP.fm Page 12 Thursday, June 2, 2005 10:09 AM

13
3WebCam の使用
写真の撮影
1. スタート →すべてのプログラムまたはプログラム →Creative →Creative
WebCam →Creative WebCam Center をクリックします。
2. Creative WebCam Center のウィンドウでスチル / ビデオキャプチャタブをク
リックします。
3. 静止画の解像度リストより写真のサイズを選択します。
4. 静止画のキャプチャボタンをクリックします。
撮影した写真は指定されれているメディアフォルダに保存されます。
撮影した写真を参照するには、サムネイル / 詳細表示パネルの画像ファイルを
ダブルクリックします。
動画の撮影
1. スタート →すべてのプログラムまたはプログラム →Creative →Creative
WebCam →Creative WebCam Center をクリックします。
2. Creative WebCam Center のウィンドウでスチル / ビデオキャプチャタブをク
リックします。
3. 動画の解像度リストよりビデオのフレームサイズを選択します。
4. 動画のキャプチャボタンをクリックします。
撮影したビデオは指定されれているメディアフォルダに保存されます。
撮影した動画を再生するには、サムネイル / 詳細表示パネルのビデオファイルを
ダブルクリックします。
CLA Live! Effects QSB_JP.fm Page 13 Thursday, June 2, 2005 10:09 AM

14
アドバンスドビデオエフェクトの使用
アドバンスドビデオエフェクトユーティリティは WebCam の映像に様々な
エフェクトを付け加える選べるユニークなソフトウェアです。
アドバンスドビデオエフェクトユーティリティを起動するには：
･ WebCam Center のメニューよりツール →アドバンスドビデオエフェクトユー
ティリティをクリックします。
･ Windows タスクバーのシステムトレイの Creative Cam Detector アイコンを右ク
リックして、ポップアップメニューよりアドバンスドビデオエフェクトユー
ティリティをクリックします。
･スタート →すべてのプログラムまたはプログラム →Creative →Creative
WebCam フィーチャー →アドバンスドビデオエフェクトユーティリティを
クリックします。
ビデオエフェクトを適用するには：
1. アドバンスドビデオエフェクトユーティリティを起動します。
2. カテゴリリストが存在する場合は、使用したいエフェクトの種類を選択します。
3. エフェクトリストより、使用したいエフェクトを選択します。
4. Creative WebCam Center を起動します。
スタート →すべてのプログラムまたはプログラム →Creative →Creative
WebCam →Creative WebCam Center とクリックします
5. WebCam Center のカメラデバイスリストより、Creative WebCam（With Video
Effects）を選択します。
･ WebCam Center 等のビデオアプリケーションを起動する前にアドバンスド
ビデオエフェクトユーティリティを起動して下さい。
･ エフェクトのカテゴリリストは、ビデオエフェクトをダウンロードした場合に
のみ使用出来ます。
エフェクトをダウンロードするには、その他ボタン →ビデオエフェクトの
参照をクリックします。
･ アドバンスドビデオエフェクトユーティリティに関する詳細はソフトウェアの
ヘルプをご覧下さい。
CLA Live! Effects QSB_JP.fm Page 14 Thursday, June 2, 2005 10:09 AM

15
フェイストラッキングの使用
フェイストラッキングは、WebCam の視野内の人の顔の動きを自動的に追尾して撮
影することの出来る機能です。この機能は WebCam Center や一般的なビデオメッ
センジャーソフトウェア、ビデオキャプチャソフトウェアで使用することが出来
ます。
フェイストラッキングを有効にするには：
･ WebCam Center のメニューよりツール →フェイストラッキングユーティリティをク
リックします。
･ Windows タスクバーのシステムトレイの Creative Cam Detector アイコンを右ク
リックして、ポップアップメニューよりフェイストラッキングユーティリティをク
リックします。
･スタート →すべてのプログラムまたはプログラム →Creative →Creative
WebCam フィーチャー →フェイストラッキングユーティリティをクリック
します。
CLA Live! Effects QSB_JP.fm Page 15 Thursday, June 2, 2005 10:09 AM

16
サポート情報
ユーザーズガイドマニュアル
さらに詳しいご使用方法はユーザーズガイドマニュアルでご覧頂けます。ユーザーズ
ガイドマニュアルはインストレーション CD に収められています。
製品 FAQ
製品の技術的な問題への対策やよくあるご質問とその回答等は、Creative ナレッジ
ベース（www.creative.com）や製品 FAQ（jp.creative.com）でご覧になれます。ま
た、弊社カスタマーサポートにお問い合わせ頂くことも可能です。
ユーザー登録
インストール時や www.creative.com/register にてユーザー登録をして頂くと、製
品や技術サポートの情報やキャンペーンなどをお知らせするメール配信等のサービ
スをお受けになることが出来ます。ユーザー登録に関わらず保証規定の範囲で製品
保証を受けることが出来ますが、なるべくユーザー登録されることをお勧めします。
テクニカルサポートと製品保証
テクニカルサポート情報や保証書、ユーザーズガイドマニュアルはインストレー
ション CD の下記のフォルダに収められています。
ｄ: はインストール CD のドライブ名、<region> および <language> は製品をお求めになった国
/ 地域（日本の場合は asia）と言語（日本語の場合は japanese）が当てはまります。
テクニカルサポート情報 d:\support\<region>\<language>\support.chm
ハードウェア保証書 d:\warranty\<region>\<language>\warranty.chm
ハードウェア保証書の保証規定の適用を受けるには、購入日
を証明出来るもの（販売店の発行するステッカーやレシート、
納品書、送付状等のいずれか）を必ず保存しておいて下さい。
ユーザーズガイドマニュアル d:\manual\<language>\manual.chm
Copyright © 2005 Creative Technology Ltd. All rights reserved. Creative のロゴは Creative Technology
Ltd. の米国および / またはその他の国における登録商標です。Microsoft および Windows は Microsoft
Corporation の登録商標です。その他の製品名や社名、ロゴマークは該当する各社の登録商標または商標です。
本書の内容は予告なく変更されることがあります。また、製品の本体は本書に示す図とは多少異なる場合があ
ります。
CLA Live! Effects QSB_JP.fm Page 16 Thursday, June 2, 2005 10:09 AM

17
繁體中文
Creative WebCam 的組成
電源 LED 當 Creative WebCam 與電腦的 USB 連接埠相連時亮起。
調焦光圈 調整焦距。將鏡頭對準要拍攝的物件，然後順時針或逆時針旋轉此光圈，直到
圖像位於焦距中。
快門按鈕 按下即可開啟 WebCam Center 與擷取圖像。
USB 連接
線將其連接至電腦的 USB 連接埠。
兩用式活動
支架 用這個支架把 Creative WebCam 固定到 LCD 的顯示面板上。
調焦光圈
快門按鈕
USB 連接線 兩用式活
動支架
圖 1
前部視圖 側視圖
電源 LED
CLA Live Effects QSB.fm Page 17 Tuesday, May 31, 2005 4:33 PM

18
使用入門
1
1安裝 Creative WebCam
1. 安裝驅動程式前不要將 Creative WebCam 接至您的電腦。如果您在安裝驅動程
式前就連接了攝影機，並且新增硬體精靈或找到新硬體精靈對話方塊出現，請單
按取消按鈕。
2. 將安裝和應用程式光碟放入 CD-ROM/DVD-ROM 光碟機中。
光碟將自動開始執行。如果沒有，請按下面的步驟作業：
i. 雙按我的電腦圖像。
ii. 右按 CD-ROM/DVD-ROM 光碟機圖像，然後單按自動播放。
3. 選擇您所在的地區並單按下一步按鈕。
4. 選擇語言，然後單按下一步按鈕。
5. 單按安裝驅動程式和應用程式的選擇，然後單按安裝按鈕。
僅針對具備 USB 2.0 功能的電腦使用者 :
Creative 安裝程式將自動檢查發揮 USB 2.0 最佳效能所需的軟體元件是否已經
安裝在電腦上，如果元件遺失，會向您提醒。如果您收到類似的訊息，請採取下
列措施之一，以確保 Creative WebCam 總是透過 USB 2.0 連接發揮其最佳效
能：
• 安裝由經銷商提供的 USB 2.0 增強版主控制器驅動程式，或者
• 為您的 Windows® 作業系統下載並安裝最新的 Service Pack (SP) 。
如果您選擇安裝 Windows XP SP1，您還必須安裝 Windows XP Hotfix KB822603。
最新的 Windows Service Packs (包括 Windows XP SP1)和 Windows Hotfix
KB822603 可以透過訪問 Microsoft 說明和支援網站或使用 Windows Update 獲
得。
CLA Live Effects QSB.fm Page 18 Tuesday, May 31, 2005 4:33 PM
