Creative Live! Cam Notebook Ultra User manual

1
Congratulations!
Creative Live!®Cam Notebook Ultra, the latest webcam with adaptive array
microphones, has fantastic voice clarity and high quality video images for
you to video chat with your friends and loved ones.
To get the most out of your Live! Cam, also read the comprehensive User’s
Guide on your Installation CD.
Refer to the figure on the cover and match the numbers with those below to
learn more about your Live! Cam.
1. Microphones
Capture voices clearly during
video chats.
2. Camera head
Angle the camera head to face
the direction you want. The
camera head has a 240° range
and if turned backwards, will
automatically flip any image
right side up.
3. USB cable
Connect to your computer’s
USB port.
4. PowerGrip
Use this to mount your Live!
Cam on a Liquid Crystal
Display (LCD) flat panel.
5. Power LED
Lights up
blue when your
Live! Cam is connected to your
computer’s USB port.
Lights up
red when performing
video and/or audio capture.
Lavender 3 QSB.fm Page 1 Thursday, September 28, 2006 5:07 PM

2 Getting Started
Getting Started
Step 1: Installing Your Live! Cam
You need to install device drivers and applications before using your
Live! Cam.
If you accidentally begin installation with your Live! Cam connected and the
Add New Hardware Wizard or Found New Hardware Wizard dialog box
appears, click the Cancel button.
1Insert the Installation CD into your CD-ROM/DVD-ROM drive.
Your CD should start automatically. If it does not, follow the steps below:
i. Double-click the My Computer icon.
Alternatively, click Start My Computer.
ii. Right-click the CD-ROM/DVD-ROM drive icon, and then click
Autoplay.
2Follow the instructions on screen to install drivers and applications.
3When prompted, connect your Live! Cam's USB cable to an available USB
port on your computer. Windows®automatically detects the device.

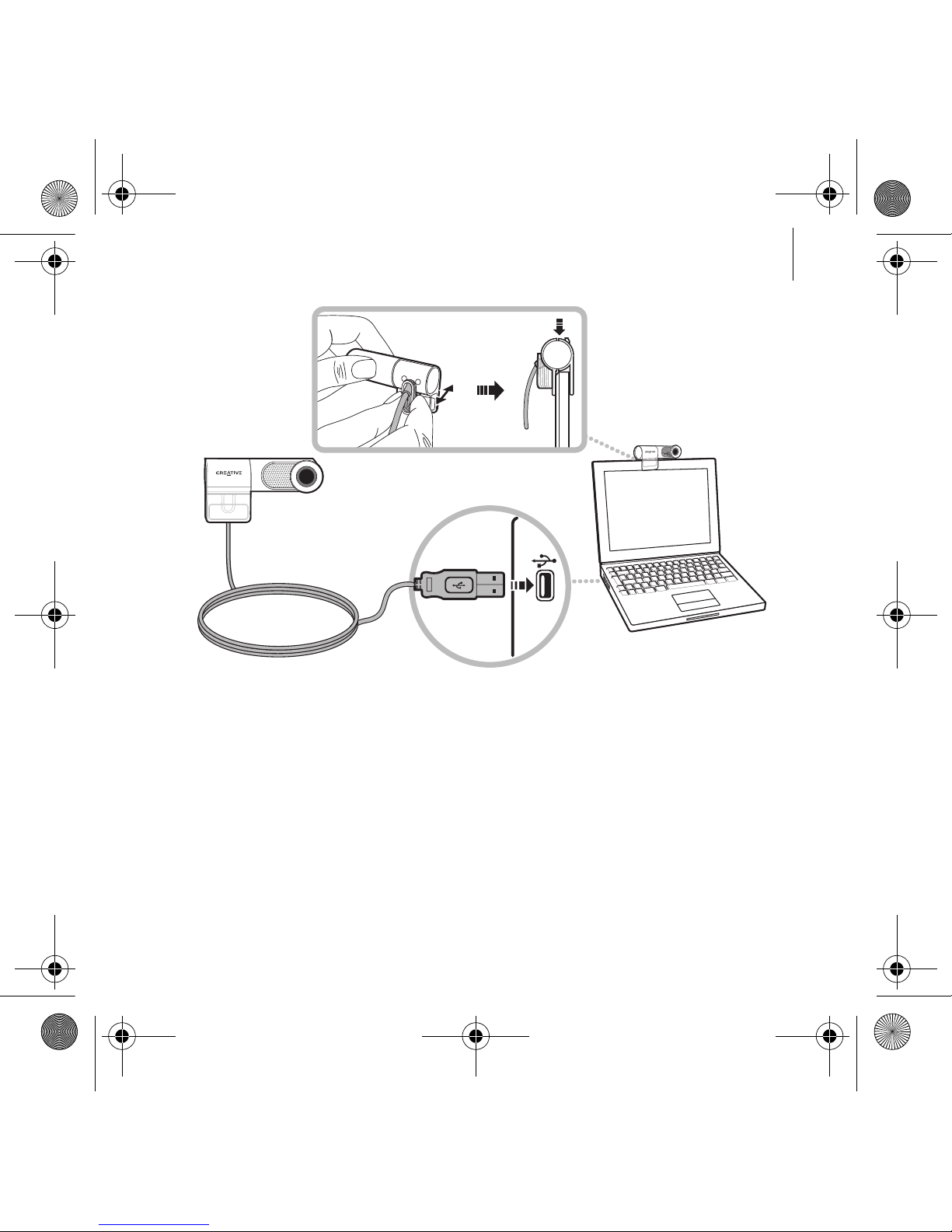

Place your Live! Cam on top or at the side of your computer’s LCD flat panel
and use the integrated PowerGrip to mount the Live! Cam (see next page).
WARNING DO NOT connect your Live! Cam to your computer before installing
the drivers.
Lavender 3 QSB.fm Page 2 Thursday, September 28, 2006 5:07 PM

Installing Your Live! Cam 3
4To complete the installation, follow the appropriate steps below:
For Windows 2000
When a Digital Signature Not Found dialog box appears, telling you that
Live! Cam Notebook Ultra has been detected, click the Yes button.
5Follow the instructions on the screen to complete the installation. You may
be asked, after the drivers have been successfully installed, if you want to
restart your computer. Select No until all the applications are installed.
6Restart your computer after all the applications have been installed.
Lavender 3 QSB.fm Page 3 Thursday, September 28, 2006 5:07 PM

4 Verifying the Installation
Step 2: Verifying the Installation
1Right-click the My Computer icon on your desktop or in the Windows Start
menu.
2On the menu that appears, click Properties.
3In the System Properties dialog box, click the Hardware tab.
4Click the Device Manager button. A window appears.
5Click the plus (+) sign next to the Imaging Device icon. The entry "Live! Cam
Notebook Ultra" appears.
6Click the plus (+) sign next to the Sound, Video and Game controllers icon.
The entry “Live! Cam Notebook Ultra (A)” appears.
NOTES For users with USB 2.0-equipped computers only
Creative Installation automatically checks that the software
components required for optimal USB 2.0 performance are installed
on your computer, and alerts you if these components are missing. If
you receive such a message, do one of the following to ensure that
your Live! Cam always performs to its fullest potential over a USB 2.0
connection:
■download and install the latest Windows Service Pack for your
operating system
■if you are using Windows XP SP1, install Windows XP Hotfix
KB822603
(The latest Windows Service Packs and Windows Hotfix
KB822603 can be obtained from the Microsoft®Help and
Support website or via Windows Update.)
■install the USB 2.0 driver provided by your hardware vendor
If you are using Windows 2000, the USB 2.0 connection provides USB
full-speed functionality.
Lavender 3 QSB.fm Page 4 Thursday, September 28, 2006 5:07 PM

Using Your Creative Live! Cam 5
Using Your Creative Live! Cam
Taking a Photo/Video
1Click Start Programs or All Programs Creative Creative Live! Cam
Creative Live! Cam Center.
2In the Creative Live! Cam Center window, click the Photo Capture/Video
Recording tab.
3Click the Photo/Video Resolution box and select the resolution that you
want.
4Click the Capture button to capture an image or the Record button to start
and stop a video recording.
Using Creative Live! Cam Console
With Live! Cam Console, you can adjust your Live! Cam video settings, and
enable
■Smart Face Tracking, Advanced Video FX, Pan and Tilt, or Auto
View Rotation in Live! View
■Noise Cancellation or Advanced Audio FX in Live! Audio
■Parental Control.
1To launch Live! Cam Console, click Start Programs or All Programs
Creative Creative Live! Cam Notebook Ultra Creative Live! Cam
Console.
2If the section that you want is not displayed, click the Show/Hide Panel
button .
Lavender 3 QSB.fm Page 5 Thursday, September 28, 2006 5:07 PM

6 More Information
More Information
User’s Guide
Read the User's Guide found on your Installation CD to learn more about
your Live! Cam's many features. Go to d:\manual\<language>\manual.chm
(replace d:\ with the drive letter of your CD-ROM/DVD-ROM drive, and
<language> with a language that your User’s Guide is available in)
Creative Knowledge Base
Resolve and troubleshoot technical queries at Creative's 24-hour self-help
Knowledge Base. Go to www.creative.com, select your region and then
select Support.
Product Registration
Registering your product ensures you receive the most appropriate service
and product support available. You can register your product during
installation or at www.creative.com/register.
Please note that your warranty rights are not dependent on registration.
Customer Support Services and Warranty
You can find Customer Support Services, Warranty and other information in
the Installation CD.
(replace d:\ with the drive letter of your CD-ROM/DVD-ROM drive, <region>
with the region that you are in, and <language> with the language that your
document is in)
Customer Support Services d:\support\<region>\<language>\support.chm
Warranty d:\warranty\<region>\<language>\warranty.chm Please keep your Proof of Purchase for the duration of the warranty
period.
Lavender 3 QSB.fm Page 6 Thursday, September 28, 2006 5:07 PM

More Information 7
Copyright © 2006 Creative Technology Ltd. All rights reserved. The Creative logo and Live! are
trademarks or registered trademarks of Creative Technology Ltd. in the United States and/or other
countries. Microsoft, Windows and the Windows logo are registered trademarks of Microsoft
Corporation.
Lavender 3 QSB.fm Page 7 Thursday, September 28, 2006 5:07 PM

8
お買い上げありがとうございます
Creative Live!® Cam Notebook Ultra は、アレイマイクを内蔵した最
新のウェブカメラで、お友達や恋人とのビデオチャットで、素晴らしい明
瞭な音声と高品質なビデオ画像をお楽しみいただけます。
Live! Cam を存分にご利用いただくために、インストール CD に収録され
ている総合的なユーザーズガイドもご活用ください。
Live! Cam の詳細については、表紙の図を参照し、下記の対応する番号を
お読みください。
1. マイク
ビデオチャット中に音声を明
瞭に取り込みます。
2. カメラヘッド
カメラヘッドは好きな方向に
向けることができます。カメ
ラヘッドは 240 度回転し、後
ろ向きになった場合は、画像
が逆さまにならないように、
自動的に正しい方向に反転し
ます。
3. USB ケーブル
コンピュータの USB ポートに
接続します。
4. PowerGrip
これを使用して Live! Cam を
液晶ディスプレイ（LCD）パ
ネルの上に取り付けます。
5. 電源 LED
Live! Cam がコンピュータの
USB ポートに接続されると、
青色に点灯します。ビデオや
オーディオの取り込み中は、
赤色に点灯します｡
j_Lavender 3 QSB.fm 8 ページ ２００６年１０月１２日 木曜日 午後２時２４分

ご使用の準備 9
ご使用の準備
ステップ 1:Live! Cam をインストールする
Live! Cam を使用する前に、デバイスドライバとアプリケーションをイン
ストールする必要があります。
誤って Live! Cam を接続してインストールを開始し、[ 新しいハードウェ
アの追加ウィザード ] または [ 新しいハードウェアの検出ウィザード ] ダ
イアログボックスが表示された場合は、[ キャンセル ] ボタンをクリック
します。
1インストール CD を CD-ROM/DVD-ROM ドライブに挿入します。
CD が自動的に起動します。自動的に起動しない場合は、CD-ROM ドライ
ブの自動挿入機能を有効にする必要があります。次の手順に従って下さい。
i. [ マイコンピュータ ] アイコンをダブルクリックします。
または、[ スタート ] [ マイ コンピュータ ] をクリックします。
ii. CD-ROM/DVD-ROM ドライブのアイコンを右クリックし、表
示されるメニューから [ 自動再生 ] を選択します。
2画面の指示に従ってドライバとアプリケーションをインストールします。
3指示に従って、Live! Cam の USB ケーブルをコンピュータの使用可能な
USB ポートに接続します。Windows® が自動的にデバイスを検出します。
Live! Cam をコンピュータの LCD フラットパネルの上または横に置き、
内蔵の PowerGrip を使用して取り付けます（次のページを参照してくだ
さい）。
注意 ドライバをインストールするまで、Live! Cam をコンピュータに接
続しないでください。
j_Lavender 3 QSB.fm 9 ページ ２００６年１０月１２日 木曜日 午後２時２４分

10 Live! Cam をインストールする
4次の手順に従って、インストールを完了します。
Windows 2000 の場合
[ デジタル署名が見つかりませんでした ] ダイアログボックスが表示され、
Live!Cam Notebook Ultra が検出されたことが表示されたら、[はい]
ボタンをクリックします。
5画面に表示される指示に従ってインストールを完了します。ドライバが正
しくインストールされると、コンピュータを再起動するかどうかを確認す
るメッセージが表示される場合があります。すべてのアプリケーションを
インストールするまでは、[いいえ] を選択します。
6すべてのアプリケーションをインストールしたら、コンピュータを再起動
します。
j_Lavender 3 QSB.fm 10 ページ ２００６年１０月１２日 木曜日 午後２時２４分

インストールの確認 11
ステップ 2:インストールの確認
1デスクトップまたは Windows の [ スタート ] メニューで [ マイ コン
ピュータ ] アイコンを右クリックします。
2表示されたメニューの [ プロパティ ] をクリックします。
3[ システムのプロパティ] ダイアログボックスで [ ハードウェア ] タブをク
リックします。
4[ デバイスマネージャ ] ボタンをクリックします。ウィンドウが表示されます。
5[ イメージングデバイス ] アイコンの横にあるプラス記号（+）をクリック
します。「Live! Cam Notebook Ultra」という項目が表示されます。
6[ サウンド、ビデオ、およびゲームコントローラ ] アイコンの横にあるプ
ラス記号（+）をクリックします。「Live! Cam Notebook Ultra（A）」
という項目が表示されます。
メモ USB 2.0 搭載のコンピュータを使用している場合
Creative Installation が USB 2.0 の最適なパフォーマンスに必要な
ソフトウェアコンポーネントがコンピュータにインストールされて
いるかを自動的にチェックし、必要なコンポーネントがない場合は
メッセージを表示します。このようなメッセージが表示された場合
は、次のいずれかを実行して、Live! Cam が USB 2.0 接続を通して
常に完全な性能を発揮できるようにしてください。
■ご使用のオペレーティングシステムに最新の Windows サービ
スパックをダウンロードおよびインストールする
■Windows XP のサービスパック 1（SP1）を使用している場合
は、Windows XP ホットフィックス KB822603 をインストー
ルする（最新の Windows サービスパックおよび Windows ホッ
トフィックス KB822603 は、Windows Update のホームペー
ジ等より入手することができます。）
■ハードウェアベンダーが提供する USB 2.0 ドライバをインス
トールする
Windows 2000 をご使用の場合は、USB 2.0 で接続しても USB
Hi-Speed では動作せず、Full-Speed での転送速度になります。
j_Lavender 3 QSB.fm 11 ページ ２００６年１０月１２日 木曜日 午後２時２４分

12 Creative Live! Cam の使用
Creative Live! Cam の使用
写真／ビデオを撮る
1[ スタート ] [ プログラム ] または [ すべてのプログラム ] [Creative]
[Creative Live! Cam] [Creative Live! Cam Center] の順にクリック
します。
2[Creative Live! Cam Center] ウィンドウで、[ フォトキャプチャ / ビデ
オ録画 ] タブをクリックします。
3[ フォト／ビデオの解像度 ] ボックスをクリックし、解像度を選択します。
4[ キャプチャ ] ボタンをクリックして画像をキャプチャするか、[録画] ボ
タンをクリックしてビデオ録画の開始と停止を行います。
Creative Live! Cam コンソールの使用
Live!Cam コンソールでは、Live!Cam ビデオの設定を変更したり、次の
機能を有効にしたりすることができます。
■Live!View でのスマートフェイストラッキングや、アドバンスド
ビデオエフェクト、パン／チルト、自動表示回転
■Live!Audio でのノイズキャンセレーションやアドバンスドオー
ディオエフェクト
■ペアレンタルコントロール
1Live! Cam コンソールを起動するには、[スタート] -> [プログラム] また
は [ すべてのプログラム ] [Creative] [Creative Live! Cam
Notebook Ultra] [Creative Live! Cam コンソール ] の順にクリックし
ます。
2目的のセクションが表示さない場合は、[ パネルの表示 / 非表示 ] ボタン
をクリックします。
j_Lavender 3 QSB.fm 12 ページ ２００６年１０月１２日 木曜日 午後２時２４分

参照情報 13
参照情報
ユーザーズガイド
Live! Cam の各種機能の詳細については、インストール CD に収録される
ユーザーズガイドをご覧ください。d:￥manual￥<language>￥
manual.chm を参照してください。
(d:￥の部分を使用している CD-ROM/DVD-ROM ドライブのドライブ文
字に、<language> の部分を参照するマニュアルの言語名にそれぞれ置き
換えてください )
Creative Knowledge Base
技術的な問題の解決方法およびトラブルシューティングについては、
Creative の 24 時間アクセス可能なオンラインヘルプ、Knowledge
Base をご利用いただけます。http://jp.creative.com/ より製品 FAQ を
参照するか、カスタマーサポートまでお問い合わせください。
製品の登録
ご使用の製品を登録していただくと、有益な情報や、製品のサポート情報
を受け取ることができます。製品の登録は、インストール作業中または
www.creative.com/register/japan/ から行えます。
ハードウェア保証の保証規定は、ユーザー登録の有無に関わらず適用され
ます。
カスタマーサポートサービスおよび製品保証
テクニカルサポート情報、保証書やその他の情報は、インストール CD の
下記ディレクトリに、PDF 形式で収録されています。
カスタマーサポートサービ
スd:\support\<region>\<language>\support.chm
保証
d:\warranty\<region>\<language>\warranty.chm
ハードウェア保証書の保証規定の適用を受けるには、購入日を証明
できるもの（販売店の発行するステッカーやレシート、納品書、送
付状等のいずれか）を必ず保存しておいてください。
j_Lavender 3 QSB.fm 13 ページ ２００６年１０月１２日 木曜日 午後２時２４分

14 参照情報
（d:￥はお使いの CD-ROM/DVD-ROM ドライブのドライブ文字に、
<region> はお住まいの地域（日本の場合 [asia]）に、<language> はお
使いの言語（日本語の場合 [japanese]）に置き換えてください。）
Copyright © 2006 Creative Technology Ltd. All rights reserved. Creative ロゴおよびLive!
は、Creative Technology Ltd. の米国およびその他の国における商標または登録商標です。
Microsoft、Windows、および Windows のロゴは、Microsoft Corporation の登録商標です。
j_Lavender 3 QSB.fm 14 ページ ２００６年１０月１２日 木曜日 午後２時２４分

15
感謝您󰛽 Creative Live!®Cam Notebook Ultra󰒿
󰂦Webcam󰗄󴞻
󰌠󰋷󰒧󰎺󰇾
Live! Cam󰀩󰜌󰍢󰓚󰥑󰅹󰊸
󰒏󰓚󰈚󰏨󰋷󰀩󰈺󰃤󰅿Live!
Cam
 麥克風
󰆹󴞻
󰌠
 攝影機頭端
󰣫󰎺󰕓󰘑󰋅󰒔󰔿
󰍢󰣫󰎺󰕓󰘑󰋅
󰞰240°󰃾󰞰
󰞍󰞰󰚗󰈚󰇾
 USB 連接線
󰇞󰅑 USB 
 PowerGrip
Live! Cam 
󰦊󰖼󰉀 LCD
 電源 LED
󰃾Live! Cam󰇞󰅑
USB
󰞕 󰕪
󰎺󰇾󰋷  󰌠󰝐

 󰕪


16 使用入門
使用入門
步驟 1: 安裝 Live! Cam
󰍢󰅹󰅹󰄽󰤡󰙉 Live! Cam
󰂁󰀕Live! Cam󰇞󰅑󰀓󰤡󰅹新
增硬體精靈找到新硬體精靈󰈺󰆊󰁨󰒏取消󰀉
1󰅹󰊸CD-ROM/DVD-ROM󰊸󰕓
󰊸󰀓󰒏󰦰󰂱
 󰟉我的電腦󰈚
開始 我的電腦
 CD-ROM/DVD-ROM󰊸󰕓󰈚自動播放
2󰗦󰖼󰉀󰤡󰋷󰙉󰅹
3Live! CamUSB󰑖󰇞󰅑󰀖USB 
Windows®󰆁󰅹󰄽
Live! Cam 󰄽󰇞󰅑󰦊󰔕󰔿
 PowerGrip 
警告 請勿󰅹󰤡Live! Cam󰇞󰅑


安裝 Live! Cam 17
4󰅹󰒏󰙉󰦰󰂱
Windows 2000
找不到數位簽章󰈺󰆊󰁨Live! Cam Notebook
Ultra󰒏是󰀉
5󰃤󰖼󰉀󰅹󰤡󰅹󰖼󰉀󰂯
󰆍󰂦󰇞󰅑󰜌󰅹󰙉󰒏󰗨
󰔸否
6󰅹󰙉󰒏󰂦󰇞󰅑


18 驗證安裝
步驟 2: 驗證安裝
1 Windows 󰀓󰗨我的電腦󰈚
2󰗨內容
3系統內容󰈺󰆊󰁨硬體󰏲󰥹
4裝置管理員󰀉󰖼󰉀
5影像裝置󰈚󰡑󰅧 Live! Cam Notebook Ultra󰀩󰘀

6音效，視訊及遊戲控制器󰈚󰡑󰅧 Live! Cam Notebook
Ultra (A)󰀩󰘀
注意 僅針對具備 USB 2.0 功能的電腦使用者
Creative 󰅹󰙡USB 2.0󰍢󰦐
󰄷󰅹󰇞󰅑󰡫
󰒏󰐵Live! Cam󰚵󰆹USB 2.0

󰂱󰆪󰅹󰂦Windows Service Pack
 Windows XP SP1󰒏󰅹 Windows XP Hotfix
KB822603
󰂦Windows Service PackWindows Hotfix KB822603
󰆹Microsoft®󰌦󰋜󰄷Windows Update
󰚈
󰅹󰦐󰙉USB 2.0󰤡
Windows2000USB 2.0USB



使用 Creative Live! Cam 19
使用 Creative Live! Cam
拍攝照片 / 影像
1開始 程式集所有程式 Creative Creative Live! Cam Creative
Live! Cam Center
2Creative Live! Cam Center照片擷取 / 影像錄製󰏲󰥹
3照片/影像󰅿󰁨󰗨󰔸󰍢󰅿
4擷取󰀉󰝐󰈚󰇾錄製󰀉󰀓󰗶󰌚󰎺󰇾
使用 Creative Live! Cam 控制台
Live! Cam 󰒔󰔿Live! Cam󰎺󰇾
Live! View󰎾󰛎󰞬󰀙󰎺󰇾 FX󰂡󰣫󰀽
󰞰
Live! Audio󰔔󰀙FX

1Live! Cam 開始程式集所有程式 Creative
Creative Live! Cam Notebook Ultra Creative Live! Cam 控制台
2󰦊󰍢󰒏顯示/隱藏面板󰀉 


20 更多資訊
更多資訊
使用者指南
󰒏󰓚󰥑󰅹󰊸󰆂󰅿󴡧󰓚
d:\manual\< 語言 >\manual.chm
d:\CD-ROM/DVD-ROM󰊸󰕓󰅧 󰌠 
󰌠
Creative 智庫
Creative 24 󰅿󰟓󰒏
www.creative.com󰗨󰔸󰗨󰔸客戶支援
產品註冊
󰀩󰋷󰅹󰆹
www.creative.com/register
󰒏󰂁󰒖󰋷󰤿
客戶支援服務和保固資訊
󰅹󰊸󰆘
d:\CD-ROM/DVD-ROM󰊸󰕓<地區 >
<語言 >󰌠
 d:\support\< 地區 >\< 語言 >\support.chm
󰆘 d:\warranty\< 地區 >\< 語言 >\warranty.chm
󰒏󰛽󰔨󰠿

