Crimson TU65 User manual

1TU65-0001
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Crimson AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com-
prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Crimson AV ou un installateur qualié. Crimson AV n’est pas re-
sponsable des dommages ou des préjudices causés par un montage, un assemblage ou une
utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún n que no sea explícitamente especicado por Crimson
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Crimson AV o llame a un operario cualicado. Crimson AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.crimsonav.com [e-mail]
Ultra-Thin Tilt Wall Mount
For 42”-65+” TV’s / Weight Capacity: 120 lb
TU65
TM
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Crimson AV. Improper installa-
tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Crimson AV Customer Service or call a
qualied contractor. Crimson AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made of
solid wood, concrete, concrete block or solid wood columns with a maximum of 16 mm of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!

2TU65-0001

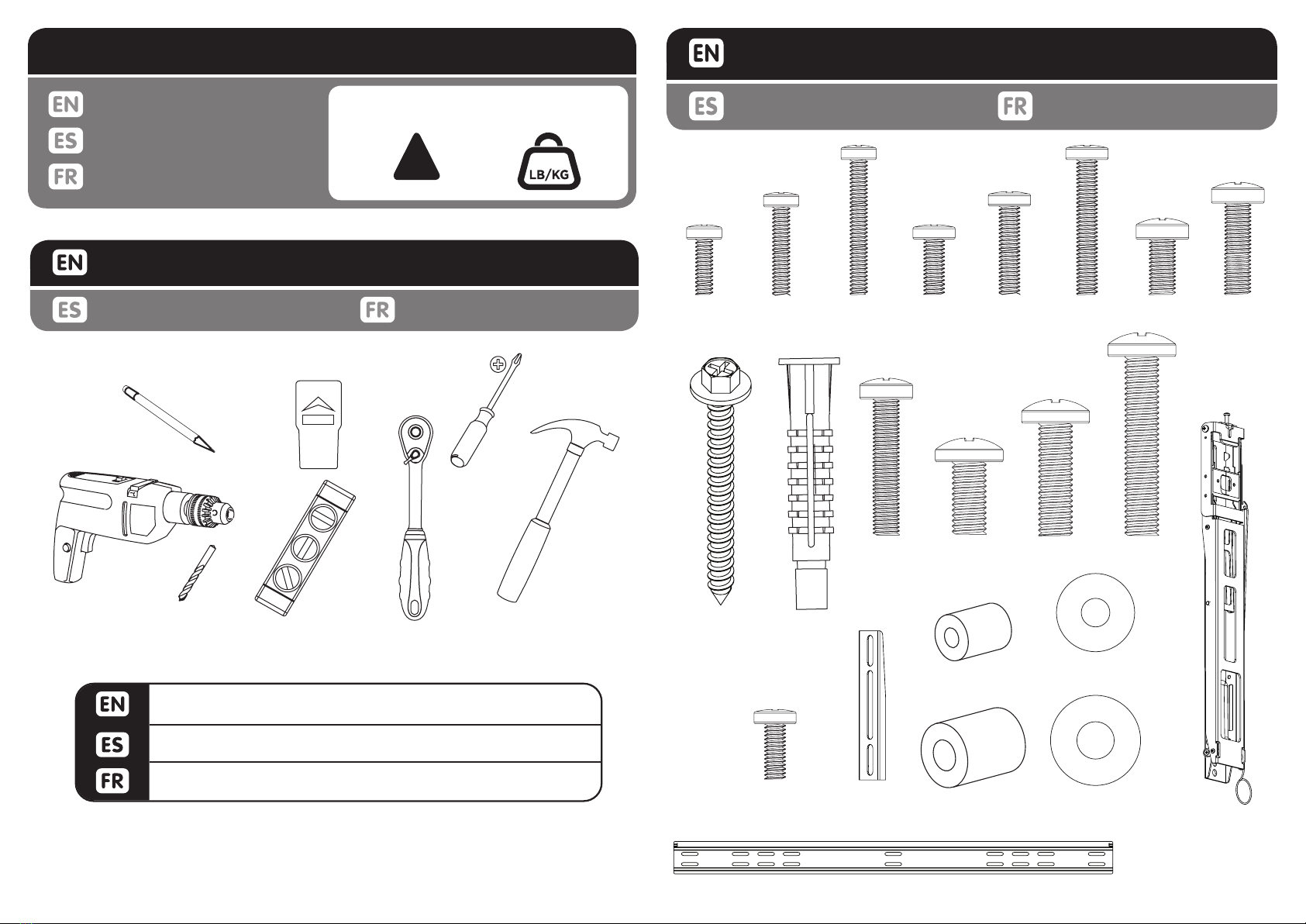

PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
120lb / 54kg
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
B (6)
D(2)
C(1)
#14 x 2.5”
A (6)
Wood bit 4mm - 5/32”. Masonary bit 10mm - 3/8”. Socket
wrench 3/8”. Hammer if necessary.
Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”.
3/8” llave. Martillar si es necesario.
Peu de bois de 4 mm - 5/32”. peu maçonnerie 10mm - 3/8”.
3/8” Clé à douille. Marteau si nécessaire.
M4 x 12mm
F (4) M5 x 30mm K (4) M6 x 12mm L (4) M6 x 20mm M (4)
M5 x 20mm
J (4)
M6 x 30mm
N (4)
M5 x 12mm
I (4)
M4 x 30mm
H (4)
M4 x 20mm
G (4)
M4 / M5 Spacer
R (4)
M6 / M8 Spacer
S (4)
M8 x 40mm
Q (4)
M8 x 16mm
O (4) M8 x 25mm P (4)
M6 Washer
T (8)
M8 Washer
U (8)
E(2)
M5 x 12mm
V (8)

3TU65-0001
INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
Using level draw a vertical line at stud center.
Uso de nivel trace una línea vertical en el centro de postes de madera.
Utiliser le niveau tracez une ligne verticale au centre du montant.
WOOD STUD INSTALLATION1a-2
1a-1
1a-2
Use wall plate (C) to mark hole location on center line.
Use la placa de pared (C) para marcar la ubicación del agujero en la línea central.
Utilisez la plaque murale (C) pour marquer l’emplacement trou dans l’axe.
WOOD STUD INSTALLATION1a-3
drill depth
65mm / 2.5”
drill diameter
4mm
5/32”
Use a 4mm - 5/32” wood bit to make a 65mm - 2.5” hole on marks.
Utilice un 4mm - 5/32” para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 4mm - 5/32 bits de perçage pour percer des trous 65mm - 2.5”.
WOOD STUD INSTALLATION1a-4
1a-4
1a-3
Using stud nder locate centers of studs.
Uso de localizador de montantes de localizar los centros de montantes estructurales.
Utilisez localisateur de montants pour localiser les centres de piliers structurels.
WOOD STUD INSTALLATION
1a-1

4TU65-0001
Fasten wall plate to wall using screw (A). Hand tools only.
Fije la placa de pared a pared con el tornillo (A). Herramientas de mano solamente.
Fixer la plaque murale au mur avec la vis (A). Outils à main seulement.
INSTALL WALL PLATE2
2
A
C
1b-3
Insert (B) into both holes. Use a hammer to tap in if necessary.
Insertar (B) en ambos oricios. Utilice un martillo para golpear en caso de necesidad.
Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.
1b-3 CINDER BLOCK & CONCRETE INSTALLATION
B
1b-2
drill depth
65mm / 2.5”
drill diameter
10mm
3/8”
Level wall plate, then mark 6 hole locations.
Nivele la placa de pared, a continuación, marque la ubicación de 6 agujeros.
Niveau de la plaque murale, puis marquer l’emplacement des 6 trous.
CINDER BLOCK & CONCRETE INSTALLATION
1b-1
Use 10 mm-3/8“ drill bit to drill 65mm - 2.5” holes on marks.
Utilice un 10 mm-3/8“ para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 10 mm-3/8“ bits de forage pour percer 65mm - 2.5” po.
1b-2 CINDER BLOCK & CONCRETE INSTALLATION
1b-1

5TU65-0001

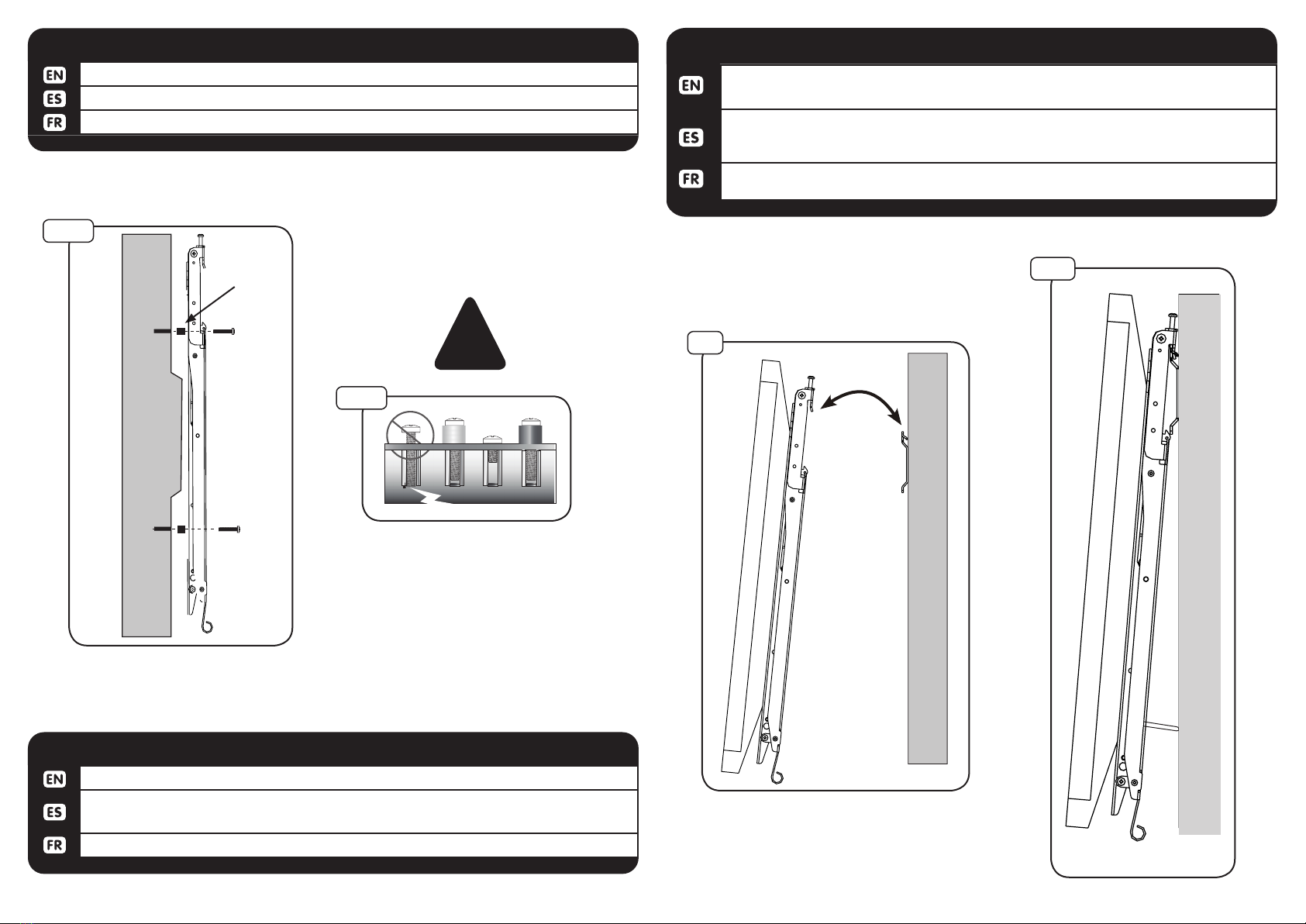

Adjust the cord length according to the screen height if needed.
Ajuste la longitud del cable de acuerdo a la altura de la pantalla si es necesario.
Ajuster la longueur du cordon en fonction de la hauteur de l’écran si nécessaire.
ADJUST COIL CORD4-1b
If necessary, add bracket extension (E) and secure with screws (V).
Si es necesario, añadir extensione de soporte (E) y jar con tornillos (V).
Si nécessaire, ajouter des extension à l’appui (E) et la vis (V).
ATTACH EXTENSIONS3
3
Align mount bracket (D) to holes on back of TV. Fasten using supplied hardware with
a screwdriver. Hand tools only.
Alinee el soporte de montaje (D) a los agujeros en la parte posterior de la televisión. Sujete con
partes que vienen con un destornillador. Herramientas de mano solamente.
Aligner le support de montage (D) dans les trous à l’arrière du téléviseur. Fixer à l’aide de ma-
tériel fourni avec un tournevis. Outils à main seulement..
4-1a ATTACH MOUNT BRACKET
Washers
(T-U)
4-1a
4-1b
Screws
(F-P)
