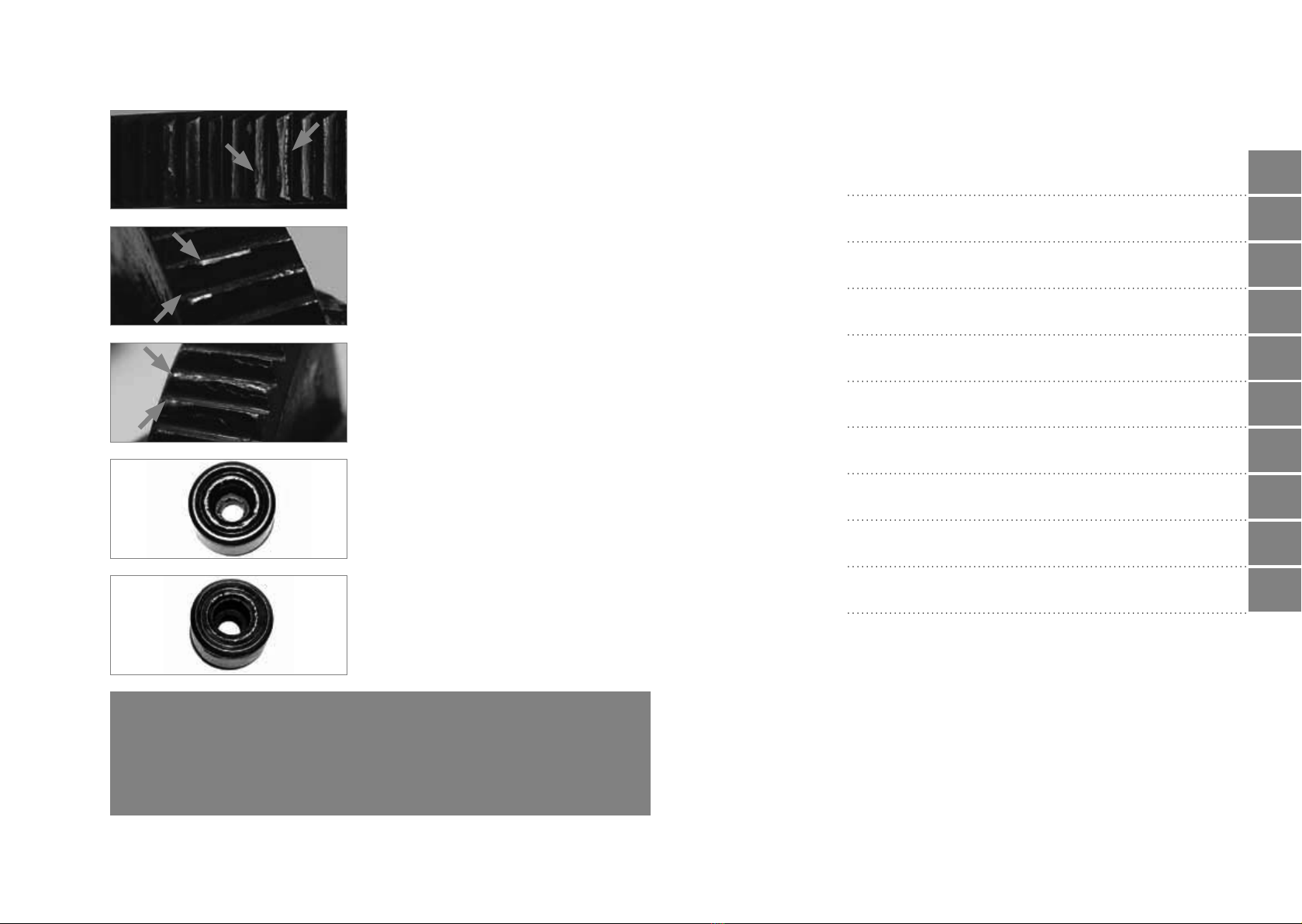

1 complete teeth not sharp and 1 damaged

1 hele tand niet scherp en 1 beschadigd

1 ganzer Zahn unscharf und 1 beschädigt

1 dent complète non pointue et 1 endommagée

1 diente completo no alado y 1 deteriorado

1 hel tand uskarp og 1 beskadiget

1 hel och slö tand och 1 skadad

1 kokonainen hammas tylsä ja 1 vaurioitunut

1 hel tann uskarp og 1 skadet

1 kompletny, nieostry i 1 uszkodzony ząb

2 teeth damaged for 50%

2 tanden voor de helft beschadigd

2 Zähne zur Hälfte beschädigt

2 dents endommagées à 50%

2 dientes deteriorados al 50%

2 tænder beskadiget 50%

2 tänder skadade till 50%

2 hammasta vaurioitunut 50%

2 tenner skadet 50%

2 zęby uszkodzone w 50%

1 teeth damaged for 100% and 1 teeth damaged for 50%

1 tand helemaal en 1 tand half beschadigd

1 Zahn komplett defekt und 1 Zahn zu 50% defekt

1 dent endommagée à 100% et 1 dent endommagée à 50%

1 diente deteriorado al 100% y 1 diente deteriorado al 50%

1 tand beskadiget 100% og 1 tand beskadiget 50%

1 tand skadad till 100% och 1 tand skadad till 50%

1 hammas vaurioitunut 100% ja 1 hammas vaurioitunut 50%

1 tann skadet 100% og 1 tann skadet 50%

1 ząb uszkodzony w 100% i 1 ząb uszkodzony w 50%

2 rings damaged for 100%

2 ringen volkomen beschadigd

2 Ringe vollständig zerstört

2 bagues endommagées à 100%

2 anillos deteriorados al 100%

2 ringe beskadiget 100%

2 ringar skadade till 100%

2 rengasta vaurioitunut 100%

2 ringer skadet 100%

2 pierścienie uszkodzone w 100%

interior ring damaged for 100%

binnenste ring geheel beschadigd

Innerer Ring vollständig zerstört

bague intérieure endommagée à 100%

Anillo interior deteriorado al 100%

indre ring beskadiget 100%

inre ring skadad till 100%

sisärengas vaurioitunut 100%

innvendig ring skadet 100%

Pierścień wewnętrzny uszkodzony w 100%

54015000 Rev. 2013

USER MANUAL

For clamp types: IPHOZ

Horizontal lifting

INDEX

1. General 06

1.1 Safety precautions 06

1.2 Inspection protocols 07

1.3 How to operate the clamp 08

1.4 A reliable clamp, a secure basis for lifting 09

whatever, be replicated or published without prior written permission from The Crosby Group LLC.

1. General

You have chosen a CrosbyIP lifting clamp.

If CrosbyIP clamps are maintained as described in this manual, they will remain in

optimum condition. We believe that CrosbyIP clamps are the most reliable lifting

clamps available. But using reliable tools does not automatically mean that practices

are reliable. The people who work with clamps play an equally important role in reliable

lifting. Ensure that everyone who works with CrosbyIP lifting clamps has been

instructed in the proper application of the clamps.

Inter Product BV provides a 10 year warranty for its clamps. In order to benet from this

warranty programme and for more details on maintenance procedures, please consult

www.crosbyip.com/warranty for more information.

Please read and understand these instructions before using the lifting clamp.

1.1 Safety precautions

Proper instruction for the personnel is of vital importance. This will contribute to

maximum reliability in the working environment.

The IPHOZ clamps may be used per pair, per three clamps or with several pairs

simultaneously for the lifting of steel plates. Ensure that each clamp receives its

equal share of the load. When using more than two clamps an equalizing beam is

recommended.

Hardness: With the standard clamps it is possible to lift steel with a surface

hardness of 363 HV10. For harder steel types contact your CrosbyIP Customer

Service Centre.

Contact your CrosbyIP Customer Service Centre before using this clamp for

plates and constructions that have a radius.

Temperature: The standard lifting clamps may be used with temperatures that lie

between 100 ºC (212 ºF) and -40 ºC (-40 ºF). For other temperatures contact your

CrosbyIP Customer Service Centre.

There are restrictions for operation in special atmospheres (e.g. high humidity,

explosive, saline, acid, alkaline).

Loads: For proper application of the clamp consult the load diagrams 1-2.

Ensure that all attachments between lifting eye and crane are properly tted,

secured and coupled.

Use chains/cables which are longer than the width of the plate to be lifted.

IPHOZ clamps may not be used when reeved.

During the tensioning of cables or chains the clamps must remain properly

positioned.

Several plates may be transported or lifted per lift, only if the plates will not sag.

IPHOZ lifting clamps may be used for sagging, bended or joggled plates, however

in that case no more than one at the time.

Remark: when handling the load, one should ensure that the load and or clamp

does not encounter obstacles which could release the load on the clamps

prematurely.

A clamp is a device that must be clean when used. Dirt has an adverse aect on

the operation and also on the reliability of the clamp. When the clamp is dirty and

greasy it can be cleaned with diesel oil or petroleum. Then blow dry with air or dry

with a cloth and apply a little lubricant. It is important to ensure that the gripping

surfaces are clean at all times. Regular cleaning will enhance the life and reliability

of the clamps.

1.2 Inspection protocols

Prior to every application of the clamp it is important the clamp operator inspects the

clamp for proper functioning.

Attention must be paid to the following (see illustrations 3-4 for part reference):

Ensure that the plate surface with which the clamp is to come into contact is free

of scale, grease, oil, paint, water, ice, moisture, dirt and coatings that might

impede the contact of the gripping surface with the plate.

Inspect camsegment (B) for wear and defects. The teeth must be sharp and free

of dirt.

Check the body (N) and the jaw for damage, cracks or deformation (this may

indicate overloading). The clamp must open and close properly (when the

operation of the clamp is sti or heavy, it should be removed from operation for

inspection).

Check the camsegment shaft (G) for readily detectable wear and/or damage.

Check also the roll pin (P) which locks the camsegment shaft.

Check whether the W.L.L. and the jaw opening stamped on the body corresponds

with the load to be lifted.

This type of clamp can prone to deformation of the hole in which the chain (D-shackle)

impinges, resulting in the hole becoming oval. When that is the case the clamp should

be removed from service immediately.

Deformation in this part is mainly due to exceeding of the maximum side loading angle

of 15°. The maximum loading angles are displayed in the the loading diagrams 1-2.

Check when

placing the clamp

that slings are

not twisted.

It is not permitted

to stay in the

danger zone of

the load.

No changes may

be made to

CrosbyIP clamps.

Never straighten,

attempt to bend

or heat treat

parts.

Clamps suited for

stainless steel,

must be used

only for handling

stainless steel, to

avoid contact

corrosion.

The camsegment is the most critical part in the clamp and requires extra attention during

inspection. Ensure in any event for good light during inspection. Observe the following

rules during every inspection:

Camsegment: Reject when the sharpness of one tooth is damaged or worn for 50% or

more.

Some illustrations have been included on the inside of the front cover of damaged and

worn (rejected) pivots and camsegments with explanations. In most cases however the

areas of damage are much less extensive. In doubtful cases an authorised repairer

should assess the clamp.

1.3 How to operate the clamp

IPHOZ lifting clamps are suitable for the horizontal lifting and transport of one or more

sagging steel plates and structures.

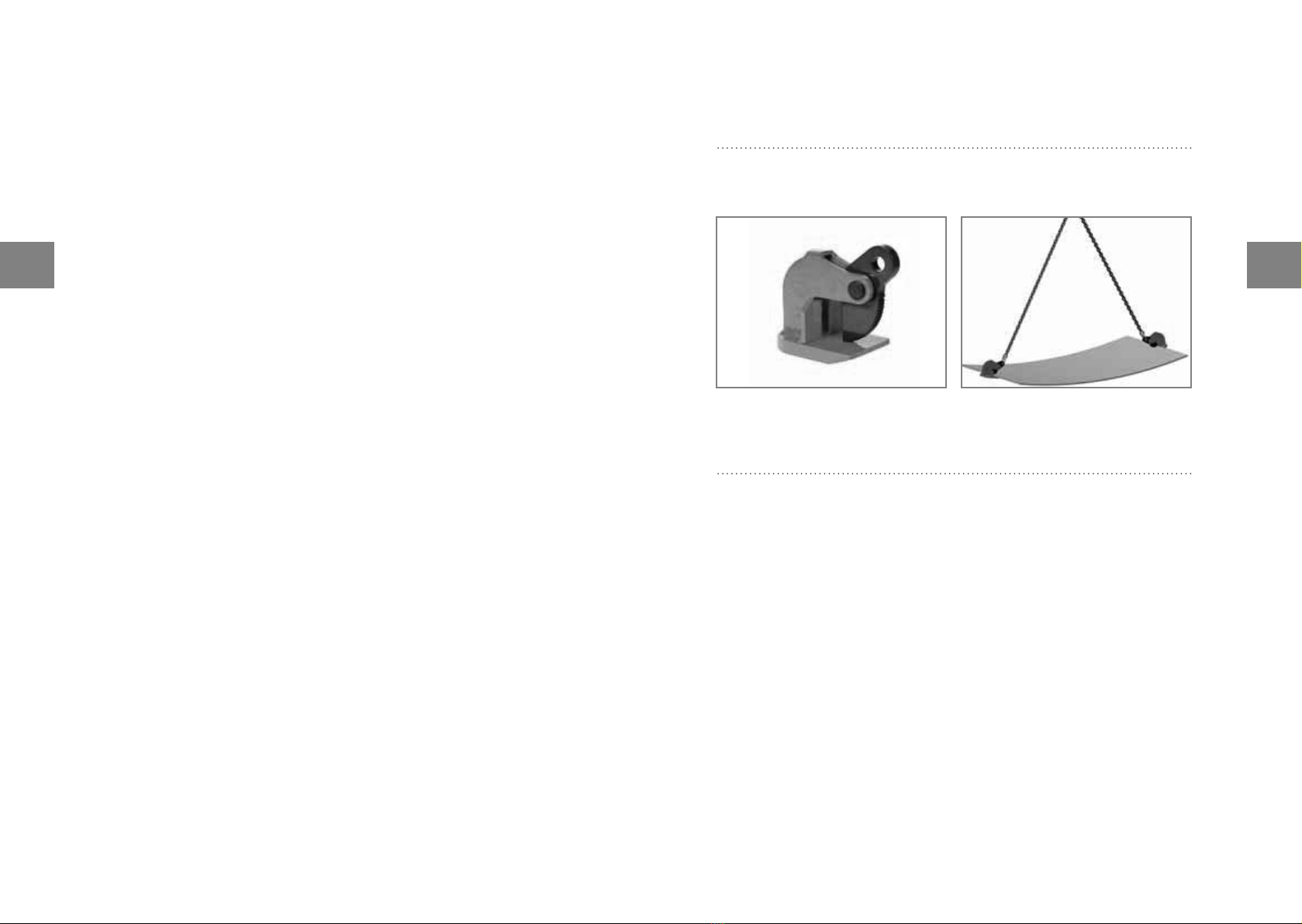

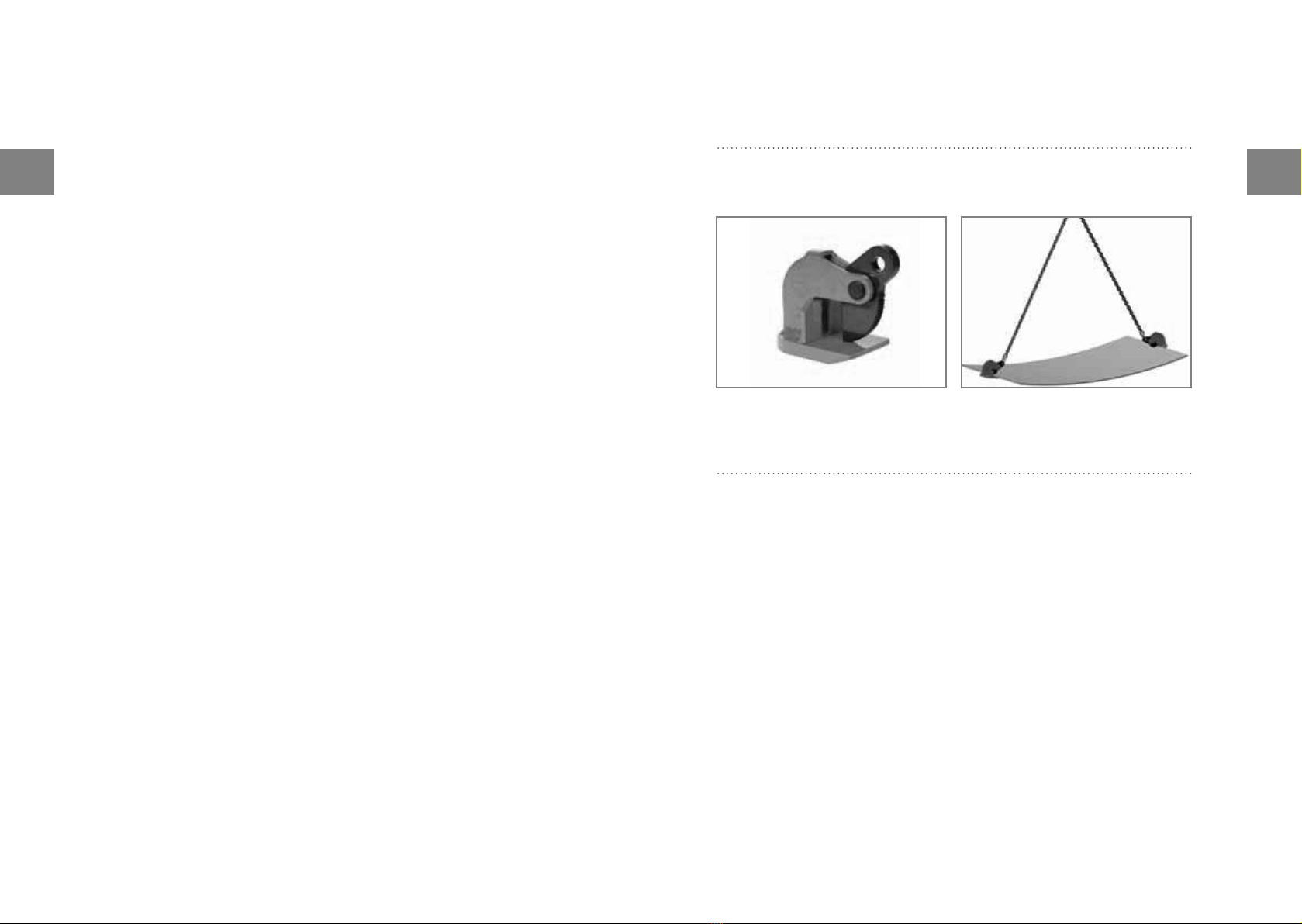

See illustrations 5 to 7 for part reference.

1. Place the clamps on the plate and exercise pressure, so that the inner side of the

jaw rests against the plate (E) (5).

2. Tension the cables or chains with the crane hook, while the inner side of the jaw

rests against the plate (E) (6).

3. The load may now be lifted, paying careful heed to maintaining constant tension

on the chains and/or cables.

4. As soon as the load is at its destination let the crane hook descend until the clamp

is fully free of load, meaning that the lifting chain is no longer taut.

5. The clamp may now be removed from the load. A crowbar may be used placed

between the ridges of the body. This will allow the clamps to be simply turned

away under the plate (7).

1.4 A reliable clamp, a secure basis for lifting



Parts should be replaced only when they no longer meet our standards.



During every repair service the most critical parts, being camsegment will be replaced.

For clamps with a Working Load Limit (W.L.L.) or the maximum weight to be lifted of 4,5

ton or more (per pair), parts will be replaced only when they no longer meet our

standards.

Please consult www.crosbyip.com/warranty for more information on maintenance

procedures.

Maintenance without 10 year warranty: Annually clamps are subjected to inspection*

and parts will be replaced only when they no longer meet our standards.

*CrosbyIP authorised repairer

GEBRUIKERSHANDLEIDING

Voor klemtypes: IPHOZ

Horizontaal hijsen

INDEX

1. Algemeen 12

1.1 Veiligheidsvoorschriften 12

1.2 Inspectieprocedures 13

1.3 Gebruik van de klem 14

1.4 Een betrouwbare klem, een goede basis voor hijsen 15

wijze, worden verveelvoudigd en/of openbaar gemaakt zonder voorafgaande schriftelijke toestem-

ming van The Crosby Group LLC.

1. Algemeen

Uw keus is gevallen op een hijsklem van CrosbyIP.

Als u de klemmen onderhoudt zoals hieronder staat omschreven dan houdt u ze in

optimale conditie. CrosbyIP-klemmen zijn de meest betrouwbare klemmen die er

bestaan. Maar het gebruik van betrouwbaar gereedschap betekent niet automatisch

dat er veilig gehesen wordt. Er kan alleen veilig gehesen worden als u op de juiste

manier met de klemmen werkt. Zorg dat iedereen die met onze hijsklemmen werkt,

weet hoe ze de klemmen op een veilige manier moeten gebruiken.

Inter Product BV biedt 10 jaar garantie voor de klemmen. Als u gebruik wilt maken van

dit garantieprogramma en meer wilt weten over de onderhoudsprocedures, gaat u naar

www.crosbyip.com/garantie voor meer informatie.

Lees deze instructies aandachtig door voordat u de hijsklem gaat gebruiken.

1.1 Veiligheidsvoorschriften

Het is van groot belang dat alle medewerkers goed geïnstrueerd worden. Dit

draagt bij aan een veilige werkomgeving.

IPHOZ-klemmen kunnen worden toegepast per stel, per drie klemmen of met

meerdere stellen tegelijk voor het hijsen van stalen platen. Let op dat elke klem

zijn evenredige deel van de belasting krijgt. Als u meer dan twee klemmen

gebruikt wordt u aangeraden om een doorgeschoorde evenaar te gebruiken.

Hardheid: Met de standaardklemmen kunt u staal tot een oppervlaktehardheid

van 363 HV10 hijsen. Neem voor hardere staalsoorten contact op met de

klantenservice van CrosbyIP.

Als u deze klem wilt gebruiken voor platen en constructies met een radius, neem

dan eerst contact op met het Customer Service Centre van CrosbyIP.

Temperatuur: De gebruikstemperatuur van de standaard hijsklemmen ligt tussen

100 °C en -40 °C. Neem bij een andere gebruikstemperatuur contact op met de

klantenservice van CrosbyIP.

Er zijn restricties voor gebruik in uitzonderlijke ruimtes (bijvoorbeeld een

explosieve, salinische, zure, alkalische omgeving of een omgeving met een hoge

luchtvochtigheid).

Belasting: Voor informatie over het juiste gebruik van de klem raadpleegt u

belastingsdiagram 1-2.

Zorg dat alle verbindingen tussen het hijsoog en de kraan goed bevestigd,

geborgd en gekoppeld zijn.

Gebruik kettingen of kabels die langer zijn dan de breedte van de te hijsen plaat.

IPHOZ-klemmen mogen niet doorgeschoord worden gebruikt.

Per hijs mogen meerdere platen tegelijk getransporteerd, resp. gehesen worden,

mits de platen niet doorbuigen. IPHOZ-hijsklemmen mogen worden gebruikt

voor doorbuigende, gebogen of doorgezette platen, maar dan nooit meer dan

één plaat tegelijk.

Opmerking: bij het hanteren opletten dat er geen obstakels aanwezig zijn waaraan

de last en/of klem zou kunnen blijven hangen, waardoor de klemmen voortijdig

onbelast worden.

Als u een klem gebruikt, moet deze schoon zijn. Vuil heeft een nadelige invloed

op de werking en de betrouwbaarheid van de klem. Wanneer de klem vuil en

vettig is, kunt u deze met dieselolie of petroleum schoonmaken. Daarna blaast u

de klem droog of droogt u deze met een doek en brengt u een beetje smeerolie

aan. Zorg dat de klemvlakken altijd schoon zijn. Regelmatig schoonmaken

bevordert de levensduur en de betrouwbaarheid van de klemmen.

1.2 Inspectieprocedures

Voordat u de klem gebruikt, moet u controleren of deze goed werkt.

Let goed op het volgende (zie afbeeldingen 3-4 voor het onderdeelnummer):

Zorg dat het plaatoppervlak waar de klem zal worden aangeslagen geen

hamerslag, vet, olie, verf, water, ijs, vocht, vuil of coatings bevat die het contact

van de klemvlakken met de plaat kunnen belemmeren.

Inspecteer het tandsegment (B) op slijtage en defecten. De tanden moeten

scherp zijn en mogen geen vuil bevatten.

Controleer het frame (N) en de bek op beschadiging, scheuren of vervorming (dit

zou kunnen duiden op overbelasting). De klem moet goed openen en sluiten

(wanneer de klem stug of zwaar werkt, dan moet deze voor inspectie uit bedrijf

genomen worden).

Controleer de tandsegmentas (G) op duidelijk waarneembare slijtage en/of

beschadigingen.

Controleer tevens de spanstift (P) die de tandsegmentas borgt.

Controleer of de W.L.L. en de bekopening, die in de klem geslagen zijn,

overeenkomen met de te hijsen last.

Als u de klem

plaatst, zorg er

dan voor dat er

geen strop kan

verdraaien.

U mag zich niet

binnen de

gevarenzone van

de last begeven.

Aan onze

klemmen mogen

geen veranderin-

gen worden

aangebracht. U

mag onderdelen

nooit richten,

buigen of met

warmte

behandelen.

Klemmen

geschikt voor

RVS, mogen

uitsluitend voor

het werken met

RVS gebruikt

worden, om

contactcorrosie

te voorkomen.

Het tandsegment is het meest kritische onderdeel van de klem dat bij een inspectie extra

aandacht vraagt. Zorg bij inspecties altijd voor goed licht. Zorg dat u zich tijdens elke

inspectie aan de volgende regels houdt:

Tandsegment: Afkeuren als de scherpte van één tand voor de helft of meer is

verdwenen.

Bij dit type klemmen komt het ook wel eens voor dat het gat waarin de ketting

(D-sluiting) aangrijpt vervormt. Het gat ziet er dan ovaal uit. Is dit het geval dan moet de

klem onmiddellijk uit gebruik worden genomen.

Vervorming in dit onderdeel is met name te wijten aan overschrijding van de maximale

zijdelingse hoek van 15°. De maximale belastingshoeken staan weergegeven in de

belastingsdiagrammen 1-2.

Aan de binnenzijde van de omslag vóór zijn enkele plaatjes opgenomen van

beschadigde (afgekeurde) taatsen en tandsegmenten met toelichtingen. In de meeste

gevallen gaat het echter om veel kleinere beschadigingen. In geval van twijfel moet de

klem worden beoordeeld door een erkende reparateur.

1.3 Gebruik van de klem

IPHOZ-hijsklemmen zijn geschikt voor het horizontaal hijsen en transporteren van

stalen platen en constructies.

Zie afbeeldingen 5 t/m 7 voor de onderdeelnummers.

1. Plaats de klemmen op de plaat en druk ze stevig aan, zodat de binnenzijde van

de bek goed tegen de plaat aanligt (E) (5).

2. Span de kabels of kettingen met de kraanhaak, terwijl de binnenzijde van de bek

stevig tegen de plaat aan blijft drukken (E) (6).

3. De last kan nu gehesen worden, waarbij erop gelet moet worden dat er een

constante spanning op de kettingen c.q. kabels blijft staan.

4. Zodra de last op de plaats van bestemming is aangekomen laat u de kraanhaak

zo ver zakken tot de klem volledig onbelast is, d.w.z. dat de hijsketting niet meer

strak staat.

5. De klem kan nu van de last worden verwijderd. Eventueel met behulp van een

breekijzer dat men tussen de ruggen van het frame plaatst, kan men de klemmen

eenvoudig onder de plaat wegdraaien (7).

1.4 Een betrouwbare klem, een goede basis

voor hijsen



Onderdelen moeten alleen worden vervangen als ze niet meer voldoen aan onze

normen.



Tijdens iedere reparatiebeurt worden alle kritische onderdelen zoals het tandsegment

vervangen.

Bij klemmen met een Working Load Limit (W.L.L.) ofwel het maximaal te hijsen gewicht

van 4,5 ton of meer (per paar), worden onderdelen alleen vervangen als deze niet meer

voldoen aan onze normen.

Als u meer informatie wilt over de onderhoudsprocedures, gaat u naar www.crosbyip.

com/garantie.

Onderhoud zonder 10 jaar garantie: jaarlijks worden klemmen onderworpen aan

inspectie* en worden onderdelen vervangen als ze niet meer voldoen aan onze

standaard.

* CrosbyIP erkende reparateur

BETRIEBSANLEITUNG

Für Klemmentypen: IPHOZ

Horizontalhubanwendungen



1. Allgemein 18

1.1 Sicherheitsvorschriften 18

1.2 Inspektionsprotokolle 19

1.3 Verwendung der Klemme 20

1.4 Eine zuverlässige Klemme, eine sichere Grundlage für

Hubanwendungen 21

gültig welcher Art, der vorliegenden Betriebsanleitung ist ohne vorherige schriftliche Genehmigung

durch The Crosby Group LLC untersagt.

1. Allgemein

Sie haben sich für eine CrosbyIP Hebeklemme entschieden.

Wenn Sie CrosbyIP Klemmen wie beschrieben warten, ist der optimale Zustand Ihrer

Klemmen auch in Zukunft gewährleistet. Wir sind der Auassung, dass CrosbyIP

Hebeklemmen zu den zuverlässigsten Hebeklemmen gehören, die erhältlich sind. Der

Einsatz eines zuverlässigen Werkzeugs bedeutet jedoch nicht automatisch auch eine

sichere Arbeitsweise. Das Personal, das mit dem Werkzeug arbeitet, spielt beim

sicheren Heben eine ebenso wichtige Rolle. Achten Sie deshalb darauf, dass jede

Person, die mit unseren Klemmen arbeitet, umfassend für den korrekten Einsatz der

Klemmen geschult worden ist.

Inter Product BV gewährt 10 Jahre Garantie auf seine Klemmen. Um die Vorteile dieses

Garantieprogramms nutzen zu können und weitere Einzelheiten zu den

Wartungsverfahren zu erhalten, besuchen Sie bitte www.crosbyip.com/Garantie.

Bitte lesen Sie diese Anweisungen unbedingt sorgfältig durch, bevor Sie die

Hebeklemme benutzen.

1.1 Sicherheitsvorschriften

Die ordnungsgemäße Schulung des Personals ist unerlässlich. Dies trägt zu

einem Höchstmaß an Sicherheit im Arbeitsumfeld bei.

IPBTO Klemmen können pro Satz, pro drei Klemmen, oder es können auch

mehrere Sätze gleichzeitig zum Anheben von Stahlblechen verwendet werden.

Hierbei ist darauf zu achten, dass jede einzelne Klemme gleichmäßig an der

Lasthaltung beteiligt ist. Gelangen mehr als zwei Klemmen zum Einsatz, sollte

man vorzugsweise eine Traverse verwenden.

Härte: Mit den Standardklemmen ist das Heben von Stahl bis zu einer

Oberächenhärte von 363 HV10 möglich. Für härtere Stähle wenden Sie sich

bitte an Ihren CrosbyIP Kundendienst.

Wenden Sie sich an den CrosbyIP Kundendienst, bevor Sie diese Klemme für

Bleche und Konstruktionen mit Radien verwenden.

Temperatur: Die Betriebstemperatur der Standard-Hebeklemmen liegt zwischen

100 °C (212 °F) und -40 °C (-40 °F). Für andere Temperaturen wenden Sie sich

bitte an Ihren CrosbyIP Kundendienst.

Der Betrieb in speziellen Umgebungen (z. B. mit hoher Feuchtigkeit, explosiven

Stoen, salzhaltigen Stoen, Säure und alkalischen Stoen) unterliegt

Einschränkungen.

Lasten: Hinweise zur ordnungsgemäßen Verwendung der Klemme erhalten Sie in

den Lastdiagramm 1-2.

Stellen Sie sicher, dass alle Verbindungen zwischen dem Tragring und dem Kran

vorschriftsmäßig montiert, gesichert und angeschlossen wurden.

Verwenden Sie zweckmäßigerweise eine größere Kettenlänge oder Kabellänge

als die Breite der zu hebenden Bleche. IPHOZ Klemmen dürfen nicht eingesetzt

werden bei durchgeführtem Seil/Kette.

Es dürfen mehrere Bleche gleichzeitig transportiert bzw. angehoben werden,

jedoch nur, wenn die Bleche sich nicht durchbiegen können. IPHOZ Klemmen

dürfen für durchbiegende, gewölbte oder durchhängende Bleche verwendet

werden, jedoch in diesem Fall niemals mit mehr als einem Blech gleichzeitig.

Beim Spannen der Kabel oder Ketten ist sicherzustellen, dass die Klemmen gut

positioniert bleiben.

Anmerkung: Bei der Handhabung der Last, sollte man sicherstellen, dass die Last

und oder Klemme nicht auf Hindernisse stoßen, die die Last an den Klemmen

vorzeitig lösen könnte.

Eine Klemme ist ein Werkzeug, das bei Verwendung sauber sein muss. Schmutz

beeinträchtigt die Funktion und damit auch die Sicherheit der Klemme. Ist die

Klemme verschmutzt und verschmiert, kann sie mit Dieselöl oder Petroleum

gereinigt werden. Anschließend mit Luft trockenblasen oder mit einem Tuch

abtrocknen und eine geringe Menge Schmieröl auftragen. Es ist wichtig

sicherzustellen, dass die Klemmächen jederzeit sauber sind. Die regelmäßige

Reinigung kommt der Lebensdauer und Sicherheit Ihrer Klemme zugute.

1.2 Inspektionsprotokolle

Vor jedem Einsatz der Klemme ist es wichtig, dass der Bediener sich vergewissert,

dass die Klemme ordnungsgemäß funktioniert.

Die folgenden Punkte sind zu prüfen (siehe Abbildungen 3-4 für eine Teilereferenz):

Darauf achten, dass die Blechoberäche, an der die Klemme angeschlagen wird,

von Hammerschlag, Fett, Öl, Farbe, Wasser, Eis, Feuchtigkeit, Schmutz und

Lackierungen, welche den Kontakt der Greiächen mit dem Blech beeinträchtigen

können, befreit worden ist.

Zahnsegment (B) auf Verschleiß und Defekte kontrollieren. Die Zähne müssen

scharf und schmutzfrei sein.

Den Körper (N) und die Klemmbacke auf Beschädigung, Risse oder Verformung

kontrollieren (dies kann ein Hinweis auf Überbelastung sein). Die Klemme muss

sich ordnungsgemäß önen und schließen (funktioniert die Klemme schwergängig

oder nur bei großem Kraftaufwand, muss sie zur Inspektion außer Betrieb

genommen werden).

Kontrollieren Sie die Zahnsegmentachse (G) auf deutlich wahrnehmbare

Abnutzungserscheinungen und/oder Beschädigungen.

kontrollieren Sie ebenfalls den Splint (P), der zur Sicherung der Zahnsegmentachse

dient.

Kontrollieren Sie, ob die W.L.L. und die Maulönung (in die Klemme eingeprägt)

mit der zu hebenden Last übereinstimmen.

Beim Anschlagen

der Klemme ist

sicherzustellen,

dass die Kette

bzw. das Kabel

keinen Schlag

aufweist.

Der Aufenthalt im

Gefahrenbereich

der Last ist unter-

sagt.

An CrosbyIP

Klemmen dürfen

keine Änderun-

gen vorgenom-

men werden. Die

Teile niemals

richten,

reparieren oder

mit Wärme

behandeln.

Klemmen für

Edelstahl

geeignet, muss

nur für den

Umgang mit

Edelstahl

verwendet

werden, um

Kontaktkorrosion

zu vermeiden.

Bei diesen Klemmen kommt es auch manchmal vor, dass sich die Önung, in der die

Kette (D-Verschluss) greift, verformt. Dadurch wird die Önung oval. In diesem Fall

muss die Klemme unverzüglich außer Betrieb genommen werden.

Verformung in diesem Teil ist vorwiegend darauf zurückzuführen, dass der maximale

seitliche Winkel der Last von 15° überschritten wird. Die maximalen Winkel der Last

werden in den Lastdigrammen 1-2 dargestellt.

Auf der Innenseite des vorderen Umschlags sind einige Abbildungen beschädigter und

verschlissener (ausgemusterter) Zahnkreise und Zahnsegmente mit Erläuterungen

aufgeführt. In den meisten Fällen handelt es sich allerdings um weitaus geringfügigere

Beschädigungen. Im Zweifelsfall muss die Klemme von einem autorisierten

Reparaturfachmann begutachtet werden.

1.3 Verwendung der Klemme

IPHOZ Hebeklemmen eignen sich für Horizontalhubanwendungen und für den

Transport einer oder mehrerer Stahlbleche und Konstruktionen.

Siehe Abbildungen 5 bis 7 für eine Teilereferenz.

1. Setzen Sie die Klemmen auf das Blech und drücken Sie sie gut an, so dass die

Innenseite der Backe gut am Blech anliegt (E) (5).

2. Spannen Sie die Kabel oder Ketten mit dem Lasthaken, während die Innenseite

der Backe weiterhin fest am Blech anliegt (E) (6).

3. Nun kann die Last angehoben werden, wobei darauf zu achten ist, dass die

Ketten beziehungsweise Kabel weiterhin unter konstanter Spannung stehen.

4. Sobald die Last am Bestimmungsort angekommen ist, den Kranhaken weit genug

sinken lassen, sodass die Klemme völlig unbelastet und die Hubkette nicht mehr

gespannt ist.

5. Nun kann die Klemme von der Last abgenommen werden. Eventuell verwendet

man dazu ein Brecheisen, das zwischen die Rücken des Blechkörpers

eingeschoben wird. Damit lassen sich die Klemmen problemlos unter dem Blech

wegdrehen (7).

Das Zahnsegment ist die wichtigste Komponente der Klemme und muss bei der Inspektion

besonders aufmerksam geprüft werden. Sorgen Sie bei Inspektionen unbedingt für gute

Beleuchtung. Beachten Sie bei jeder Inspektion die folgenden Regeln:

Zahnsegment: Ausmustern, wenn die Schärfe eines Zahnes aufgrund von Beschädigung

oder Verschleiß um die Hälfte oder mehr reduziert ist.

1.4 Eine zuverlässige Klemme, eine sichere

Grundlage für Hubanwendungen



Die Teile werden nur ausgewechselt, wenn sie nicht mehr unseren Normen entsprechen.



Während der Revision werden die kritischsten Einzelteile (das Zahnsegment) sowie

ggf. ausgemusterte Einzelteile ausgetauscht.

Bei Klemmen mit einer Tragfähigkeit (W.L.L.) von 4,5 oder mehr Tonnen (pro Paar)

werden Einzelteile nur ausgetauscht, wenn sie unseren Normen nicht mehr entsprechen.

Bitte besuchen Sie www.crosbyip.com/Garantie, um weitere Informationen zu den

Wartungsverfahren zu erhalten.

Wartung ohne zehnjährige Garantie: Die Klemmen werden jährlich einer Inspektion*

unterzogen. Die Teile werden nur ausgetauscht, wenn sie unseren Normen nicht mehr

entsprechen.

* CrosbyIP Autorisierten Reparaturfachmann



Pour types de pince : IPHOZ

Levage horizontal

INDEX

1. Généralités 24

1.1 Mesures de sécurité 24

  25

  26

  27

peut être reproduite ou publiée, de quelque manière que ce soit, sans l'autorisation écrite préalable

d'The Crosby Group LLC.

1. Généralités

Vous avez choisi une pince de levage CrosbyIP.

Lorsque les pinces CrosbyIP sont entretenues comme décrit dans ce manuel, elles

demeurent dans un parfait état. Nous sommes persuadés que les pinces CrosbyIP

sont les pinces de levage les plus ables disponibles actuellement. Mais l'utilisation

d'outils ables ne signie pas automatiquement que les pratiques sont ables. Les

personnes qui travaillent avec les pinces jouent un rôle tout aussi important dans la

abilité du levage. Veillez dès lors à ce que toute personne travaillant avec les pinces

de levage CrosbyIP soit formée à l'utilisation correcte des pinces.

Inter Product BV fournit une garantie de 10 ans pour ses pinces. An de bénécier de

ce programme de garantie et pour plus de détails sur les procédures de maintenance,

veuillez consulter www.crosbyip.com/garantie pour plus d'informations.

Assurez-vous d'avoir lu et compris ces instructions avant d'utiliser la pince de levage.

1.1 Mesures de sécurité

Il est essentiel de bien former le personnel. Cela contribue à un environnement de

travail d'une abilité maximale.

Les pinces IPHOZ peuvent être utilisées par paire, par trois ou plus simultanément

pour le levage de tôles d'acier. Veillez à ce que chaque pince reçoive la même

quantité de charge. Lorsque plus de deux pinces sont utilisées, il est recommandé

d'utiliser une poutre d'équilibrage.

Dureté : avec les pinces standard, il est possible de soulever un acier d’une

dureté de surface maximale de 363 HV10. Pour des types d’acier plus durs,

veuillez consulter votre centre de service clientèle CrosbyIP.

Contactez votre Centre de service clientèle CrosbyIP avant d’utiliser cette pince

pour des tôles et structures possédant un rayon de courbure.

Température : les pinces de levage standard peuvent être utilisées à des

températures comprises entre 100 °C (212 °F) et -40 °C (-40 °F). Pour d'autres

températures, veuillez contacter votre centre de service clientèle CrosbyIP.

Il existe des restrictions pour l'exploitation dans des atmosphères spéciales

(p.ex. atmosphère à taux d'humidité élevé, explosive, saline, acide, alcaline).

Charges : pour une bonne utilisation de la pince, consultez les schémas de

charge 1-2.

Veillez à ce que tous les accessoires situés entre l'œillet de levage et la grue

soient correctement xés, sécurisés et accouplés.

Utilisez des chaînes/câbles d'une longueur supérieure à la largeur de la tôle à

soulever. Les pinces IPHOZ ne peuvent pas être utilisées lorsqu'elles sont

étayées.

Durant le tensionnage de câbles ou de chaînes, les pinces doivent rester

positionnées correctement.

Plusieurs tôles peuvent être transportées ou soulevées simultanément,

uniquement si les tôles ne échissent pas. Les pinces de levage IPHOZ peuvent

être utilisées pour des tôles échissantes, cintrées ou coudées ; cependant dans

ce cas, pas plus d'une tôle à la fois.

Remarque: lors de la manipulation de la charge, il faut s’assurer que la charge et/

ou la pince ne rencontre pas d’obstacle qui pourrait faire glisser prématurément

la les pinces sur la charge.

Une pince est un outil qui doit être propre lorsqu'il est utilisé. La saleté a une

inuence néfaste sur le fonctionnement, ainsi que sur la abilité de la pince.

Lorsque la pince est sale et graisseuse, vous pouvez la nettoyer avec du gazole

ou du pétrole. Souez ensuite à l'air comprimé ou séchez à l'aide d'un chion et

appliquez un peu de lubriant. Il est important de veiller à ce que les surfaces de

préhension soient toujours propres. Un nettoyage régulier prolongera la vie et

renforcera la abilité des pinces.

1.2 

Avant toute utilisation de la pince, il est important que l'opérateur de la pince contrôle

le bon fonctionnement de celle-ci.

Il convient de prêter attention aux points suivants (voir illustrations 3-4 pour la référence

des pièces) :

Veillez à ce que la surface de la tôle avec laquelle la pince entrera en contact soit

débarrassée dans la mesure du possible de battitures, de graisse, d’huile, de

peinture, d’eau, de glace, d'humidité, de saleté et de revêtements qui pourraient

perturber le contact de la surface de préhension avec la tôle.

Vériez l'état d'usure et les défauts du segment denté (B). Les dents doivent être

acérées et propres.

Vériez les dommages, ssures ou déformations (ce qui pourrait indiquer une

surcharge) éventuelles du corps (N) et des mâchoires. La pince doit pouvoir

s'ouvrir et se refermer sans diculté (lorsque le fonctionnement de la pince est

raide ou dicile, celle-ci doit être retirée pour inspection).

Vériez si la tige du segment denté (G) comporte des traces visibles d'usure et/

ou de dommages.

(vériez également le tourillon de cylindre (P) qui verrouille la tige du segment

denté).

Vériez si la CMU et l'ouverture de mâchoires estampées sur le corps de la pince

correspondent à la charge devant être soulevée.

Lorsque vous

placez la pince,

assurez-vous que

les élingues ne

sont pas

entortillées.

Il est interdit de

séjourner dans la

zone de danger

de la charge.

Aucune

modication ne

peut être

apportée aux

pinces CrosbyIP.

Ne tentez jamais

de redresser, de

plier ou de

chauer les

pièces.

Pinces adaptées

pour l’acier

inoxydable,

doivent être

utilisés

uniquement pour

le levage de

produits en acier

inoxydable pour

éviter la

corrosion de

contact.

Ce type de pince peut être sujet à une déformation du trou dans lequel la chaîne

(manille en D) s'engage, le trou devenant alors ovale. Lorsque c'est le cas, la pince doit

être mise hors service immédiatement.

La déformation de cette pièce est due principalement au dépassement de l'angle

maximum de chargement latéral de 15º. Les angles de chargement maximum sont

mentionnés dans les schémas de chargement 1-2.

Sur la face interne de la couverture, vous trouverez quelques images de pivots et

segments dentés endommagés et usés (et déclarés impropres), avec des explications.

Dans la plupart des cas cependant, les zones de dommage sont beaucoup moins

étendues. En cas de doute, la pince doit être examinée par un réparateur agréé.

1.3 

Les pinces de levage IPHOZ conviennent pour le levage et le transport horizontal d'une

ou plusieurs tôles et structures en acier échissantes.

Reportez-vous aux illustrations 5 à 7 pour les références des pièces.

1. Placez les pinces sur la tôle et exercez une pression, de sorte que la partie interne

des mâchoires repose contre la tôle (E) (5).

2. Tendez les câbles ou les chaînes avec le crochet de grue, tandis que la partie

interne des mâchoires repose contre la tôle (E) (6).

3. À présent, la tôle peut être soulevée, en faisant bien attention à maintenir une

tension constante sur les chaînes et/ou les câbles.

4. Dès que la charge se trouve à destination, laissez redescendre le crochet de grue

jusqu'à ce que la pince soit totalement libérée de la charge, ce qui signie que la

chaîne de levage n'est plus tendue.

5. À présent, la pince peut être retirée de la charge. Un pied-de-biche peut être

placé entre les nervures du corps. Ceci permettra de faire pivoter simplement les

pinces sous la tôle (7).

1.4        

levage



Les pièces doivent être remplacées uniquement lorsqu'elles ne répondent plus à nos

critères.



Durant chaque opération de remise en état, la pièce la plus critique, à savoir le segment

denté, est remplacée.

Pour les pinces ayant une charge maximum d'utilisation (C.M.U.) ou un poids maximum

à soulever de 4,5 tonnes ou plus (par paire), les pièces seront remplacées uniquement

lorsqu'elles ne répondent plus à nos critères.

Pour plus d'informations sur les procédures de maintenance, veuillez consulter www.

crosbyip.com/garantie.

Maintenance sans garantie 10 ans : tous les ans, les pinces sont soumises à une

inspection* et les pièces seront remplacées uniquement lorsqu’elles ne répondent plus

à nos critères.

* CrosbyIP réparateur agréé

Le segment denté est la pièce la plus critique de la pince et il nécessite une attention

particulière durant l'inspection. Veillez dans tous les cas à bénécier d'un bon éclairage

durant l'inspection. Respectez les règles suivantes durant chaque inspection :

Segment denté : déclarez impropre lorsqu'une dent est endommagée ou usée à 50%

ou plus.

MANUAL DE USUARIO

Para tipos de garras: IPHOZ

Elevación horizontal



1. Generalidades 30

1.1 Precauciones de seguridad 30

1.2 Protocolos de inspección 31

  32

  33

de las instrucciones de usuario sin el permiso previo por escrito de The Crosby Group LLC.

1. Generalidades

Ha elegido una garra de elevación CrosbyIP.

Si se realiza el mantenimiento de las garras CrosbyIP tal y como se describe en el

presente manual, continuarán estando en óptimas condiciones. Estamos convencidos

de que las garras CrosbyIP son las garras de elevación más ables disponibles. Pero

el uso de herramientas ables no signica automáticamente que las prácticas sean

también ables. Las personas que trabajan con garras juegan un papel igualmente

importante en una elevación segura. Asegúrese de que todos aquellos que trabajan

con garras de elevación CrosbyIP hayan recibido formación sobre la aplicación

correcta de las garras.

Inter Product BV proporciona una garantía de 10 años para sus garras. Para beneciarse

de este programa de garantía y para obtener más información sobre procedimientos

de mantenimiento, consulte www.crosbyip.com/warranty para obtener más

información.

Lea atentamente estas instrucciones antes de usar la garra de elevación.

1.1 Precauciones de seguridad

La formación correcta del personal es de vital importancia, puesto que contribuirá

a la máxima seguridad en el entorno de trabajo.

Las garras IPHOZ pueden utilizarse por pares, por tres garras o con varios pares

simultáneamente para la elevación de planchas de acero. Asegúrese de que

cada garra reciba las misma cantidad de carga. Al utilizar más de dos garras, se

recomienda el uso de una viga de compensación.

Dureza: Con las garras estándar es posible elevar acero con una dureza de la

supercie de hasta 363 HV10. Para tipos de acero más duros, póngase en

contacto con el Centro de atención al cliente de CrosbyIP.

Antes de utilizar esta garra para placas y construcciones con radio, póngase en

contacto con el Centro de atención al cliente de CrosbyIP.

Temperatura: Las garras de elevación estándar pueden utilizarse con

temperaturas que oscilan entre los 100 ºC (212 ºF) y los -40 ºC (-40 ºF). Para otras

temperaturas, póngase en contacto con el Centro de atención al cliente de

CrosbyIP.

Existen restricciones para el funcionamiento en atmósferas especiales (por

ejemplo, alta humedad, explosivas, salinas, ácidas, alcalinas).

Cargas: Para la aplicación correcta de la garra, consulte los diagramas de carga

1-2.

Asegúrese de que todas las conexiones entre la anilla de elevación y la grúa

están correctamente instaladas, aseguradas y acopladas.

Utilice cadenas/cables que sean más largos que el ancho de la plancha que se

va a elevar. Las garras IPHOZ no pueden utilizarse con polea.

Durante la tensión de los cables o las cadenas, las garras deben permanecer

correctamente colocadas.

Se pueden transportar o elevar varias planchas por elevación, solo si las planchas

no presentan alabeo. Las garras de elevación IPHOZ pueden utilizarse para

planchas con alabeo, curvas o con movimiento, aunque en ese caso no más de

una cada vez.

Observación: al manipular la carga, asegúrese de que la carga o la garra no

encuentren obstáculos que pudieran liberar la carga de las garras prematuramente.

Una garra es un dispositivo que debe estar limpio cuando se utiliza. La suciedad

afecta negativamente al funcionamiento y también a la abilidad de la garra.

Cuando la garra esté sucia y con grasa, puede limpiarla con gasolina diésel o

petróleo. A continuación, séquela con aire o con un paño y aplique un poco de

lubricante. Es importante asegurarse de que las supercies de sujeción estén

limpias en todo momento. Una limpieza periódica mejorará la vida útil y la

abilidad de las garras.

1.2 Protocolos de inspección

Antes de cualquier aplicación de la garra, es importante que el operador de la garra la

inspeccione para garantizar su correcto funcionamiento.

Es necesario prestar especial atención a lo siguiente (consulte la ilustración 3-4 como

referencia de piezas):

Asegúrese de que la supercie de la plancha con la que va a entrar en contacto

la garra no contiene cal, grasa, aceite, pintura, agua, hielo, humedad, suciedad y

recubrimientos que pudieran impedir el contacto de la supercie de jación con

la plancha.

Inspeccione el segmento de leva (B) para localizar signos de desgaste y defectos.

Los dientes deben estar alados y no contener suciedad.

Inspeccione el cuerpo (N) y la boca para localizar daños, grietas o deformaciones

(que pueden indicar un exceso de carga). La garra debe abrirse y cerrarse

correctamente (cuando el funcionamiento de la garra sea rígido o pesado, debe

desmontarse para su inspección).

Inspeccione el eje de mordaza (G) para localizar desgastes o daños detectables.

Compruebe también el pasador de rodillo (P) que bloquea el eje de mordaza.

Compruebe si el límite de carga de trabajo y la apertura de la boca grabados en

la carrocería corresponden con la carga que se va a elevar.

Al colocar la

garra, comprue-

be que las

eslingas no se

han girado.

Se prohíbe

permanecer en la

zona de peligro

de la carga.

No pueden

realizarse

cambios a las

garras CrosbyIP.

Nunca enderece

ni intente doblar

o tratar

térmicamente las

piezas.

Garras adecua-

das para acero

inoxidable, deben

utilizarse

únicamente para

manipular acero

inoxidable, para

evitar la

corrosión por

contacto.

El oricio en el que se acopla la cadena (grillete en forma de D) de este tipo de garra

tiende a deformarse, lo que produce que la forma de dicho oricio cambie a ovalada.

En ese caso, la garra debe retirarse del servicio inmediatamente.

La deformación de esta pieza se debe principalmente a la superación del ángulo de

carga lateral máximo de 15º. Los ángulos de carga máximos se muestran en los

diagramas de carga 1-2.

En el interior de la portada se han incluido algunas ilustraciones de pivotes y ejes de

mordaza deteriorados y desgastados (rechazados) con explicaciones. Sin embargo,

en la mayoría de los casos las áreas de deterioro son mucho menos extensas. En caso

de duda, un reparador autorizado debe evaluar la garra.

1.3 

Las garras de elevación IPHOZ son adecuadas para la elevación y transporte horizontal

de una o más estructuras y planchas de acero con alabeo.

Consulte las ilustraciones 5,6,7 para referencia de piezas.

1. Coloque las garras sobre la plancha y ejerza presión, de modo que la parte interior

de la boca descanse contra la plancha (E) (5).

2. Tense los cables o las cadenas con el gancho de grúa, mientras que la parte

interior de la boca descansa contra la plancha (E) (6).

3. Ahora se puede elevar la carga, prestando especial atención a mantener una

tensión constante en las cadenas o cables.

4. Tan pronto como la carga se encuentre en su destino, deje que el gancho de grúa

descienda hasta que la garra esté completamente libre de carga; lo que signica

que la cadena de elevación ha dejado de estar tensa.

5. Ahora se puede retirar la garra de la carga. Se puede colocar un montacargas

entre los salientes del cuerpo. Esto permitirá girar las garras de manera sencilla

bajo la plancha (7).

1.4       

elevación



Las piezas deben reemplazarse únicamente cuando dejen de ajustarse a nuestros

estándares.



En cada reparación, revise las piezas más críticas y reemplace la mordaza.

En el caso de garras con límite de carga de trabajo o con un peso máximo de elevación

de 4,5 toneladas o más (por pareja), las piezas se reemplazarán solo cuando dejen de

cumplir nuestros estándares.

Para obtener más información sobre procedimientos de mantenimiento, consulte

www.crosbyip.com/warranty.

Mantenimiento sin la garantía de 10 años: Anualmente, las garras se someten a

inspección* y las piezas se reemplazarán únicamente cuando dejen de cumplir

nuestros estándares.

*CrosbyIP reparador autorizado

La mordaza es la pieza más importante de la garra y requiere atención especial durante la

inspección. Asegúrese en cualquier caso de disponer de una buena iluminación durante la

inspección. En cada una de las inspecciones, siga las reglas siguientes:

Eje de mordaza: Rechace cuando el alado de un diente esté deteriorado o

desgastado al 50% o más.

BRUGSANVISNING

Til klemmetyper: IPHOZ

Vandrette løft

INDEKS

1. Generelt 36

1.1 Sikkerhedsforanstaltninger 36

1.2 Inspektionsprotokoller 37

1.3 Sådan betjenes klemmen 38

1.4 En pålidelig klemme, et sikkert grundlag for løft 39

eller oentliggøres uden forudgående skriftlig tilladelse fra The Crosby Group LLC.

Under sænkningen af lasten må der ikke være nogen hindringer under lasten,

som kan spærre lasten og få en klemme til at løsne sig. Klemmerne må kun

frigøre lasten, når den er i en stabil position.

NB: Ved håndtering af lasten skal man sikre, at lasten og/eller klemmen ikke

møder hindringer, som kan frigøre belastningen på klemmerne for tidligt.

En klemme er en anordning, der skal være ren, når den anvendes. Snavs har en

negativ indvirkning på både klemmens funktion og dens pålidelighed. Når

klemmen bliver beskidt og fedtet, kan den rengøres med dieselolie eller petroleum.

Derefter skal den blæsetørres med luft eller tørres med klud og derefter tilføres en

smule smøremiddel. Det er vigtigt at sikre, at gribeaderne altid er rene.

Regelmæssig rengøring vil øge klemmernes levetid og pålidelighed.

1.2 Inspektionsprotokoller

Forud for enhver anvendelse af klemmen er det vigtigt, at klemmens operatør ser efter,

om klemmen fungerer korrekt.

Vær opmærksom på følgende (se illustration 3-4 vedrørende delen):

Sørg for at pladeoveraden, som klemmen kommer i kontakt med, er uden

spåner, fedt, olie, maling, vand, is, fugt, snavs og belægninger, der kan hindre

kontakten mellem gribeoveraden og pladen.

Efterse tandsegment (B) for slid og defekter. Tænderne skal være skarpe og uden

snavs.

Kontroller hus (N) og kæbe for skader, revner eller deformering (dette kan være

tegn på overbelastning). Klemmen skal åbne og lukke korrekt (hvis klemmen

bevæger sig stift eller tungt, skal den fjernes og inspiceres).

Kontroller tandsegmentakslen (G) for slid og/eller skader, der uden videre kan

ses.

Kontroller også rulletappen (P), der låser tandsegmentakslen.

Kontroller, om den maksimale arbejdsbelastning og den kæbeåbning, der er

stemplet på huset, svarer til den last, der skal løftes.

Denne klemmetype kan være tilbøjelig til deformering af det hul, hvor kæden (D-sjækel)

griber fat, hvilket kan gøre hullet ovalt. I dette tilfælde skal klemmen fjernes med det

samme.

Denne del deformeres hovedsageligt på grund af overskridelse af den maksimale

sidebelastningsvinkel på 15°. De maksimale belastningsvinkler er vist i

belastningsdiagrammerne 1-2.

1. Generelt

Du har valgt en CrosbyIP-løfteklemme.

Hvis CrosbyIP-klemmer vedligeholdes som beskrevet i denne vejledning, vil de forblive

i optimal stand. Vi er overbeviste om, at CrosbyIP-klemmerne er de mest pålidelige

løfteklemmer, der ndes. Men brugen af pålidelige værktøjer betyder ikke automatisk,

at fremgangsmåden er pålidelig. De mennesker, der arbejder med klemmer, spiller en

lige så vigtig rolle for pålidelige løft. Sørg for at alle, der arbejder med CrosbyIP-

løfteklemmer, er instrueret i god anvendelse af klemmerne.

Inter Product BV giver 10 års garanti på sine klemmer. For at få gavn af dette

garantiprogram og for at nde ere oplysninger om vedligeholdelsesprocedurer, se

www.crosbyip.com/warranty for ere oplysninger.

Læs og forstå disse instruktioner inden brug af løfteklemmen.

1.1 Sikkerhedsforanstaltninger

God instruktion af personalet har afgørende betydning. Dette vil bidrage til at

opnå maksimal pålidelighed i arbejdsmiljøet.

IPHOZ-klemmerne kan anvendes i par, tre klemmer sammen eller med ere par

på samme tid til løft af stålplader. Sørg for at hver klemme bærer en lige stor andel

af lasten. Når der anvendes mere end to klemmer, anbefales en udligningsbjælke.

Hårdhed: Med standardklemmer er det muligt at løfte stål med en overadehårdhed

på op til 363 HV10. Kontakt dit CrosbyIP-kundeservicecenter for hårdere

ståltyper.

Kontakt dit CrosbyIP-kundeservicecenter, før du bruger denne klemme til plader

og konstruktioner, der har en radius.

Temperatur: De almindelige løfteklemmer kan anvendes ved temperaturer mellem

100 ºC (212 ºF) og -40 ºC (-40 ºF). Kontakt dit CrosbyIP-kunderservicecenter for

andre temperaturer.

Der er begrænsninger for brug i særlige miljøer (fx miljøer med høj luftfugtighed

samt eksplosive, salte, sure og basiske miljøer).

Belastninger: Se belastningsdiagram 1-2 for god anvendelse af klemmen.

Sørg for at alle påsætninger mellem løfteøje og kran er korrekt monterede, sikrede

og sammenkoblede.

Brug kæder/kabler, der er længere end bredden af den plade, der skal løftes.

IPHOZ-klemmer må ikke anvendes, når der føres tov igennem.

Der kan kun transporteres eller løftes ere plader pr. løft, hvis pladerne ikke

hænger. IPHOZ-løfteklemmer kan anvendes til hængende, bøjede eller fortandede

plader, men i så fald ikke til mere end én plade ad gangen.

Kontroller ved

placering af

klemmen at

slyngerne ikke er

snoet.

Det er ikke tilladt

at opholde sig i

lastens farezone.

Der må ikke

foretages

ændringer på

CrosbyIP-klem-

mer. Forsøg

aldrig at udrette,

bøje eller

opvarme delene.

Tandsegmentet er den mest kritiske del af klemmen og kræver særlig opmærksomhed

under inspektionen. Sørg altid for at der er gode lysforhold under inspektionen. Overhold

følgende regler under hver inspektion:

Tandsegment: Kasser når skarpheden af én tand er beskadiget eller slidt 50% eller mere.

Klemmer egnet til

rustfrit stål må

kun bruges til

håndtering af

rustfrit stål for at

undgå kontakt-

korrosion.

Efter forbladet er der tilføjet nogle billeder af beskadigede og slidte (kasserede)

drejetapper og tandsegmenter med tilhørende forklaringer. I de este tilfælde er

skadeområderne dog langt mindre omfattende. I tvivlstilfælde bør en autoriseret

reparatør vurdere klemmen.

1.3 Sådan betjenes klemmen

IPHOZ-løfteklemmer er velegnede til vandrette løft og transport af en eller ere

hængende stålplader og konstruktioner.

Se illustration 5,6,7 vedrørende delen.

1. Placer klemmerne på pladen og påfør tryk, så den indvendige side af kæben hviler

mod pladen (E) (5).

2. Spænd kablerne eller kæderne med krankrogen, mens kæbens inderside hviler

mod pladen (E) (6).

3. Lasten kan nu løftes under omhyggelig opretholdelse af konstant spænding af

kæderne og/eller kablerne.

4. Så snart lasten er på sit bestemmelsessted, skal du sænke krankrogen, indtil

klemmen er helt uden belastning, således at løftekæden ikke længere er stram.

5. Klemmen kan nu fjernes fra lasten. Der kan bruges et koben placeret mellem

husets kamme. Dette vil tillade, at klemmerne blot kan vendes væk under pladen

(7).

1.4 En pålidelig klemme, et sikkert grundlag for

løft



Dele skal først udskiftes, når de ikke længere lever op til vores standarder.



Ved ethvert reparationsservice vil de mest kritiske dele, dvs. tandsegment, blive

udskiftet.

På klemmer med en maksimal arbejdsbelastning eller maksimal løftet vægt på 4,5 ton

eller mere (pr. par), vil delene kun blive udskiftet, når de ikke længere lever op til vores

standarder.

Se venligst www.crosbyip.com/warranty for ere oplysninger om

vedligeholdelsesprocedurer.

Vedligeholdelse uden 10 års garanti: Klemmerne efterses* årligt, og delene vil kun blive

udskiftet, når de ikke længere lever op til vores standarder.

*CrosbyIP autoriseret reparatør

Table of contents

Languages:

Other Crosby Lifting System manuals

Crosby

Crosby MAGNEX Series User manual

Crosby

Crosby CrosbyIP IPPE10 User manual

Crosby

Crosby Clamp-Co F-5 User manual

Popular Lifting System manuals by other brands

Festo

Festo EHMB-20 operating instructions

PFlow Industries

PFlow Industries F Series Service & Maintenance and Owner’s Manual

Qimarox

Qimarox Prmk10-PS user manual

Kelley

Kelley aFX user manual

Bike-Lift

Bike-Lift Kodiak 500 Use and maintenance manual

stellar labs

stellar labs ECCR owner's manual

TRANZSPORTER

TRANZSPORTER TP250 owner's manual

EKKO

EKKO EB12EA Series manual

Jadeim

Jadeim Handy B.O.B. 1500 AIR LIFT instructions

High Lifter

High Lifter Arctic Cat 650 instruction manual

Braviisol

Braviisol LUI MINI HD Maintenance manual

morse

morse 185AM Operator's manual

Happ

Happ Happ25 instruction manual

Sunsystem

Sunsystem Sun Hoist manual

Clarke

Clarke STRONG-ARM CML3 Installation, operation & maintenance instructions

Hiniker

Hiniker DB-5245-1 Service manual

HiGH-LiFT

HiGH-LiFT YL-3600-H Installation & operation manual

probst

probst EL-SDH operating instructions

Crosby IPHOZ User manual

Popular Lifting System manuals by other brands
